CMA - Chaudière gaz ASTON THERMICA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Chaudière murale à gaz
Alimentation	Gaz naturel ou propane
Installation	Murale
Fonction	Chauffage et eau chaude sanitaire
Puissance thermique	Non précisé
Type de gaz	Non précisé
Contrôle de température	Manuel
Type de brûleur	Non précisé
Rendement	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Normes	CE
Type de ventilation	Non précisé
Type d'évacuation	Non précisé
Maintenance	Entretien régulier recommandé
Garantie	Non précisé

FOIRE AUX QUESTIONS - CMA ASTON THERMICA

Comment régler la température sur l'ASTON THERMICA CMA ?

Pour régler la température, utilisez le panneau de commande situé sur le devant de l'appareil. Appuyez sur le bouton de température et utilisez les flèches pour sélectionner la température souhaitée.

Que faire si l'ASTON THERMICA CMA ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise électrique fonctionne. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment nettoyer l'ASTON THERMICA CMA ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer les surfaces. Évitez d'utiliser des produits abrasifs qui pourraient endommager le revêtement.

Quelle est la capacité de l'ASTON THERMICA CMA ?

L'ASTON THERMICA CMA a une capacité de 30 litres, ce qui la rend adaptée pour des usages domestiques ou petits bureaux.

Comment savoir si l'eau est à la bonne température ?

L'appareil est équipé d'un indicateur de température qui affiche la température actuelle. Vous pouvez également utiliser un thermomètre pour vérifier la température de l'eau.

L'ASTON THERMICA CMA fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, vérifiez si l'appareil est sur une surface plane ou contactez le service client.

Puis-je utiliser des produits chimiques pour détartrer l'ASTON THERMICA CMA ?

Il est recommandé d'utiliser des produits spécifiques pour le détartrage qui sont compatibles avec les appareils de chauffage. Évitez les produits chimiques agressifs qui pourraient endommager l'appareil.

Comment régler la minuterie sur l'ASTON THERMICA CMA ?

Pour régler la minuterie, accédez au panneau de commande et appuyez sur le bouton de minuterie. Sélectionnez la durée souhaitée à l'aide des flèches et confirmez.

Où trouver le manuel d'utilisation de l'ASTON THERMICA CMA ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web du fabricant dans la section 'Support' ou 'Téléchargements'.

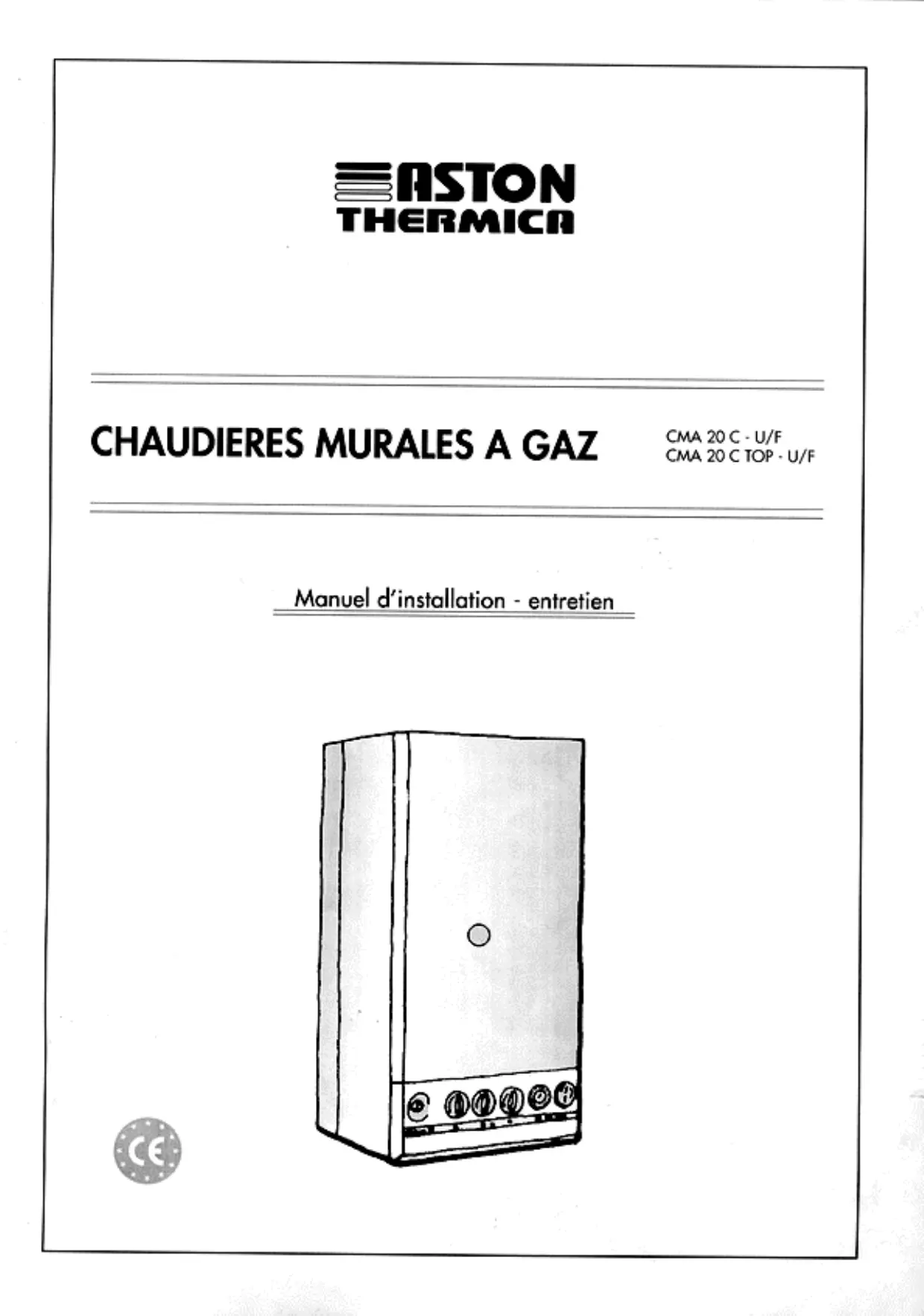

MODE D'EMPLOI CMA ASTON THERMICA

Manuel d'installation - entretien

SOMMAIRE

NORMES GENERALES 3

DESCRIPTION 6

COMPOSANTS PRINCIPAUX 7

CHARACTERISTIQUES TECHNIQUES-DIMENSIONS 8

REGLAGE DU GAZ-INJECTEURS 9

RACCORDEMENTS ELECTRIQUES 10

CIRCUIT HYDRAULIQUE 13

INSTALLATION 14

MISE EN MARCHE 17

REGLAGES 18

ARRET 20

FONCTIONNEMENT AVEC DIFFERENTS TYPES DE GAZ 21

ENTRETIEN 22

DEFAULTS DE FONCTIONNEMENT 23

Nous vous félicitons...

... pour vousChoix, et nous vous remercions de la préférence que vous avez accordée à nos produits.

"ASTON THERMICA" est très active depuis de nombreuses années sur le marché italien et sur les principaux marchés étrangers dans les divers secteurs du chauffage.

L'Organisation ASTON THERMICA se vante tout particulièrement de la rapidité en matière d'assistance, conséquence logique d'un service constant assurant conseils et support aux clients et aux utilisateurs en général.

POUR TOUT BESOIN, VEUILLEZ DONC VOUS ADRESSER A NOTRE AGENCE INDIQUEE CICONTRE.

AGENCE

Ville

Département

Adresse

Telephone

Cachet

NORMES Generales

Le présent livre est une partie intégrante et essentielle du produit, et il devra être remis à l'installateur. Lire attentivement les instructions contenues dans ce livre car elles fournissent des indications importantes concernant la sûreté d'installation, d'utilisation et d'entretien. Conserver soigneusement ce livre pour toute consultation qui sedera nécessaire par la suite. L'installation de la chaudière doit être effectuée dans le respect des normes en vigueur, selon les instructions du constructeur, par du personnel qualifié. Une mauvaise installation peut provoquer des dommages physiques et matériels, qui n'engagent pas la responsabilité du constructeur. - Après avoir défait entièrement les emballages, s'assurer du bon état du contenu. En cas de doutes, ne pas utiliser l'appareil et s'adresser au fournisseur. Ne pas laisser les éléments de l'emballage (cage en bois, clous, agrafes, sacs plastique, polystyrène expansé, etc.) à la portée des enfants car ils peuvent représenter des sources de danger. - Cette chaudière sert à réchauffer l'eau à une température inférieure à celle d'ébullition à la pression atmosphérique. Elle doit être branchée à une installation de chauffage compatible avec ses prestations et sa puissance. - Cet appareil ne devra être destiné qu'à l'usage pour lequel il est expressément prévu. Tout autre usage est à considérer impropre et par conséquent dangereux. Le constructeur décline toute responsabilité en cas d'éventuels dommages dérivant d'un usage impropre, incorrect ou déraisonnable de l'appareil. - Avant d'effectuer toute opération de nettoyage ou d'entretien, débrancher l'appareil du réseau d'alimentation soit par l'interrupteur de l'installation soit par les organes d'arrêt. - Ne pas obstruer les grilles d'aspiration ou de dissipation de l'air. - En cas de panne et/ou de mauvais fonctionnement de l'appareil, le désactiver. L'éventuelle réparation des matériels ne devra être effectuée que par un centre après-vente agréé par le constructeur en utilisant exclusivement des pièces détachées d'origine. Le non-respect de ces règles peut compromettre la sécurité de l'appareil. Pour garantir les performances et le bon fonctionnement de l'appareil, il est indispensable de suivre scrupuleusement les indicateurs du constructeur et faire effectuer l'entretien périodique de l'appareil par des professionnels qualifiés. Si vous décidez de ne plus utiliser l'appareil, il faudra neutraliser les pièces susceptibles de provoquer des sources de danger potentielles. Pour tous les appareils livrés avec des groupes facultatifs ou avec kits (y compris ceux électriques) il ne faudra utiliser que des accessoires d'origine.

La chaudière doit être installée dans un local approprié dans le respect des normes et des prescriptions en vigueur. Avant de brancher la chaudière, effectuer les opérations suivantes: a) bien laver tous les conduits de l'installation pour éliminer les résidus compromettant le fonctionnement de la chaudière; b) vérifier si la chaudière est prévue pour fonctionner avec le type de combustible disponible (contrôler sur la plaquette indiquant les caractéristiques de la chaudière); c) contrôler que la cheminée ait un tirage adapté, n'ait pas d'entrancements et qu'il n'y ait pas d'autres évacuations se faisant à l'intérieur du conduit de fumée, à moins que celui-ci ne le prévoie selon les normes en vigueur. Ce n'est qu'après ce contrôle que vous pouvez effectuer le raccordement. d) contrôler, en cas de raccordements à des conduits de fumée qui existaient déjà, s'ils sont bien propres car les déchets éventuels, en se détachant des parois en cours de fonctionnement, pourraient boucher le passage des fumées, à l'origine de situations extrêmement dangereuses pour l'utilisateur.

La première mise en marche doit être effectuée par le personnel du constructeur. La transformation en partant d'un gaz d'une famille (gaz naturel gaz liquide) en gaz d'une autre famille, qui peut même être effectuée lorsque la chaudière a déjà été installée, doit être réalisée uniquement par du personnel qualifié.

Avant de démarrer la chaudière, vérifier:

a) si les données indiquées sur la plaquette signalétique correspondent bien à celles du réseau d'alimentation du gaz, du courant et de l'eau ; b) si le réglage du brûleur est compatible avec la puissance de la chaudière ; c) si les conduits partant de la chaudière sont revêtus des gaines thermoisolantes adaptées ; d) le bon fonctionnement du conduit de fumée ; e) si l'afflux d'air de comburant et l'évacuation des fumées se font correctement d'après les normes en vigueur ; f) si l'aération et l'entretien courant sont assurés lorsque la chaudière est placée entre des meubles.

• Contrôler la pression de l'eau de l'installation sur l'hydromètre ; lorsque l'installation est froide, l'instrument doit indiquer une valeur comprise dans les limites établies par le constructeur ; en cas de baisse de pression, s'adresser à du personnel qualifié.
• Après chaque réouverture du robinet du gaz, attendez quelques minutes avant de rallumer la chaudière.
• Ne pas toucher les piè expertes dans le voisinage de la chaudière est par conséquent interdite.
• Ne pas faire gicler d'eau ou d'autre liquide sur la chaudière. Ne poser aucun objet sur la chaudiè leur ou l'ouverture des accès d'observation, couper le courant électrique et fermer les robinets du gaz. En présence de travaux à proximité du conduit de fumée, éteindre la chaudière et lorsque les travaux sont terminés, faire vérifier la bonne évacuation des fumées par du personnel qualifié.
• Ne pas nettoyer la chaudière avec des produits inflammables.
• Ne pas mettre de récipients contenant des produits inflammables dans le local où se trouve la chaudière. S'il y a des risques de gel, prendre les mesures qui s'imposent, qui toutes ne concernent pas le constructeur de la chaudière. La sécurité électrique de l'appareil n'est obtenue que par son raccordement à une installation de mise à la terre efficace, réalisée selon les normes en vigueur. La vérification de cette condition fondamentale doit être effectuée par des personnes qualifiées, le constructeur n'étant pas responsable des dommages causés par la non-réalisation d'une bonne mise à la terre de l'installation. Faire contrôler par des personnes qualifiées si l'installation électrique est bien adaptée à la puissance que l'appareil exige. Pour l'alimentation de la chaudière, l'utilisation d'adaptateurs à prises multiples ou de rallonges n'est pas admise ; il faut prévoir l'utilisation d'un interrupteur conforme aux normes de sécurité en vigueur. L'utilisation d'appareils utilisant l'énergie électrique comporte le respect de règles fondamentales telles que : a) ne pas toucher l'appareil lorsque des parties du corps sont mouillées ou si vous êtes pieds nus ; b) ne pas tirer sur les câbles électriques ; c) ne pas permettre que des enfants ou des personnes inexpértes utilisent l'appareil. Le câble d'alimentation ne doit pas être remplacé par l'utilisateur mais par une personne qualifiée. S'assurer si les écoulements de sécurité de la chaudière ont été reliés à un dispositif d'évacuation. Dans le cas contraire, l'intervention des soupapes de sûreté provoquerait l'inondation des locaux, dont le constructeur ne saurait être responsable. S'assurer que les conduits de l'installation ne soient pas utilisés comme prises de terre pour d'autres installations ; non seulement ils ne sont pas appropriés à cet usage mais ils pourraient provoquer en peu de temps de graves dégâts aux appareils qui y sont reliés (chaud., ballon, etc.).

• Contrôler:

a) l'étanchéité interne et externe de l'installation d'apport du gaz; b) si le débit de gaz correspond bien à la puissance de la chaudière; c) si le type de gaz est celui pour lequel la chaudière a été prévu; d) si la pression d'alimentation du gaz est comprise entre les valeurs indiquées par la plaquette signalétique de la chaudière; e) si l'installation d'apport du gaz est bien dimensionnée et dotée de tous les dispositifs de sécurité et de contrôle prescrits par les lois en vigueur.

• Si vous sentez une odeur de gaz, ne pas actionner les interrupteurs électriques. Ouvrir les portes et les fenêtres. Fermer les robinets du gaz.

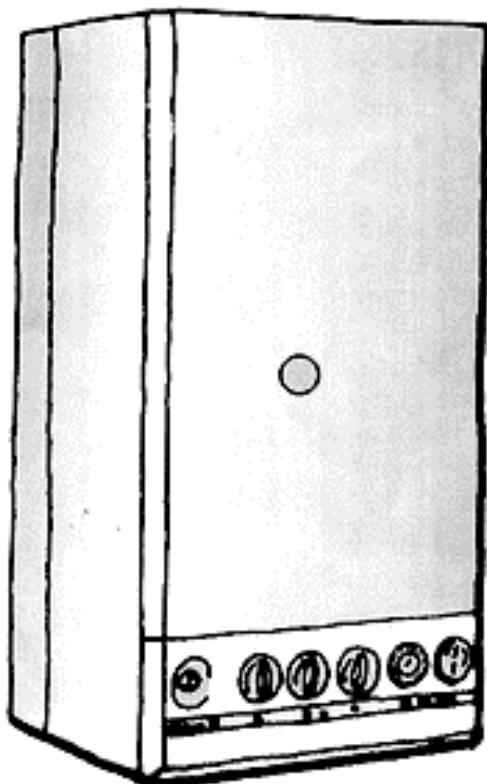

Description

La chaudière mod. CMA 20C-U/F a été spécialement conçue et fabriquée pour offrir dans un seul appareil les dimensions compactes d'une chaudière murale et la grande fourniture d'eau chaude sanitaire d'un gallon instantané avec échangeur en cuivre. Ce nouveau modèle peut donc résoudre les problèmes d'installation même dans des espaces réduits.

Les nombreux avantages offerts sont ci-dessous indiqués:

possibilité d'adaptation à tout type de puissance demandée par l'installation grâce au dispositif de régulation de la flamme. Dimensions compactes, installation murale, absence de bruit et consommation réduite.

Bas entretien grâce à une conception mécanique moderne.

Fonctionnement complètement automatique avec la seule exception de l'établissement du programme été-hiver.

CMA 20C-U/F

L'allumage est du type manuel piezo et le contrôle de la flamme se fait par thermocouple.

La combustion et l'évacuation des fumées sont de type atmosphérique.

Cette chaudière est dotée du dispositif FLUE CONTROL qui arrête la combustion en cas de tirage défectueux sur la cheminée.

CMA 20C Top-u/f

Cette version est dotée d'une boîte de commande électronique pour l'allumage automatique et le contrôle de la flamme par électrode d'ionisation.

Elle est équipée d'une horloge de programmation et de dispositif FLUE CONTROL.

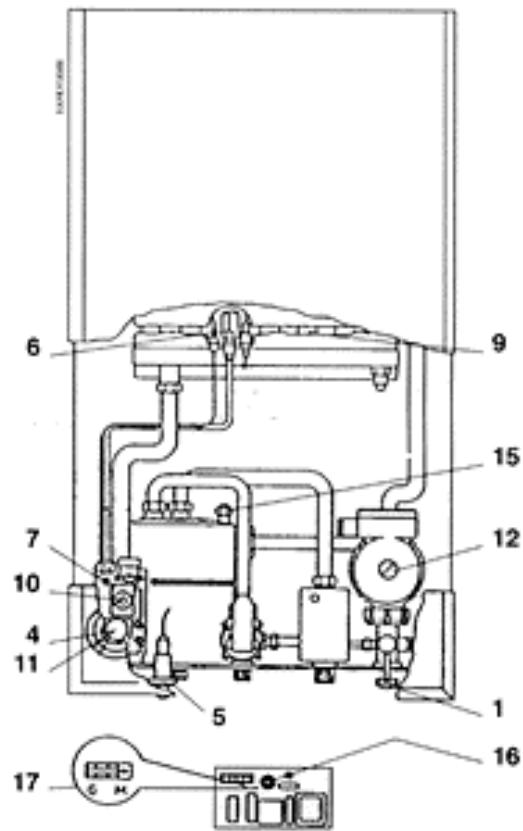

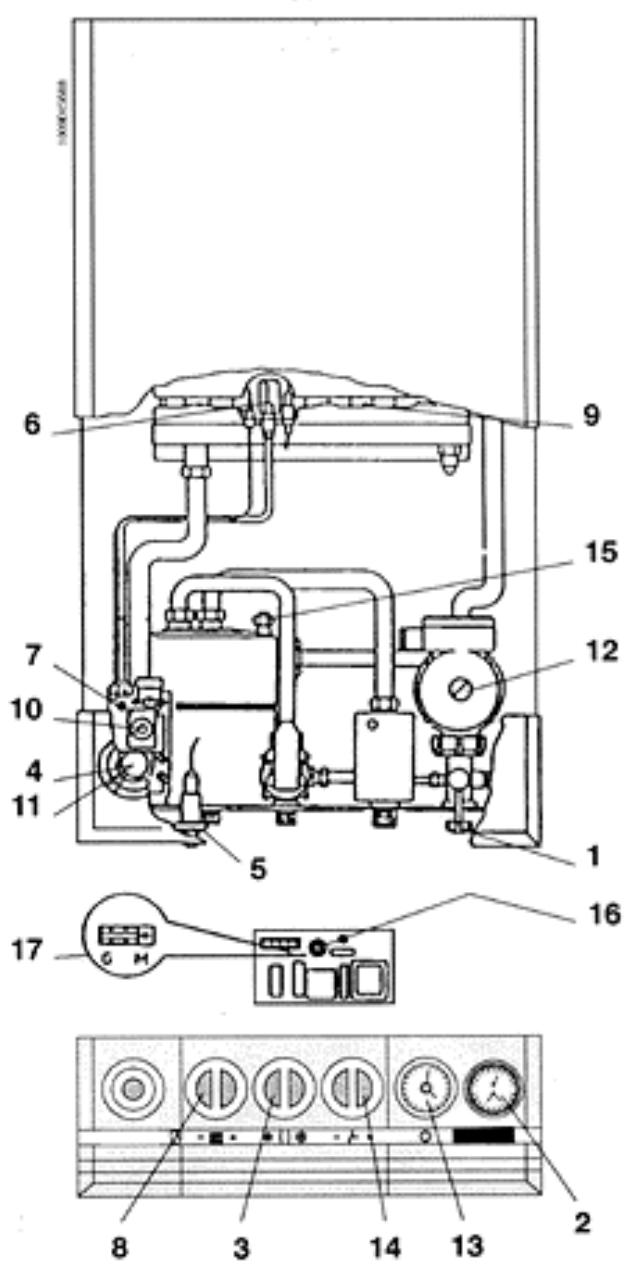

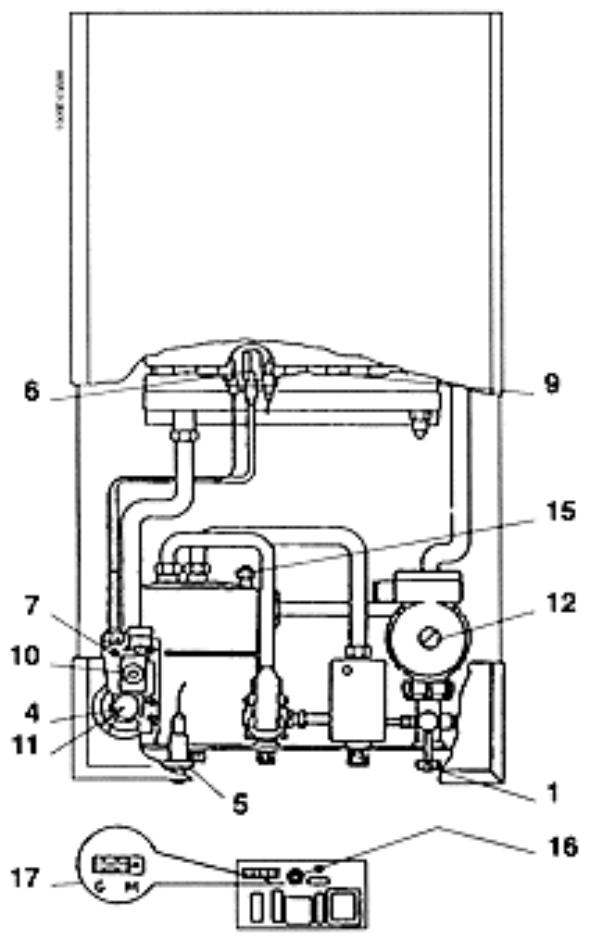

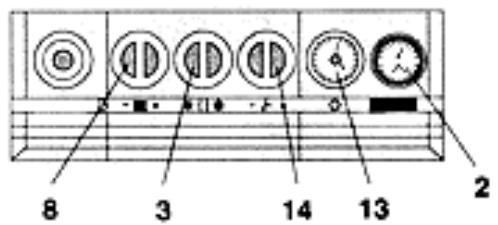

CMA 20C-U/F - CMA 20C TOP-U/F

Legende

1) Robinet d'alimentation 2) Thermohydromètre 3) Sélecteur de fonctionnement été-hiver éteint 4) Bouton-poussoir d'allumage et d'extinction du gaz 5) Allumage piezo-électrique 6) Pilote 7) Régulateur pilote 8) Thermostat du chauffage 9) Brûleur

10) Dispositif de modulation de la flamme 11) Lampe-témoin de blocage et bouton de réarmement (CMA 20C TOP-U/F) 12) Déblocage circulatoire 13) Horloge de programmation (CMA 20CTOP-U/F) (option) 14) Thermostat sanitaire 15) Valvede purge d'air manuelle 16) Potentiomètre de chauffage 17) Pont B/P - GAZ NATUREL

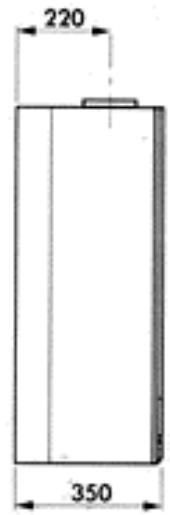

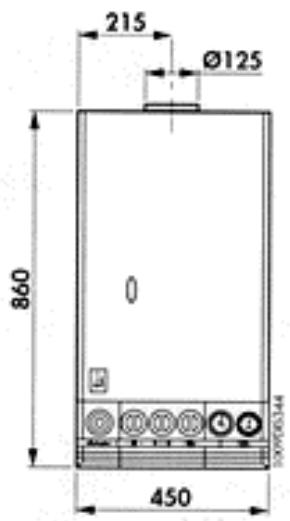

DIMENSIONS mm.

Modèle

Puisance thermique

Puisance thermique minimum

Raccords

Pression de service bar

Production d'E.C.S.

Vase d'expan.

Poids

Foyer

Unle

Foyer

Unle

Installation

Goz

Services

Circ. chaudiage bar

Circ. eau sanit. bar

Debit continu à 30°

Debit mini

h

Départ

Retour

Entree

Sortie

kW

kcal/h

kW

kcal/h

kW

kcal/h

kW

kcal/h

O

O

O

O

O

maxi

min.

maxi

h/min

h/min

h

kg

CMA 20C-U/F

25,3

21.758

23,3

20.104

13,5

11.610

12,06

10.379

3/4"

3/4"

3/4"

1/2"

1/2"

3

0,4

6

11,16

2,5

6

40

CMA 20C TOP-U/F

25,3

21.758

23,3

20.104

13,5

11.610

12,06

10.379

3/4"

3/4"

3/4"

1/2"

1/2"

3

0,4

6

11,16

2,5

6

40

Chaudière version: B11 BS

Catégorie II 2E +3+

Pression nominale du gaz:

Température maximale de l'eau 90°C

Gaz naturel 20 mbar - B 28/30 mbar - P 32 mbar

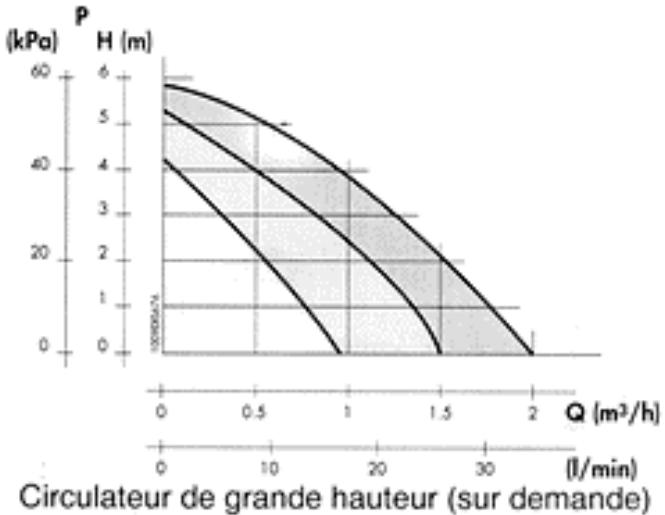

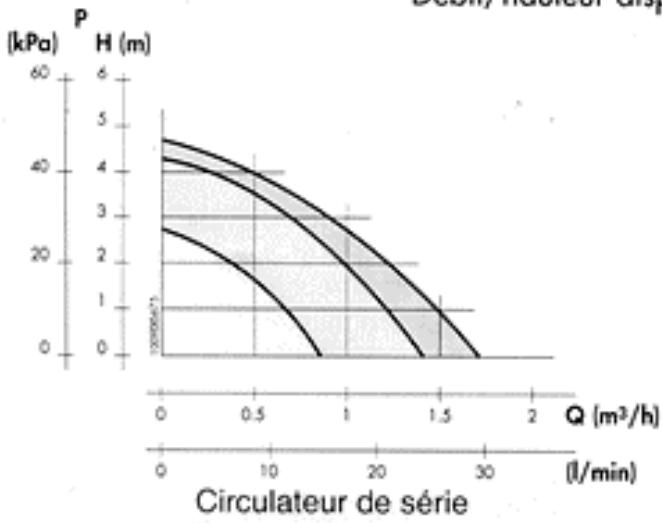

Characteristiques du circulateur

Débit/hauteur disponible sur l'installation

Reglage gaz - injecteurs

Les groupes thermiques quittent l'usine réglés et prédéposés pour fonctionner avec du GAZ NATUREL et du GAZ LIQUIDE.

Pour les réglages à effectuer, voir le tableau ci-dessous:

Type de gaz	Pression aux injecteurs mbar		Débit	Injecteurs brûleur	P.C.I.	Injecteur pilote
	min.	max.	m3/h	Ø mm	kcal/h	Ø mm
GAZ NATUREL (G20-20 mbars)	3,6	11,6	2,54	1,2	8.550	0,27x2
GAZ LIQUIDE B (G30-28/30 mbars)	7,5	25,8	0,74	0,75	29.330	0,22
GAZ LIQUIDE P (G31-37 mbars)	10,3	33,2	0,97	0,75	22.360	0,22

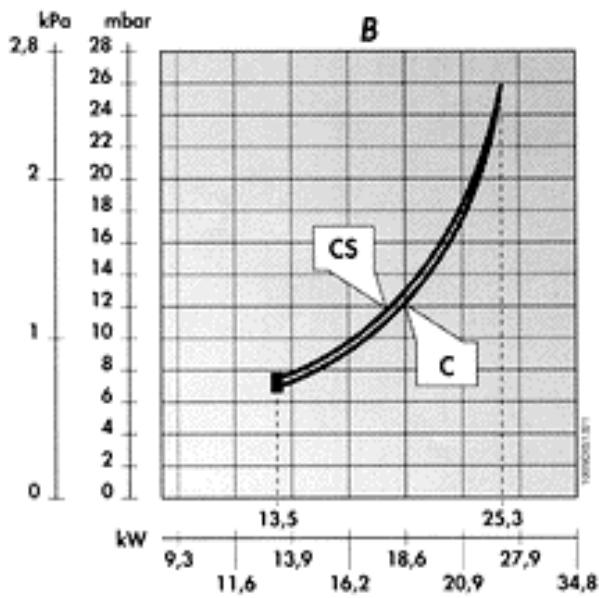

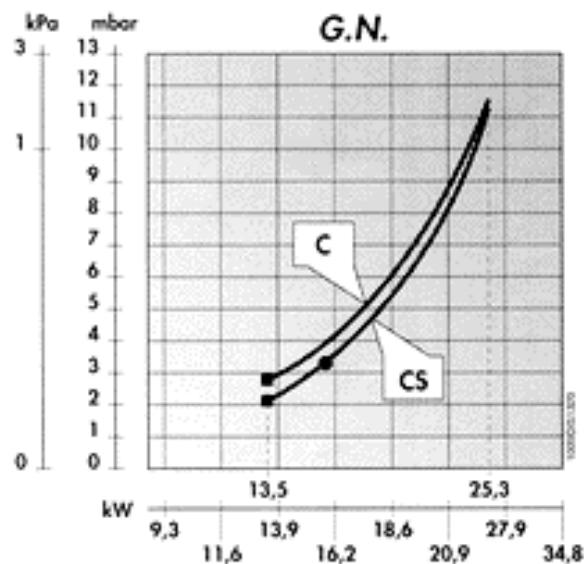

Courbes de pression au bruleur - puissance fournie

■ Pression minimum (mbars) - Réglage allumage lent 3.4 mbars - GAZ NATUREL 6,6 mbars - GAZ LIQUIDE

A Raccord compensateur B Tube de raccordement

Pour effectuer le réglage de la soupape gaz, agir de la façon suivante:

a) Couper le tube (B) du raccord (A) ; b) Effectuer le réglage ; c) Raccorder de nouveau le tube (B) au raccord (A).

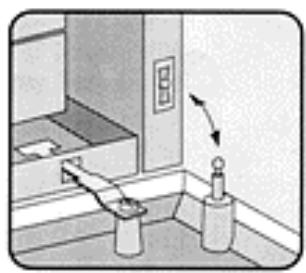

Connexions electriques schemas

Il faut amener la ligne électrique d'alimentation, monophasé 230V - 50Hz en fonction des modèles et des besoins, on peut en plus raccorder le thermostat d'ambiance et la pompe de l'in-STALLATION. Pour le raccordement à la ligne, on a prévu un câble à 3 fils, pré-cablé sur la fiche de connexions qui sort sur le rétro de la chaudière. Pour le raccordement de l'horloge, on a prévu un connecteur à branchement rapide, non interchangeable.

Le branchement doit être effectué à l'aide d'un interrupteur bipolaire avec une ouverture minimale des contacts de 3 mm

En cas de remplacement du câble d'alimentation, il faut utiliser un câble du type "HAR H05 VV-F" 3 × 0.75 ~mm^2.

L'installation doit être conforme aux NORMES DE SÉCURITÉ EN VIGUEUR.

Effectuer une installation de mise à la terre efficace.

Pour la ligne thermostatique, le branchement prévu se trouve dans la fiche de connexions à l'intérieur du tableau électrique.

Ne pas inverser le neutre avec la phase. L'installation doit être conforme à la législation locale. Réaliser une bonne prise de terre.

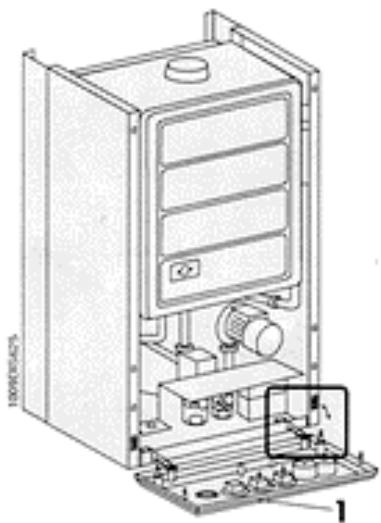

Pour accéder au tableau électrique où se trouvent la fiche de connexions, l'unité de contrôle électrique des modèles automatiques, etc..., procéder comme suit:

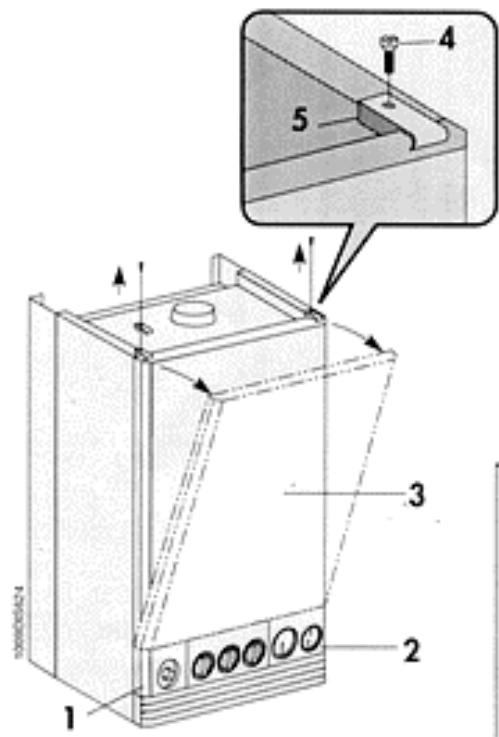

Ouvrez le panneau 1 en devissant les vis 2 ; Pour accéder aux composants principaux (clapet de gaz, circulateur, etc...) retirer le panneau 3 en devissant les vis 4 et en enlevant les brides 5.

Tension	Fréquence	Puisance absorbée	Dégré de protection	Bruit
Volt	Hz	kW	IP	dB (A)
230	50	0,110	20	52

Legende

Bobine modulante BR1 Bobine relais C Condensateur CO Contact horloge CR1 Contacts relais D Diode EI Interrupteur été-hiver FC Flue control GM Pont B/P Gaz Naturel IG Interrupteur principal L Ligne M1P Micro pressostat (230V) M2P Micro pressostat (12V) N Neutre OR Horloge de programmation (sur demande) P Pompe PD Pont diodes PS Pressostat de sécurité PTR Potentiomètre de chauffage R Résistance RE1 Relais SA Voyant ALARM (rouge) SF Voyant de fonctionnement (vert) SMC Carte de connections modul TA Thermostat ambiance TL Thermostat limite TR Thermostat de chauffage TRA Transformateur TS Thermostat sanitaire TST Thermostat sécurité totale V Valve à 3 voies VG Valve du gaz

Legende

Bobine modulante BR1 Bobine relais C Condensateur CA Boîte de commande allumage CE Condensateur anti-bruit CF Condensateur antiparasite CO Contact Horloge CR1 Contacts relais D Diode EC Électrode de contrôle EI Interrupteur été-hiver ES Électrode de décharge FA Filtre anti-bruit FC Flue control GM Pont B/P Gaz Naturel IG Interrupteur principal L Ligne M1P Micro pressostat (230V) M2P Micro pressostat (12V) N Neutre OR Horloge de programmation P Pompe PD Pont diodes PR Bouton-poussoir de réarmement PS Pressostat de sécurité PTR Potentiomètre de chauffage R Résistance RE1 Relais SA Voyant ALARM (rouge) SB Voyant de blocage SF Voyant de fonctionnement (vert) SCM Carte de connections modulaires TA Thermostat ambiant TL Thermostat limite TR Thermostat de chauffage TRA Transformateur TS Thermostat sanitaire TST Thermostat sécurité totale (à réarmement manuel) V Valve à 3 voies VG Valve du gaz

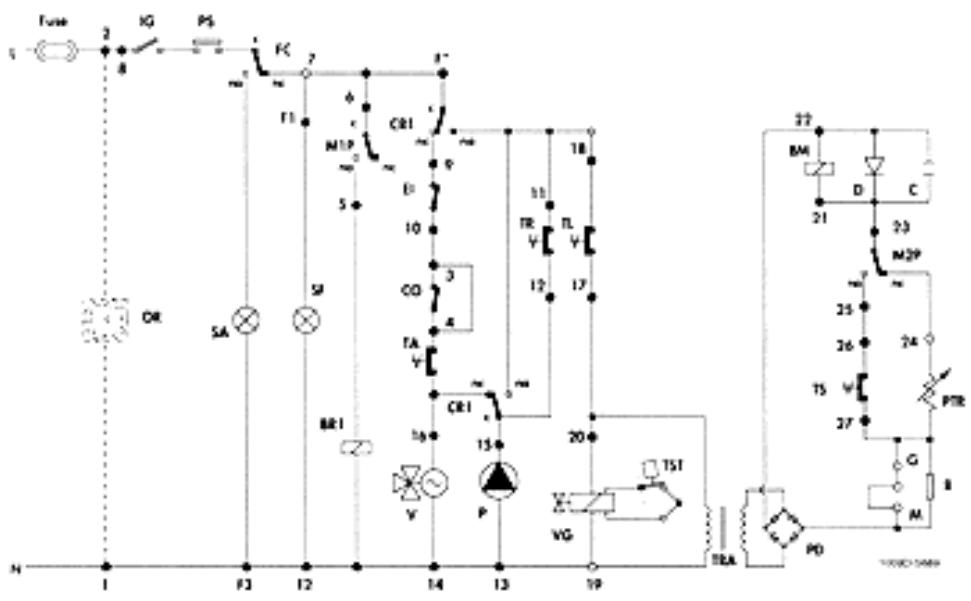

SCHEMA DE PRINCIPE CMA 20C TOP-U/F

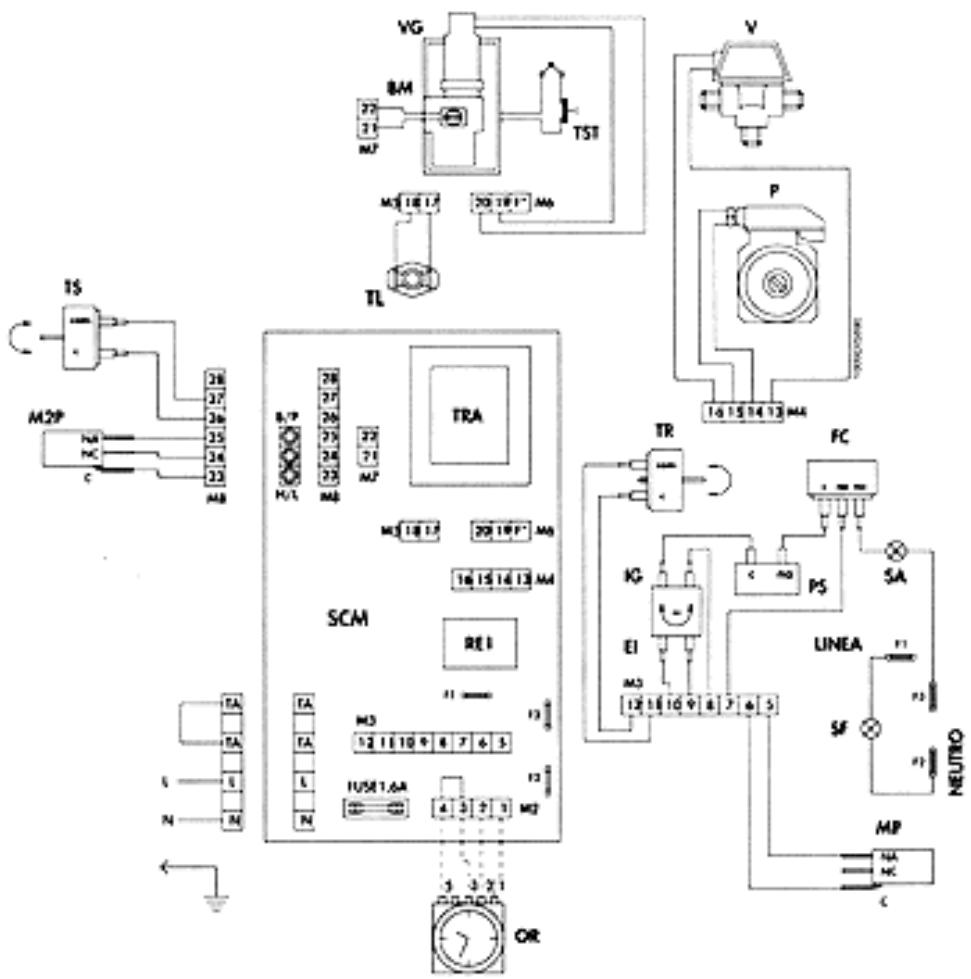

SCHEMA DE BRANCHEMENT CMA 20C TOP-U/F

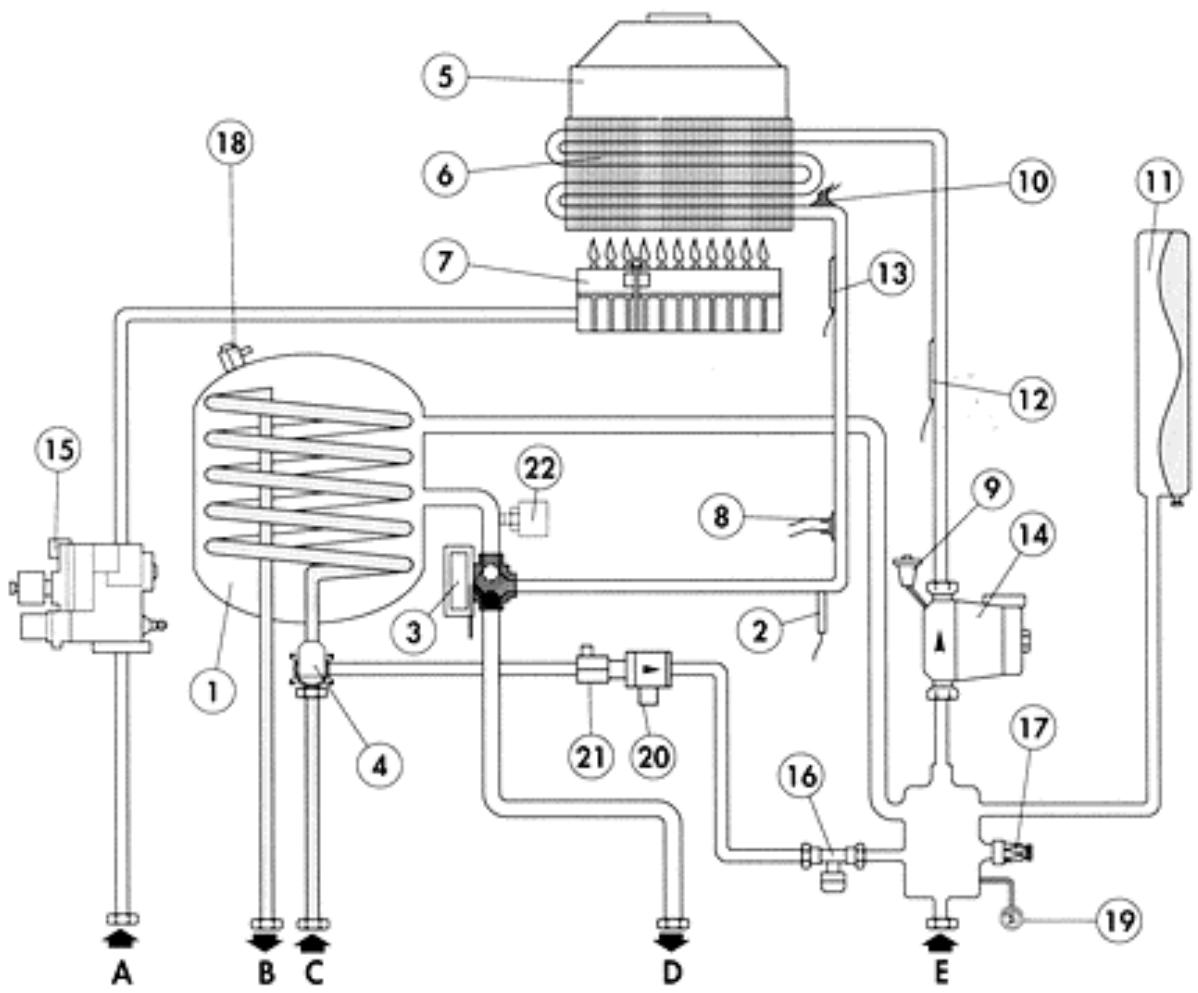

Legende

A Gaz B Sortie d'eau chaude sanitaire C Entrée d'eau froide sanitaire D Départ d'installation E Retour d'installation 1 Ballon instantané 2 Sonde thermostat sanitaire 3 Valve à 3 voies électrique 4 Pressostat sanitaire 5 Hotte d'aspiration des fumées 6 Échangeur des fumées 7 Brûleur principal 8 Thermostat limite 9 Valve de purge d'air automatique

10 Thermostat de sécurité totale 11 Vase d'expansion 12 Sonde thermostat de chauffage 13 Sonde du thermomètre 14 Pompe de circulation 15 Valve du gaz 16 Robinet de remplissage 17 Soupape de sûreté 18 Valve de purgege d'air manuelle 19 Thermohydromètre 20 Disjoncteur 21 Robinet d'arrêt 22 Pressostat de sécurité

Doit être effectuée par du personnel qualifié.

L'installation doit être réalisée dans un local bien aéré, sans vapeurs corrosives selon les normes en vigueur.

L'évacuation des gaz de combustion doit être effectuée par un tube d'un diamètre non inférieur à celui prévu sur la chaudière et qui doit être raccordé à un conduit de fumées adapté à la puissance de l'installation.

Quant aux dimensions de la cheminée, nous vous rappelons qu’il faut respecter les diamètres minimum et les conditions requises par les normes en vigueur.

Ventilation

La sécurité, l'efficacité et le bon fonctionnement des chaudières à gaz dépendent essentiellement d'une ventilation ajustée du lieu d'installation de la chaudière.

Mise en service de l'installation

Ouvrez les portes et les fenêtres et évitez la présence de flammes libres. Procédez à la purge d'air. - Contrôlez qu'il n'y ait pas de fuites de gaz (utiliser une solution savonneuse ou un produit équivalent).

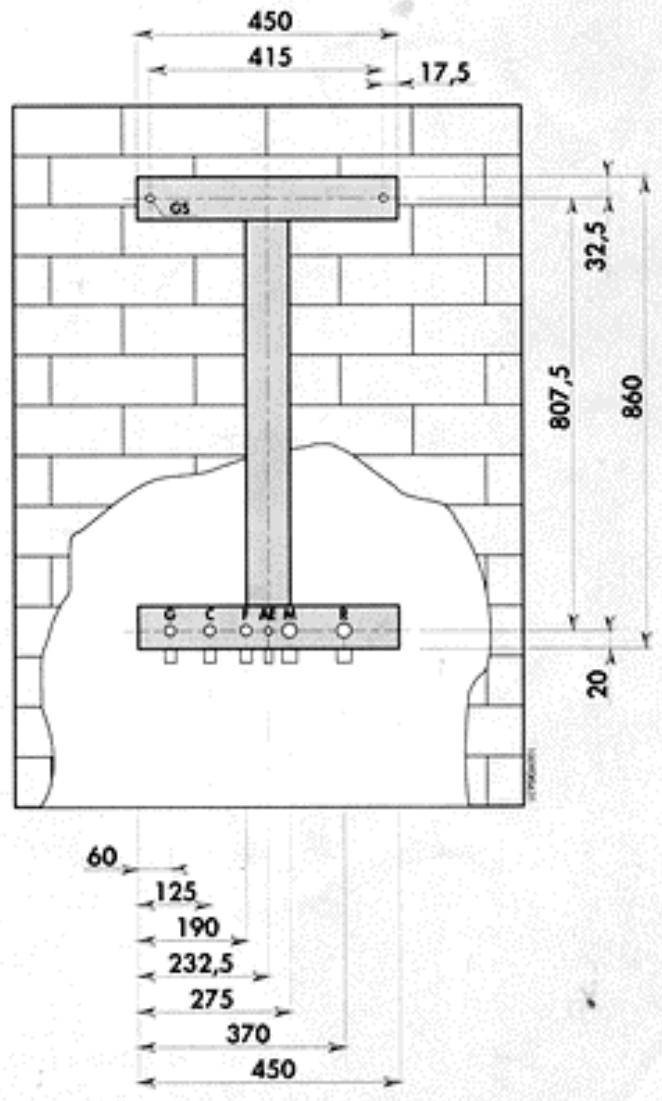

Branchement hydraulique

Après avoir fixé les crochets devant supporter la chaudière, engager le gabarit de montage et l'adosser au mur. En partant des raccords terminaux montés au préalable sur le gabarit, procéder à la mise en œuvre de tous les conduits : départ d'installation, retour d'installation, eau froide, gaz et alimentation du courant électrique avec le thermostat d'ambiance éventuel.

Après avoir effectué la mise en place des conduits, on peut dévisser les raccords terminaux et fermer par des bouchons pour procéder aux essais hydrauliques de l'installation. On peut enlever ou laisser le gabarit car il sera dissimulé à l'intérieur du mur après finition (plâtre ou carrelage). Ne resteront à l'extérieur du mur fini que les deux crochets et une ouverture au niveau des raccords. Placer ensuite la chaudière sur les crochets en y faisant correspondre les trous prévus sur le chassis arrière puis l'adosser complètement au mur et fixer les deux crochets sur les crochets.

Procéder ensuite au branchement hydraulique à l'aide des tubes fournis, en les coupant à la juste mesure selon la distance située entre les raccords de la chaudière et les raccords du gabarit qui se trouvent sur le mur.

Go 3/4" F Eau d'aliment. de la chaudière, 1/2" C Eau chaude 1/2" AE Alimentation électrique M Départ installation, 3/4" R Refour d'installation, 3/4" GS Crochets de fixation N. B. Prévoir des raccords hydrauliques femelle

Branchement electrique

La chaudière doit être alimentée sous tension monophase 230V-50Hz. Le branchement doit s'effectuer sur la plaque à bornes logée sur la carte. La ligne d'alimentation doit être branchée sur les bornes ayant les symboles N (neutre) et L (phase). Le câble de terre doit être branché sur la vis ayant le symbole (1)

Les deux câbles du thermostat ambiante doivent être branchés sur les bornes TA respectives après avoir enlevé le pont correspondant. Les câbles doivent avoir une forte épaissur car le circuit électrique de la chaudière est de 230V. Avant de brancher la chaudière, s'assurer que l'utilisation soit protégée par sectionnement bipolaire et fusible ajustat (1A).

N. B. L'installation doit être réalisée en respectant les normes de sécurité en vigueur.

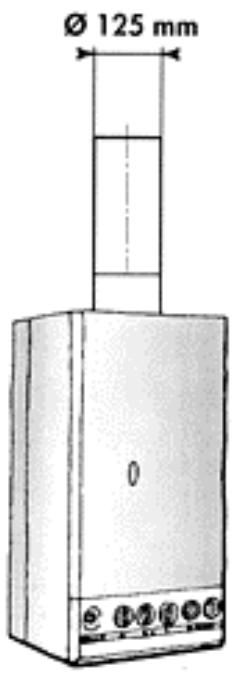

Branchement de l'evacuation des FUMEES MOD. CMA 20C-U/F-CMA 20C top-u/f

La chaudière a été prévue pour être raccordée à une cheminée et / ou à un conduit de fumée ; elle peut aussi rejeter les produits de la combustion directement à l'extérieur.

Pour la mise en place et les distances des terminaux de tirage par fenêtres, portes, etc., se reporter aux normes en vigueur.

Remplissage de l'installation

Ouvrir lentement le robinet d'alimentation (1) jusqu'à ce que la pression de l'installation indiquée par l'hydromètre (2) atteigne 1,5 bar, puis le refermer. Vérifier si le capuchon de la valve de purge d'air automatique placée sur l'échangeur de fumées est desserré et si la valve marche régulièrement ; ensuite purger l'air éventuel à l'aide de la valve manuelle (15) logée sur le ballon. Avant de la mise en marche s'assurer que la pression de l'eau dans l'installation ne soit pas en dessous de la valeur initiale de charge.

Avant de remplir l'installation vérifier si le sélecteur (3) est en position éteint. Pour un fonctionnement meilleur de la chaudière, agir de telle sorte que la pression de l'installation soit toujours de 1,5 bar minimum.

Mise en marche mod. CMA 20C-U/F

Ouvrir le robinet du gaz. Tourner le bouton de la valve du gaz (4) sur la position pilote (*) et y appuyer dessus avec force en actionnant en même temps le bouton-poussoir de l'allumage piezo électrique (5), jusqu'à allumage de la flamme du brûleur pilote (6). Attendre quelques secondes avant de relâcher le bouton (4). Si après avoir relâché le bouton la flamme s’éteint, répéter l’opération et maintenir enfoncé le bouton davantage. Ensuite tourner le bouton de la valve du gaz (4) sur la position brûleur (4).

Mise en marche mod. CMA 20C TOP-U/F

Ouvrir le robinet du gaz. Tourner le selector (3) sur la position souhaitée et le brûleur s’allumera automatiquement. Si l’allumage n’a pas lieu, contrôler si le bouton-poussoir de blocage (11) est allumé et si tel est le cas appuyer dessus de sorte que la chaudière recommence l’opération d’allumage.

Fonctionnement en hiver

Tourner le sélecteur sur la position hiver. Régler le thermostat de chaudière sur la position qui correspond à la température souhaitée. Si on a

installé un thermostat ambiance, le réglage de celui-ci maintiendra la température sur la valeur établie. Régler le thermostat sanitaire sur la position qui correspond à la température d'eau chaude sanitaire souhaitée.

Fonctionnement en été

Tourner le sélecteur sur la position éteint. Régler le thermostat sanitaire sur la position qui correspond à la température d'eau chaude sanitaire souhaitée.

Reglages

La chaudière prévoit la possibilité d'adapter la puissance thermique en chauffage (le réglage de la puissance disponible pour la production de l'eau chaude sanitaire étant toujours en vigueur) à la demande thermique des milieux à chauffer. Toutes les chaudières quittent l'usine réglées à 70% de leur puissance maximum de chauffage. Si nécessaire, régler le début minimum et maximum de la bobine modulante comme suit:

Pression maximale:

S'assurer que le bobinage du modulator soit alimenté avec du courant continu à 165 mA. En faisant tourner l'écrou (B) dans le sens des aiguilles d'une montre, avec une clé de 10 mm, la pression de sortie augmente.

Pression minimale (son réglage n'aura lieu qu'après le réglage de la pression maximale) : S'assurer que l'alimentation du modulator soit débranchée.

En bloquant l'écrou (B) au moyen d'une clé, tourner la vis (A) dans le sens des aiguilles d'une montre pour augmenter la valeur de la pression de sortie.

Pour réduire le flux de gaz à l'injecteur pilote, tourner dans le sens des aiguilles d'une montre la vis de réglage (D) (CMA 20C).

Lorsque les réglages sont terminés :

• Contrôler les valeurs de la pression minimale et maximale; les corriger si nécessaire.
• Protéger les vis de réglage au moyen du capuchon de protection spécial pouvant être scellé.

CMA 20C-U/F E Prise de pression de l'alimentation gaz

CMA 20C TOP-U/F E Prise de pression de l'alimentation gaz

Instructions de reglage de l'horloge de programmation (OPTION)

Le sélecteur placé sur le cadran de l'horloge (Fig. 1) permet d'effectuer les trois réglages suivants:

Selecteur sur position "I

Le fonctionnement du circuit de chauffage est désactivé et la production d'eau chaude sanitaire reste activée.

Selecteur sur position intermediaire entre "i" et "o"

Le circuit de chauffage est commandé par le programme fixe sur l'horloge à l'aide des curseurs à levier (Fig. 2).

Selecteur sur position "o"

Le programme fixe est exclu. Le circuit de chauffage est asservi au thermostat de chauffage ou bien au thermostat d'ambiance.

Fig. 1

Pour la programmation de l'horloge, mettre le curseur à levier sur la position ENCLENCHPE pour que le chauffage fonctionne, sur la position DECLENCHPE pour l'éteindre.

Fig. 2

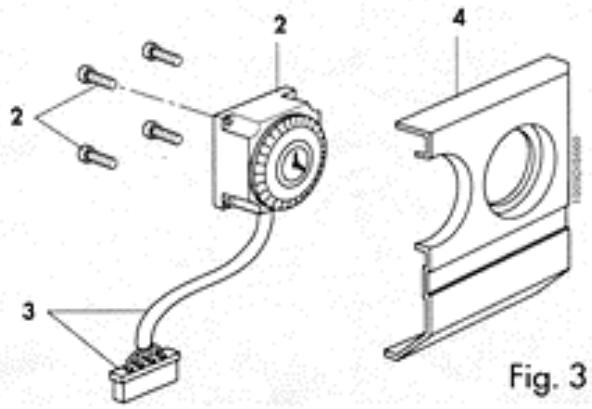

Dans la chaudière version CMA 20C, on a prévu la possibilité de monter l'horloge de programmation. Voir la fig. 3 pour le montage. Pour le branchement électrique, retirer le connecteur-pont placé sur la carte des connections (voir schéma électrique page 11) et introduire le connecteur prévu dans la trousse horloge.

ARRET Prolonge

En cas de non-utilisation prolongée de la chaudière, fermer le robinet du gaz et mettre l'appareil hors tension.

Se fait de l'une des façons suivantes :

par le thermostat d'ambiance ; par le thermostat de régulation (au tableau de commandes) ; par le bouton de marche/arrêt (au tableau de commandes) ; par l'horloge de programmation sur demande).

En cas d'installation d'un thermostat d'ambiance, nous conseillons notre chronothermostat CLASS, qui non seulement garantit le bon fonctionnement d'une régulation précise de la température mais permet en plus une gamme considérable de programmes de chauffage.

Arrêt mod. CMA 20 C-U/f

Tourner le bouton-poussoir de la valve du gaz (4) sur la position éteint (^*) et tourner le sélecteur (3) sur la position éteint. En cas de non-utilisation prolongée de la chaudière, fermer aussi le robinet du gaz.

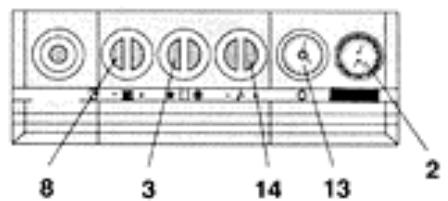

Arrêt mod. CMA 20 C TOP-U/F

Tourner le sélecteur (3) sur la position éteinte. En cas de non-utilisation prolongée de la chaudière, fermer aussi le robinet du gaz.

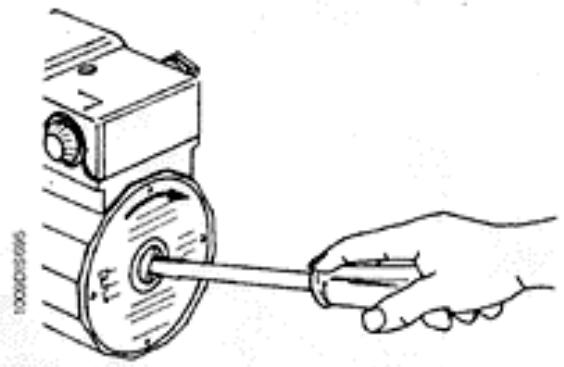

N. B. : Le circulateur pourrait se bloquer dans une chaudière neuve ou après une longue période de non-utilisation. Dans ce cas, il faut dévisser le bouchon avant et faire tourner l'arbre moteur sous-jacent à l'aide d'un tournevis.

Transformation du gaz naturel au gaz liquide

Remplacer les injecteurs du brûleur, introduire le diaphragme (I) inclus dans le kit spécial.

Exclure le régulateur de pression en serrant l'écrou B jusqu'à sa butée. Procéder ensuite au réglage proprement dit comme indiqué au paragraphe "REGLAGES", page 18.

Pour le réglage des injecteurs et la pression du gaz d'exercice, voir tableau ci-dessous:

Type de gaz	Pression aux injecteurs mbar		Débit	Injecteurs brûleur	P.C.I.	Injecteur pilote
	min.	max.	m3/h	@ mm	kcal/h	@ mm
GAZ NATUREL (G20-20 mbars)	3,6	11,6	2,54	1,2	8.550	0,27x2
GAZ LIQUIDE B (G30-28/30 mbars)	7,5	25,8	0,74	0,75	29.330	0,22
GAZ LIQUIDE P (G31-37 mbars)	10,3	33,2	0,97	0,75	22.360	0,22

CMA 20C-U/F

Prise de pression de l'alimentation gaz

CMA 20C TOP-U/F

Prise de pression de l'alimentation gaz

Entretien

Les opérations suivantes devant être exclusivement effectuées par des personnes qualifiées, veuillez par conséquent vous adresser à notre organisation.

SERVICE

1.202371

Avant que ne commence la salle froide, il faut faire effectuer un contrôle général de l'appareil, de l'installation et de la cheminée, notamment :

• Contrôle de la propreté de l'échangeur, du brûleur et de la cheminée ; - pression de l'installation hydraulique ; efficacité du vase d'expansion ; fonctionnement des thermostats de réglage et de sécurité ; fonctionnement de la pompe de circulation ; qu'il n'y ait pas la moindre fuite de gaz depuis l'installation et de gaz de combustion provenant du dispositif anti-refouleur ou du raccord chaudière-cheminée ; débit de gaz ; - état de la combustion (CO - CO_2)

Default de fonctionnement

DEFAULT	CAUSE	REMEDE
1 Non-allumage du pilote.	a Robinet du gaz fermé. b Chaudière éteinte. c Pas de décharge d'allumage. d Présence d'air dans le conduit.	a Ouvrir le robinet du gaz. b Appuyer sur l'interrupteur situé au tableau électrique. c Appeler le technicien. d Gérer le bouton pressé pendant un-delai plus long. Après avoir vérifié les points a-b-d avec un résultat négatif appeler le technicien.
2 La flamme du brûleur principal ne s'allume pas.	a Brûleur pilote étant. b La temporature de l'eau de la chaudière est supérieure à la position du thermostat de régulation. c Intervention du thermostat de sécurité. d Pas de circulation d'eau.	a Verifier ce qui prévu au point 1. b Positionner le thermostat de régulation sur la temporature souhaïée. c Attendre 30 sec et répéter le point 1. d Retablier la pression dans la chaudière et contrôle le circulateur. Après avoir vérifié les points a-b-c-d avec résultat négatif appeler le technicien.
3 Non-allumage mod. TOP.	a Robinet du gaz fermé. b Bouton-poussoir en sécurité. c Non-détention de la flâme. d Pas de décharge d'allumage. e Présence d'air dans le conduit. f Intervention du thermostat de sécurité. g Pas de circulation d'eau.	a Ouvrir le robinet du gaz. b Le presser pour le réarmier. c Inverser la phase et le neutre. d Appeler le technicien. e Recommencer l'allumage. f Débloquer le thermostat et appuyer sur le bouton de réarmement. g Retablier la pression dans la chaudière et contrôle le circulateur.
4 Crépitement à l'allumage.	a Flamme défectueuse. b Débit de gaz insuffisant ou mal régle.	a-b Appeler le technicien.
5 Odeur de gaz.	a Fuite du circuit des conduits (à l'estérieur et à l'intérieur de la chaudière).	a Contrôle des conduits externes et internes. Appeler le technicien.
6 Odeur de gaz imbrûés et mouvaise combustion du brûleur.	a Conduit de fumée de section, hauteur ou racord non adaptés à la chaudière. b Consommation de gaz excessive-Mauvais état de combustion. c Les flâmes tendent à se détacher. d La flamme présente des pointes jaunes.	a Remplacer les pièces non adaptées. b Régler le débit du gaz. c Controler et agir sur le stabilisateur de pression de la valve du gaz. d Controler que les passages de l'air et des venturis du brûleur soient bien propres. Après avoir vérifié les points a-b-c-d avec résultat négatif appeler le technicien.
7 La chaudière produit de la condensation.	a Cheminée de section ou hauteur non adaptinge (dimensions excessives). b La chaudière fonctionne à une température insuffisante.	a Remplacer les pièces non adaptées. b Régler le thermostat de la chaudière sur une température supérieure et vérifier le bon raccordement du tube d'aspiration/d'évacuation des fumées.
8 Radiateurs froids en hiver.	a L'interrupteur été-hiver est sur la position étée. b Le thermostat d'ambiance est positionné sur une valeur insuffisante ou bien il est défecteux. c Installation ou radiateurs fermés. d Circulateur bloqué. e La valve à 3 voies ne fonctionne pas.	a Déplacer l'interrupteur sur la position hiver. b Régler le thermostat sur une valeur supérieure ou le remplaçer. c Vérifier si les vannes de l'installation et les robins des radiateur sont ouverts. Si le contrôle c s'éveire négatif, appeler votre technicien. d Débloquer à l'aide d'un tournevis et contrôler l'alimentation électrique. e Vérifier l'alimentation électrique.
9 Faible production d'E.C.S.	a La température du thermostat de l'eau chaude sanitaire est insuffisante.	a Régler le thermostat de l'eau chaude sanitaire sur une température supérieure ou le remplaçer.
