MODE D'EMPLOI M-3100U TVIX

Nom de chaque pièce6 3.1 3.2 3.3

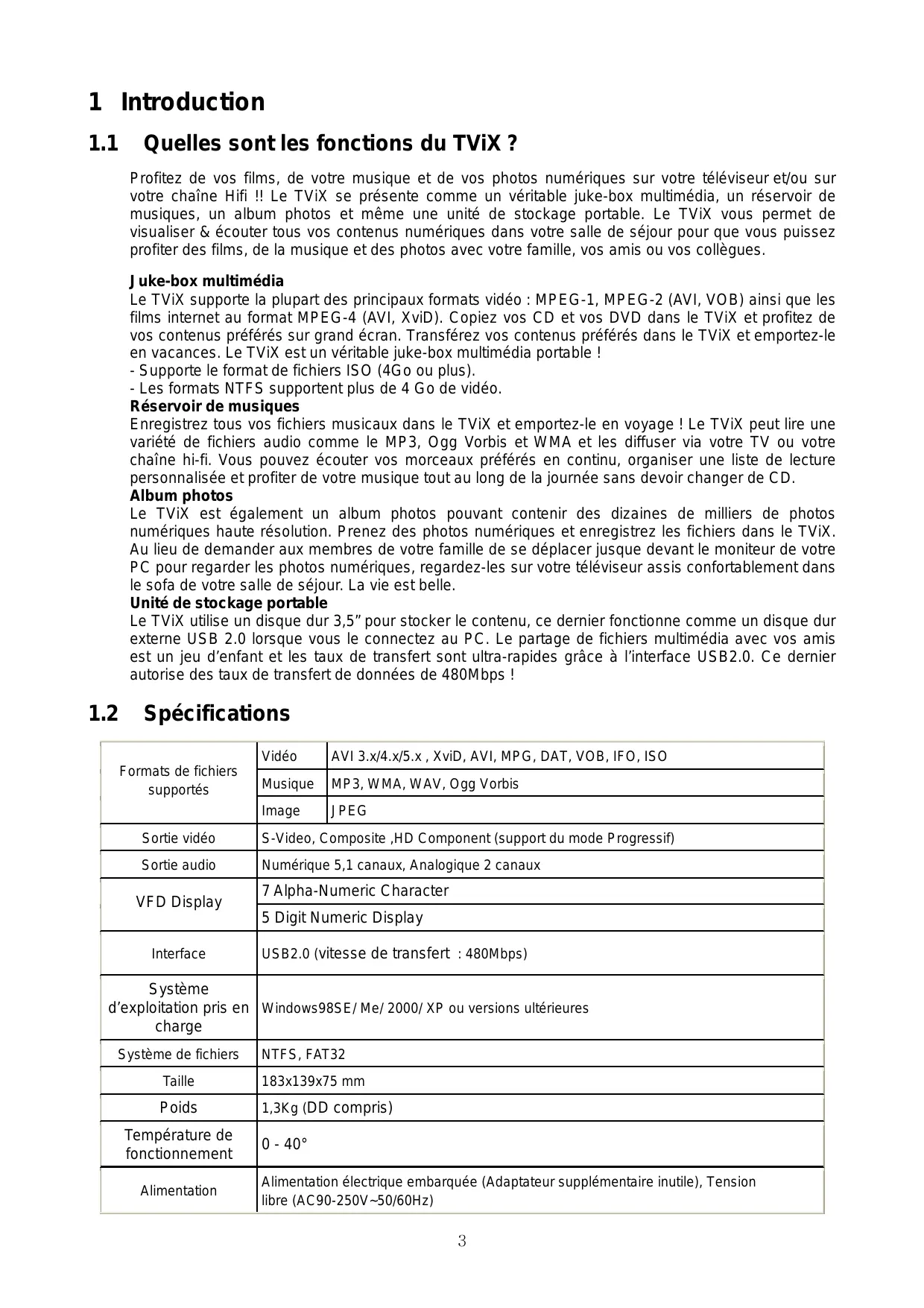

- Supporte le format de fichiers ISO (4Go ou plus).

- Les formats NTFS supportent plus de 4 Go de vidéo. Réservoir de musiques Enregistrez tous vos fichiers musicaux dans le TViX et emportez-le en voyage ! Le TViX peut lire une variété de fichiers audio comme le MP3, Ogg Vorbis et WMA et les diffuser via votre TV ou votre chaîne hi-fi. Vous pouvez écouter vos morceaux préférés en continu, organiser une liste de lecture personnalisée et profiter de votre musique tout au long de la journée sans devoir changer de CD. Album photos Le TViX est également un album photos pouvant contenir des dizaines de milliers de photos numériques haute résolution. Prenez des photos numériques et enregistrez les fichiers dans le TViX. Au lieu de demander aux membres de votre famille de se déplacer jusque devant le moniteur de votre PC pour regarder les photos numériques, regardez-les sur votre téléviseur assis confortablement dans le sofa de votre salle de séjour. La vie est belle. Unité de stockage portable Le TViX utilise un disque dur 3,5” pour stocker le contenu, ce dernier fonctionne comme un disque dur externe USB 2.0 lorsque vous le connectez au PC. Le partage de fichiers multimédia avec vos amis est un jeu d’enfant et les taux de transfert sont ultra-rapides grâce à l’interface USB2.0. Ce dernier autorise des taux de transfert de données de 480Mbps !

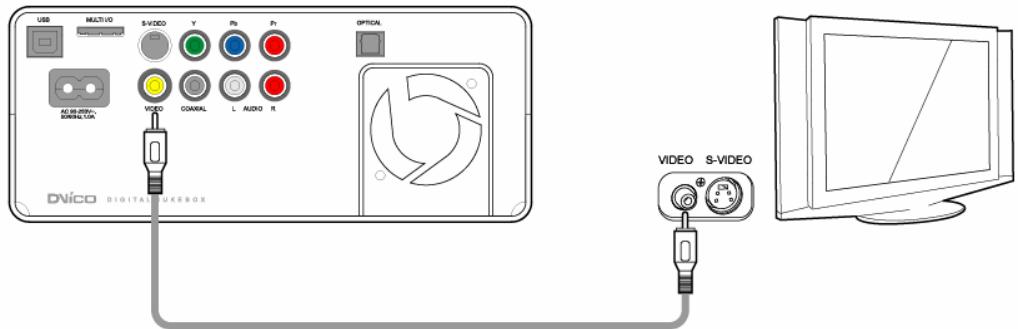

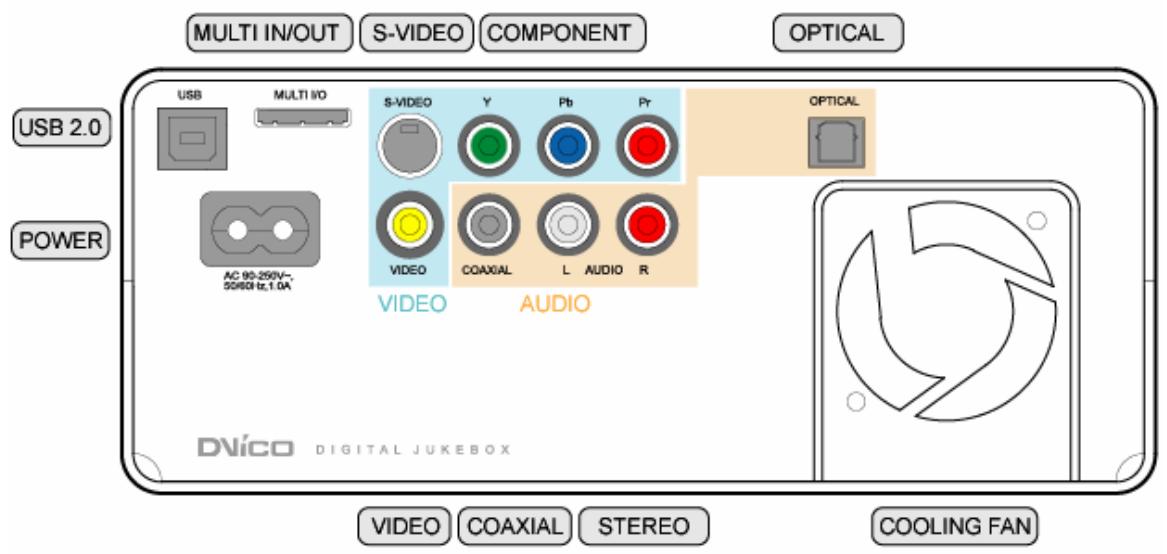

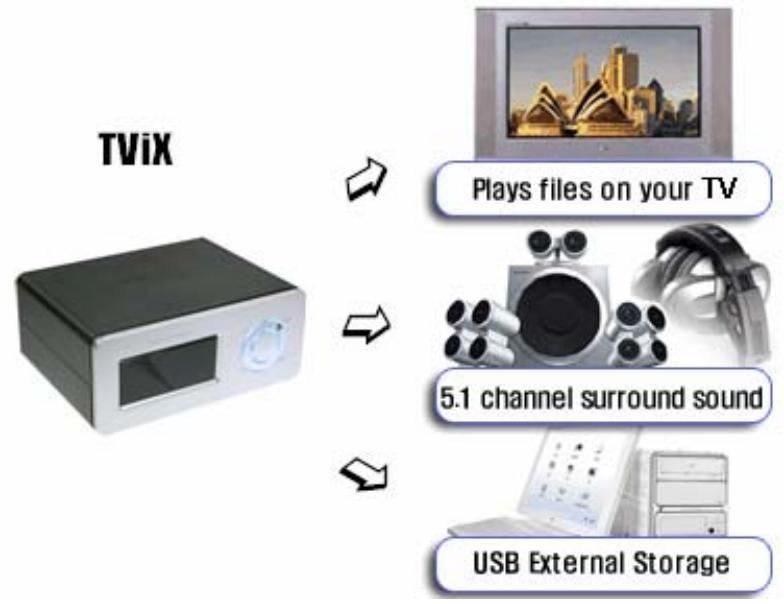

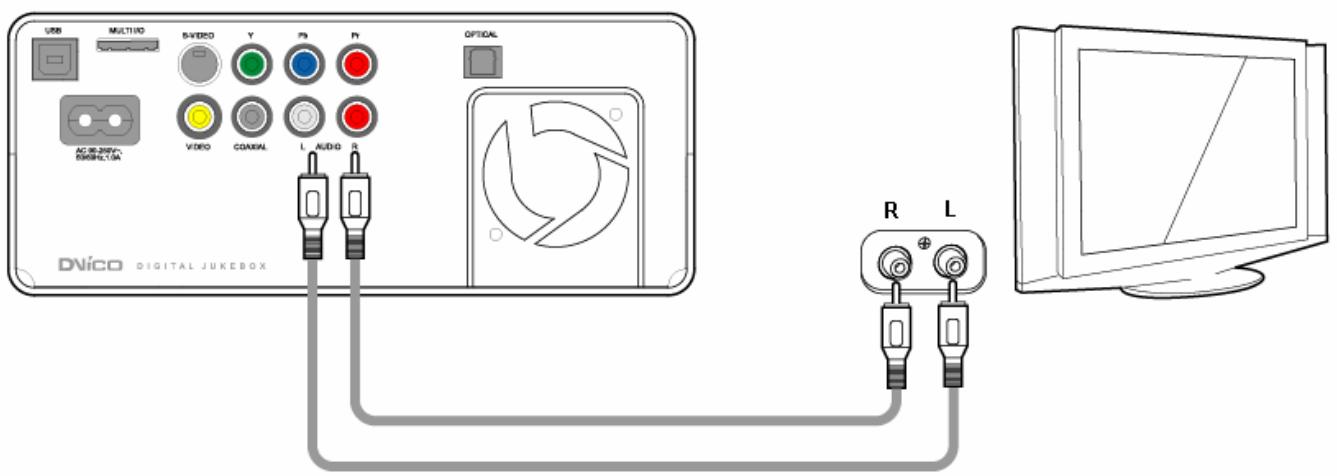

[ Connexion du TViX à une TV ]

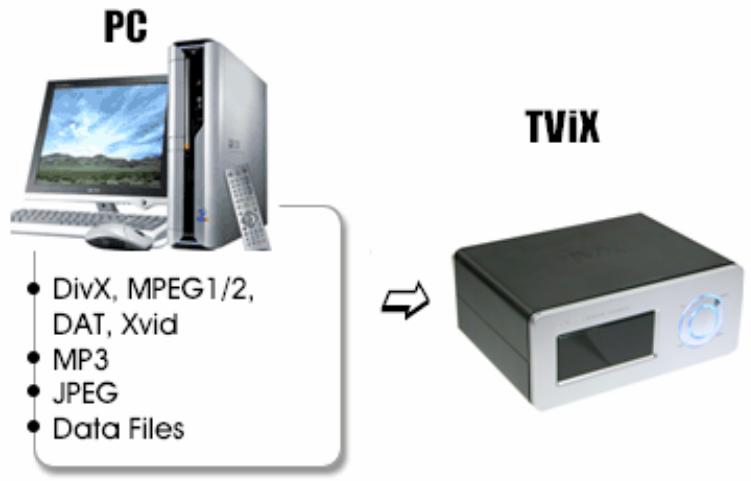

Le TViX sert de lecteur et vous permettant de lire des fichiers multimédia (films, musiques, images).

Mode Stockage Portable ( Connexion à l’aide d’un câble USB )

[ Connexion du TViX à un ordinateur ] lorsque le TViX est connecté au port USB et au port vidéo en même temps, si vous appuyez sur la touche

Power le TViX fonctionnera comme un lecteur, et si vous appuyez sur la touche Mute, il fonctionnera comme une unité de stockage externe.

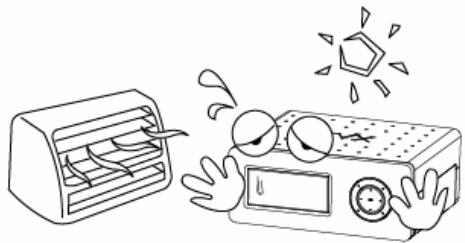

Conservez-le à l’abri de la chaleur ou du feu.

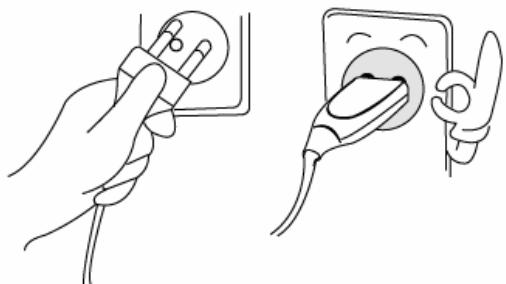

Ne touchez pas la prise d’alimentation si vos mains sont mouillées et n’utilisez pas de câble d’alimentation ou de prise électrique défectueux.

Cela pourrait entraîner un choc électrique ou prendre feu.

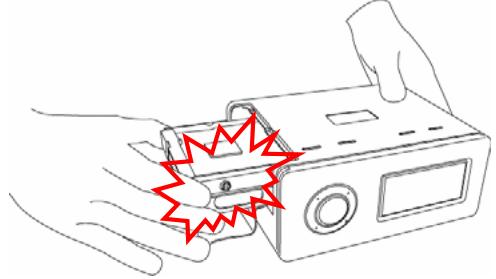

Veillez à ne pas laisser tomber le TViX. Le disque dur interne pourrait être endommagé.

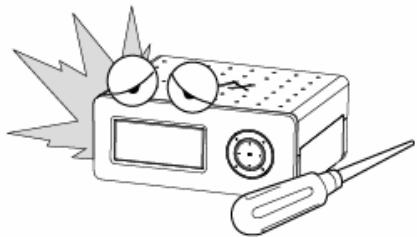

N’enlevez pas le disque dur interne vous-même. Le disque dur interne est très chaud lorsqu’il est en fonctionnement. La garantie sera nulle si tout autre disque dur est inséré dans le TViX.

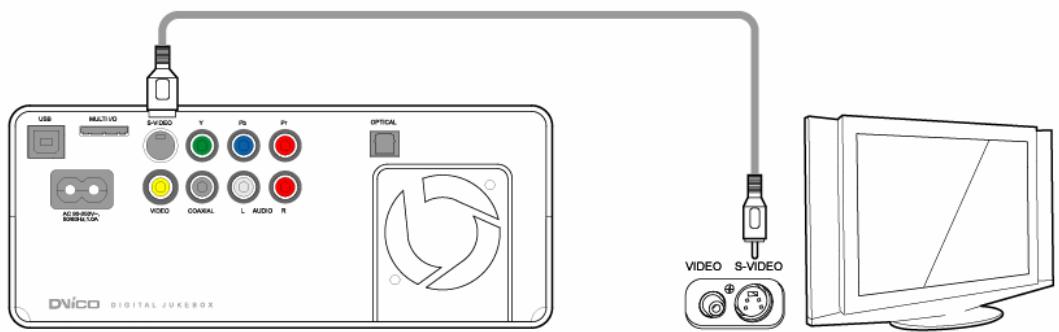

REMARQUE : Après avoir connecté le câble vidéo à votre TV, appuyez sur la touche TV de votre télécommande à plusieurs reprises jusqu’à ce que vous obteniez un écran de démarrage du TViX stable (reportez-vous à la partie 4.3.1, Sortie TV). * Notez que le câble Component n’est pas livré avec le TViX. Il convient de l’acheter séparément. 7

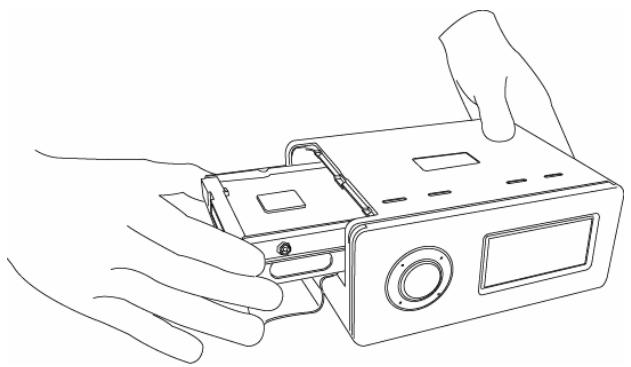

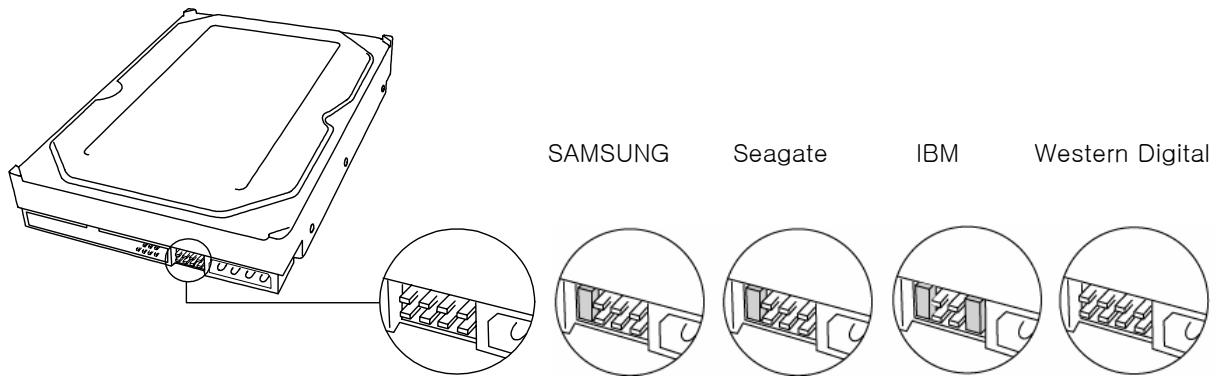

Dévissez le disque dur du rack. Réglez le jumper sur ‘Single Master’.

<Réglage du Jumper>

Le réglage du Jumper dépend du fabricant, merci de vous référer aux instructions fournies par le fabricant du disque dur.

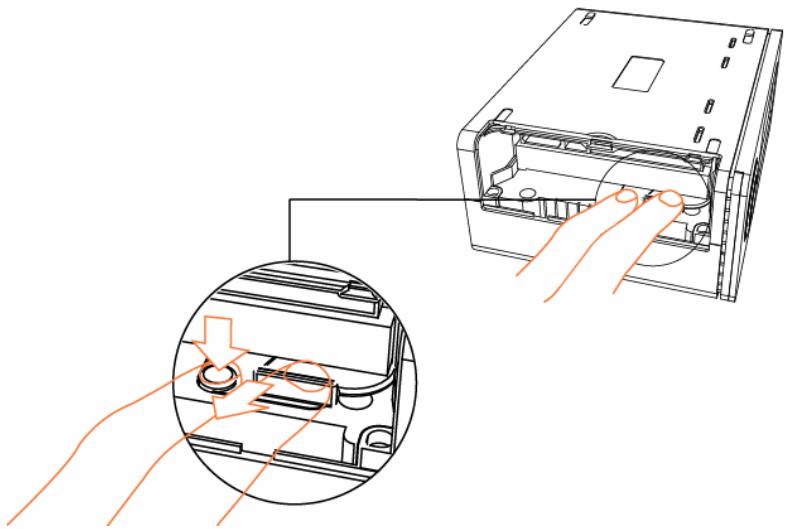

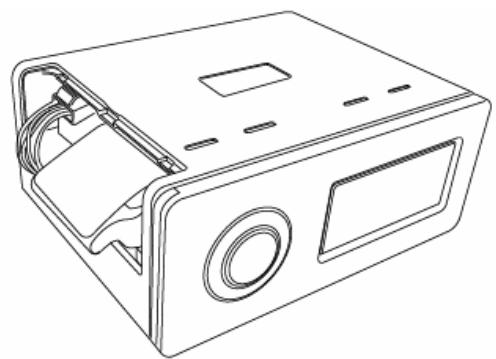

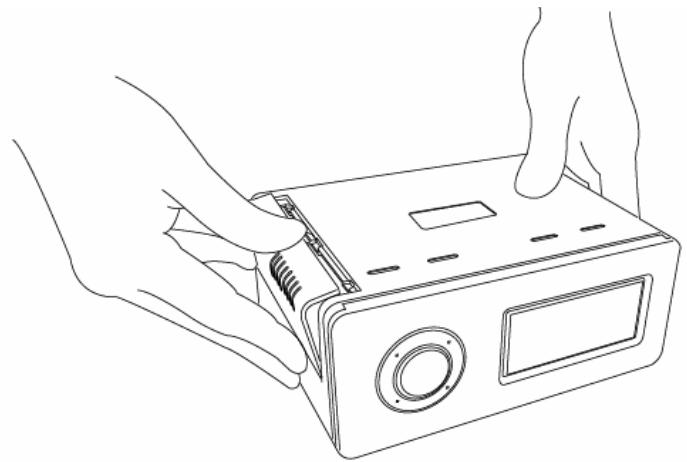

6. Pour changer le disque dur, appuyez sur le verrou et retirez le disque dur.

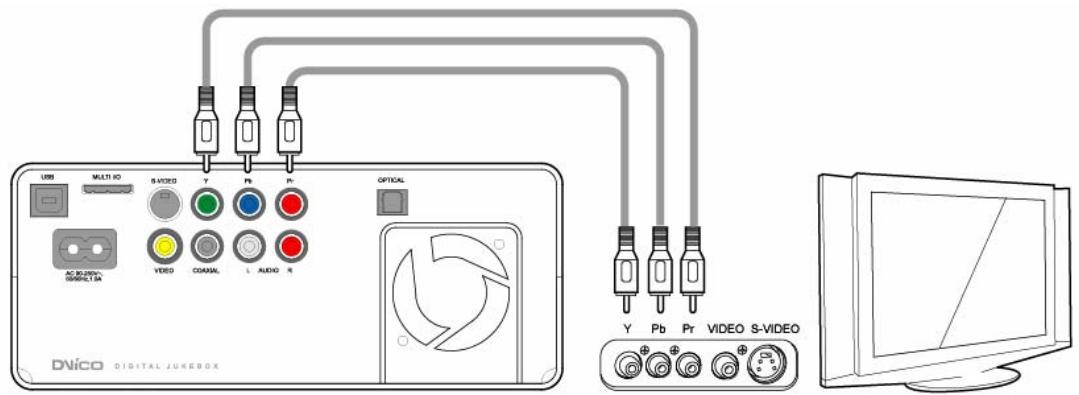

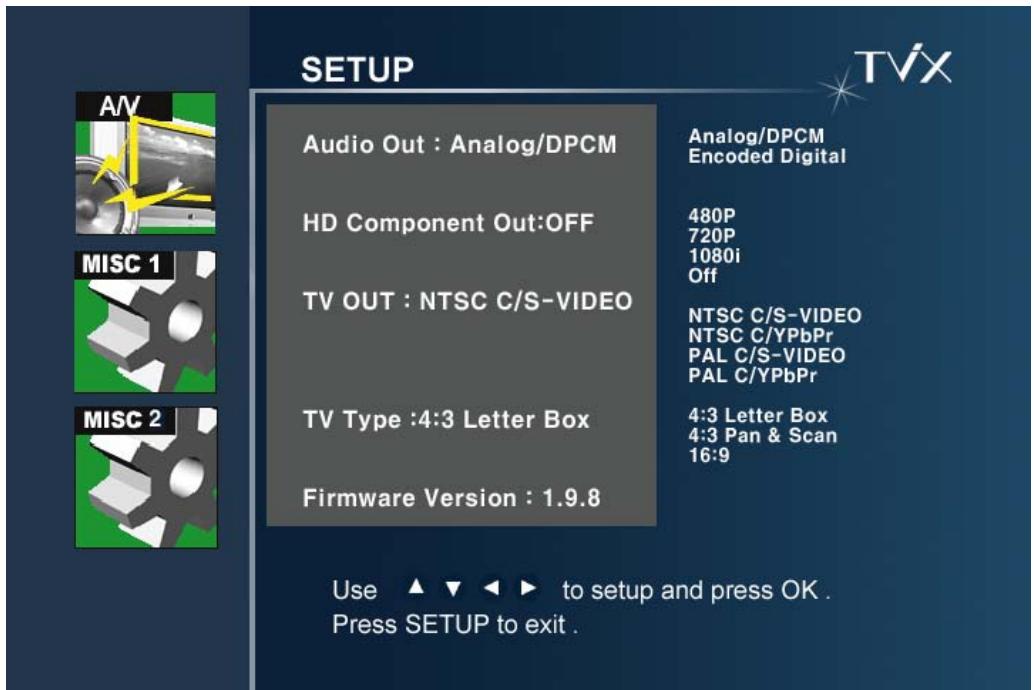

* Sortie TV Le paramètre de sortie vidéo par défaut du TViX est COMPOSITE (NTSC/S-VIDEO ou PAL C/S-VIDEO) Il s’agit du paramètre le plus répandu fonctionnant avec la plupart des téléviseurs. NTSC C/YPbPr(480i), PAL C/YPbPr(576i) est un cas spécial. Sélectionnez ces paramètres si votre TV est connectée au TViX avec une sortie Component. Remarque : Si vous ne voyez pas l’écran initial du TViX après l’allumage de l’unité et de la TV, vérifiez que vous avez bien choisi la bonne option TVOUT en appuyant à plusieurs reprises sur la touche TVOUT de la télécommande. * Type TV : 4:3 Letter Box / 4:3 Pan & Scan pour les TV ordinaires. 16:9 pour les TV larges comme la HDTV ou la TV à écran plasma. * Version du firmware : Affiche la version du firmware installée.

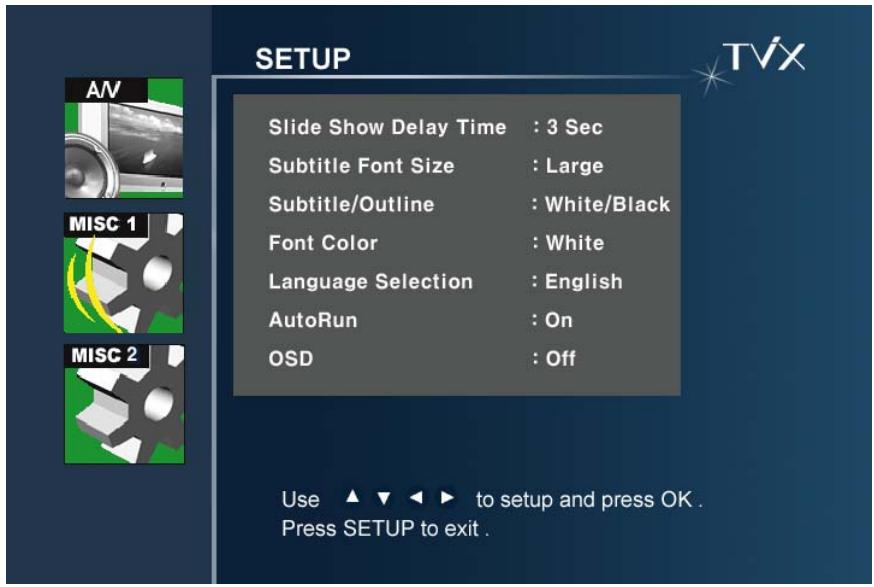

* Sous-titres/Contours : Vous pouvez modifier la couleur des sous-titres ainsi que les contours

* Couleur de police de caractère : Vous pouvez changer la couleur de la police de caractère * Choix de la langue : Sélectionnez la langue de votre choix. Anglais, français et allemand. * AutoRun : Vous pouvez écouter de la musique (fichiers audio) sans écran (TV). Si vous sélectionnez « shuffle », la lecture se fera de façon aléatoire. * OSD : Vous pouvez activer/désactiver la fonction OSD en cours de lecture ou lors du chargement d’un fichier.

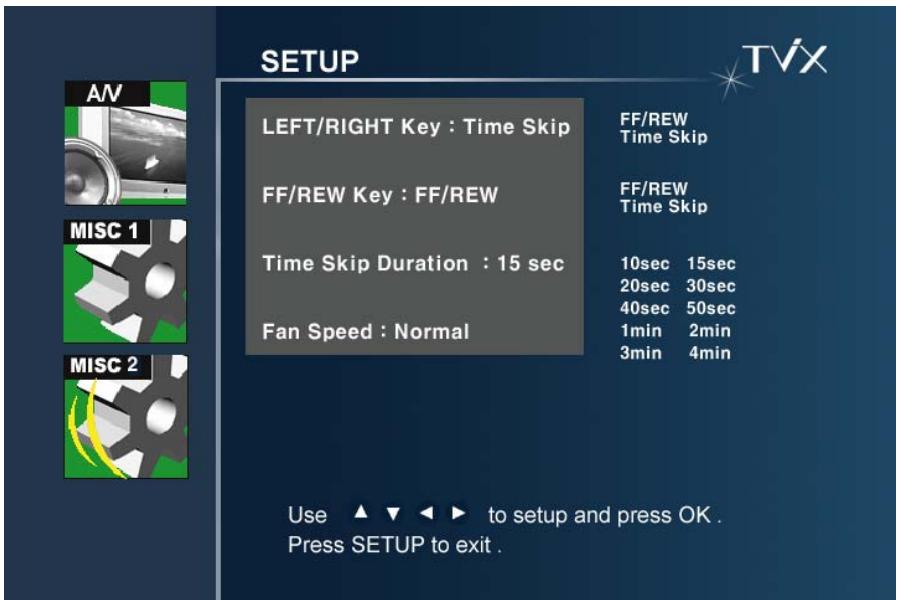

Le menu affichera alors des durées, telles que “+15”.

Vitesse de ventilation : Vous pouvez choisir la vitesse de ventilation. Nous vous recommandons le réglage sur position Normal. 12

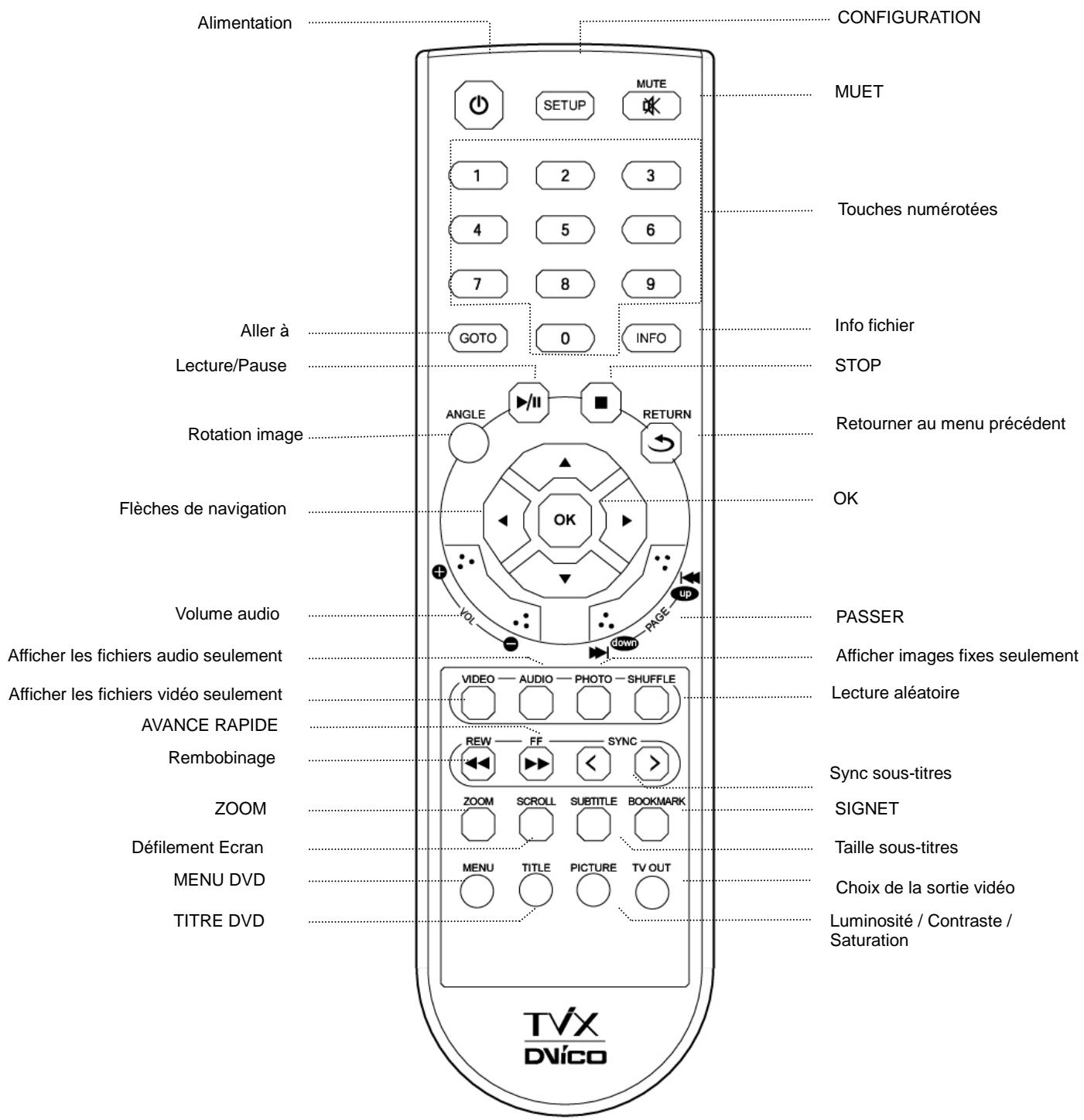

5 Utilisation de la télécommande

5.1 Pour la lecture de fichiers DVD copiés sur le disque dur, placez votre curseur sur le fichier VIDEO_TS.IFO et appuyez sur OK. Vous pouvez parcourir le DVD comme dans un lecteur de DVD classique Appuyez sur la touche VIDEO pour filtrer les fichiers vidéo parmi tous les fichiers enregistrés dans le TViX.

Vous pouvez vous rendre à la scène voulue en introduisant le temps souhaité

Lorsque le son et la vidéo ne sont pas synchronisés • Lorsque vous entendez du bruit en mode audio • Lorsque des blocages surviennent Bouton BOOKMARK (FAVORIS) Si vous arrêtez la vidéo, la position d’arrêt est automatiquement enregistrée et vous pouvez reprendre plus tard là où vous vous étiez arrêté en appuyant sur le bouton « bookmark » de la télécommande.

<< Touche Jukebox DVD >>

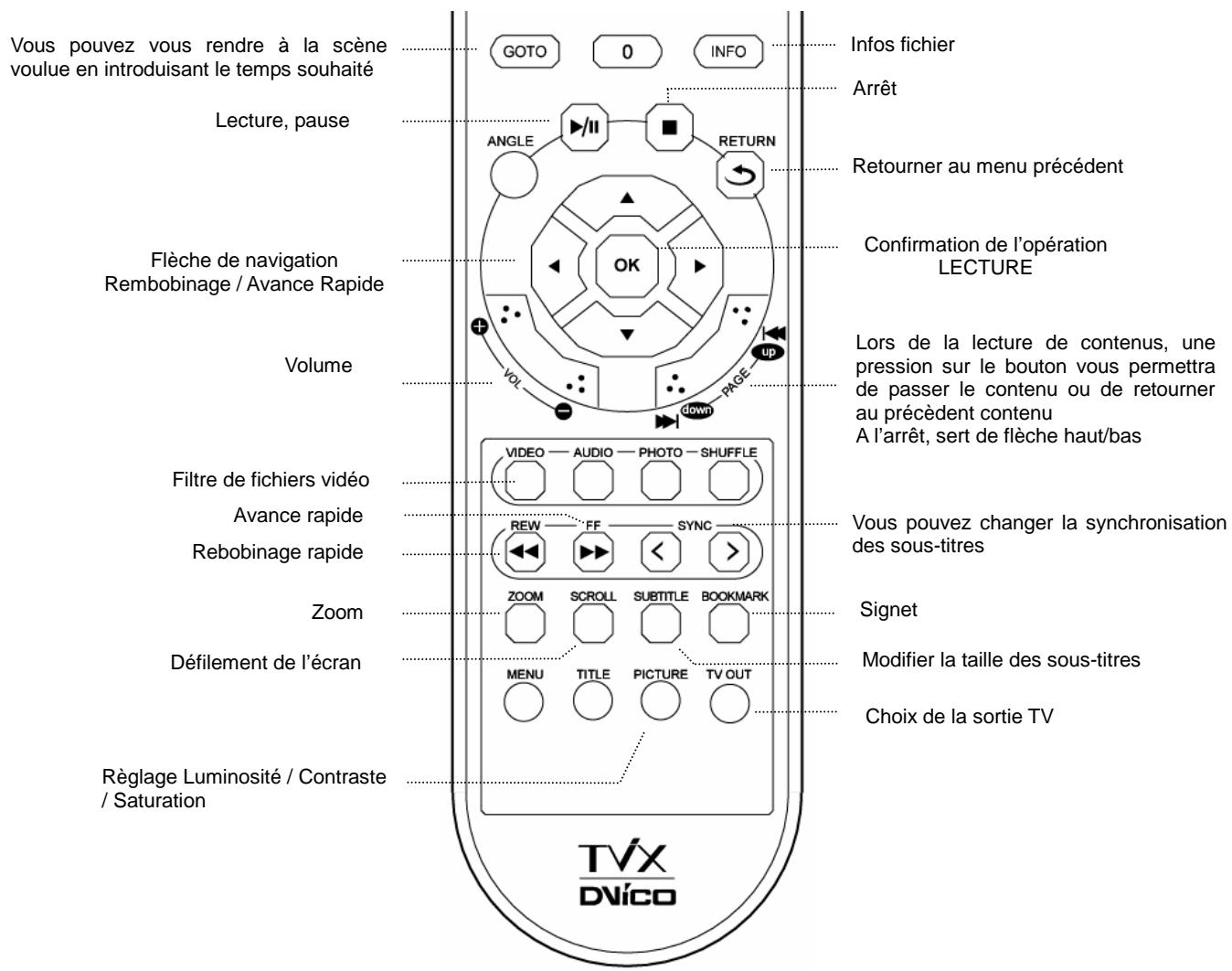

Flèche - En cours de lecture d’une vidéo, cette touche fonctionne comme FF/REW (avance rapide/retour sur image). Vous pouvez déplacer votre curseur dans l’écran de menu. Touche OK - En cours de lecture de la vidéo, ce bouton fonctionne comme la touche « Play ». Dans l’écran de menu, cette touche fonctionne comme le bouton de sélection. PGE SUIV - Passer au chapitre suivant. PAGE PREC - Passer au chapitre précédant. Touche AUDIO - Pour modifier les paramètres audio. (sous-titrage international, DOLBY, 2CH, 5.1CH, DTS, etc.) SOUS-TITRE - Affiche le menu sous-titre. Bouton MENU - Affiche l’écran de menu DVD. Touche TITLE (Titre) - Affiche le menu titre du DVD. Touche ANGLE - Si le DVD dispose de cette fonction, vous pouvez changer l’angle. Touche GOTO (Aller à) - Vous pouvez choisir le temps, le chapitre et le titre. Vous pouvez lire le contenu après avoir opéré la sélection. Numéro + OK - Lecture du chapitre portant le numéro correspondant. ** Le fonctionnement des touches « PICTURE » et « VOLUME HAUT/BAS » est identique à celui du mode vidéo.

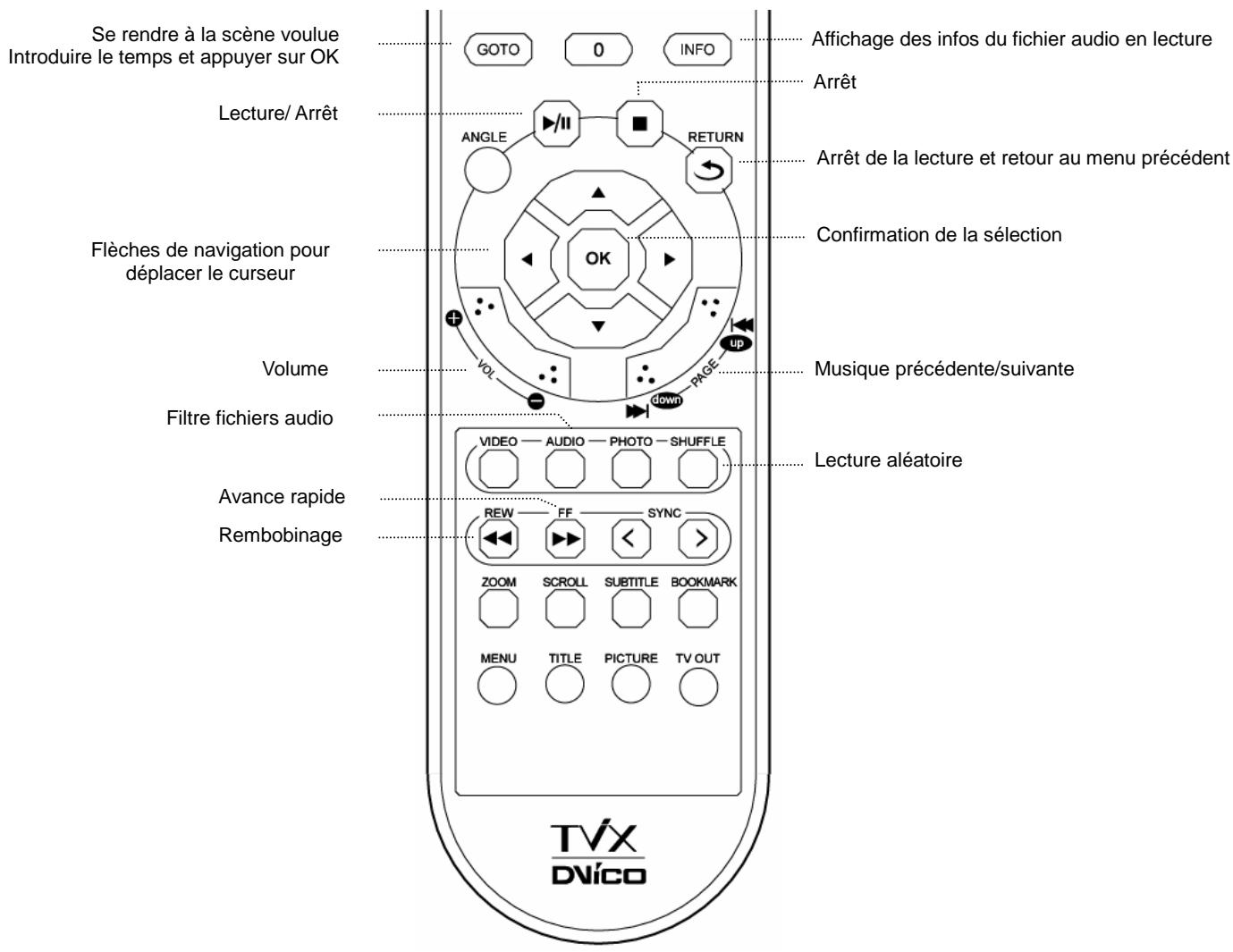

Se rendre à la scène voulue

Introduire le temps et appuyer sur OK Affichage des infos du fichier audio en lecture

Flèches de navigation pour déplacer le curseur

- Appuyez à nouveau sur la touche SHUFFLE pour sortir du mode de lecture aléatoire

Arrêt de la lecture et retour au menu précédent

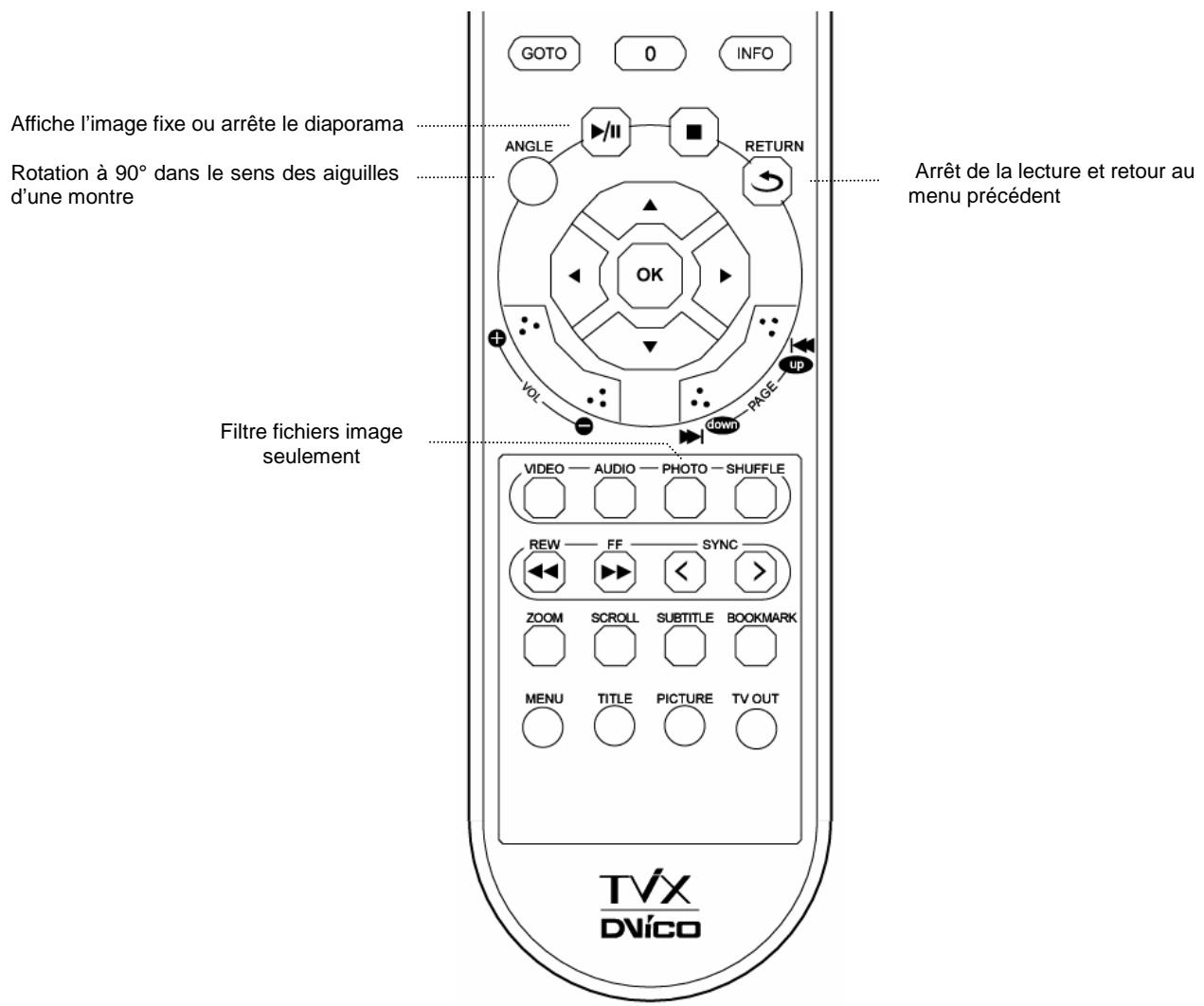

Rotation à 90° dans le sens des aiguilles d’une montre

Filtre fichiers image seulement

Si vous appuyez sur le bouton PICTURE, vous apercevez en séquence les menus Contrast (contraste)Æ Brightness (brillance)Æ Saturation.(saturation) Dans les menus, vous pouvez régler le contraste, la brillance et la saturation en appuyant sur les flèches gauche/droite Lorsque vous appuyez sur la touche IMAGE de la télécommande, seules les images enregistrées dans le TViX s’afficheront. Cette fonction ne s’applique qu’à la partition active si vous en avez plusieurs.

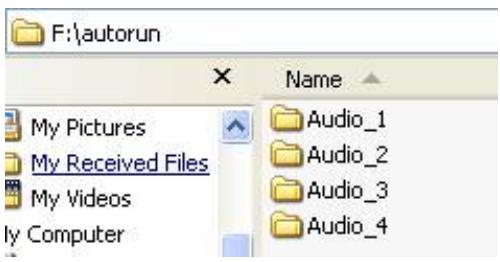

1. Créez un répertoire et nommez-le « autorun » dans la racine de votre première partition.

2. Copiez un fichier média ou créez un sous-répertoire dans le dossier « autorun ».

3. Appuyez sur la touche SETUP de votre télécommande si vous souhaitez changer les paramètres. Allez dans l’onglet SETUP/MISC. Activez l’option AutoRun. Si vous désactivez l’option AutoRun, celle-ci ne fonctionnera pas. Si vous sélectionnez « shuffle », les fichiers seront lus de façon aléatoire.

4. Après avoir réglé les paramètres, éteignez le TViX et rallumez-le. Le TViX jouera d’abord les fichiers médias situés dans le premier sous-répertoire sous ‘/HDD1/autorun’.

Lorsque vous appuyez sur les touches 1 à 9 de la télécommande en cours de lecture, le TViX lira le premier sous-répertoire, et ainsi de suite jusqu’au 9ème. Notez que le TViX ne supporte que 9 sous-répertoires. La fonction AutoRun fonctionnera également avec la touche PLAY de votre télécommande (le bouton OK ne fonctionnera pas).

Vérifiez s’il existe une mise à jour de la version du TViX Manager sur www.tvix.co.kr/eng

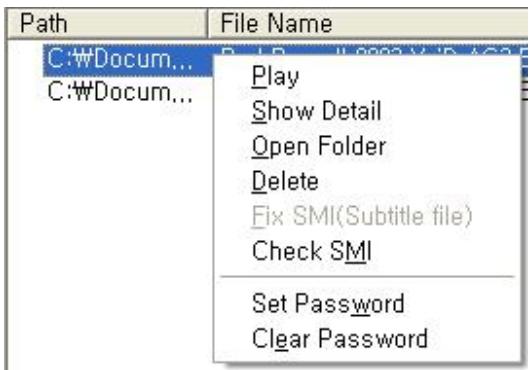

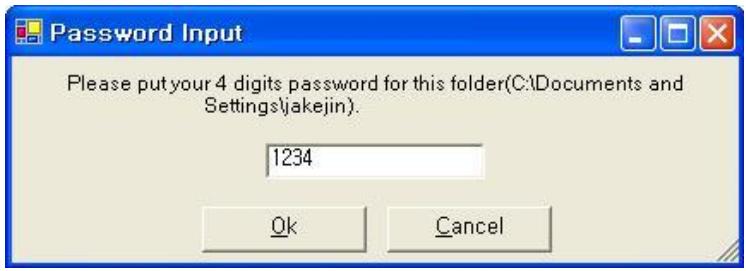

2. Saisissez les 4 numéros du mot de passe.

3. Lorsque le TViX est en fonctionnement, si vous cliquez sur le répertoire pour lequel vous avez défini un mot de passe, le TViX vous demandera ce dernier pour pouvoir rentrer dans ce répertoire.

4. Si vous saisissez le mot de passe correct, vous pourrez entrer dans le répertoire, s'il est incorrect, l'accès sera refusé. 5. Si vous choisissez le répertoire dans le menu Fichier-Mot de passe du TViX Manager, vous pouvez voir l’ensemble du répertoire que vous souhaitez bloquer.

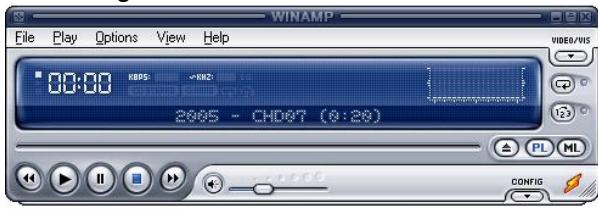

<< Utilisation des playlists WinAMP ( .m3u ) >>

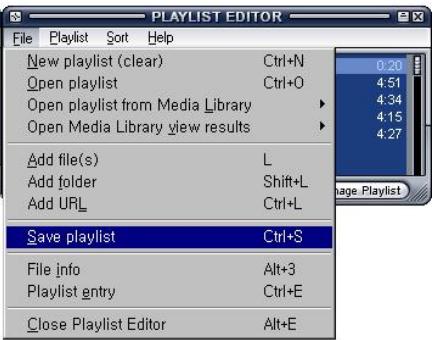

** Comment créer un fichier m3u (1) Branchez le TViX au PC (2) Ouvrez les fichiers enregistrés sur le TViX avec Winamp (3) Sélectionnez le répertoire désiré dans Winamp après avoir cliqué sur SaveList, Vous devez enregistrer les fichiers dans la même partition que celle où les fichiers ouverts étaient enregistrés.

(4) Débranchez le TViX du PC.

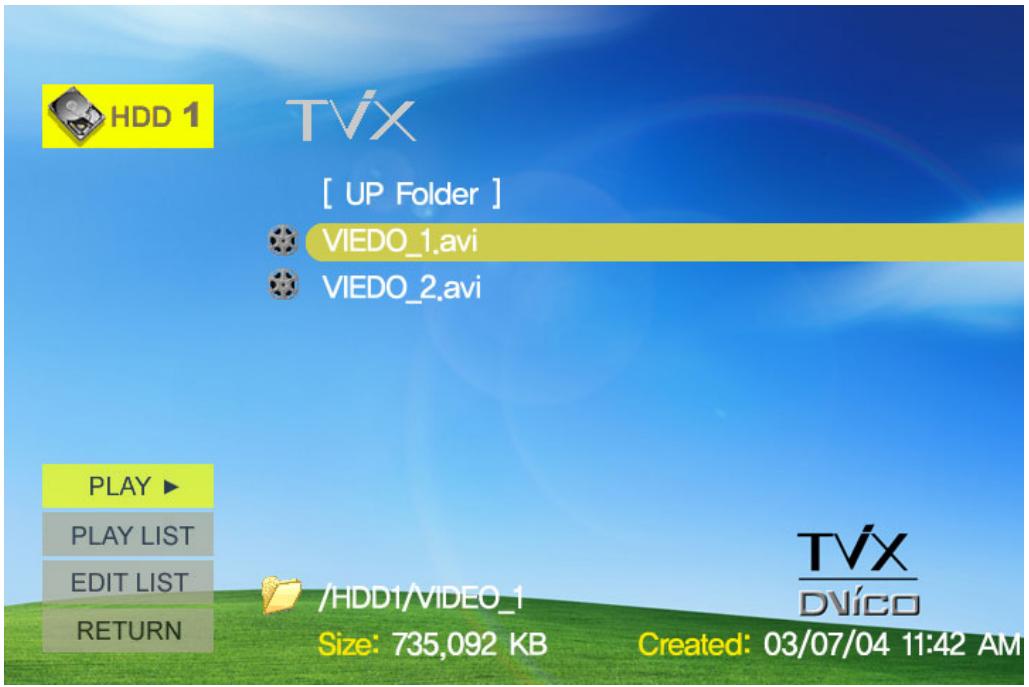

Le nom de fichier « tvix.jpg » peut comporter des lettres minuscules ou majuscules. Une taille 720*480 est recommandée pour l’image du fonds d’écran. (Une image plus grande pourrait entraîner un temps de chargement supérieur). Un fond d’écran ayant une plus grande résolution pourrait nécessiter un temps de chargement plus long. Sous Windows XP, veuillez désactiver « Masquer les extensions des fichiers dont le type est connu » pour nommer le fichier JPEG,. Pour ce faire rendez-vous dans Outils>Options des dossiers>Affichage. Autrement, le fichier peut être nommé « tvix.jpg.JPG » et vous ne verrez pas le fond d’écran souhaité.

6 Mise à jour du firmware

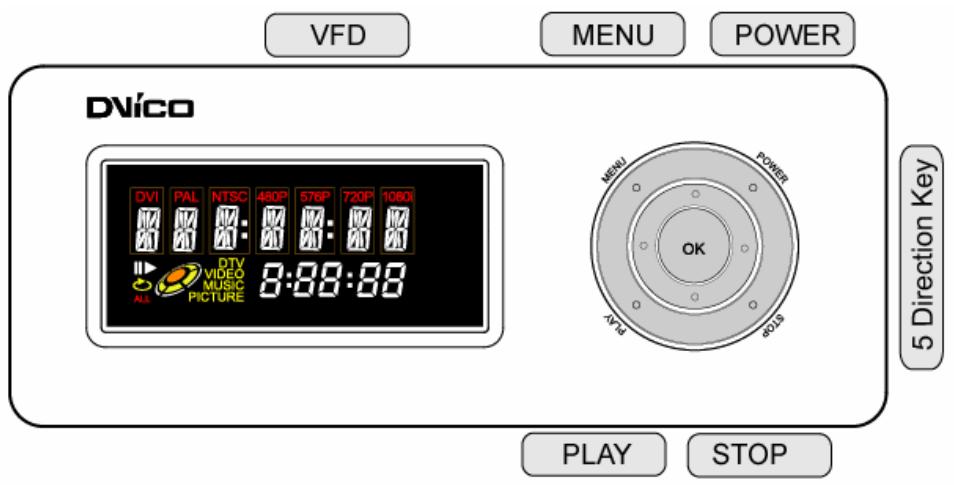

Vérification de la version du firmware. 1. Connectez le TViX à votre TV et allumez-le 2. Appuyez sur la touche MENU de la partie supérieure et l’écran de configuration s’affichera. 3. Utilisez les boutons pour vous rendre au menu ‘MISC’ et vérifiez la version actuelle du firmware. 4. Vérifiez s’il existe une mise à jour de la version du firmware du TViX sur www.tvix.co.kr/eng *** Vous recevrez les avis de mises à jours et les actualisations si vous remplissez le formulaire d’inscription client sur http://www.tvix.co.kr Comment télécharger le firmware ? 1. Téléchargez la toute dernière version du firmware sur http://www.tvix.co.kr sur votre PC. 2. Décompressez le fichier tvixfw.zip et vous obtiendrez les fichiers flash.bin et tvixfw.bin 3. Connectez le TViX à votre PC par la connexion USB et allumez-le. 4. Votre système reconnaîtra le TViX comme un disque dur externe. 5. Copiez ces deux fichiers firmware dans le répertoire « tvixfw » du disque dur du TVIX. 6. Eteignez le TViX et rapprochez-le de votre TV pour la mise à jour du firmware. Comment mettre à jour le firmware ? 1. Connectez le TViX à votre TV 2. Appuyez sur la touche MENU de la face avant et allumez le TViX. 3. Maintenez la touche MENU enfoncée jusqu’à ce que le LED se mette à clignoter ou s’allume. 4. L’écran bleu suivant s’affichera. Suivez l’instruction suivante à l’écran.

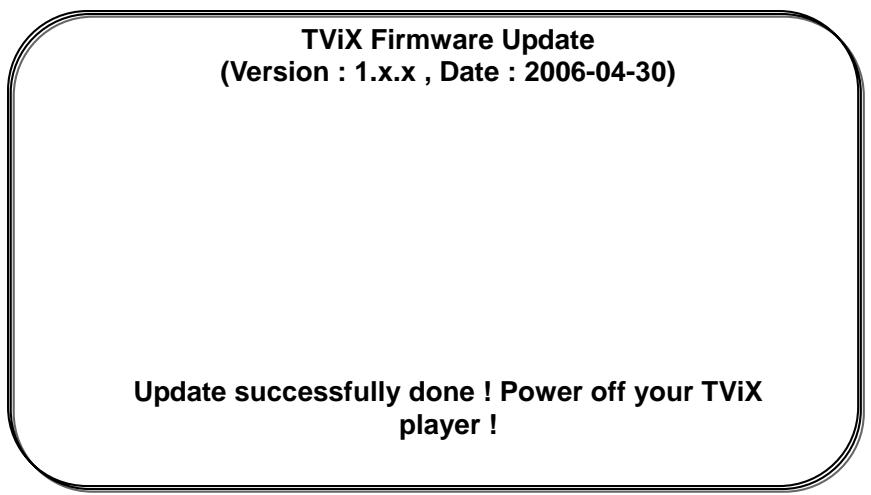

TViX Firmware Update

- Même si le TViX est accidentellement éteint pendant la mise à jour du firmware, le mode sans échec permettra une nouvelle tentative de mise à jour du firmware

Même si les films DivX offrent de meilleurs taux de compression et une meilleure qualité vidéo que les films

MPEG normaux, il faut moins de temps pour les encoder grâce à la technologie de compression incroyable. Le codec DivX permet de compresser/encoder un long métrage, sans perte notable de qualité par rapport au DVD, pouvant tenir sur un seul CD (700MB). Les DivX sont souvent combinés au MP3 pour produire à la fois de la vidéo et du son de qualité. XviD -------------------------------------------------------------------------------XviD est le nom d’un nouveau codec en source libre, qui tout comme le DivX repose sur la norme de compression MPEG-4 pour la vidéo. Des gens issus du monde entier participent à son développement. Lorsque vous installez un codec vidéo sur votre système, il fonctionne dans les grandes lignes comme un add-on de votre système et contient des instructions sur la manière de compresser/décompresser de la vidéo dans ce format. Une fois le codec XviD installé sur votre système, vous pourrez lire les films XviD à l’aide de Windows Media Player ou de tout autre lecteur compatible XviD. MPEG -------------------------------------------------------------------------------MPEG désigne Motion Picture Experts Group. Le même groupe a développé les normes MPEG-1 (utilisé dans les VideoCD), MPEG-2 (utilisé dans les DVD et les SuperVCD ainsi que d’autres systèmes à bande passante élevée et MPEG-4 (ASF, DivX, WMV, systèmes à bande passante failbe-moyenne).. Ils sont également à l’origine des normes de compression audio MP3 (MPEG Audio Layer 3) et AAC. VOB -------------------------------------------------------------------------------VOB désigne Video Objects. Les films DVD sont contenus dans les fichiers VOB. Chaque fichier VOB compte un certain nombre de flux de vidéo/audio/sous-images. SOUS-IMAGE -------------------------------------------------------------------------------Une sous-image est un flux contenu dans les fichiers VOB qui se rapporte normalement aux sous-titres. Les sous-titres présents sur les DVD ne sont pas enregistrés au format « text », mais sont en fait des flux vidéo. Une sous-image est une image qui se superpose à une image principale (p. ex le film) et sur un DVD, la sous-image peut être activée ou désactivée. AVI -------------------------------------------------------------------------------AVI désigne Audio Video Interleave. AVI est un format de fichier, comme le MP3 ou le JPG. Mais contrairement à ces formats, l’AVI est un format de conteneur, ce qui signifie qu'il peut contenir de l'audio/vidéo compressé à l'aide de différentes combinaisons de codecs. Alors que le MP3 et le JPG ne peuvent contenir qu'un certain type de compression (MPEG Audio Layer 3 et JPEG), l’AVI, lui, peut contenir de nombreux types de compression différents (ex. DivX vidéo + WMA audio ou Indeo vidéo + PCM audio) tant qu’un codec est disponible pour le codage/décodage. Tous les fichiers AVI sont identiques à « l’extérieur », mais à « l’intérieur » ils peuvent être complètement différents. Il n'y a pas que des outils DivX, il y a aussi des outils AVI qui fonctionneront probablement avec d’autres codecs. AC3 -------------------------------------------------------------------------------Connu à l’origine sous le nom de Audio Coding 3, AC3 est synonyme de Dolby Digital de nos jours. Dolby Digital est une technologie de compression audio avancée permettant de coder jusqu’à 6 canaux distincts à des débits binaires allant jusqu'à 448kbit/s. Pour plus d'informations, consultez le site Web de Dolby. DTS -------------------------------------------------------------------------------En proposant aux studios de cinéma des techniques exceptionnelles pour les bandes son, le son numérique DTS est désormais présent dans 100% des productions hollywoodiennes. Même si la technologie utilisée pour les films de cinéma diffère de celle proposée dans les systèmes audio et « home cinema » destinés aux consommateurs et aux professionnels, le DTS permet aux utilisateurs finaux de bénéficier d’un son proche de l’original.

Contrairement aux rumeurs, la 720p n’est pas inférieure à la 1080i; la 720p compte moins de lignes mais a

également les avantages du balayage progressif ainsi qu’une résolution verticale constante de 720 lignes, ce qui lui permet de mieux gérer les mouvements. 1080i -------------------------------------------------------------------------------1080 entrelacé ; l’un des deux formats actuels définis comme télévision à haute définition sous la norme ATSC DTV, cette technologie comprend 1 080 pixels verticaux et 1 920 pixels horizontaux. Le « i » signifie « interlaced » en anglais, par opposition au balayage progressif utilisé dans l’autre norme de TVHD, la 720p. Contrairement aux rumeurs, la 1080i n’est pas supérieure à la 720p ; la 1080i compte davantage de lignes de balayage mais souffre également des désavantages du balayage entrelacé. NTSC -------------------------------------------------------------------------------Le NTSC (National Television Standards Committee) était responsable du développement, en 1953, d’une série de protocoles standard pour la télévision, la diffusion, la transmission et la réception aux Etats-Unis. Deux autres normes - Phase Alternation Line (PAL) et Sequential Couleur avec Memoire (SECAM) sont utilisées dans d’autres parties du monde. Les normes NTSC n’ont pas changé de manière significative depuis leur création si ce n’est que de nouveaux paramètres ont été ajoutés pour les signaux de chrominance. Les signaux NTSC ne sont pas directement compatibles avec les systèmes informatiques. Une image TV NTSC comporte 525 lignes horizontales par trame (image plein écran). Ces lignes sont balayées de gauche à droite et de haut en bas. Une ligne sur deux est passée. Il faut donc deux balayages d’écran pour compléter une trame : Un balayage s'occupe des lignes horizontales impaires et l’autre se charge des lignes paires. Chaque balayage de demi-écran prend environ 1/60 de seconde, une trame complète est balayée toutes les 1/30 de seconde Ce balayage de ligne alterné est connu sous le nom d’entrelacement. PAL -------------------------------------------------------------------------------Phase Alternation Line (PAL) est la norme d’affichage analogique des TV utilisé en Europe et dans certaines autres parties du monde. PAL est l’une des trois principales normes pour les TV avec le système de télévision couleur National Television Systems Committee (NTSC) aux Etats-Unis et le Sequential Couleur avec Memoire (SECAM) utilisé en France. NTSC est également utilisé au Japon. SECAM est utilisé dans certains pays de l’ex Union Soviétique. Comme SECAM, PAL balaye le tube cathodique horizontalement 625 fois pour composer l’image vidéo. NTSC balaye 525 lignes. Les définitions de couleur varient très peu d’un système à l’autre. 24
