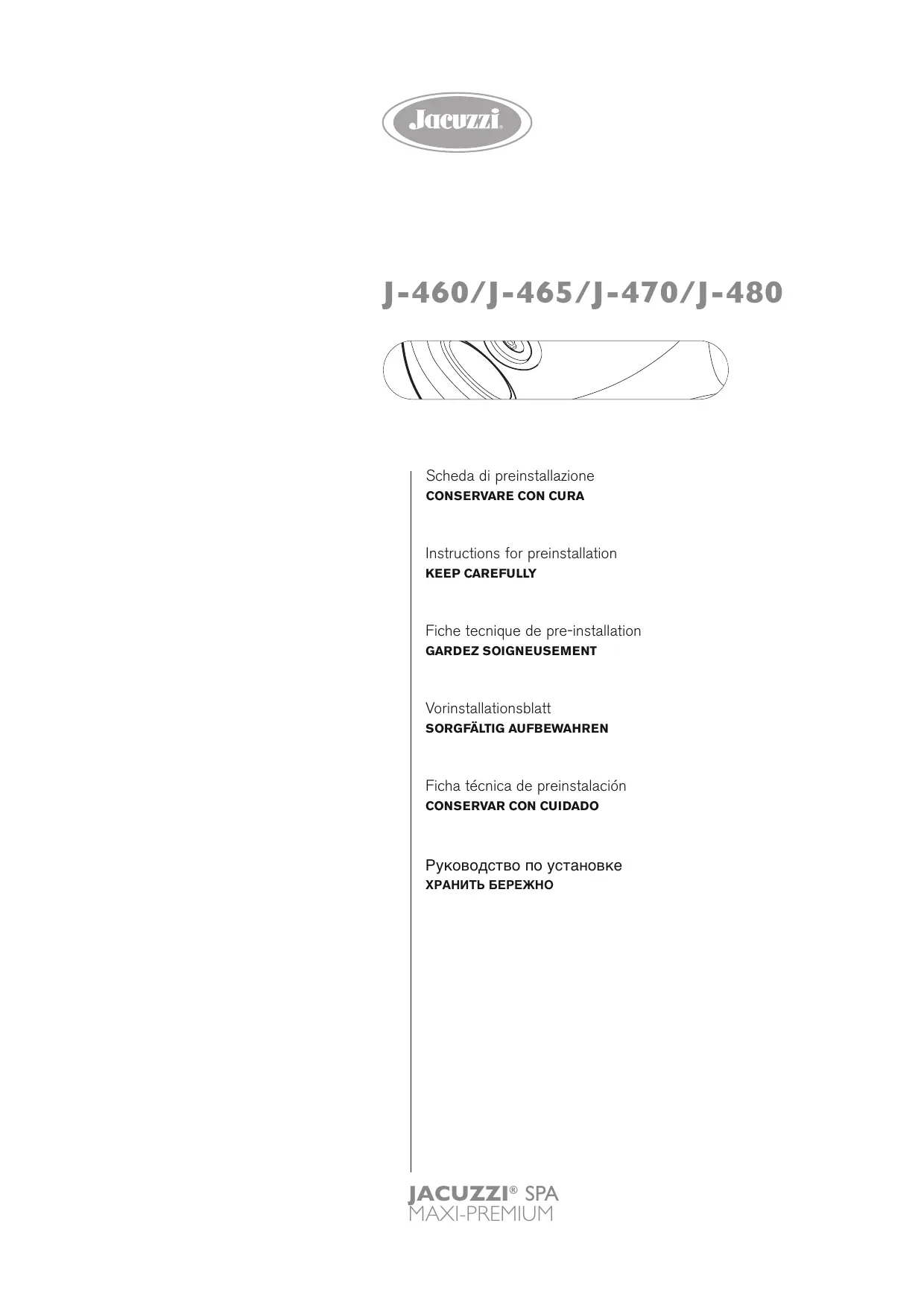

MODE D'EMPLOI J-460 JACUZZI
C'est à l'installateur ou au contrôleur qu'incombe la responsabilité de s'assurer que le lieu d'installation choisi est conforme aux dispositions locales en vigueur avant de procéder à cette dernière.
Jacuzzi Europe S. p. A. ne fournit aucune garantie à cet égard et décline toute responsabilité quant à la conformité de l'installation effectuée.
Caractéristiques techniques
Les mini-piscines Premium se caractérisent par une alimentation monophasée (220-240 V) ; tous les organes électromécaniques et les tuyauteries sont contenus à l'intérieur du périmètre.
Les modèles de la gamme J-400 disposent de 2 pompes hydromassage et d'une pompe de recyclage.
Consommation maximale de l'installation
| Alimentation
(monophasée) | Consom. tot. disp. chauff.
élect. + pompe(s) |
| Volt | Hertz | Ampères | kW |
| J-460 | 220-240 ~ | 50 | 29(k) | 6,7(j) |
| J-465 | 220-240 ~ | 50 | 29(k) | 6,7(j) |
| J-470 | 220-240 ~ | 50 | 29(k) | 6,7(j) |
| J-480 | 220-240 ~ | 50 | 29(k) | 6,7(j) |
(k): à 230 V (monophase)
(j): puissance max. absorbée
Le réseau électrique qui alimente la mini-piscine doit impérativement être dimensionné pour une consommation maximale (comme indiqué dans le tableau). Au cas où l'énergie électrique à disposition ne serait pas suffisante, un limitateur de consommation électronique pourra être activé, en intervenant à l'intérieur du boîtier électronique.
Cette opération ne peut être effectuée que par un technicien agréé Jacuzzi et limite la consommation électrique tel qu'indiqué :
- consommation alternative moyenne : 4,8 kW (en actionnant 2 pompes hydromassage, le chauffage électrique s'éteint).
- consommation alternative minimale: 3,9 kW (en actionnant 1 hydromassage, le chauffage électrique s'éteint).
Poids
| poids sans emballage | volume moyen d'utilisation | volume d'acqua MAX | poids total max. |
| kg | litres | litres | kg |
| J-460 | ~ 340 | ~ 1305 | ~ 1548 | ~ 1888 |
| J-465 | ~ 370 | ~ 1336 | ~ 1816 | ~ 2186 |
| J-470 | ~ 417 | ~ 1552 | ~ 2025 | ~ 2442 |
| J-480 | ~ 431 | ~ 1703 | ~ 2157 | ~ 2588 |
| surface occupée | surface d'appui | charge moyenne sur la surface occuppée | charge concentrée sur le plan d'appui |
| m2 | m2 | kg/m2 | kg/m2 |
| J-460 | ~ 4,22 | ~ 3,44 | ~ 447 | ~ 549 |
| J-465 | ~ 4,80 | ~ 4,47 | ~ 455 | ~ 489 |
| J-470 | ~ 5,28 | ~ 4,92 | ~ 462 | ~ 496 |
| J-480 | ~ 5,46 | ~ 5,09 | ~ 474 | ~ 508 |
Sécurité d'utilisation
■ L'installation, si exécutée par des techniciens qualifiés, ne présente aucun risque pour l'utilisateur. La sécurité dépend néanmoins du respect des instructions figurant dans le mode d'emploi qui accompagne le produit. Pour les opérations décrites dans le manuel d'installation, l'utilisateur doit s'adresser à un technicien agréé. ■ Il est important de s'assurer que les compétences du personnel chargé de l'installation ou du contrôle de celle-ci soient conformes aux dispositions légales en vigueur dans le pays d'installation. ■ Quoi qu'il en soit, il faudra vérifier périodiquement le bon fonctionnement de l'interrupteur différentiel du réseau auquel la mini-piscine est reliée (voir chapitre “SECURITE ÉLECTRIQUE”). En appuyant sur le bouton d'essai (TEST) le disjoncteur doit se déclencher; dans le cas contraire, couper immédiatement l'alimentation électrique et appeler un technicien qualifié. Pour les éventuelles interventions d'entretien exceptionnelles et/ou réparations, s'adresser à un Centre d'assistance/agréé et veiller à ce que soient exclusivement utilisées des pièces détachées d'origine.
Préparation pour l'installation
■ Les mini-piscines Premium sont dotées d'un dispositif d'évacuation comme illustré à 1-1a-1b-1c, dét. A.
La pose d'un collecteur d'évacuation de dimensions déquates avec regard permettant de procéder au nettoyage est à la charge du Client.
ATTENTION : avant de procéder à l'installation du collecteur d'évacuation, s'informer auprès des autorités locales relativement aux normes d'évacuation des eaux traitées chimiquement.
Pour les vidages périodiques de la MaxiJacuzzi®, vous pouvez brancher un tuyau en caoutchouc à la vanne de vidage (1-1a-1b-1c, dét. A). REMARQUE : pour ouvrir la vanne, tourner la bague dans le sens inverse des aiguilles d'une montre et la tirer.
Au cas où vous décideriez de raccorder la mini-piscine MaxiJacuzzi de façon permanente au collecteur d'évacuation, il est conseillé de se raccorder en amont de la vanne (pour avoir un débit supérieur) et d'installer une vanne à tiroir dans un endroit accessible (1-1a-1b-1c, dét. A1).
La position du collecteur d'évacuation dépend du type d'installation. Les mini-piscines Premium peuvent être installées de plusieurs manières :
- posées au sol ou sur une base spécifique prévue à cet effet (4).
- andé d'installer des plate-formes amovibles (en contreplaqué marin ou autre) qui permettent non seulement de compléter l'installation sur le plan esthétique mais aussi de pouvoir retirer les panneaux plus facilement.
Dans tous les cas, il faudra réaliser une base de support adéquate au poids du modèle choisi, en tenant compte des données indiquées dans le tableau "Poids". Pour remplir la mini-piscine, vous pouvez utiliser un tuyau d'arrosage. ! Au cas où, pour les remplissages périodiques, la minipiscine serait raccordée au réseau d'alimentation en eau, ce raccordement devra être réalisé dans le respect de la directive EN1717, en adoptant les mesures de protection anti-pollution "AA", "AB" ou "AD". Pour tout éclaircissement, s'adresser à la société de distribution d'eau et/ou au plombier de confiance. ■ En cas d'installation à l'intérieur, il est nécessaire de tenir compte du fait que l'évaporation d'eau de la mini-piscine (en particulier à température élevée) peut entraîner une forte augmentation du degré d'humidité. La ventilation naturelle ou forcée contribue à maintenir le niveau de confort et permet de prévenir les dommages causés par l'humidité dans l'habitation.
Jacuzzi Europe décline toute responsabilité en cas de dommages dus à un taux d'humidité excessif, à des fuites ou à des débordements d'eau. Pour l'installation à l'intérieur, appeler un technicien qualifié.
Nous rappelons que la pose d'un interrupteur omnipolaire de sectionnement est obligatoire, et que ses caractéristiques ne doivent pas être inférieures à celles qui figurent dans le chapitre “Sécurité électrique”. L'installateur doit veiller à utiliser des câbles de section ajustée, protégés par une gaine et/ou par des tuyaux dont les caractéristiques ne doivent pas être inférieures à celles du type H 05 VV-F, en tenant compte que l'alimentation du réchauffeur est séparée de celle des pompes d'hydromassage.
L'entrée des cables à l'intérieur de la mini-piscine, jusqu'au coffret électrique (2) devra être prédisposée sur le point B ou B1, en fonction des exigences de l'installation du Client.
Note : dans tous les cas, la section des conducteurs doit non seulement tenir compte de l'absorption de l'installation, mais aussi du parcours des cables et des distances, des systèmes de protection choisis et des normes spécifiques aux installations électriques posées de façon permanente, en vigueur dans le pays où est installée la mini-piscine.
L'installateur devra respecter ces prescriptions et utiliser des raccords étanches sur les points de jonction; il devra également garantir le respect des normes spécifiques pour les installations en vigueur dans le pays où est installée la mini-piscine. Veiller impérativement à ce que cette disposition soit respectée (toute autre procédé est interdit).
Sécurité électrique.
Les mini-piscines Premium sont des appareils sûrs, réalisés conformément aux normes 60335-1: 2002, 60335-2-60: 2003, 60825-1: 1994+A1+A2, EN 55014-2, CISPR 22 CLASS B, EN 61000-3-2, EN 6100-3-3 et testés lors de leur fabrication afin de garantir la plus grande sécurité à l'utilisateur.
L'installation doit être réalisée par du personnel qualifié en mesure de garantir le respect des directives nationales en vigueur et agréé pour ce type d'installation.
Il est du ressort de l'installateur de choisir les matériaux en fonction de l'utilisation prévue, de veiller à ce que les travaux soient effectués correctement, de contrôler l'état de l'installation à laquelle est raccordé l'appareil, ainsi que de s'assurer de sa conformité aux normes de sécurité à appliquer durant son utilisation et pendant les opérations d'entretien, en veillant à ce que l'installation puisse être facilement contrôlée. ■ Les mini-piscines Premium sont des appareils de classe "I" et pour autant elles doivent être raccordées de façon permanente, sans jonctions intermédiaires, au réseau d'alimentation électrique et au circuit de protection (mise à la terre). Le réseau électrique de l'habitation doit être équipé d'un interrupteur différentiel de 0,03 A et d'un circuit de protection (terre) fonctionnant. Vérifier le bon fonctionnement de l'interrupteur différentiel en appuyant sur le bouton d'essai (TEST), l'interrupteur différentiel devra se déclencher. Les parties contenant des composants électriques, excepté les dispositifs de commande à distance, doivent être positionnées ou fixées de manière à ce qu'elles ne puissent pas tomber dans la baignoire. Tous les composants et les équipements sous tension doivent être installés hors de portée des personnes placées dans la mini-piscine. Pour le branchement au réseau électrique, installer un interrupteur omnipolaire de sectionnement (2), dans une position garantissant le respect des standards de sécurité et qui ne soit pas accessible pendant l'utilisation de la mini-piscine. Veiller impérativement à ce que cette disposition soit respectée (toute autre procédé est interdit). - Des dispositifs de coupure doivent être installés sur le réseau d'alimentation conformément aux règles d'installation. ■ L'installation de dispositifs électriques de chaque nature que ce soit (prises, interrupteurs, etc.) à proximité de la mini-piscine doit être conforme aux normes et dispositions légales applicables dans le pays où est installée la mini-piscine. Pour le raccordement de mise à la terre prévu par les directives en vigueur (normes EN 60335.2.60), l'installateur doit utiliser la borne prévue à cet effet sur le boîtier électrique (2), et marquée du symbole . En particulier, il faudra nécessairement garantir l'équipotentialité de toutes les masses métalliques présentes autour de la mini-piscine (conduites hydrauliques, de gaz, éventuelles plates-formes métalliques sur le périmètre, etc.).
Les caractéristiques indiquées n'engagent pas JACUZZI EUROPE, qui se réserve le droit d'apporter toutes les modifications qu'elle jugera opportunes sans obligation de préavis ou de remplacement.
