EOLE 5-1 - Enceinte surround CABASSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte surround 5.1
Marque	CABASSE
Modèle	EOLE 5-1
Configuration	5 satellites + 1 caisson de graves Santorin 21
Type de haut-parleur satellite	Coaxial 2 voies (dôme tweeter et médium-grave)
Caisson de graves	Actif, 21 cm fibre cellulose, amplification intégrée
Dimensions satellite (sur base)	16 x 13 x 15 cm
Dimensions satellite (sur mur)	15 x 13 x 15 cm
Dimensions satellite (sur pied)	101 x 23,5 x 23,5 cm
Dimensions caisson	33 x 33 x 36 cm
Poids satellite	1,7 kg
Poids caisson	11,5 kg
Rendement satellite	91 dB (1 W/1 m)
Bande passante satellite	170 Hz - 22 kHz
Bande passante caisson	35 Hz - 200 Hz
Impédance nominale satellite	8 ohms
Puissance admissible satellite	70 W (crête 490 W)
Puissance admissible caisson	250 W (crête 750 W)
Blindage magnétique satellite	Oui
Finitions disponibles	Noir brillant, blanc brillant, argent
Alimentation caisson	Secteur (câble fourni)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité. Respecter les niveaux de puissance pour éviter la distorsion.
Pièces détachées et réparabilité	Contacter le service après-vente CABASSE pour toute pièce ou réparation.
Fonctions principales	Système home cinéma 5.1, montage mural ou sur pied, caisson de graves intégré

FOIRE AUX QUESTIONS - EOLE 5-1 CABASSE

Comment brancher les satellites au caisson de graves ?

Utilisez les câbles d'enceinte fournis. Connectez chaque satellite à la sortie correspondante du caisson (numérotée FL, FR, C, SL, SR). Assurez-vous de respecter la polarité (+/-).

Puis-je utiliser ce système sans caisson de graves ?

Non, le système EOLE 5-1 est conçu pour fonctionner avec son caisson Santorin 21. Les satellites ne peuvent pas reproduire les basses fréquences seuls.

Quelle est la puissance d'ampli recommandée ?

Un ampli home cinéma de 50 à 100 W par canal (sous 8 ohms) est idéal pour les satellites. Le caisson est actif et ne nécessite pas d'amplification externe.

Comment régler la phase du caisson de graves ?

Le caisson Santorin 21 dispose d'un commutateur de phase 0°-180°. Réglez-le sur la position qui donne le meilleur rendu dans votre pièce, généralement 0° pour une intégration naturelle.

Puis-je monter les satellites au mur ?

Oui, les satellites sont livrés avec des supports muraux. Fixez-les solidement aux murs à l'aide des chevilles et vis adaptées (non fournies).

Que faire en cas de distorsion ?

Réduisez le volume de l'ampli ou du caisson. Vérifiez que les câbles sont bien connectés et que les enceintes ne sont pas surchargées. Une distorsion persistante peut indiquer un problème technique.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec pour dépoussiérer. Pour les traces tenaces, humidifiez légèrement le chiffon avec de l'eau. Ne jamais utiliser de produits chimiques ou abrasifs.

Le système est-il compatible avec un ampli 7.1 ?

Oui, vous pouvez utiliser un ampli 7.1, mais seules 5 voies seront exploitées. Vous pouvez laisser les deux canaux supplémentaires non connectés ou les utiliser pour d'autres enceintes.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible gratuitement en téléchargement sur notice-facile.com au format PDF. Vous pouvez également demander une traduction dans votre langue.

Quelle est la garantie de ce système ?

La garantie standard CABASSE est de 2 ans. Pour plus de détails, consultez le manuel ou contactez le service client. Conservez la facture d'achat.

MODE D'EMPLOI EOLE 5-1 CABASSE

Thanks to miniaturization

of the 2-way coaxial

technology

developed for iO2,

the eOle system

is the smallest

of Cabasse's 5.1

satellite/subwoofer

systems.

Looks can be deceiving..

you can expect

an efficiency

of 5× 91 dB

and exceptional

dynamics and power

handling!

Everything is supplied

for a quick

and easy set-up.

Wall mounts

and bookshelves,

2 stands,

loudspeaker cables,

a full set of connectors,

5 satellites

and a Santorin 21

subwoofer are integral

components

of your system.

Cabasse

2-way coaxial driver including high efficiency dome tweeter and midrange-woofer assembled according to the Cabasse principles for Spatially Coherent Systems.

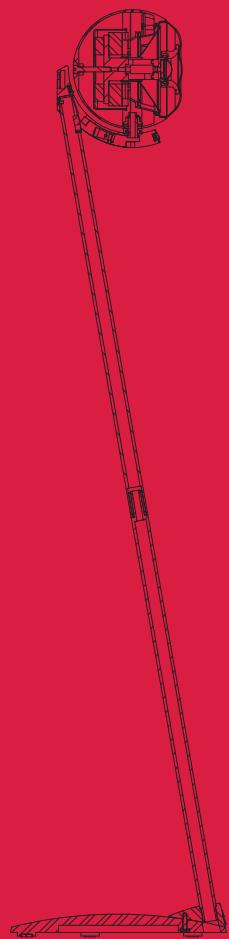

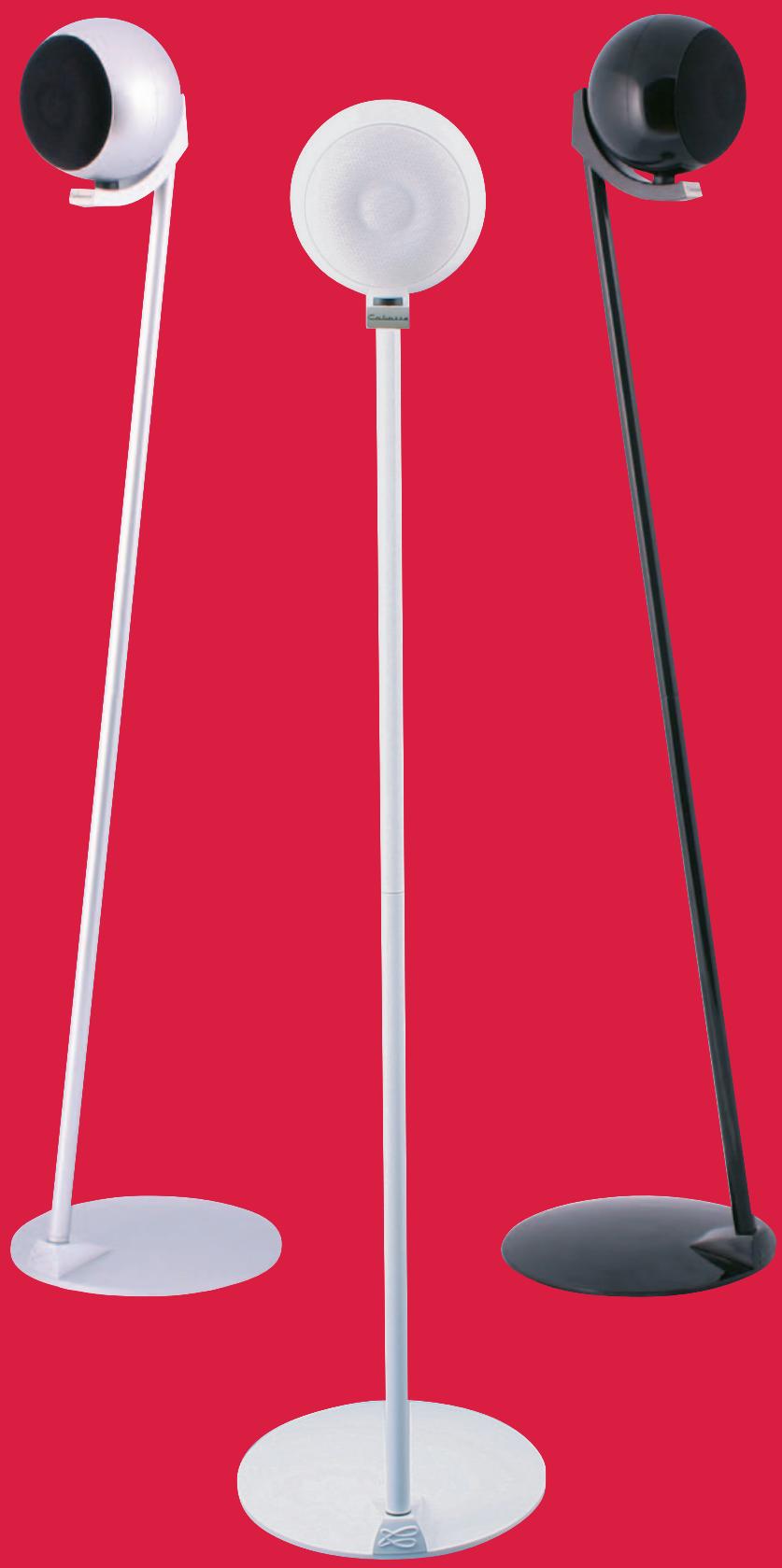

eOle

on stand

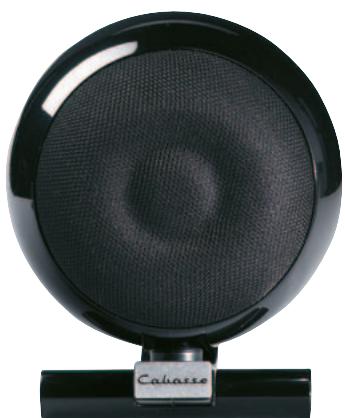

eOle

on base

SANTORIN 21

subwoofer

Utilisation	floorstanding on bookshelf / on wall	floorstanding
Ways	2	1
Drivers	1 x 10 cm (4") coaxial midrange-tweeter DOM18 / 10T15/2 Softdome / P2C	1 x 21 cm 21MT31 Fibre cellulose
Efficiency 1 W/1 m	91 dB	active
Filter	4000 Hz	20-200 Hz
Phase	-	0°-180°
Frequency bandwidth	170-22000 Hz	35-200 Hz
Nominal impedance	8 ohms	active
Minimum impedance	4 ohms	active
Power handling	70 W	250 W
Peak power handling	490 W	750 W
Magnetic shielding	yes	-
Dimensions H x W x D	Ø 13 cm - 5.1" eOle on base : 16 x 13 x 15 cm (6.3 "x 5.1" x 5.9") eOle on wall : 15 x 13 x 15 cm (5.9" x 5.1" x 5.9") eOle on stand : 101 x 23.5 x 23.5 cm (39.8" x 9.3" x 9.3")	33 x 33 x 36 cm (13" x 13" x 14.2")
Weight	1.7 kg	11.5 kg
Finish	glossy black glossy white silver	glossy black glossy white silver
