Type de produit	Hotte aspirante
Marque	ACEC
Modèle	HTN290
Installation	Murale ou sous meuble
Usage	Évacuation extérieure ou recyclage
Distance minimale au plan de cuisson	65 cm
Diamètre de raccordement	100 mm (ou 120 mm selon modèle)
Filtre à graisse type	Synthétique (lavable) ou métallique multi-couche
Filtre à charbon actif	Oui, remplacement tous les 3 mois
Éclairage	Lampe remplaçable
Nombre de vitesses	3 (petite, intermédiaire, grande)
Alimentation électrique	220-240 V, 50 Hz
Puissance moteur	Non spécifiée (estimation 200 W)
Classe d'isolation	Classe II (double isolement) ou I selon version
Sécurité	Distance minimale, débrancher avant entretien, interrupteur bipolaire
Entretien filtre à graisse synthétique	Lavage tous les 2 mois, remplacement après 5-6 lavages
Entretien filtre à graisse métallique	Lavage mensuel (lave-vaisselle possible)
Nettoyage extérieur	Eau tiède et détergent neutre, pas d'abrasifs
Pièces détachées	Filtres à graisse, filtre charbon, lampes
Réparabilité	Réparation par spécialiste recommandée
Garantie	Non spécifiée (généralement 2 ans)

FOIRE AUX QUESTIONS - HTN290 ACEC

Comment installer la hotte ACEC HTN290 ?

L'installation peut être murale ou sous meuble. Utilisez le gabarit de perçage fourni pour les trous. Respectez une distance minimale de 65 cm au-dessus du plan de cuisson. Pour les détails, consultez la section Montage de la notice.

Comment nettoyer le filtre à graisse ?

Selon le type de filtre : si synthétique, lavez-le tous les 2 mois à l'eau tiède savonnée et remplacez-le après 5 à 6 lavages. Si métallique multi-couche, lavez-le mensuellement à l'eau tiède avec un détergent ou au lave-vaisselle. Laissez sécher avant de remettre.

Quand faut-il remplacer le filtre à charbon actif ?

En version recyclage, remplacez le filtre à charbon actif tous les 3 mois pour un rendement optimal. Pour le retirer, ouvrez la grille, dévissez le pommeau central et tournez le filtre dans le sens inverse des aiguilles d'une montre.

Comment passer de l'évacuation au recyclage ?

Ouvrez la grille d'aspiration, positionnez le levier de conversion ou l'aiguille sur la position 'filtrante'. Installez le filtre à charbon actif en le tournant dans le sens des aiguilles d'une montre. La hotte peut rester raccordée à un conduit.

Que faire si l'éclairage ne fonctionne pas ?

Débranchez l'appareil, ouvrez la grille d'aspiration et vérifiez que la lampe est bien vissée. Si nécessaire, remplacez-la par une lampe de même type et puissance.

Quelle est la distance de sécurité entre la hotte et la cuisinière ?

La distance minimale est de 65 cm entre le plan de cuisson et la hotte. Ne jamais faire flamber des préparations sous la hotte.

Comment nettoyer l'extérieur de la hotte ?

Utilisez de l'eau tiède avec un détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques. Débranchez la hotte avant tout nettoyage.

Quels types de filtres à graisse existent ?

Deux types principaux : un filtre synthétique (mince, à perdre ou lavable) et un filtre métallique multi-couche. Consultez la notice pour identifier le vôtre.

La hotte fait du bruit, est-ce normal ?

Un léger bruit est normal. Assurez-vous que les filtres sont propres et bien installés. Si le bruit est excessif, contactez un spécialiste.

Puis-je utiliser la hotte sans raccordement extérieur ?

Oui, en version recyclage. Installez un filtre à charbon actif pour absorber les odeurs. La hotte fonctionne en circuit fermé.

MODE D'EMPLOI HTN290 ACEC

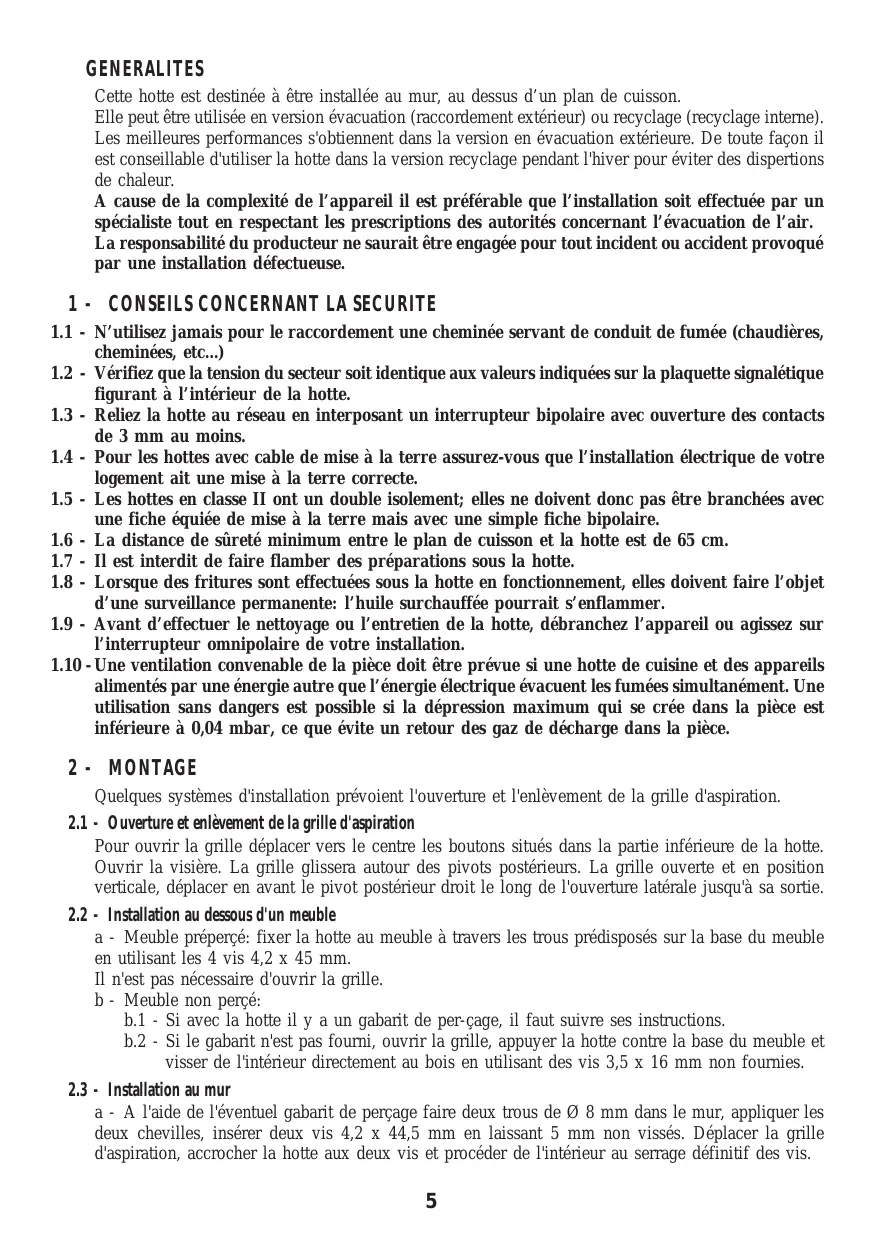

Cette hotte est destinée à être installée au mur, au-dessus d'un plan de cuisson.

Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). Les performances s'obtiennent dans la version en évacuation extérieure. De toute façon, il est envisageable d'utiliser la hotte dans la version recyclage pendant l'hiver pour éviter des dispersions de chaleur.

A cause de la complexité de l'appareil, il est préférable que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air. La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation déficiente.

1 - Conseils concernant la sécurité

1.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...). 1.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte. 1.3 - Reliez la hotte au réseau en intercalant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins. 1.4 - Pour les hottes avec câble de mise à la terre, assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte. 1.5 - Les hottes en classe II ont un double isolement ; elles ne doivent donc pas être branchées avec une fiche équipée de mise à la terre mais avec une simple fiche bipolaire. 1.6 - La distance de suspension minimum entre le plan de cuisson et la hotte est de 65 cm. 1.7 - Il est interdit de faire flamber des préparations sous la hotte. 1.8 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente : l'huile surchauffée pourrait s'enflammer. 1.9 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation. 1.10 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuent les fumées simultanément. Une utilisation sans danger est possible si la dépression maximale qui se crée dans la pièce est inférieure à 0,04 mbar, ce qui évite un retour des gaz de décharge dans la pièce.

2 - Montage

Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration. 2.1 - Ouverture et enlèvement de la grille d'aspiration

Pour ouvrir la grille, déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. Ouvrir la visière. La grille glissera autour des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant le pivot postérieur droit le long de l'ouverture latérale jusqu'à sa sortie. 2.2 - Installation au-dessous d'un meuble

a - Meuble prépercé : fixer la hotte au meuble à travers les trous prédisposés sur la base du meuble en utilisant les 4 vis 4,2 × 45 ~mm.

Il n'est pas nécessaire d'ouvrir la grille.

b.1 - Si avec la hotte il y a un gabarit de perçage, il faut suivre ses instructions. b.2 - Si le gabarit n'est pas fourni, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de l'intérieur directement au bois en utilisant des vis 3,5 × 16 ~mm non fournies.

2.3 - Installation au mur

a - À l'aide de l'éventuel gabarit de perçage, faire deux troughs de 0.8 mm dans le mur, appliquer les deux chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration, accrocher la hotte aux deux vis et procéder de l'intérieur au serrage définitif des vis.

b - Si le gabarit n'est pas disponible, faire deux troughs 0.8mm, insérer chevilles et vis et proceder comme au paragraphe a. c - Pour une installation au mur avec des équerres (en option) s'en tener aux instructions reportées sur le gabarit annexe. d - Respecter le conseil 1.6.

2.4 - Choix de la version

aEvacuation

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "aspirante" à la fin de son parcours. Enlever, si fourni, le filtre à charbon, en dévissant le pommeau central ou en tournant lentement dans le sens contraire à celui des aiguilles d'une montre pour décrocher l'attaque centrale à baïonnette.

Relier le tuyau extérieur à un anneau de raccord 100mm (ou 120mm pour quelques modèles) situé au-dessous ou à l'arête selon les nécessités.

Obstruer la sortie non utilisée avec le cache prévu à cet effet.

Respecter le conseil 1.1.

b - Recyclage

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "filtrante" à la fin de son parcours.

Appliquer le filtre à charbon actif au support du moteur à l'aide du pommeau central en tournant lentement dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baïonnette.

La hotte peut eventuellement rester branchée à un conduit.

2.5 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraphe 1 concernant la sécurité. 2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

3 - Fonctionnement

3.1 - Les interrupteurs actionnent la mise en marche, le réglage des vitesses du moteur et l'illumination du plan de cuisson.

Pour obtenir des performances optimales, il est conseillé d'utiliser la vitesse la plus élevée en cas de forte concentration d'odeurs et de vapeurs, la vitesse intermédiaire ou la petite vitesse pour maintenir l'air propre avec une faible consommation d'énergie.

Mettre la hotte en fonctionnement avant le début d'une cuisson et laisser-la fonctionner encore quelques minutes après la fin de cuisson.

3.2 - Respecter scrupuleusement les conseils 1.7 et 1.8.

4 - Entretien et nettoyage

Un bon entretien est la garantie d'un bon fonctionnement et d'un bon rendement de la hotte.

ATTENTION: L'accumulation de graisse à l'intérieur du filtre peut nuir au rendement de l'appareil et provoquer des risques de feu. On conseille cependant de respecter les instructions ci-dessous.

4.1 - Filtre à graisse

Il s'agit d'un filtre mécanique, fourni en différents types alternatifs, qui retient les particules de graisse.

Il est situé à l'intérieur de la grille d'aspiration. Pour l'entretien, agir comme suit:

a - Généralités

Pour enlever n'importe quel type de filtre, ouvrir la grille et déplacer les arrêts métalliques.

b - Filtre mince à perdre

(epaisseur 1mm environ). Ce filtre ne peut être lavé; il doit être remplacé tous les deux mois.

Si le filtre est fourni d'indicateurs chimiques de saturation, il faut le substituer si:

b.1 - La couleur violet des. POIS visibles à l'ex-terieur aura couvert toute la surface du filtre. b.2 - La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.

c - Filtre synthétique

Il doit être lavé tous les 2 mois à l'eau tiède savonnée; laisser-le sécher sur une source de chaleur à 40°C maximum après l'avoir tordu légèrement. Substituer-le après 5 ou 6 lavages.

d - Filtre métallique multi-couche

Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouvez également le laver dans votre lave-vaisselle. Laisser-le sécher avant de le replacer.

4.2 - Filtre à charbon actif

Il s'agit d'un filtre chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille et dévisser le pommeau central en métal. Tourner légèrement le filtre dans le sens contraire à celui des aiguilles d'une montre jusqu'à décrocher la barionette centrale. Pour le replacer procéder en série inverse. Afin d'obtenir le meilleur rendement, ce filtre doit être remplacé tous les trois mois.

4.3 - Éclairage

Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrôler qu'elle soit bien vissée. S'il est nécessaire, substituer-la par une autre du même type et de la même puissance.

4.4 - Nettoyage

Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques.

Pour toutes les opérations du point 4.1 au point 4.4, respecter scrupuleusement le conseil 1.9, particulièrement pour l'opération 4.3.
