Type de produit	Hotte aspirante
Marque	ACEC
Modèle	HTN260
Installation	Murale ou sous meuble
Version d'utilisation	Évacuation extérieure ou recyclage interne
Distance minimale au plan de cuisson	65 cm
Diamètre de raccordement	100 mm (120 mm selon modèle)
Alimentation électrique	220-240 V, 50 Hz
Classe électrique	II (double isolement) ou avec mise à la terre
Puissance d'éclairage	Lampe de type identique à remplacer si défaillante
Nombre de vitesses	3 vitesses (petite, intermédiaire, élevée)
Filtre à graisse	Mécanique, type mince perdu, synthétique ou métallique multi-couche
Entretien filtre à graisse	Lavage tous les 1 à 2 mois selon type ; remplacement périodique
Filtre à charbon actif	Pour version recyclage, remplacement tous les 3 mois
Nettoyage	Eau tiède et détergent neutre ; pas de produits abrasifs
Dimensions (L x P x H)	Environ 60 x 50 x 30 cm (estimation)
Poids	Environ 10-15 kg (estimation)
Sécurité	Interrupteur bipolaire avec ouverture de contacts ≥3 mm
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - HTN260 ACEC

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm pour respecter les normes de sécurité.

Puis-je utiliser la hotte en version recyclage ?

Oui, la hotte peut être utilisée en version recyclage avec un filtre à charbon actif installé. Cela évite la dispersion de chaleur en hiver.

Comment nettoyer le filtre à graisse métallique ?

Lavez le filtre métallique une fois par mois à l'eau tiède avec un détergent normal. Vous pouvez aussi le passer au lave-vaisselle. Séchez-le avant de le remettre en place.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les trois mois pour un bon rendement.

Comment remplacer une lampe défectueuse ?

Ouvrez la grille d'aspiration, vérifiez que la lampe est bien vissée. Si elle ne fonctionne toujours pas, remplacez-la par une lampe de même type et puissance.

Que faire si la hotte ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique et l'interrupteur. Assurez-vous que la hotte est bien branchée. Si le problème persiste, contactez un professionnel.

Puis-je installer la hotte moi-même ?

Il est recommandé de faire appel à un spécialiste pour l'installation, car l'appareil est complexe et nécessite le respect des normes d'évacuation.

Quel type de filtre à graisse est fourni avec la hotte ?

Plusieurs types de filtres peuvent être fournis : filtre mince à perdre, filtre synthétique ou filtre métallique multi-couche. Vérifiez le manuel pour identifier votre modèle.

Comment choisir entre évacuation et recyclage ?

La version évacuation offre de meilleures performances. Utilisez le recyclage si l'évacuation extérieure n'est pas possible ou pour éviter les pertes de chaleur en hiver.

Comment entretenir la hotte pour éviter les risques de feu ?

Nettoyez régulièrement les filtres à graisse pour éviter l'accumulation de graisse. Ne faites jamais flamber de préparations sous la hotte et surveillez les fritures en continu.

MODE D'EMPLOI HTN260 ACEC

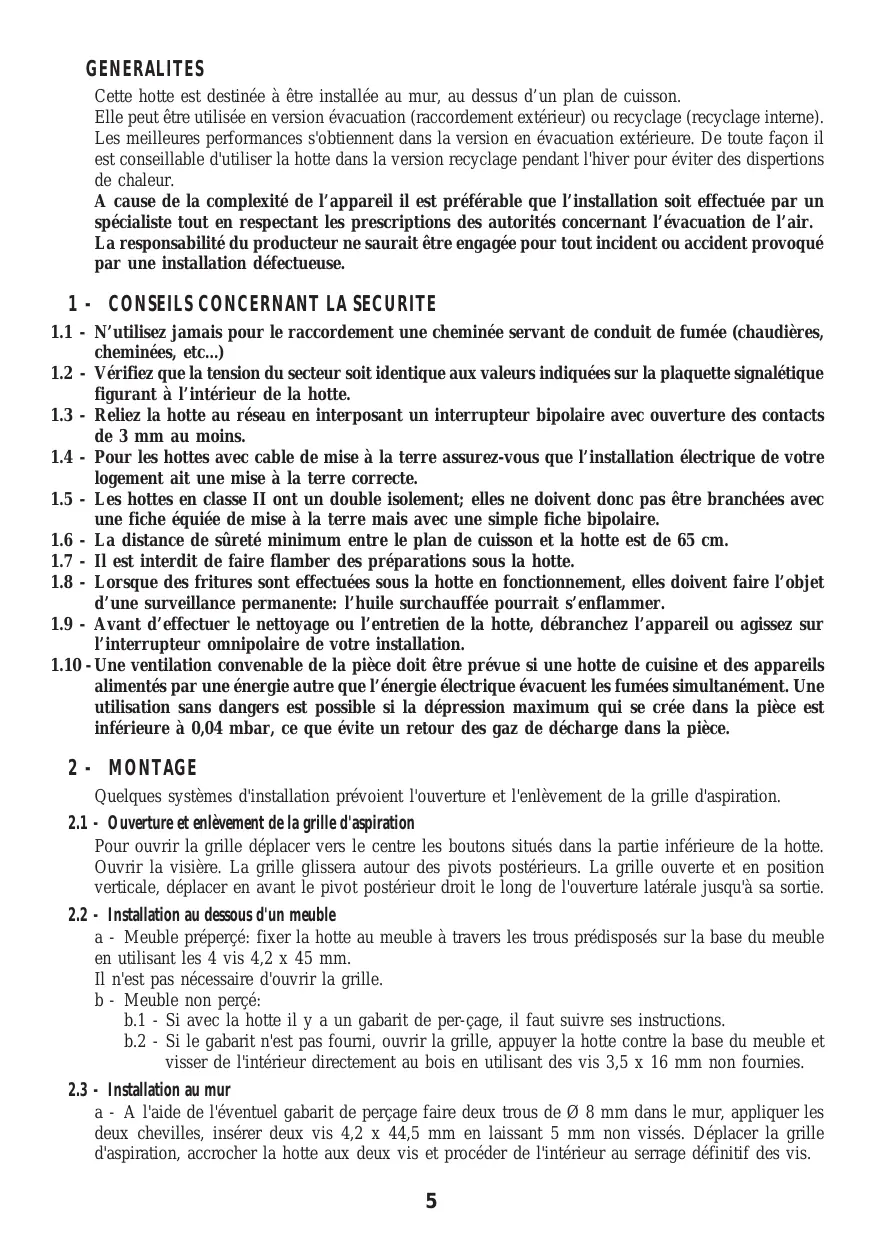

Cette hotte est destinée à être installée au mur, au-dessus d'un plan de cuisson.

Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). Les performances s'obtiennent dans la version en évacuation extérieure. De toute façon, il est envisageable d'utiliser la hotte dans la version recyclage pendant l'hiver pour éviter des dispersions de chaleur.

A cause de la complexité de l'appareil, il est préférable que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air. La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation déficiente.

1 - Conseils concernant la sécurité

1.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...). 1.2 - Vérifief que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte. 1.3 - Reliez la hotte au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins. 1.4 - Pour les hottes avec câble de mise à la terre, assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte. 1.5 - Les hottes en classe II ont un double isolement ; elles ne doivent donc pas être branchées avec une fiche équipée de mise à la terre mais avec une simple fiche bipolaire. 1.6 - La distance de surtension minimum entre le plan de cuisson et la hotte est de 65 cm. 1.7 - Il est interdit de faire flamber des préparations sous la hotte. 1.8 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente : l'huile surchauffée pourrait s'enflammer. 1.9 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation. 1.10 - Une ventilation convenable de la perce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuent les fumées simultanément. Une utilisation sans danger est possible si la dépression maximale qui se crée dans la perce est inférieure à 0,04 mbar, ce qui évite un retour des gaz de décharge dans la perce.

2 - Montage

Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration. 2.1 - Ouverture et enlèvement de la grille d'aspiration

Pour ouvrir la grille, déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. Ouvrir la visière. La grille glissera autour des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant le pivot postérieur droit le long de l'ouverture latérale jusqu'à sa sortie. 2.2 - Installation au-dessous d'un meuble

a - Meuble prépercé: fixer la hotte au meuble à travers les trous prédisposés sur la base du meuble en utilisant les 4 vis 4,2 × 45 ~mm.

Il n'est pas nécessaire d'ouvrir la grille.

b.1 - Si avec la hotte il y a un gabarit de perçage, il faut suivre ses instructions. b.2 - Si le gabarit n'est pas fourni, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de l'intérieur directement au bois en utilisant des vis 3.5 × 16 ~mm non fournies.

2.3 - Installation au mur

a - À l'aide de l'éventuel gabarit de perçage, faire deux troughs de 0.8 mm dans le mur, appliquer les deux chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration, accrocher la hotte aux deux vis et passer de l'intérieur au serrage définitif des vis.

b - Si le gabarit n'est pas disponible, faire deux troughs 0.8mm, insérer chevilles et vis et proceder comme au paragraphe a. c - Pour une installation au mur avec des équerres (en option) s'en tener aux instructions reportées sur le gabarit annexe. d - Respecter le conseil 1.6.

2.4 - Choix de la version

aEvacuation

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "aspirante" à la fin de son parcours. Enlever, si fourni, le filtre à charbon, en dévissant le pommeau central ou en tournant lentement dans le sens contraire à celui des aiguilles d'une montre pour décrocher l'attaque centrale à baïonnette.

Relier le tuyau extérieur à un anneau de raccord 100mm (ou 120mm pour quelques modèles) situé au-dessous ou à l'arête selon les nécessités.

Obstruer la sortie non utilisée avec le cache prévu à cet effet.

Respecter le conseil 1.1.

b - Recyclage

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "filtrante" à la fin de son parcours.

Appliquer le filtre à charbon actif au support du moteur à l'aide du pommeau central en tournant lentement dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baïonnette.

La hotte peut eventuellement rester branchée à un conduit.

2.5 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraphe 1 concernant la sécurité. 2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

3 - Fonctionnement

3.1 - Les interrupteurs actionnent la mise en marche, le réglage des vitesses du moteur et l'illumination du plan de cuisson.

Pour obtenir des performances optimales, il est conseillé d'utiliser la vitesse la plus élevée en cas de forte concentration d'odeurs et de vapeurs, la vitesse intermédiaire ou la petite vitesse pour maintenir l'air propre avec une faible consommation d'énergie.

Mettre la hotte en fonctionnement avant le début d'une cuisson et laisser-la fonctionner encore quelques minutes après la fin de cuisson.

3.2 - Respecter scrupuleusement les conseils 1.7 et 1.8.

4 - Entretien et nettoyage

Un bon entretien est la garantie d'un bon fonctionnement et d'un bon rendement de la hotte.

ATTENTION: L'accumulation de graisse à l'intérieur du filtre peut nuire au rendement de l'appareil et provoquer des risques de feu. On conseille cependant de respecter les instructions ci-dessous.

4.1 - Filtré à graisse

Il s'agit d'un filtre mécanique, fourni en différents types alternatifs, qui retient les particules de graisse.

Il est situé à l'intérieur de la grille d'aspiration. Pour l'entretien, agir comme suit:

a - Généralités

Pour enlever n'importe quel type de filtre, ouvrir la grille et déplacer les arrêts métalliques.

b - Filtre mince à perdre

(epaisseur 1mm environ). Ce filtre ne peut être lavé; il doit être remplacé tous les deux mois.

Si le filtre est fourni d'indicateurs chimiques de saturation, il faut le substituer si:

b.1 - La couleur violet des. POIS visibles à l'ex-terieur aura couvert toute la surface du filtre. b.2 - La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.

c - Filtre synthétique

Il doit être lavé tous les 2 mois à l'eau tiède savonnée; laisser-le sécher sur une source de chaleur à 40°C maximum après l'avoir tordu légèrement. Substituer-le après 5 ou 6 lavages.

d - Filtre métallique multi-couche

Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouvez également le laver dans votre lave-vaisselle. Laisser-le sécher avant de le replacer.

4.2 - Filtre à charbon actif

Il s'agit d'un filtre chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille et dévisser le pommeau central en métal. Tourner légèrement le filtre dans le sens contraire à celui des aiguilles d'une montre jusqu'à décrocher la barionette centrale. Pour le replacer procéder en série inverse. Afin d'obtenir le meilleur rendement, ce filtre doit être remplacé tous les trois mois.

4.3 - Éclairage

Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrôler qu'elle soit bien visée. S'il est nécessaire, substituer-la par une autre du même type et de la même puissance.

4.4 - Nettoyage

Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques.

Pour toutes les opérations du point 4.1 au point 4.4, respecter scrupuleusement le conseil 1.9, particulièrement pour l'opération 4.3.
