Type de produit	Hotte aspirante murale
Marque	ACEC
Modèle	HTN160
Utilisation	Évacuation extérieure ou recyclage interne
Alimentation électrique	220-240 V, 50 Hz
Classe électrique	Classe II (double isolement)
Commandes	Interrupteurs mécaniques (marche, vitesse, éclairage)
Vitesses moteur	3 vitesses
Éclairage	Ampoule amovible (type à contrôler sur l’appareil)
Distance minimale au plan de cuisson	65 cm
Filtre à graisse	Amovible, plusieurs types (jetable ou lavable)
Filtre à charbon actif	Optionnel, remplacement tous les 3 mois
Installation	Murale ou sous meuble
Nettoyage extérieur	Eau tiède et détergent neutre
Sécurité	Débrancher avant entretien, interrupteur bipolaire recommandé
Diamètre raccord évacuation	100 mm (ou 120 mm selon modèle)
Version recyclage	Possible avec filtre à charbon actif

FOIRE AUX QUESTIONS - HTN160 ACEC

Comment installer la hotte ACEC HTN160 au mur ?

Percez deux trous de 0,8 mm dans le mur, insérez les chevilles et vissez les vis en laissant 5 mm de jeu. Accrochez la hotte aux vis et serrez définitivement de l’intérieur. Respectez une distance minimale de 65 cm entre le plan de cuisson et la hotte.

Puis-je utiliser la hotte en mode recyclage ?

Oui, positionnez le levier sur "filtrante" et installez un filtre à charbon actif. La hotte peut rester raccordée à un conduit extérieur si nécessaire.

Comment nettoyer le filtre à graisse métallique ?

Lavez-le tous les mois à l’eau tiède avec un détergent normal ou au lave-vaisselle. Séchez-le soigneusement avant de le replacer.

Quand remplacer le filtre à charbon actif ?

Remplacez-le tous les 3 mois pour conserver une bonne efficacité antis odeurs. Dévissez le pommeau central et tournez le filtre dans le sens contraire des aiguilles d’une montre pour le retirer.

Que faire si l’éclairage ne fonctionne plus ?

Ouvrez la grille d’aspiration, vérifiez que l’ampoule est bien vissée. Si elle est défectueuse, remplacez-la par une ampoule du même type et de même puissance.

Quelle est la consommation électrique de la hotte ?

La consommation dépend du moteur et de l’éclairage. Les valeurs exactes figurent sur la plaquette signalétique à l’intérieur de la hotte. Comptez environ 150-250 W pour le moteur et 20-40 W pour l’éclairage.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, le filtre à graisse est indispensable. Il retient les particules grasses et évite les risques d’incendie. Remplacez-le ou nettoyez-le selon son type.

Comment régler les vitesses d’aspiration ?

Utilisez les interrupteurs dédiés : la vitesse la plus élevée pour les fortes odeurs et vapeurs, les vitesses intermédiaire ou faible pour un fonctionnement silencieux et économique.

Quels produits de nettoyage utiliser pour la hotte ?

Utilisez de l’eau tiède avec un détergent liquide neutre. N’utilisez jamais de produits abrasifs ou caustiques qui risqueraient d’abîmer la surface.

Que faire en cas d’odeur de brûlé ou de fumée excessive ?

Éteignez immédiatement la hotte et le plan de cuisson. Vérifiez l’état du filtre à graisse et du filtre à charbon (si installé). Si la fumée persiste, contactez un professionnel.

MODE D'EMPLOI HTN160 ACEC

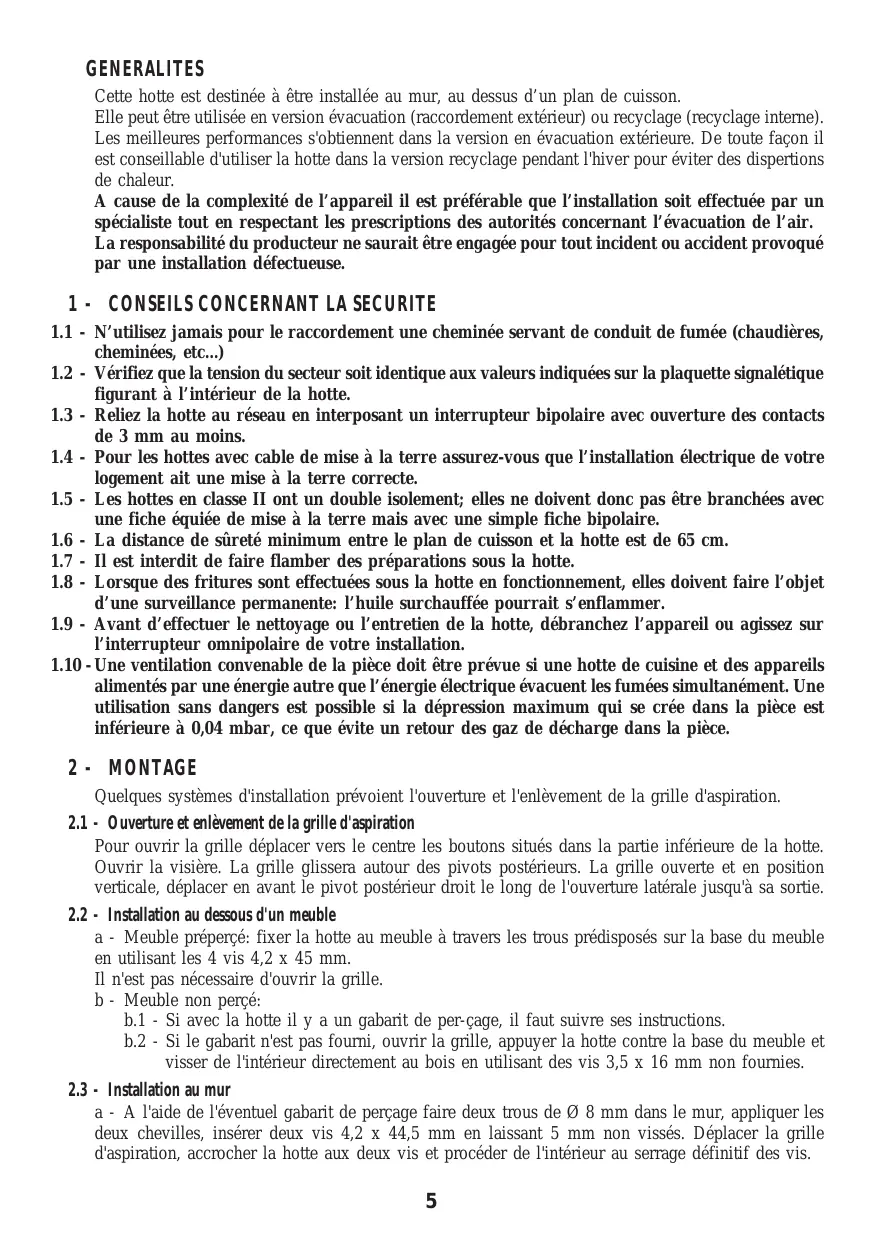

Cette hotte est destinée à être installée au mur, au-dessus d'un plan de cuisson.

Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). Les performances s'obtiennent dans la version en évacuation extérieure. De toute façon, il est envisageable d'utiliser la hotte dans la version recyclage pendant l'hiver pour éviter des dispersions de chaleur.

A cause de la complexité de l'appareil, il est préférable que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air. La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation déficiente.

1 - Conseils concernant la sécurité

1.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...). 1.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte. 1.3 - Reliez la hotte au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins. 1.4 - Pour les hottes avec câble de mise à la terre, assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte. 1.5 - Les hottes en classe II ont un double isolement ; elles ne doivent donc pas être branchées avec une fiche équipée de mise à la terre mais avec une simple fiche bipolaire. 1.6 - La distance de surtension minimum entre le plan de cuisson et la hotte est de 65 cm. 1.7 - Il est interdit de faire flamber des préparations sous la hotte. 1.8 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente : l'huile surchauffée pourrait s'enflammer. 1.9 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation. 1.10 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuant les fumées simultanément. Une utilisation sans danger est possible si la dépression maximale qui se crée dans la pièce est inférieure à 0,04 mbar, ce qui évite un retour des gaz de décharge dans la pièce.

2 - Montage

Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration. 2.1 - Ouverture et enlèvement de la grille d'aspiration

Pour ouvrir la grille, déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. Ouvrir la visière. La grille glissera autour des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant le pivot postérieur droit le long de l'ouverture latérale jusqu'à sa sortie. 2.2 - Installation au-dessous d'un meuble

a - Meuble prépercé : fixer la hotte au meuble à travers les trous prédisposés sur la base du meuble en utilisant les 4 vis 4,2 × 45 ~mm.

Il n'est pas nécessaire d'ouvrir la grille.

b.1 - Si avec la hotte il y a un gabarit de perçage, il faut suivre ses instructions. b.2 - Si le gabarit n'est pas fourni, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de l'intérieur directement au bois en utilisant des vis 3,5 × 16 ~mm non fournies.

2.3 - Installation au mur

a - À l'aide de l'éventuel gabarit de perçage, faire deux troughs de 0.8 mm dans le mur, appliquer les deux chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration, accrocher la hotte aux deux vis et procéder de l'intérieur au serrage définitif des vis.

b - Si le gabarit n'est pas disponible, faire deux troughs 0.8mm, insérer chevilles et vis et proceder comme au paragraphe a. c - Pour une installation au mur avec des équerres (en option) s'en tener aux instructions reportées sur le gabarit annexe. d - Respecter le conseil 1.6.

2.4 - Choix de la version

aEvacuation

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "aspirante" à la fin de son parcours. Enlever, si fourni, le filtre à charbon, en dévissant le pommeau central ou en tournant lentement dans le sens contraire à celui des aiguilles d'une montre pour décrocher l'attaque centrale à baïonnette.

Relier le tuyau extérieur à un anneau de raccord 100mm (ou 120mm pour quelques modèles) situé au-dessous ou à l'arête selon les nécessités.

Obstruer la sortie non utilisée avec le cache prévu à cet effet.

Respecter le conseil 1.1.

b - Recyclage

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "filtrante" à la fin de son parcours.

Appliquer le filtre à charbon actif au support du moteur à l'aide du pommeau central en tournant lentement dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baïonnette.

La hotte peut eventuellement rester branchée à un conduit.

2.5 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraphe 1 concernant la sécurité. 2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

3 - Fonctionnement

3.1 - Les interrupteurs actionnent la mise en marche, le réglage des vitesses du moteur et l'illumination du plan de cuisson.

Pour obtenir des performances optimales, il est conseillé d'utiliser la vitesse la plus élevée en cas de forte concentration d'odeurs et de vapeurs, la vitesse intermédiaire ou la petite vitesse pour maintenir l'air propre avec une faible consommation d'énergie.

Mettre la hotte en fonctionnement avant le début d'une cuisson et laisser-la fonctionner encore quelques minutes après la fin de cuisson.

3.2 - Respecter scrupuleusement les conseils 1.7 et 1.8.

4 - Entretien et nettoyage

Un bon entretien est la garantie d'un bon fonctionnement et d'un bon rendement de la hotte.

ATTENTION: L'accumulation de graisse à l'intérieur du filtre peut nuir au rendement de l'appareil et provoquer des risques de feu. On conseille cependant de respecter les instructions ci-dessous.

4.1 - Filtre à graisse

Il s'agit d'un filtre mécanique, fourni en différents types alternatifs, qui retient les particules de graisse.

Il est situé à l'intérieur de la grille d'aspiration. Pour l'entretien, agir comme suit:

a - Généralités

Pour enlever n'importe quel type de filtre, ouvrir la grille et déplacer les arrêts métalliques.

b - Filtre mince à perdre

(epaisseur 1mm environ). Ce filtre ne peut être lavé; il doit être remplacé tous les deux mois.

Si le filtre est fourni d'indicateurs chimiques de saturation, il faut le substituer si:

b.1 - La couleur violet des. POIS visibles à l'ex-terieur aura couvert toute la surface du filtre. b.2 - La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.

c - Filtre synthétique

Il doit être lavé tous les 2 mois à l'eau tiède savonnée; laisser-le sécher sur une source de chaleur à 40°C maximum après l'avoir tordu légèrement. Substituer-le après 5 ou 6 lavages.

d - Filtre métallique multi-couche

Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouvez également le laver dans votre lave-vaisselle. Laisser-le sécher avant de le replacer.

4.2 - Filtre à charbon actif

Il s'agit d'un filtre chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille et dévisser le pommeau central en métal. Tourner légèrement le filtre dans le sens contraire à celui des aiguilles d'une montre jusqu'à décrocher la barionette centrale. Pour le replacer procéder en série inverse. Afin d'obtenir le meilleur rendement, ce filtre doit être remplacé tous les trois mois.

4.3 - Éclairage

Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrôler qu'elle soit bien vissée. S'il est nécessaire, substituer-la par une autre du même type et de la même puissance.

4.4 - Nettoyage

Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques.

Pour toutes les opérations du point 4.1 au point 4.4, respecter scrupuleusement le conseil 1.9, particulièrement pour l'opération 4.3.
