Type de produit	Hotte aspirante murale
Marque	ACEC
Modèle	HCN65
Utilisation	Version évacuation ou recyclage
Hauteur minimale au-dessus du plan de cuisson	65 cm
Nombre de vitesses	3
Éclairage	Tube néon 15W ou 2 lampes 40W
Type de commande	Interrupteurs ou poussoirs
Filtre à graisses	Métallique, lavable au lave-vaisselle tous les 2 mois
Filtre à charbon actif	Remplacement tous les 4 mois, non lavable
Alimentation électrique	220-240 V, 50 Hz
Diamètre de sortie d'air	120 ou 150 mm
Installation	Murale, avec cheminée télescopique
Matériau	Acier inoxydable (surfaces)
Sécurité	Distance minimale 65 cm, débrancher avant entretien, mise à la terre obligatoire
Nettoyage	Chiffon humide et détergent liquide neutre, pas de produits abrasifs

FOIRE AUX QUESTIONS - HCN65 ACEC

Comment installer la hotte ACEC HCN65 ?

L'installation doit être effectuée par un spécialiste. Suivez l'ordre : montez les brides de support, accrochez le corps de hotte, raccordez l'électricité, connectez l'évacuation ou le recyclage, puis montez la cheminée télescopique.

Quelle est la hauteur minimale entre la hotte et la cuisinière ?

La distance minimale est de 65 cm entre le plan de cuisson et la hotte.

Comment nettoyer les filtres à graisses métalliques ?

Lavez les filtres à graisses tous les 2 mois avec un détergent du commerce. Vous pouvez aussi les passer au lave-vaisselle. Pour les démonter, soutenez le filtre et actionnez le verrou (fig. 12).

Quand faut-il changer les filtres à charbon actif ?

Les filtres à charbon actif ne sont pas lavables ; remplacez-les tous les 4 mois ou plus souvent selon l'utilisation. Tournez les dans le sens inverse des aiguilles d'une montre pour les enlever.

Comment remplacer l'éclairage de la hotte ?

L'éclairage est un tube néon de 15W ou des lampes de 40W. Pour changer le tube, retirez les agralettes de fixation, faites coulisser le verre vers les commandes, tirez légèrement vers le bas, puis sortez le verre. Remplacez la lampe et remontez en sens inverse (fig. 18).

Comment utiliser les vitesses d'aspiration ?

Sur les modèles à interrupteurs : touche V pour sélectionner la vitesse (1, 2 ou 3). Sur les modèles à poussoirs : touches V1, V2, V3 pour chaque vitesse. La vitesse 1 est silencieuse, la 2 pour usage normal, la 3 pour fortes vapeurs.

Puis-je utiliser la hotte en mode recyclage ?

Oui, en version recyclage l'air est réintroduit dans la pièce via les petites latérales de la cheminée inférieure. Utilisez le raccord filtrant R et ajoutez les filtres à charbon actif.

Quelles précautions de sécurité dois-je respecter ?

Ne jamais flamber sous la hotte, surveillez les fritures, débranchez l'appareil avant nettoyage, vérifiez la mise à la terre, et la distance minimale est de 65 cm.

Comment démonter la grille d'aspiration ?

Poussez vers l'arrière sur les verrous U, puis basculez la grille vers le bas pour la décrocher (fig. 13a, 13b). Pour retirer les filtres, ôtez les arrêts métalliques Q (fig. 13c).

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et l'interrupteur bipolaire. Assurez-vous que les filtres ne sont pas encrassés. Si le moteur ne tourne pas, contactez un professionnel. Consultez la notice pour les contrôles fonctionnels.

MODE D'EMPLOI HCN65 ACEC

Cette hotte est destinée à être installée au mur, au-dessus d'un plan de cuisson. Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). En raison de la complexité et du poids de l'appareil, il est préférable que l'installation soit effectuée par un spécialiste, tout en respectant les prescriptions des autorités concernant l'évacuation de l'air. La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.

2 - COMPOSANTS

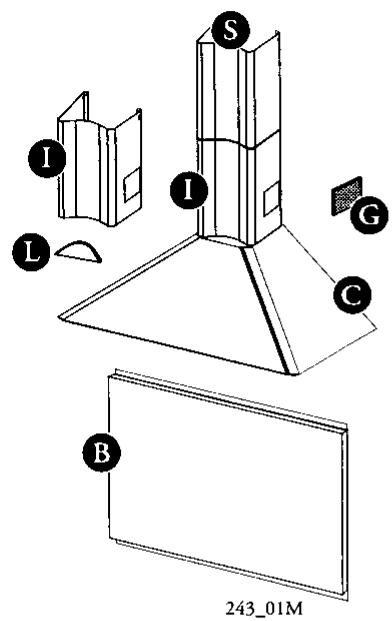

La hotte se compose de (fig. 1) : 2.1 - n. 1 corps de hotte complet avec commandes, éclairage et groupe d'aspiration. 2.2 - n. 1 cheminée télescopique composée de : n. 1 demi-cheminée supérieure S ; n. 1 demi-cheminée inférieure I ; 2.3 - n. 2 grilles directionnelles G (uniquement dans les versions spéciales) ; 2.4 - n. 1 bride de réduction Ø 150-120 A ; 2.5 - n. 1 raccord filtrant R ; 2.6 - n. 1 déflecteur D (uniquement dans les versions spéciales) ; 2.7 - n. 1 rallonge filtrante P (uniquement dans les versions spéciales, voir paragraphe 4.4, 1ère partie) ; 2.8 - n. 1 sachet contenant : n. 1 étrier 1 pour fixer le corps de hotte ; n. 2 brides 2 pour fixer la cheminée, vis, tampons et documents ; n. 1 insertion métallique pour la cheminée L. 2.9 - n. 1 fond optionnel B.

3 - CONSEILS CONCERNANT LA SÉCURITÉ

3.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc.). 3.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte. 3.3 - Reliez la hotte au réseau en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm. 3.4 - Assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte. 3.5 - La distance de sécurité minimale entre le plan de cuisson et la hotte est de 65 cm. 3.6 - Il est interdit de faire flamber des préparations sous la hotte. 3.7 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente : l'huile surchauffée pourrait s'enflammer. 3.8 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation. 3.9 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuent les fumées simultanément. Une utilisation sans danger est possible si la dépression maximale qui

se crée dans la pièce est inférieure à 0,04 mbar, ce qui évite un retour des gaz de décharge dans la pièce.

4 - INSTALLATION

Pour une installation plus facile, respectez l'ordre des opérations suivantes :

4.1 - Montage des brides de support ; 4.2 - Montage du corps de hotte ; 4.3 - Raccordement électrique et contrôle fonctionnel ; 4.4 - Connexion évacuation ou recyclage ; 4.5 - Montage de la cheminée télescopique.

4.1 - Montage des brides de support. Panneau mural (fig. 2a-b) :

1 - Tracer sur le mur une ligne verticale jusqu'au plafond, au centre de l'endroit prévu pour le montage de la hotte : elle sert pour effectuer l'alignement vertical des différentes parties. 2 - Positionnement des brides 1 :

Tracez une ligne horizontale à une distance du plan de cuisson de :

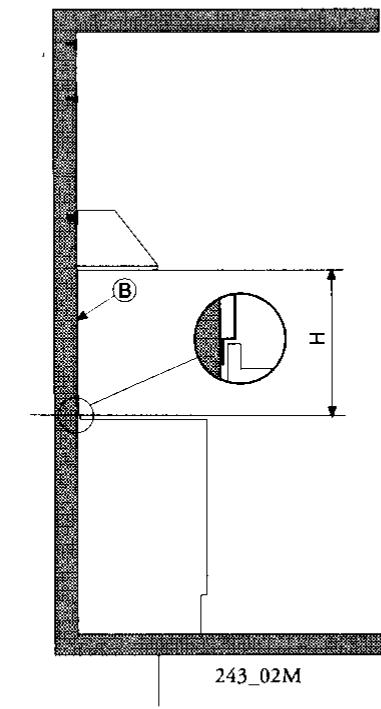

a) avec panneau (fig. 2a) d = 200 mm + H, où H = hauteur en mm de la partie visible du panneau. Cette cote, à cause des différents types de panneaux disponibles, doit être mesurée directement sur le panneau en notation. b) sans panneau (fig. 2b) d = 850 mm minimum. Marquez sur la ligne horizontale les trous pour fixer les brides 1 à une distance Y = 100 mm entre le centre des deux trous et le centre de la hotte.

3 - Positionnement des brides 2

a) Placez une des brides 2 sur le mur à environ 1 ou 2 mm du plafond ou de la limite supérieure en alignant son centre sur la ligne verticale. b) Marquez sur le mur les deux boutonnières de la bride. c) Placez l'autre bride 2 sur le mur, en l'alignant à la ligne verticale, à une distance X mesurée comme dans la fig. 2, identique à la hauteur de la demi-cheminée supérieure S en dotation avec la hotte. La cote X peut avoir différentes valeurs, selon la hauteur de la demi-cheminée supérieure. d) Marquez sur le mur les centres des boutonnières de la bride.

4 - Percez les centres marqués avec un foret Ø 8 mm. Fixez les brides 1 - 2 à fond, en utilisant les chevilles Ø 8 mm et les vis fournies avec l'appareil. 5 - Panneau mural (en option)

La hauteur de la hotte du plan de cuisson est déterminée dans ce cas par la hauteur du panneau F et par l'éventuelle hauteur du bord arrière du plan de la base. Le panneau doit être monté avant de monter le corps de hotte et, si on veut le fixer au mur soit en haut qu'en bas, il est nécessaire de le monter à la juste hauteur, avant de monter la base ou du moins le plan supérieur. À cause de la complexité de l'opération, il est préférable que l'installation soit effectuée par un spécialiste ou par une personne compétente qui connaisse les dimensions finales des meubles. En se limitant seulement à la fixation en haut, respectez l'ordre des opérations suivantes :

a) Mettez le panneau sur le plan de la base comme à la fig. 2a, placez-le contre le mur et centrez-le par rapport à la base. b) Marquez sur le mur les centres des deux trous supérieurs. c) Percez les centres marqués avec un foret 8 et fixez le panneau en utilisant les chevilles 8 et les vis en notation. d) L'éventuelle stabilisation de la partie inférieure, si nécessaire, est laissée à l'installateur.

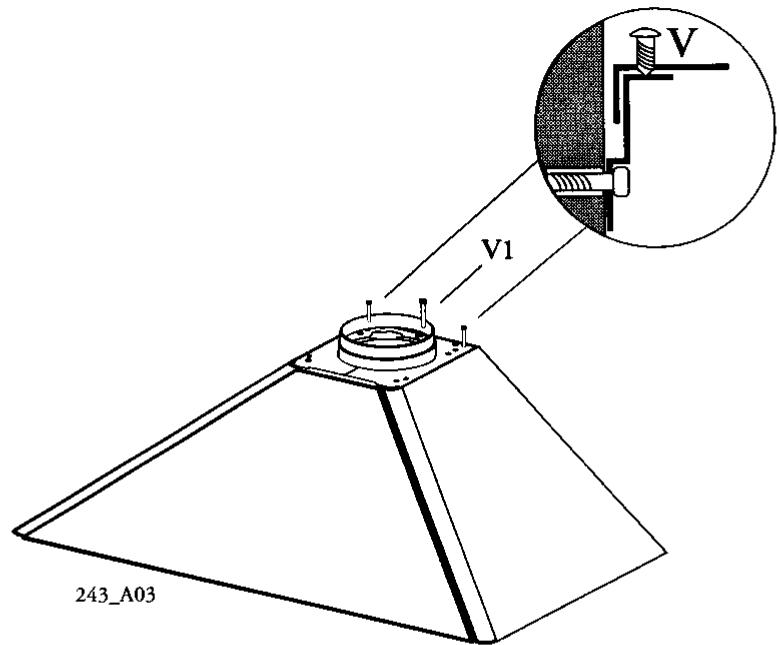

4.2 - Montage du corps de hotte (fig. 3).

1 - Régler les deux vis V (situées sur les points d'accrochage de la hotte) à moitié course environ. 2 - Accrocher la partie postérieure de la hotte à l'étrier de support 1 et l'ancrer au mur.

3 - Agir sur les vis V pour régler verticalement la hotte et la niveler horizontalement. 4 - Installer et serrer la vis centrale de fixation (fournie) V1 pour le blocage définitif.

4.3 - Raccordement électrique et contrôle fonctionnel.

1 - Il est nécessaire de respecter scrupuleusement les conseils 3.2, 3.3, 3.4 du paragraphe 3 concernant la sécurité. 2 - Le raccordement électrique effectué, vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

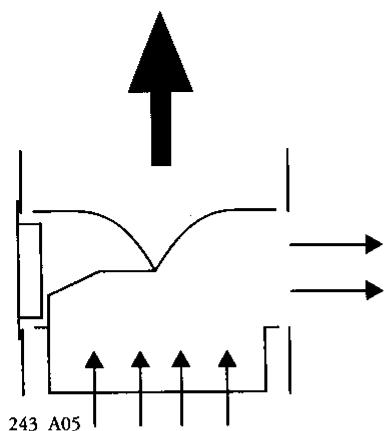

4.4 - Connexion évacuation ou recyclage

1 - Connexion évacuation

a) La hotte peut être branchée à un conduit extérieur, à travers un tuyau rigide ou flexible de 120 ou 150 mm ; le choix est laissé à l'installateur. Pour installer un tuyau Ø 120, il est nécessaire d'insérer la buse de réduction A sur la sortie du diffuseur (fig. 4). b) Fixez la buse de sortie de l'air au conduit d'évacuation extérieur en utilisant le tuyau rigide ou flexible à fixer avec des colliers. Le matériel nécessaire pour cette dernière opération doit être récupéré par l'installateur. Si l'on désire installer la hotte en version évacuation avec sortie latérale sur la cheminée inférieure à travers des tuyaux rectangulaires, il est nécessaire d'insérer le déflecteur D dans le raccord R pour boucher le trou non utilisé (fig. 5). c) Retirez les éventuels filtres à charbon actif (voir par. 3.3.2 partie 2a).

2 - Connexion recyclage

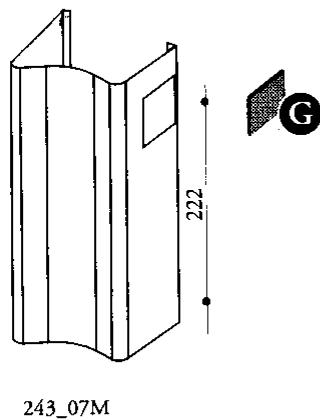

a. L'air est réintroduit dans le local à travers les deux petites grilles latérales placées sur la demi-cheminée inférieure I, tirées directement du métal (position basse fig. 6) ou en plastique mais reportées, caractérisées, pour différentes exigences, est caractérisée par deux différentes hauteurs (position basse fig. 6, position haute fig. 7). b) Position basse (fig. 6) : reliez le raccord filtrant R directement à la sortie ronde du diffuseur, en le poussant vers le bas. c) Position haute (fig. 7) : reliez le prolongateur P à la sortie ronde du diffuseur et appliquez de la même façon le raccord R sur le prolongateur P. d) Ajoutez les éventuels filtres à charbon actif à l'intérieur du corps de hotte (voir paragraphe 3.3.2 partie 2a). e) Cheminée avec petites grilles.

Note : N'appliquez pas encore les petites grilles directionnelles ; cette opération doit être effectuée en fin de montage.

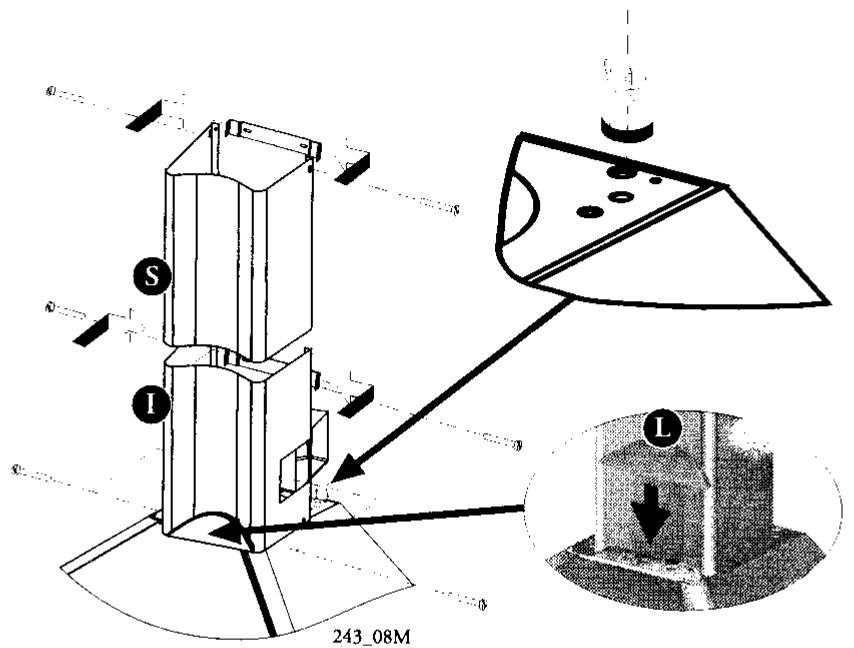

4.5 - Montage de la cheminée télescopique (fig. 8)

a) Appliquer, dans la partie supérieure de la hotte, les deux supports en plastique fournis en série. b) Pour appliquer la demi-cheminée supérieure S, élargissez légèrement les deux pans latéraux, accrochez-les derrière les brides 2 et refermez-les jusqu'à la butée. Fixez la demi-cheminée aux brides 2 en utilisant quatre vis fournies. c) Appliquez de la même façon la demi-cheminée inférieure I entre la bride inférieure 2 et le mur. Fixez le semi-tube aux supports en plastique avec deux des vis fournies dans les accessoires. d) Cheminée avec petites grilles : encliquetez les deux petites grilles dans leur logement de façon à ce que le symbole ▲ soit orienté vers le haut et le symbole ▷ vers le devant. En outre, pour les versions recyclage, vérifiez que les grilles s'insèrent correctement à l'intérieur du raccord filtrant R (fig. 9). e) Introduire en appuyant le détail L.

2ème Partie - INSTRUCTIONS POUR L'UTILISATION ET L'ENTRETIEN

1 - CONSEILS CONCERNANT LA SÉCURITÉ

Il est absolument nécessaire de respecter tous les avertissements du paragraphe 3 de la première partie - Instructions pour l'installation. En outre, il est très important de faire attention, lors de l'utilisation et de l'entretien, aux avertissements suivants :

1.1 - Effectuez un entretien scrupuleux et régulier des filtres à graisses et à charbon actif, selon les intervalles conseillés par le fabricant, ou, plus souvent, pour une utilisation particulièrement intense (plus de 4 heures par jour). 1.2 - Ne laissez jamais des flammes libres à forte intensité sous la hotte en fonctionnement : en retardant les marmites, éteignez la flamme ou du moins, pour de courtes périodes et sous surveillance, tenez-la au minimum. 1.3 - Réglez toujours la flamme de façon à éviter une fuite latérale de celle-ci par rapport au fond des marmites : vous économisez de l'énergie et vous évitez de dangereuses concentrations de chaleur. 1.4 - N'utilisez jamais incorrectement votre appareil, qui est destiné uniquement à abattre les odeurs dans la cuisine.

2 - UTILISATION

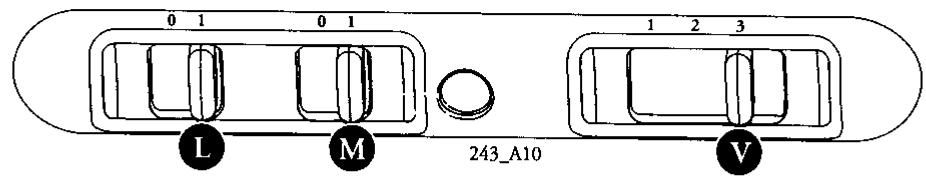

Tableau des commandes avec interrupteurs (fig. 10)

Le schéma des commandes est le suivant :

TOUCHE L = mise en fonctionnement et arrêt de l'éclairage

TOUCHE M = mise en marche et arrêt du moteur

TOUCHE V = choix de la vitesse d'aspiration :

1 = Vitesse minimum : pour ventiler la pièce, particulièrement silencieuse, pour les plats émettant peu de vapeurs. 2 = Vitesse moyenne : en conditions normales, étant donné le rapport optimal entre la capacité de dépuration et le niveau de bruit. 3 = Vitesse maximum : en cas de forte concentration d'odeurs et de vapeurs, même pour de longues périodes.

Tableau des commandes avec poussoirs (fig. 11)

Le schéma des commandes est le suivant :

TOUCHE L = Allume et éteint l'éclairage ;

TOUCHE V1 = Allume et éteint le moteur en première vitesse, appropriée pour un renouvellement d'air continu particulièrement silencieux, en présence de peu de vapeurs de cuisson.

TOUCHE V2 = Deuxième vitesse, appropriée pour la plupart des conditions d'utilisation vu l'excellent rapport entre débit d'air et niveau de bruit.

TOUCHE V3 = Troisième vitesse, appropriée pour faire face aux plus fortes émissions de vapeurs de cuisson, même pendant des temps prolongés.

3-ENTRETIEN

Un entretien régulier de votre hotte est la garantie d'un bon fonctionnement et d'un bon rendement. Des attentions particulières sont à adresser aux filtres à graisses métalliques et, pour les seules hottes filtrantes, aux filtres à charbon actif.

3.1 - Filtres à graisses métalliques

1-Nettoyage

Lavez ces filtres avec un produit détergent du commerce au maximum tous les deux mois. Grâce à leur dimension compacte, vous pouvez également les laver dans votre lave-vaisselle.

2 - Démontage des filtres

Enlevez un filtre à la fois en le soutenant avec une main et en agissant sur le verrou (fig. 12).

3.2 - Filtres synthétiques

1 - Ces filtres sont équipés de points violets, témoins de saturation :

Les filtres doivent être changés lorsque ces points, visibles à travers la grille d'aspiration, s'étendent sur toute la surface, ou, au plus tard, tous les deux mois. ATTENTION : L'accumulation de graisses dans les filtres peut nuire au rendement de votre appareil et provoquer des risques d'incendie. Le fabricant décline toute responsabilité dans le cadre d'un entretien non conforme aux instructions.

1. Remplacement des filtres

Décrochez la grille d'aspiration (fig. 13a) en poussant vers l'arrière sur les verrous U.

• Abaissez la grille vers le bas jusqu'à la décrocher (fig. 13b).
• Placez la grille sur un plan et ôtez les arrêts métalliques Q comme indiqué à la fig. 13c.
• Remplacez le filtre de façon à ce que les points violets se trouvent du côté visible.
• Remontez les arrêts en inversant les opérations et assurez-vous que les crochets soient bien placés dans leur logement. ATTENTION : Afin d'éviter des risques d'incendie provoqués par une accumulation de graisse dans les filtres, il est nécessaire de respecter les conseils d'entretien et de remplacement.

3.3 - Filtres à charbon actif

1 - Fonctionnement

Les filtres à charbon actif ont la capacité de retenir les odeurs jusqu'à saturation. Ils ne sont pas lavables et ne peuvent être régénérés ; par conséquent, ils doivent être changés tous les quatre mois ou plus souvent, selon la fréquence d'utilisation.

2 - Remplacement

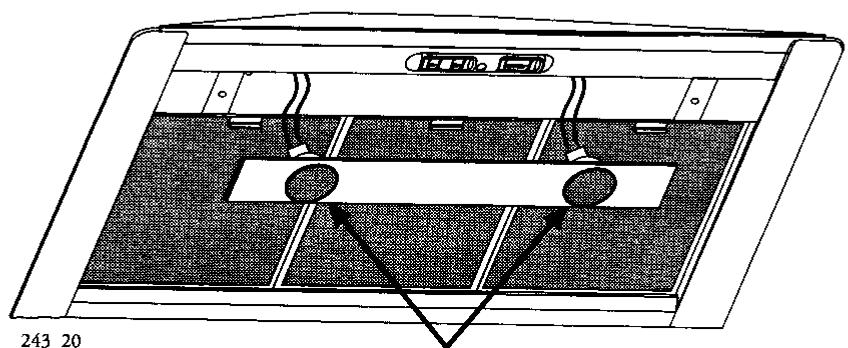

Enlevez les filtres à graisses métalliques ou la grille d'aspiration, ôtez les filtres à charbon actif placés aux bouts du diffuseur métallique en les tournant en sens inverse de celui des aiguilles d'une montre. Remontez les nouveaux filtres en les tournant dans le sens des aiguilles d'une montre (fig. 14).

3.4 - Éclairage

Il est constitué par 1 tube néon de 15 W ou par 2 lampes de 40 W. Pour changer le tube, procédez comme suit (fig. 18) :

a - Retirez les pattes de fixation T situées près des commandes. Le verre reste en place sur les brides Z. b - Faites glisser le verre vers les commandes (flèche 1). Tirez ensuite légèrement vers le bas (flèche 2), puis faites glisser dans le sens inverse (flèche 3) jusqu'à ce que le verre soit complètement libéré. c - Remplacez la lampe ou le tube néon et remettez le verre en place en suivant la procédure inverse.

3.4 - Nettoyage

Pour le nettoyage normal de la hotte :

• N'utilisez ni chiffons ni éponges mouillés, ni jets d'eau ;
• N'utilisez pas de diluants ou d'alcools, car ils pourraient rendre les surfaces vernies mates ;
• N'utilisez pas de substances abrasives, surtout sur les surfaces en acier inoxydable.

Il est conseillé d'utiliser un chiffon humide et un détergent liquide neutre.
