MODE D'EMPLOI BO B/60.1 THERMA

Nous vous remercions d'avoir choisi un four Therma. Avec ce choix vous avez misé sur la qualité et la durabilité.

Ce mode d'emploi vous permet de faire connaissance pas à pas avec votre four et d'en utiliser toutes les possibilités de manière optimale. Avant la première mise en service, nous vous prions de lire attentivement le chapitre « Consignes de sécurité ». Nous vous recommandons de conserver le mode d'emploi à proximité de l'appareil, de sorte que vous l'ayez immédiatement sous la main en cas d'incertitude.

Après vous avez pris connaissance du mode d'emploi, nous vous prions de renvoyer la carte de garantie remplie au service après-vente à Mägenwil.

Remarques importantes concernant la sécurité 26

Sécurité électrique 26 Utilisation et fonctionnement 26 Nettoyage 26 Évacuation de l'emballage 26

Le four encastré 27

Vue de l'appareil 27 Tableau synoptique 27

Avant la première mise en service 28

Nettoyage initial 28 Chauffage initial 28

Les commutateurs pour le four 29

Commutateurs du fonction du four 29 Régulateur de température du four 29 Les lampes de contrôle 29

Applications des fonctions du four 31

Chauffage supérieur et inférieur 31 Air circulant 31 Grillades 31

Gril à infrarouge 32 Gril à grande surface 32 Turbogril 32

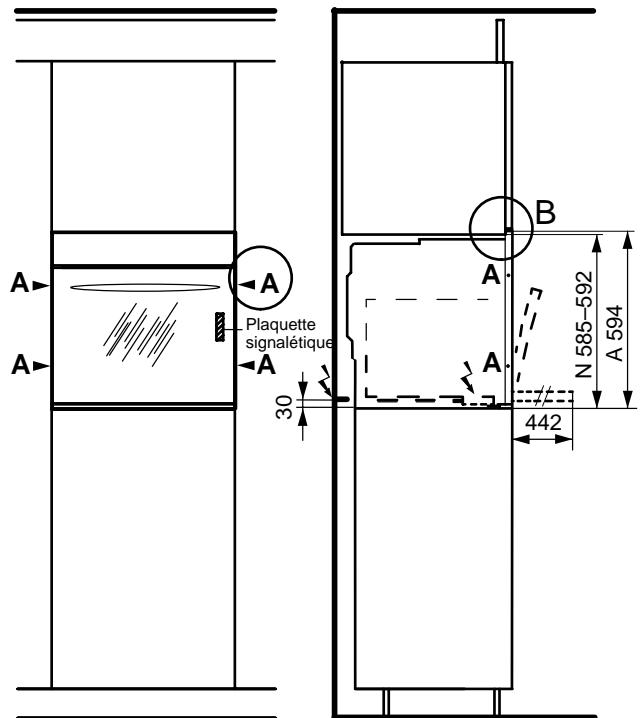

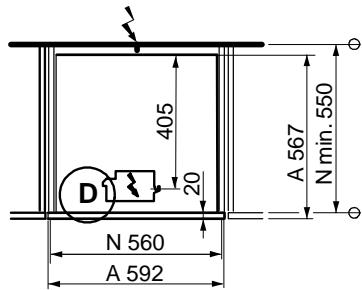

Instruction de montage 38

Connexion électrique/cheminement des câbles 38 Montage 38

Table de cuisson et de rôtissage au four 40

Rôtis à basse température 43 Turbo-gril 44 Table de grillage 44 Table de stérilisation 45

Service après-vente 68

Point de vente de rechange 68 Garantie 68

Thermaphon 69

Lisez soigneusement ce mode d'emploi avant d'utiliser votre appareil. Faites spécialement attention aux prescriptions de sécurité marquées par un triangle d'avertissement.

Vous éviterez ainsi de causer des dommages corporels ou matériels. Conservez précieusement ce mode d'emploi et transmettez-le à tout utilisateur nouveau.

Cet appareil ne doit être utilisé que pour les besoins ménagers et dans des buts bien précis. Il est conforme aux prescriptions internationales de sécurité et aux normes exigées de qualité. Toutefois, les mesures de sécurité prévues ne sauraient éliminer tout risque d'accident en cas d'utilisation abusive ou dangereuse.

Sécurité électrique

L'appareil doit être raccordé par un installateur électricien concessionnaire. La sécurité électrique des appareils encastrés exige un montage précis, conforme aux normes en vigueur.

• Tout appareil endommagé ne doit pas être utilisé. En cas de dérangement ou de défaut, dévissez puis retirez les fusibles.
• Par sécurité, toute réparation sur place de l'appareil et spécialement de ses organes d'alimentation ne peut être effectuée que par un électricien qualifié ou par un technicien du service de maintenance pour pallier aux dangers d'électrocution. En cas de panne, adressez-vous directement à notre service technique de vente.

Utilisation et fonctionnement

• Éloignez les petits enfants. Ne laissiez pas les enfants jouer avec la cuisinière.
• Avant la première utilisation, le four doit être chauffé à vide. Assurez-vous que l'aération de la pièce est suffisante et enclenchez la hotte d'aération si elle existe. L'apparition d'odeurs lors du premier échauffement est un phénomène normal.
• Les corps de chauffe situés au haut du four assure ésenter un danger de brûture si l'on n'y prend pas garde. Utilisez des gants thermiques ou un torchon pour vous protéger et ne vous brûlez pas les mets cuits.
• Si elle est ouverte, la porte du four ne doit pas être surchargée. Il est interdit de s'asseoir ou de grimper sur celle-ci.
• Si d'autres appareils doivent être raccordés au voisinage immédiat du four, il faut veiller à ce que les câbles de raccordement ne puissent pas entrainer en contact avec le four ou rester coincés dans la porte chaude du four.
• A part les accessoires livrés, n'utilise que des plats et des moules de cuisson résistant à la température élevée. Prenez garde aux commandements du fournisseur.
• Certains commutateurs rotatifs de votre appareil possèdent une butée. N'essayez pas de tourner ce commutateur plus loin que cette butée, mais au contraire dans le sens opposé. Sinon, il s'ensuivra une dépréciation du commutateur!
• Après chaque utilisation, contrôlez que l'appareil est bien éteint.

Nettoyage

• Lors du nettoyage manuel, aucun corps de chauffe ne doit être enclenché. Attendez que le four soit suffisamment refroidi pour pouvoir entrer en contact sans danger avec les organes internes.
• Maintenez toujours votre four parfaitement propre. Les éclaboussures de graissé et les taches dégagent une mauvaise odeur lorsqu'elles chauffent. Veillez à la propreté des surfaces assurant l'étanchéité de la porte ainsi que le cadre de la porte.

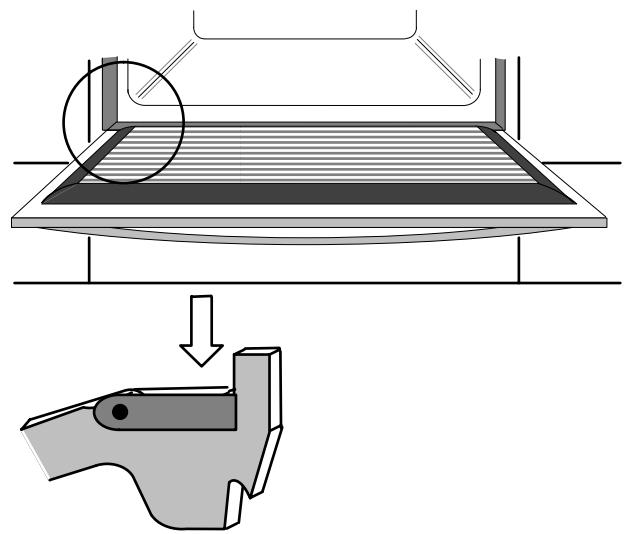

• Les charnières de la porte du four constituent un danger et elles ne peuvent être démontées et remontées que par un technicien expérimenté faisant partie de notre équipe après-vente.
• L'appareil ne doit pas être nettoyé avec un système de nettoyage à vapeur ou à haute pression pour des raisons de sécurité électrique.

Évacuation de l'emballage

• Les matériaux d'emballage, ainsi que les appareils périmés doivent être débarrassés selon les prescriptions. Respectez les normes nationales et régionales, ainsi que les indications concernant les matières (séparation des matériaux, récolte des déchets, lieux de ramassage).

Le four encastré

Vue de l'appareil

Tableau synoptique

1 Sélecteur de fonction du four 2 Lampe de contrôle fonctionnement du four 3 Lampe de contrôle de la température du four 4 Sélecteur de température du four

Nettoyage initial

Le four doit être nettoyé avant la première utilisation afin d'éliminer toute trace possible laissée par la fabrication.

Enlevez soigneusement les étiquettes qui s'y trouvent encore, ainsi que les feuilles de protection (Attention de ne pas enlever la plaque signalétique de l'appareil).

Le four, le tableau synoptique et la porte du four doivent être lavés à l'eau chaude contenant un détergent puis séchés.

Enlever du four tous les objets qu'il contient, à l'exception de la feuille de réflexion située sous le corps de chauffe inférieur.

Vous pouvez y voir plus clair en allumant l'éclairage interne en positionnant le sélecteur de fonction sur position éclairage.

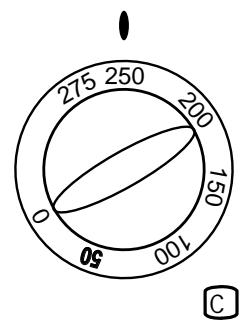

Chauffage initial

Le four doit être chauffé une première fois à vide. Assurez-vous que l'aération est suffisante. Le dégagement d'odeur est normal.

• Mettre le commutateur de fonction en position de chauffage haut et bas et le sélecteur de température sur 250°C.
• Laisser le four fermé chauffer pendant 60 minutes à cette température.

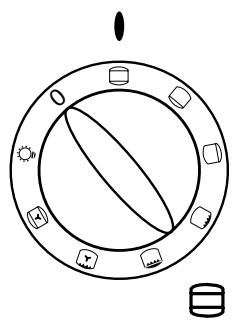

Commutateurs de fonction du four

Le commutateur de fonction peut être positionné en le tournant soit vers la droite, soit vers la gauche.

L'éclairage du four est enclenché avec n'importe quelle fonction autre que zéro.

Éclairage - à cette position enclenché et pour chaque fonction

Circulation d'air - chauffage en haut et en bas enclenché, ainsi que le ventilateur du four

Turbogril - gril à infrarouge et ventilateur enclenchés

Gril à grande surface - chauffage en haut, corps de chauffe du grill et moteur du grill enclenchés

Gril à infrarouge - corps de chauffe du grill

Chauffage en haut seulement

Chauffage en bas seulement

Chauffage en haut et en bas

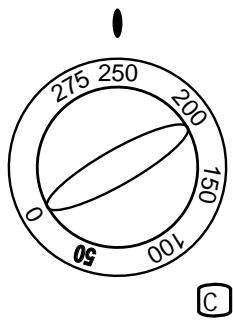

Régulateur de température du four

Positionner la température voulue en tournant vers la droite le commutateur régulant la température du four entre 50 et 275°C.

Ne pas tourner plus loin que la butée

Pour arrêter, revenir à la position "0".

Le four ne fonctionne que si le sélecteur de fonction et le régulateur de température sont enclenchés.

La lampe de contrôle de fonction

celle-ci s'allume lorsque le four est enclenché. Elle s'éteint lorsque tous les commutateurs sont en position HORS.

La lampe de contrôle de température

celle-ci s'allume lorsque le chauffage du four est enclenché et elle s'éteint lorsque la température choisie est atteinte et elle se rallume chaque fois que le thermostat réenclenche le chauffage pour maintenir la température.

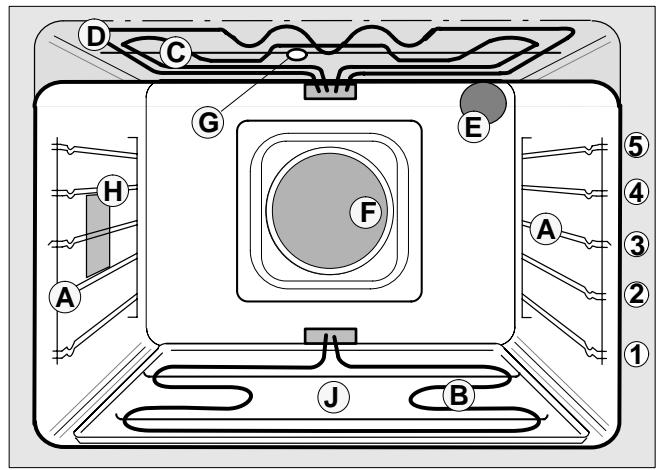

Le four

A Rainures de guidage de plaque à pâtisserie B Corps de chauffe inférieur C Corps de chauffe du grill D Corps de chauffe supérieur C + D Gril à grande surface E + H Éclairage du four F Filtre à maille fine G Ventilation du four J Récipient réfléchissant 1-5 Guides de plaques (rainures)

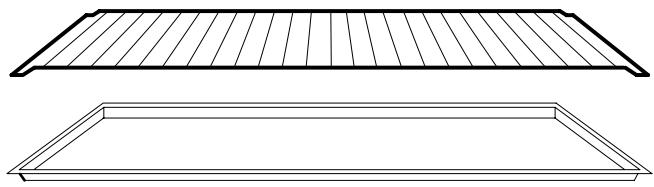

Accessoires du four

A part les accessoires livrés, n'utilise que des plats et des moules de cuisson résistant à la température élevée. Prenez garde aux recommandations du fournisseur.

Le four est équipé des accessoires suivants:

1 Plaque à cuire 1 Rôtissoire pour cuir/rotir/griller 1 Filtre à maille fine 1 Récipient réfléchissant

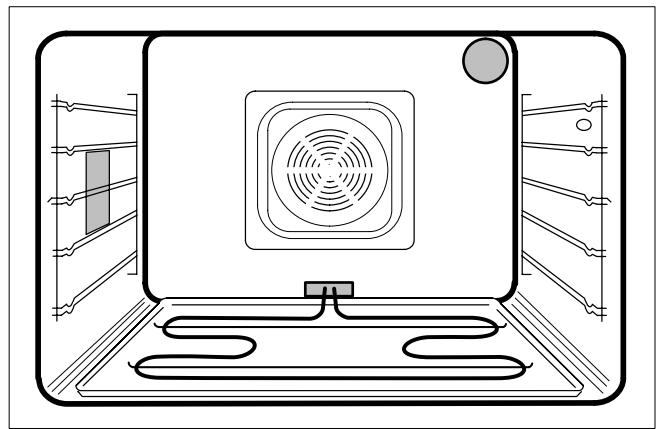

Filtre à maille fine

Ce filtre protège l'intérieur du four contre l'encrassement trop rapide

L'introduire pour toute opération à air tournant, ainsi que pour le turbogril.

Enlever ce filtre pour cuire, sinon le temps de cuisson est à allonger.

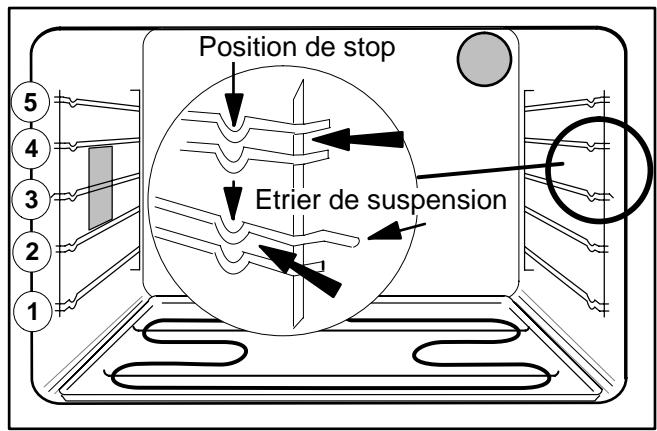

Guides de plaques

Le four est muni de 2 gradins contenant 5 rainures de hauteur différente. Ces hauteurs sont numérotées dans une table allant de 1 à 5, selon l'échelle suivante:

1 = le plus bas, 5 = le plus haut

Enfilez la plaque ou le roti entre les deux tiges de guidage, ce qui facilite l'entrée et la sortie et assure le maintien pendant la cuisson.

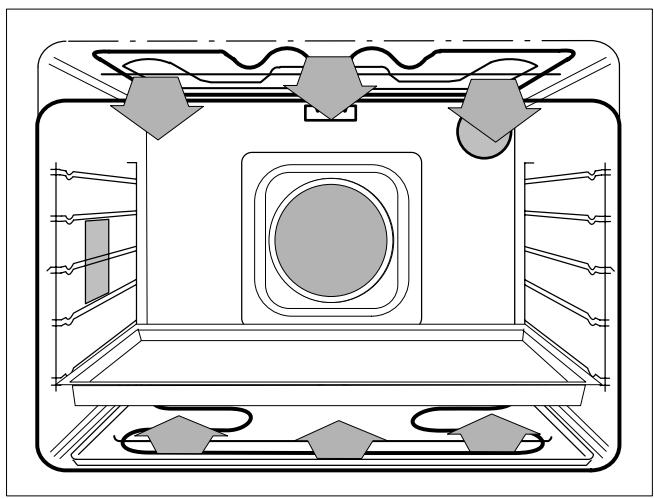

Chauffage supérieur et inférieur

Le chauffage simultané en haut et en bas constitue le fonctionnement normal du four. Les corps de chauffe situés au plancher et au plafond de l'enceinte chauffante transmettent leur chaleur aux denrées à cuire. La température peut être régée entre 50 et 275°C.

Le rôtissage et la cuisson par chauffage en haut et en bas ne sont possibles que sur un seul niveau :

• Mesure les gâteaux plats et la pâtisserie sur la plaque aux niveaux 1 ou 3
• mesure les cakes, les kouglofs ou les biscuits en forme de bloc au niveau 2.

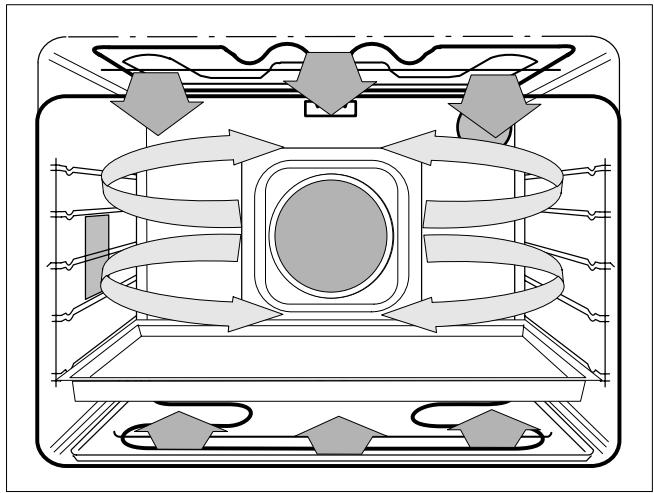

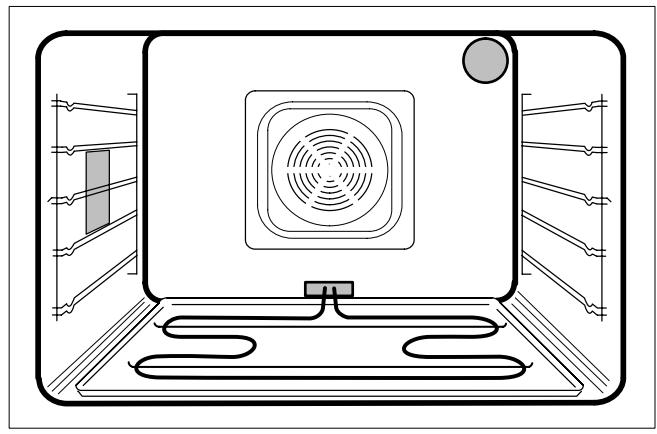

Air circulant

Le ventilateur installé dans la face arrière du four assure une circulation intensive de l'air dans tout le four. Les températures peuvent être préréglées entre 50 et 275°C. La fonction de circulation d'air permet de transmettre la chaleur nécessaire au besoin de la température voulue plus rapidement que dans la méthode conventionnelle. Il est alors possible de régler une température inférieure d'environ 20°C à celle préconisée par les recettes utilisant uniquement le chauffage supérieur et inférieur.

La table de cuisson et de rôtissage fournit plusieurs indications précises à ce propos.

Grillades

La grillade s'opère généralement en fermant la porte du four. Ne laissez cependant pas votre grill sans surveillance.

La chaleur produite par les corps de chauffe rayonne contre le plafond du four et atteint la pièce à rôtir qui est placée en dessous. Les indications concernant la hauteur optimale de celle-ci se trouvent dans la table de grillade. Le préchauffage est inutile.

Pour griller, il suffit de positionner les sélecteurs de fonction et de température correspondants.

Le choix de la fonction dépend de la qualité, de la quantité et de la hauteur de la viande à griller.

La température doit être adaptée au type de viande, car le thermostat du four assure son service et maintient la température à l'intérieur du domaine assigné, conformément aux valeurs de la table.

Si vous nevez effectuer plusieurs grillades consécutives, il faut nettoyer la plaque après chacune d'elles.

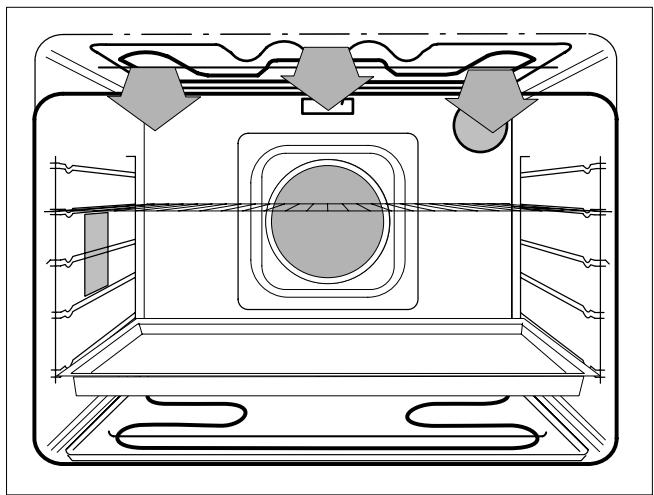

Gril à infrarouge

Pour de petites quantités de grillades de tranches pl-tes ainsi que pour les demi-poulets, le gril à infrarouge est particulièrement bien indiqué. Le domaine de température se situe entre 210 et C.

Gril à grande surface

Cette fonction permet de griller des tranches plates ou des demi-poulets sur toute la surface de la plaque. La conjonction du grill à infrarouge et du chauffage supérieur permet de maintenir une température réglable entre 210 et 275°C.

Les deux fonctions de gril (à grande et à petite surface) sont idéales pour les tranches plates, telles que les steaks, les côtelettes, les petites saucisses, le poisson ou autres. On peut également faire des toasts, brunir du massepain ou de la glace, réaliser une crème brûlée, gratiner un soufflé ou brunir un gratin. La chaleur rayonnée par le grill n'était destinée qu'à brunir la surface et la rendre croustillante ; il ne faut l'utiliser qu'en fin de cuisson.

Glissez les aliments à griller à l'échelon 4 ou 5 selon l'épaisseur. La distance entre les aliments et le corps de chauffe peut varier vers le haut ou vers le bas selon la courbure de la voûte du grill. Si les aliments à griller sont gras, il vaut mieux les éloigner du corps de chauffe.

Il faut glisser la plaque à gâteaux dans les guides au niveau 1 ou 2 pour recueillir le jus et éviter l'encrassement du four.

Si vous nevez effectuer plusieurs grillades consécutives, il faut nettoyer la plaque après chacune d'elles.

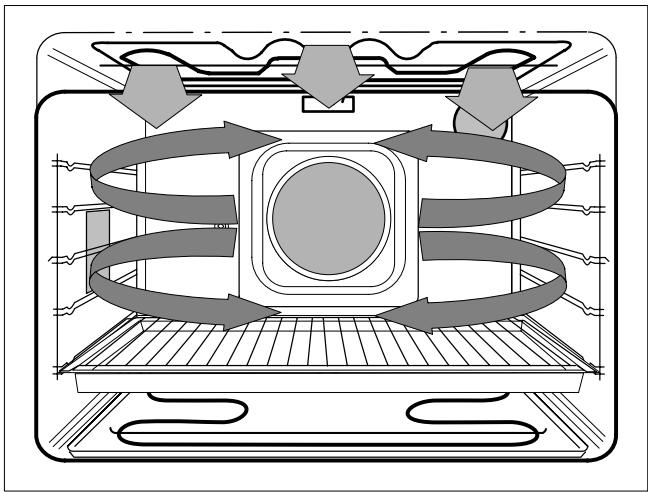

Turbogril

La fonction turbogril est intéressante pour rôtir les gros morceaux de viande, les gigots, la volaille, etc. Sélectionnez la fonction turbogril et une température de 150 à 190°C.

Le grill à infrarouge travaille avec le ventilateur pour répartir uniformément la chaleur. Non seulement la surface supérieure, mais aussi tous les côtés sont dorés uniformément.

Les pièces de viande de grande hauteur, les rôtis roulés, les carrés de porc, les jarrets ou la volaille acquièrent une surface bien dorée et croustillante, alors que l'intérieur reste tendre et juteux. Cette méthode de cuisson peut également s'appliquer aux gratins et aux soufflés.

Glissez la plaque à gâteaux dans les glissières à l'échelon 1 ou 2 en posant la grille supportant l'aliment à rôtir immédiatement dessus, ainsi que le montre la figure ci-contre.

Rôtissage avec l'air circulant et chauffage en haut et en bas

Le temps de rôtissage dépend du genre du rôti besoin, de son poids et de sa hauteur.

L'usage est de calculer le temps nécessaire par centimètre de hauteur:

Bœuf, chasse 15-18 minutes Porc, veau 15-18 minutes - Filet, roastbeef 10 - 12 minutes

Plus le morceau de viande est haut, plus la température du four peut être moins élevée.

L'état de cuisson de la viande peut être testé en pressant dessus avec une cuillère. Si le rôti ne s'enfonce pas, il est cuit.

Conseil: Dans le commerce des appareils ménagers, on trouve des thermomètres indiquant l'état de cuisson.

Laissez le roti dans le four une dizaine de minutes après l'avoir éteint, pour permettre au jus de s'écouler, ce qui simplifie le découpage.

Rôtir sur le grill

La pièce à rôtir doit être déposée sur le grill avec le côté à dorer tournée vers le haut. Enfilez la plaque du grill dans les glissières 1 ou 2 puis introduisez le grill juste au-dessus sur le rail de la glissière.

Rôtir dans une rôtissoire ou sur la plaque

Mettez le morceau de viande maigre, de chasse ou de hachis directement dans la rôtissoire (récipient à rôtir, en pyrex ou en terre cuite vernie) ou sur la plaque.

Si le temps de cuisson doit dépasser une heure, ajoutez les ingrédients pour la sauce dans la rôtissoire une demi-heure avant la fin de la cuisson, puis laissez dorer et complétez avec un peu d'eau chaude.

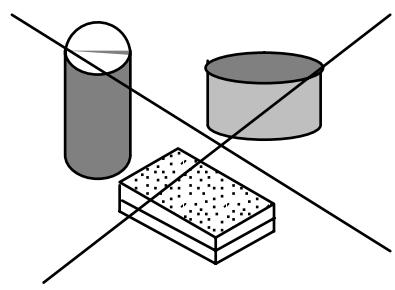

Ustensiles pour rôtir et cuire

Pour rôtir et cuire avec l'air circulant, vous utiliserez de préférence les ustensiles livrés avec l'appareil, à savoir les formes claires et foncées pour la cuisson, la céramique et les formes résistant à la température. Notez que les plaques et les formes métalliques claires nécessitent un temps de cuisson plus long. Veuillez consulter les instructions remises à cet effet par le fabricant.

Les moules à cuir ou les autres ustensiles doivent être posés sur la plaque à gâteaux.

Choix de la température

Le fonctionnement à air circulant accélère la transmission de la chaleur à la pièce à cuire par rapport à la méthode conventionnelle. La température indiquée dans la recette pour le chauffage uniquement en haut et en bas peut être diminuée de 20°C.

Filtre à maille fine

Installez le filtre à maille fine avant de lancer le rotissage à l'air circulant ou avec le turbogril. Ce filtre protège l'intérieur du four d'une salissure exagérée.

Il faut par contre enlever ce filtre lors de la cuisson normale. La meilleure répartition de la chaleur permet de diminuer le temps de préparation.

Préchauffage

Le préchauffage n'est plus nécessaire dans la plupart des préparations, car la température préréglée est atteinte très rapidement (Veuillez consulter la table des temps de rôtissage et de cuisson).

Nous recommandons toutefois de préchauffer le four dans les cas suivants:

• Steaks et tranches de viande, telles que filet, roast-beef, escalope ou côtelette. Les pores de la viande se referment plus rapidement et l’intérieur reste plus juteux.
• Pâtisseries pouvant couler facilement, petits pains, gâteaux, roulades, etc.

Il suffit alors de prérégler la température voulue et d'attendre que celle-ci soit atteinte avant d'introduire les mets.

Remarques sur l'utilisation de la table des temps de cuisson

La table des temps de cuisson contient dans certains cas l'indication d'une plage de température, par exemple 160 - 175°C. Choisissez de préférence la température la plus BASSE indiquée. En cas contraire, votre gâteau sera trop cuit dessus, il ne sera pas assez levé ou il s'effondrera, parce que l'humidité qu'il contient n'a pas été suffisamment éliminée.

Si le temps de cuisson est trop long, ou si le dessus de l'aliment à cuire ne brunit pas comme il serait souhaitable, il faut alors désirer la température la plus élevée figurant dans la table.

Le brunissement régulier des gâteaux peut être amélioré en diminuant d'environ 10°C la température de cuisson indiquée et en rallongeant le temps de cuisson mentionné.

Les données de la durée de cuisson peuvent varier en fonction de la grandeur des œufs utilisés, des possibilités de liaison de la farine et de la matière du moule choisi.

Nettoyage et entretien

Lors du nettoyage de guides de plaques, éclairage du four et de la porte du four, aucun corps de chauffe ne doit être enclenché. Attendez que le four soit suffisamment refroidi pour que vous puissiez toucher sans danger les organes internes. Seul l'éclairage du four peut rester en fonction.

L'appareil ne doit pas être nettoyé avec un système de nettoyage à vapeur ou à haute pression pour des raisons de sécurité électrique.

Nettoyez régulièrement et à fond votre four lorsqu'il est tiède ou froid. Évitez la combustion des éclaboussures graisseuses.

Nettoyage du four émaillé

Nettoyez régulièrement et à fond votre four lorsqu'il est tiède ou froid. Évitez la combustion des éclaboussures graisseuses.

L'intérieur du four doit être lavé avec une éponge et de l'eau chaude. Si nécessaire, il faut tout d'abord mouiller les saletés incrustées, puis rincer à l'eau claire et bien essuyer pour sécher.

N'utilisez pas de détergent ou de produit à récurer pouvant provoquer des rayures, pas de produit de nettoyage ni de paille de fer.

Nettoyage du grill, des plaques, des moules et des glissières

Ces objets doivent être nettoyés à l'aide d'eau chaude savonnée. Ces pièces ne supportent pas le passage dans la machine à laver la vaisselle.

Filtre à maille fine

Après chaque utilisation, nettoyez ce filtre avec une brosse douce et de l'eau chaude savonneuse, ou mettez-le dans le lave-vaisselle. Si l'encrassement est important, il faut le laisser tremper.

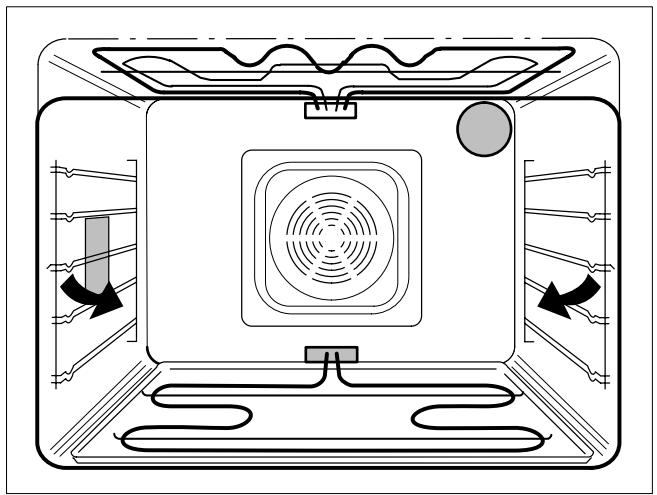

Montage et démontage des guides de plaques

Pour faciliter le nettoyage des guides de plaques, on peut les sortir du four.

À la hauteur de la position 3, les supports peuvent être retirés de la paroi par l'avant, puis on dégage l'arrière et on peut sortir le support par l'avant du four.

Pour remonter le support, il suffit de le suspendre par l'arrière, puis d'introduire les crochets de la partie avant dans les trous de la paroi et d'enfoncer le support dans sa position normale.

Récipient réfléchissant

N'utilise pas de détergent pouvant provoquer des rayures, ni de laine d'acier.

Ne pas le nettoyer dans le lave-vaisselle.

Il suffit de laver le récipient après chaque utilisation, à l'aide d'une brosse douce et de l'eau chaude savonneuse. Si l'encrassement est important, il faut le laisser tremper.

Utilisez une base lisse lors du nettoyage pour empêcher des déformations.

Panneau synoptique et porte du four

Veillez à la propreté des surfaces assurant l'étanchéité entre la porte et son cadre.

Le panneau de commande ainsi que la porte du four doivent être nettoyés à l'eau chaude ou avec un produit de nettoyage pour les vitres, puis séchés soigneusement. N'utiliser que de l'eau chaude pour l'intérieur de la porte du four.

La vitre intérieure est recouverte d'une couche spécialement résistante au rayonnement de la chaleur. Il faut donc éviter d'utiliser un détergent agressif pouvant provoquer des griffures de la surface, ainsi que tout produit moussant.

Lors du nettoyage de la porte, il faut faire bien attention à ce que celle-ci reste suspendue et que l'étrier protégeant la charnière repose bien sur cette dernière (voir figure ci-contre).

L'éclairage du four - échange des ampoules

Avant de faire l'échange, il faut obligatoirement déconnecter l'alimentation électrique de tout l'appareil, en enlevant les fusibles.

Il est possible de remplacer soi-même les ampoules défectueuses.

La nouvelle ampoule de 25 watts, à 230/240 volts, avec un culot E 14, doit pouvoir résister à une température de 300°C. Vous pouvez l'obtenir auprès de notre magasin central de pièces de rechange ou chez un électricien spécialisé.

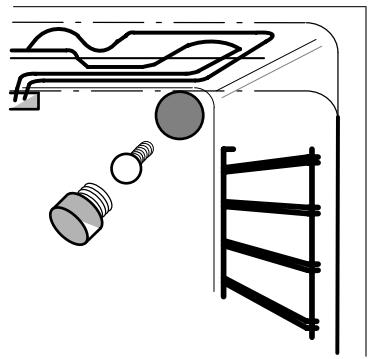

La lampe en haut à droite dans la face arrière du four est protégée par un verre rond de protection que l'on peut facilement dévisser.

L'ampoule située dans la paroi gauche est recouverte par une protection carrée en verre spécial qu'il faut retirer délicatement à l'aide d'un tournevis à pointe large, ainsi que le montre la figure ci-contre. Au préalable, il est nécessaire d'enlever le rail de guidage gauche de la plaque.

Conseils pratiques utiles

Problème	Cause probable	Solutions
Le rôti ou le soufflé ne monte pas suffisamment	Erreur de température可以选择	Consulter la table des températures
Le rôti ne brunit pas	Température trop élevé Mauvais moule utilisé	Élever la température, vérifier l'état de cuisson, s'il le faut, raccourcir le tempsPour chaleur haut et bas, utiliser un moule foncé
Le rôti brunit trop	Température trop élevé	Consulter la table des températures, diminuer la température et raccour-cir le temps de cuisson
Le rôti est trop sec	La durée de cuisson est trop longue avec une température trop BASSE	Consulter la table des températures, augmenter la température et rac-courcir le temps de cuisson
Le rôti est trop humide	L'humidité n'a pas pu s'échapper à cause de la température trop élevé Trop d'humidité dans la pâte	Choiser la température la plus BASse indiquée dans la tablePréparer une pâte moins humide

Si quelque chose ne fonctionne pas

Problème	Cause probable	Solutions
Le four ne fonation pas	Panne d'alimentation électrique	Vérifier les fusibles
L'éclairage du four ne fonctionne pas	L'ampoule est défectueuse	Remplacer l'ampoule, regardez page 36

Les appareils défectueux ne doivent plus être utilisés. En cas d'incident, dévisser et tester les fusibles. Ne modifiez pas l'appareil. Toute intervention non qualifiée peut causer des dommages matériels ou corporels.

Si les conseils ci-dessus sont insuffisants, veuillez contacter notre service technique.

Montage

1. Glisser le four dans la niche de façon à éviter un montage approximatif.

Lors de l'insertion, veiller à ne pas pincer la cable.

1. Fixer le four du front avec 2 vis (détail A).

Connexion électrique/cheminement des câbles

La connexion au secteur doit être exécutée par un électricien/agréé.

Le câble d'alimentation doit être au moins de type H05VV-F ou supérieur

L'installation de l'appareil doit s'effectuer soit par l'entremise d'un câble avec fiche amovible, soit par un câble posé à demeure avec un coupe-circuit séparant toutes les phases du secteur et possédant un espace d'au moins 3 mm entre les contacts.

La connexion électrique par l'intermédiaire d'une prise doit être prévue du côté bâtiment de manière que la prise soit placée hors de l'espace confiné. En cas de connexion directe, prévoir une longueur de cable d'environ 120 cm.

1. Disposer le câble électrique à plat sur le fond de la niche.
2. Soulever le four aux poignées latérales et l'introduire four aux 3/4 dans la niche.

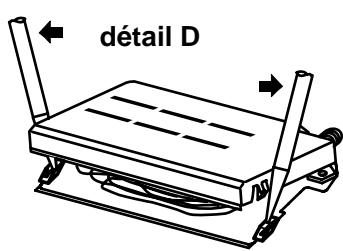

3. Démonter la boîte de bornes de connexion d'en bas et ouvrir la boîte de bornes de connexion (détail D).
4. Raccorder les bornes en se référant au couplage.
5. Assurer l'arrêt de traction en pressant fixe la fermeture à déclic (détail).
6. Refermer la boîte de bornes de connexion et inférior la boîte de bornes de connexion d'en bas.

En cas de service il faut débrancher l'appareil du réseau.

Contrairement aux prescriptions d'installation intérieure de l'ASE (article 47.330.1), l'appareil à encastrer peut être monté dans des matériaux combustibles.

Couplage

400V2~50Hz

Désignation des phases:

L1, L2 (correspondant à R, S)

A=Appareil

N=Niche

détaillA

détaill B

Dimensions extérieures

Hauteur 59,4 cm

Largeur 59,2 cm

Profondeur 56,7 cm

Profondeur max. avec porte ouverte 100,9 cm

Dimensions intérieures du four

Hauteur 29,5 cm

Largeur 40,8 cm

Profondeur 40,6 cm

Volume 49,0 I

Consommation électrique

Chauffage supérieur 1200 W

Chauffage inférieur 1100 W

Gril à infrarouge 1800 W

Gril à grande surface 3000W

Turbogril 1800 W

Veuillez inscrire dans ce cadre les données de la plaque signalétique de votre appareil. Vous trouverez la plaque signalétique à droite sur le cadre du four après ouvrir la porte.

Veuillez toujours indiquer ces

données si:

• vous demandez l'intervention du service après-vente
• vous commandez des pièces de rechange ou des accessoires
• vous avez des questions techniques

Therma		Prod-nr:
kW	V	~50Hz	Serie
±S	EZ 13	Typ	BO B/60.1

Table de cuisson et de rôtissage au four	Cuisson au four
	Chauffage de supérieur et inférieur			Air tournante			(AT)
	Temp °C	Temps min.	Rainure	Temp °C	Temps min.	Rainure	2 niveaux
Tartes (pâte brisée et feuilletée) sans filtre àGRAISS DE VIANDE
avec fruits frais avec liaison sucrée	230*	40 - 45	2	190*	40 - 45	2	—
avec fruits surgelés avec liaison sucrée	240*	45 - 55	2	190*	45 - 55	2	—
Tarte française (sans liaison sucrée)	230*	45 - 50	2	200*	30 - 35	2	—
Tarte au fromage	210*	45 - 50	2	190*	35 - 40	2	—
Tarte aux championons	240*	25 - 30	2	210*	30 - 35	2	—
Tarte au broccoli / poireau	200*	50 - 55	2	180*	40 - 45	—	—
Tarte surprise	200*	40 - 45	1	180*	40 - 45	—	—
Gâteaux - tourtes (pâte à cake, pâte levée, pâte au seré) sans filtre àGRAISS DE VIANDE
Biscuit	180*	30 - 35	2	160*	40 - 45	3	—
Roulade	240*	6 - 10	3	200*	7 - 10	3	—
Gougelhopf	175*	60 - 65	2	160	65 - 70	2	—
Apple pie (pâte levée)	175*	50 - 55	2	160	40 - 45	3	—
Tranches au rhum, aux oranges ou aux carottes	200	20 - 25	3	—	—	—	—
Cake marbré	180	60 - 70	2	170	65 - 70	2	—
Cake tyrolien	180	65 - 70	2	170	60 - 65	2	—
Cake à la noix de coco	180	60 - 65	2	160	65 - 70	2	—
Tarte aux courgettes douces	180	60 - 65	2	160	40 - 45	3	—
Cake aux noix	180	60	2	160	50 - 60	2	—
Tourte au céré / au frommage	180	90	2	Laisser reposer 10 minutes dans le four éteint
Petits biscuits (pâte à biscuit, pâte sablée, masse à meringue) sans filtre àGRAISS DE VIANDE
Pâtisserie soufflée, choux à la crème	210*	40 - 45	3	190	35 - 45	3	2 + 4
Fonds de pâte sablée pour tourtes	190*	20 - 25	2	160*	20 - 25	2	—
Fonds de tartelettes	190*	20 - 25	2	—	—	—	—
Miroirs	180*	25 - 28	3	160*	20 - 25	3	2 + 4
Croissant aux amandes	200*	20 - 25	3	180*	20 - 25	3	2 + 4
Meringues	90	2h - 3h	3	90	2h - 3h	3	2 + 4
Pât feuilletée sans filtre àGRAISS DE VIANDE
Petits salés pour l'apéro	210*	15 - 20	3	190*	8 - 10	3	2 + 4
Croissant au jambon	220*	25 - 28	3	220*	20 - 25	3	—
Feuilletés	200*	20 - 25	3	180*	18 - 20	3	2+ 4
Filet de porc en croûte	220*	40 - 45	2	200*	35 - 45	2	—
Petites saucisses en croûte	220*	20 - 25	3	200*	20 - 25	3	2 + 4
Chauffage de supérieur et inférieur			Air tournante (AT)			(AT)
Temp °C	Temps min.	Rainure	Temp °C	Temps min.	Rainure	2 niveaux
Pâte levée (gâteaux, tresses, pain et pizzas) sans filtre àGRAISSÉ de viande
Couronne briochée	190*	35 – 40	2	170	25 – 30	2	—
Nid d'abeille (plaque spéciale profonde)	200*	18 – 20	3	—	—	—	—
Gougelhopf	180*	50 – 60	2	160	45 – 50	2	—
Tresse	200	35 – 40	2	190	20 – 25	2	1 + 4
Criossant	200*	30	2	180*	15 – 20	3	2 + 4
Pain selon taille	220	40 – 45	3	190	45 – 50	3	1 + 4
Petits pains	220	18 – 20	3	200	20 – 25	3	2 + 4
Jambon cuit dans le pain préchauffer cuire	220*180	110–120	1	160	90 – 100	2	—
Petit pain fraîchement cuit	250*	5	2	220*	4 – 6	3	2 + 4
Petit croissant fraîchement cuit	220*	5	2	220*	3 – 5	3	2 + 4
Pizza (plaque origine de cuisson)	200*	15 – 20	2	200*	10 – 15	2	—
Pizza (plaque en terre cuite – préchauffer 20 min.)	275*	9 – 10	1	250*	6 – 9	1	—
Délicatesses du monde entier sans filtre àGRAISSÉ de viande
Cake américain aux bananes (USA)	180*	70	2	160*	70 – 75	2	—
Gâteau au coco d'ltaparica (Brésil)	180	45 – 50	2	160	40 – 45	2	—
Tourde de Linz (Autriche)	180	40 – 45	2	160	40 – 45	2	—
Tourde Sacher (Autriche)	180	50	2	160	70 – 75	2	—
Savarin (France)	180	25	2	—	—	—	—
Spéciatités suisses sans filtre àGRAISSÉ de viande
Pitre au Prätigau (Grisons)	180	40 – 45	2	160	30 – 35	2	—
Pain de poiré (Suisse orientale)	200	45 – 50	2	180	45 – 50	3	—
Tourte aux carottes (Argovie)	180*	45 – 50	2	160	40 – 45	2	—
Vol au vent glaronais (Glaris)	200*	35 – 40	2	180*	32 – 38	2	—
Pain d'épice	180*	18 – 20	3	160*	13 – 16	3	2 + 4
Tourde du presbytère (Zurich)	220*	35	2	—	—	—	—
Biscuits de noël sans filtre àGRAISSÉ de viande
Milans et tous les biscuits à pâté au beurre	180*	15 – 18	3	160*	10 – 14	3	2 + 4
Biscuits à sécher	160*	15 – 20	3	130*	13 – 17	3	2 + 4
Pain d'épice	175*	15 – 25	3	160*	10 – 14	3	2 + 4
Pain d'anis Laisser sécher les biscuits pendant la nuit sur une tête pour la cuisson au four.	140*	18 – 22	3	130*	18 – 22	3	2 + 4
Toast et Gratis n sans filtré àGRAISSE de viande
Toast Hawaii	240*	10-15	2	230*	10-14	2	2+4
Toast Champions	240*	10-15	2	230*	8-12	2	2+4
Gratin de nouilles	200	45-55	2	190	30-40	2	—
Soufflé aux cerises (moule de 2 litres)	200*	35-38	2	—	—	—	—
Gratin de pomme de terre	200	60-65	2	180	60-65	2	1+4
Tomates garnit avec du fromage	200*	25-30	3	190*	25-30	3	1+4
Glace gratinée avec masse à méringue	—	—	—	250*	2-3	3	—
Légumes, riz, mais, etc. comme accompagnement sans filtré àGRAISSE de viande
Mais, couvert	200*	30	2	190*	30-35	2	—
Riz, couvert	200*	30	2	190*	30-35	2	—
Frites au four blanches	220*	30-35	3	200*	30-40	3	2+4
Frites au four (brutes)	230*	30-40	3	200*	35-40	3	2+4
Pommes de terre au four / pommes de terre sautées	230*	40-45	3	200*	30-40	3	2+4
Pommes duchesse	220*	30-35	3	200*	15-20	3	2+4
Rôti à bassé température(à précuire dans la poèle avant le rôtissage)avec filtre à graisse de viande
Roastbeef, 1 kg préchauffer cuire	140*80	85 – 95	2	140*80	85 – 95	2	—
Rôti de veau, 1 kg préchauffer cuire	140*80	100–110	2	140*80	100–110	2	—
Carre de porc, 1 kg préchauffer cuire	140*80	85 – 95	2	140*80	85 – 95	2	—
Curiosités du monde entier sans filtre à graisse de viande
Moussaka (Grèce)	180*	45 – 50	2	160	40 – 50	2	—
Lasagne (Italie)	200	60 – 65	2	180	45 – 55	2	—
Poivron garni (Hongrie)	200*	80 – 90	2	170	60 – 70	2	—
Viande, volaille, gibier et poisson sans grillavec filtre à graisse de viande
Rôti de porc, 1kg	190*	85 – 90	2	180*	75 – 85	2	—
Rôti de veau, 1kg	190*	70 – 85	2	180*	55 – 65	2	—
Rôti de bœuf, 1kg	200*	75 – 80	2	180*	65 – 75	2	—
Rôti haché, 1kg	200*	75 – 80	2	180*	55 – 70	2	—
Rôti tessinois (au lard)	200*	60 – 65	2	180*	55 – 65	2	—
Roastbeef, 1kg	210*	25 – 30	2	210*	18 – 25	2	—
Chicken Nuggets(mettre une feuille d'aluminium sur la plaque)	250*	13 – 16	3	230*	13 – 15	3	2 + 4
Poulet, 1 – 1,2kg	190*	50 – 60	2	180*	45 – 55	2	—
Canard, 1,5 – 2kg	180*	65 – 75	2	170*	80 – 90	2	—
Oie, 3kg	180*	140 – 190	1	160*	100 – 120	2	—
Dinde, 4,5 – 5,5kg(sur plaque à gâteau profonde)	160*	210 – 230	2	150	190 – 220	2	—
Rôti de cerf	190*	60 – 70	2	180*	80 – 90	2	—
Trujes dans la feuille d'aluminium, 300g(useer une feuille épaisse)	190*	25 – 30	3	180*	18 – 23	3	—
Filets de truite de 200 grammes	190*	20 – 25	3	180*	20 – 25	3	—

Turbo-gril -Pour toutes viandes avec filtre à graisse de vande -Pour toutes viandes sur le grill, plaque sur la rainure 1 -Returner la viande à la moitié du temps de rôtissage	Commutateur de fonction	Température °C	Temps de cuisson en minutes	Rainure
Gnocchi à la Romaine (semoule)		200	20 - 25	2
Gnocchi à la Parisienne (pâte à choux)		200	15 - 18	3
Gnocchi à la Piémontaise (pomme de terre)		200	20 - 25	2
Gratin de nouilles		200	23 - 28	2
Gratin de pomme de terre		200	20 - 23	3
Poulet (900 - 1000g)		160	50	2
Roulade de porc garnie (2000g)		160	90 - 95	3
Table de grillage -avec filtre à graisse de vande -Plaque à gâteau utilisée comme réciempant sur la rainure 1 -Préchauffage du four pendant 3 minutes	Commutateur de fonction	Température °C	Temps de cuisson en minutes 1.page 2.page	Rainure
4 - 8 Côtelettes de porc		275	15	10
2 - 4 Côtelettes de porc		275	12	12
Côtelettes de porc marinées		250	12	12
Steak au filet		250	5	4
4 Steak au filet		250	6	5
2 Poulets coupés		250	16	16
4 Poulets coupés		250	25	18
1 - 4 cuisses de poulet		250	15	15
4 - 6 cuisses de poulet		250	20	15
Saucisses grillées, jusqu'à 6 pièces		250	6	4
Saucisses grillées, plus de 6 pièces		250	6	4
Escargots jusqu'à 4 Stuck		250	10	9
Escargots jusqu'à 6 Stuck		250	10	9
Poisson entier		250	10	—
PainToasté (sans garniture) Préchauffer le grill pendant 5 minutes		250	1 - 2	1 - 2
Rôtissoire avec voûte contre le bas Rôtissoire avec voûte contre le haut
Table de stérisisation	Seulément avec chauffage inférieur sur la rainure inférieure.Les bocaux ne doivent pas se toucher.
	Température °C	Stérisifer jusqu'à ce que le liquide/perleTemps min.	Continuer de stérisiferTemps min.	Laisser reposer dans le four étéintTemps min.
Baies
FraisésMyrtillesFramboisesGroseilles mûres	150 – 160	35 – 45	—	—
Groseilles acides	150 – 160	35 – 45	15	—
Fruits à pêpins
Fruits à chère durePôiresCoingsPrunes	150 – 160	35 – 45	15	—
Légumes
Carottes	150 – 160	50	15	60
Champignons	150 – 160	45	30	60
Mixed Pickles	150 –160	50	15	—
Choux-ravesHaricotsPetits.POIsAsperges	150 – 160	50	80 – 120	45 – 60

L'utilisateur final de tout produit acheté et utilisé en Suisse, bénéficie d'une garantie complète d'une année à partir de la date de livraison. La facture ou le justificatif d'achat correspondant fait foi en la matière.

Le service d'information téléphonique de thermo

Lundi à vendredi de 09.00 – 12.00 Uhr

Pour renseignements, conseils et «astuces» concernant l'utilisation de vos appareils ménagers.

Une prestation de service à votre disposition chaque jour pour toutes questions touchant aux appareils ménagers.

Appelez ThermoPhon par exemple pour:

• renseignements rapides concernant l'utilisation des appareils
• conseils judicieux pour l'entretien et les soins à apporter aux appareils ménagers
• «Astuces» utiles pour la cuisson en général, la cuisson au four, l'aération, la réfrigération et le rinçage
• conseils compétents pour le choix d'un appareil correspondant à vos désirs
