Type de produit	Platine tourne-disque (lecteur de vinyles)
Marque	AIWA
Modèle	PX-E850H
Dimensions (L × H × P)	Environ 360 × 97 × 3 mm
Poids net	Environ 2,4 kg
Alimentation électrique	Secteur réglable 110-127 V / 220-240 V, 50/60 Hz
Consommation	3 W
Vitesses de rotation	33-1/3 et 45 tours/min
Type d’entraînement	Entraînement par courroie
Pleurage et scintillement	0,25 % (eff.)
Rapport signal/bruit	45 dB (DIN-B)
Type de cellule	VM
Pointe de lecture	AIWA AN-11 (remplacement après 400 heures)
Niveau de sortie	200 mV
Sélecteur de tension	Oui (110-127 / 220-240 V)
Sélecteur égaliseur (phono)	ON/OFF selon la prise de connexion
Accessoires fournis	Adaptateur 45 tours
Entretien de la pointe	Nettoyer avec une brosse douce de l’arrière vers l’avant
Nettoyage du coffret	Tissu sec et doux, détergent doux possible
Précautions de sécurité	Débrancher en cas d’inutilisation prolongée ; ne pas tirer sur le cordon

FOIRE AUX QUESTIONS - PX-E850H AIWA

Comment régler la tension secteur sur le PX-E850H ?

Localisez le sélecteur de tension à l’arrière de l’appareil. Pour les modèles H/HE, réglez-le sur 110-127 V ou 220-240 V selon votre secteur. Attention : débranchez l’appareil avant toute manipulation.

Comment nettoyer la pointe de lecture ?

Utilisez une brosse douce en brossant délicatement de l’arrière vers l’avant. Évitez de toucher la pointe avec les doigts. Si vous utilisez un liquide nettoyant, ne l’humidifiez pas trop.

Quand faut-il remplacer la pointe de lecture ?

Après environ 400 heures d’utilisation. La pointe de remplacement recommandée est la AIWA AN-11, disponible chez votre revendeur.

Que faire si le son est trop bas lors de la lecture ?

Vérifiez la position du sélecteur EQUALIZER AMP. (phono). S’il est sur OFF et que la platine est branchée sur une prise PHONO, mettez-le sur ON pour augmenter le niveau.

Comment connecter la platine à un amplificateur ?

Utilisez les câbles fournis : fiche rouge pour le canal droit (R), fiche blanche pour le gauche (L). Branchez-les sur l’entrée PHONO de l’amplificateur. Si le niveau est trop bas, réglez le sélecteur égaliseur sur ON.

Comment monter la platine tourne-disque ?

1. Faites passer la courroie sur l’axe du moteur en tenant le ruban. 2. Placez le couvre-plateau sur le plateau. 3. Le couvercle peut être laissé ou retiré en le soulevant. Assurez-vous que la courroie n’est pas tordue.

Comment lire un disque 45 tours (17 cm) ?

Placez l’adaptateur 45 tours fourni au centre du plateau, puis montez le disque sur l’adaptateur. Sélectionnez la vitesse 45 tours/min via le sélecteur de vitesse.

Que faire si le bras de lecture ne revient pas automatiquement ?

Appuyez sur la touche CUT. Le bras reviendra alors automatiquement sur son support. En cas de blocage, ne forcez pas le mouvement.

Où trouver la pointe de rechange AIWA AN-11 ?

La pointe de rechange est disponible chez les revendeurs agréés AIWA ou en ligne en cherchant la référence AN-11. Assurez-vous de bien manipuler la pointe avec précaution.

Puis-je utiliser cet appareil sur secteur 230 V ?

Oui, le modèle PX-E850H accepte le secteur 220-240 V. Vérifiez que le sélecteur de tension est bien réglé sur la plage correspondante (220-240 V) avant de brancher.

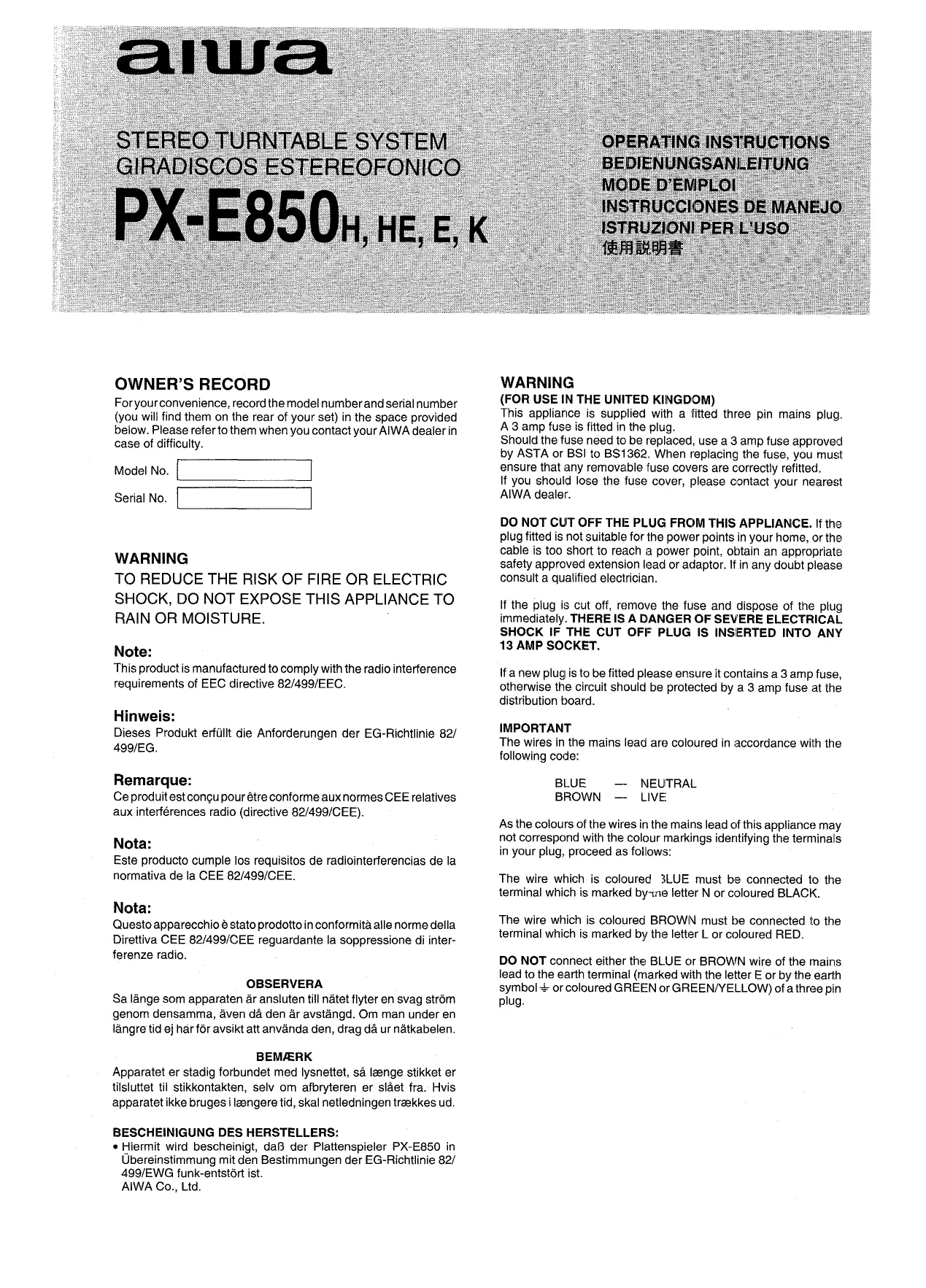

MODE D'EMPLOI PX-E850H AIWA

Ce produit est conçu pour être conforme aux normes CEE relatives aux interférences radio (directive 82/499/CEE).

Éviter de placer la platine tourne-disque:

• Sur des endroits inclinés ou soumis à des vibrations
• Près d'appareils électroménagers tels qu'un téléviseur, un sèche-cheveux ou une lampe fluorescente
• Aux endroits exposés au soleil, à des températures extrêmes, à la poussière et à beaucoup d'humidité

Tension de fonctionnement

Avant d'utiliser l'appareil, vérifier si sa tension nominale correspond à la tension locale.

Modèle pour l'Europe continen-tale (PX-E850E)	Secteur de 230 V, 50 Hz
Modèle pour le Royaume-Uni (PX-E850K)	Secteur de 230 V – 240 V, 50 Hz
Modèles pour les autres pays (PX-E850H, HE)	Secteur régiable de 110 V – 127 V, 220 V – 240 V, 50/60 Hz

Sécurité

• Débrancher l'appareil lorsqu'il ne doit pas être utilisé pendant longtemps. Lorsque on a déconnecté l'appareil, débrancher le cordon en le tenant par la fiche et ne pas tirer sur le cordon lui-même.

Nettoyage

• Avant de jouer un disque, nettoyer la pointe de lecture avec une brosse douce, de l'arrière vers l'avant. Ne pas toucher la pointe de lecture avec les doigts. Lorsque l'on utilise un produit de nettoyage de pointe de lecture liquide, faire attention à ne pas trop humidifier la pointe de lecture.
• Nettoyer périodiquement le coffret et le couvercle anti-poussière avec un tissu sec et doux. Une solution de détergent doux peut être utilisée, mais ne jamais utiliser des solvants forts sous peine d'endommager la surface.

Remplacement de la pointe de lecture

Remplacer la pointe de lecture après approximativement 400 heures d'utilisation. Une pointe de lecture de remplacement AN-11 est disponible chez votre revendeur AlWA. Manipuler cette pointe de lecture délicate avec soin.

Sélecteur de tension pour les modèles h et HE

Cet appareil a été préréglé pour une tension secteur de 220 - 240 V.

Si la tension préréglée ne correspond pas à celle du secteur local, régler le sélecteur de tension sur 110 - 127 V.

Disposition du sélecteur de l'amplificateur égaliseur (phono)

Si vous raccordez cet appareil au système AIWA MIDI* ou à un système principal autre que le système AIWA MIDI, régler le sélecteur EQUALIZER AMP. (phono) comme suit:

Position du sélecteur EQUALIZER AMP.	Prise raccordée de l' amplificateur
ON	VIDEO/VCR/AUX
OFF	PHONO
ON	* AIWA MIDI

Remarque

Si le son entendu est trop bas lorsqu'appareil est raccordé à la prise PHONO, régler le sélecteur EQUALIZER AMP. (phono) sur ON.

Remarque sur les connexions

Raccorder la fiche rouge à la prise du canal droit (R), et la fiche blanche au canal gauche (L).

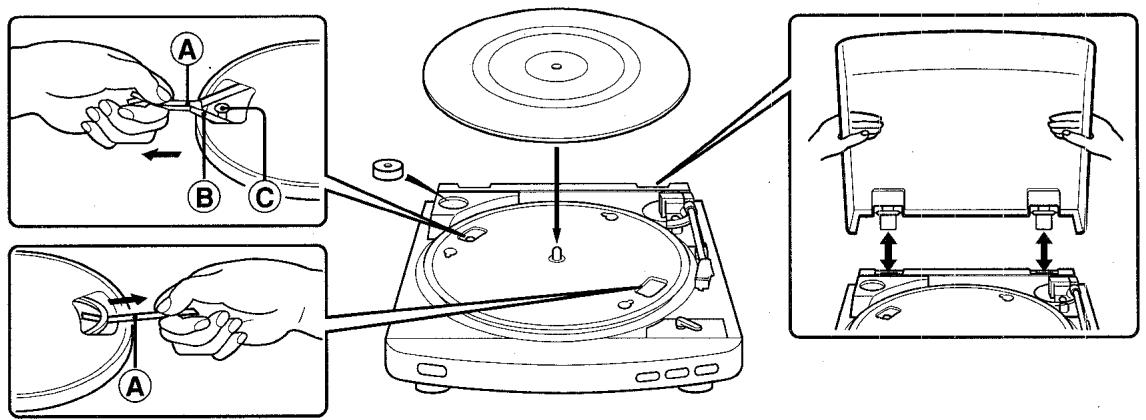

Montage de la platine tournedisc

1 Tenir le ruban fixe à la courroie et faire passer la courroie sur l'axe du moteur. Faire attention à ce qu'elle ne soit pas tordue.

Ruban de la courroie de la platine tourne-disque Axe du moteur

• Enlever le ruban de la courroie de la platine tourne-disque.

2 Placer le couvre-plateau sur le plateau. 3 Le couvercle peut être laissé en place ou enlevé. Pour l'enlever, il suffit de le soulever comme indiqué sur l'illustration.

Garde de pointe de lecture

Exploiter l'appareil en suivant les étapes 1 à 5.

1 Débloquer la fixation du bras de lecture et détacher la garde de la pointe. 2 Placer un disque sur le tourne-disque. Pour un disque de 17 cm, utiliser l'adaptateur de 45 tours fourni. 3 Choisir la vitesse de rotation. 4 Choisir la dimension du disque. 5 Appuyer sur START pour commencer la lecture.

Lorsque le disque est terminé

Lorsque le bras de lecture atteint la fin du disque, il revient automatiquement sur son support.

Pour relever la pointe de lecture pendant la reproduction

AppuyersurV

Pour arrêter la reproduction en cours

Appuyer sur CUT.

Remarque

Si on déplace le bras de lecture à proximité du centre alors que la platine tourne-disque est en train de tourner, le bras de lecture peut retourner sur son support. Ne pas résister à ce mouvement car cela pourrait endommager le mécanisme de retard automatique.

Si le bras de lecture ne revient pas sur le support de bras de lecture pendant l'opération initiale, appuyer sur la touche CUT. Ensuite le bras de lecture revient automatiquement sur son support.

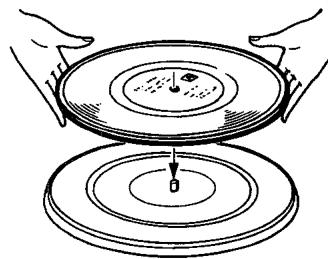

Lecture manuelle

1. Avec l'étape 4 ci-dessus, appuyer sur ·.
2. Placer le bras de lecture au-dessus de la piste à écouter. Le plateau commence à tourner.
3. Appuyer sur ▽ · ▽. Le bras de lecture s'abaisse sur le disque et la lecture commence.

Pour les disques de 17 cm

Pour les disques de 17 cm

Adaptateur 45 tours (fourni)

Système d'entraînement

Entraînement par courroie Vitesse 33-1/3 t/min, 45 t/min

Pleurage et scintillement

0,25% (eff.)

Rapport signal sur bruit

45 dB (DIN-B)

Type de cellule

Type VM

Pointe de lecture

AIWA AN-11

Niveau de sortie

200 mV (2.5 mV/télélécuteur

OFF)

Dimensions

Environ 360 × 97 × 3

(l/h/p)

Poids

Environ 2,4 kg net

Alimentation

Modèle pour l'Europe continentale (PX-E850E)	Secteur de 230 V, 50 Hz
Modèle pour le Royaume-Uni (PX-E850K)	Secteur de 230 V - 240 V, 50 Hz
Modèles pour les autres pays (PX-E850H, HE)	Secteur régiable de 110 V - 127 V, 220 V - 240 V, 50/60 Hz

Consummation

3 watts

Accessoire f

Adaptateur 45 t/min

Conception et caractéristiques sujettes à modifications sans préavis.
