MODE D'EMPLOI HA2000OP EDEN
Détecteur de mouvements exterieur (HA2000OP)
Le détector de mouvements extérieur HA2000OP est conçu pour être installé facilement à l'extérieur tout en offrant une qualité de détection exceptionnelle.
Le détector utilise 2 lentilles avec une sensibilité de détection paramétrable éliminant ainsi les risques de déclenchements intempestifs causés par de petits animaux, une voiture, ou d'autres perturbations extérieures.
L'ajustement automatique de la sensibilité permet de contrôler la température ambiantepour assurer une qualité de détection en toutes circonstances, malgré les changements dans l'environnement du détecteur.
De plus, le champ de détection ajustable permet un réglage optimum pour chaque installation, en fonction de la zone à surveiller (mur, pelouse).
Identifier les éléments
Vuede face
Vue interieure
1 Bouton test et voyant lumineux
Le bouton test est aussi un voyant. Le bouton test est utilisé pour tester les performances radio et le dispositif d'apprentissage. Le voyant est utilisé pour indiquer le statut du système. - Pour rentrer en mode test : Presser une fois le bouton en mode normal. La LED s'allumera environ 2 secondes après chaque détente de mouvement. - Pour activer le contact anti sabotage : Presser et maintenir pendant 8 sec quand le détecteur est en place. La LED s'allumera 5 fois indiquant que le contact anti sabotage a bien été activé.
3 Compartiment des piles
Le détecteur fonctionne avec 2 piles lithium 3.6V AA.
4 Autoprotection à l'ouverture
Protège le détecteur contre les tentatives d'ouverture du boîtier.
5 Anti-sabotage
Protège le détecteur contre le sabotage, les manipulations non autorisées ou même une installation instable.
6 Microcontacts de réglage
Contient 5 microcontacts pour régler le détecteur.
- Installation et apprentissage par la centrale
- Desserrer la vis du dessous et enlever les 2 vis à l'arrière du détecteur (attention aux joints présents sur les vis). Ouvrir le détecteur.
- Régler les microcontacts selon vos besoins (voir tableau ci-dessous).
- Insérez les deux piles lithium 3,6 V (AA) dans le porte-pile en prenant garde à la polarité.
- La LED clignotera pendant 30 secondes pour indiquer l'initialisation du PIR. Au cours de cette période le PIR n'est pas activé. Après cette période d'initialisation la LED s'éteint et le PIR est prêt à fonctionner.
- Mettre la Centrale en mode programmation, aller sur le menu "Acc. +/-" puis sélectionnez le menu "Ajouter Acc."
- Appuyez sur le bouton test sur le capot avant du PIR.
- Choisissez le mode de fonctionnement du détecteur, EXTERIEUR ou NORMAL. Refermez le détecteur, pressez le haut du détecteur jusqu'à entendre un clic (voir dessin ci-contre)
- Remettre les vis
- Mettre la centrale en mode "Mode Test", placer le PIR à l'endroit désiré, puis appuyez sur le bouton test pour confirmer que cet endroit est à portée de la Centrale.
- Lorsque l'emplacement du PIR vous convient, vous pouvez procéder à son installation.
Mode de fonctionnement du détecteur
EXTERIEUR : Dans ce mode, le détector déclenché l'alarme instantanément en mode d'ARMEMENT TOTAL et PART NUIT et déclenché un signal en pré alarme (uniquement sur la centrale) en PART JOUR. Le transmetteur téléphonique ne sera pas déclenché.
NORMAL : Dans ce mode, le détector déclenché l'alarme instantanément en mode d'ARMEMENT TOTAL et PART NUIT et déclenché un signal en pré alarme (uniquement sur la centrale) en PART JOUR. Le transmetteur téléphonique sera déclenché
Tableau des microcontacts
- La fonction de chaque microcontact est répertoriée dans le tableau ci-dessous. La position ON correspond à un microcontact placé en haut et OFF à un microcontact placé en bas.
| DIP | Position | Fonction |
| 1 | ON | Mode Test |
| OFF | Mode Normal (default) | |
| 2 | ON | Supervision désactivée |
| OFF | Supervision activée | |
| 3 | ON | PIR face à un mur (moins de 10 m) |
| OFF | PIR en champ libre (pas de mur à moins de 10 m) (default) | |
| 4 | ON | PIR face à une pelouse (default) |
| OFF | PIR face à du béton / sol en pierre |
| DIP | Niveau sensibilité | |
| 5 | 6 | |
| ON | ON | Faible : animaux jusqu'à 75 cm / 60 kg |
| ON | OFF | Moyenne : animaux jusqu'à 60 cm / 40 kg |
| OFF | ON | Haute: animaux jusqu'à 45 cm / 30 kg |
| OFF | OFF | Supérieur: animaux jusqu'à 30 cm / 20 kg (default) |
| DIP | Positio | Fonction |
| 7 | ON | Réservé |
| OFF | ||
| 8 | ON | Réservé |
| OFF | ||
Mode normal
- Le PIR se désactive de lui-même pendant environ 1 minute pour économiser de l'énergie après chaque détection et la diode témoin reste éteinte. Si un autre mouvement est détecté pendant ce délai, le temps de mise en sommeil des émissions sera prolongé d'une minute. De cette façon, les mouvements continus devant un PIR ne sollicitent pas les piles.
Important :
En cas de test du système en mode normal, vous devez attendre deux minutes avant de passer devant le détecteur pour en vérifier le bon fonctionnement.
Témoin lumineux
En mode d'utilisation normal, le voyant ne s'allumera pas sauf dans les situations suivantes:
- Lorsque la pile est faible, à chaque détente, le voyant clignotera pendant environ 2 secondes.
- Si le couvercle est ouvert et que l'interrupteur d'autoprotection ou l'anti-sabotage est activé, le témoign lumineux s'allumera pendant environ 2 secs. Pour indiquer qu'il transmet le signal d'autoprotection.
- Si les conditions d'autoprotection persistent (interrupteur d'autoprotection ou anti-sabotage activé), le voyant s'allume à chaque détention.
- Si le PIR est en Mode test, le voyant s'allumera à chaque fois qu'un mouvement est détecté.
- Anti sabotage
Lorsque l'angle d'inclinaison du détecteur atteint un certain degré (135° vers la droite, 45° vers la gauche, ou 90° vers l'avant/arrière), une alarme anti sabotage sera déclenchée. Le détecteur d'inclinaison est désactivé par défaut.
- Pour l'activer: Une fois que le détecteur est fermé et correctement positionné sur son support, appuyez et maintenez le bouton test 8 sec. La LED clignote 5 fois, indiquant que l'anti sabotage est activé.
- Pour désactiver: L'anti-sabotage se désactive automatiquement lors de l'ouverture du détecteur.
L'anti-sabotage ne peut être activé que lorsque le détecteur est fermé.
Donc si vous ouvrez le détecteur après avoir activé l'anti sabotage, celui-ci sera automatiquement désactivé et il sera alors IMPERATIF de refaire la procédure d'activation.
Mode de test
Le PIR peut être mis en mode test en appuyant sur le bouton test sur le capot avant. En mode test, le voyant clignotera à chaque fois qu'un mouvement est détecté. À chaque appui sur le bouton test, le PIR transmettra un signal à la centrale pour tester la portée radio. La sortie du mode test se fera automatiquement après 3 minutes, le PIR retourne alors au mode normal.
Le détecteur peut être mis en mode test permanent à l'aide du microcontact 1 (référez-vous au tableau des microcontacts)
- Le PIR utilise 2 piles de 3.6V au Lithium comme source d'énergie. Les piles du PIR ont une durée de vie typique de 3 ans avec une moyenne de 20 activations par jour.
- La détection de pile faible se fait à un seuil de 3.2V ± 2.4%, le PIR a alors assez d'énergie en réserve pour être utilisé pendant environ 1 mois avant épuisement total. Un signal de pile faible est envoyé à la centrale en plus des transmissions de signaux régulières.
Pour changer la batterie
Étape 1: Mettre la centrale en mode test.
Étape 2: Retirer le détecteur de son support. Retirer les 3 vis du détecteur et ouvrez-le.
Étape 3: Retirer les anciennes piles et appuyez sur le bouton test quelques secondes pour vider l'énergie résiduelle.
Étape 4: Insérer deux nouvelles piles lithium 3,6 V AA.
Étape 5: Fermer le détecteur et remettre les 3 vis.
Étape 6: Remettre le détecteur sur son support.
Étape 7: Appuyez et maintenez le bouton test pendant 8 sec pour valider l'anti-sabotage.
Étape 8: Sortir la centrale du mode test.
Le détecteur HA2000OP utilise des piles lithium 3,6 Volts. Sur ce type de pile au lithium, un film d'oxydation (appelé passivation) se forme lorsqu'elle est inutilisée. Il est donc impératif d'initialiser les piles en faisant contact entre le + et le - de la pile pendant 5 à 10 secondes à l'aide d'un objet métallique.
- Fonction supervision
Lorsque le PIR est en mode de fonctionnement normal, il enverra, à la centrale, un signal de supervision aléatoirement (toutes les 20 à 50 minutes).
Si le signal de supervision n'est pas reçu, un message d'erreur "En panne" apparaîtra alors sur la centrale.
Montage
Montage avec le support de fixation:

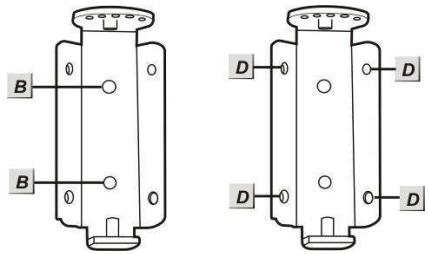

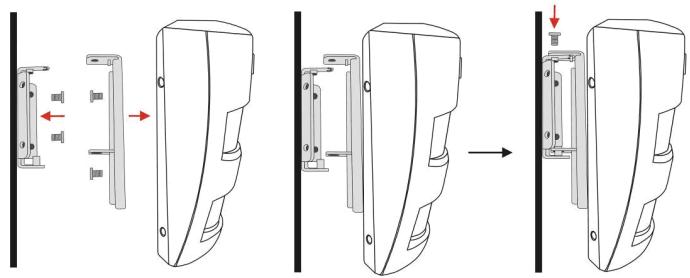

Le support de fixation est composé d'un bras à fixer sur le détecteur et d'un support à fixer sur le mur. Le support compte 5 trous pour ajuster le champ de vision horizontal du détecteur afin d'offrir la meilleure couverture de détection en fonction de vos besoins.
1) Utiliser le support comme gabarit, percer les trous de fixation en fonction du mode de montage, 2 trous pour un montage sur une surface plane (B), 4 trous pour une fixation en angle (D). 2) Insérer les chevilles. 3) Visser le support sur le mur. 4) Fixer le bras sur le détecteur. 5) Positionner le détecteur sur le support en fonction de l'angle de détention souhaité. 6) Mettre la vis de fixation du support (voir figure ci-dessous)
- Recommandations d'installation
Il est recommandé d'installer le PIR en respectant les conseils suivants :
- Mettre le détecteur à une hauteur de 1.80 à 2.30 m.
- Température de fonctionnement -10°to 50°C.
- Dans un angle pour une meilleure détention.
- Dans un endroit où le détecteur surveille les points d'accès ou les points de passages obligés.
- Dans une position permettant un mouvement perpendiculaire à l'axe de détection (la détection est meilleure que lors d'un displacement vers le PIR).
- Dans un endroit où le détecteur ne verra pas de surface réfléchissante (ex : flaques d'eau).
Restrictions:
- N'installez pas le PIR directement vers la lumière du soleil.
- Evitez d'installer le PIR dans des endroits subissant des changements rapides de température dans la zone de détection, ou des flux d'air chaud ou froid à une température différente de celle ambiantе (bouches de climatisation, chauffage pulsé, etc.)
- Ne dirigez pas directement le PIR vers une source de chaleur.

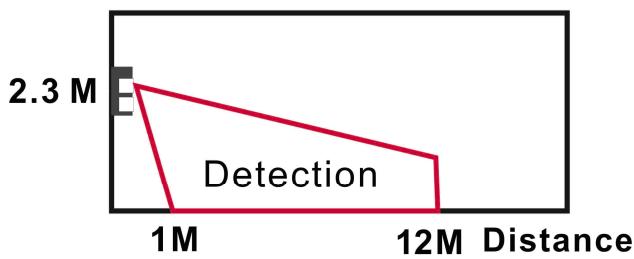

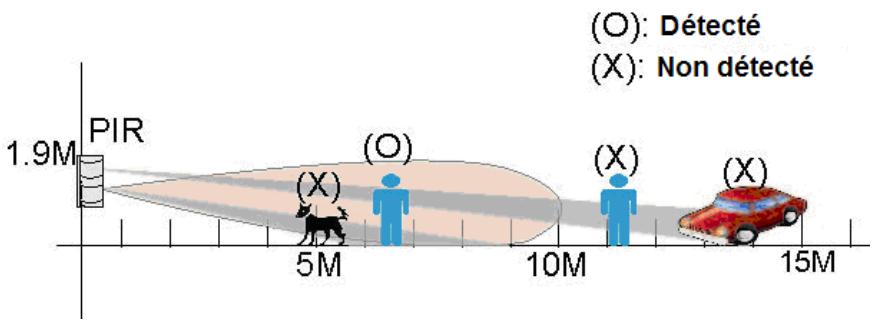

Le diagramme est basé sur la détection d'une personne mesurant 170 cm avec une température ambiante de 25°C.
Le PIR détecte une différence de température entre l'objet en mouvement et l'environnement ambiant. Dans le cas où l'objet est immobile, le PIR sera incapable de le détecter.
Caractéristiques techniques habituelles:
- Radio fréquence: 868.6375MHz +2.5ppm
- Modulation/Démódulation: Bande passante FM @ 15KHz avec VCTCXO (Quartz de compensation de Température)
- Sensibilité: >105dbm @ S/N +20db
- Puissance de transmission: E.I.R.P. -8dBm ±3dB
- Portée d'utilisation: 300 mètres à champ ouvert
- Combinaisons de codes: 1677216 codes
- Températures de fonctionnement: -20°C à 50°C
- Humidité: jusqu'à 95 %
Détecteur PIR HA2000OP
- Analyse par Conversion A/N (MSLT), compensation de température Protection Hautes Fréquences (interférences magnétiques et radio)
- Porte de Détection: sur 12 mètres Supervision: Aléatoire de 30 à 50 minutes
- Voyant LED: Mode Test, pile faible, validation de l'anti sabotage
- Signaux Transmis: Détection de mouvement, Batterie faible, Anti sabotage, supervision et Mode Test.
- Lentille blanche réfléchissant jusqu'à 6000 lux (rayons solaires, phares de véhicules...)
- Etanche IP 66
- Durée de vie de la batterie: 3 ans ou plus (dépend du nombre de déclenchements par jour)
- Batterie Lithium AA 3.6V 2400mAh x 2
- Détection batterie faible
- Dimensions: 68 mm * 148 mm * 50 mm
Garantie
Ce produit est garanti 4 ans sauf piles. La première année comprend l'échange standard.
Les 3 autres années comprennent les pièces et main d'œuvre.
Veuillez contacter le service technique suivant pour confirmer les défauts et la procédure de garantie.
France :
Eden : 0825 560 650
Site Internet: www.eden.fr
