Type	Amplificateur intégré symétrique en Classe A/AB
Puissance de sortie	2×200 W (8 Ω), 2×400 W (4 Ω), 2×750 W (2 Ω), 2×50 W en Classe A
Alimentation	Transformateur toroïdal blindé 1500 VA
Capacité de filtrage	120 000 µF
Rapport signal/bruit	95 dB
Distorsion harmonique	< 0,02 %
Bande passante	10 Hz – 20 kHz
Sensibilité d’entrée	250 mV
Impédance d’entrée	47 kΩ
Entrées audio analogiques	5 asymétriques (Cinch), 1 symétrique (XLR)
Sorties préampli (Pre-Out)	1 paire Cinch, 1 paire XLR
Sorties haut-parleur	Doubles pour bi-câblage
Télécommande	Oui (Mute, sélection d’entrée, balance, volume)
Dimensions (L × H × P)	430 × 180 × 530 mm
Poids	36 kg
Couleur	Argent
Classe d’amplification	Classe A (50 W), Classe AB (200 W)
Facteur d’amortissement	Élevé (grâce à une faible impédance interne)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne jamais démonter l’appareil. Débrancher avant tout nettoyage.
Pièces détachées et réparabilité	Contacter un technicien agréé Vincent™ pour toute réparation.

FOIRE AUX QUESTIONS - SV-238 VINCENT

Quelle est la puissance du SV-238 selon l'impédance des enceintes ?

Le SV-238 délivre 2×200 W sous 8 Ω, 2×400 W sous 4 Ω, 2×750 W sous 2 Ω et 2×50 W en pure Classe A. Cette polyvalence lui permet d’adapter tous types d’enceintes.

Quelle est la différence entre la Classe A et la Classe AB sur cet amplificateur ?

En Classe A, les transistors amplifient tout le signal en continu, offrant un son plus chaleureux et sans distorsion de croisement, mais avec un rendement faible et un échauffement important. En Classe AB, le rendement est meilleur et la puissance plus élevée (200 W), idéal pour des enceintes peu sensibles.

Comment installer correctement le SV-238 ?

Placez-le sur un meuble stable, bien ventilé. Ne l’empilez pas avec d’autres appareils. Évitez les sources de chaleur, la poussière et l’humidité. Utilisez des câbles HP de forte section et privilégiez deux lignes secteur distinctes : une pour les sources, une pour l’ampli.

Pourquoi mon amplificateur chauffe-t-il autant ?

Le SV-238 fonctionne en Classe A jusqu’à 50 W, ce qui génère une chaleur importante, même au repos. C’est normal. Une bonne ventilation est essentielle. Il est conseillé de laisser l’appareil chauffer 30 minutes à 1 heure avant une écoute critique.

Qu’est-ce que le rodage et combien de temps dure-t-il ?

Le rodage permet aux composants électroniques de se stabiliser électriquement. Il faut compter environ 100 heures de fonctionnement pour que l’ampli atteigne sa pleine musicalité. Pendant cette période, le son évolue et s’améliore.

Quels types de câbles recommandez-vous ?

Pour les enceintes, utilisez des câbles de forte section et faible capacité. Pour l’alimentation, préférez des câbles secteur de qualité surdimensionnés. Les liaisons symétriques (XLR) sont recommandées pour préserver la qualité du signal.

Comment brancher plusieurs sources sur le SV-238 ?

L’ampli dispose de 5 entrées asymétriques (Cinch) et 1 entrée symétrique (XLR). Sélectionnez l’entrée souhaitée avec la télécommande ou le bouton avant. Vous pouvez également utiliser les sorties Pre-Out pour un caisson de basses actif.

Puis-je utiliser des enceintes de 2 ohms ?

Oui, le SV-238 est conçu pour driver des charges très basses, jusqu’à 2 ohms. Il délivre alors 2×750 W, ce qui nécessite une bonne ventilation et des câbles adaptés.

Comment nettoyer et entretenir l’amplificateur ?

Débranchez l’appareil. Nettoyez le boîtier avec un chiffon doux et sec. N’utilisez jamais de produits liquides ou abrasifs. Évitez d’obstruer les orifices de ventilation.

Que faire en cas de panne ou de dysfonctionnement ?

Ne démontez jamais l’appareil. Contactez un technicien agréé Vincent™. Toute intervention non autorisée annule la garantie. Les produits achetés à l’étranger ne bénéficient pas de la garantie constructeur.

MODE D'EMPLOI SV-238 VINCENT

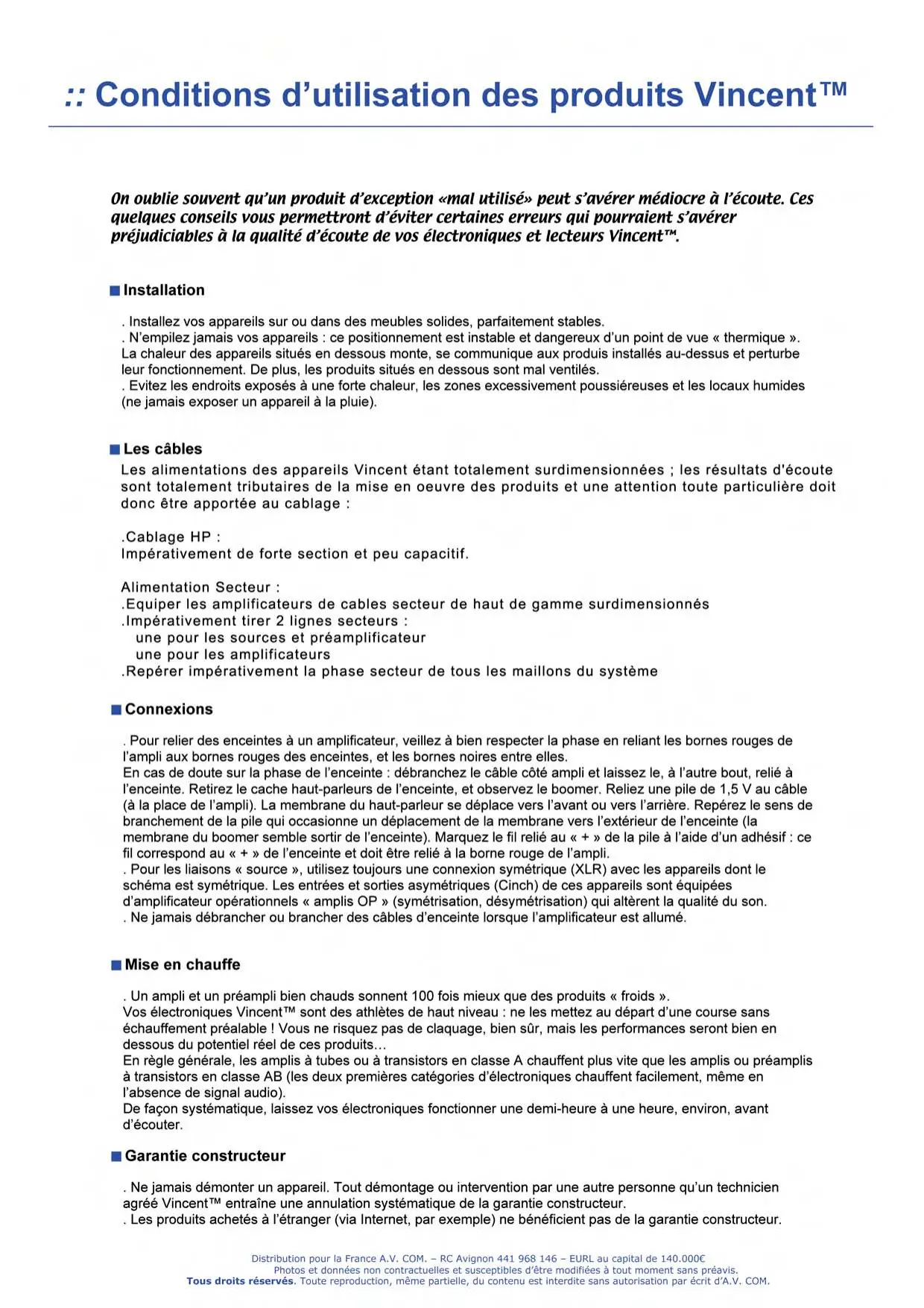

On oublie souvent qu'un produit d'exception «mal utilisé» peut s'avérer médiocre à l'écoute. Ces quelques conseils vous permettront d'éviter certaines erreurs qui pourraient s'avérer préjudiciables à la qualité d'écoute de vos équipements et lecteurs Vincent™.

Installation

Installez vos appareils sur ou dans des meubles solides, parfaitement stables.

N'empilez jamais vos appareils : ce positionnement est instable et dangereux d'un point de vue « thermique ». La chaleur des appareils situés en dessous monte, se communique aux produits installés au-dessus et perturbe leur fonctionnement. De plus, les produits situés en dessous sont mal ventilés.

Évitez les endroits exposés à une forte chaleur, les zones excessivement poussiéreuses et les locaux humides (ne jamais exposer un appareil à la pluie).

Les câbles

Les alimentations des appareils Vincent étant totalement surdimensionnées ; les résultats d'écoute sont totalement tributaires de la mise en œuvre des produits et une attention toute particulière doit donc être apportée au cablage :

. Cablage HP :

Impérativement de forte section et peu capacité.

Alimentation Secteur :

. Équiper les amplificateurs de câbles secteur de haut de gamme surdimensionnés

Impérativement tirer 2 lignes secteurs :

une pour les sources et préamplificateur

une pour les amplificateurs

1. Repérer impérativement la phase secteur de tous les maillons du système

Connexions

Pour relier des enceintes à un amplificateur, veillez bien respecter la phase en reliant les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles.

En cas de doute sur la phase de l'enceinte : débranche le câble côté ampli et laissez-le, à l'autre bout, relié à l'enceinte. Retirez le cache haut-parleurs de l'enceinte, et observez le woofer. Reliez une pile de 1,5 V au câble (à la place de l'ampli). La membrane du haut-parleur se déplace vers l'avant ou vers l'arrière. Repérez le sens de branchement de la pile qui occasionne un déplacement de la membrane vers l'extérieur de l'enceinte (la membrane du woofer semble sortir de l'enceinte). Marquez le fil relié au « + » de la pile à l'aide d'un adhésif : ce fil correspond au « + » de l'enceinte et doit être relié à la borne rouge de l'ampli.

Pour les liaisons « source », utilisez toujours une connexion symétrique (XLR) avec les appareils dont le schéma est symétrique. Les entrées et sorties asymétriques (Cinch) de ces appareils sont équipées d'amplificateur opérationnels « amplis OP » (symétrisation, désymétrisation) qui altèrent la qualité du son.

. Ne jamais débrancher ou brancher des câbles d'enceinte lorsque l'amplificateur est allumé.

Mise en chauffe

Un ampli et un préampli bien chauds sonnent 100 fois mieux que des produits « froids »

Vos électroniques Vincent™ sont des athlètes de haut niveau : ne les mettez au départ d'une course sans échauffement préalable ! Vous ne risquez pas de claquage, bien sûr, mais les performances seront bien en dessous du potentiel réel de ces produits...

En règle générale, les amplis à tubes ou à transistors en classe A chauffent plus vite que les amplis ou préamplis à transistors en classe AB (les deux premières catégories d'électroniques chauffent facilement, même en l'absence de signal audio).

De façon systématique, laissez vos électroniques fonctionner une demi-heure à une heure, environ, avant d'écouter.

Garantie constructeur

. Ne jamais démonter un appareil. Tout démontage ou intervention par une autre personne qu'un technicien agréé Vincent TM entraîne une annulation systématique de la garantie constructeur.

. Les produits achetés à l'étranger (via Internet, par exemple) ne bénéficient pas de la garantie constructeur.

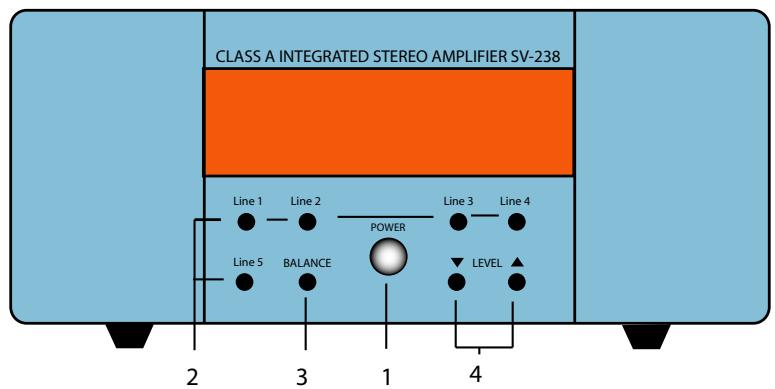

Face avant

1. Bouton de mise sous tension
2. Indicateurs de l'entrée sélectionnée
3. Balance
4. Réglement de volume

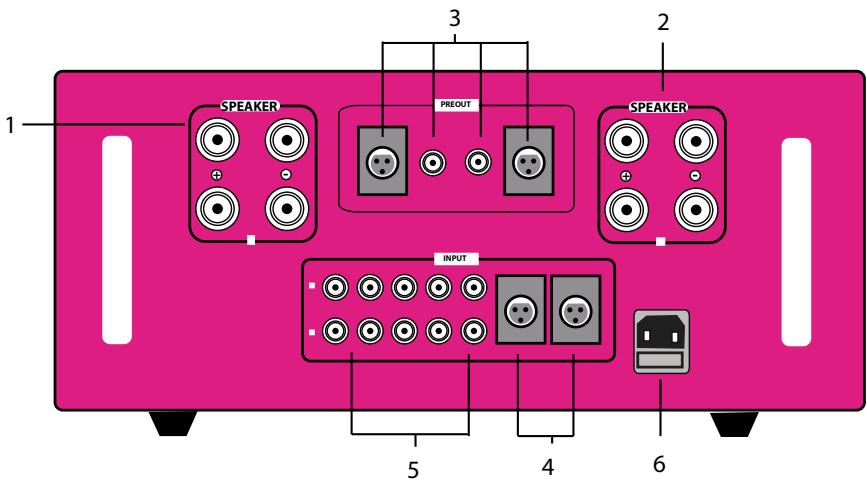

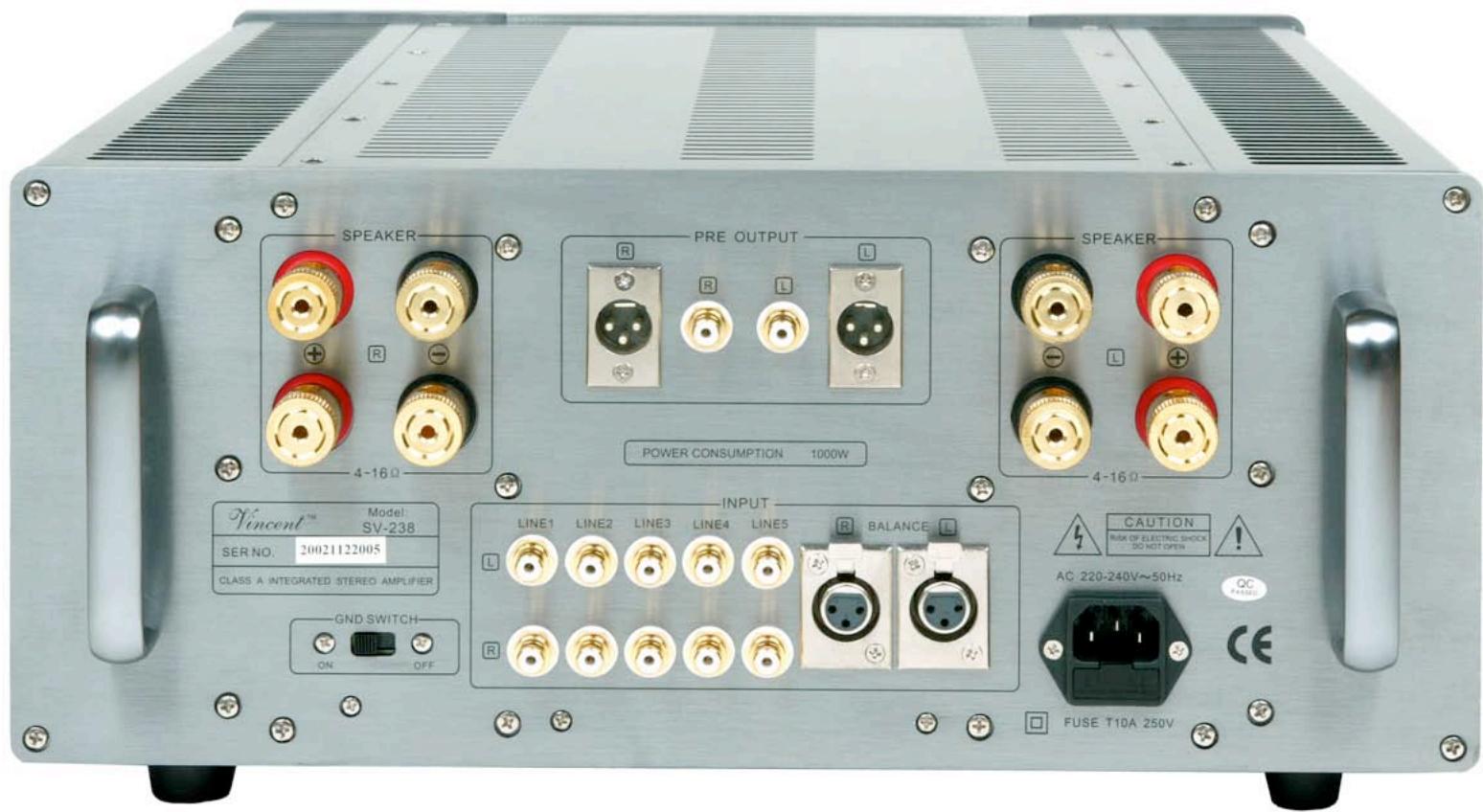

Face arrière

1. Connection HP droit
2. Connection HP gauche 3.2 paires de sorties à niveaux variables 4.1 paire de sorties à niveau fixe 5.5 paires d'entrées haut niveau
3. Prise secteur

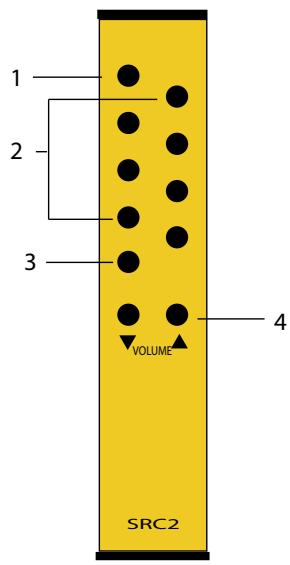

Télécommande

1. Mute : déconnecter les sorties
2. Bouton de sélection (L1, L2... L5)
3. Balance
4. Réglement du volume

SV-238

• Caractéristiques techniques:

Type: Amplificateur Intégré, schéma symétrique, Classe A

Puissance: 2×200W/8

2x 400W/4Ω

2x 750W/2Ω

2x 50W Classe A

Alimentation: Transformateur Toroidal blindé 1500VA

Capacité totale de filtrage: 120.000 F

Rapport signal/bruit: 95 dB

Distortion harmonique: < 0.02%

Bande passante: 10Hz - 20kHz

Sensibilité d'entrée: 250 mV

Impédance d'entrée: 47k

Dimensions: 430 × 180 × 530 ~mm

Poids: 36kg

Couleur: Argent

Prix: 2790€

Descriptif du produit:

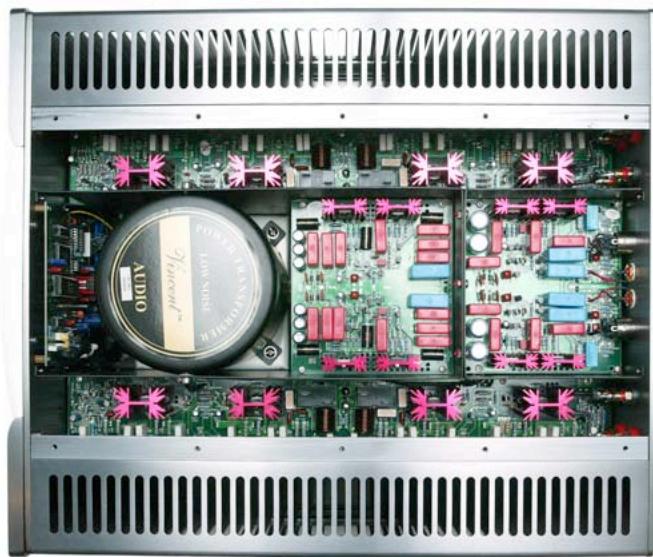

Une alimentation HCC de 1500 VA, des étages de sorties octuple push-pull en configuration symétrique réelle, une puissance de 50 W en classe A et de 200 W en classe AB, tous les ingrédients sont réunis pour que le SV-238 soit l'un des amplificateurs les plus polyvalents du marché.

Capable d'une dynamique phénoménale tout en restant toujours d'une musicalité exceptionnelle, le SV 238 est la réponse absolue à tout problème de couplage ampli-enceintes. Puissance exceptionnelle, parfaite tenue des Hauts parleurs, musicalité de très haut niveau, rien d'étonnant à ce que cet intégré remarquable ait déchaîné de véritables passions dans toute la presse spécialisée : ravageur, voici le nouvel Attila des amplificateurs intégrés. Conçu et construit comme un modèle de prestige, il a l'extrême bon goût de ne pas en avoir le coût. : Référence Haute Fidelité Départ 2002.

Informations complémentaires:

Télécommande: Oui

Entrées audio analogiques: 5 Asym. Cinch, une Sym. XLR

Sorties audio: Pas de sortie Tape. 2 sorties Pre-Out: 1 paire Cinch, 1 paire XLR

Sortie HP: Double pour Bi-câblage

Sortie casque: non

Présentation: Référence Haute fidélité 2002

La classe A

La classe A est la voie royale de l'amplification « audiophile ». Elle s'oppose aux autres classes, en général B ou AB, ou les alternances positives et négatives du signal sont amplifiées séparément, par des transistors différents. Il faut raccorder ces alternances, au final, pour reconstituer la totalité du signal. Il se produit souvent un phénomène plus ou moins marqué de distorsion « de croisement » lié à ce raccordement. En classe A, les composants (tubes ou transistors) amplifient la totalité du signal en une fois. Le son est bien meilleur, il n'y a pas de « rupture » et les timbres sont plus propres, plus chaleureux. L'amplification en Classe A, par contre, se caractérise par un faible rendement, d'où un échauffement très important des circuits. De plus, les étages de sortie fonctionnent en permanence « à fond », on ponctionne une partie plus ou moins importante de la puissance ainsi disponible, pour alimenter les enceintes. Ce principe de fonctionnement consomme beaucoup de courant et dissipe beaucoup de calories.

Dans un schéma asymétrique classique, on dispose d’un point « chaud » et d’une masse pour véhiculer les signaux audio. Dans un schéma symétrique, le signal (qui a toujours besoin de 2 pôles) est véhiculé par un point chaud et un point froid. La masse est dite « flottante » et ne sert que de référence « 0 V » (elle ne véhicule pas la musique). Ce type de schéma permet d’isoler totalement la masse de l’appareil et de l'alimentation du signal musical. Dans un schéma asymétrique classique, on rappelle que la masse est commune au signal audio, à l'alimentation et au châssis de l'appareil, ce qui favorise la perturbation de l'audio par des signaux parasites divers. En mode symétrique, on peut également utiliser des raccords de grandes longueurs entre les appareils, en raison d’une excellente immunité face aux perturbations parasites (perturbations radioélectriques, etc.). Tous les appareils audio professionnels, sans exception, utilisent des schémas symétriques et un raccordement avec prises XLR (trois broches).

Facteur d'amortissement

Avec certains amplificateurs, les haut-parleurs de grave bougent beaucoup moins qu'avec d'autres électroniques, à niveau sonore équivalent. Le son est alors plus pur, le grave plus tendu, plus rapide, plus naturel, et la tenue en puissance est supérieure. Ce phénomène est lié au facteur d'amortissement de l'amplificateur. Plus ce facteur est grand, plus l'ampli maîtrise les haut-parleurs. Il les contrôle à la perfection en leur interdisant tout « débordement » pour limiter leurs mouvements au strict nécessaire. Lorsqu'il vient de « bouger » sur un signal puissant, le haut-parleur a tendance à osciller comme un ressort, il continue de faire des allers-retours avant de se stabiliser. Avec un amplificateur au grand facteur d'amortissement, le haut-parleur est stoppé net après l'arrêt du signal, il n'oscille pas et se tient prêt pour réagir instantanément sur les signaux suivants. Un grand facteur d'amortissement s'obtient à partir de circuits à très faible impédance interne. Cette caractéristique va également de pair avec une possibilité de driver des charges ohmiques de très faibles valeurs (2 Ohms, voir beaucoup moins) et une forte capacité en courant pour l'ampli.

Alimentation surdimensionnée

Schéma en classe A, forte puissance de sortie, grand facteur d'amortissement, forte capacité en courant, fonctionnement sur charges complexes et de faible valeur ohmique, etc., etc... Tous ces paramètres, ces circuits et schémas qui font d'un amplificateur de puissance une machine d'exception ont un point commun : ils consomment beaucoup de courant ! Or, qui dit forte consommation dit forte production de courant au niveau de l'alimentation. Pour y parvenir avec une alimentation « classique » (par opposition aux circuits à découvert), il n'y a pas de secret : il faut utiliser, comme chez Vincent, des transformateurs surdimensionnés et des circuits de filtrage de très fortes valeurs capacitances pour fournir ce courant d'alimentation généreux et bien le « nettoyer ».

Le rodage

Durant les premières heures de fonctionnement, le son d'un appareil évolue considérablement. Les électroniques utilisent de nombreux composants traversés par un courant électrique. Leur structure se modifie petit à petit jusqu'à se stabiliser au bout de quelques dizaines d'heures. Une fois rodé, un amplificateur fait preuve de plus de finesse et de justesse de restitution des timbres que lorsqu'il est neuf.

Les professionnels se laissent parfois, eux aussi, prendre au piège... Pour anecdote, une célèbre revue avait jugé assez sévèrement un SV129 tout neuf, à peine sorti de l'usine. Or, par expérience et connaissant très bien nos produits, nous savons parfaitement qu'après une centaine d'heures de rodage, cet amplificateur jugé un peu trop « ceci » et pas assez « cela » devient particulièrement juste, équilibré, vivant et… tellement musical... Ce n'est là qu'une question de patience, mais aussi de richesse professionnelle!

Le rodage d'une électronique est assuré par le passage du courant électrique dans les composants. En règle générale, plus le courant est important, plus le rodage est rapide.

Sur un amplificateur de puissance, le temps de rodage est généralement plus long avec une electronique à transistors qu'avac un ampli a tubes. Sur un préamplificateur ou les courants électriques sont de faible intensité, ce rodage peut être extrémement long. Un minimum d'une bonne centaine d'heures d'utilisation est nécessaire, par exemple, pour qu'un préampli SA-93atteigne tout son potentiel de musicalité.
