LL100 - Niveau laser TRIMBLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau laser rotatif
Marque	Trimble
Modèle	LL100
Catégorie	Niveau laser
Précision de nivellement	±3 mm / 30 m (20 arc sec)
Portée (avec récepteur)	Jusqu'à 150 m (diamètre)
Rotation	typ. 600 min⁻¹
Type de laser	Diode rouge 650 nm, classe 2
Puissance du laser	< 3 mW
Alimentation	2 piles rondes 1,5 V type D (LR20)
Autonomie	Alcalines : 80 h ; NiMH : 35 h
Poids	1,5 kg
Indice de protection	IP54
Plage d'auto-nivellement	±8 % (±4,8°)
Temps de nivellement	typ. 30 s
Température de fonctionnement	-5 °C à +45 °C
Température de stockage	-20 °C à +70 °C
Raccord de pied	5/8" (horizontal et vertical)
Fonctions principales	Auto-nivellement, mode manuel, mode pente (axe Y), mode veille, alarme HI
Nettoyage et entretien	Chiffon doux et humide ; pas de solvants agressifs
Sécurité	Laser classe 2 - ne pas regarder dans le faisceau
Garantie	3 ans (réparation ou échange selon conditions)

FOIRE AUX QUESTIONS - LL100 TRIMBLE

Comment mettre en marche le laser Trimble LL100 ?

Appuyez sur la touche marche/arrêt (1). Tous les indicateurs lumineux s'allument 2 secondes, puis le nivellement automatique commence. Le rotor s'arrête et l'indicateur de nivellement clignote (1x/s). Une fois nivelé, le faisceau laser s'allume et l'indicateur arrête de clignoter.

Que signifie le clignotement rapide du témoin rouge en mode manuel ?

En mode manuel, le témoin rouge clignote 2 fois par seconde pour indiquer que l'alerte HI est activée. Si le laser subit un choc modifiant l'élévation de plus de 3 mm, le laser et le rotor s'arrêtent et le témoin rouge clignote double cadence. Pour rétablir, mettez hors tension puis sous tension.

Comment activer le mode veille ?

Maintenez enfoncé le bouton manuel (sur l'appareil ou la télécommande) pendant 3 secondes. Le faisceau, le rotor et l'auto-nivellement s'éteignent, mais l'alerte HI reste active. Le témoin vert des piles clignote 1 fois toutes les 4 secondes pour indiquer le mode veille.

Comment utiliser le mode pente (axe Y) ?

Appuyez deux fois sur le bouton du mode manuel de la télécommande. Les témoins vert et rouge clignotent ensemble 1x/s. Utilisez les flèches haut/bas pour incliner l'axe Y, tandis que l'axe X reste en nivellement automatique. Pour revenir au mode automatique, appuyez brièvement sur le bouton manuel.

Quelle est la précision du nivellement et comment la vérifier ?

La précision est de ±3 mm à 30 m. Pour vérifier, installez le laser à 30 m d'un mur, relevez la hauteur du faisceau sur l'axe +Y, puis tournez le laser de 180° et relevez sur l'axe -Y. La différence entre les deux marques ne doit pas dépasser 6 mm. Répétez sur les axes X.

Comment nettoyer le laser LL100 ?

Essuyez les surfaces en verre avec un chiffon doux et humide. N'utilisez pas de produits de nettoyage agressifs ou de solvants. Laissez sécher à l'air. Les encrassements réduisent la portée et la qualité du faisceau.

Que faire si le laser ne se met pas à niveau ?

Vérifiez que l'appareil est placé sur une surface stable et que l'inclinaison ne dépasse pas ±8% (plage d'auto-nivellement). Si le laser est incliné de plus de 8% pendant plus de 10 minutes, il s'arrête automatiquement. Réajustez la position et rallumez.

Comment déterminer la hauteur d'instrument (HI) ?

Placez le laser sur le point de référence connu. Alignez le récepteur sur le faisceau laser. Additionnez la lecture de la mire à la hauteur du point de référence pour obtenir la hauteur du laser (HI). Utilisez cette HI comme référence pour toutes les mesures.

Quel type de piles utiliser et comment les remplacer ?

Utilisez 2 piles rondes type D (LR20) alcalines ou NiMH rechargeables. Ouvrez le compartiment avec l'ongle, une pièce ou un tournevis. Insérez les piles en respectant la polarité (contact négatif sur le ressort). Refermez et bloquez le couvercle.

Quelle est la garantie du laser Trimble LL100 ?

Trimble offre une garantie de 3 ans contre les défauts de matériel et de fabrication. Les 12 premiers mois : réparation ou remplacement gratuit. Du 13e au 36e mois : échange avec frais. Les frais de transport sont à la charge du client. La garantie est annulée en cas de mauvaise utilisation ou réparation non autorisée.

MODE D'EMPLOI LL100 TRIMBLE

Manuel de l'utilisateur

Guide de l'utilisateur

Cage de protection du rotor entièrement détachable pour une couverture de 360 degrés.

Merci d'avoir choisi un laser Spectra Precision de la gamme de lasers de précision horizontaux Trimble. Le modèle LL100 est un outil simple à utiliser qui permet à un ou plusieurs ouvriers de prendre des mesures horizontales précises à des distances comprises entre 1 m et 150 m en utilisant un récepteur portable ou monté sur une mire.

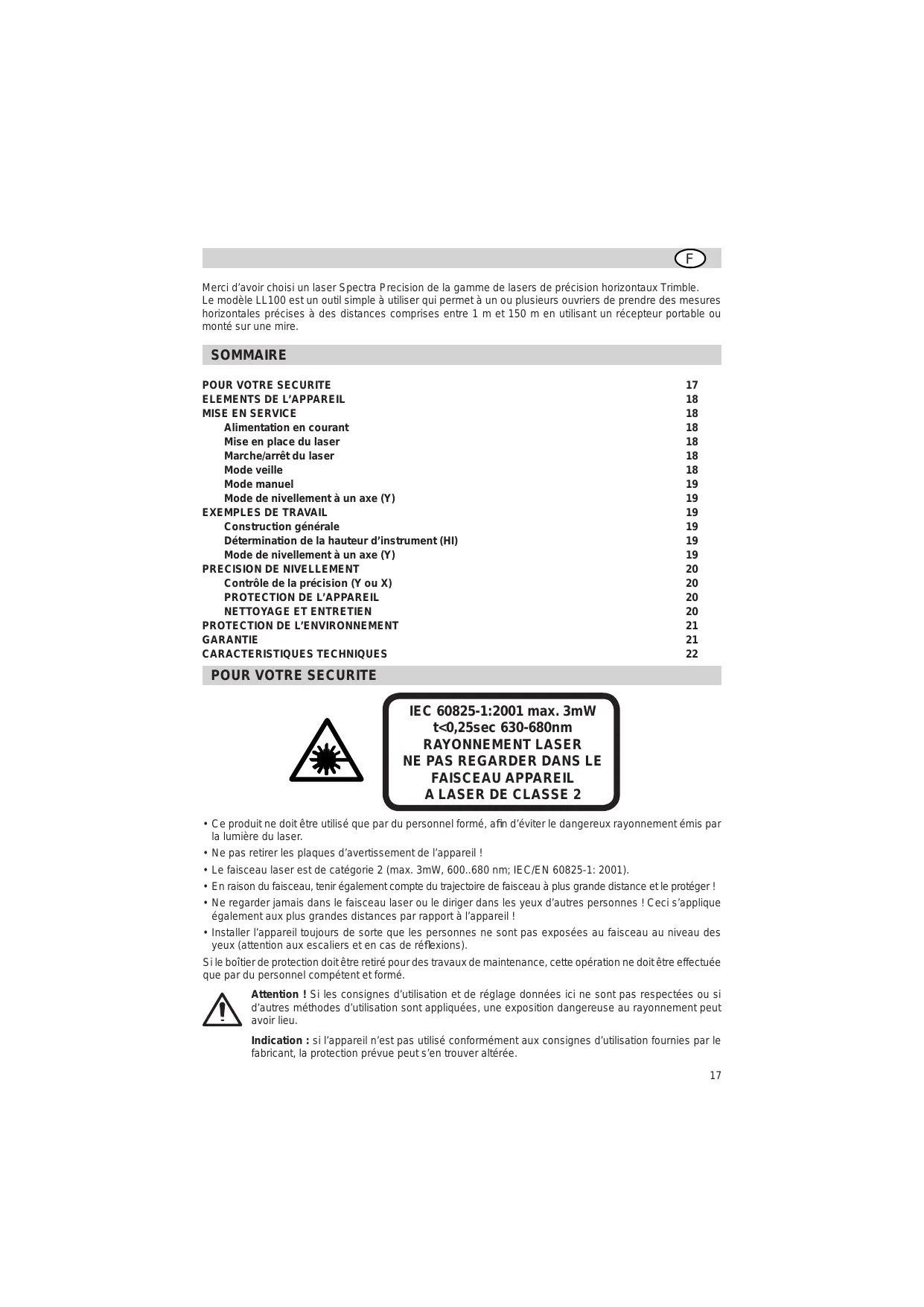

Sommaire

POUR VOTRE SECURITE	17
ELEMENTS DE L'APPAREIL	18
MISE EN SERVICE	18
Alimentation en courant	18
Mise en place du laser	18
Marche/arrêt du laser	18
Mode veille	18
Mode manuel	19
Mode de niveaument à un axe (Y)	19
EXEMPLES DE TRAVAIL	19
Construction générale	19
Détermination de la hauteur d'instrument (HI)	19
Mode de niveaument à un axe (Y)	19
PRECISION DE NIVELLEMENT	20
Contrôle de la précision (Y ou X)	20
PROTECTION DE L'APPAREIL	20
NETTOYAGE ET ENTRETIEN	20
PROTECTION DE L'ENVIRONNEMENT	21
GARANTIE	21
CARACTERISTIQUES TECHNIQUES	22

Pour votre sécurité

IEC 60825-1:2001 max. 3 mW

t < 0,25 sec, 630-680 nm

RAYONNEMENT LASER

NE PAS REGARDER DANS LE FAISCEAU DE L'APPAREIL.

NE PAS REGARDER DANS LE FAISCEAU DE L'APPAREIL

LASER DE CLASSE 2

• Ce produit ne doit être utilisé que par du personnel formé, afin d'éviter le dangereux rayonnement émis par le laser.
• Ne pas retirer les plaques d'avertissement de l'appareil !
• Le faisceau laser est de catégorie 2 (max. 3 mW, 600...680 nm ; IEC/EN 60825-1 : 2001).
• En raison du faisceau, tenir également compte de la trajectoire du faisceau à plus grande distance et le protéger !
• Ne jamais regarder dans le faisceau laser ni le diriger vers les yeux d'autres personnes ! Ceci s'applique également aux plus grandes distances par rapport à l'appareil !
• Installer l'appareil toujours de sorte que les personnes ne soient pas exposées au faisceau au niveau des yeux (attention aux escaliers et en cas de réflexions).

Si le boîtier de protection doit être retiré pour des travaux de maintenance, cette opération ne doit être effectuée que par du personnel compétent et formé.

Attention ! Si les et de réglage données ici ne sont pas respectées ou si d'autres méthodes d'utilisation sont appliquées, une exposition dangereuse au rayonnement peut avoir lieu.

Indication : si l'appareil n'est pas utilisé conformément aux fournies par le fabricant, la protection prévue peut s'en trouver altérée.

Éléments de l'appareil

1 Touche marche/arrêt 2 Indicateur de pile 3 Touche Manuel / veille 4 Indicateur de service/de nivellement 5 Indicateur manuel/(HI) d'avertissement 6 Touche à flèche haut/bas 7 Touche à flèche droite/gauche (télécommande) 8 Récepteur à infrarouge pour la télécommande 9 Tête de laser 10 Entailles d'alignement des axes 11 Rotor 12 Poignée 13 Couvercle de pile 14 5/8"-11 Raccords de pied 15 Pieds en caoutchouc

Introduction des piles/accumulateurs

Le compartiment des piles doit être ouvert avec l'ongle du pouce, une pièce de monnaie ou un tournevis. Introduire les piles/accumulateurs dans le compartiment de manière à ce que le contact négatif se trouve sur les ressorts spiralés et les fixer par la fermeture centrale.

Fermer et bloquer le couvercle du compartiment des piles.

Mise en place du laser

Placer l'appareil horizontalement ou verticalement sur un support stable ou, au moyen d'un raccord de pied, sur un pied ou sur une fixation murale à la hauteur souhaitée. L'appareil reconnaît automatiquement le mode horizontal ou vertical (mode manuel) en fonction de la position de l'appareil lors de la mise en circuit.

Marche/arrêt du laser

En appuyant sur la touche marche/arrêt 1, l'appareil est mis en marche et tous les indicateurs lumineux 2, 4, 5 s'allument pendant 2 secondes. Le nivellement commence immédiatement. Pour la mise hors service, réappuyer sur la touche. Pendant le nivellement, le rotor est arrêté, l'indicateur de nivellement 4 clignote (1 x par sec.). L'appareil est nivelé lorsque le faisceau laser est allumé et que l'indicateur de nivellement 4 ne clignote plus. L'indicateur de nivellement est allumé en permanence pendant 5 min., ensuite, son clignotement (1x toutes les 4 sec.) indique que le laser fonctionne en mode automatique.

Lorsque l'appareil est incliné de plus de 8% (gamme de nivellement automatique), le laser et les indicateurs de nivellement clignotent toutes les secondes. L'appareil doit alors être réajusté.

Si le laser se situe hors de la plage d'auto-nivellement pendant plus de 10 minutes, l'appareil est stoppé automatiquement.

Remarque : Après que le laser ait été à niveau pendant plus de 5 minutes en mode horizontal, l'alerte HL est activée. Si le laser est perturbé (choc sur le trépied, etc.) de telle sorte que lorsqu'il procède à son auto-nivellement, l'élévation du faisceau laser se soit modifiée de plus de 3 mm (1/8 inch), l'alerte HL coupe le laser et le rotor, et le témoin lumineux rouge clignote deux fois par seconde (le double de la cadence dans le mode manuel). Pour rétablir le niveau, mettez le laser hors tension puis remettez-le sous tension. Après re-nivellement du laser, contrôlez son élévation de référence initiale.

Mode veille

Le mode veille est une fonctionnalité permettant d'économiser l'énergie et de prolonger la durée de vie des batteries du laser.

Pressez le bouton manuel de l'appareil ou de la télécommande et maintenez-le enfoncé pendant 3 secondes pour activer le mode veille.

Remarque : Lorsque le mode veille est activé, le faisceau laser, le rotor, le système d'auto-nivellement et les témoins lumineux se coupent, mais l'alerte HI reste activée.

Pour vous informer que le laser se trouve en mode veille et non hors tension, le témoin lumineux vert supérieur des témoins lumineux indicateurs de l'état des batteries clignote une fois toutes les 4 secondes.

Pour désactiver le mode veille et retrouver toutes les fonctionnalités du laser, pressez le bouton manuel de l'appareil ou de la télécommande et maintenez-le pressé pendant 3 secondes. Le laser refonctionne et toutes ses fonctions redeviennent actives.

Mode manuel

L'appareil ou la télécommande permet de commuter l'appareil du mode de nivellement automatique au mode manuel en appuyant une fois brièvement sur la touche manuelle, ce qui est signalé par le clignotement de la diode lumineuse rouge 5 toutes les secondes. Dans ce mode de fonctionnement, il est possible d'incliner l'axe Y en actionnant les touches mentionnant la flèche « vers le haut/bas » sur la télécommande, et en plus l'axe X du laser en actionnant les touches mentionnant la flèche « vers la droite/gauche ».

Remarque : Dans le mode vertical (mode manuel), les boutons mentionnant les flèches vers le haut et vers le bas ajustent le faisceau laser vers la gauche et vers la droite par rapport à la direction de la ligne ; les boutons mentionnant les flèches vers la gauche et vers la droite ajustent la pente du faisceau laser.

Pour repasser en mode de nivellement automatique, appuyez à nouveau sur la touche de mode manuel.

Mode de nivellement à un axe (Y)

Pour activer la fonction pente simple sur l'axe Y, appuyez deux fois sur le bouton du mode manuel de la télécommande ; ce qui est signalé par le clignotement simultané des diodes lumineuses verte et rouge 4/5 toutes les secondes. Dans ce mode de fonctionnement, l'axe Y peut être incliné à l'aide des touches indiquant la flèche « vers le haut/bas » sur l'appareil ou la télécommande alors que l'axe X continue à travailler dans le mode horizontal automatique (p. ex. lors du montage de plafonds suspendus inclinés ou de rampes d'accès). En réappuyant brièvement sur la touche manuelle, l'appareil retourne au mode de nivellement automatique, ce qui est signalé par la diode lumineuse verte 4.

Détermination de la hauteur d'instrument (HI)

La hauteur de l'appareil (HI) est la hauteur du faisceau laser. Elle est déterminée en ajoutant la lecture des règles de l'appareil à un repère marquant une hauteur ou à une hauteur connue.

Mise en place du laser et positionnement de la mire avec le récepteur sur un point de référence ou une hauteur connue (NN).

Aligner le récepteur sur la position « À hauteur » du faisceau laser.

Additionner la lecture de hauteur de mire à la hauteur du point de référence connu afin de déterminer la hauteur du laser.

Exemple :

Utiliser la hauteur du laser comme référence pour toutes les autres mesures de hauteur.

Mode de nivellement à un axe (Y)

1. Installez le laser sur le point de référence (A).
2. Regardez dans la tête du rotor pour aligner le laser sur la mire dans la direction souhaitée, en supposant une utilisation en mode auto-nivellement. Tournez le laser sur le trépied jusqu'à ce qu'il soit correctement aligné.
3. Fixez un récepteur à une mire. Placez la mire sur la visée directionnelle de l'axe d'auto-nivellement afin de contrôler l'élévation du laser (B).

Remarque : Employez cette hauteur comme référence pour contrôler l'alignement du laser après avoir défini la pente pour l'autre axe.

1. Pour activer la fonction pente simple sur l'axe Y, appuyez deux fois sur le bouton du mode manuel de la télécommande.
2. Mesurez la hauteur du faisceau laser directement à l'appareil en prenant l'axe d'inclinaison.
3. Sans modifier la hauteur du récepteur, placez la mire graduée en direction de l'inclinaison sur le piquet de direction de l'axe d'inclinaison (C).
4. Pressez sur le bouton indiquant la flèche vers le haut et vers le bas du laser jusqu'à obtenir une lecture à la cote sur le récepteur.
5. Contrôlez à nouveau l'élévation du laser dans l'axe de nivellement automatique en employant la HI de l'étape 3.

Remarque : Si la HI n'a pas changé, faites tourner le laser jusqu'à obtenir une nouvelle lecture à la cote. Veillez à NE PAS modifier la hauteur du récepteur sur la mire.

Contrôle de la précision (Y ou X)

1. Installez et mettez le laser à niveau à 30 m d'un mur.
2. Élevez/abaissez le récepteur jusqu'à ce que vous obteniez une lecture à la côte pour l'axe +Y. En utilisant la rainure marquant la mise à la côte comme référence, faites une marque sur le mur.

Remarque : Pour augmenter la précision, utilisez le réglage fin (1,5 mm) sur le récepteur.

1. Faites tourner le laser éder à son nivellement automatique.
2. Élevez ou Y. En utilisant la rainure marquant la mise à la cote comme référence, faites une marque sur le mur.
3. Mesurez la différence entre les deux marques. Si elles diffèrent de plus de 6 mm à 30 m, le laser doit être étaconné.

1. Après ajustement de l'axe, faites tourner le laser. Répétez les étapes 2 à 5 en commençant avec l'axe +X en face du mur.

Protection de l'appareil

Ne pas soumettre l'appareil à des températures extrêmes ni à de fortes fluctuations de température (ne pas le laisser dans une voiture).

L'appareil est très robuste. Malgré tout, il faut traiter les appareils de mesure très soigneusement. Après de fortes influences extérieures, il faut toujours contrôler la précision du nivellement avant tout travail.

L'appareil peut être utilisé à l'intérieur et à l'extérieur.

Nettoyage et entretien

Les encrassements des surfaces en verre influencent la qualité du faisceau et la portée de manière décisive.

Essuyer les encrasements au moyen d'un chiffon doux et humide. Ne pas utiliser de produits de nettoyage ou de solvants agressifs. Laisser sécher l'appareil mouillé à l'air.

Protection de l'environnement

L'appareil, les accessoires et l'emballage doivent être recyclés de façon écologique.

Ce mode d'emploi est imprimé sur du papier recyclé sans chlore. Tous les éléments en matière plastique sont marqués pour un recyclage selon leur nature.

Les piles/accumulateurs usés ne doivent pas être jetés avec les ordures ménagères, jetés dans le feu ou dans l'eau, mais éliminés de façon écologique.

Notification aux clients européens

Pour les informations concernant le recyclage du produit, veuillez visiter :

www.trimble.com/environment/summary.html

Recyclage en Europe

Pour le recyclage des DEEE Trimble,

Appelez au [phone],

Expédiez une demande pour les instructions de recyclage à :

Trimble Europe BV

La société Trimble accorde une garantie de trois ans, de sorte que l'article LL100 ne présente aucun défaut en rapport au matériel et à la réalisation technique artisanale. Au cours des 12 premiers mois, la société Trimble ou bien ses centres de clients sous contrat s'engagent, à leur gré, soit à réparer soit à remplacer tout article défectueux, si la réclamation est effectuée dans le délai de garantie. Des frais d'échange sont exigibles du 13e au 36e mois de la durée de garantie, en cas de réclamations. Pour le transport de l'article sur le lieu où il sera réparé, il sera facturé au client des frais et des frais journaliers occasionnés, aux taux en vigueur. Les clients doivent envoyer ou remettre l'article à la société Trimble Navigation Ltd. ou au plus proche centre de clients sous contrat, pour que les réparations sous garantie soient effectuées. Dans ce cas, les frais de port/transport doivent être payés d'avance. Si un signe indique que l'article a été traité avec négligence ou de manière inappropriée ou que l'article a été endommagé à la suite d'un accident ou d'une tentative de réparation, qui a été effectuée par un personnel n'ayant pas eu l'autorisation de la société Trimble et qui n'a pas été équipé avec des pièces de rechange homologuées par la société Trimble, le droit à la garantie prend fin automatiquement. Il ressort donc des indications précédentes que la société Trimble garantit l'achat et l'utilisation de ses équipements. Pour toute perte ou autres sinistres, qui pourraient survenir consécutivement, la société Trimble ne se porte pas garant.

La pré y compris celles garantissant la vente ou la qualité pour un objectif déterminé, à l'exception de la présente.

La pré qui ont été expressément ou implicitement accordées.

Caractéristiques techniques

Précision de mesure : ±1,3 %

Rotation:

Portée (diamètre) :

Type de laser :

Puissance du laser :

Plage de nivellement automatique :

Temps de nivellement :

Indicateur de nivellement :

Diamètre du faisceau :

Portée de la télécommande :

Alimentation en courant :

Durée de service :

Température de service :

Température de stockage :

Raccords de pied :

Protection contre l'eau et la poussière :

Poids :

Indicateur de basse tension :

Arrêt de la basse tension :

± 3 mm / 30 m ; 20 arc sec

typ. 600 min⁻¹

laser à diode rouge 650 nm

< 3 mW, catégorie de laser 2

typ. ±8 % (±4,8° env.)

typ. 30 sec.

DEL clignote

5 mm environ sur l'appareil

habituellement jusqu'à 30 m ;

2 x 1,5 V piles rondes type D (LR 20)

Alcalines : 80 h. NiMH : 35 h.

-5°C... +45°C

• -20°C...+70°C

5/8" horizontal et vertical

IP54

1,5 kg

L'indicateur de pile clignote ou est allumé.

L'appareil s'arrête complètement.

1) en degrés Celsius 2) dans des conditions atmosphériques optimales 3) le long des axes

Déclaration de conformité

Nos,

Trimble Kaiserslautern GmbH déclare sous sa responsabilité exclusive que le produit LL100 auquel cette déclaration se rapporte est conforme aux normes suivantes : IEC 61010-1; IEC 60825-1; EN 61000-6-3:2007; EN 55022:2006; EN 61000-6-2:2005; EN 61000-4-2:1995 + A1:1998 + A2:2001; EN 61000-4-3:2002 + A1:2002 et à la directive 2004/108/CE sur la compatibilité électromagnétique, conformément aux dispositions de la directive 89/336/CEE.

Bernd Brieger, Gérant
