| Marque | TRIMBLE |
| Modèle | LL300 |
| Type de produit | Niveau laser |
| Précision de nivellement | < ± 18 secondes d'arc (< ± 2,6 mm à 30 m) |
| Rotation | 600 tr/min |
| Portée laser | 400 m (diamètre) |
| Type de laser | Laser à diode rouge 635 nm, classe 3R |
| Puissance laser | < 5 mW |
| Plage de nivellement automatique | ± 8 % (environ ±4,8°) |
| Temps de nivellement | Environ 30 secondes |
| Diamètre du faisceau | 8 mm à la sortie de l'appareil |
| Alimentation | 4 piles LR20 (type D) 1,5 V ou accumulateurs NiCd/NiMH |
| Autonomie (piles alcalines) | Environ 90 h en mode rotation |
| Autonomie (accumulateurs NiCd) | Environ 45 h en mode rotation |
| Température de service | -20°C à +50°C |
| Température de stockage | -20°C à +70°C |
| Filetage trépied | 5/8" horizontal et vertical |
| Poids | 2,7 kg |
| Indicateur de batterie faible | Clignotement lent puis allumage constant avant arrêt |
| Garantie | 12 mois |
| Nettoyage | Surfaces en verre : coton-tige ; soufflet : chiffon doux humide |
| Précautions de sécurité | Ne pas regarder le faisceau laser, ne pas diriger vers les yeux, classe 3R |
| Fonctions principales | Nivellement automatique, mode manuel, inclinaison sur un axe, détermination de hauteur, mode vertical |
| Protection environnement | Recycler l'appareil, les accessoires et l'emballage |
FOIRE AUX QUESTIONS - LL300 TRIMBLE
Questions des utilisateurs sur LL300 TRIMBLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Niveau laser au format PDF gratuitement ! Retrouvez votre notice LL300 - TRIMBLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LL300 de la marque TRIMBLE.
MODE D'EMPLOI LL300 TRIMBLE
Manuel d'utilisation
Manuale d'uso
Manuel de fonctionnement
Operateurshandbok
Brugermanual
Gui da Usuario
Bruksanvising
Käytäjan opas
www.trimble.com

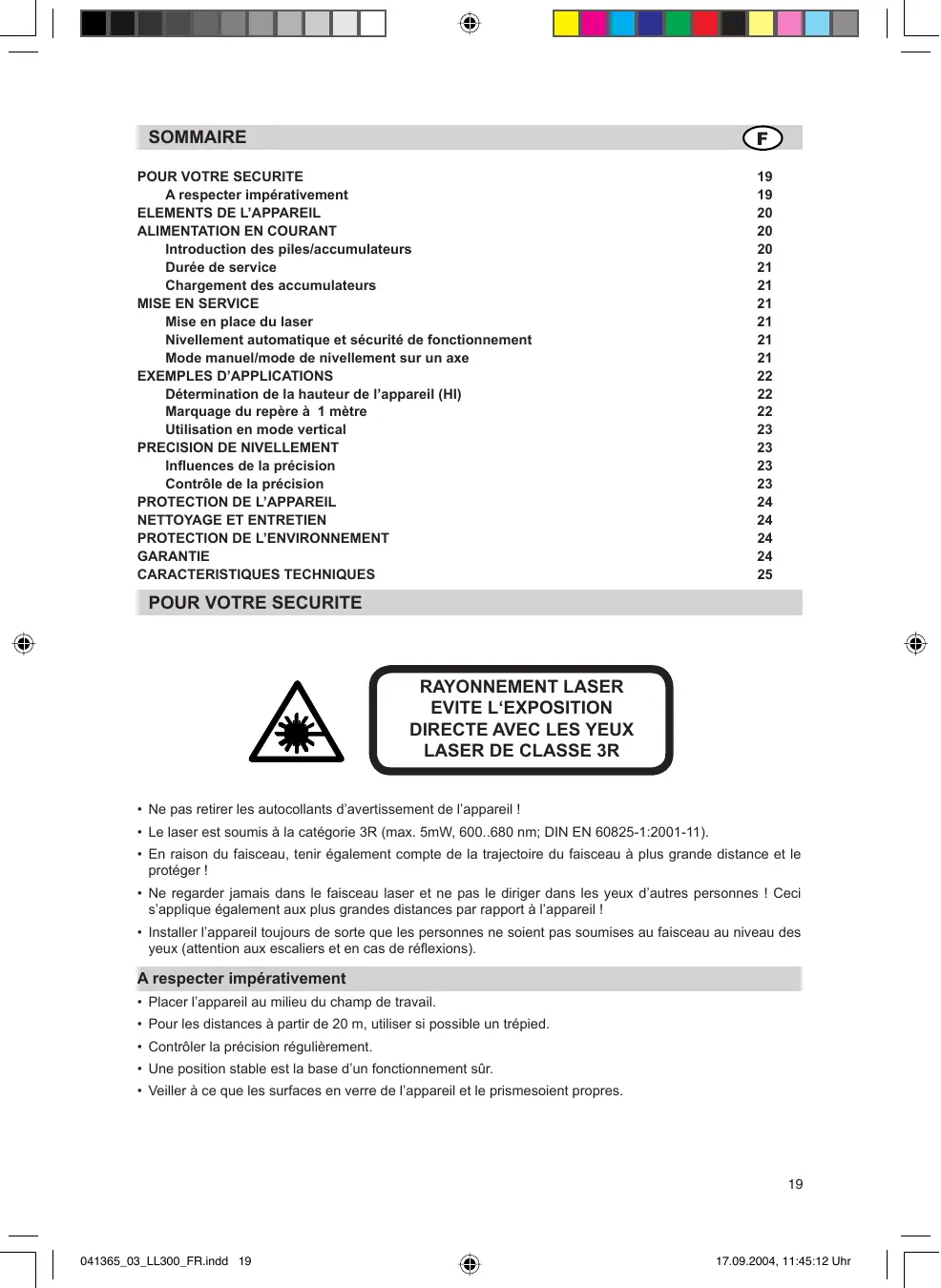

ELEMENTS DE L'APPAREIL 20
ALIMENTATION EN COURANT 20
Introduction des piles/accumulateurs 20 Durée de service 21 Chargement des accumulateurs 21
MISE EN SERVICE 21
Mise en place du laser 21 Nivellement automatique et sécurité de fonctionnement 21 Mode manuel/mode de nivellement sur un axe 21
Détermination de la hauteur de l'appareil (HI) 22 Marquage du repère à 1 mètre 22 Utilisation en mode vertical 23
PRECISION DE NIVELLEMENT 23
Influences de la précision 23 Contrôle de la précision 23
PROTECTION DE L'APPAREIL 24 NETTOYAGE ET ENTRETIEN 24 PROTECTION DE L'ENVIRONNEMENT 24 GARANTIE 24 CHARACTERISTIQUES TECHNIQUES 25
Directe avec les YEUX LASER de CLASSE 3R
- Ne pas retirer les autocollants d'advertisement de l'appareil!
- Le laser est soumis à la catégorie 3R (max. 5mW, 600..680 nm; DIN EN 60825-1:2001-11).
- En raison du faisceau, tenir également compte de la trajectoire du faisceau à plus grande distance et le protéger!
- Ne regarder jamais dans le faisceau laser et ne pas le diriger dans les yeux d'autres personnes! Ceci s'applique également aux plus grandes distances par rapport à l'appareil!
- Installer l'appareil toujours de sorte que les personnes ne soient pas soumises au faisceau au niveau des yeux (ATTENTION aux escaliers et en cas de réflexions).
- Placer l'appareil au milieu du champ de travail.
- Pour les distances à partir de 20m, utiliser si possible un trépied.
- Contrôler la précision régulièrement.
- Une position stable est la base d'un fonctionnement sûr.
- Veiller à ce que les surfaces en verre de l'appareil et le prisme soient propres.
Touches du panneau de commande
1 Touche marche/arrêt 2 Touche Manuel
Lampes-témoin
3 Indicateur de mise en service/de nivellement 4 Indicateur de mode manuel/d'alarme (HI) 5 Indicateur de niveau de batteries
Éléments de l'appareil
6 Récepteur à infrarouge pour la télécommande 7 Tête de laser 8 Entailles d'alignement des axes 9 Sortie du faisceau
10 Soufflet en caoutchouc mobile 11 Poignée 12 Couvercle de piles/batteries 13 emplacement pour trépieds 14 Ergots en caoutchouc
Alimentation en courant
Avant la première mise en service et si cela n'a pas déjà été réalisé à l'usine, introduire les piles ou les batteries rechargeables (accumulateurs). En mode accu, charger d'abord les accumulateurs. Voir paragraphe correspondant.
Les batteries NiCd et NiMH peuvent contenir de faibles quantités de substances nocives.
Assurez-vous de charger les batteries avant la première mise en service et après une longue durée de non-utilisation.
Utilisez uniquement les chargeurs prévus pour la recharge conformément aux indications du fabricant.
La batterie ne doit pas être ouverte, ni brûlée, ni court-circuitée. Il existe un risque de blessures causées par l'inflammation, l'explosion, l'écoulement ou le réchauffement de la batterie.
Respectez les prescriptions correspondantes des pays respectifs pour leur recyclage.
Conserver les batteries hors de portée des enfants. En cas d'absorption, ne pas provoquer de vomissements. Consulter immédiatement un médecin.

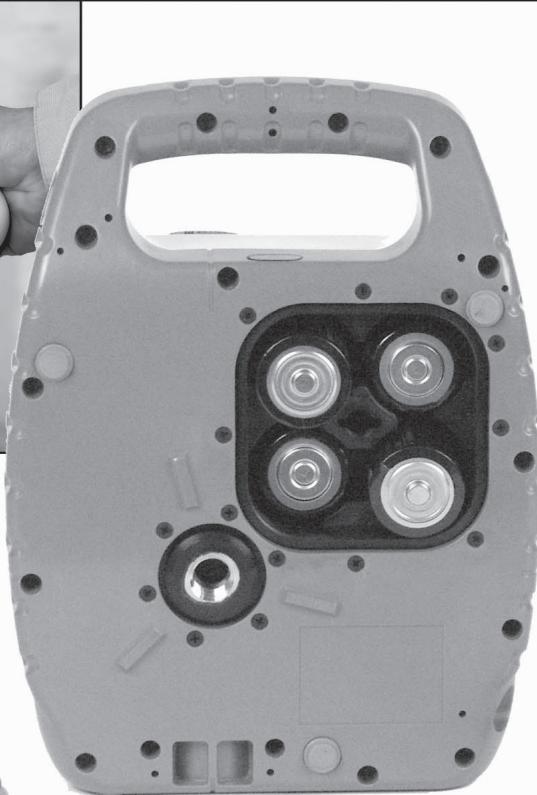

Introduction des piles/accumulateurs
Retirer le couvercle du compartiment de piles en tournant la fermeture centrale de. Introduire les piles/accumulateurs dans le compartiment de manière à ce que le contact négatif se trouve sur les ressorts spiraux des piles et les fixer par la fermeture centrale.
En cas de piles alcalines, un chargement est empêché par une protection mécanique. Seul l'ensemble d'accumulateurs d'origine permet le chargement dans l'appareil. Les accumulateurs d'autres marques doivent être chargés de façon externe.
Durée de service
En cas d'utilisation de piles alcalines (pile ronde LR 20), la durée d'utilisation s'élève à 90 h environ en mode de rotation.
Les accumulateurs NiCd permettent une durée de service de 45 h environ en mode de rotation.
Les facteurs suivants réduisent la durée de service :
- réajustage fréquent de la position (vent, vibrations),
- températures extrêmes,
- accumulateurs âgés ; chargement fréquent d'accumulateurs presque pleins (effet Mémoire),
- utilisation de piles à état de chargement différents.
Le fait que les piles/accumulateurs doivent être chargés ou remplacés est signalé par l'indicateur 5 en clignotant d'abord lentement. Lorsque le déchargement se poursuit, la diode LED est constamment allumée avant que l'appareil s'arrête complètement.
Chargement des accumulateurs
L'appareil nécessite 10 heures environ pour charger les accumulateurs vides. Pour cela, connectez la fiche du chargeur dans la prise de chargement de l'appareil. Les accumulateurs neufs ou pas utilisés pendant une période prolongée n'obtiennent leur puissance complète qu'après cinq cycles de chargement et de déchargement.
Les accumulateurs ne devraient être chargés que lorsque la température de l'appareil se situe entre 10°C et 40°C. Le chargement à des températures plus élevées risquerait d'endommager les accumulateurs. Le chargement à des températures plus basses prolonge le temps de chargement et réduit la capacité, ce qui donne lieu à une puissance réduite et une durée de vie réduite des accumulateurs.
Mise en service
Placer l'appareil horizontalement ou verticalement sur un support stable ou, au moyen d'un trépied, ou sur une fixation murale à la hauteur souhaitée. L'appareil reconnaît automatiquement le mode horizontal ou vertical en fonction de la position de l'appareil lors de la mise en circuit.
En appuyant sur la touche marche/arrêt 1, l'appareil est mis en marche et toutes les diodes à LED 3, 4, 5 s'allument pendant 3 secondes. Le nivellement commence immédiatement. Pour la mise hors service, réappuyer sur la touche. Pendant le nivellement, le rotor est arrêté, l'indicateur de nivellement 3 clignote (1 x par sec.). L'appareil est nivélé lorsque le faisceau laser est allumé et que l'indicateur de nivellement 3 ne clignote plus. L'indicateur de nivellement est allumé en permanence pendant 5 min., ensuite, son clignotement (1 x toutes les 4 sec.) indique que le laser fonctionne en mode automatique.
Lorsque l'appareil est incliné de plus de 8%, (plage de nivellement automatique), le laser et les indicateurs de nivellement clignotent toutes les secondes. L'appareil doit alors être réajusté.
Nivellement automatique, sécurité de marche
Après la mise en route, l'appareil égalise automatiquement les irrégularités dans sa plage de nivellement automatique de 8% ( ± 0.8 ~m / 10 ~m ) env., le rotor étant encore à l'arrêt.
Après le nivellement, le laser surveille son niveau. La sécurité de marche est activée, 5 min. env. après le nivellement lorsque le laser fonctionne avec 600 Tours/min en mode horizontal.
En cas de changement de position supérieurs à 30 mm / 10 m, ce dérangement déclenche l'alerte pour éviter que des basculements plus importants donnent lieu à des erreurs de hauteur. À ce moment, le rotor s'arrête, le faisceau laser s'arrête, la diode LED manuelle/d'alerte 4 clignote (2x par sec.). Arrête l'appareil et le remets en circuit, puis contrôle la hauteur initiale ou l'ajuste de nouveau.
Mode manuel/mode de nivellement sur un axe

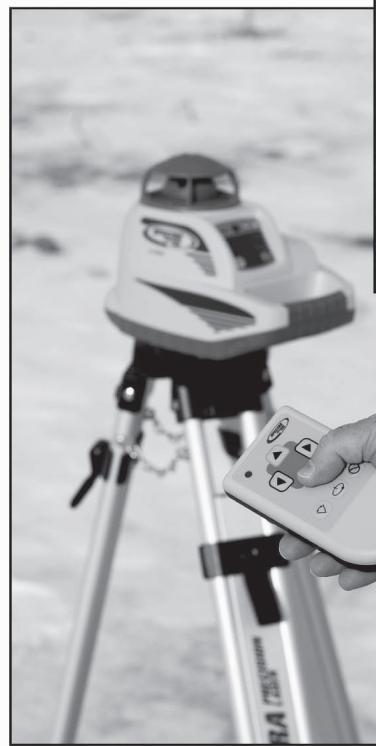

La télécommande ou la combinaison récepteur/télécommande permet de faire passer l'appareil du mode de nivellement automatique au mode manuel (2) en appuyant une fois brievement sur la touche « manuel », ce qui est signalé par le clignotement de la diode LED rouge 4 toutes les secondes. Dans ce mode de fonctionnement, il est possible d'inclure l'axe Y en actionnant les touches à flèche « vers le haut/bas » sur l'appareil ou la télécommande. De même pour l'axe X du laser qui peut être incliné en actionnant les touches à flèche « vers la droite/gauche » sur la télécommande.
En pressant brievement une seconde fois sur la touche « manuel » lors de la réalisation horizontal, l'appareil passe en mode d'inclinaison sur un seul axe, ce qui est signalisé par le clignotement simultané des diodes LED verte et rouge 3/4 toutes les secondes (en mode vertical, on retourne directement du mode manuel au mode de nivellement automatique). Dans ce mode de fonctionnement, l'axe Y peut être incliné à l'aide des touches à flèche « vers le haut/bas » sur l'appareil ou la télécommande alors que l'axe X continue à travailler dans le mode horizontal automatique (p. ex. lors du montage de plafonds suspendus inclinés ou pour des rampes d'accès). Lorsque l'appareil travaille à 600 tr/min, l'alerte de marche est active ; cela signifie que le niveau de l'appareil sur l'axe X est surveillé bien que l'axe Y soit incliné.
En réappuyant brievement sur la touche « manuel », l'appareil returne au mode de nivlement automatique, ce qui est signalé par la diode LED verte 3.

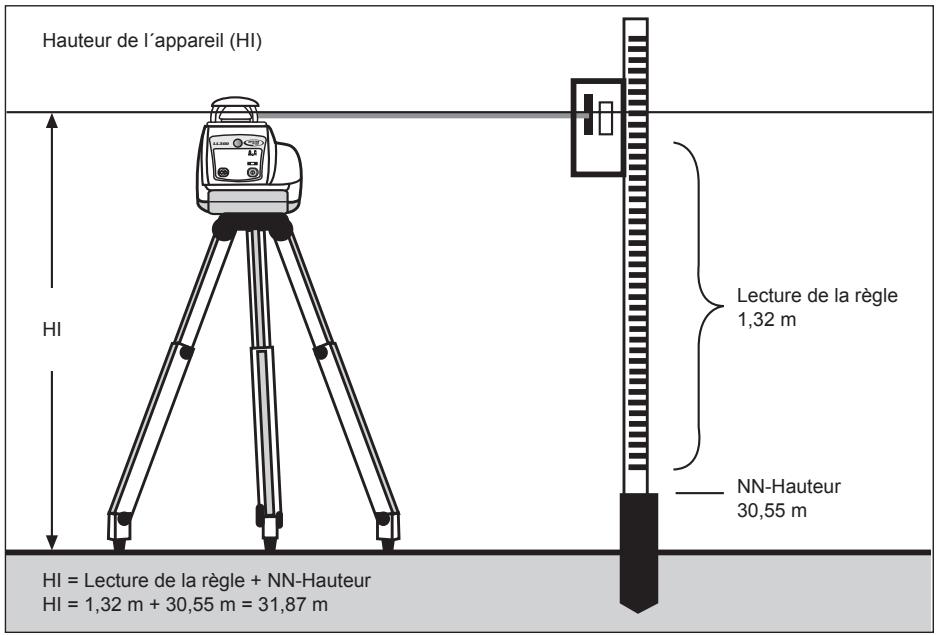

Determination de la hauteur de l'appareil (HI)
La hauteur de l'appareil (H) est la hauteur du faisceau laser. Elle est déterminée en additionnant la lecture de la hauteur du faisceau sur la mire à une hauteur connue ou hauteur de référence. Mettez en place le laser et positionnez la mire avec le récepteur sur un point de hauteur connue ou de référence (NN).
Faites glisser le récepteur le long de la mire jusqu'à la position « A niveau » du faisceau laser.
Additionnez la hauteur lue sur la mire à la hauteur de référence connue NN afin de déterminer la hauteur du laser.
Exemple :
Lecture sur la mire = +1,32m
Utiliser la hauteur du laser comme référence pour toutes les autres mesures de hauteur.

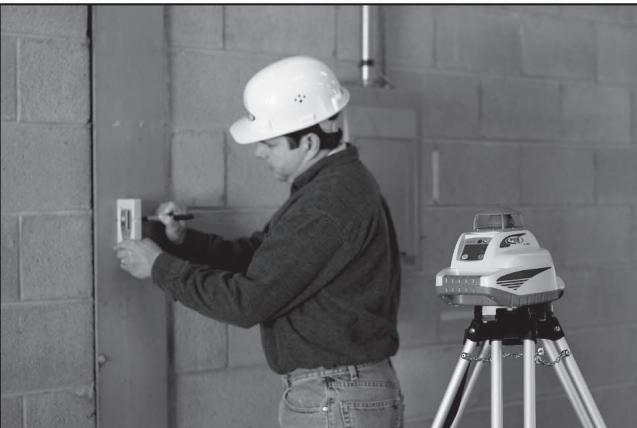

Marquage du repère à 1 mètre
En mode horizontal, l'appareil doit être placé (par ex. sur un trépied) de sorte que le faisceau laser se trouve à la hauteur souhaitée.
Tourner ensuite le prisme à l'endroit souhaité soit à la main soit en utilisant l'un des modes de rotation.
Lors du travail sans trépied, placer l'appareil sur une surface stable et déterminer la différence de hauteur entre le faisceau laser et le point de hauteur souhaité à l'aide d'un ruban mètre. Après avoir tourné le prisme vers l'endroit désiré, marquer la différence de hauteur mesurée.
Service vertical
Mettre le trépied à niveau. Niveller d'abord le laser en mode Horizontal.
Passer sur le mode Manuel à l'aide de la touche « Manuel » et procéder à la mise en place sur le trépied au moyen de l'emplacement filtré pour le mode vertical.
Après la mise en place verticale du laser, opérer une légère rotation du laser jusqu'à ce que le faisceau soit aligné sur la position « à niveau » du récepteur. Afin d'éviter les erreurs de décalage lors de ces travaux, il convient d'utiliser le récepteur à hauteur du laser.
Les flèches « Ascendante/Descendante » de la télécommande permettent d'effectuer un alignement précis.
Influences de la précision
La précision du niveaument est influencée par de nombreux facteurs :
- précision donnée par l'usine,
- température de l'appareil,
- influences de l'environnement telles que pluie, vent et température.
La température ambience exerce la plus grande influence sur la précision de mesure. Surtout les différences de température verticales (couches d'air) à proximité du sol peuvent faire dévier le faisceau laser de manière semblable aux vibrations observées au-dessus des routes asphaltées chaudes.
Ceci s'applique également à tous les appareils de mesure optiques tels que théodolite ou appareil de nivellement !

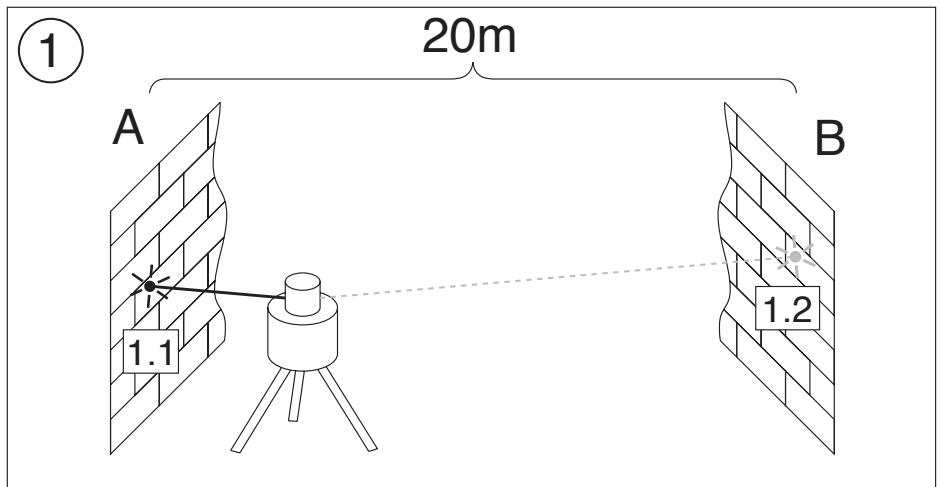

Contrôle de la précision
Pour cela, une distance libre de 20 m de longueur entre deux murs (A et B) est nécessaire sur lesquels vous effectuerez 4 mesures sur les axes X et Y en mode horizontal avec l'appareil sur trépied.
Placez le laser horizontalement sur un support plan ou sur un trépied à proximité du mur (A) et dirigez le point laser dans le sens de l'axe X vers le mur (A). Après le nivellement de l'appareil, la hauteur (centre du faisceau) est tracée sur le mur. Tournez l'appareil ensuite, laissez-le se niveler et marquez le centre du faisceau sur le mur éloigné (B).

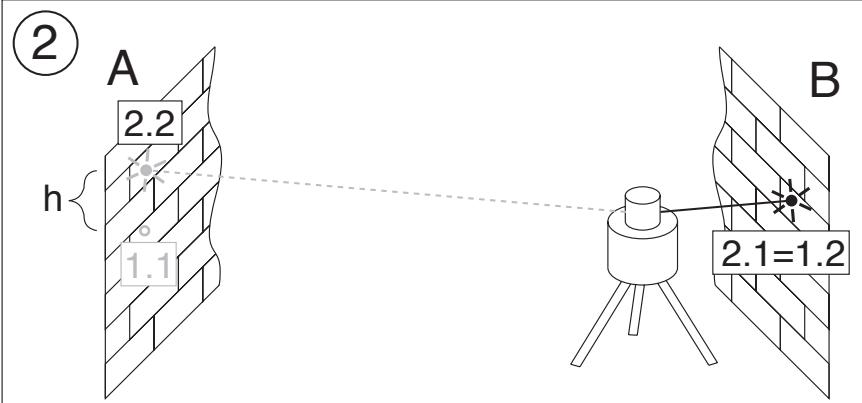

Placez maintenant l'appareil à proximité du mur B. Dirigez le faisceau laser de l'appareil nivélé dans le sens de l'axe X vers le mur B alors à proximité de sorte que la hauteur marquée précédemment (à partir de la mesure du mur A) est réalisée. Tournez l'appareil de, laissez-le se niveler et marquez le centre du faisceau sur le mur A. La différence (h) des deux points marqués indique alors l'écart effectif de l'appareil.
Lorsque l'appareil est dans les limites de la précision d'usine (± 1,0 mm sur 10 m), l'écart maximal à 20 m + 20 m = 40 m par rapport à la position zéro s'élève à 4 mm.
Ceci doit être répété de la même manière pour l'axe X négatif et pour l'axe Y positif et négatif de sorte que la hauteur est mesurée dans les 4 sens pour le même point de mur (en tournant le laser de ).
Protection de l'appareil
Ne pas soumettre l'appareil aux températures extrêmes et aux fluctuations de température (ne pas laisser dans la voiture).
L'appareil est très robuste. Malgré tout, il faut traiter les appareils de mesure très soigneusement. Après de fortes influences extérieures, il faut toujours contrôler la précision de nivellement avant tout travail.
L'appareil peut être utilisé à l'intérieur et à l'extérieur.
Nettoyage et entretien
Les encrasements des surfaces en verre sur l'ouverture de sortie 9 influencent la qualité du faisceau et la portée de manière décisive. Nettoyage avec un coton-tige. Eviter les peluches.
Nettoyer le soufflet en caoutchouc 10 soigneusement. Essuyer les encrassements au moyen d'un chiffon doux et humide. Ne pas utiliser de produits de nettoyage et de solvants agressifs. Laisser sécher l'appareil mouillé à l'air.
Protection de l'environnement
L'appareil, les accessoires et l'emballage devraient être recyclés de façon écologique.
Ce mode d'emploi est imprimé sur du papier de recyclage sans chlore. Tous les éléments en matière plastique sont marqués pour un recyclage selon les sortes.
Les piles/accumulateurs usés ne doivent pas être jetées avec les ordures ménagères, ni jetées dans le feu ou dans l'eau, mais éliminées de façon écologique.
Garantie
L'appareil a une garantie de 12 mois conforme aux dispositions légales pour le matériel et les défauts de fabrication.
Nous ne pouvons être tenus responsables pour les éventuels dommages dus à l'utilisation d'un appareil non précis.
Avant de commencer le travail, il faut toujours contrôler la précision conformément au paragraphe correspondant.
La garantie prend fin dès que l'appareil est ouvert ou que les plaques signalétiques sont enlevées.
| Précision de mesure1,3 : | < ± 18 arc seconds; < ± 2,6 mm à 30m |
| Ro-ta-tion: | 600 tr/min |
| Portée du laser1 : (diamètre) | 400 m |
| Type de laser : | laser à diode rouge 635 nm |
| Puisance de laser : | <5 mW, catégorie de laser 3R |
| Gamage de nivellement automatique : | typ. ± 8 % (± 4,8° env.) |
| Temps de nivellement : | typ. 30 sec. |
| Indicateur de nivellement : | LED clignote |
| Diamètre de faisceau1 : | 8 mm env. sur l'appareil |
| Alimentation en courant : | 4 x 1,5 V piles rondes type D (LR 20) |
| Température de service : | - 20°C ... + 50°C |
| Température de stockage : | - 20°C ... + 70°C |
| Emplacement trépied : | 5/8" horizontal et ver-ti-cal |
| Poids : | 2,7 kg |
| Indicateur de basse tension : | indicateur de pile clignote/est allumé |
| Arrêt de la basse tension : | l'appareil s'arrête complètement |
1) à 21° Celsius 2) dans des conditions atmosphériques optimales 3) le long des axes
Déclaration de conformité
Nous,
déclarons sous notre responsabilité exclusive que le produit
LL300
auquel cette déclaration se rapporte est conforme aux normes suivantes :
EN 61000-4-2, 1994; EN 55022, 1994; EN 61000-4-3, 1997
conformément aux dispositions de la directive
Compatibilité électromagnétique 89/336/CEE.
Kaiserslautern, 17/03/2004
Bernd Brieger
Directeur Général
