Type de produit	Décodeur TV TNT
Marque	YAMADA
Modèle	DTV-3000
Catégorie	Décodeur TV
Fonctions principales	Réception et enregistrement de la TNT, balayage automatique des chaînes
Alimentation	5V DC via adaptateur secteur
Dimensions (approx.)	18 x 12 x 4 cm
Poids (approx.)	0,5 kg
Connectique	Entrée RF IN, sortie RF LOOP THROUGH, entrée IN du TV tuner
Accessoires fournis	Câble noir de liaison RF, télécommande, adaptateur secteur
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux
Sécurité	Ne pas exposer à l'humidité ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Câbles standard ; toute réparation doit être confiée à un professionnel
Informations générales	Notice disponible en PDF (6 pages, août 2007)

FOIRE AUX QUESTIONS - DTV-3000 YAMADA

Comment brancher l'antenne sur le décodeur YAMADA DTV-3000 ?

Branchez le câble de votre antenne sur l'entrée RF IN du PVR TUNER (photo 2). Ensuite, reliez la sortie RF LOOP THROUGH à l'entrée IN du TV TUNER à l'aide du petit câble noir fourni (photos 3 et 4).

Comment lancer la recherche des chaînes TNT ?

Appuyez sur la touche MENU de la télécommande, allez dans 'Paramètres des chaînes', puis cliquez sur 'Recherche'. Vérifiez que le mode est 'Automatique' et 'Mise à jour' sur 'Remplacer', puis validez la case 'Commencer la Rec...' pour lancer le balayage (photos 5 à 12).

Que faire si la recherche automatique ne trouve pas toutes les chaînes ?

Remplacez le petit câble noir de liaison par un câble classique et refaites toutes les manipulations à partir de l'étape 3 (branchement RF LOOP THROUGH vers IN du TV tuner).

Quels sont les accessoires fournis avec le DTV-3000 ?

Le décodeur est livré avec un câble noir de liaison RF, une télécommande et un adaptateur secteur (non décrit dans la notice mais nécessaire).

Où se trouvent les connexions d'antenne sur l'appareil ?

Toutes les connexions d'antenne se trouvent à l'arrière et à gauche de l'appareil (voir photo 1).

Comment naviguer dans le menu de configuration ?

Utilisez la touche MENU de la télécommande pour accéder au menu, puis déplacez le curseur vers la droite pour entrer dans la catégorie 'Paramètres des chaînes' (photos 5 à 7).

Le décodeur enregistre-t-il des chaînes ?

Oui, le DTV-3000 est un PVR (Personal Video Recorder) : il peut enregistrer les chaînes TNT. La notice décrit la recherche des chaînes, mais l'enregistrement nécessite l'utilisation du menu adéquat (non détaillé ici).

Comment nettoyer le décodeur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux pour essuyer la surface. Ne pas utiliser de produits liquides ou abrasifs.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions d'antenne et le câble de liaison. Assurez-vous que les paramètres de recherche sont corrects. Si le problème persiste, consultez un professionnel.

Où télécharger la notice complète du YAMADA DTV-3000 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre email.

MODE D'EMPLOI DTV-3000 YAMADA

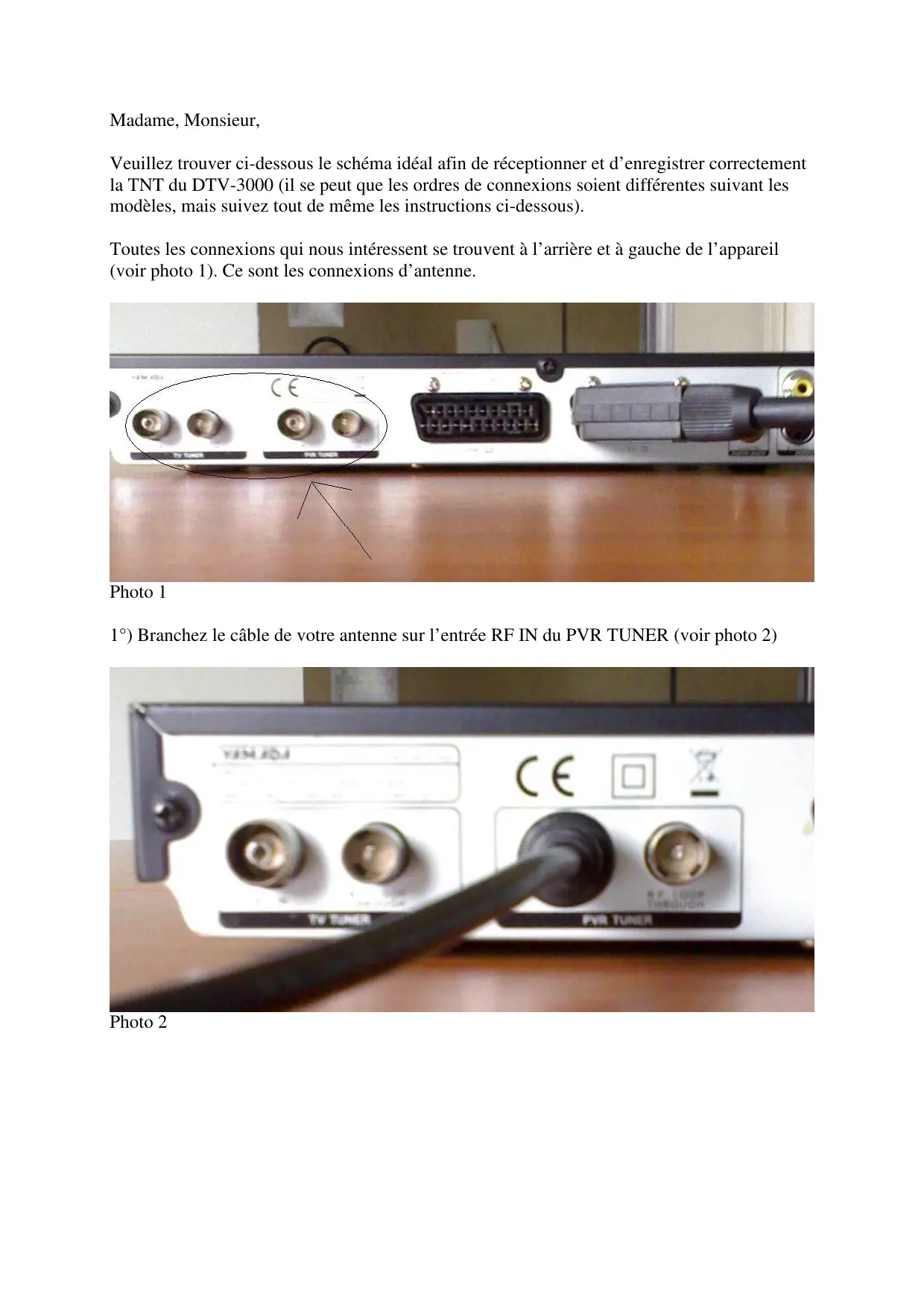

Veuillez trouver ci-dessous le schéma idéal afin de réceptionner et d'enregistrer correctement la TNT du DTV-3000 (il se peut que les ordres de connexions soient différents suivant les modèles, mais suivez tout de même les instructions ci-dessous).

Toutes les connexions qui nous intéressent se trouvent à l'arrière et à gauche de l'appareil (voir photo 1). Ce sont les connexions d'antenne.

Photo 1

Branchez le câble de votre antenne sur l'entrée RF IN du PVR TUNER (voir photo 2)

Photo 2

) Branchez le petit câble noir (fourni avec les accessoires) de la sortie RF LOOP THROUGH (photo 3) vers l'entrée IN du TV TUNER (voir photo 4)

Photo 3

Photo 4

Ensuite, remettez votre appareil en place afin de reconfigurer les chaînes TNT via votre téléviseur. Appuyez sur la touche MENU de la télécommande (voir photo 5) pour entrer dans le menu de configuration du lecteur (voir photo 6).

Photo 5

Photo 6

Déplacer le curseur vers la droite afin d'aller dans la catégorie « Paramètres des chaînes » (voir photo 7)

Photo 7

) Appuyez sur « Paramètres des chaînes », cliquez sur « Recherche » (voir photo 8), vérifiez que la « recherche » est configurée en « Automatique » (voir photo 9) et que la « mise à jour » est configurée en « Remplacer » (voir photo 10). Ensuite, validez la case « Commencer la Rec... » (voir photo 11) pour lancer le balayage des chaînes TNT (voir photo 12). Normalement, le décodeur TNT trouvera et classera automatiquement les chaînes TNT. Si cela ne fonctionne toujours pas, veuillez changer le petit cable noir de liaison par un cable classique et refaire toutes les manipulations à partir de l'étape 3.

Photo 8

Photo 9

Photo 10

Photo 11

Photo 12

Auteur: Nicolas MEYER

Date : 24 août 2007
