Type de produit	Radiateur sèche-serviettes électrique
Marque	APPLIMO
Modèle	SYRENIA 1
Puissance totale	500, 750, 1000, 1500 ou 2000 W selon référence
Puissance rayonnante	500 W (1555-1), 750 W (1555-2), 400 W (1555-3), 600 W (1555-5), 750 W (1555-7)
Puissance soufflante	600 W (1555-3), 900 W (1555-5), 1250 W (1555-7) ; non applicable pour 1555-1 et 1555-2
Alimentation électrique	230 V monophasé 50 Hz, câble 3 fils (phase, neutre, fil pilote)
Dimensions (L x H x P, avec barres)	De 407+60 x 1058 x 92 mm à 431+36 x 1472 x 107 mm selon référence
Poids	De 16,8 à 28,0 kg selon référence
Matériau du corps	Acier avec peinture époxy polyester polymérisé, finition blanc brillant
Type de chauffage	Rayonnement + soufflerie latérale (sauf modèles sans soufflerie)
Régulation	Électronique numérique précise au 1/10e de degré
Programmation	Fil pilote multitarif 6 ordres : Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel, Arrêt chauffage
Fonction marche forcée	Minutée 30, 60 ou 120 min, annulable, en chauffage total ou ventilation seule
Indice de protection	IP24 (protection contre les projections d'eau)
Classe électrique	Classe II (double isolation, sans mise à la terre)
Résistance aux chocs	IK08
Certifications	NF Électricité Performance Cat. C, CE, Promodul, Promotelec
Sécurité thermique	À réarmement manuel (corps) et à auto-maintien (soufflerie)
Filtre anti-poussière	Amovible et nettoyable (soufflerie)
Accessoires fournis	2 ou 3 barres porte-serviettes (amovibles et coulissantes) + 2 patères à clipser
Options	Barres et patères supplémentaires disponibles
Garantie	2 ans (4 ans avec offre Vivrélec rénovation EDF)
Entretien	Nettoyer régulièrement le filtre anti-poussière ; dépoussiérer l'appareil avec un chiffon doux
Installation	Fixation murale avec dosseret, hauteur mini 15 cm du sol, dégagements : 50 cm devant/au-dessus, 15 cm latéraux

FOIRE AUX QUESTIONS - SYRENIA 1 APPLIMO

Quelles sont les précautions d'installation dans une salle de bains ?

L'appareil peut être installé dans les volumes 2 ou 3 selon la norme NF C 15-100, avec une protection IP24. Ne pas placer sous une prise de courant. Les commandes ne doivent pas être accessibles depuis la baignoire ou la douche. Utiliser un dispositif différentiel 30 mA.

Comment raccorder électriquement le radiateur ?

Raccordement par câble 3 fils (phase, neutre, fil pilote) via un boîtier de raccordement. Alimentation 230 V monophasé 50 Hz, section cuivre 1,5 mm² minimum. Interdit de brancher sur prise de courant ou de mettre à la terre. Prévoir un disjoncteur divisionnaire 16 A et un dispositif de coupure omnipolaire.

Comment programmer les modes de chauffage ?

Le fil pilote permet 6 ordres : Confort (température souhaitée), Confort -1°C, Confort -2°C, Eco (abaissement de -3,5°C par défaut), Hors-gel (environ 7°C), et Arrêt chauffage. La programmation hebdomadaire est optionnelle.

Que faire si le radiateur ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique (disjoncteur, fil pilote). Assurez-vous que la sécurité thermique n'a pas disjoncté : réarmement manuel sur le corps, auto-maintien sur la soufflerie. Si le problème persiste, contactez un professionnel.

Comment nettoyer le filtre anti-poussière ?

Le filtre est amovible et nettoyable. Retirez-le délicatement, lavez-le à l'eau tiède savonneuse, rincez et séchez complètement avant de le remettre en place. Effectuez cette opération régulièrement pour maintenir les performances.

Puis-je utiliser la soufflerie en été sans chauffage ?

Oui, la fonction marche forcée permet une ventilation ambiance seule (sans chauffage) en été. Sélectionnez la durée souhaitée (30, 60 ou 120 min) et choisissez le mode ventilation.

Quelles sont les dimensions exactes du modèle 1555-1 BB ?

Pour le SYRENIA 1 1555-1 BB (500 W) : largeur 407 mm + 60 mm pour les barres, hauteur 1058 mm, épaisseur 92 mm (sans dosseret). Poids 16,8 kg.

De quel matériau est composée la carrosserie ?

La carrosserie est en acier avec une peinture époxy polyester polymérisé, de couleur blanc brillant. La façade avant est auto-émissive pour le rayonnement.

Comment ajuster les barres porte-serviettes ?

Les barres sont amovibles et coulissantes. Elles peuvent être positionnées à gauche ou à droite de l'appareil, à la hauteur souhaitée. Les patères se clippent sur les barres.

Quelle est la garantie et comment l'étendre ?

La garantie standard est de 2 ans. Elle peut être étendue à 4 ans dans le cadre d'une offre Vivrélec rénovation EDF. Conservez la facture et respectez les conditions d'installation.

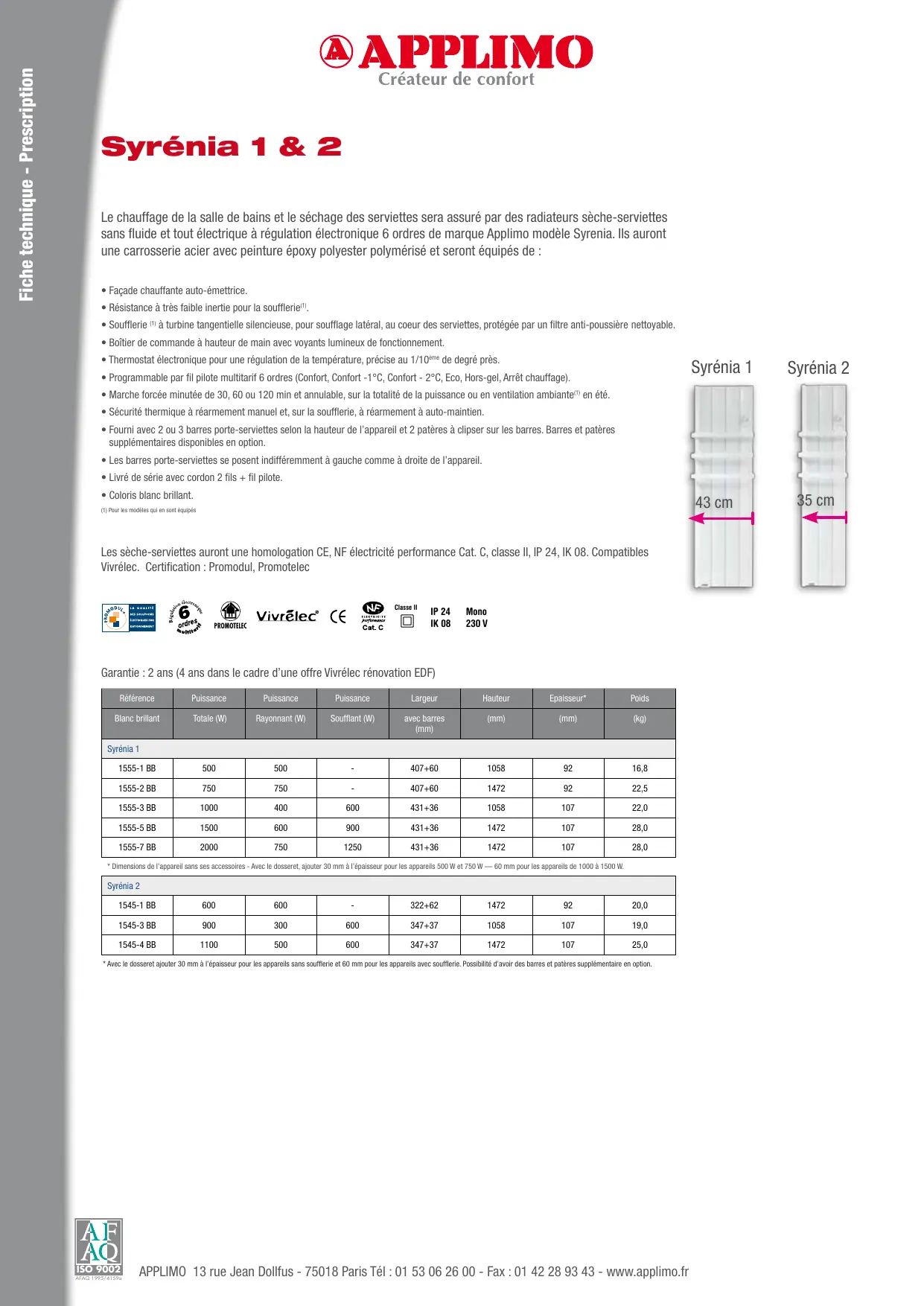

MODE D'EMPLOI SYRENIA 1 APPLIMO

Le chauffage de la salle de bains et le séchage des serviettes sera assuré par des radiateurs sèche-serviettes sans fluide et tout électrique à régulation électronique 6 ordres de marque Applimo modulo Syrenia. Ils auront une carrosserie acier avec peinture epoxy polyester polymérisé et seront équipés de :

• Façade chauffante auto-émissive.
• Résistance à très faible inertie pour la soufflerie(1).
• Soufflerie (1) à turbine tangentielle silencieuse, pour soufflage létal, au coeur des servittes, protégée par un filtre anti-poussière nettoyable.
• Boîtier de commande à hauteur de main avec voyants lumineux de fonctionnement.
• Thermostat électronique pour une régulation de la température, précise au 1/10ème de degré près.
• Programmable par fil pilote multitarif 6 ordres (Comfort, Comfort -1°C, Comfort - 2°C, Eco, Hors-gel, Arrêt chauffage).
• Marche forcée minutée de 30, 60 ou 120 min et annulable, sur la totalité de la puissance ou en ventilation ambiance ^(1) en été.
• Sécurité thermique à réarmement manuel et, sur la soufflerie, à réarmement à auto-maintien.
• Fourni avec 2 ou 3 barres porte-serviettes selon la hauteur de l'appareil et 2 patères à clipser sur les barres. Barres et patères supplémentaires disponibles en option.
• Les barres porte-serviettes se posent indifféremment à gauche comme à droite de l'appareil.
• Livre de série avec cordon 2 fils + fil pilote.
• Coloris blanc brillant.

Pour les modèles qui en sont équipés

Les sèche-serviettes auront une homologation CE, NF électricité performance Cat. C, classe II, IP 24, IK 08. Compatible les Vivrélec. Certification : Promodul, Promotelec

Vivrelc

Garantie : 2 ans (4 ans dans le cadre d'une offre Vivrélec rénovation EDF)

Référence	Puisance	Puisance	Puisance	Largeur	Hauteur	Epaisseur*	Poids
Blanc brillant	Totale (W)	Rayonnant (W)	Souffant (W)	avec barres (mm)	(mm)	(mm)	(kg)
Syrénia 1
1555-1 BB	500	500	-	407+60	1058	92	16,8
1555-2 BB	750	750	-	407+60	1472	92	22,5
1555-3 BB	1000	400	600	431+36	1058	107	22,0
1555-5 BB	1500	600	900	431+36	1472	107	28,0
1555-7 BB	2000	750	1250	431+36	1472	107	28,0

• Dimensions de l'appareil sans ses accessoires - Avec le dosseret, ajouter 30 mm à l'épaisseur pour les appareils 500 W et 750 W — 60 mm pour les appareils de 1000 à 1500 W.

Syrenia 2

1545-1 BB	600	600	-	322+62	1472	92	20,0
1545-3 BB	900	300	600	347+37	1058	107	19,0
1545-4 BB	1100	500	600	347+37	1472	107	25,0

• Avec le dosseret ajouter 30 mm à l'épaisseur pour les appareils sans soufflerie et 60 mm pour les appareils avec soufflerie. Possibilité d'avoir des barres et patères supplémentaires en option.

Destination et utilisation :

Chauffage d'ambiance. Cet appareil de chauffage électrique direct est prévu pour des locaux d'habitation individuel ou collectif, dans le neuf ou l'existant.

Mise en œuvre :

Elle doit être réalisée conformément aux normes d'installation prévues par la NF C 15-100. Ainsi, dans les pièces d'eau il conviendra de respecter les dispositions suivantes : selon les besoins, l'appareil pourrait être installé dans le volume 2 (c'est-à-dire dans un espace de 0,6 m ajuster de la baignoire ou de la douche à condition toutefois que les commandes ne soient pas accessibles depuis celle-ci et qu'il soit répertorié "Classe II, protection IP 24"), ou dans le volume 3 (c'est-à-dire, dans un espace situé à 2,40 m de la baignoire ou de la douche). Les interrupteurs et autres dispositifs de commande devront être installés de façon à ce qu'une personne dans la baignoire ou dans la douche ne puisse les toucher. En outre, l'appareil ne devra pas être installé sous une prise de courant.

Pose de l'appareil :

La pose de l'appareil devra être réalisée en respectant les conditions suivantes : l'appareil sera installé avec le dosseret lui correspondant et livré avec celui-ci. La pose se fera à une hauteur minimum de 15 cm du sol afin de dégager les sorties d'air et le dosseret sera fixé par vis et chevilles afin de garantir la solidité de l'ensemble. Pour des raisons de sécurité, de bonne circulation de l'air et de bon fonctionnement, un espace de 50 cm sera maintenu devant et au-dessus de l'appareil et de minimum 15 cm de part et d'autre. L'installation de l'appareil sera faite de telle manière que les commandes seront facilement accessibles. Dans un souci de bon fonctionnement, on fera en sorte de ne pas placer l'appareil dans un courant d'air, ce qui aurait pour conséquence de perturber le bon fonctionnement de sa régulation. De plus, il est strictement interdit de couvrir ou d'obstruer les entrées et sorties d'air des appareils, ce qui pourrait occasionner un danger potentiel et un risque d'endommagement de l'appareil.

Dans un souci d'optimisation des consommations d'énergie, il est recommendé, pour des pièces d'une surface supérieure à 20 m2, ou dont les déperditions de chaleur seront trop importantes (>2000 Watts), d'installer deux appareils.

Raccordement électrolyque :

• Conformément à la norme NF C 15-100, le raccordement au secteur se fait à l'aide d'un câble 3 fils, phase, neutre et fil pilote par l'intermédiaire d'un boîtier de raccordement.
• Alimentation en 230 Volts monophasé 50Hz
• Section de conducteur en cuivre électrique normalisé d'au moins 1,5mm2 pour une puissance maximale de 2300 W.
• Interdiction formelle de raccorder par prise courant.
• Interdiction de raccorder l'appareil à la terre.
• Un circuit ne peut alimenter plus de 5 appareils.
• Chaque circuit doit aboutir à une boîte de connexion encastrée dans le mur au dos du radiateur avec la contrainte d'être placé à 5 cm minimum du sol pour les pièces principales et 25 cm dans les pièces et locaux humides (le volume 1 interdit l'emploi de boîte de connexion et pour le volume 2, elles doivent être de type IP X4).
• Un dispositif de coupure omnipolaire avec une distance d'ouverture de contact d'au minimum 3 mm doit équiper l'installation.
• L'alimentation des appareils d'une même pièce devra être issue directement du tableau de répartition pour favoriser l'évolution.
• Tous les fils pilotes doivent aboutir au tableau et être repérés de manière visible et rendre identifiable leur affection précise. Ils doivent être équipés d'un organe de coupure.
• Un disjoncteur divisionnaire protégera chacun des circuits (phase + neutre) et assurera le sectionnement et la commande, c'est-à-dire la coupure de l'alimentation.
• Courant assigné maximal : 16 A pour une section de conducteur en cuivre 1,5 mm2.
• La protection des personnes est garantie par une fonction différentielle qui pourrait être intégrée au disjoncteur de branchement.
• Dans le cas d'une installation dans une pièce d'eau équipée d'une baignoire ou d'une douche, l'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30mA

Régulation et programmation

• La régulation est numérique, de qualité NF électricité performance Cat. C.
• La variation de température au centre de la pièce devra être inférieure à 0,5°C
• La dérive est limitée à 1,5°C.
• Les appareils seront équipés d'une régulation électronique numérique recevant à distance six ordres de fonctionnement : Confort, Confort - 1°C, Confort - 2°C, Eco, Hors-Gel, Arrêt du Chauffage.
• Le "Niveau de confort" correspond à la température voulue dans une pièce de vie principale.
• Le "Niveau Confort - 1°C ", c'est l'abaissement de la température Confort de 1°C environ.
• Le "Niveau Confort - 2°C ", c'est l'abaissement de la température Confort de 2°C environ.
• Le "Niveau Eco" est un niveau de température inférieur au "Niveau de Confort", appliqué en cas d'absence ou de nuit. Cet abaissement de température est réglé à -3,5 °C par défaut.
• Le "Niveau Hors-Gel" est un niveau de température de 7°C environ et qui s'applique en cas d'absence prolongée.
• La fonction programmation est optionnelle. Elle automatise l'alternance des températures "Confort" et "Eco" en fonction d'un cycle hebdomadaire.

Radiateur sèche-serviettes à soufflerie latérale - gamme caresse

• Efficacité et performance : Alliant la puissance et le confort, Syrenia 1 & 2 sont des radiateurs sèche-serviettes idéaux pour faire de sa salle de bains un lieu de grand confort.
• Une soufflerie latérale : l'air est soufflé par le côté sur les serviettes et diffusé ensuite dans la salle de bains. Cette soufflerie latérale est équipée d'un filtre anti-poussière amovible, nettoyable et réutilisable.
• Les barres sont amovibles et coulissantes
• Les barres porte-serviettes se règlent à la hauteur souhaitée et se positionnent indifféremment à gauche ou à droite de l'appareil. Elles sont «ouvertes» d'un côté, ce qui facilite l'étendage des serviettes.

Caracteristiques

• Façade chauffante auto-émissive.
• Résistance à très faible inertie pour la soufflerie(1).
• Soufflerie à turbine tangentielle silencieuse, pour soufflage latéral, au cœur des serviettes, protégée par un filtre anti-poussière(1) nettoyable.
• Boîtier de commande à hauteur de main avec voyants lumineux de fonctionnement.
• Thermostat électronique pour une régulation de la température, précise au 1/10ème de degré près.
• Programmable par fil pilote multitarif 6 ordres (Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel, Arrêt chauffage).
• Marche forcée minutée de 30, 60 ou 120 min et annulable, sur la totalité de la puissance ou en ventilation ambiance ^(1) en été.
• Sécurité thermique à réarmement manuel et, sur la soufflerie, à réarmement à auto-maintien.
• Carrosserie acier. Peinture époxy polyester polymérisé.
• Fourni avec 2 ou 3 barres porte-serviettes selon la hauteur de l'appareil et 2 patères à clipser sur les barres. Barres et patères supplémentaires disponibles en option.
• Les barres porte-serviettes se posent indifféremment à gauche comme à droite de l'appareil.
• Livre de série avec cordon 2 fils + fil pilote. Coloris blanc brillant. (1) Pour les modèles équipés

Référence	Puisance	Puisance	Puisance	Largeur	Hauteur	Epaisseur*	Poids
Blanc brillant	Totale (W)	Rayonnant (W)	Souffant (W)	avec barres (mm)	(mm)	(mm)	(kg)
Syrénia 1
1555-1 BB	500	500	-	407+60	1058	92	16,8
1555-2 BB	750	750	-	407+60	1472	92	22,5
1555-3 BB	1000	400	600	431+36	1058	107	22,0
1555-5 BB	1500	600	900	431+36	1472	107	28,0
1555-7 BB	2000	750	1250	431+36	1472	107	28,0

• eur pour les appareils 500 W et 750 W — 60 mm pour les appareils de 1000 à 1500 W.

Syrénia 2
1545-1 BB	600	600	-	322+62	1472	92	20,0
1545-3 BB	900	300	600	347+37	1058	107	19,0
1545-4 BB	1100	500	600	347+37	1472	107	25,0

• Dimensions de l'appareil sans ses accessoires - Avec le dosseret, ajouter 30 mm à l'épaissure pour les appareils 600 W et 60 mm pour les appareils 900 et 1100 W.

Syrenia

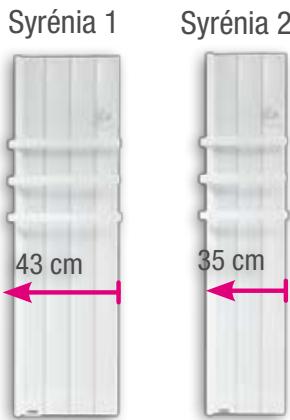

Syrenia 1 & 2
