ACAPULCO - Radiateur sèche-serviettes APPLIMO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur sèche-serviettes avec barres soufflantes
Marque	APPLIMO
Modèle	ACAPULCO
Dimensions (L × H × P)	515 mm × 615 mm × 230 mm
Poids emballé	11,5 kg
Alimentation électrique	230 V monophasé, 50 Hz
Puissance	1000 W (chauffage) / 2000 W (total avec soufflerie)
Classe de protection	Classe II, IP24, IK08
Certifications	CE, NF Électricité Performance Cat. C, Promotelec, Vivrélec
Fonctions principales	Chauffage d'ambiance, séchage des serviettes par 3 barres soufflantes
Types de chauffe	Résistance Schwarz CV pour le chauffage, résistance à très faible inertie pour la soufflerie
Régulation	Thermostat électronique numérique au 1/10e de degré près, programmable par fil pilote (6 ordres)
Minuterie	Marche forcée de 0 à 120 minutes, annulable
Commandes	Boîtier de commande en façade avec commutateur Marche/Arrêt, sélecteur de température et de fonctions
Voyants lumineux	Indicateur de chauffe
Matériau et finition	Carrosserie acier, peinture époxy polyester polymérisée, blanc satiné
Fixation	Par dosseret encliquetable, hauteur mini 15 cm du sol
Distances de sécurité	50 cm devant/au-dessus, 15 cm de chaque côté
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas obstruer les entrées/sorties d'air
Sécurité thermique	Coupe-circuit automatique en cas de surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - ACAPULCO APPLIMO

Puis-je installer ce radiateur dans une salle de bains ?

Oui, il est conçu pour les pièces d'eau : classe II, IP24, IK08. Installez-le dans les volumes 2 ou 3 selon la norme NF C 15-100, en respectant les distances de sécurité (0,60 m de la baignoire/douche pour le volume 2, 2,40 m pour le volume 3).

Comment raccorder électriquement le radiateur ?

Raccordement en 230 V monophasé via un câble 3 fils (phase, neutre, fil pilote). Section de cuivre minimale : 1,5 mm². Interdiction formelle d'utiliser une prise de courant ou de raccorder à la terre. Un disjoncteur divisionnaire de 16 A max par circuit.

Quels sont les modes de fonctionnement disponibles ?

Le radiateur propose 6 ordres via fil pilote : Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel, Arrêt chauffage. En mode local, vous pouvez choisir entre chauffage 1000W + soufflerie, soufflerie seule, ou soufflerie à température ambiante.

Comment programmer la minuterie de marche forcée ?

Utilisez le sélecteur dédié pour régler une durée de 0 à 120 minutes. La minuterie peut être annulée à tout moment. Elle permet un fonctionnement temporaire en mode forcé.

Quelle est la puissance totale du radiateur ?

Puissance totale de 2000 W : 1000 W pour le chauffage et 1000 W pour la soufflerie. Vous pouvez activer les deux simultanément ou séparément.

Le radiateur est-il compatible avec un système de programmation centralisé ?

Oui, il accepte les ordres par fil pilote (6 ordres) et peut être intégré à un système de programmation central compatible (ex. Vivrélec). La programmation hebdomadaire est optionnelle.

Comment entretenir mon radiateur sèche-serviettes ?

Nettoyez régulièrement la carrosserie avec un chiffon doux et sec. Ne pas obstruer les entrées et sorties d'air. Évitez les produits abrasifs. Un entretien régulier assure une longue durée de vie.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord l'alimentation et le disjoncteur. Si le problème persiste, contactez le service après-vente. La garantie de 2 ans couvre les défauts de fabrication. Pour les pièces détachées (résistance, thermostat, etc.), adressez-vous à un revendeur agréé.

Puis-je utiliser le radiateur sans la fonction soufflerie ?

Oui, vous pouvez sélectionner le mode chauffage seul (1000 W) sans activer la soufflerie. Cela permet de chauffer la pièce sans sécher les serviettes.

Quelles sont les dimensions et le poids du radiateur ?

Dimensions : 515 mm (largeur) × 615 mm (hauteur) × 230 mm (épaisseur). Poids emballé : 11,5 kg.

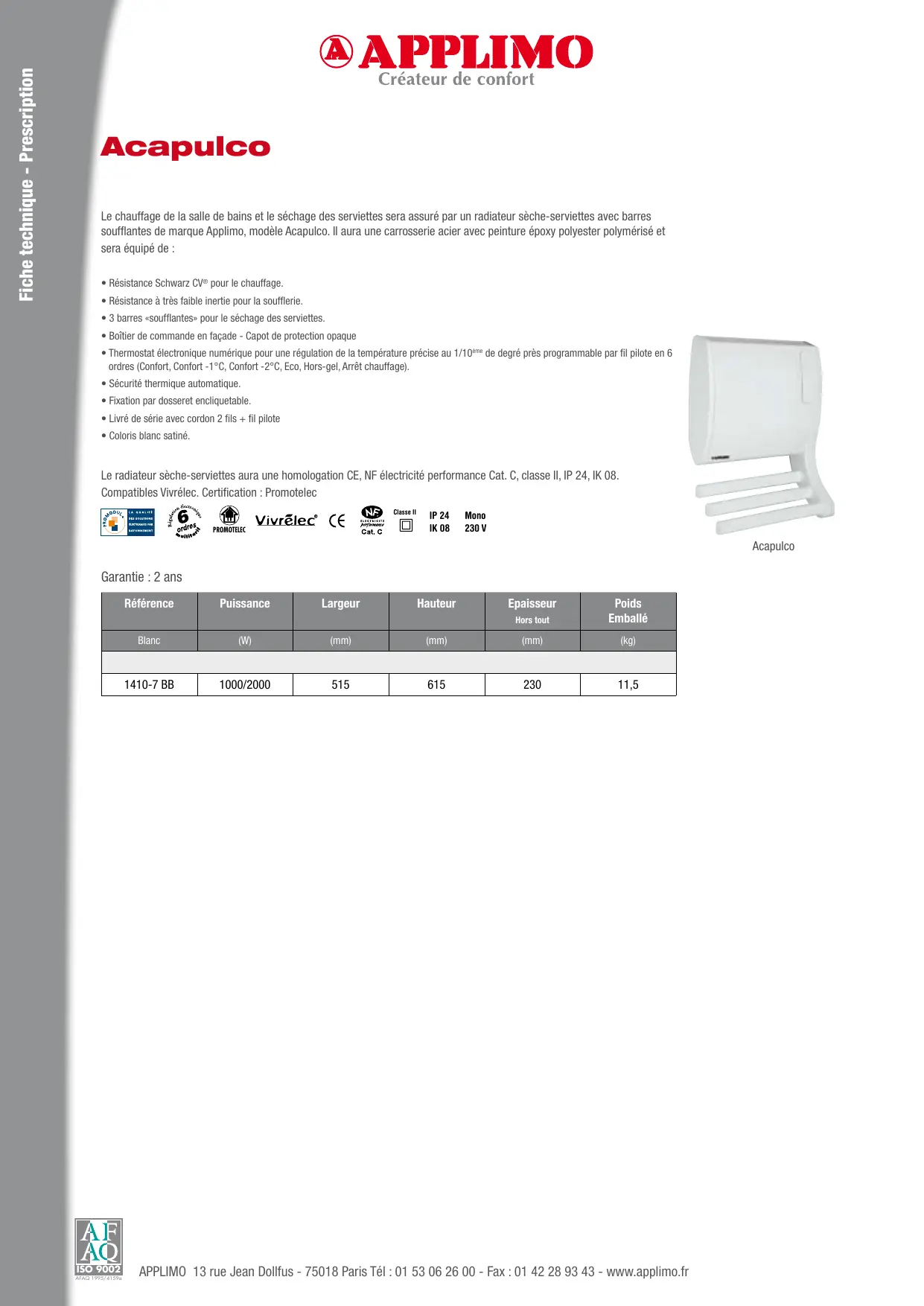

MODE D'EMPLOI ACAPULCO APPLIMO

Le chauffage de la salle de bains et le séchage des serviettes sera assuré par un radiateur sèche-serviettes avec barres soufflantes de marque Applimo, modèle Acapulco. Il aura une carrosserie acier avec peinture époxy polyester polymérisé et sera équipé de :

• Résistance Schwarz CV pour le chauffage.
• Résistance à très faible inertie pour la soufflerie.
• 3 barres «soufflantes» pour le séchage des serviettes.
• Boîtier de commande en façade - Capot de protection opaque
• Thermostat électronique numérique pour une régulation de la température précise au 1/10ème de degré près, calculable par fil pilote en 6 ordres (Comfort, Comfort -1°C, Comfort -2°C, Eco, Hors-gel, Arrêt chauffage).
• Sécurité thermique automatique. Fixation par dosseret encliquetable.
• Livre de série avec cordon 2 fps + fil pilote
• Coloris blanc satiné.

Le radiateur sèche-serviettes aura une homologation CE, NF électricité performance Cat. C, classe II, IP 24, IK 08. Compatible Vivrélec. Certification : Promotelec

Vivrelec

Garantie : 2 ans

Référence	Puisance	Largeur	Hauteur	EpaisseeurHors tout	PoidsEmballé
Blanc	(W)	(mm)	(mm)	(mm)	(kg)
1410-7 BB	1000/2000	515	615	230	11,5

Acapulco

Destination et utilisation :

Chauffage d'ambiance. Cet appareil de chauffage électrique direct est prévu pour des locaux d'habitation individuel ou collectif, dans le neuf ou l'existant.

Mise en œuvre :

Elle doit être réalisée conformément aux normes d'installation prévues par la NF C 15-100. Ainsi, dans les pièces d'eau il conviendra de respecter les dispositions suivantes : selon les besoins, l'appareil pourrait être installé dans le volume 2 (c'est-à-dire dans un espace de 0,6 m ajuster de la baignoire ou de la douche à condition toutefois que les commandes ne soient pas accessibles depuis celle-ci et qu'il soit répertorié "Classe II, protection IP 24"), ou dans le volume 3 (c'est-à-dire, dans un espace situé à 2,40 m de la baignoire ou de la douche). Les interrupteurs et autres dispositifs de commande devront être installés de façon à ce qu'une personne dans la baignoire ou dans la douche ne puisse les toucher. En outre, l'appareil ne devra pas être installé sous une prise de courant.

Pose de l'appareil :

La pose de l'appareil devra être réalisée en respectant les conditions suivantes : l'appareil sera installé avec le dosseret lui correspondant et livré avec celui-ci. La pose se fera à une hauteur minimum de 15 cm du sol afin de dégager les sorties d'air et le dosseret sera fixé par vis et chevilles afin de garantir la solidité de l'ensemble. Pour des raisons de sécurité, de bonne circulation de l'air et de bon fonctionnement, un espace de 50 cm sera maintenu devant et au-dessus de l'appareil et de minimum 15 cm de part et d'autre. L'installation de l'appareil sera faite de telle manière que les commandes seront facilement accessibles. Dans un souci de bon fonctionnement, on fera en sorte de ne pas placer l'appareil dans un courant d'air, ce qui aurait pour conséquence de perturber le bon fonctionnement de sa régulation. De plus, il est strictement interdit de couvrir ou d'obstruer les entrées et sorties d'air des appareils, ce qui pourrait occasionner un danger potentiel et un risque d'endommagement de l'appareil.

Dans un souci d'optimisation des consommations d'énergie, il est recommendé, pour des pièces d'une surface supérieure à 20 m2, ou dont les déperditions de chaleur seront trop importantes (>2000 Watts), d'installer deux appareils.

Raccordement électrolyque :

• Conformément à la norme NF C 15-100, le raccordement au secteur se fait à l'aide d'un câble 3 fils, phase, neutre et fil pilote par l'intermédiaire d'un boîtier de raccordement.
• Alimentation en 230 Volts monophasé 50Hz
• Section de conducteur en cuivre électrique normalisée d'au moins 1,5mm2 pour une puissance maximale de 2300 W.
• Interdiction formelle de raccorder par prise courant.
• Interdiction de raccorder l'appareil à la terre.
• Un circuit ne peut alimenter plus de 5 appareils.
• Chaque circuit doit aboutir à une boîte de connexion encastrée dans le mur au dos du radiateur avec la contrainte d’être placée à 5 cm minimum du sol pour les pièces principales et 25 cm dans les pièces et locaux humides (le volume 1 interdit l’emploi de boîte de connexion et pour le volume 2, elles doivent être de type IP X4).
• Un dispositif de coupure omnipolaire avec une distance d'ouverture de contact d'au minimum 3 mm doit équiper l'installation.
• L'alimentation des appareils d'une même pièce devra être issue directement du tableau de répartition pour favoriser l'évolution.
• Tous les fils pilotes doivent aboutir au tableau et être repérés de manière visible et rendre identifiable leur affection précise. Ils doivent être équipés d'un organe de coupure.
• Un disjoncteur divisionnaire protégera chacun des circuits (phase + neutre) et assurera le sectionnement et la commande, c'est-à-dire, la coupure de l'alimentation.
• Courant assigné maximal : 16 A pour une section de conducteur en cuivre 1,5 mm2.
• La protection des personnes est garantie par une fonction différentielle qui pourra être intégrée au disjoncteur de branchement.
• Dans le cas d'une installation dans une pièce d'eau équipée d'une baignoire ou d'une douche, l'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30mA

Régulation et programmation

• La régulation est numérique, de qualité NF électricité performance Cat. C.
• La variation de température au centre de la pièce devra être inférieure à 0,5°C. La dérive est limitée à 1,5°C.
• Les appareils seront équipés d'une régulation électronique numérique recevant à distance six ordres de fonctionnement : Confort, Confort - 1°C, Confort - 2°C, Eco, Hors-Gel, Arrêt du Chauffage.
• Le "Niveau de confort" correspond à la température voulue dans une pièce de vie principale.
• Le "Niveau Confort - 1°C", c'est l'abaissement de la température Confort de 1°C environ.
• Le "Niveau Confort - 2°C", c'est l'abaissement de la température Confort de 2°C environ.
• Le "Niveau Eco" est un niveau de température inférieur au "Niveau de Confort", appliqué en cas d'absence ou de nuit. Cet abaissement de température est réglé à -3,5 °C par défaut.
• Le "Niveau Hors-Gel" est un niveau de température de 7°C environ et qui s'applique en cas d'absence prolongée.
• La fonction programmation est optionnelle. Elle automatise l'alternance des températures "Confort" et "Eco" en fonction d'un cycle hebdomadaire.

Radiateur séche-serviettes avec barres soufflantes

• Les 3 barres portes-serviettes soufflent de l'air chaud au cœur des serviettes pour un séchage plus rapide et plus doux.
• Combinaison multiple de chauffage et séchage
• Boîtier de commande en façade
• Fonction minuterie

Caracteristiques

• Résistance Schwarz CV® en alliage d'aluminium monobloc monométal.
• Partie soufflerie : résistance à très faible inertie.
• 3 barres «soufflantes» pour le séchage des serviettes.
• Boîtier de commande en façade - Capot de protection opaque avec notice simplifiée à l'intérieur. Commutateur Marche / Arrêt chauffage. Sélecteur de réglage du thermostat pour désir sa température.

Voyants lumineux de chauffe.

Minuterie de marche forcée de 0 à 120 mn et annulable.

Sélecteur de fonctions de marche forcée :

- chauffage 1000W + soufflerie 1000W - soufflerie 1000 W - soufflerie à température ambiante.

• Thermostat électronique pour une régulation de la température précise au 1/10ème de degré près.
• Programmable par fil pilote en 6 ordres (Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel, Arrêt-chauffage).
• Sécurité thermique automatique. Fixation par dosseret encliquetable.
• Carrosserie acier. Peinture époxy polyester polymérisée. Coloris blanc satiné.
• Livret de série avec cordon 2 fils + fil pilote.

Référence	Puisance	Largeur	Hauteur	Epaisseeur Hors tout	Poids Emballé
Blanc	(W)	(mm)	(mm)	(mm)	(kg)
1410-7 BB	1000/2000	515	615	230	11,5

Acapulco

Soufflerie
