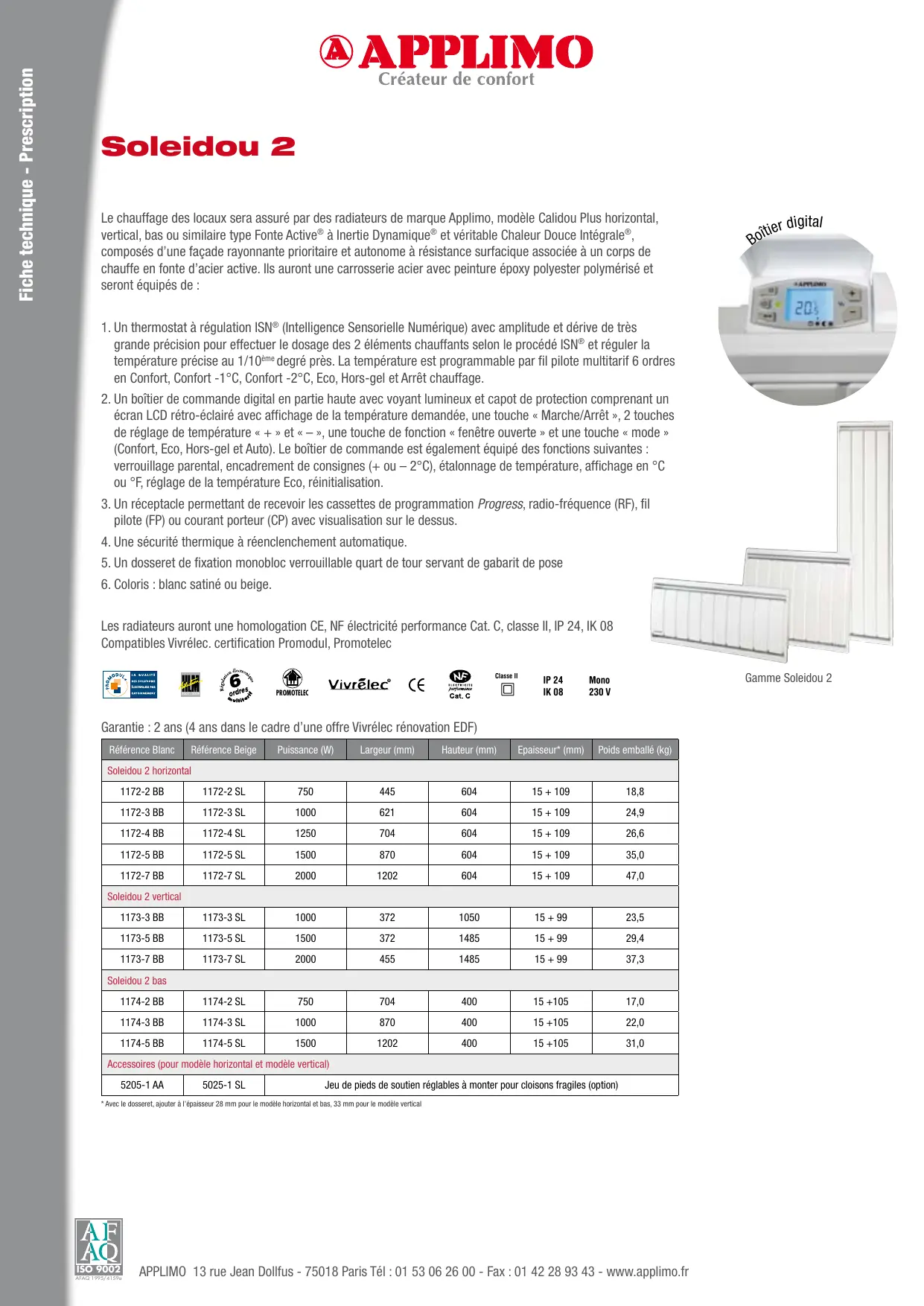

SAPPLIMO Créateur de confort Soleidou 2 Le chauffage des locaux sera assuré par des radiateurs de marque Applimo, modèle Calidou Plus horizontal, vertical, bas ou similaire type Fonte Active® à Inertie Dynamique” et véritable Chaleur Douce Intégrale”, composés d’une façade rayonnante prioritaire et autonome à résistance surfacique associée à un corps de chauffe en fonte d'acier active. Ils auront une carrosserie acier avec peinture époxy polyester polymérisé et seront équipés de : Fiche technique - Prescription . Un thermostat à régulation ISN® (Intelligence Sensorielle Numérique) avec amplitude et dérive de très grande précision pour effectuer le dosage des 2 éléments chauffants selon le procédé ISN® et réguler la température précise au 1/10" degré près. La température est programmable par fil pilote multitarif 6 ordres NE 7 en Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel et Arrêt chauffage. . Un boîtier de commande digital en partie haute avec voyant lumineux et capot de protection comprenant un écran LCD rétro-éclairé avec affichage de la température demandée, une touche « Marche/Arrêt », 2 touches de réglage de température « + » et «—», une touche de fonction « fenêtre ouverte » et une touche « mode » (Confort, Eco, Hors-gel et Auto). Le boîtier de commande est également équipé des fonctions suivantes : verrouillage parental, encadrement de consignes (+ ou — 2°C), étalonnage de température, affichage en °C ou *F réglage de la température Eco, réinitialisation. . Un réceptacle permettant de recevoir les cassettes de programmation Progress, radio-fréquence (RF), fil pilote (FP) ou courant porteur (CP) avec visualisation sur le dessus.

4. Une sécurité thermique à réenclenchement automatique.

5. Un dosseret de fixation monobloc verrouillable quart de tour servant de gabarit de pose

6. Coloris : blanc satiné ou beige.

Les radiateurs auront une homologation CE, NF électricité performance Cat. C, classe Il, IP 24, IK 08 Compatibles Vivrélec. certification Promodul, Promotelec nf a... Sec GS O1 pa M Gamme Soleidou 2 FE | 6 8. Vivrélec CE D now z0v Garantie : 2 ans (4 ans dans le cadre d'une offre Vivrélec rénovation EDF) Référence Blanc Ré nce(W) | Largeur(mm) | Hauteur(mm) | Epaisseur’ (mm) Soleïdou 2 horizontal 1172-2BB 1172-28L 750 445 604 154109 188 1172-3 BB 1172-3SL 1000 621 604 154109 249 1172-4 BB 1172-41 1250 704 604 154109 266 1172-5 BB 1172-5L 1500 870 604 15+109 35,0 1172-7 BB 1172-7SL 2000 1202 604 15+109 47.0 Soleïdou 2 vertical 1173-3 BB 1173-3SL 1000 372 1050 15499 235 1173-5 BB 1173-5$L 1500 372 1485 15499 294 1173-7 BB 1173-7 SL 2000 455 1485 15499 373 Soleïdou 2 bas 174-288 1174281 750 704 400 154105 17,0 1174-3 BB 11743 SL 1000 870 400 154105 220 1174-5 BB 11745 SL 1500 1202 400 154105 31,0 ‘Accessoires (pour modèle horizontal et modèle vertical) 5205-1 AA 5025-1 SL Jeu de pieds de soutien réglables à monter pour cloisons fragiles (option) “ec dossee ajouter à l'épaisseur 28 mm pour le modèle harontl tas, 33 mm paur le modèle vertical APPLIMO 13 rue Jean Dollfus - 75018 Paris Tél : 01 53 06 26 00 - Fax : 01 42 28 93 43 - www.applimo.fr

SAPPLIMO Créateur de confort Soleidou 2 Destination et uti Chauffage d'ambiance. Ce radiateur électrique direct est prévu pour des locaux d'habitation individuel ou collectif ainsi que les pièces bien isolées dans le tertiaire, dans le neuf ou l'existant. Mise en œuvre : Elle doit être réalisée conformément aux normes d'installation prévues par la NF C 15-100. Ainsi, dans les pièces d'eau il conviendra de respecter les dispositions suivantes : selon les besoins, l'appareil pourra être installé dans le volume 2 (c'est-à-dire dans un espace de 0,6. m autour de la baignoire ou de la douche à condition toutefois que les commandes ne soient pas accessibles depuis celle-ci et qu'il soit répertorié “Classe I, protection IP 24"), ou dans le volume 3 (c'est-à-dire, dans un espace situé à 2,40 m de la baignoire ou de la douche). Les interrupteurs et autres dispositifs de commande devront être installés de façon à ce qu'une personne dans la baignoire ou dans la douche ne puissent les toucher. En outre, l'appareil ne devra pas être installé sous une prise de courant. Destination & utilistaion - Prescription Pose de l’appai La pose de l'appareil devra être réalisée en respectant les conditions suivantes : l'appareil sera installé avec le dosseret lui correspondant et livré avec celui-ci. La pose se fera à une hauteur minimum de 15 cm du sol afin de dégager les sorties d'air et le dosseret sera fixé par vis et chevilles afin de garantir la solidité de l'ensemble. Pour de raisons de sécurité, de bonne circulation de l'air et de bon fonctionnement, un espace de 50 cm sera maintenu devant et au-dessus de l'appareil et de minimum 10 cm de part et d'autre. L'installation de l'appareil sera faite de telle manière que les commandes seront facilement accessibles. Dans un souci de bon fonctionnement, on fera en sorte de ne pas placer l'appareil dans un courant d'air, ce qui aurait pour conséquence de perturber le bon fonctionnement de sa régulation. De plus, il est strictement interdit de couvrir ou d'obstruer les entrées et sorties d'air des appareils, ce qui pourraït occasionner un danger potentiel et un risque d'endommagement de l'appareil. Dans un souci d'optimisation des consommations d'énergie, i recommandé, pour des pièces d'une surface supérieure à 20 m?, ou dont les déperditions de chaleur serait trop importante (<2000 Watts) d'installer deux appareils. Raccordement électrique : - Conformément à la norme NF C 15-100, le raccordement au secteur se fait à l'aide d'un câble 3 fils, phase neutre et fil pilote par l'intermédiaire d'un boîtier de raccordement. - Aimentation en 230 Volts monophasé 50 Hz. - Section de conducteur en cuivre électrique normalisée d'au moins 1,mm£ pour une puissance maximum de 2300 W. - Interdiction formelle de raccorder par prise courant. - Interdiction de raccorder l'appareil à la terre. - Un circuit ne peut alimenter plus de 5 appareils. - Chaque circuit doit aboutir à une boîte de connexion encastrée dans le mur au dos du radiateur avec la contrainte d'être placée à 5 cm minimum du sol pour les pièces principales et 25 cm dans les pièces et locaux humides (le volume 1 interdit l'emploi de boîte de connexion et pour le volume 2, elle doivent être de type IP X4). - Un dispositif de coupure omnipolaire avec une distance d'ouverture de contact d'au minimum 3 mm doit équiper l'installation - L'alimentation des appareils d'une même pièce devra être issue directement du tableau de répartition pour favoriser l'évolution. - Tous les fils pilotes doivent aboutir au tableau et être repérés de manière visible et rendre identifiable leur affectation précise. ls doivent être équipés d'un organe de coupure. - Un disjoncteur divisionnaire protégera chacun des circuits (phase + neutre) et assurera le sectionnement et la commande c'est-à-dire, la coupure de l'alimentation - Courant assigné maximal : 16 À pour une section de conducteur en cuivre 1,5 mm?. - La protection des personnes est garantie par une fonction différentielle qui pourra être intégrée au disjoncteur de branchement - Dans le cas d'une installation dans une pièce d'eau équipée d'une baignoire ou d'une douche, l'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA. Régulation et programmation - La régulation est numérique, de qualité NF électricité performance Cat. C. - La variation de température au centre de la pièce devra être inférieure à 0,5°C - La dérive est limitée à 1,5°C. - Les appareils seront équipés d'un régulation électronique numérique recevant à distance ou par cassettes intégrées compatibles (Progress) six ordres de fonctionnement : Confort, Confort — 1°C, Confort - 2°C, Eco, Hors-Gel, Arrêt du Chauffage. - Le “Niveau de confort” correspond à la température voulue dans une pièce de vie principale. - Le “Niveau Confort — 1°”, c'est l'abaissement de la température Confort de 1°C environ. - Le “Niveau Confort — 2°”, c'est l'abaissement de la température Confort de 2°C environ. - Le “Niveau Eco” est un niveau de température inférieur au “Niveau de Confort”, appliqué en cas d'absence ou de nuit. Cet abaissement de température est réglé à-3,5 °C par défaut. - Le “Niveau Hors-Gel” est un niveau de température de 7°C environ et qui s'applique en cas d'absence prolongée. - La fonction programmation est optionnelle. Elle automatise l'alternance des températures “Confort” et “Eco” en fonction d'un cycle hebdomadaire. - Les températures peuvent réglées pièce par pièce. APPLIMO 13 rue Jean Dollfus - 75018 Paris Tél : 01 53 06 26 00 - Fax : 01 42 28 93 43 - www.applimo.fr

®APPLIMO Créateur de confort Soleidou 2 Radiateur Fonte Active® à Inertie Dynamique® et véritable Chaleur Douce Intégrale® Cet appareil offre un confort exceptionnel et inégalé ainsi qu'un fonctionnement particulièrement économe, garantit un parfait équilibre entre rapidité de chautfe et inertie. + Son secret : un dosage subtil entre la douce chaleur enveloppante de la Fonte Active® et la sensation de bien-être immédiat du rayonnement. C'est pour cela qu'il ne ressemble à aucun autre, tant par sa technologie que par son esthétique. + Soleidou se décline en 3 modèles : vertical, horizontal et bas, et en deux couleurs (blanc satiné et beige). Programmation - Sans fil: par centrale et cassette «radio fréquence» par cassettes «courant porteur» - Par cassette «fil pilote» Soleidou 2 horizontal Caractéristiques : Corps de chauffe en Fonte Active®. Façade rayonnant à résistance surfacique. Carrosserie acier. Peinture époxy polyester polymérisé. + Boîtier de commande digital avec affichage de la température souhaitée et capot de protection opaque regroupant les fonctions suivantes - Bouton marche/arrêt chauffage de l'appareil - Possibilité de régler la température de la pièce par pas de 0,1°C ou 0,5°C (défilement rapide en appui continu). - Sélection et visualisation du mode de fonctionnement Confort, Eco, Hors-Gel ou Auto (fonctionnement compatible avec un programmateur distant ou une cassettes Progress) - Visualisation et réglage de la température Eco (par défaut réglée à 3,5°C en dessous de la température Confort) - Fonction «fenêtre ouverte» qui permet de détecter une chute brutale de température provoquée, par exemple, par une fenêtre ou une porte restée ouverte. Après détection le chauffage se coupe automatiquement afin d'éviter les gaspillages d'énergie. - Fonction «verrouillage enfant» qui permet de «bloquer» les cinq touches du thermostat pour éviter les dérèglements intempestifs. - Possibilité de passer en «fonctionnement simplifié» pour les utilisateurs qui n'ont pas besoin d'un accès manuel aux modes Eco et Hors-gel. - Possibilité d'encadrement de consigne (le réglage de la température «confort» est encadré sans pouvoir l'augmenter ou la diminuer de plus de 2°C.) - Affichage de la température en degré Celsius ou en degré Fahrenhet. - Mise en harmonie des affichages «thermostat/inermomètre» - Fonction de réinitilisation pour retrouver les réglages d'usine. + Thermostat : cerveau électronique ISN® qui régule la température de façon ultra précise et gère les éléments chauffants indépendamment. + Programmable par fi pilote multitarif 6 ordres (Confort, Confort -1°G, Confort - 2°C, Eco, Hors-gel Arrêt chauffage). + Sécurité thermique à réenclenchement automatique. Livré de série avec cordon 2 fils + fl pilote. + Goloris blanc ou beige. Pendant l'installation, l'appareil seul tient debout au sol. Fixation par dosseret verrouilable servant de gabarit de pose. Référence Blanc rence Beige | Pui cœ(W) | Largeur(mm) | Hauteur(mm) | Epaisseur (mm) | Poids emballé (kg) Soleidou 2 horizontal 172-288 1172281 750 45 604 154109 188 172-388 1172381 1000 621 604 154109 249 1172588 1172-51 1500 870 604 15+ 109 35,0 PTT 172-788 11727 SL 2000 1202 604 154109 470 Soleidou 2 vertical 1173-3888 1173-38L 1000 372 1050 15+ 99 235 1173-58 1173-5SL 1500 372 1485 15499 294 | 1173-7 88 1173-7 SL 2000 455 1485 15499 373 : | Soleidou 2 bas © 1174-28B 1174281 750 704 400 154105 17,0 / 1174-3888 1174381 1000 870 400 15+105 220 1174-5 BB 1174581 1500 1202 400 15+105 31,0 Accessoires (pour modèle horizontal et modèle vertical) 5205-1 AA 5025-1 SL Jeu de pieds de soutien réglables à monter pour cloisons fragiles (option) ar 28 pou Gars pou aa : Gamme Soleidou 2 APPLIMO 13 rue Jean Dollfus - 75018 Paris Tél : 01 53 06 26 00 - Fax : 01 42 28 93 43 - www.applimo.fr
