QUARTO SAS - Radiateur électrique APPLIMO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique panneau rayonnant
Marque	APPLIMO
Modèle	QUARTO SAS
Puissance (W)	750 / 1000 / 1250 / 1500 / 2000 (selon référence)
Dimensions (largeur x hauteur x épaisseur) mm	Modèles horizontaux : 494x454x108 à 1019x454x108 ; Modèles verticaux : 454x809x108 à 454x1124x108
Poids (kg) emballé	4,9 à 9,7 selon modèle
Alimentation	230 V monophasé 50 Hz
Protection	Classe II, IP24, IK08
Normes	NF Électricité Performance Cat. C, CE, Promotelec
Résistance	SCHWARZ RN® en alliage d'aluminium monobloc haute émissivité
Régulation	Électronique numérique précise au 1/10e degré
Programmation	Par fil pilote multitarif 6 ordres (Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel, Arrêt)
Sécurité	Sécurité thermique à réenclenchement automatique
Carrosserie	Acier peinture époxy polyester polymérisé, blanc satiné/brillant
Fixation	Dosseret encliquetable servant de gabarit de pose
Utilisation	Chauffage d'ambiance pour locaux d'habitation et tertiaire bien isolés
Installation	Hauteur min 15 cm du sol, espace 50 cm devant/au-dessus, 10 cm côtés, ne pas obstruer
Entretien et nettoyage	Dépoussiérer avec un chiffon doux sec ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Contacter le service après-vente APPLIMO ; garantie 2 ans
Garantie	2 ans

FOIRE AUX QUESTIONS - QUARTO SAS APPLIMO

Comment installer le radiateur QUARTO SAS ?

Fixez le dosseret au mur à l'aide de vis et chevilles en respectant une hauteur minimale de 15 cm du sol. Assurez-vous de laisser un espace de 50 cm devant et au-dessus et 10 cm sur les côtés. Encliquetez ensuite le radiateur sur le dosseret. Ne pas obstruer les entrées et sorties d'air.

Quelle est la hauteur minimale de pose ?

La hauteur minimale entre le sol et le bas du radiateur est de 15 cm pour dégager les sorties d'air.

Puis-je l'installer dans une salle de bain ?

Oui, à condition de respecter les volumes de sécurité. L'appareil peut être installé en volume 2 (à plus de 0,6 m de la baignoire) ou volume 3 (au-delà de 2,4 m). Il est classe II et IP24. Les commandes ne doivent pas être accessibles depuis la baignoire.

Comment fonctionne la programmation par fil pilote ?

Le radiateur reçoit 6 ordres via un fil pilote depuis un programmateur central ou une box domotique : Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel et Arrêt chauffage. Les ordres sont transmis par modulation du signal sur le fil pilote.

Quelle est la différence entre les modes Confort et Eco ?

Le mode Confort correspond à la température souhaitée (réglable). Le mode Eco abaisse automatiquement la température de 3,5°C par défaut pour réduire la consommation pendant les absences ou la nuit.

Que faire si le radiateur ne chauffe pas ?

Vérifiez d'abord que l'alimentation est présente (disjoncteur et fil pilote). Assurez-vous que le sélecteur n'est pas sur Arrêt ou Hors-gel. Si le voyant est allumé, le thermostat est peut-être réglé trop bas. Si le problème persiste, contactez le service après-vente APPLIMO.

Puis-je raccorder le radiateur sur une prise électrique ?

Non, le raccordement doit être effectué directement sur le secteur via un boîtier de connexion avec un câble 3 fils (phase, neutre, fil pilote). L'utilisation d'une prise de courant est formellement interdite.

Combien de radiateurs puis-je brancher sur un seul circuit ?

Maximum 5 appareils par circuit, avec un disjoncteur de 16 A et une section de câble en cuivre d'au moins 1,5 mm².

Le radiateur est-il silencieux ?

Oui, le panneau rayonnant fonctionne de manière parfaitement silencieuse, sans aucun bruit de ventilation ou de cliquetis.

Comment nettoyer le radiateur ?

Dépoussiérez régulièrement avec un chiffon doux et sec. N'utilisez jamais de solvants, de produits abrasifs ou d'eau. Évitez de toucher la résistance.

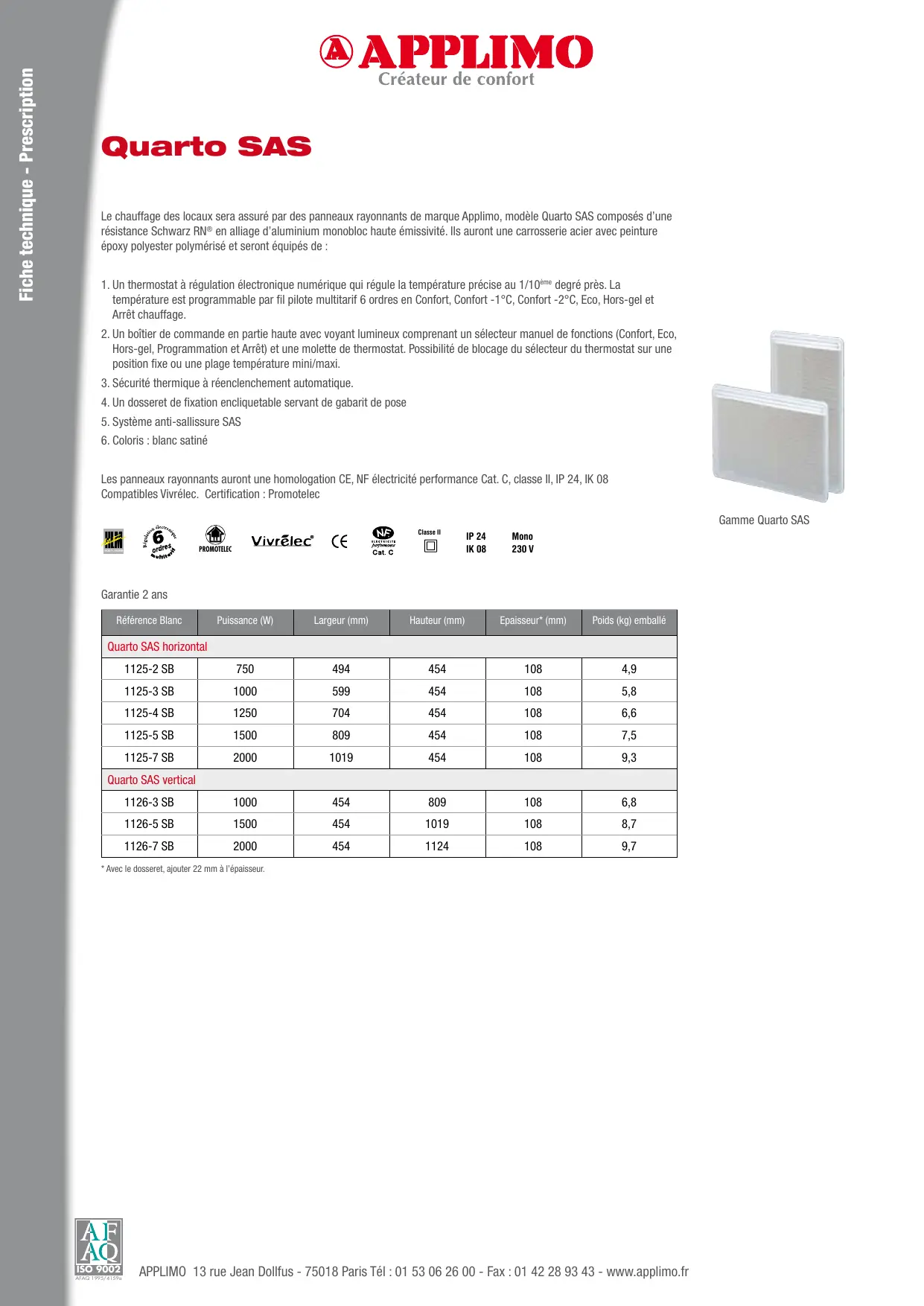

MODE D'EMPLOI QUARTO SAS APPLIMO

Le chauffage des locaux sera assuré par des panneaux rayonnants de marque Applimo, modèle Quarto SAS composés d'une résistance Schwarz RN® en alliage d'aluminium monobloc haute émissivité. Ils auront une carrosserie acier avec peinture époxy polyester polymérisé et seront équipés de :

1. Un thermostat à régulation électronique numérique qui regulate la température précise au 1/10^eme degré pres. La température est programmable par fil pilote multitarif 6 ordres en Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel et Arrêt chauffage.
2. Un boîtier de commande en partie haute avec voyant lumineux compensant un sélecteur manuel de fonctions (Confort, Eco, Hors-gel, Programmation et Arrêt) et une molette de thermostat. Possibilité de blocage du sélecteur du thermostat sur une position fixe ou une plage température mini/maxi.
3. Sécurité thermique à réencagement automatique.
4. Un dosseret de fixation encliquetable servant de gabarit de pose
5. Système anti-sallissure SAS
6. Coloris : blanc satiné

Les panneaux rayonnants auront une homologation CE, NF électricité performance Cat. C, classe II, IP 24, IK 08 Compatible Vivrélec. Certification : Promotelec

Vivrelc

Gamme Quarto SAS

Garantie 2 ans

Référence Blanc	Puisance (W)	Largeur (mm)	Hauteur (mm)	Epaisseur* (mm)	Poids (kg) emballé
Quarto SAS horizontal
1125-2 SB	750	494	454	108	4,9
1125-3 SB	1000	599	454	108	5,8
1125-4 SB	1250	704	454	108	6,6
1125-5 SB	1500	809	454	108	7,5
1125-7 SB	2000	1019	454	108	9,3
Quarto SAS vertical
1126-3 SB	1000	454	809	108	6,8
1126-5 SB	1500	454	1019	108	8,7
1126-7 SB	2000	454	1124	108	9,7

• Avec le dosseret, ajouter 22 mm à l'épaisseur.

Destination et utilisation :

Chauffage d'ambiance. Ce panneau rayonnant électrique direct est prévu pour des locaux d'habitation individuel ou collectif ainsi que les pièces bien isolées dans le tertiaire, dans le neuf ou l'existant.

Mise en œuvre :

Elle doit être réalisée conformément aux normes d'installation prévues par la NF C 15-100. Ainsi, dans les pièces d'eau, il conviendra de respecter les dispositions suivantes : selon les besoins, l'appareil pourrait être installé dans le volume 2 (c'est-à-dire dans un espace de 0,6 m ajuster de la baignoire ou de la douche à condition toutefois que les commandes ne soient pas accessibles depuis celle-ci et qu'il soit répertorié "Classe II, protection IP 24"), ou dans le volume 3 (c'est-à-dire, dans un espace situé à 2,40 m de la baignoire ou de la douche). Les interrupteurs et autres dispositifs de commande devront être installés de façon à ce qu'une personne dans la baignoire ou dans la douche ne puisse les toucher. En outre, l'appareil ne devra pas être installé sous une prise de courant.

Pose de l'appareil :

La pose de l'appareil devra être réalisée en respectant les conditions suivantes : l'appareil sera installé avec le dosseret lui correspondant et livré avec celui-ci. La pose se fera à une hauteur minimum de 15 cm du sol afin de dégager les sorties d'air et le dosseret sera fixé par vis et chevilles afin de garantir la solidité de l'ensemble. Pour des raisons de sécurité, de bonne circulation de l'air et de bon fonctionnement, un espace de 50 cm sera maintenu devant et au-dessus de l'appareil et de minimum 10 cm de part et d'autre. L'installation de l'appareil sera faite de telle manière que les commandes seront facilement accessibles. Dans un souci de bon fonctionnement, on fera en sorte de ne pas placer l'appareil dans un courant d'air, ce qui aurait pour conséquence de perturber le bon fonctionnement de sa régulation. De plus, il est strictement interdit de couvrir ou d'obstruer les entrées et sorties d'air des appareils, ce qui pourrait occasionner un danger potentiel et un risque d'endommagement de l'appareil.

Dans un souci d'optimisation des consommations d'énergie, il est recommendé, pour des pièces d'une surface supérieure à 20 m2, ou dont les déperditions de chaleur seront trop importantes (>2000 Watts), d'installer deux appareils.

Raccordement électrique :

• Conformément à la norme NF C 15-100, le raccordement au secteur se fait à l'aide d'un câble 3 fils, phase, neutre et fil pilote par l'intermédiaire d'un boîtier de raccordement.
• Alimentation en 230 Volts monophasé 50Hz
• Section de conducteur en cuivre électrique normalisé d'au moins 1,5mm² pour une puissance maximale de 2300 W.
• Interdiction formelle de raccorder par prise courant.
• Interdiction de raccorder l'appareil à la terre.
• Un circuit ne peut alimenter plus de 5 appareils.
• Chaque circuit doit aboutir à une boîte de connexion encastrée dans le mur au dos du radiateur avec la contrainte d'être placé à 5 cm minimum du sol pour les pièces principales et 25 cm dans les pièces et locaux humides (le volume 1 interdit l'emploi de boîte de connexion et pour le volume 2, elles doivent être de type IP X4).
• Un dispositif de coupure omnipolaire avec une distance d'ouverture de contact d'au minimum 3 mm doit équiper l'installation.
• L'alimentation des appareils d'une même pièce devra être issue directement du tableau de répartition pour favoriser l'évolution.
• Tous les fils pilotes doivent aboutir au tableau et être repérés de manière visible et rendre identifiable leur affection précise. Ils doivent être équipés d'un organe de coupure.
• Un disjoncteur divisionnaire protégera chacun des circuits (phase + neutre) et assurera le sectionnement et la commande, c'est-à-dire, la coupure de l'alimentation.
• Courant assigné maximal : 16 A pour une section de conducteur en cuivre 1,5 mm².
• La protection des personnes est garantie par une fonction différentielle qui pourra être intégrée au disjoncteur de branchement.
• Dans le cas d'une installation dans une pièce d'eau équipée d'une baignoire ou d'une douche, l'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA.

Régulation et programmation

• La régulation est numérique, de qualité NF électricité performance Cat. C.
• La variation de température au centre de la pièce devra être inférieure à 0,5°C. La dérive est limitée à 1,5°C.
• Les appareils seront équipés d'une régulation électronique numérique recevant à distance ou par cartouches intégrées compatibles (Progress) six ordres de fonctionnement : Confort, Confort - 1°C, Confort - 2°C, Eco, Hors-Gel, Arrêt du Chauffage.
• Le "Niveau de confort" correspond à la température voulue dans une pièce de vie principale.
• Le "Niveau Confort - 1°C", c'est l'abaissement de la température Confort de 1°C environ.
• Le "Niveau Confort - 2°C", c'est l'abaissement de la température Confort de 2°C environ.
• Le "Niveau Eco" est un niveau de température inférieur au "Niveau de Confort", appliqué en cas d'absence ou de nuit. Cet abaissement de température est réglé à -3,5 °C par défaut.
• Le "Niveau Hors-Gel" est un niveau de température de 7°C environ et qui s'applique en cas d'absence prolongée.
• La fonction programmation est optionnelle. Elle automatise l'alternance des températures "Comfort" et "Eco" en fonction d'un cycle hebdomadaire.
• Les températures peuvent être réglées pièce par pièce.

Panneau rayonnant

• En version horizontale et verticale, Quarto SAS assure un rayonnement de qualité et le fonctionnement parfaitement silencieux. Quarto SAS se décline en 2 modèles : vertical et horizontal.
• Coloris blanc brillant

Caracteristiques

• Résistance SCHWARZ RN^® en alliage d'aluminium monobloc haute émissivité.
• Boîtier de commande avec capot de protection translucide verrouillable.
• Régulation électronique numérique de la température précise au 1/10ème de degré près.
• Sécurité thermique avec redémarrage automatique.
• Programmable par fil pilote multitarif 6 ordres (Comfort, Comfort -1°C, Comfort - 2°C, Eco, Hors-gel, Arrêt chauffage).
• Carrosserie acier. Peinture époxy polyester polymérisé.
• Livré de série avec cordon 2 fils + fil pilote.
• Coloris blanc brillant. Fixation par dosseret encliquetable servant de gabarit de pose.

Référence Blanc	Puisance (W)	Largeur (mm)	Hauteur (mm)	Epaisseur* (mm)	Poids (kg) emballé
Quarto SAS horizontal
1125-2 SB	750	494	454	108	4,9
1125-3 SB	1000	599	454	108	5,8
1125-4 SB	1250	704	454	108	6,6
1125-5 SB	1500	809	454	108	7,5
1125-7 SB	2000	1019	454	108	9,3
Quarto SAS vertical
1126-3 SB	1000	454	809	108	6,8
1126-5 SB	1500	454	1019	108	8,7
1126-7 SB	2000	454	1124	108	9,7

• Avec le dosseret, ajouter 22 mm à l'épaisseur. Garanti 2 ans

Quarto SAS

Gamme Quarto SAS
