Type de produit	Microphone dynamique
Caractéristiques techniques principales	Réponse en fréquence : 50 Hz - 20 kHz, Sensibilité : 2,5 mV/Pa
Alimentation électrique	Non requise (microphone passif)
Dimensions approximatives	Longueur : 180 mm, Diamètre : 50 mm
Poids	320 g
Compatibilités	Compatible avec la plupart des interfaces audio et consoles de mixage
Fonctions principales	Enregistrement vocal, performances live, applications de studio
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le fabricant
Sécurité	Éviter les chocs violents, ne pas exposer à des températures extrêmes
Informations générales utiles	Idéal pour les chanteurs et les conférenciers, bon rapport qualité-prix

FOIRE AUX QUESTIONS - D 880 AKG

Comment puis-je améliorer la qualité sonore de mon AKG D 880 ?

Assurez-vous que le microphone est correctement positionné, à une distance d'environ 15 à 20 cm de votre bouche. Utilisez un préamplificateur de qualité pour optimiser le signal.

Pourquoi mon AKG D 880 ne capte pas le son correctement ?

Vérifiez que le microphone est bien connecté à votre appareil. Assurez-vous également que le câble n'est pas endommagé et que le volume d'entrée est réglé correctement.

Le son de mon AKG D 880 est trop faible, que faire ?

Augmentez le niveau du gain sur votre interface audio ou votre mixeur. Vérifiez également si le microphone est en mode 'mute' ou si les paramètres de votre logiciel audio sont correctement configurés.

Comment nettoyer mon AKG D 880 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du microphone. Évitez d'utiliser des produits chimiques agressifs. Pour le filtre anti-pop, vous pouvez le retirer et le laver à l'eau tiède et au savon doux.

Mon AKG D 880 produit des bruits indésirables, que faire ?

Vérifiez les connexions pour vous assurer qu'il n'y a pas de faux contact. Testez le microphone sur un autre appareil pour déterminer si le problème vient du microphone ou de l'équipement utilisé.

Quel type de support est recommandé pour le AKG D 880 ?

Un support de microphone avec un bras articulé ou un trépied stable est recommandé pour assurer une bonne prise en main et éviter les vibrations indésirables.

MODE D'EMPLOI D 880 AKG

Mode d'emploi, p. 22

Veuillez lire cette notice avant d'utiliser le système!

1.1 Consigne de sécurité

Vérifiez si l'appareil auquel vous voulez raccorder le microphone répond aux prescriptions relatives à la sécurité en vigueur et s'il possède une mise à la terre de sécurité.

1 D 880° ou D 880°S ou D 880°/TM 40

1 SA 61

1 étui pour microphone

Assurez-vous que l'emballage contient bien toutes les pièces indiquées ci-dessus. Si ce n'est pas le cas, contactez immédiatement votre fournisseur AKG.

1.3 Accessoires optionnels

Cable de micro MK 9/10 : câble blindé bipolaire de 10 m, avec connecteurs XLR mâle et femelle

I - Module émetteur TM 40 Bonnette anti-vent W 880

Suspension élastique universelle H 30, pince micro SA 26

Pieds de sol ST 102A, ST 200, ST 305

1.4 Caractéristiques particulières

• Réponse en fréquence spécialement étudiée pour le chant.
• Filtre antivibrations et antipops intégré, extrêmement efficace contre les bruits de pop et de souffle.
• Directivité supercardioide indépendante de la fréquence assurant une bonne protection contre le Larsen.
• Restitution brillante du son grâce à la nouvelle technologie à diaphragme Varimotion.
• Neutralisation des bruits de câble et de manipulations grâce à la suspension élastique Doubleflex du système transducteur.
• Chapeau à grille indéformable en acier à ressorts assurant une excellente protection du transducteur.
• Logement pour module émetteur optionnel TM 40

Le D 880d'AKG est un microphone dynamique à directivite supercardioide. Ce microphone a ete conqu specialement pour la voix et un usage assez rude sur scene. L'intelligibilité de la parole est excellente grace a sa courbe de reponse tres etendue, et a une legere accentuation des mediums et des aigus. Le D 880a un diagramme polaire du type supercardioide. Cela peut dire qu'il est tres sensible auxsons emis de l'avant et beaucoup moins aucs des cotés et de l'arriere. Sa directivite est pratiquement aussi bonne pour toutes les fréquences.

Les bruits de câble et de manipulations sont neutralisés efficacement par la suspension Doubleflex du transducteur. L'écran antivibres interne réduit les bruits de pop, de vent et de souffle à un niveau minimum.

Un chapeau grillagé robuste, pratiquement indéformable, en acier à ressorts, et le boîtier robuste en fonte zinc et aluminium moulée sous pression protègent efficacement le micro et la capsule des chocs fréquents dans les conditions sévères de l'utilisation en tournée.

Le D 880 possède un module amovible à connecteur XLR 3 points. Il peut fonctionner sur des entrées de console de mixage et d'ampli aussi bien symétriques qu'asymétriques.

1.5 D 880M, D 880TM 40

Il est extrêmement aisé de transformer le microphone en micro sans fil : il suffit de relier le module à connecteur XLR et de le replacer par le module émetteur optionnel TM 40.

Fig. 1: Module émetteur optionnel TM 40

Du point de vue électrique, mécanique et acoustique, le D 880M S est identique au D 880M, la seule différence étant que le module à connecteur XLR du premier possède un interrupteur marche/arrêt silencieux. L'interrupteur est encastré pour éviter de fermer inopinément le micro.

2.1 Brochage

Le microphone possède une sortie symétrique avec fiche XLR tripolaire :

broche 1 = masse

Vous pouvez raccorder le microphone à volonté sur une entrée micro symétrique ou asymétrique.

2.2 Raccord sur entrée symétrique

Fig. 3: Raccord à l'aide d'un câble symétrique XLR. Voir Fig. 3.

1. Utilisez un câble XLR courant, p. ex. MK 9/10 d'AKG (accessoire optionnel). La longueur du câble est sans influence sur la qualité du son.
2. Branchez le connecteur femelle XLR du cable de microphone sur le connecteur male XLR du microphone.
3. Branchez le connecteur male du cable de microphone sur l'entrée micro voulue de votre console de mixage ou de votre amplificateur.

2.3 Raccord sur entrée asymétrique Fig. 4: Raccord à l'aide d'un cable asymétrique

1. Si vous souhaitez raccorder le microphone sur une entrée asymétrique (embase jack de 6,35 mm) utilisez un cable avec coupler XLR et fiche jack mono de 6,35 mm. Vous trouverez ce cable dans un magasin d'instruments de musique. N'oubliez pas que les cables asymétriques peuvent capter comme une antenne les interférences de champs magnétiques (câbles lumière ou force, moteurs électriques, etc.). Si le cable mesure plus de 5 m ce phénomène pourrait se traduire par des ronflements et autres parasites.
2. Mettez le connecteur femelle XLR du cable de microphone sur le connecteur male XLR du microphone.
3. Connectez le connecteur male du câble de microphone sur l'entrée micro voulue de votre console de mixage ou de votre amplificateur.

Le module émetteur optionnel TM 40 d'AKG vous permet de transformer à tout moment votre micro en micro HF que vous pouvez alors utiliser avec n'importe quel récepteur de la gamme WMS 40 d'AKG.

Voir Fig. 4

2.4 Module émetteur optionnel TM 40

Commencez par déposer le module à connecteur XLR :

Fig. 5 : Déposer le module à connecteur XLR

Voir Fig. 5

1. Dévissez la vis de fixation (1).
2. Sortez le module à connecteur XLR (2) du corps du micro.
3. Revissez la vis de fixation (1) à sa place sur le module à connecteur XLR pour éviter de la perdre.

Remontez le module émetteur :

Fig. 6: Montage du module émetteur

Voir Fig. 6

1. N'oubliez pas de contrôler l'état de la pile dans le module émetteur. S'il n'y a pas de pile ou si elle est épuisée, mettez une pile neuve.
2. Maintenez le module émetteur (1) les contacts (2) orientés vers le micro.
3. Enfoncez le module émetteur (2) dans le corps du micro jusqu'à ce que vous entendiez le déclic.

Le module émetteur se verrouille automatiquement, les contacts électriques avec le micro s'établissant d'eux-mêmes.

Remarque :

Pour toutes indications complémentaires sur la mise en place, le remplacement et l'essai de la pile ainsi que sur le réglage et la mise en service du module émetteur, veuillez vous reporter au mode d'emploi du module émetteur TM 40.

Si vous souhaitez remplacer de nouveau le module émetteur par le module à connecteur XLR :

Voir Fig. 7

1. Introduisez un crayon bille, un petit tournevis ou autre objet pointu dans l'ouverture (1) du corps du micro et appuyez vers l'intérieur du micro. Le module émetteur (2) est alors déverrouillé et glisse en dépassant de 2 mm env. du corps du micro.
2. Extrayez le module émetteur (2).
3. Dévissez la vis (4) de fixation du module à connecteur XLR (3).
4. Introduisez le module à connecteur XLR dans le moulage du micro et enfoncez-le jusqu'en butée.
5. Fixez le module à connecteur XLR (3) en vissant la vis (4) à fond.

Fig. 7: Déposer le module émetteur

Vous pouvez également déposer le module émetteur en tirant avec force pour l'extraire du micro. Ne pas saisir le module par le couvercle du compartiment de la pile (en ce cas vous ouvriéz simplement le compartiment de la pile).

3 Applications

Un microphone pour le chant offre de nombreuses possibilités d'influencer sur la façon dont le son de votre voix sera restitué par l'installation de sonorisation.

Voici quelques consignes qui vous permettront d'obtenir un résultat optimal avec votre microphone.

Les points suivants valent aussi bien pour la version filaire du D 880M/D 880M S que pour les deux microphones avec module émetteur optionnel incorporé TM 40.

Plus l'écart entre le micro et la bouche est petit et plus la sonorité de la voix est pleine et moelleuse. Vous obtiendrez une sonorité plus froide et plus "reverbérante" en vous éloignant, au fur et à mesure que l'acoustique de la salle se met en valeur. La voix peut encore prendre un ton plus agressif, neutre ou sous-entendu, etc. simplement en changeant l'écart par rapport à la bouche.

L'effet de proximité apparait lorsque la source est très proche (moins de 5 cm). Des basses fréquences sont renforcées, ce qui donne à la voix plus de corps et plus de chaleur.

Pour obtenir un son naturel, bien équilibré, nous vous conseillons de ne jamais chanter directement dans le microphone afin d'éviter le souffle et les sifflantes.

3.3 Angle d'incidence

Voir Fig. 8

Fig. 8: Position typique du micro. Il est possible de chanter dans le microphone en le tenant de côté ou en se plaçant au-dessus.

3.4 Réaction acoustique

Fig. 9 : Positionnement du micro pour minimiser le risque de Larsen

L'effet Larsen prend naissance quand une partie du son émis par les haut-parleurs est captée par le microphone, est amplifiée, puis est projetée à nouveau par les haut-parleurs. La réaction acoustique se développe à partir d'un certain niveau (seuil d'accrochage) qui correspond à une ASF de bouclage du circuit. Le système se met alors à siffler. Pour l'interrompre, il faut

Voir Fig. 9

réduire le volume.

Le microphone a une courbe de réponse polaire du type supercardioïde. Cela peut dire qu'il est très sensible aux sons venant de l'avant (la voix), peu sensible à ceux venant des côtés et pratiquement pas à tout ceux qu'il reçoit de l'arrière.

En plaçant les haut-parleurs de chant devant les microphones, donc sur le bord latéral de la scène, on obtient la meilleure protection contre l'effet de Larsen.

Lorsque vous utilisez des retours de scène, ne dirigez jamais votre micro directement sur les retours ou les haut-parleurs de la sono.

Certains phénomènes de résonance (tels qu'ils sont déterminés par l'acoustique d'une salle) peuvent également provoquer un Larsen, et cela surtout dans la partie inférieure du spectre sonore ; c'est donc, indirectement, l'effet de proximité qui en est responsable. Dans ce cas, il suffit souvent d'augmenter la distance du microphone pour faire disparaître le Larsen.

1. Ne laissez jamais plus de deux personnes chanter dans un seul microphone.
2. Faites attention que l'angle d'incidence n'excède pas.

Le microphone est extrêmement peu sensible aux sons arrivant sur le côté. Si la voix des deux chanteurs arrivait sur le micro sous un angle supérieur à, ils seraient obligés d'aug-

menter le niveau du canal micro jusqu'à un point où le risque de larsen serait excessif.

4 Nettoyage

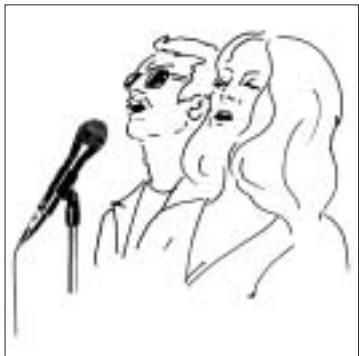

Fig. 10: Deux chanteurs avec un seul micro

La surface extérieure du boîtier du micro se nettoie avec un chiffon légèrement humide (eau claire).

1. Dévissez la grille externe du micro dans le sens contraire aux aiguilles d'une montre.
2. Retirez la bonnette anti-vent de son logement et nettoyez-la à l'eau savonneuse.
3. Laissez la bonnette anti-vent sécher pendant la nuit.
4. Replacez la bonnette anti-vent dans la grille externe et vissez la grille sur le microphone dans le sens des aiguilles d'une montre.

4.2 Bonnette anti-vent interne

Problème	Cause possible	Remède
Pas de son	1. La console de mixage/ l'ampli n'est pas sous tension. 2. Le fader de voie ou de mélange sur la console de mixage ou le régulator de volume de l'ampli est sur zéro. 3. Le microphone n'est pas connecté à la console de mixage ou à l'ampli. 4. La fiche du cable n'est pas branchée correctement. 5. Le cable est défectueux. 6. Le module émetteur n'est pas sous tension ou est sur muet. 7. Pas de pile ou pile épui-see dans le module émetteur. 8. Le récepteur n'est pas sous tension ou n'est pas connecté à la console de mixage.	1. Mettre la console de mixage/ l'ampli sous tension. 2. Régler le fader de voie ou de mélange sur la console de mixage ou le régulateur de volume de l'ampli sur le niveau voulu. 3. Connecter le microphone à la console de mixage ou à l'ampli. 4. Sortir la fiche de la prise et la rebrancher. 5. Contrôler le cable et le replacer le cas échéant. 6. Mettre le module émetteur sous tension. 7. Mettre une pile fraîche dans le module émetteur. 8. Mettre l'émetteur sous tension/le connecter à la console de mixage.
Distorsions	1. Le réglage de gain de la console de mixage ou du module émetteur n'est pas correct. 2. L'entrée de la console de mixage est trop sensible.	1. Régler le gain de manière à supprimer les distorsions. 2. Intercaler un pré-attentuateur de sensibilité de 10 dB entre le cable de micro et l'entrée.
Le son du microphone est de plus en plus sourd	• L'écran antient interne ou externe est encrassé et attenué les fréquences elevées.	• Nettoyer l'écran antient interne ou externe.

6 Caractéristiques techniques

Directivité :	supercardiode
Gamage de fréquences :	60 - 20.000 Hz
Sensibilité :	2,2 mV/Pa (-53 dBV)
Niveau maximum de pression acoustique pour 1%/3% de distorsion :	147/156 dB SPL
Niveau de bruit équivalent :	22 dB-A (mesuré selon DIN 45412)
Impédance électrique :	≤600 Ohm
Impédance de charge recommendée :	≥2.000 Ohm
Connecteur :	connecteur XLR 3 points
Surface :	noire mat
Dimensions :	50 Ø x 181 mm
Poids brut/net:	290 /650 g

Ce produit répond à la norme EN 50 082-1, sous réserve de conformité CE des appareils situés en aval.

Réponse en fréquence

Diagramme polaire
