PCR-M1 - Contrôleur MIDI EDIROL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur MIDI (clavier maître)
Clavier	25 touches sensibles à la vélocité, sensibilité réglable (Light/Medium/Heavy)
Contrôleurs	8 molettes (R1-R8), 8 molettes avec Shift (S1-S8), 6 boutons (B1-B6), 3 curseurs (L1-L3), encodeur VALUE, molette de Modulation, Pitch Bender
Connecteurs MIDI	MIDI IN, MIDI OUT (prises DIN 5 broches)
Connecteurs pédale	P1 HOLD (interrupteur à pédale), P2 EXPRESS (pédale d'expression série EV)
Connecteur USB	USB type B pour connexion à un ordinateur (alimentation bus possible)
Alimentation	4 piles AAA (alcalines recommandées), adaptateur secteur CA (fourni), alimentation USB (bus power)
Affichage	Écran LCD 3 chiffres (affichage hexadécimal ou décimal), indicateurs USB, DATA OUT, HEX
Dimensions (estimées)	Environ 500 x 200 x 60 mm
Poids (estimé)	Environ 1,5 kg
Fonctions principales	Transmission MIDI, Octave Shift (-4/+5), Transpose (-12/+12 demi-tons), Program Change, Bank Select (MSB/LSB), Panic (All notes off), Snapshot, Memory (10 presets)
Fonctions spéciales	V-LINK (contrôle d'image), Horloge MIDI F8, OMNI ON/OFF, Mode MIDI I/F (interface MIDI USB)
Compatible OS	Windows XP, Mac OS X (pilotes inclus sur CD-ROM)
Pilotes	Pilote d'origine (FTP) ou pilote générique USB MIDI
Mode MIDI I/F	ON : les connecteurs MIDI servent d'interface MIDI USB ; OFF : les messages MIDI transitent entre le contrôleur et l'ordinateur
Mémoire	16 mémoires (0-F) pour enregistrer configurations, démarrage sur mémoire GM2 ou dernière mémoire utilisée
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de solvants. Éviter l'humidité.
Sécurité	Utiliser uniquement l'adaptateur CA fourni. Ne pas exposer à la pluie ou à l'humidité. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Pédales d'expression série EV (vendues séparément). Adaptateur secteur et câble USB fournis. Réparation par un technicien qualifié.

FOIRE AUX QUESTIONS - PCR-M1 EDIROL

Comment installer le pilote sous Windows XP ?

Déconnectez tous les câbles USB sauf clavier/souris. Ouvrez Propriétés système (Panneau de configuration > Performances et maintenance > Système). Dans l'onglet Matériel, cliquez sur Signature du pilote et réglez sur Ignorer. Insérez le CD-ROM, puis dans Exécuter, tapez D:\DRIVER\USB_XP2K (adaptez la lettre de lecteur). Connectez le PCR-M1 via USB, mettez l'interrupteur sur USB. Suivez l'assistant d'installation en choisissant 'Installer à partir d'une liste ou d'un emplacement spécifique'. Une fois terminé, redémarrez et restaurez le paramètre de signature si modifié.

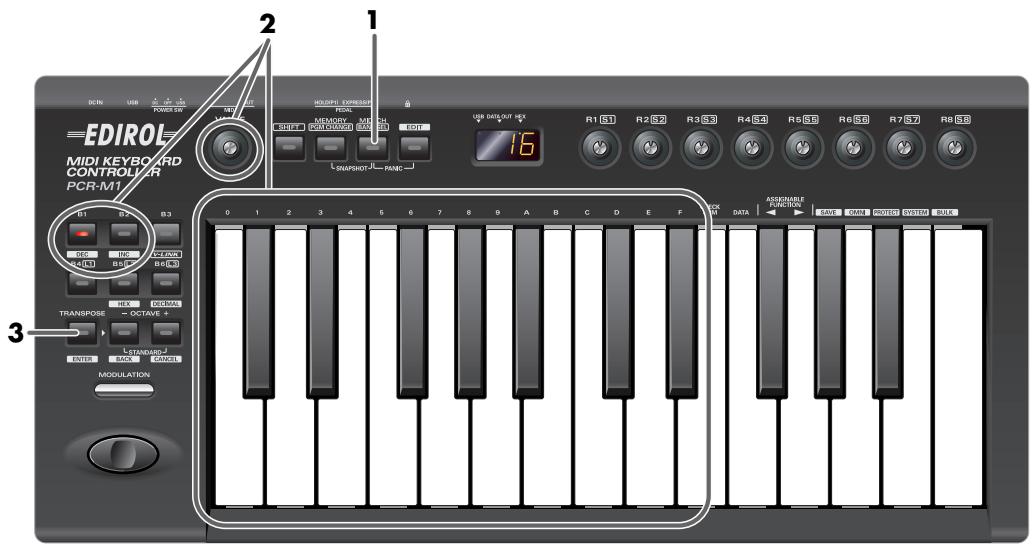

Comment régler le canal MIDI de transmission ?

Appuyez sur le bouton MIDI CH (il s'allume). Utilisez la molette VALUE, les boutons DEC/INC ou les touches numériques pour entrer le canal (1-16 en décimal, 00-0F en hexadécimal). Confirmez avec ENTER. Le canal actif s'applique au clavier, au Pitch Bender et au Modulation.

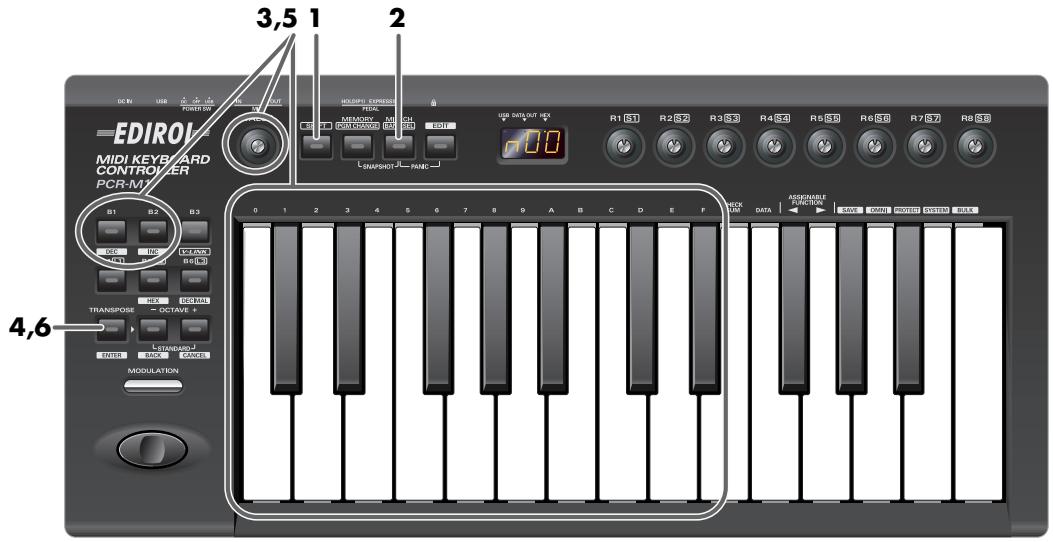

Comment envoyer un message Bank Select et Program Change ?

Appuyez d'abord sur SHIFT pour l'allumer, puis sur BANK SEL. Entrez la valeur MSB (CC#00) avec la molette ou les touches, confirmez avec ENTER. Ensuite, entrez la valeur LSB (CC#32) et confirmez. Ensuite, appuyez sur SHIFT puis PGM CHANGE, entrez le numéro de programme (1-128) et validez avec ENTER. Le message Bank Select précède toujours le Program Change.

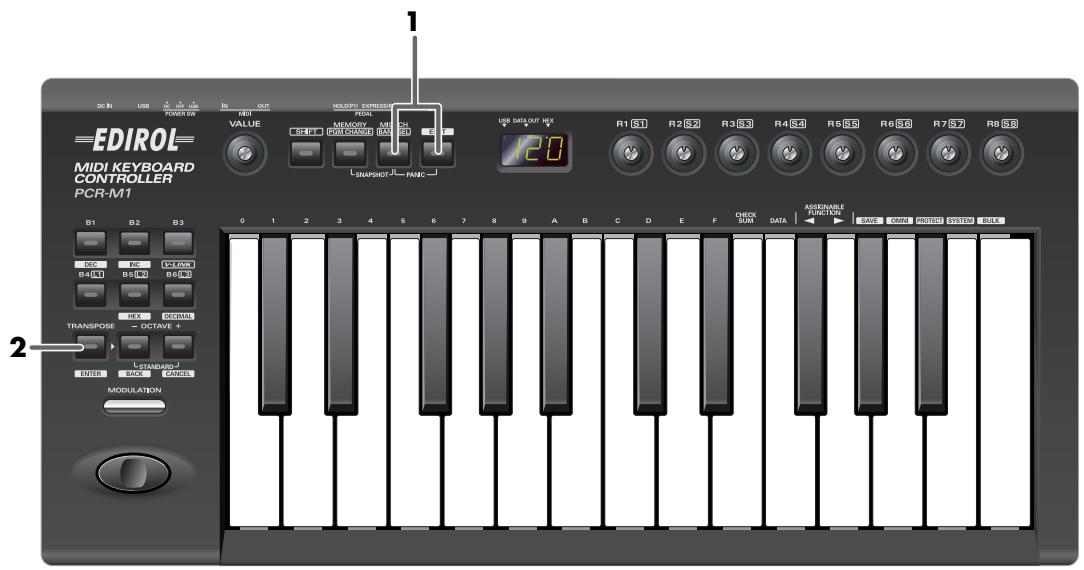

Que faire si une note reste bloquée (note coincée) ?

Utilisez la fonction Panic. Appuyez simultanément sur MIDI CH et EDIT (les deux s'allument), puis appuyez sur ENTER. Les voyants clignotent et des messages All Sound Off, All Notes Off et Reset All Controllers sont envoyés sur tous les canaux.

Comment utiliser l'alimentation par piles ou par USB ?

Insérez 4 piles AAA dans le compartiment arrière en respectant la polarité. Mettez l'interrupteur principal sur OFF pour insérer les piles, puis sur USB si vous utilisez l'alimentation bus via le câble USB. Si l'adaptateur secteur est branché, il prime sur les piles. L'affichage indique 'Lo' quand les piles sont faibles.

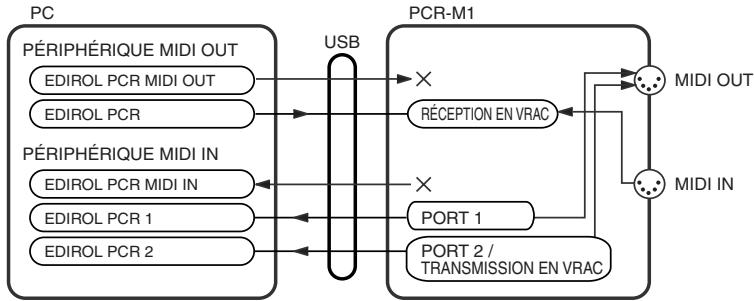

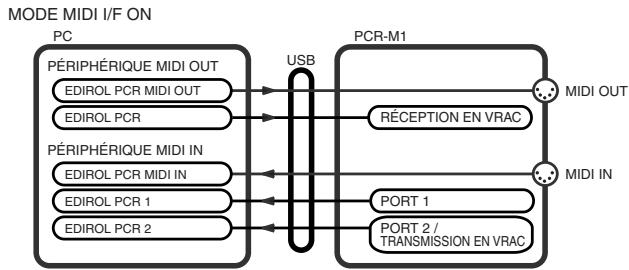

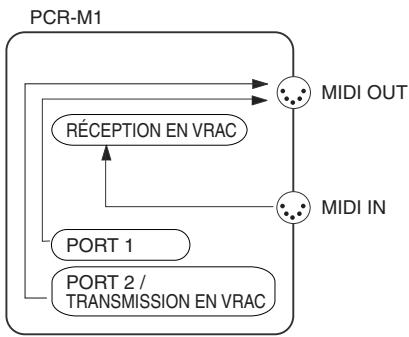

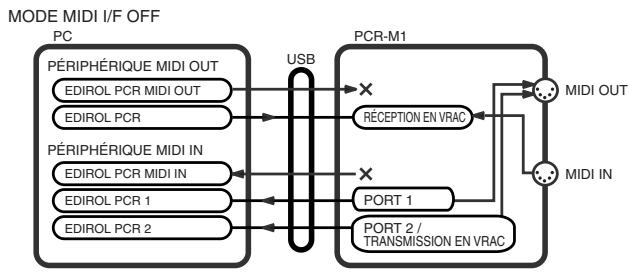

Comment fonctionne le mode MIDI I/F ?

Le paramètre MIDI I/F MODE (système, clavier 9) détermine le rôle des connecteurs MIDI. En mode ON, le PCR-M1 agit comme une interface MIDI : les messages USB sont routés vers MIDI OUT et les messages MIDI IN sont envoyés à l'ordinateur. En mode OFF, les messages MIDI transitent uniquement entre le contrôleur et l'ordinateur, ou entre le contrôleur et un périphérique MIDI externe (sans passer par l'ordinateur).

Comment attribuer un message MIDI à un contrôleur (bouton, molette) ?

Appuyez sur EDIT (EDT s'affiche). Actionnez le contrôleur souhaité (ex: R1). L'écran affiche le paramètre actuel. Utilisez la molette VALUE ou les touches pour sélectionner le type de message (Note, CC, etc.) et la valeur. Confirmez avec ENTER. Pour les contrôleurs S1-S8, maintenez SHIFT enfoncé en actionnant R1-R8.

Le PCR-M1 peut-il être utilisé sans ordinateur ?

Oui, vous pouvez connecter directement un synthétiseur ou module sonore via les connecteurs MIDI OUT. L'alimentation peut être fournie par piles ou adaptateur secteur. Dans ce cas, mettez l'interrupteur MIDI I/F MODE sur OFF (système, clavier 9) pour éviter le routage USB.

Comment effectuer une réinitialisation d'usine (Factory Reset) ?

Appuyez sur EDIT, puis sur la touche SYSTEM (SY0 s'affiche). Appuyez sur la touche 8 (RST s'affiche). Appuyez sur ENTER, l'écran affiche 'YES' clignotant. Appuyez à nouveau sur ENTER pour confirmer. Tous les paramètres reviennent aux valeurs d'usine.

Pourquoi l'écran affiche-t-il 'Lo' ?

Le message 'Lo' indique que les piles sont faibles et doivent être remplacées rapidement. Remplacez les 4 piles par des piles alcalines neuves. L'appareil continue de fonctionner mais peut présenter des dysfonctionnements si les piles sont trop faibles.

MODE D'EMPLOI PCR-M1 EDIROL

Connexion et installation des pilotes (windows) 8

Installation du pilote (Windows XP) 8

Installation des pilotes et connexions (macintosh) 12

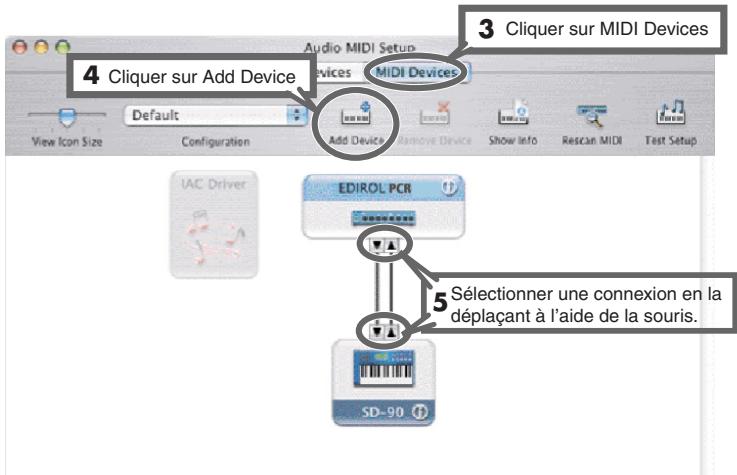

Utilisateurs de Mac OS X 12 Installation du pilote spécial 12 Paramétrage Mac OS 13

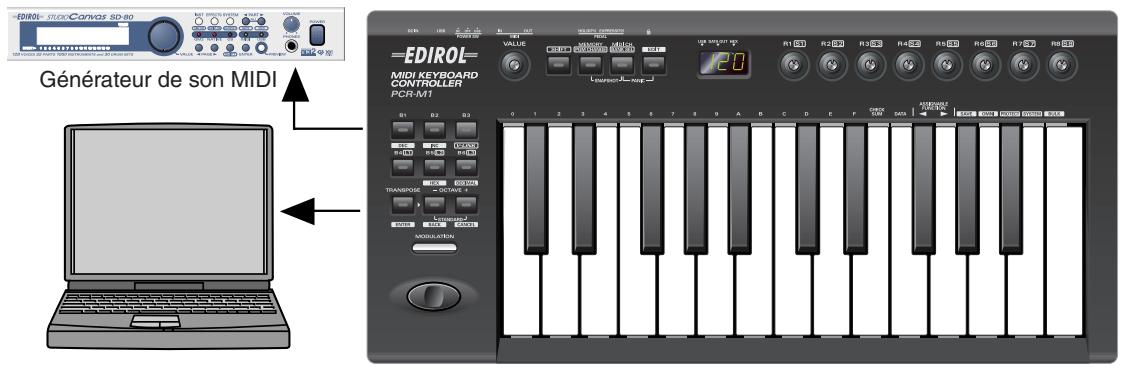

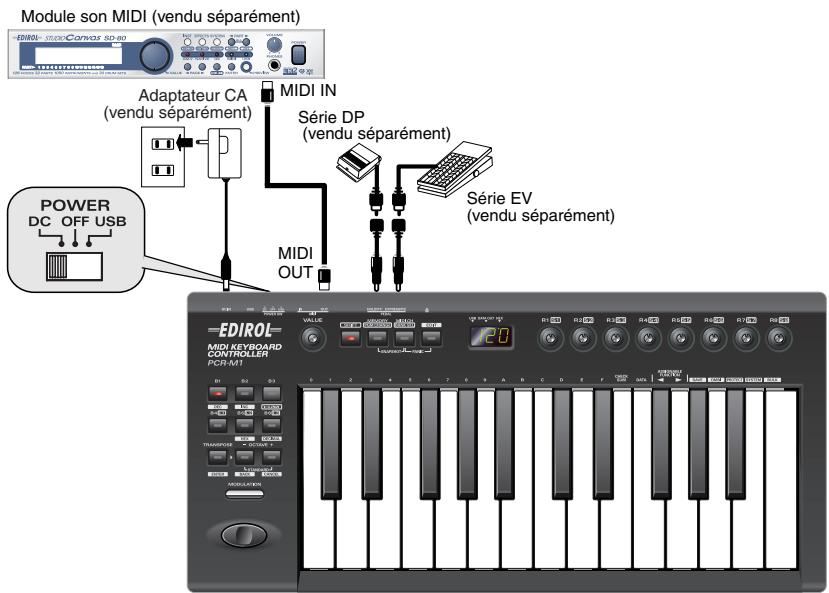

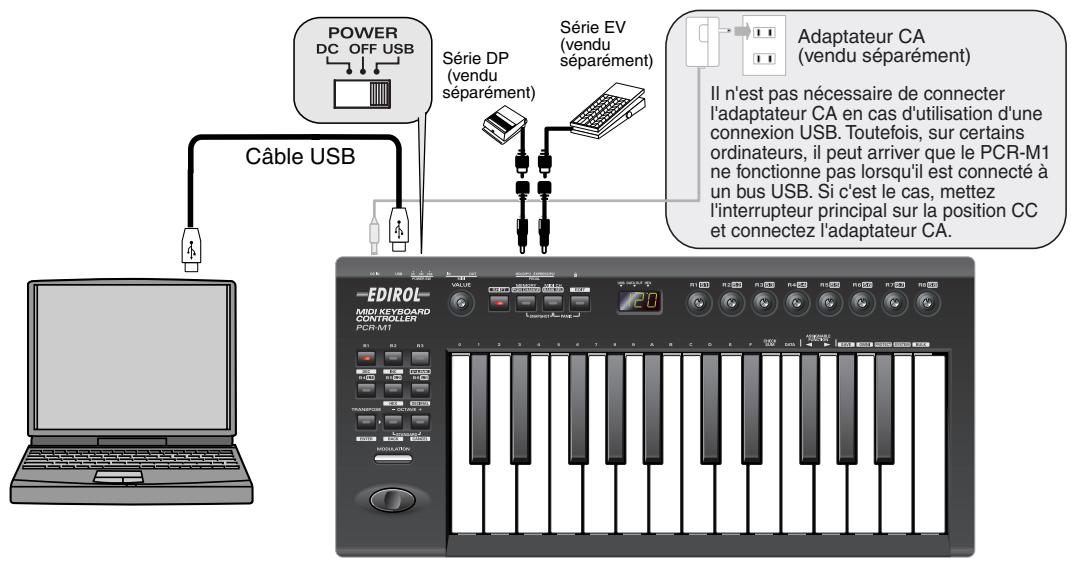

Connexions de base et flux MIDI 14

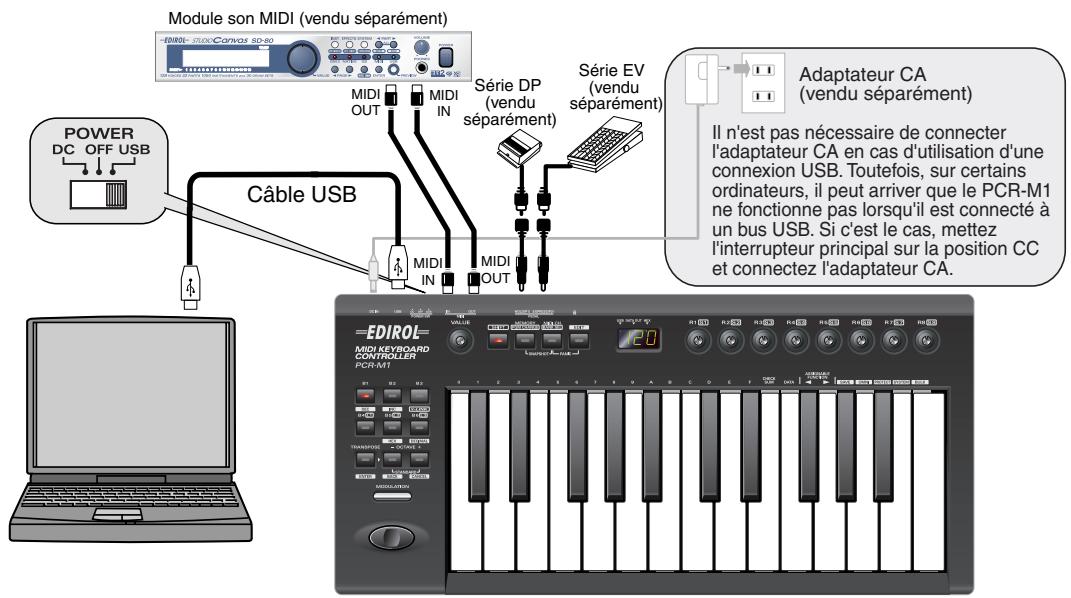

Connexions USB de votre ordinateur - Envoi de messages MIDI vers votre application - 14 Connexions USB avec votre ordinateur - Utilisation du PCR-M1 comme interface MIDI - 15 Avec une connexion MIDI 16

Utilisation des fonctions MIDI 19

Tableau des modes de fonctionnement 19 Mode Startup 20 Mode PLAY 20 Options utiles pour jouer 21 Pour passer en mode PLAY sur le PCR-M1 21 Paramétrage du canal de transmission MIDI 22 MIDI Channel mode (MIDI CH) 22 Sélection de sons sur un module de sonorisation (transmission de modifications du programme / messages de sélection de banque) 24 Mode de changement de programme (PROGRAM CHANGE) 25 Mode Banque (BANK) 26 Transmission d'un message de réinitialisation 27 Mode Panic (PANIC) 27

Paramètres du système 28

F8 CLOCK ON / OFF (Clavier: 0) 29 F8 CLOCK DEFAULT TEMPO (Clavier: 1) 29 F8 CLOCK PORT (Clavier: 2) 29 KEYBOARD SENS (Clavier: 3) 29 KEYBOARD PORT SET (Clavier: 4) 30 H-ACTIVITY ON/OFF (Clavier: 5) 30 USB MIDI DRIVER MODE (Clavier: 6) 30 STARTUP MEMORY (Clavier: 7) 30 FACTORY RESET (Clavier: 8) 31 MODE MIDI I/F (Clavier: 9) 31 VALUE ENCODER (Clavier: A) 32

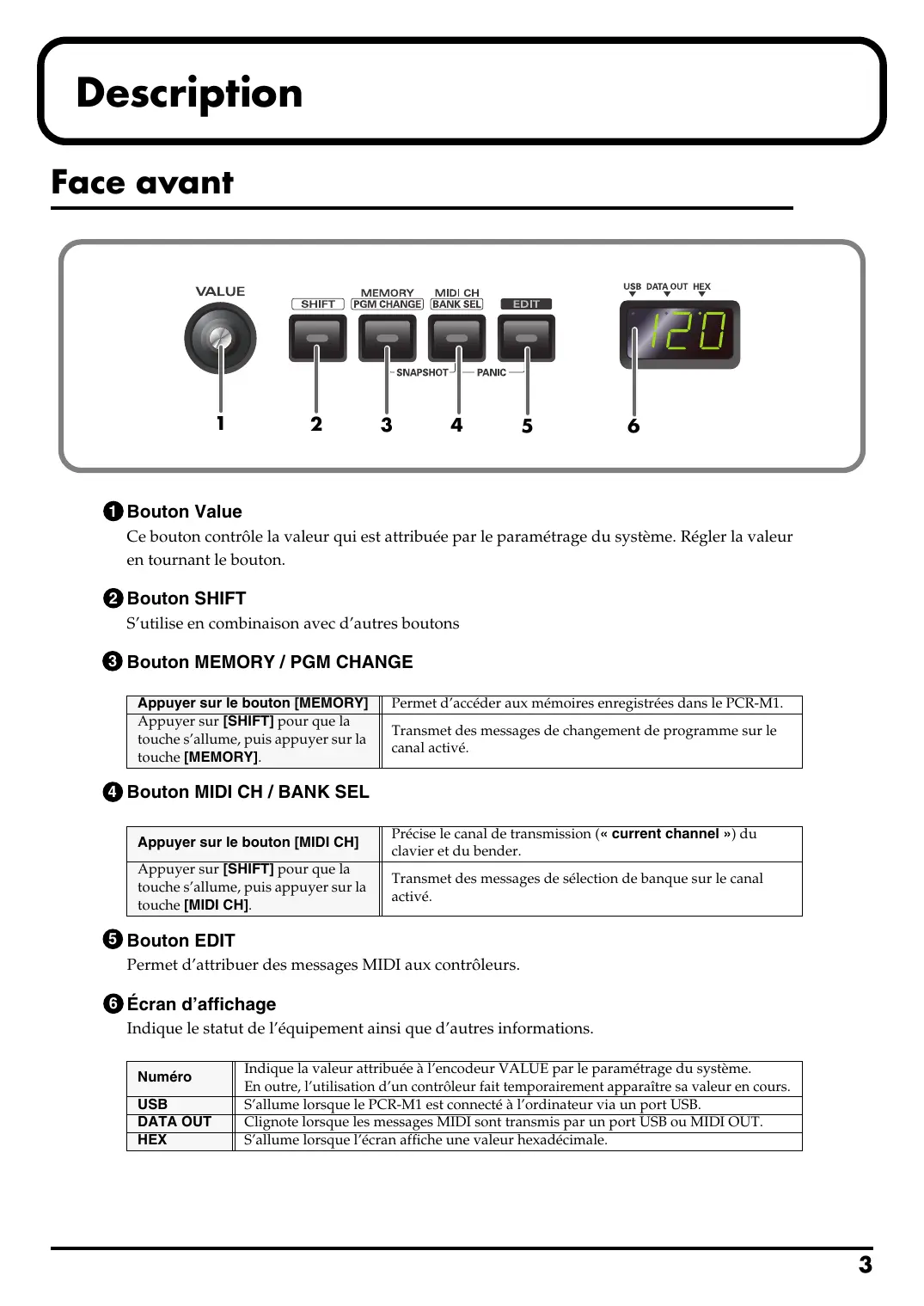

1 Bouton value

Ce bouton contrôle la valeur qui est attribuée par le paramétrage du système. Régler la valeur en tournant le bouton.

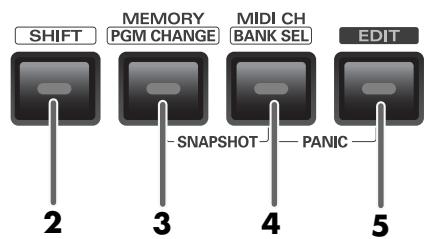

Bouton SHIFT

S'utilise en combinaison avec d'autres boutons

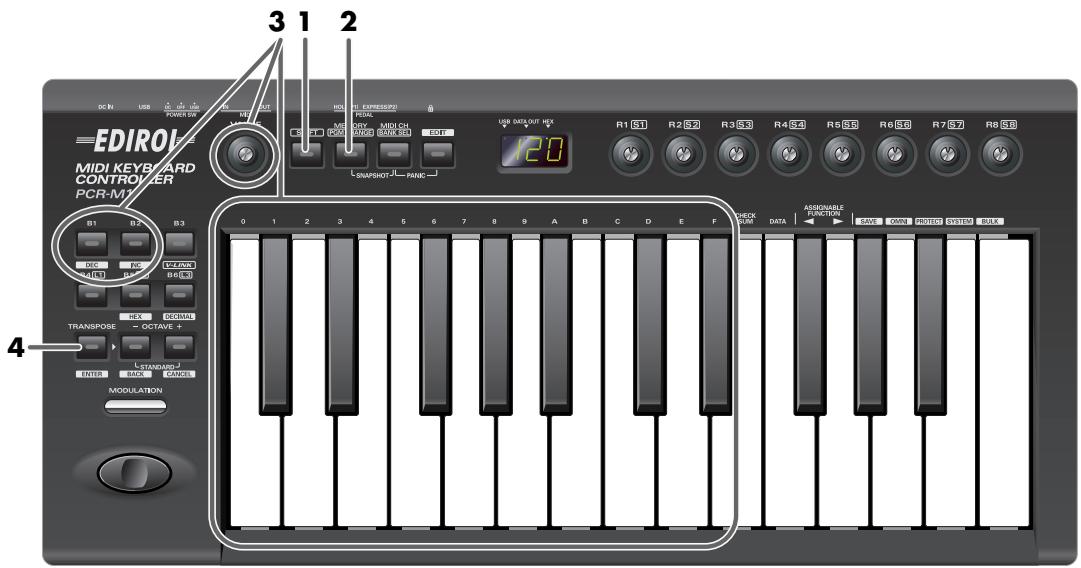

Bouton MEMORY / PGM CHANGE

Appuyer sur le bouton [MEMORY]	Permet d'accéder aux mémoires enregistrées dans le PCR-M1.
Appuyer sur [SHIFT] pour que la touche s'allume, puis appuyer sur la touche [MEMORY].	Transmet des messages de changement de programme sur le canal activé.

Bouton MIDI CH / BANK SEL

Appuyer sur le bouton [MIDI CH]	Précise le canal de transmission (« current channel ») du clavier et du bender.
Appuyer sur [SHIFT] pour que la touche s'allume, puis appuyer sur la touche [MIDI CH].	Transmet des messages de sélection de banque sur le canal activé.

Permet d'attribuer des messages MIDI aux contrôleurs.

6 Écran d'affichage

Indique le statut de l'équipement ainsi que d'autres informations.

Numéro	Indique la valeur attribuée à l'encodeur VALUE par le paramétrage du système. En outre, l'utilisation d'un contrôleur fait temporairement apparenter sa valeur en cours.
USB	S'allume lorsque le PCR-M1 est connecté à l'ordinateur via un port USB.
DATA OUT	Clignote lorsque les messages MIDI sont transmis par un port USB ou MIDI OUT.
HEX	S'allume lorsque l'écran affiche une valeur hexadécimale.

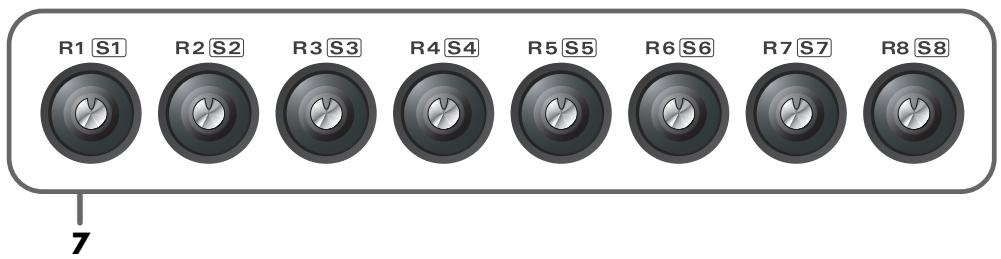

7 Contrôleurs [R1] - [R8], [S1] ([SHIFT] + [R1]) - [S8] ([SHIFT] + [R8])

Vous pouvez attribuer des messages MIDI à ces contrôleurs.

(→ Mode édition (EDIT))

Lorsque le bouton [SHIFT] est éteint (SHIFT OFF), ces contrôleurs correspondant à [R1]-[R8].

Lorsque le bouton est allumé (SHIFT ON), ils correspondent à [S1]--[S8].

TRANSPOSE

Bouton DEC

Réduit d'une unité la valeur d'un paramètre (sauf en mode PLAY).

Bouton INC

Augmente d'une unité la valeur d'un paramètre (sauf en mode PLAY).

10BOUTON v-link

La fonction V-LINK est activée en appuyant sur le bouton [V-LINK] (B3) lorsque le bouton [SHIFT] est allumé (SHIFT ON).

1 Bouton HEX

Lorsque l'appareil n'est pas en mode PLAY, ce bouton paramètre le mode d'entrée en hexadécimal (Hexadecimal input mode).

12 Bouton decimal

Lorsque l'appareil n'est pas en mode PLAY, ce bouton paramètre le mode d'entrée en Decimal (Decimal input mode).

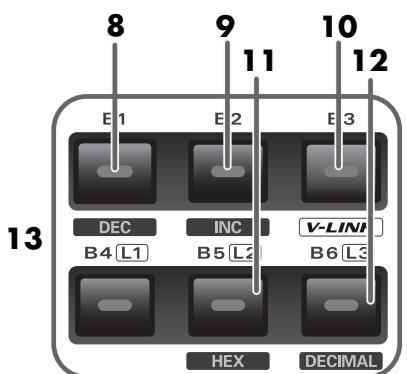

13 Contrôleurs [B1] - [B6], [L1] - [L3]

Vous pouvez attribuer des messages MIDI à ces contrôleurs.

14 Bouton transpose / ENTER

Le bouton [TRANSPOSE] + [OCTAVE -/+] permet de varier la tonalité du clavier par unités d'un demi-ton. En outre, dans tous les modes à l'exception du mode PLAY, il a la même fonction que le bouton [ENTER], c'est-à-dire qu'il suffit d'appuyer dessus pour confirmer le paramètre introduit.

15 Bouton OCTAVE - / +

Appuyer sur le bouton [OCTAVE - / +] pour déplacer la tessiture du clavier d'une octave vers le haut ou vers le bas.

Lorsque l'appareil n'est pas en mode PLAY, ces boutons permettent de revenir au paramètre précédent (le bouton [BACK]) ou d'annuler le paramètre et de revenir en mode PLAY (bouton [CANCEL]).

16 Bouton modulation

Ce bouton permet d'appliquer un vibrato.

17 Variateur de tonalité (PITCH bender)

Ce bouton permet de modifier la tonalité.

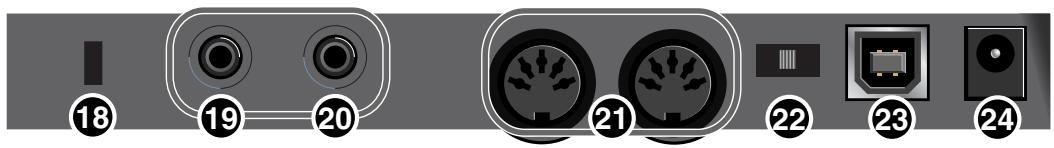

19 Contrôlers [EXPRESS (P2)] et 20 [hold(p1)]

Des pédales spécifiques peuvent être connectées à ces fiches et être utilisées comme contrôleurs.

• Connecter les pédales à l'aide des câbles fournis.

P1 HOLD	Connector un interrupteur à pédale à cette fiche et l'utiliser comme pédale Hold.
P2 EXPRESS	Connector une pédale d'expression à cette fiche et l'utiliser pour modifier la tonalité ou le volume en temps réel.

3 Connecteurs MIDI in/out

Peuvent être connectés au connecteur MIDI ou à d'autres périphériques MIDI pour transmettre et recevoir des messages MIDI.

Interrupteur principal

CC	Statut de l'alimentation en cas d'utilisation d'un adaptateur de courant alternatif ou de piles. * Si l'adaptateur CA est connecté alors que des batteries sont prsentes, le courant utilisé proviendra de l'adaptateur. Au moment où l'adaptateur est débranché, les piles prennten le relais.
OFF	L'appareil est hors tension
USB	En cas d'alimentation par cable USB (sans adaptateur CA ni piles). * L'USB (=alimentation BUS) peut être utilisé lorsque le PCR-M1 est connecté à l'ordinateur via un cable USB. Dans ce cas, l'alimentation s'effectue à partir de l'ordinateur via le cable USB. Pour utiliser le PCR-M1 avec une alimentation bus,mettre l'interrupteur sur USB. * Sur certains ordinateurs avec bus d'alimentation, le PCR-M1 peut ne pas fonctionner. Dans ce cas, utiliser l'adaptateur CA fourni.

Connecteur USB

S'utilise pour connecter le PCR-M1 à l'ordinateur via un câble USB.

Adaptateur jack CA

Connecter l'adaptateur CA sur cette prise. Introduire fermement la fiche pour qu'elle ne se débranche pas accidentellement.

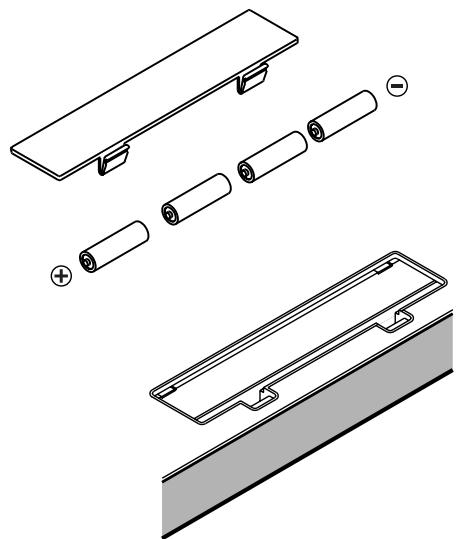

Insertion des piles

Vérifier que l'interrupteur principal est sur OFF.

Retirer le couvercle du compartiment à piles situé sur la face arrière du PCR-M1.

• Pour poser l'appareil à l'envers, dispose des journaux ou des magazines sous les quatre coins pour éviter d'endommager les boutons et commandes. Dans la mesure du possible, orienter l'appareil de manière à ne pas endommager les boutons et commandes.
• Manipuler l'appareil avec prudence et veiller à ne pas le laisser tomber.

Introduire quatre piles AAA dans le compartiment et veiller à respecter la polarité (+ / - )

• Utiliser de préférence des piles alcalines longue durée.
• Ne pas utiliser de piles neuves avec des piles partiellement usagées et ne pas utiliser de piles de types différents.

Refermer le couvercle.

Lorsque les piles s’épuisent, l’affichage indique « Lo ». Remplacer les piles le plus rapidement possible à l’apparition de ce message.

Installation du pilote (windows XP)

Déconnectez tous les câbles USB sauf ceux du clavier USB ou de la souris USB le cas échéant.

Ouvrez la boîte de dialogue Propriétés Système.

1. Cliquez sur le bouton Démarrer (start) de Windows et sélectionnez Panneau de configuration dans le menu.
2. Dans « Choisissez une catégorie », cliquez sur « Performances et maintenance »
3. Dans « ouCHOISSEZ une icone du Panneau de configuration », cliquez sur l'icône Système.

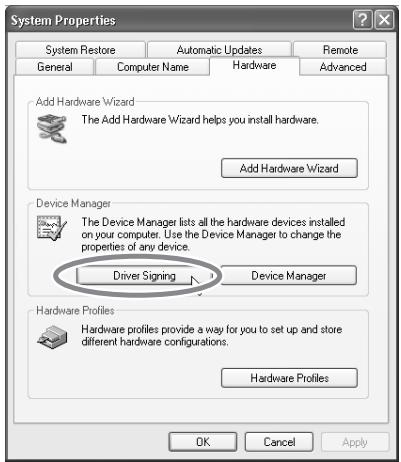

Cliquez sur l'onglet Matériel, puis cliquez sur [Signature du pilote].

Ouvrez la boîte de dialogue Options de signature du pilote.

Vérifiez que le paramètre « Que voulez-vous faire ? » est mis sur Ignorer.

S'il est paramétré sur « Ignorer », cliquez sur [OK].

Dans le cas contraire, notez le paramètre indiqué (« Avertir » ou « Bloquer »).

Choisissez ensuite « Ignorer » et cliquez sur [OK].

Ouvrez une session avec un nom d'utilisateur disposant des droits d'administration (par ex. Administrateur). Pour plus de détails sur les comptes utilisateur, contactez l'administrateur système de votre ordinateur.

Selon la configuration de votre ordinateur, l'icône Système s'affiche peut-être dans le Panneau de configuration (Vue classique). Dans ce cas, double-cliquez sur icône Système.

Si vous avez modifié le paramètre « Que voulez-vous faire ? », vous devez rétablir la configuration d'origine après installation du pilote. (Si vous avez modifié « Que voulez-vous faire ? »)

Cliquez sur [OK] pour fermer la boîte de dialogue Propriétés Système.

Quittez tous les logiciels (applications) actifs.

Fermez également toutes les fenêtres eventuelles ouvertes. Si vous utilisez un antivirus, quittez-le également.

Munissez-vous du CD-ROM.

Introduisez-le dans le lecteur de CD de votre ordinateur.

Cliquez sur le menu Démarrer de Windows. Dans le menu qui s'affiche, sélectionnez Exécuter....

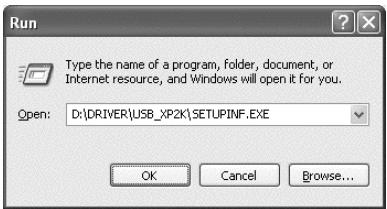

La boîte de dialogue Exécuter... s'affiche.

Précisez le nom du fichier à exécuter.

Tapez ce qui suit dans le champ « Ouvrir », puis cliquez sur [OK].

La boîte de dialogue SetupInf s'affiche.

Vous êtes maintenant prêt à installer le pilote.

• Dans l'exemple, le lecteur est identifié par la lecture « D: ». La lecture du lecteur « D: » n'est pas forcément celle de votre ordinateur. Spécifiez la lecture de votre lecteur de CD-ROM.

Utilisez le câble USB pour relier le PCR à votre ordinateur.

1. Placez l'interrupteur d'alimentation du PCR sur OFF.
2. Utilisez le câble USB pour relier le PCR à votre ordinateur.
3. Placez l'interrupteur d'alimentation du PCR sur USB.

Près de la barre des tâches, votre ordinateur indique « Nouveau matériel détecté ». Veuillez patienter.

La boîte de dialogue Assistant ajout de nouveau matériel s'affiche.

Sélectionnez « Installer à partir d'une liste ou d'un emplacement spécifique (Avancé) », puis cliquez sur [Suivant].

Si le message « Windows peut effectuer la même action à chaque fois que vous insérez un disque ou connectez un périphérique avec ce type de fichier » s'affiche, cliquez sur [Annuler].

Pour vérifier la dette du lecteur,

cliquez sur le menu

Demarrer, puis

Sélectionnez Poste de travail dans le menu qui s'affiche. Dans la fenêtre qui s'affiche, vérifiez la lettre attribuée au lecteur de CD-ROM dans lequel vous avez inséré le CD-ROM à l'objet 7.

La lettre du lecteur est le (D:) ou le (E:) affiché par le

lecteur de CD-ROM

Une fois les connexions effectuées, mettez sous tension les différents appareils dans l'ordre spécifique. Ne pas respecter cet ordre peut entraîner des dysfonctionnements et/ou endommager les enceintes ou tout autre appareil.

Cet appareil est équipé d'un circuit de protection. APRÈS la mise sous tension, attendez quelques secondes avant d'utiliser l'appareil.

Si l'assistant d'identification de nouveaux périphériques demande si vous souhaitez vous connecter à Windows Update, choisissez « Non » et cliquez sur [Next].

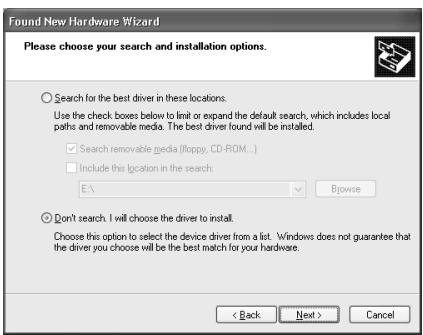

L'écran affiche « Choisissez vos options de recherche et d'installation »

Sélectionnez « Ne pas rechercher. Je vais désirer le pilote à installer », puis cliquez sur [Suivant].

Vérifiez que le champ « Modèle » indique « EDIROL PCR », puis cliquez sur [Next]. L'installation du pilote commence.

Si le paramètre « Que voulez-vous faire ? » (étape 4) n'est pas mis sur « Ignorer », une boîte de dialogue « Installation du matériel » s'affiche.

Si « que voulez-vous faire ? » est paramétré sur « avertir

Une boîte de dialogue avec un symbole « ! » s'affiche.

1. Cliquez sur [Continuer].
2. Poursuivez l'installation.

Si « que voulez-vous faire ? » est mis sur « bloquer

Une boîte de dialogue avec un symbole « x » s'affiche.

1. Cliquez sur [OK].
2. Lorsque l'« Assistant ajout de nouveau matériel » s'affiche, cliquez sur [Terminer].
3. Revenez à l'objet 1 et réinstallez le pilote en reprenant toute la procédure.

La boîte de dialogue Insérez le disque s'affiche.

Cliquez sur [OK].

La boîte de dialogue Fichiers nécessaires s'affiche.

Tapez ce qui suit dans le champ « Copier les fichiers depuis », puis cliquez sur [OK].

(Lettre du lecteur): \DRIVER\USB_XP2K

La boîte de dialogue Insérez le disque ne s'affiche pas. Dans ce cas, passez à l'étape suivante.

Spécifiez la détection de votre lecteur de CD-ROM.

Si le paramètre « Que voulez-vous faire ? » (étape 4) n'est pas mis sur « Ignorer », une boîte de dialogue « Installation du matériel » s'affiche.

Si « que voulez-vous faire ? » est paramétré sur « avertir

Une boîte de dialogue avec un symbole « ! » s'affiche.

1. Cliquez sur [Continuer].
2. Poursuivez l'installation.

L'écran indique « Fin de l'assistant nouveau matériel détecté »

Vérifiez que le champ « Modèle » indique « EDIROL PCR », puis cliquez sur [Finish].

Attendez que « Nouveau matériel détecté » s'affiche près de la barre des tâches.

Une fois l'installation du pilote terminée, la boîte de dialogue Modification des paramètres système s'affiche.

Cliquez sur [Oui]. Windows redémarre automatiquement.

Si vous avez modifié le paramètre Que foulez-vous faire ?, restaurez le paramètre d'origine après le redémarrage de Windows.

1. Ouvrez une session Windows avec un nom d'utilisateur disposant des droits d'administration (par ex. Administrateur).
2. Cliquez sur le menu Démarrer de Windows et sélectionnez Panneau de configuration.
3. Dans « Choisissez une catégorie », cliquez sur « Performances et maintenance »
4. Dans « CHOISISSEZ une icône du Panneau de configuration », cliquez sur l'icône Système. La boîte de dialogue Propriétés Système s'affiche.
5. Cliquez sur l'onglet Matériel, puis cliquez sur [Signature du pilote]. La boîte de dialogue Options de signature du pilote s'affiche.
6. Restaurez le paramètre Que faites-vous ? à sa valeur d'origine (« Avertir » ou Bloquer), puis cliquez sur [OK].
7. Cliquez sur [OK]. La boîte de dialogue Propriétés Système se ferme.

Si la boîte de dialogue Modification des paramètres système ne s'affiche pas, redémarrez Windows à partir du menu Démarrer.

Selon la configuration de votre ordinateur, l'icône Système peut s'afficher directement dans le Panneau de configuration (vue classique). Dans ce cas, double-cliquez sur l'icône Système.

L'installation du pilote est terminée.

Ensuite, nous vous recommandons d'activer le traitement en tâche de fond sur votre ordinateur, pour que le traitement audio et MIDI soit aussi régulier que possible. (→ Activation du traitement en tâche de fond)

Installation du pilote spécial

Débranche tous les câbles USB, à l'exception de ceux du clavier et de la souris, puis redémarrez votre Macintosh.

Munissez-vous du CD-ROM.

Introduisez-le dans le lecteur de CD de votre ordinateur.

Dans le dossier Driver (Mac OS X) du CD-ROM, double-cliquez sur PCRUSBDriver pkg.

L'écran affiche « Welcome to the EDIROL PCR USB Driver Installer ». Cliquez sur [Continue].

L'écran indique « Select a Destination » pour vous inviter à sélectionner l'emplacement de l'installation.

Cliquez pour sélectionner le lecteur dans lequel le système est installé, puis cliquez sur [Continue].

« Easy Install » s'affiche.

Cliquez sur Install ou Upgrade.

Cliquez sur [Continuer l'installation].

Le message « The software was successfully installed » s'affiche une fois que le logiciel est installé.

Cliquez sur [Restart] pour redémarrer l'ordinateur.

L'installation du pilote PCR est terminée.

Procédez ensuite au paramétrage du périphérique MIDI.

Si la boîte de dialogue « Authentique » s'affiche pendant l'installation, introduisez le mot de passe et cliquez sur « OK »

Sélectionnez votre disque de démarrage comme lecteur.

Si la boîte de dialogue « Authentique » s'affiche pendant l'installation, introduisez le mot de passe et cliquez sur « OK »

Paramétrage mac OS

Si vous utilisez le PCR comme interface MIDI (par exemple, connecté à un périphérique MIDI externe), procédez au paramétrage selon les instructions ci-dessous. Pour le schéma de connexion, voir « USB connections with your computer »

Utilisez le câble USB pour relier le PCR à votre ordinateur.

1. Placez l'interrupteur d'alimentation du PCR sur OFF.
2. Utilisez le câble USB pour relier le PCR à votre ordinateur.
3. Placez l'interrupteur d'alimentation du PCR sur USB.
4. Branchez le câble sur le connecteur USB du Macintosh lui-même, et non sur celui du clavier.

Ouvrir le dossier Applications du disque dur du Macintosh. Dans le dossier Utilities, double-cliquer sur Audio MIDI Setup pour procéder au paramétrage.

Cliquez sur l'onglet MIDI Devices.

Cliquez sur Ajouter Appareil.

Le message New external device s'affiche.

À l'aide de la souris, connectez les symboles et (qui correspondent aux sorties et entrées) de l'icone EDIROL PCR aux symboles de l'icone New External Device.

• Modification des icônes et paramétrage d'autres éléments correspondant aux périphériques MIDI branchés sur les connecteurs MIDI du PCR. En cliquant sur new external device, la boîte de dialogue new external device Properties s'affiche pour permettre de préciser divers éléments, notamment le nom de périphériques.

Une fois les connexions effectuées, mettez sous tension les différents appareils dans l'ordre spécifique. Ne pas respecter cet ordre peut entraîner des dysfonctionnements et/ou endommager les enceintes ou tout autre appareil.

Cet appareil est équipé d'un circuit de protection. APRÈS la mise sous tension, attendez quelques secondes avant d'utiliser l'appareil.

Connexions USB de votre ordinateur - envoi de messages MIDI vers votre application -

• Pour éviter un dysfonctionnement et/ou une détérioration des haut-parleurs et autres périphériques, réduisez toujours le volume et coupez l'alimentation de tous les périphériques avant de les connecter.
• Utilisez exclusivement les pédales d'expression spécifiques (série EV, vendues séparément). La connexion d'autres pédales d'expression risque d'endommager le matériel ou de provoquer des dysfonctionnements.

Flux MIDI

Positionnez l'interrupteur MIDI I/F MODE OFF conformément à « MIDI I/F MODE »

RéCEPTION en VRAC	Réception des données en VRAC
PORT 1	Les données en provenance du clavier, du levier bender et des autres contrôleurs paramétrés sur le PORT 1 seront transmises à partir d'ici.
PORT 2	Les données en provenance du clavier, du levier bender et des autres contrôleurs paramétrés sur le PORT 2 seront transmises à partir d'ici.
TRANSMISSION EN VRAC	Transmission en VRAC des données

• Pour l'explication des éléments du diagramme, voir Périphériques d'entrée/de sortie.
• Pour plus d'informations sur les données en vrac, voir « Bulk dump »

Connexions USB avec votre ordinateur- utilisation du PCR-M1 comme interface MIDI -

• Si vous souhaitez utiliser Media Player pour commander un module audio branché sur le connecteur MIDI OUT du PCR, procédez au paramétrage conformément au chapitre « Configuration de la destination entrée/sortie MIDI ».

• Pour éviter un dysfonctionnement et/ou une dépréciation des haut-parleurs et autres périphériques, réduisez toujours le volume et coupez l'alimentation de tous les périphériques avant de les connecter.
• Utilisez exclusivement les pédales d'expression spécifiques (série EV, vendues séparément). La connexion d'autres pédales d'expression risque d'endommager le matériel ou de provoquer des dysfonctionnements.

Flux MIDI

Positionnez l'interrupteur MIDI I/F MODE ON conformément à « MIDI I/F MODE »

RéCEPTION EN VRAC	Réception des données en VRAC
PORT 1	Les données en provenance du clavier, du levier bender et des autres contrôleurs paramétrés sur le PORT 1 seront transmises à partir d'ici.
PORT 2	Les données en provenance du clavier, du levier bender et des autres contrôleurs paramétrés sur le PORT 2 seront transmises à partir d'ici.
TRANSMISSION EN VRAC	Transmission en VRAC des données

• Pour l'explication des éléments du diagramme, voir Périphériques d'entrée/de sortie.
• Pour plus d'informations sur les données en vrac, voir « Bulk dump »

• Lorsqu'un équipement alimenté via un adaptateur CA est également muni de piles, il continue à fonctionner de manière ininterrompue en cas de panne de courant ou de déconnexion du cordon d'alimentation.
• Utilisez exclusivement les pédales d'expression spécifiées (série EV, vendues séparément). La connexion d'autres pédales d'expression risque d'endommager le matériel ou de provoquer des dysfonctionnements.

Flux MIDI

RéCEPTION en VRAC	Réception des données en VRAC
PORT 1	Les données en provenance du clavier, du levier bender et des autres contrôleurs paramétrés sur le PORT 1 seront transmises à partir d'ici.
PORT 2	Les données en provenance du clavier, du levier bender et des autres contrôleurs paramétrés sur le PORT 2 seront transmises à partir d'ici.
TRANSMISSION EN VRAC	Transmission en VRAC des données

• Pour l'explication des éléments du diagramme, voir Périphériques d'entrée/de sortie.
• Pour plus d'informations sur les données en vrac, voir « Bulk dump »

Périphériques entrée/sortie

Pour optimiser les performances de votre logiciel, vous devez paramétrer correctement les périphériques d'entrée/sortie.

Pour plus de détails sur ces réglages, voir le mode d'emploi de votre logiciel.

• Si vous ne parvenez pas à sélectionner le PCR-M1 dans les paramètres du logiciel, c'est probablement parce que son pilote n'a pas été correctement installé. Réinstallez le pilote.

Périphériques MIDI

Périphrérique MIDI OUT
PCR MIDI OUT (Mac OS 9: PCR MIDI IN, OUT)
	Si vousCHOISISSÉPÇR MIDIOUT comme port de sortie pour votre logiciel séquenceur, les messages seront transmis depuis le connecteur MIDI OUT du PCR-M1 même.* Positionnez l'interrupteur MIDI I/F MODE ON conformément à « MIDI I/F MODE ».
PCR (Mac OS 9: PCR 1)
	Port de réception en vrac. Pendant la réception de données en vrac par le PCR-M1, sélectionnze PCR comme port de sortie de votre logiciel séquenceur ou de tout autre programme.
Périphrérique MIDI IN
PCR MIDI IN (Mac OS 9: PCR-A MIDI IN, OUT)
	Si vousCHOISISSÉPÇR-A MIDI IN comme port d'entrée pour votre logiciel séquenceur, les messages entrenderont par le connecteur MIDI IN du PCR-M1.* Positionnez l'interrupteur MIDI I/F MODE ON conformément à « MIDI I/F MODE ».
PCR 1PCR 2
	Port receivevant les messages du clavier, du levier Bender et des contrôleurs.L'affection de port déterminé le mappage du clavier, du levier Bender et des contrôleurs par rapport au PCR 1 ou au PCR 2.II peut être de commode de sélectionner PCR 1 pour les messages en temps réel utilisés pour un synthétiseur logarithiel de lors de spectacles ou pour des enregistements sur piste de séquence, et de sélectionner PCR 2 pour les messages de commande d'un séquenceur (par exemple marche/arrêt du séquenceur, contrôle de mixage, etc.).Le port PCR 2 sert également pour la transmission en vrac. Lors de la transmission en vrac par le PCR-M1, sélectionnze PCR 2 comme port d'entrée pour le logiciel séquenceur.

MODE MIDI I/F ON MODE MIDI I/F OFF

Deux ports MIDI

• Deux ports MIDI sont disponibles uniquement lorsqu'une connexion USB est utilisée. Lorsqu'une connexion MIDI est utilisée, les deux ports sont combinés en un seul en sortie.

Certains logiciels séquenceurs préinstallés en charge les contrôleurs MIDI vous permettent de spécifier de manière indépendante le port utilisé pour l'enregistrement des pistes MIDI (le « port MIDI IN ») et le port d'entrée MIDI utilisé pour contrôler le logiciel (le « port CTRL IN »).

Logiciel séquenceur

Normalement, vous connectez votre clavier MIDI au port MIDI IN pour enregistrer votre musique sur piste ou, avec la fonction MIDI Thru de votre logiciel, pour contrôler des modules son et jouer sur des synthétiseurs logiciels. Les messages MIDI envoyés ici ont la signification qui leur est attribuée par la Specification MIDI. En d'autres termes, lorsque vous jouez au clavier, des messages notes seront transmis et enregistrés sur la piste, et le module son qui reçoit ces messages produit du son.

Logiciel séquenceur

À l'inverse, les données reçues via le port CTRL IN sont utilisées pour faire fonctionner le logiciel de la même manière que les données de la souris ou du clavier de l'ordinateur ; elles ne seront pas enregistrées sur piste ni transférées via MIDI Thru au module son ou au synthétiseur logiciel. Les messages MIDI envoyés ici sont interprétés d'une manière totalement différente de celle définie dans les spécifications MIDI. Pour cette raison, les messages arrivant par le port CTRL IN ne sont en général pas transférés vers le module son ou le synthétiseur logiciel.

Par exemple, si vous appuyez sur une touche du clavier pour envoyer un message d'activation de note, il se peut que le logiciel recevant le message ne produise pas la note mais l'interprète comme un ordre d'activation du bouton PLAY/STOP.

Le résultat dépendra du logiciel utilisé.

Logiciel séquenceur

Vu que le même message MIDI peut être interprété de manières complètement différentes, comme décrit ci-dessus, le calculateur vous permet de spécifier les portes MIDI IN et CTRL IN en séparation de manière à désigner les deux types.

Lorsque le PCR-M1 est connecté via USB, vous pouvez sélectionner l'un des deux ports MIDI (PCR 1, PCR 2) comme destination de sortie des messages MIDI produits par les atténuateurs, molettes et boutons du PCR-M1. En d'autres termes, en définissant « PCR 1 » comme port MIDI IN de votre logiciel et « PCR 2 » comme port CTRL IN, vous pouvez par exemple effectuer du mixage dans votre logiciel à l'aide des atténuateurs et curseurs de réglage, et utiliser les boutons pour contrôler votre synthétiseur logarithmique.

La destination de sortie des messages MIDI transmis lorsque vous actionnez les curseurs du PCR-M1 ainsi que les boutons peut être spécifiée séparément pour chaque contrôleur. (Affectation des messages MIDI (EDIT))

Tableau des modes de fonctionnement

Il est possible de changer de mode à tout moment, comme indiqué ci-dessous.

Mode	Changement de modes	Explication
Mode PLAY	À la mise sous tension, le PCR-M1 démarre en mode PLAY.	Transmet des messages MIDI en jouant sur le clavier ou à l'aide des commandes.
Mode MIDI Channel (MIDI CH)	Appuyez sur le bouton [MIDI CH].	Paramètre le canal de transmission (« current channel ») du clavier, du modulateur et du bender.
Mode de changement de programme (PROGRAM CHANGE)	Appuyez sur [SHIFT] pour que la touche s'allume, puis appuyez sur la touche [PGM CHANGE].	Transmet des messages de changement de programme sur le canal activé.
Mode Banque (BANK)	Appuyez sur [SHIFT] pour que la touche s'allume, puis appuyez sur la touche [BANK SEL].	Transmet des messages de sélection de banque (MSB, LSB) au canal activé.
Mode panique (PANIC)	Appuyez simultanément sur [MIDI CH] et [EDIT].	Arrêt les notes « bloquées » les autres problèmes sur un module de sonorisation MIDI connecté.
Mode mémoire (MEMORY)	Appuyez sur le bouton [MEMORY].	Rappeler un ensemble de paramètres méorisés dans la mémoire en cours.
Mode Snapshot (SNAPSHOT)	Appuyez simultanément sur [MEMORY] et [MIDI CH].	Communique instantanément les valeurs en cours des contrôleurs ([R1-R8] ou [S1-S8]).
Mode Edition (EDIT)	Appuyez sur le bouton [EDIT].	Attribuer des messages aux contrôleurs, transmettre/recevoir des données en vinc ou paramétrer le système.

Vous êtes revenu en mode PLAY après avoir terminé un paramétrage ou une procédure dans d'autres modes. Pour retourner au mode Play sans enregistrer un paramètre ou une opération, appuyez sur le bouton du mode en cours (c'est-à-dire le bouton allumé). Appuyez sur le bouton [CANCEL]. Le paramétrage en cours est annulé.

Mode PLAY

À la mise sous tension, le PCR-M1 démarre en mode PLAY.

En mode PLAY, une action exercée sur le clavier transmet des messages notes qui sont produits par le périphérique MIDI connecté.

L'écran affiche le canal activé.

En mode PLAY, vous pouvez jouer au clavier pour produire des sons sur un module de sonorisation connecté ainsi qu’utiliser de nombreuses autres fonctions, notamment le PITCH Bender pour modifier la tonalité de la note (Pitch Bend), ajouter du vibrato grâce au modulator (Modulation) ou changer d’octave (Octave Shift).

Pour envoyer les messages MIDI du PCR-M1 vers votre application, procédez comme suit.

Paramétrez le canal MIDI utilisé par le PCR-M1 pour transmettre sur le même canal que l'application réceptrice.

Utilisez le mode MIDI Channel pour paramétrer le canal de transmission MIDI ( MIDI Channel mode (MIDI CH)).

Sélectionnez un son sur votre module de sonorisation MIDI

Sélection de sons sur un module de sonorisation (transmission de modifications du programme / messages de sélection de banque).

Une fois ces paramètres programmés, testez le clavier.

Lorsque vous jouez sur le clavier en mode PLAY, des messages MIDI sont envoyés vers l'application.

• Étant donné que le PCR-M1 ne contient pas de générateur de son, il n'est pas possible de reproduire des données midi uniquement avec le PCR-M1.
• Le paramètre « VALUE ENCODER » est valable uniquement en mode PLAY. Dans les autres modes, l'encodeur VALUE a la même fonction que les boutons « INC/DEC ».

Options utiles pour jouer

Modification de la tonalité des notes(Pitch Bend)	Déplacez le PITCH Bender (à gauche ou à droite) pour envoyer des messagesPitch Bend et modifier de manière subtile la tonalité des notes.En appuyant du côté gauche, vous abaissez la tonalité ; en appuyant du côtédroit, vous l'augmentez. La force de la pression exercée sur le bender déterminél'ampleur du changement de tonalité.* L'ampleur du changement de tonalité (« bend range ») dépend des paramètresde votre module de sonorisation.
Modification du son desnotes(Modulation)	En appuyant sur le Modulateur, vous envoyez des messages de Modulation qui modifiert le son en temps réel (généralement en y ajoutant un effet de vibrato).La force de pression exercée sur le modulateur déterminé l'ampleur de lamodulation.* Le type de modification qui en résultat au niveau du son dépend desparamètres de votre module de sonorisation.
Changement d'octave(Octave Shift)	Vous pouvez appuyer sur [OCTAVE -] ou [OCTAVE +] pour augmenter oudiminuer la tessiture du clavier (fonction Octave Shift). Cela vous permet dedjour un nombre de notes beaucoup plus important qu'avac les 25 touchesd'origine.Appuyez sur [OCTAVE -] pour abaiser d'une octave. Appuyez une seconde foispour abaiser d'une seconde octave. Cette fonction permet de paramétrrer de -4à +5 octaves.* [OCTAVE -] ou [OCTAVE +] s'allume selon le type de modificationparamétrée.* En appuyant simultanément sur [OCTAVE -] et [OCTAVE +], la fonctionOctave Shift revient à sa valeur 0 de départ, rétablissant ainsi la tessiturenormale du clavier.
Transposition de latonality du clavier(Transpose)	En appuyant sur [TRANSPOSE] + [OCTAVE +] ou [TRANSPOSE] + [OCTAVE -],vous pouvez transposer le clavier par demi-tons (fonction Transpose).Vous pouvez varier la tonalité de - 12 à + 12 demi-tons.* En maintainant enforcées la touche [TRANSPOSE], [OCTAVE -] ou [OCTAVE +]s'allume en fonction du paramètre Transpose activé.* Si vous appuyez simultanément sur [TRANSPOSE],[OCTAVE -] et [OCTAVE +],le paramètre Transpose revient à sa valeur de départ.

Pendant que vous jouez au clavier, déplacez le PITCH Bender vers la gauche pour abaisser la tonalité et vers la droite pour l'augmenter. C'est ce que l'on appelle un pitch bend.

Vous pouvez également appliquer un vibrato en appuyant doucement sur le modulator. C'est ce que l'on appelle une modulation.

Si vous appuyez sur le modulator et déplacez en même temps le PITCH Bender vers la gauche ou la droite, vous pouvez utiliser simultanément les deux effets.

Les fonctions Octave Shift et Transpose peuvent être paramétrées séparément.

Pour passer en mode PLAY sur le pcr-m1...

À la mise sous tension, le PCR-M1 démarre en mode PLAY.

Pour revenir au mode PLAY à partir d'un autre mode (→ Paramétrage du canal de transmission MIDI), appuyez sur le bouton du mode activé (c'est-à-dire le bouton allumé). Vous pouvez également appuyer sur le bouton [CANCEL]. Dans ce cas, le paramètre ne sera pas enregistré.

Paramétrage du canal de transmission MIDI

Pour commander le module de sonorisation, paramétrez le canal actif du PCR-M1 sur le canal MIDI de réception sélectionné sur votre module de sonorisation. Utilisez le mode MIDI Channel pour paramétrer le canal actif (current channel).

Le canal actif (current channel) est le canal de transmission du clavier, du PITCH Bender et du modulator.

• Chaque contrôleur possède son propre paramètre de transmission indépendant.

Toutefois, lorsque le mode OMNI est activé, les contrôleurs transmettent également sur le canal actif spécifique ici.

Appuyez sur le bouton [MIDI CH].

Le bouton [MIDI CH] s'allume. L'écran affiche le canal actif.

• Le bouton [HEX] ou [DECIMAL] s'allumera également en fonction du mode d'entrée.

Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0]

• Appuyez sur le bouton [1] pour paramétrer le numéro de canal.

DEC	Réduire la valeur de 1 unité
INC	Augmenter la valeur de 1 unité
00-0F	Valeur d'entrée HEX...00-0F DECIMAL...1-16

Appuyez sur le bouton [ENTER]. Le canal est à présent précisé.

• Le paramétrage ne sera pas enregistré si vous appuyez sur un autre bouton que [ENTER].

Si vous paramétrez la fonction Omni sur ON, tous les messages seront transmis au canal actif indépendamment du canal spécifique pour chaque contrôleur.

En outre, tous les messages seront transmis vers le PORT CLAVIER PARAMÉTRÉ (KEYBOARD PORT SET) indépendamment du port spécifique pour chaque contrôleur.

1. Appuyez sur le bouton [EDIT]. « EDT » s'affiche.
2. Appuyez sur la touche [OMNI]. L'écran affiche un « OMN » clignotant.
3. Confirmez le message affiché et appuyez sur la touche [ENTER].
4. L'écran affiche le paramètre actif.

0	OFF	OMNI OFF	Les messages sont transmis sur le canal et le port spécifique pour chaque contrôleur.
1	ON	OMNI ON	Les messages sont transmis sur le canal actif du Port Clavier, indépendamment du canal et du port spécifique pour chaque contrôleur.

1. Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] ou [1] pour sélectionner le mode.
2. Appuyez sur le bouton [ENTER].

Paramétrage du mode d'entrée

Lorsque vous n'êtes pas en mode Play, vous disposez de deux manières d'introduire des valeurs numériques dans le PCR-M1 : le mode décimal et le mode hexadecimal.

Pour introduire des valeurs décimales, appuyez sur la touche [DECIMAL]. Pour introduire des valeurs hexadécimales, appuyez sur la touche [HEX]. À la mise sous tension, le PCR-M1 démarre en mode décimal.

Les valeurs décimales et hexadécimales correspondant à ce qui suit :

Decimal: 0-127

Hexadécimal : 00-7F

Toutefois, pour MIDI CH et PROGRAM CHANGE, les valeurs sont les suivantes.

	Déçimal	Hexadécimal
MIDI CH	1-16	00-0F
PROGRAM CHANGE	1-128	00-7F

• Normalement, l'écran affiche trois chiffres en mode décimal. C'est pourquoi il n'y a pas d'indication du paramètre introduit, de sorte que vous pourriez perdre la trace des opérations en cours. Si c'est le cas, vous pouvez passer momentanément en mode hexadécimal pour vérifier le paramètre en cours de modification. Repassez ensuite en mode décimal et poursuivez.

Sélection de sons sur un module de sonorisation (transmission de modifications du programme / messages de sélection de banque)

Pour sélectionner un son sur votre module de sonorisation MIDI, transmettez une modification en mode Program Change.

Pour sélectionner un son à partir d'une autre banque de données, sélectionnez préalablement un message Bank Select en mode Bank pour changer de base de données. Envoyez ensuite la modification du programme.

• Il faut envoyer le message Bank Select avant le message Program Change.

Qu'est-ce qu'une banque?

Les modules de sonorisation MIDI répartissent leurs nombreux sons dans divers groupes, en fonction de la catégorie de son.

Ces groupes sont appelés « banques »

Les messages Program Change peuvent uniquement sélectionner dessons dans une même banque; toutefois, différentes variations sonores peuvent être sélectionnées en recourant simultanément aux messages Bank Select.

• L'organisation des sons varie d'un module sonore à l'autre. Pour plus de détails, vous le mode d'emploi du module utilisé.

Mode de changement de programme (PROGRAM CHANGE) Mode Banque (BANK)

Mode de changement de programme (PROGRAM CHANGE)

Ce mode vous permet de transmettre un message de changement de programme sur le canal actif.

Appuyez sur [SHIFT] pour que la touche s'illumine.

Appuyez sur le bouton [PGM CHANGE].

Le bouton [PGM CHANGE] s'allume. L'écran affiche la dernière modification de programme transmise.

• Le bouton [HEX] ou [DECIMAL] s'allumera également en fonction du mode d'entrée.

Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] - [F] du clavier [1] pour paramétrer la modification de programme à transmettre.

DEC	Augmenter la valeur de -1 unité
INC	Augmenter la valeur de 1 unité
00-0F	Valeur d'entrée HEX...00-7F DECIMAL...1-128

Appuyez sur le bouton [ENTER].

Le changement de programme est à présent transmis.

Le paramétrage ne sera pas enregistré si vous appuyez sur un autre bouton que [ENTER].

Mode banque (BANK)

Ce mode vous permet de transmettre une sélection de banque (MSB, LSB) sur le canal actif. Le dernier message de changement de programme transmis (spécifié) dans le mode Program Change sera également transmis à la suite du message de sélection de banque.

Appuyez sur [SHIFT] pour que la touche s'illumine.

Appuyez sur le bouton [BANK SEL].

[BANK SEL] s'allume. L'écran affiche la dernière valeur de sélection de banque (MSB) transmise.

• Le bouton [HEX] ou [DECIMAL] s'allumera également en fonction du mode d'entrée.

Spécifiez tout d'abord la valeur bank select MSB (CC#00).

Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] - [F] du clavier [1] pour spécifier la sélection de banque MSB à transmettre.

*1 Reference

Appuyez sur le bouton [ENTER].

NOTE

Le paramétrage ne sera pas enregistré si vous appuyez sur un autre bouton que [ENTER].

Spécifiez ensuite la valeur bank select LSB (CC#32).

L'écran affiche la dernière valeur de sélection de banque (LSB) transmise.

Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] - [F] du clavier [1] pour spécifier la sélection de banque LSB à transmettre.

*1 Reference

Appuyez sur le bouton [ENTER].

La sélection de banque est à présent transmise.

NOTE

Le paramétrage ne sera pas enregistré si vous appuyez sur un autre bouton que [ENTER].

Transmission d'un message de réinitialisation

Que faire lorsque des notes MIDI restent « coincées » ?

Lorsque des notes du module de sonorisation MIDI restent « coincées » ou que le son présente des anomalies, vous pouvez recourir à la fonction Panic pour résoudre le problème.

Dans ce cas, des messages All sound off, All notes off, et Reset all controllers sont transmis à tous les canaux pour désactiver tous les sons, toutes les notes et réinitialiser tous les contrôleurs.

Mode PANIC (PANIC)

Appuyez simultanément sur [MIDI CH] et [EDIT].

Les boutons [MIDI CH] et [EDIT] s'allument.

Appuyez sur le bouton [ENTER].

Les boutons [MIDI CH] et [EDIT] clignotent à plusieurs reprises.

La fonction Panic a été exécutée.

Paramètres du système

Instructions de paramétrage du PCR-M1.

Appuyez sur le bouton [EDIT].

EDT s'affiche.

Appuyez sur la touche [SYSTEM].

SY0 s' affiche.

À l'aide des touches [0]–[9], [A]–[E], spécifiez le paramètre système de votre choix, puis appuyez sur [ENTER].

Confirmez la valeur affichée et utilisez la méthode ajustée pour procéder au paramétrage.

Mode	Clavi er	Contenu du paramétrage	Par défaut
F8 CLOCK ON/OFF	0	Spécifie si l'horloge F8 doit être transmise.	OFF
F8 CLOCK DEFAULT TEMPO (réglage du rythme par défaut de l'horloge F8)	1	Lorsque « F8 CLOCK ON/OFF » est sur ON, permet de préciser la valeur par défaut de l'horloge F8. Une fois l'appareil sous tension, ce rythme continuera à être produit jusqu'à ce que vous bougiez un contrôleur auquel est affecté un TEMPO.	120
F8 PORT HORLOGE	2	Lorsque « F8 CLOCK ON/OFF » est sur ON, permet de préciser le port sur lequel l'horloge F8 doit être transmise.	PORT 1
KEYBOARD SENS	3	Le PCR-M1 transmit les valeurs de véclocité en fonction de la force appliquée sur les touches du clavier. Le paramètre KEYBOARD SENS règlice la sensibilité du clavier.	Medium
KEYBOARD PORT SET	4	Spécifie le port à partir duquel les données en provenance du clavier, du bender et du modulator doivent être transmises.	PORT 1
H-ACTIVITY ON/OFF	5	Mettez cette fonction sur ON si vous utilisez certaines applications (par ex. Pro Tools LE). Une fois la fonction activée, le PCR 2 produit en sortie "90 00 7F" à peu près toutes les 500 ms.	OFF
USB MIDI DRIVER MODE	6	Spécifie le type de pilote USB MIDI utilisé pour la connexion USB. * Le paramètre n'est pas actif tant que l'appareil n'a pas été étant et rallumé.	Pilote d'origine
STARTUP MEMORY	7	Spécifie la mémoire sélectionnée lorsque l'appareil est mis sous tension.	GM2
FACTORY RESET (valeurs d'usine)	8	Remet tous les paramètres du PCR-M1 à leur valeur d'usine.	-
MODE MIDI I/F	9	Détermine si le PCR-M1 doit fonctionner comme interface MIDI par le biais de ses connecteurs MIDI.	ON
ENCODEUR VALUE	A	Séléctionne le paramètre transmis par l'encodeur VALUE. MIDI CH / MEMORY / PROGRAM CHANGE / KEY VELOCITY / TEMPO	MIDI CH

Exécuter les étapes 1-3.

1. Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] ou [1] pour activer et désactiver l'horloge F8.

«ON» ou «OFF» s'affiche.

0	OFF
1	ON

1. Appuyez sur le bouton [ENTER].

Exécuter les étapes 1-3.

1. Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] ou [1] pour paramétrer le rythme par défaut de l'horloge F8 (valeurs de 20 à 250)

La valeur spécifiée s'affiche.

1. Appuyez sur le bouton [ENTER].

F8 CLOCK PORT (clavier: 2)

Exécuter les étapes 1-3.

1. Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [1] - [3] pour paramétrer le port de l'horloge F8 ( paramétrage du port)

Le port spécifique s'affiche.

1. Appuyez sur le bouton [ENTER].

Exécuter les étapes 1-3.

1. Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] - [2] pour paramétrer la sensibilité du clavier.

La valeur spécifiée s'affiche.

0	L	LIGHT	Des valeurs de vlocité élevées seront transmises même si vous n'appuyez que légèrement sur les touches du clavier.
1	Π	MEDIUM	Correspond à la sensibilité normale.
2	H	HEAVY	Des valeurs de vlocité élevées ne seront transmises que si vous appuyez relativement fort sur les touches du clavier.

1. Appuyez sur le bouton [ENTER].

Si vous souhaitez que les valeurs de vitesse soient fixées, régler le paramètre « VALUE ENCODER » sur « KEY VELOCITY »

Exécuter les étapes 1-3.

1. Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [1] - [3] pour paramétrer le port du clavier. ( paramétrage du port) Le port spécifique s'affiche.
2. Appuyez sur le bouton [ENTER].

Exécuter les étapes 1-3.

1. Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] ou [1] pour activer et désactiver l'activité H. « ON » ou « OFF » s'affiche.

0	OFF
1	ON

1. Appuyez sur le bouton [ENTER].

USB MIDI DRIVER Mode (clavier 6)

Exécuter les étapes 1-3.

1. Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] ou [1] pour paramétrer le mode de pilote MIDI USB.

0	Ogà à l'origine	Pilote d'origine	La technologie FTP est utilisé pour les transferts MIDI à haut débit. En principe, nous recommendons l'utilisation de ce mode.
1	EÀn	Pilote générique	Sélectionné cette option si vous utilisez le pilote MIDI standard fourni par votre système d'exploitation.

• FPT = Fast Processing Technology, technologie de traitement rapide pour la transmission MIDI :

La bande passante USB est utilisée de manière efficace en fonction de la quantité de données MIDI à transmettre, pour garantir un traitement toujours optimal des données MIDI.

1. Appuyez sur le bouton [ENTER].

Startup MEMORY (clavier: 7)

Exécutez les étapes 1-3.

1. Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] ou [1] pour paramétrer GM2/LAST ACCESS MEMORY.

0	G2	GM2 MEMORY	Au démarrage du PCR, la mémoire n° 0 (GM2) se charge comme mémoire utile, quel qu'ait été son état au moment de la mise hors tension.
1	L11	LAST ACCESS MEMORY	À la mise sous tension, le PCR-M1 rappelle la dernière mémoire utilisée ou enregistrée dans la mémoire en cours.

1. Appuyez sur le bouton [ENTER].

Factory RESET (clavier : 8)

Exécutez les étapes 1-3.

1. « RST » s'affiche.
2. Appuyez sur le bouton [ENTER]. L'écran affiche un « YES » clignotant.
3. Appuyez sur le bouton [ENTER].

Mode MIDI i/f (clavier : 9)

Exécuter les étapes 1-3.

1. Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] - [1] pour paramétrer le MODE MIDI I/F.

0	ON	MODE MIDI I/F ON	Les connecteurs midi situés sur le panneau arrêté du PCR-M1 fonctionneront comme interface MIDI. Les messages MIDI provenant d'un ordinateur connecté via USB au PCR-M1 seront envoyés au module son MIDI brnahcé sur le connecteur MIDI OUT du PCR-M1. Les messages MIDI provenant d'un périphérique MIDI branché sur le connecteur MIDI IN du PCR-M1 seront envoyés à l'ordinateur.
1	OFF	MODE MIDI I/F OFF	Les messages MIDI reçus par le PCR-M1 ne proviennent pas du PCR-M1. Les messages MIDI seront transférés entre le PCR-M1 et l'ordinateur, ou entre le PCR-M1 et un périphérique midi externe. MODE MIDI I/F OFF PC PÉRIPHÉRIQUE MIDI OUT EDIROL PCR MIDI OUT EDIROL PCR PÉRIPHÉRIQUE MIDI IN EDIROL PCR 1 EDIROL PCR 2 PÉRIPHÉRIQUE MIDI IN EDIROL PCR 2 PÉRIPHÉRIQUE MIDI IN EDIROL PCR 2 PÉRIPHÉRIQUE MIDI IN EDIROL 2 / TRANSMISSION EN VRAC

1. Appuyez sur le bouton [ENTER].

VALUE encoder (clavier : a)

Sélectionnez le paramètre transmis par l'encodeur VALUE.

Le paramètre « VALUE ENCODER » est valable uniquement en mode PLAY.

Dans les autres modes, l'encodeur VALUE a la même fonction que les boutons « INC/DEC »

Exécuter les étapes 1-3.

1. Utilisez le cadran [VALUE], les boutons [DEC] [INC] ou les touches [0] - [4] pour paramétrer l'encodeur VALUE.

0	ΠΙD	MIDI CH	Attribue le paramètre MIDI CH à l'encodeur VALUE. MIDI CH: 1-16
1	ΠΕΝΙ	MEMORY	Attribue le paramètre MEMORY SET à l'encodeur VALUE. MEMORY: 0-F
2	Ρ	PROGRAM CHANGE	Attribue le paramètre PROGRAM CHANGE à l'encodeur VALUE. PROGRAM CHANGE: 1-128
3	ΥΕL	KEY VELOCITY	Attribue le paramètre KEY VELOCITY à l'encodeur VALUE. En mode KEY VELOCITY, la valeur correspondant à la vélocationé est fixée. Le PCR-M1 transmet les valeurs de vélocationé correspondant à la force exercée sur les touches du clavier, mais lorsque la valeur KEY VELOCITY est attribuée à l'encodeur VALUE, la valeur de vélocationé fixe attribuée à l'encodeur VALUE sera transmise, qu'elle que soit la force exercée sur les touches du clavier. Utilisez la fonction KEY VELOCITY MODE si vous souhaitez que la vélocationé de noit pas influencée par votre manière de journer sur le clavier. KEY VELOCITY: tch, 1-127 * Si vous utilisez l'encodeur VALUE pour paramétrer la valeur « tch», la vélocationé transmise correspondra à la force réellement exercée sur les touches du clavier.
4	ΤΑΡ	TEMPO	Attribue à l'encodeur VALUE le rythme des messages de l'horloge F8. TEMPO: 20-250

1. Appuyez sur le bouton [ENTER].
