Intitulé	Valeur / Description
Type de produit	Onduleur
Capacité	1600 VA / 960 W
Technologie	Technologie Line Interactive
Alimentation électrique	Entrée : 230 V ± 15 % ; Sortie : 230 V ± 10 %
Dimensions approximatives	350 x 140 x 220 mm
Poids	8 kg
Compatibilités	Compatible avec les équipements informatiques, serveurs, et autres appareils électroniques
Type de batterie	Batterie plomb-acide
Tension de la batterie	12 V
Puissance de sortie	960 W
Fonctions principales	Protection contre les surtensions, régulation automatique de la tension, démarrage à froid
Entretien et nettoyage	Vérifier régulièrement l'état de la batterie et nettoyer les contacts
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité facilitée
Sécurité	Protection contre les surcharges, court-circuits et surchauffe
Informations générales	Garantie de 2 ans, certification CE

FOIRE AUX QUESTIONS - XP PRO 1600 VA INFOSEC

Comment puis-je savoir si mon INFOSEC XP PRO 1600 VA fonctionne correctement ?

Vérifiez les voyants d'état sur l'appareil. Un voyant vert indique un fonctionnement normal, tandis qu'un voyant rouge peut signaler un problème.

Que faire si mon onduleur ne s'allume pas ?

Assurez-vous que l'appareil est correctement branché à une prise fonctionnelle. Testez la prise avec un autre appareil pour confirmer son bon fonctionnement.

Comment remplacer les batteries de l'INFOSEC XP PRO 1600 VA ?

Pour remplacer les batteries, éteignez l'onduleur, débranchez-le de la prise et retirez le capot. Remplacez les anciennes batteries par des neuves en respectant la polarité, puis remettez le capot en place.

Que faire si l'onduleur émet un bip continu ?

Un bip continu peut indiquer une surcharge ou une batterie faible. Vérifiez la charge connectée et déconnectez les appareils non essentiels. Si le problème persiste, envisagez de remplacer la batterie.

Comment savoir si mes appareils sont protégés par l'onduleur ?

Vérifiez que vos appareils sont branchés sur les prises protégées par l'onduleur, généralement marquées. Consultez le manuel d'utilisation pour plus de détails sur les prises protégées.

L'onduleur fonctionne-t-il en cas de coupure de courant ?

Oui, l'INFOSEC XP PRO 1600 VA est conçu pour fournir une alimentation de secours en cas de coupure de courant, permettant à vos appareils de continuer à fonctionner.

Quelle est la durée de vie des batteries de l'INFOSEC XP PRO 1600 VA ?

La durée de vie des batteries dépend de nombreux facteurs, mais en général, elles peuvent durer entre 3 et 5 ans. Un entretien régulier peut prolonger leur durée de vie.

Comment effectuer un test de fonctionnement de l'onduleur ?

Pour effectuer un test, débranchez l'onduleur de la prise secteur tout en laissant des appareils connectés. L'onduleur doit continuer à alimenter ces appareils sans interruption.

Que faire si l'onduleur surchauffe ?

Assurez-vous que l'onduleur est dans un endroit bien ventilé et éloigné de toute source de chaleur. Si l'appareil continue à surchauffer, éteignez-le et contactez le service client.

L'INFOSEC XP PRO 1600 VA est-il compatible avec tous les appareils électroniques ?

La plupart des appareils électroniques sont compatibles, mais vérifiez la puissance totale de vos appareils pour ne pas dépasser la capacité maximale de l'onduleur.

MODE D'EMPLOI XP PRO 1600 VA INFOSEC

Afin d'assurer une installation correcte et une utilisation appropriée de ce produit, nous vous conseillons de lire attentivement cette notice.

1. Introduction

La gamme XP Pro est composée d'onduleurs de haute performance avec connexion directe au port USB ou RS232.

Chaque unité est livrée avec un logiciel de gestion et de contrôle de la source d'alimentation de l'onduleur. L'onduleur fournit un courant de sortie stabilisé grâce à son Auto Régulation et offre ainsi une protection complète à vos serveurs et leurs périphériques aussi bien en cas de variation du courant que de coupure ou micro-coupure.

En cas de défaut de l'alimentation tel qu'une coupure, un pic de tension ou une surtension transitoire, l'onduleur transférera rapidement vos équipements informatiques sur une source d'alimentation alternative. Celle-ci vous permettra de sauvegarder vos données, de sortir du programme et de fermer correctement votre système informatique. Dans des conditions d'alimentation normales appropriées à vos équipements, XP Pro maintient ses batteries en charge et devient totalement transparent pour toutes vos opérations. En d'autres termes, cette alimentation sans interruption multifonction vous simplifiera la vie.

Vous pourrez facilement constater ses états de fonctionnement ainsi que son niveau de charge au travers des voyants lumineux. Cet onduleur de haute technologie garantit à votre informatique une alimentation propre et fiable. Les principales fonctions de la gamme XP Pro sont détaillées ci-après.

2. Carateristiques principales

• Contrôle par microprocesseur pour garantir une haute fiabilité
• Equipé de l'AVR (régulation automatique de tension)
• Ports de communication USB et RS232
• Il régule et stabilise la tension d'entrée
• Compact et léger, il n'encombrera pas votre espace de travail
• Alarmes sonores multifonctions avec voyants de signalisation
• Protection contre la foudre, les surtensions, surcharges et courts-circuits
• Arrêt automatique de l'onduleur en cas d'absence de charge en mode batterie
• Protection ligne téléphone/fax/modem (connecteurs RJ45)

3. Instructions de sécurité

Des tensions dangereuses existent à l'intérieur de l'onduleur. Ne démontez pas cet appareil. Celui-ci ne contient pas de composants accessibles pour son dépannage par l'utilisateur excepté le remplacement du fusible. Toutes les opérations de maintenance doivent être effectuées par du personnel qualifié. L'onduleur a sa propre source d'énergie (battery). Les prises de sortie peuvent être sous tension même lorsque l'onduleur n'est pas alimenté par le courant du secteur. L'onduleur est conçu pour alimenter des ordinateurs; il n'est pas conçu pour alimenter des équipements électroniques avec des charges inductives telles que moteurs et lampes fluorescentes, ni des charges résistives. Ne pas connecter à l'onduleur d'éléments non informatiques tels que matériel médical d'entretien artificiel pour la vie, four micro-onde, aspirateur, etc.

Ne pas raccorder d'imprimante laser sur l'onduleur car elle consomme beaucoup trop d'énergie. S'assurer que la charge alimentée n'est pas supérieure à la capacité de l'onduleur. Une charge égale au tiers de la puissance nominale est recommandée pour une plus grande autonomie et une plus longue durée de vie des batteries. Ne pas poser de récipient ouvert contenant un liquide sur ou près de l'onduleur. Débranchez l'onduleur avant de le nettoyer. Ne pas utiliser directement de détergent liquide ou aérosol, uniquement sur un chiffon légèrement humide. Ne pas installer l'onduleur en milieu humide. Ne pas l'exposer aux rayonnements solaires ou à une source de chaleur. Ne pas couvrir les grilles de ventilation. En cas d'urgence, mettre l'interrupteur de tension sur "OFF", puis débrancher le câble d'alimentation de la prise de courant afin de désactiver complètement l'onduleur. Lorsque l'onduleur est en panne, se référer au chapitre 12 : Dépannage.

4. Instructions de stockage

L'onduleur doit être stocké avec une batterie totalement rechargée. Une température de stockage supérieure à 20°C réduira de façon significative la durée de vie des batteries. Les batteries de l'onduleur doivent être rechargées tous les 3 mois en cas de non-utilisation.

Important!

Lors d'un appel au Service Après-Vente, nous vous recommandons de transmettre les informations suivantes qui vous seront dans tous les cas demandées : le modèle de l'onduleur, le numéro de série, la date d'achat et le type de matériel alimenté par l'onduleur, ainsi qu’une description précise du problème comprenant : état des voyants, état de l’alarme, conditions d’installation et d’environnement.

Ces renseignements sont notés sur le bon de garantie ou inscrits sur la plaque signalétique à l'arrière de l'appareil. Vous pouvez également les reporter dans le cadre ci-dessous.

Modèle	Numéro de série	Date d'achat
......XP Pro

Veuillez conserver l'emballage d'origine, il sera indispensable pour un éventuel retour de votre onduleur en nos locaux.

Important

Les onduleurs appartiennent à la catégorie des équipements électriques et électroniques. En fin de vie, ces produits doivent faire l'objet d'une collecte sélective et ne pas être jetés avec les ordures ménagères.

7. Description

FACE AVANT

Voyant rouge allumé : Défaut

Voyants verts s'allumant progressivement : mode batterie

Voyant vert allumé : alimentation normale

Bouton Marche/Arrêt

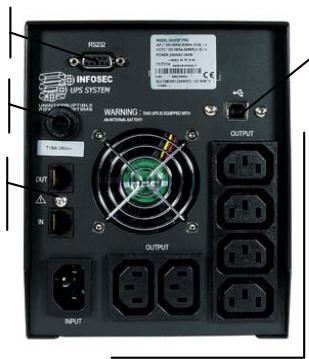

FACE ARRIERE

Port de communication RS232

Disjoncteur

Protection RJ11/45 Ethernet ou Téléphone/Internet

Prise d'alimentation

XP Pro 1600 / XP Pro 2000

Port de communication USB

4 prises IEC sécurisées

2 prises parafoudre

Port de communication RS232

Disjoncteur

Protection RJ11/45 Ethernet ou Téléphone/Internet

Port de communication USB

6 prises IEC protégées

1. Contrôle

Dès réception du matériel, ouvrir l'emballage et vérifier le parfait état de l'onduleur. L'onduleur est fourni avec : 1 câble d'alimentation, 3 câbles de sortie prises IEC, 1 câble USB, 1 câble RJ11 et un manuel d'utilisation.

En cas de problème, veuillez contacter le Service Après-Vente.

2. Chargement des batteries

Cet onduleur est expédié au départ de l'usine avec les batteries internes entièrement chargées. Toutefois, une perte de charge étant possible durant le transport, il conviendra de les recharger. Les batteries atteignent leur efficacité maximum après environ 8 heures de charge.

L'onduleur recharge automatiquement ses batteries dès qu'il est sous tension et que l'interrupteur est en position « marche » (l'évoyant vert est allumé). Vous pouvez utiliser l'onduleur immédiatement sachant que le temps d'autonomie peut être inférieur à la valeur nominale (selon charge connectée).

3. Lieu et installation

L'onduleur est conçu pour une installation en environnement protégé à une température comprise entre 0°C et 40°C et un taux d'humidité compris entre 0% et 90% sans condensation.

Ne pas obstruer les grilles de ventilation. Installer l'appareil dans un endroit exempt de poussière, de vapeurs chimiques et de contaminants conducteurs.

Par ailleurs, afin d'éviter toute perturbation électromagnétique, éloigner l'onduleur d'au moins 20 cm de l'unité centrale et du moniteur.

4. Connexion

Vérifier, sur la plaque signalétique au dos de l’onduleur, que la tension d’alimentation est compatible avec celle du réseau et que la puissance de l’appareil est suffisante pour l’alimentation de la charge à protéger. Brancher le cordon d’alimentation (utiliser celui de l’ordinateur ou il est recommandé d’utiliser un cordon secteur 2P+T/CE22/10A) sur une prise de courant secteur, puis utiliser les 3 câbles de sortie IEC pour connecter les périphériques informatiques aux prises secourues de l’onduleur.

Avec XP Pro 1000 et 1250, vous avez aussi la possibilité de connecter un périphérique ne requérant pas d'autonomie d'énergie, une imprimante jet d'encre par exemple, sur une des prises parafoudre filtrées mais non secourues.

5. Marche / arrêt

Pour permettre en route l'onduleur, appuyer sur le bouton poussoir (interrupteur) en le maintenant légèrement enfoncé. Pour éteindre l'onduleur, appuyer de nouveau sur le bouton poussoir.

6. Démarrage à froid

L'onduleur XP Pro est équipé d'une fonction démarrage DC. Pour démarrer l'onduleur en l'absence de courant et avec la batterie à pleine charge, appuyer sur le bouton-poussoir.

7. Fonction économisatrice d'énergie

L'onduleur XP Pro est équipé d'une fonction économiqueur d'énergie lors de l'absence de la tension secteur. Si aucune charge n'est connectée à l'onduleur, cette fonction se met en service automatiquement au bout de 5 minutes. L'onduleur s'arrête pour ainsi éviter de décharger complètement la batterie.

8. Logiciel de fermeture automatique - UPSurf Control

Le logiciel UPsurf Control est inclus dans la boîte. Pour plus d'informations, vous pouvez vous rendre sur notre site: www.infosec.fr

9. Interface ordinateur

Les deux interfaces USB et RS 232 à l'arrière de l'onduleur peuvent être raccordées à l'ordinateur. Ces deux ports de communication permettent à l'ordinateur de contrôler l'état de l'onduleur:

• Transmettre une alarme visuelle en cas de coupure de l'alimentation
• Fermer automatiquement les fichiers avant la fin d'autonomie batterie
• Arrêteur l'onduleur

10. Protection telephone/fax/modem

Pour protéger un fax ou un modem, connectez l'arrivée de la ligne téléphonique sur la prise "IN" et utilisez le cable RJ11 fourni pour la liaison de la prise "OUT" au téléphone/fax/modem.

Attention: Une utilisation mal appropriée des connecteurs RJ11/45 peut donc restreindre la protection parafoudre de la ligne téléphonique inopérante. Ne pas installer cette connexion durant un orage. Pour protégerr un réseau, utilisez un cable RJ45 (non fourni).

Note: La non-utilisation de ces connecteurs sur votre onduleur ne gêne en rien son fonctionnement normal.

11. Batterie

La batterie est la seule partie occasionnellement utilisée dans l'ondueur. Sa durée de vie est de l'ordre de 3 à 5 ans. Par contre, de fréquentes décharges profondes et une température supérieure à C réduisent cette durée de vie. Il est recommandé de recharger la batterie tous les 3 mois en cas de non-utilisation de l'ondueur pour compenser l'autodécharge. L'autonomie de l'ondueur dépend de la charge alimentée, de l'âge et de l'état de charge des batteries.

Attention!

Seul un technicien qualifié peut remplacer les batteries. Les batteries ont un courant de court-circuit très élevé : une erreur de branchement peut provoquer un arc électrique et causer de graves brûlures.

12. DEPANNAGE

Dans le cas où l'onduleur ne fonctionnerait pas correctement, nous vous recommandons d'effectuer les tests suivants avant d'appeler le Service Après-Vente.

Vérifier que :

• L'interrupteur est en position « marche » (ON) ?
• L'onduleur est-il raccordé à une prise de courant sous tension (2P + T) ?
• La tension d'alimentation est-elle comprise dans les valeurs spécifiées ?
• Le fusible d'alimentation est grillé ? Si oui, procéder à son remplacement (voir schéma). L'onduleur est en surcharge ? - La batterie est complètement déchargée ou défectueuse ?

PROBLEME	CAUSE POSSIBLE	SOLUTIONS
L'onduleur ne démarre pas lorsqu'on appuie sur l'interrupteur marche/arrêt	1. La batterie est manquante	1. Mettre une batterie et charger l'onduleur pendant 8 heures
	2. La batterie est défectueuse	2. Remplacer par une batterie de même type
	3. L'interrupteur n'as pas été bien enforcé	3. Enconcer l'interrupteur
Alarme sonore déclenchée toutes les 1/2 sec. alors que l'alimentation secteur est normale	1. Onduleur surcharge	1. Vérifier que la charge branchée correspond à la capacité de l'onduleur. Retirer les éléments de charge non indispensable ex : imprimante Arrêteur puis redémarrer l'onduleur
En cas de panne de secteur, temps de sauvegarde réduit.	1. L'onduleur est surcharge ou l'équipement connecté est défectueux	1. Retirer les charges non indispensablees
	2. Les batteries sont déchargées	2. Recharger la batterie pendant 8 heures
	3. Les batteries ne sont pas capables de supporter une charge maximum, elles sont trop usées	3. Remplacer les batteries
Le secteur est normal mais le voyant vert est clignotant.	1. Le fusible est grillé	1. Remplacer par un fusible de même type (fusible de replacement fourni)
	2. Câble d'alimentation mal emboité	2. Reconnecter le cable d'alimentation correctement
	3. Secteur nonprésent	3. Vérifier la présence du secteur

		1000 XP PRO	1250 XP PRO	1600 XP PRO	2000 XP PRO
Technologie	Technologie	Line Interactive avec régulation de tension
	Forme d'onde	Pseudo sinusoidale
	Protection	Décharge / protection surcharge et surtension + protection ligne fax modem
	Puisance	1000 VA	1250 VA	1600 VA	2000 VA
	Facteur de puissance	0,6	0,5	0,5	0,5
Caracteristiques physiques	Dimensions L x P x H	140 x 368,3 x 180,4 (mm)
	Poids (kg)	13,5	13,8	14,2	16
	Connecteurs de sortie	2 prises parafoudre 4 prises secourues (IEC) 2 prises protégées RJ45		6 prises secourues (IEC) 2 prises protégées RJ45
Entrée	Tension d'entrée	[110-115-120 V] ou [220 - 230 - 240 V]
	Plage de tension	[85 - 140 V] ou [162 - 290 V]
	Fréquence	50 - 60 Hz auto détention
Sortie	Tension de sortie	[115 V] ou [220 - 230 - 240 V]
	Régulation	+/- 15 % (line mode)
	Fréquence	50 ou 60 Hz
Batterie	Type	12V/7AH x 2pcs		12V/9AH x 2pcs
	Autonomie (selon charge connectée)	35 mn	23 mn	25 mn	26 mn
	Temps de recharge	8 heures à 90 % après décharge complète 10 heures pour recharge complète
Filtre	Protection pics de tension	225 Joules, 2 ms
	EMI/RFI	10 dB à 0,15 MHz, 50 dB à 30 MHz (EN55022 CLASS A)
Environnement	Niveau sonore	< 40 dB à 1 mètre
	Environnement	0° C - 40° C, 0 à 90 % d'humidité (sans condensation)
Voyants lumineux	Mode normal	Voyant vert allumé
	Mode autonomie	Voyant vert s'allumant graduellement
	Défaut	Voyant rouge allumé
Alarmes sonores	Sur batterie Batterie faible	Signal toutes les 10 secondes
		Signal toutes les secondes jusqu'à arrêt auto.
	Défait	Signal en continu
	Surcharge	Signal chaque 1⁄2 seconde
Logiciel	Logiciel de fermeture auto.	UPSurf Control
Interface	Port de communication	RS232 USB compatible avec Windows et Mac
Normes	Sécurité/Fabrication	CE - ISO 9001
