E4 700 VA - Onduleur INFOSEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur
Marque et modèle	INFOSEC E4 700 VA
Technologie	On-line double conversion
Puissance nominale	0,7 kVA / 0,5 kW
Tension d'entrée	220/230/240 VAC monophasé
Fréquence d'entrée	46 à 54 Hz
Courant d'entrée maximal	5 A
Tension de sortie	220/230/240 VAC ±2 %
Fréquence de sortie (mode batterie)	50 Hz ±0,2 %
Forme d'onde de sortie	Sinusoïdale
Nombre de prises de sortie	4 prises CEI femelles
Type de batterie	3 x 12 V / 7,2 Ah (plomb-acide étanche)
Autonomie typique (100 % charge)	9 minutes à 25 °C
Autonomie typique (50 % charge)	21 minutes à 25 °C
Durée de vie des batteries	3 à 5 ans à 25 °C
Température de fonctionnement	0 °C à 40 °C
Humidité relative	< 95 %
Altitude maximale	1 000 m
Dimensions (L × P × H)	145 × 400 × 220 mm
Poids net	14 kg
Interface de communication	RS232 (DB-9), emplacement pour carte optionnelle AS400/SNMP

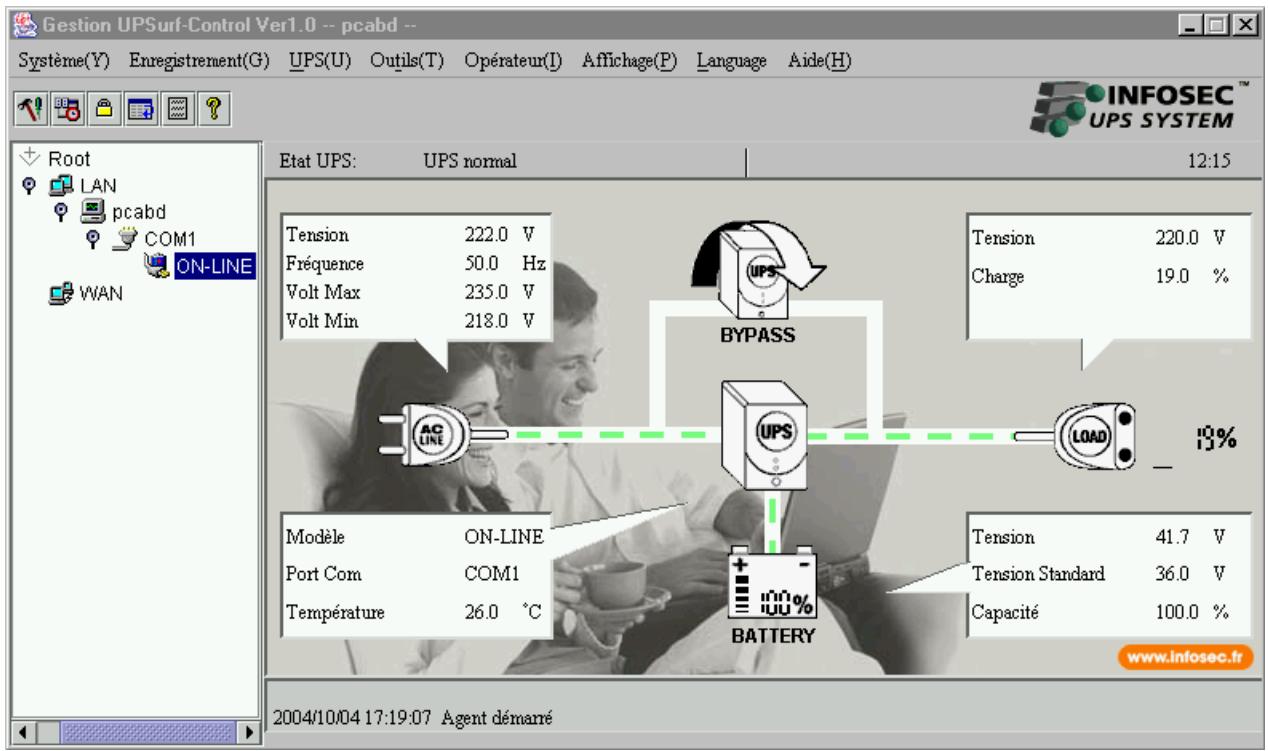

Logiciel de supervision	UPSurf-Control (arrêt automatique multi-ordinateurs)
Protections intégrées	Surcharge, court-circuit, surchauffe, batterie faible, défaut onduleur
Entretien	Recharge des batteries tous les 3 mois en stockage ; remplacement des batteries par un professionnel
Normes de sécurité	CE, EN 62040-1-1, EN 50091-2 classe B, EN 61000

FOIRE AUX QUESTIONS - E4 700 VA INFOSEC

Quelle est la puissance nominale de l'INFOSEC E4 700 VA ?

La puissance nominale est de 0,7 kVA (soit 0,5 kW).

Combien de prises de sortie sont disponibles ?

L'ondulation possède 4 prises CEI femelles pour connecter vos appareils.

Quelle est l'autonomie en mode batterie ?

À pleine charge, l'autonomie est d'environ 9 minutes ; à mi-charge, elle atteint 21 minutes (à 25 °C).

Comment mettre en route l'ondulation ?

Branchez l'ondulation sur une prise secteur, puis appuyez sur le bouton ON (I) pendant plus d'une seconde. Un autodiagnostic s'effectue, puis l'ondulation passe en mode normal.

Que faire si le voyant DEFAULT s'allume ?

Le voyant rouge DEFAULT accompagné d'une alarme sonore indique un défaut. Consultez le chapitre 14 du manuel pour identifier la cause (surcharge, court-circuit, surchauffe, etc.).

Puis-je brancher une imprimante laser sur l'ondulation ?

Il est déconseillé de brancher des appareils à forte consommation comme une imprimante laser, car ils peuvent provoquer une surcharge. Si nécessaire, assurez-vous que la puissance de l'ondulation est au moins double de celle de l'imprimante.

Comment recharger les batteries ?

Laissez l'ondulation branchée sur le secteur pendant au moins 8 heures pour une charge complète. En utilisation normale, les batteries se rechargent automatiquement.

Quelle est la durée de vie des batteries ?

À une température ambiante de 20-25 °C, la durée de vie est de 3 à 5 ans. Au-delà, il est recommandé de les remplacer.

L'ondulation peut-elle être utilisée avec un groupe électrogène ?

Oui, mais le générateur doit avoir une puissance au moins trois fois supérieure à celle de l'ondulation. Allumez d'abord le générateur, attendez sa stabilisation, puis démarrez l'ondulation.

Que signifient les voyants ON LINE, BATTERIE, BY-PASS et ONDULEUR ?

ON LINE : le secteur est présent et correct. BATTERIE : l'ondulation fonctionne sur batterie. BY-PASS : la charge est alimentée directement par le secteur via un circuit de dérivation. ONDULEUR : la charge est alimentée par l'ondulation (conversion double).

MODE D'EMPLOI E4 700 VA INFOSEC

Version Française p.3

Utiliser l'emballage d'origine pour transporter l'onduleur (pour le protéger des chocs).

1.2 Mise en place

De la condensation peut apparaître si l'onduleur est déplacé directement d'un environnement froid à un environnement chaud : si c'est le cas, le laisser sécher pendant deux heures minimum car il doit impérativement être sec avant la mise en service.

Ne pas installer l'onduleur près d'une source d'eau ou dans un local humide.

Ne pas installer l'onduleur près d'une source de chaleur ou dans un lieu exposé au soleil.

Ne pas obturer les ouvertures de ventilation de l'onduleur.

S'assurer qu'aucun liquide ou objet ne puisse s'introduire dans l'onduleur.

L'onduleur peut fonctionner à une température ambiante comprise entre 0°C et 40°C. La température de fonctionnement optimale de l'onduleur et des batteries est comprise entre 20 et 25°C. La durée de vie des batteries est, dans ces conditions, de 3 à 5 ans; si la température est de 30°C, la durée de vie est réduite de moitié.

1.3 Installation

Ne pas brancher d'appareil pouvant entraîner une surcharge sur l'onduleur (imprimante laser par exemple).

Ne pas brancher d'appareil domestique sur l'onduleur tel que : radiateur électrique, aspirateur, sèche-cheveux, perceuse,...

Positionner les câbles de branchement de telle manière qu'ils ne puissent pas être débranchés accidentellement.

Pour le branchement en amont et en aval de l'onduleur, utiliser exclusivement des câbles normalisés.

Brancher l'onduleur sur une source de courant impérativement équipée d'une prise de terre. Veuillez vous reporter au chapitre 5 : "Raccordement et mise en service". La prise murale de branchement de l'onduleur doit être d'un accès aisé. L'onduleur peut être utilisé par un personnel non formé au préalable.

1.3.1 Installation pour l'onduleur E4 700/1000(s)/2000(s)/3000(s)

Lors de l'installation, vérifier que le courant de fuite total - onduleur et charges alimentées - ne dépasse pas 3,5 mA.

ATTENTION - Cet appareil est distribué par des revendeurs spécialisés. Des conditions

d'installation particulières ou des dispositifs additionnels peuvent être nécessaires pour éviter des perturbations.

Un disjoncteur d'alimentation de l'onduleur doit être mis en place et être facilement accessible.

Cet équipement est alimenté en permanence et seul un personnel de maintenance qualifié est en mesure d'intervenir pour modifier l'installation.

1.4 Fonctionnement

Ne pas débrancher le câble d'alimentation de l'onduleur pendant son fonctionnement : ceci provoquerait une rupture de la continuité des masses, néfaste pour la protection des appareils branchés en aval.

L'onduleur possède sa propre source de courant en interne (batteries) : les prises de sortie ou les bornes de raccordement peuvent être sous tension même si l'onduleur n'est pas raccordé au réseau électrique.

Pour arrêter et isoler totalement l'onduleur : appuyer d'abord sur le bouton "OFF" en face avant, puis déconnecter l'alimentation.

1.5 Maintenance, après-vente et défauts

L'onduleur fonctionne sous des tensions dangereuses : les opérations de dépannage doivent être effectuées par un personnel qualifié.

ATTENTION - risque d'électrocution : même lorsque l'onduleur n'est pas raccordé au

réseau électrique, les composants internes raccordés à la batterie sont sous tension et peuvent être dangereux. Avant toute intervention de maintenance, débrancher les batteries et vérifier l'absence de tension, en particulier aux bornes des condensateurs DC-BUS.

Seules les personnes qualifiées et habilitées pour le recyclage des batteries peuvent

procéder à leur remplacement.

ATTENTION - risque d'électrocution : le circuit batterie n'est pas isolé de la tension

d'alimentation. Des tensions dangereuses peuvent exister entre les bornes batterie et la masse. Vérifier l'absence de tension.

Les batteries peuvent provoquer des chocs électriques et possèdent un courant de court-circuit élevé.

Prendre les précautions nécessaires pour intervenir sur les batteries:

• Enlever montres, anneaux et bagues métalliques
• Utiliser uniquement des outils isolés.

Lors du remplacement des batteries, utiliser le même type de batterie et la même quantité.

Ne pas essayer de brûler les batteries, ceci peut provoquer leur explosion.

Ne pas ouvrir ou broyer les batteries : l'électrolyte contenu à l'intérieur est toxique et peut provoquer des brûlures sur la peau et les yeux.

Remplacer le fusible par un modèle identique en tension et ampérage.

Ne pas désassembler l'onduleur.

2 Description des pictogrammes utilisés

Les pictogrammes suivants peuvent être utilisés dans ce manuel ou bien apparaître dans vos applications. Par conséquent, tous les utilisateurs doivent pouvoir les identifier et en connaître leur sens.

Pictogramme et signification
Pictogramme	Signification
Δ	Alerte pour information importante
Δ	Attention tension élevé
|	Mise en route onduleur
○	Arrêt onduleur
∅	Commutation onduleur sur by-pass
~	Source de courant alternatif (AC)
---	Source de courant continu (DC)
‡	Masse
□	Arrêt alarmé sonore
⊗	Surcharge
+	Vérifier la batterie
Ø	Matériel à recycler
X	Placer l'onduleur dans un lieu propre

La gamme d'onduleurs E^4 de technologie ON LINE DOUBLE CONVERSION possède une alimentation sans interruption. Elle assure une alimentation parfaitement sécurisée pour tous types de récepteurs (ordinateurs, serveurs, calculateurs, automates et tout appareil sensible aux variations et aux coupures de courant).

La technologie à double conversion élimine toutes les perturbations du réseau électrique.

Un redresseur transforme le courant alternatif du secteur en courant continu. Ce courant continu recharge la batterie et alimente le « convertisseur - onduleur ». À partir de ce courant continu, l'onduleur fabrique une tension alternative sinusoidale qui alimente en permanence les appareils raccordés à la sortie de l'onduleur.

Les ordinateurs et périphériques sont ainsi alimentés par la même source de courant. En cas de coupure de courant, ce sont les batteries qui prennent le relais et alimentent l'onduleur sans aucune interruption.

Les chapitres 4, 5, 6, 7 et 8 prennent en compte les modèles d'onduleurs répertoriés dans le tableau ci-dessous.

Model No.	Type	Model No.	Type
E4 700	Standard		Longue autonomie
E4 1000		E4 1000S
E4 2000		E4 2000S
E4 3000		E4 3000S

Poussoir	Fonction
ON (MARCHE)	Mise en route de l'onduleur : appuyer sur le poussoir ON « I ». En fonctionnement normal : déclencher un test des batteries. Désactiver l'alarme sonore (en mode batterie) : lorsque l'alarme sonore retentit, une pression sur le poussoir ON "I" provoque son arrêt.
OFF (ARRÊT)	Lorsque l'alimentation électrique est normale : l'onduleur passée en mode « BY-PASS » et alimentée les prises de sortie. Lorsque l'onduleur fonctionne en mode batterie : arrêt complèt du système.

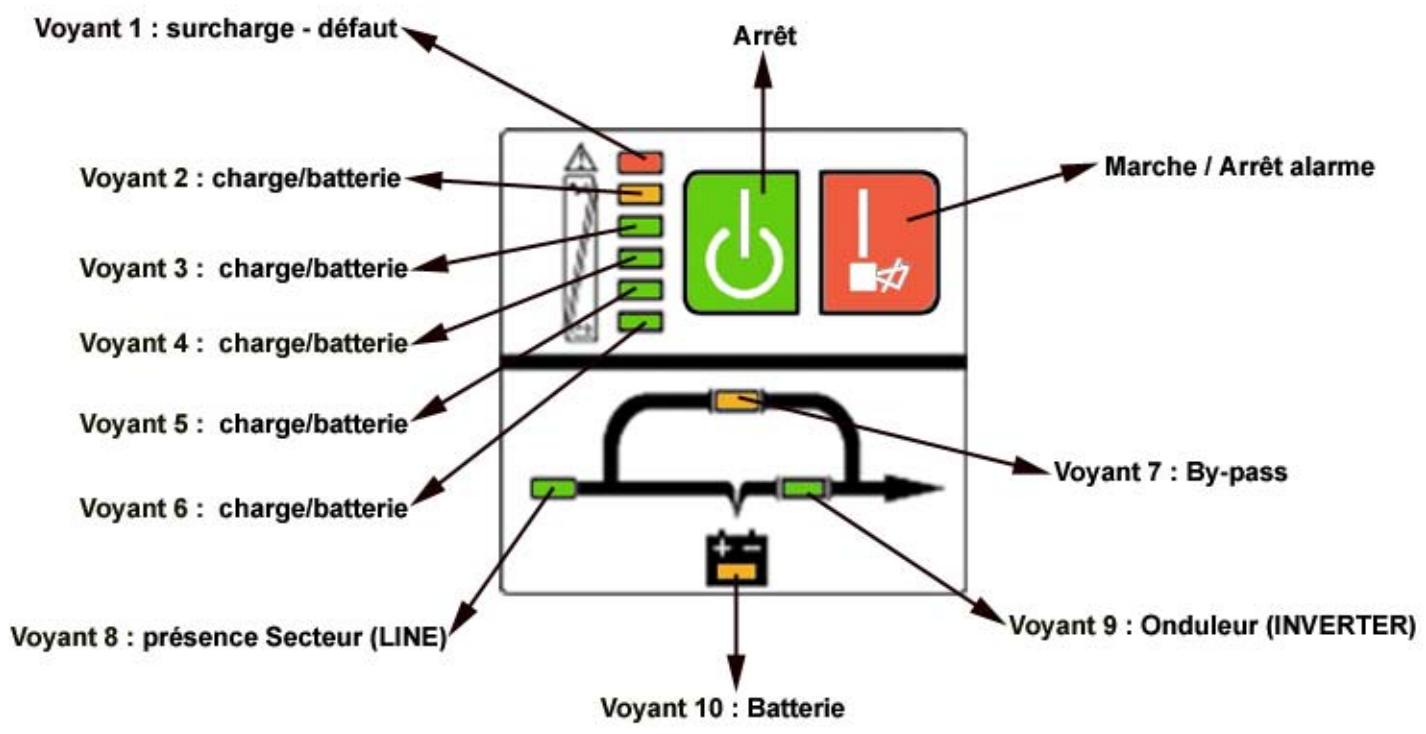

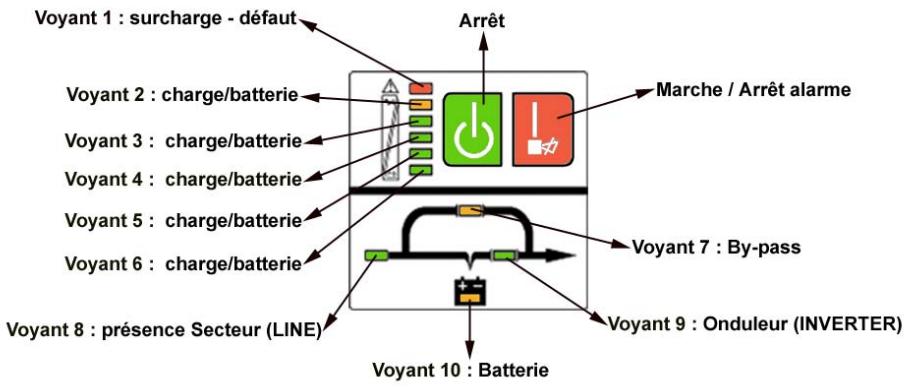

Voyants	Fonction
VOYANT SECTEUR	Le voyant vert s'éclaire lorsque la tension du secteur est appliquée à l'entrée de l'onduleur. Le voyant clignote lorsque phase et neutr sont inversés en entrée. Si ce voyant s'éclaire en même temps que le voyant batterie : la tension d'alimentation en entrée est horstolérance.
VOYANT BATTERIE	Le voyant orange « batterie » s'éclaire lorsque la tension d'alimentation est absente et que l'onduleur estalimenté par les batteries.
VOYANT BY-PASS	Le voyant orange BY-PASS s'éclaire lorsque les prises de sortie de l'onduleur sont alimentées par Ireseau électrique via le by-pass.
VOYANT ONDULEUR	Le voyant vert ONDULEUR s'éclaire lorsque les prises de sortie de l'onduleur sont alimentéesdirectement par l'onduleur.
VOYANT DEFAULT	Le voyant rouge "DEFAULT" s'éclaire et une alarmé sonore retentit chaque seconde lorsque l'onduleurest défectueux. Appuyer sur le bouton « OFF » pour éteindre la tonalityde l'alarme.
VOYANTS CHARGE - ETAT BATTERIE	En mode de fonctionnement normal (secteurprésent), ces voyants indiquent le taux de puissancedébitée par l'onduleur : VOYANT 2 = (orange) 96-105 % VOYANT 3 = 76-95 % VOYANT 4 = 56-75 % VOYANT 5 = 36-55 % VOYANT 6 = 1-35 %En mode batterie, les voyants signalement le taux de capacité batterie : VOYANT 2 = 1-35 % VOYANT 3 = 36-55 % VOYANT 4 = 56-75 % VOYANT 5 = 76-95 % VOYANT 6 = 96-100 %

5 Raccordement et mise en service des onduleurs e^4 700/1000(S)/2000(S)/3000(S)

L'installation et le raccordement doivent être réalisés par un personnel qualifié, en

conformité avec la réglementation en vigueur !

Lors du raccordement électrique, vérifier l'intensité nominale de votre arrivée d'alimentation.

5.1 Inspection & contrôle du déballage

Inspection : Lors de la réception de l'appareil, vérifier avec soin l'état de l'emballage et de son contenu. En cas d'avarie, faire les réserves utiles au-delà du transporteur.

Conserver l'emballage pour un usage ultérieur.

Note: Assurez-vous que votre entrée d'alimentation est isolée

5.2.1 Branchement entrée onduleur

Si l'onduleur est connecté avec le cordon d'alimentation, utiliser une prise en bon état avec une protection contre les courts-circuits, faire très attention à l'intensité de la prise : au-dessus de 10A pour E^4 1000(S) et 2000, au-dessus de 16A pour E^4 2000(S) et 3000(S).

5.2.2 Branchement sortie onduleur

Les sorties des modèles E 4 1000(S) et 2000(S) sont des prises CEI femelles (4 et 6). Raccorder les appareils sur ces prises à l'aide des câbles fournis.

Modèle	Nombre de prises	Bornier
700	4	NON
1000/1000S	4	NON
2000	6	NON
2000S	4	OUI
3000	4	OUI
3000S	3	OUI

En plus des prises de courant, les modèles E 4 2000(S) et 3000/3000(S) sont équipés d'un bornier pour le raccordement direct de câbles.

Le raccordement des câbles s'effectue de la manière suivante :

1. Démonter le couvercle protégeant le bornier.
2. Utiliser un câble AWG14 2,5mm² pour l'alimentation des appareils.
3. Raccorder les câbles sur le bornier en respectant les positions phase et neutre.
4. Remettre en place le couvercle de protection du panneau arrière.

Figure 1: Schéma de branchement E 4 2000S/3000/3000S

Branchement des câbles

5.3 Branchement des PC

Connecter les ordinateurs aux prises « Sortie » de l'onduleur comme indiqué ci-dessus.

ATTENTION! Ne pas connecter d'appareil qui pourrait provoquer une surcharge sur

L'onduleur (exemple : imprimante laser).

5.4 Charge des batteries

Pour une charge complète des batteries, laisser l'onduleur sous tension pendant 8 heures. Il est possible de mettre l'onduleur en service immédiatement mais l'autonomie des batteries risque d'être inférieure à la valeur nominale.

5.5.1 Avec l'alimentation connectée

Pour les E^4 700/1000(S)/2000, appuyer sur le bouton poussoir "I" pendant au moins 1 seconde pour permettre en route l'onduleur. Pour les E^4 2000(S)/3000/3000(S), mettre le disjoncteur du panneau arrière sur la position « ON » et appuyer sur le bouton poussoir "I" pendant plus d'une seconde. Ensuite l'onduleur effectue un autodiagnostic. Avant avoir effectué ce diagnostic, l'onduleur passera en mode ONDULEUR, et les voyants : ON LINE, ONDULEUR et NIVEAU DE CHARGE s'allumeront.

5.5.2 Sans alimentation connectée

Bien que l'alimentation soit connectée à l'onduleur, l'onduleur peut quand même être mis en marche en appuyant sur le bouton pouvoir "I" pendant plus d'une seconde. L'onduleur effectue un autodiagnostic. Après ce diagnostic, l'onduleur passera en mode ONDULEUR et les voyants : BATTERIE, ONDULEUR, et NIVEAU BATTERIE s'allumeront.

Note : Les prises « Sortie » de l'onduleur sont par défaut sous tension pour le mode BY-PASS si l'alimentation et le disjoncteur sont en marche. Cela peut être reconfiguré avec le logiciel de contrôle.

5.6 Tests de fonctionnement

Tester le bon fonctionnement de l'onduleur en appuyant sur le bouton MARCHE "I" ou en débranchant le câble d'alimentation.

5.7.1 En mode onduleur

Appuyer sur le bouton pouvoir "Ô" pendant plus d'une seconde pour éteindre l'onduleur. Ensuite l'onduleur effectuera un autodiagnostic. Suite à ce diagnostic, l'onduleur passera en mode BY-PASS et les voyants ONLINE et BY-PASS s'allumeront. À ce moment les prises « Sortie » de l'onduleur peuvent être sous tension. Déconnecter le cordon d'alimentation ou mettre le disjoncteur (pour les E^4 2000(S), les E^4 3000 et 3000(S)) en position "OFF" afin que les prises « Sortie » soient hors tension.

5.7.2 En mode batterie

Appuyer sur le bouton "Ô" pendant plus d'une seconde pour éteindre l'onduleur. Ensuite l'onduleur effectuera un autodiagnostic. Après ce diagnostic l'onduleur s'éteindra complètement.

5.7.3 Fonction de l'alarme sonore

Si l'alarme sonore est trop gênante en mode BATTERIE, appuyez sur le bouton "I" pendant plus d'une seconde pour la supprimer. Lorsque la batterie est faible, l'alarme se remet à sonner pour vous rappeler d’entreindre la charge.

5.8.1 Les armoires batteries externes

a. Utiliser une armoire batterie : 36VDC pour les modèles E^4 1000(S) (3 batteries de 12V), 96VDC pour les modèles E^4 2000(S)/3000(S) (8 batteries de 12V). Le branchement de batteries de tension supérieure ou inférieure risque de provoquer des dommages importants. b. Une extrémité du cordon de raccordement de l'armoire batterie est équipée d'un connecteur à brancher sur l'ondulateur et l'autre extrémité est à connecter sur l'armoire batterie.

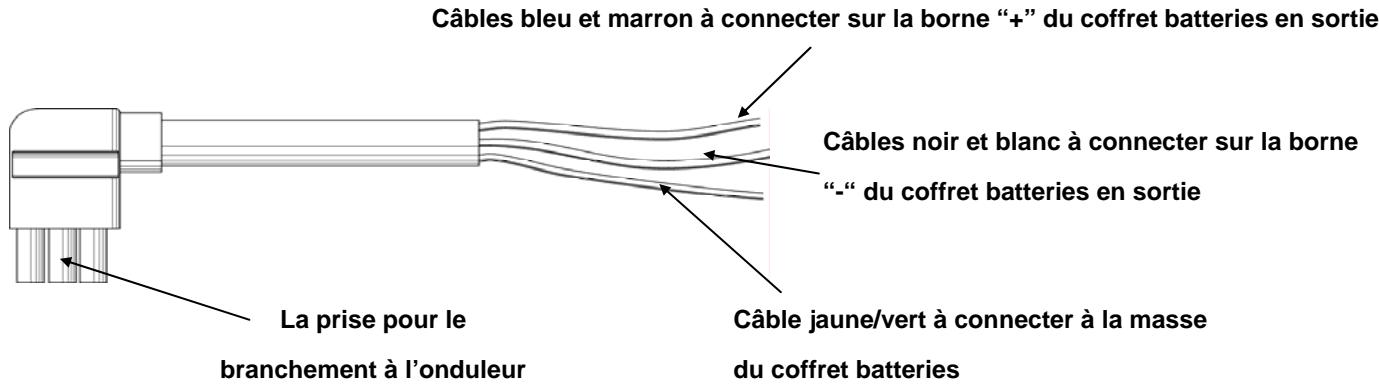

5.8.2 Raccordement de l'armoire batterie

Ne pas brancher d'appareils en sortie de l'onduleur. Raccorder le câble d'alimentation électrique à l'onduleur pour qu'il passe en mode SECTEUR.

Connecter le cordon batterie sur la fiche correspondante à l'arrière de l'armoire batterie puis l'autre extrémité du cordon à l'arrière de l'onduleur pour achever la procédure de raccordement, et l'onduleur commence à charger l'armoire batteries (Ne pas raccorder en premier sur l'onduleur à cause des risques de court-circuit).

Si l'onduleur ne fonctionne pas correctement, essayez de résoudre le problème à l'aide du tableau ci-dessous :

Problème	Cause Possible	Solution
Pas devoyant allumé, pas de signal sonore, alors que l'onduleur est raccordé à une prise de courant.	Pas de tension d'alimentation.	Vérifier que la tension est bien présente sur la prise d'alimentation murale et que le cable est correctement raccordé.
Levoyant "ON LINE" clignote.	La phase et le neutre en entrée sont inversés.	Permuter neutre et phase sur la prise murale (faire appel à un électricien).
Levoyant "ON LINE" clignote et levoyant "BAT." est allumé.	La tension et/ou la fréquence d'entrée sont hors tolérance.	Vérifier la tension d'alimentation et appeler le S.A.V. si nécessaire.
Lesvoyants "ON LINE" et "BY-PASS" sont allumés et la tension est présente en sortie.	L'onduleur n'a pas démarré.	Appuyer sur le pouvoir MARCHE "I".
Levoyant "INVERTER" est allumé – un bip retentit toutes les 4 secondes.	Il y a une coupure de courant.	L'onduleur est en mode batterie. Le bip retentit toutes les secondes pour indiquer que les batteries sont en fin d'autonomie.
Levoyant "DEFAULT" est allumé – un bip retentit toutes les secondes.	Surcharge.	Vérifier la puissance absorbée par les équipements en sortie de l'onduleur et déconnecter les appareils non prioritaires.
Levoyant "DEFAULT" est allumé – bip permanent.	Onduleur en début.	Faire appel au S.A.V.
L'autonomie en mode batterie est inférieure à la valeur nominale.	Les batteries ne sont pas totally chargées ou sont défectueuses.	Laisser recharger les batteries pendant 24 heures et vérifier à nouveau l'autonomie. Si le problème persististe, faire appel au S.A.V.
Levoyant "DEFAULT" est allumé, le voyant « BAT. » clignote, un bip retentit toutes les secondes.	Chargeur batterie ou batteries défectueuses.	Faire appel au S.A.V.

Avant d'appeler le S.A.V., noter les informations suivantes :

Modèle et numéro de série Date d'achat et date d'apparition du problème Descriptif détaillé du problème

7.1 Fonctionnement

L'onduleur ne possède pas de pièces de rechange.

Si la durée de vie de la batterie (3 - 5 ans à 25°C de température ambiantes) est dépassée, elle doit être remplacée. Faire appel au S. A. V.

7.2 Stockage

Si les batteries sont stockées dans un lieu tempéré, elles doivent être rechargées tous les 3 mois pendant 1 à 2 heures (Chapitre 5 « Raccordement et mise en service »).

Dans le cas de températures élevées, la recharge doit être effectuée tous les 2 mois.

8.1 Spécifications électriques

ENTREE

Modèle	E4 700	E4 1000(S)	E4 2000	E4 2000S	E4 3000(S)
Phase	Monophasé
Fréquence	(46~54) Hz
Intensité(A)	5A	7A	9A	12A	16A

SORTIE

Modèle	E4 700	E4 1000(S)	E4 2000(S)	E4 3000(S)
Puisance Nominale	0,7kVA/0,5kW	1kVA/0.7kW	2kVA/1.4kW	3kVA/2.1kW
Tension	220/230/240 × (±2%) VAC
Fréquence	50 × (±0.2%) Hz (Mode Batterie)
Forme d'onde	Sinusoidal

BATTERIES

Modèle	E4 700	E4 1000	E4 2000	E4 3000
Nombre et type	3×12V 7.2Ah	3×12V 7.2Ah	8×12V 7.2Ah	8×12V 7.2Ah

Les onduleurs version S (longue autonomie) ne sont pas équipés de batteries internes.

8.2 Environnement recommandé

Température	0 °C à 40 °C
Humidité relative	< 95%
Altitude	< 1000m
Température de stockage	0 °C ~ 40 °C

8.3 Autonomie typique (mode batterie)

Valeurs typiques à 25°C en minutes:

Modèle	100 % de la Charge	50 % de la Charge
E4 700	9	21
E4 1000	5	14
E4 2000	9	21
E4 3000	5	15

8.4 Dimensions et poids

Modèle	Dimensions L x P x H (mm)	Poids Net (kg)
E4 700	145X400X220	14
E4 1000	145X400X220	14
E4 1000S	145X400X220	7
E4 2000	192X460X340	34.5
E4 2000S	192X460X340	15
E4 3000	192X460X340	35.5
E4 3000S	192X460X340	16

Les appareils avec marquage “CE” sont conformes aux standards suivants :

Pour les modèles E^4 700 / E^4 1000(S) / E^4 2000(S) / E^4 3000(S)

EN62040-1-1 (Sécurité)

Émission par rayonnement : EN50091-2............ Classe B

Courants harmoniques : EN61000-3-2

Variations de tension et d’oscillation: EN61000-3-3

EMS: EN61000-4-2(ESD) Niveau 4

EN61000-4-3(RS) Niveau 3

EN61000-4-4(EFT) Niveau 4

EN61000-4-5 (Protection surtensions) Niveau 4

EN61000-2-2 (Immunité aux signaux de fréquence faible)

9.1 Spécifications générales

Modèle		E45000	E45000S	E46000	E46000S	E410000	E410000S
Puisance nominale		5KVA/3,5KW		6KVA/4.2KW		10KVA/7KW
Fréquence (Hz)		50
Entrée	Tension	(176-276)VAC
	Intensité	25A max		31A max		50A max
Batterie	Tension	240VDC
	Intensité	20A max		24A max		40A max
Sortie	Tension	220VAC
	Intensité	23A		27A		45A
Dimensions (LxPxA) mm		260x570x717
Poids (kg)		90	35	90	35	93	38

9.2 Performance électrique

Entrée
Tension	Fréquence	Facteur de Puisance
Monophasé	46Hz-54Hz	>0.98 (pleine charge)

Sortie
Régulation de tension	Facteur Puissance	Tolerance de fréquence	Distorsion	Capacité de surcharge	Rapport de niveau du flux
±1%	0.7	Synchronisée entre 46-54Hz en mode SECTEUR ±0.1% de la fréquence nominale en mode batterie	THD<2% Pleine charge (Charge linéaire)	105%-130% : charge transférée en mode BY-PASS après 10 minutes. >130% : charge transférée en mode BY-PASS après 1 seconde et arrêt complet après 1 minute.	3:1 maximum

9.3 Environnement recommandé

Température	Humidité	Altitude	Température de stockage
0°C-40°C	<95%	<1000m	0°C-40°

Note: Si l'onduleur est installé ou bien utilisé dans un endroit où l'altitude est supérieure à 1000m, la puissance de sortie doit être diminuée à l'utilisation. Référez-vous au tableau suivant :

Altitude (M)	1000	1500	2000	2500	3000	3500	4000	4500	5000
Diminution de puissance	100%	95%	91%	86%	82%	78%	74%	70%	67%

10.1 Inspection et contrôle lors du déballage

1. Déballer l'appareil et vérifier son contenu. À l'intérieur du colis vous devez trouver : Un onduleur Un manuel d'utilisation
2. Un cable de communication + logiciel de communication Un cordon de raccordement batterie pour les modèle E 4 5000S/ 6000S/10000S seulement
3. Lors de la réception de l'appareil, vérifier avec soi l'état de l'emballage et de son contenu. En cas d'avarie ou bien si une piè

Notes pour l'installation

1. L'onduleur doit être installé dans un lieu ventilé, éloigné de toute source d'eau, des gaz inflammables et des produits corrosifs.
2. Assurez-vous que les ouïes de ventilations de l'onduleur ne sont pas obstruées. Laisser au moins 50cm d'espace entre chaque bord.
3. De la condensation peut apparaître si l'onduleur est déballé dans un environnement très froid : si c'est le cas, le faire sécher jusqu'à ce qu'il soit complètement sec avant la mise en service. Autrement, il y a risque de court-circuit.

10.2.2 Installation

Par sécurité, couper l'alimentation principale avant l'installation.

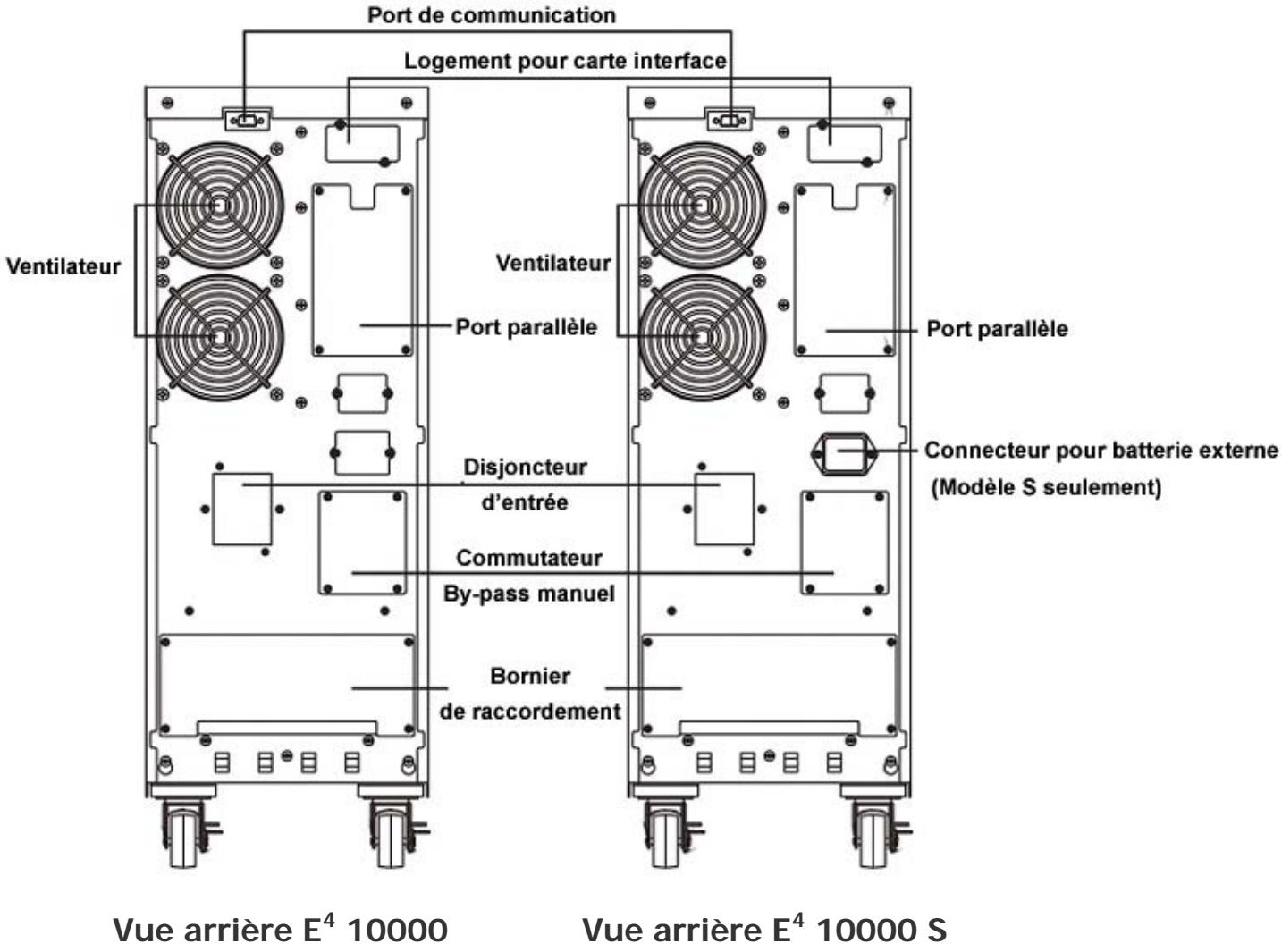

1. Ouvrir le couvercle du bornier de raccordement placé à l'arrière de l'onduleur, référez-vous au schéma (figure 2 - p.20).
2. Pour le câblage de l'entrée et de la sortie des modèles E^4 5000(S) et E^4 6000(S), il est recommandé d'utiliser du câble 6mm² (UL1015 10AWG) ou un autre câble isolé conforme au standard AWG. Utiliser du câbleouple de préférence.
3. Pour le câblage de l'entrée et de la sortie du modèle E^4 10000(S), il est recommandé d'utiliser du câble 10mm² (UL1015 8AWG) ou un autre câble isolé conforme au standard AWG. Utiliser du câbleouple de préférence. Lors de l'installation des disjoncteurs de protection amont et des câbles d'alimentation, vérifier l'intensité absorbée par l'onduleur.

Note: Ne pas utiliser une prise murale pour alimenter l'onduleur. Si son courant est moins élevé que le courant maximum d'entrée de l'onduleur, cette prise peut brûler et être détruite.

Modèle	Calibre disjoncteur *	Section de câbles Entrée / Sortie
E4 5000	2 x 32 A	3 x 6 mm²
E4 6000	2 x 40 A	3 x 6 mm²
E4 10000	2 x 63 A	3 x 10 mm²

Si différentiel, prévoir minimum 300 mA sélectif

AVERTISSEMENT : Si les raccordements du neutre (N) et de la phase (L) sont respectés, l'onduleur ne modifie pas le régime de neutre de l'installation. Un disjoncteur différentiel placé en avant de l'onduleur intervient même pour un défaut d'isolement en aval.

La sensibilité de ce disjoncteur doit tener compte du courant de fuite de l'onduleur (environ 15 mA) et des ordinateurs alimentés en aval. Nous préconisons 300mA sélectif.

1. Connecter les câbles d'entrée et de sortie aux bornes correspondantes comme sur le schéma (figure 2 - p.20). Note: Vérifier que les raccordements sont suffisamment serrés.
2. Le diamètre du câble de masse doit correspondre à celui mentionné plus haut (voir Points 2 et 3). Il faut utiliser du câble vert ou bien vert/jaune.
3. Après avoir terminé l'installation, vérifier le câblage.
4. Si nécessaire : installer un disjoncteur différentiel sur le tableau de distribution de sortie de l'onduleur.
5. Pour connecter la charge à l'onduleur, commencer par éteindre tous les appareils, ensuite procéder à leur branchement sur le tableau de distribution et enfin mettre en marche les appareils un par un.
6. Que l'onduleur soit connecté au secteur ou pas, il peut y avoir de l'électricité en sortie de l'onduleur. L'onduleur peut être encore sous tension même après l'avoir arrêté. Pour être certain que l'onduleur n'est plus sous tension, l'éteindre et déconnecter l'alimentation secteur.
7. Procéder à une recharge des batteries en laissant l'onduleur sous tension pendant 8 heures. Après la connexion, mettre le disjoncteur ENTREE en position “ON”, l'onduleur chargera les batteries. Vous pouvez aussi utiliser l'onduleur immédiatement sans avoir chargé les batteries au préalable, mais l'autonomie des batteries risque d'être inférieure à la valeur nominale.
8. Si vous devez connecter à l'onduleur une charge inductive comme un écran ou une imprimante laser (non recommandé), assurez-vous que la capacité de l'onduleur est bien deux fois supérieure à la puissance du matériel à connecter, car la puissance consommée au démarrage par une charge inductive, type imprimante laser, risquerait d'être trop élevée.

Figure 2: Schéma du câblage du bornier d'entrée et de sortie pour les modèles E^4 5000(S)/6000(S)/10000(S)

Note: Si l'onduleur est utilisé en mode simple (mode d'utilisation standard), JPI et JP2 sont connectés avec un shunt de 6mm² (10AWG). Si l'onduleur est utilisé en mode parallèle, le shunt entre JP1 et JP2 doit être enlevé.

10.3 Raccordement d'une batterie externe sur le modèle longue autonomie(s)

1. La tension nominale de la batterie externe est de 240VDC. Chaque armoire batterie contient 20 batteries de 12V en série. Pour obtenir une autonomie plus longue, il est possible de connecter plusieurs armoires batteries en parallèle, mais il faut utiliser impérativement des batteries de même tension et même type.
2. Une extrémité du cordon de raccordement de l'armoire batterie est équipée d'un connecteur à brancher sur l'onduleur, l'autre extrémité compte 3 fils (ou un connecteur) à connecter sur l'armoire batterie externe. La procédure de raccordement est très importante. Tout anomalie risquerait de provoquer un court-circuit.

a. Prévoir une protection (disjoncteur ou fusibles) entre l'armoire batterie et l'onduleur. Le calibrage du disjoncteur ne doit pas être plus faible que celui indiqué dans les spécifications générales. b. Mettre le disjoncteur de l'armoire batterie en position "OFF" et connecter les 20 batteries en série. c. Raccorder les fils du cordon batterie aux bornes de l'armoire batterie en premier (ne pas raccorder l'onduleur en premier : risque de court-circuit). Pour les modèles E 4 10000(S), la borne “+” de la batterie est connectée au câble bleu et au câble marron, la borne “-” de la batterie est connectée au câble noir et au câble blanc, le câble vert/jaune est connecté au châssis.

1. Connecter la prise du cordon batterie sur le connecteur correspondant à l'arrête de l'onduleur pour achever la procédure de raccordement. Puis mettre le disjoncteur de l'armoire batterie en position "ON". Enfin mettre le disjoncteur ENTREE (INPUT) en position "ON". L'onduleur commence à charger l'armoire batterie.

10.4.1 Introduction à la redondance

N+X est actuellement la structure d'alimentation sans interruption la plus fiable. N représente le nombre minimum d'onduleurs dont la charge totale a besoin et X représente le nombre d'onduleurs redondants, c'est-à-dire le nombre d'onduleurs par défaut que le système pourrait gérer simultanément. Plus le nombre X est grand, plus le système de protection sera fiable. Pour les cas où la fiabilité est primordiale, N+X est le mode optimal.

Il est possible de raccorder jusqu'à 3 onduleurs en redondance parallèle au maximum.

10.4.2 Installation en parallèle

1. Un câble DB25 mâle/femelle (broche à broche) d'environ 3 mètres est nécessaire.
2. Respecter scrupuleusement les recommandations de câblage suivantes pour le raccordement de chaque onduleur.
3. Chaque onduleur doit être connecté à son propre disjoncteur d'entrée et son propre disjoncteur de sortie
4. Si l'onduleur est en mode simple, déconnecter tout d'abord le shunt de JP1 à JP2. Connecter ensuite chaque disjoncteur d'entrée à un disjoncteur d'entrée principale et connecter chaque disjoncteur de sortie à un disjoncteur de sortie principale.

10.4.3 Instructions de câblage de sortie

Lorsque la distance entre les onduleurs en parallèles et le tableau de distribution est inférieure à 20m, la différence de longueur requise entre chaque câble d'entrée et entre chaque câble de sortie des onduleurs doit être de moins de 20%. Lorsque la distance entre les onduleurs en parallèles et le tableau de distribution est supérieure à 20m, la différence de longueur requise entre chaque câble d'entrée et entre chaque câble de sortie des onduleurs doit être de moins de 10%.

11.1 Fonctionnement et maintenance

1. Pour la mise en marche, suivre les instructions suivantes.
2. Note: en mode secteur, les onduleurs démarrent les uns après les autres, alors qu'en mode BY-PASS ou en mode INVERTER, les onduleurs commutent simultanément.

ARRET : éteignez les onduleurs les uns après les autres (par pression sur le bouton OFF). Quand le dernier onduleur est éteint, les appareils arrêtent simultanément l'INVERTER (mode ondulé) et passent en mode BY-PASS.

L'équipement est simple d'utilisation, sans formation spécifique. Il suffit de lire ce manuel jusqu'à la fin et de suivre les instructions.

Pour la signification des voyants, se référer à l'annexe 2 : « Panneau d'affichage ».

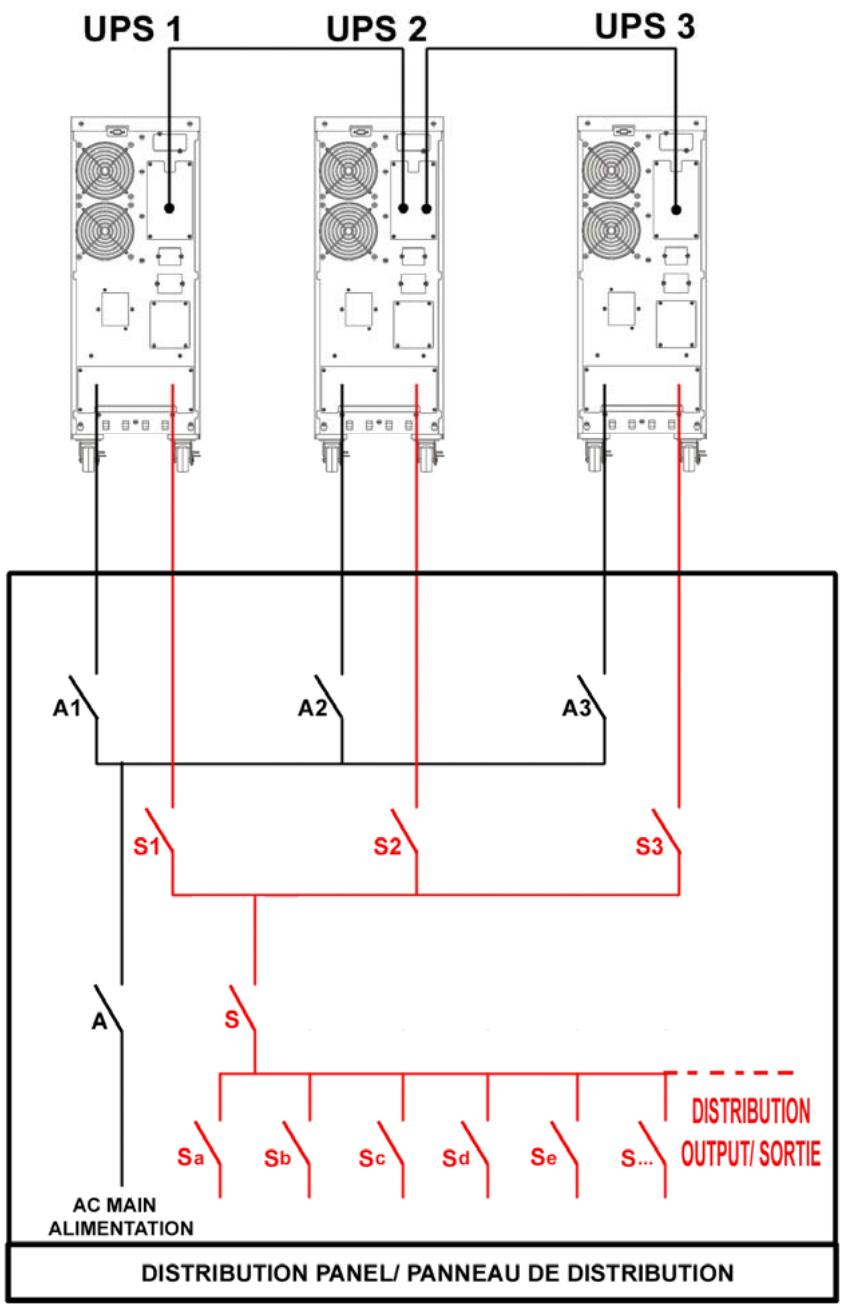

Schéma d'installation en parallèle

11.2.1 Mettre en route l'onduleur avec le secteur alimenté (en mode secteur)

1. Après avoir vérifié la connexion de l'alimentation, basculer le disjoncteur ENTREE à l'arrêt de l'onduleur en position « ON ». Les voyants CHARGE s'allument les uns après les autres, le voyant ON LINE s'allume. La ventilation se met en route et l'onduleur alimente la charge via le mode BY-PASS. Le voyant BY-PASS s'allume.
2. Appuyer sur bouton poussoir (rouge) "ON" en face avant.
3. Les voyants CHARGE s'allument immédiatement les uns après les autres. Quelques secondes plus tard, le voyant INVERTER s'allume et le voyant BY-PASS s'éteint, l'onduleur est opérationnel. Si le secteur est défaillant, l'onduleur passe automatiquement en mode batterie.

11.2.2 Mettre en route l'onduleur sans le secteur (en mode batterie)

1. Appuyer sur le bouton poussoir (rouge) "ON" en face avant, plus d'une seconde.
2. Pour les modèles longues autonomies (modèle “S”), vérifier si le disjoncteur batterie est fermé.
3. La procédure de démarrage est la même qu'avec le secteur, sauf que le voyant « BAT. » s'allume à la place du voyant « ON LINE »
4. Appuyer sur le bouton (vert) "OFF" plus d'une seconde pour arrêter le mode onduleur.
5. Les voyants « CHARGE » s'allument immédiatement les uns après les autres, le voyant « INVERTER » s'éteint et le voyant « BY-PASS » s'allume. L'onduleur est en mode « BY-PASS ».
6. Les bornes en sortie de l'onduleur sont encore sous tension. Afin de mettre hors tension les bornes de sortie, ouvrir l'alimentation secteur et ouvrir le disjoncteur d'entrée à l'arrière de l'onduleur. Les bornes de sortie de l'onduleur sont alors hors tension.

11.2.4 Éteindre l'onduuleur sans le secteur alimenté (en mode batterie)

1. Appuyer sur le bouton poussoir (vert) "OFF", plus d'une seconde, en face avant.
2. Les voyants « CHARGE » s'allument immédiatement les uns après les autres. Puis, tous les voyants s'éteignent. Les bornes de sortie de l'onduleur sont alors hors tension.

Note: Éteindre les charges connectées en sortie avant d'allumer l'onduleur. Allumer les appareils un par un après que l'onduleur soit passé en mode « INVERTER ». Fermer tous les appareils avant l'arrêt de l'onduleur.

11.2.5 Raccordement des onduleurs en mode parallèle redondant

Si vous voulez insérer un nouvel onduleur dans un système en parallèle existant, suivre les instructions du chapitre « Connecter un nouvel onduleur ». Pour enlever un onduleur en parallèle suivre les instructions du chapitre « Déconnexion d'un onduleur »

11.2.6 Connecter un nouvel onduleur

1. Avant de connecter un nouvel onduleur, l'utilisateur doit préparer les câbles et les protections d'alimentation et de sortie, ainsi que le câble parallèle.
2. Les disjoncteurs d'alimentation et de sortie protégeant le nouvel onduleur ainsi que les disjoncteurs d'entrée (Input Breaker) et de batterie (version S) doivent être ouverts. Connecter l'entrée et la sortie au bornier (cf. chapitre 10.2.2 : « Installation »).
3. Mettre les onduleurs en mode BY-PASS STATIQUE en pressant les boutons "OFF". Avant l'arrêt du dernier onduleur, bien vérifier que tous les onduleurs sont passés en mode BY-PASS. Retirer les plaques métalliques du commutateur BY-PASS (Maintenance By-pass Switch) et sur chaque appareil passer de la position "UPS" à la position "BPS". Ensuite, ouvrir les disjoncteurs (Input Breakers) de chaque onduleur. Tous les onduleurs existants sont maintenant en mode BY-PASS MANUEL.
4. irer le shunt entre JP1 et JP2. S'il s'agit d'un système en parallèle, le shunt entre JP1 et JP2 aura déjà été enlevé au préalable.
5. Sur l'un des onduleurs du système, retirer la plaque métallique du port parallèle (Parallel Port), raccorder le câble parallè irer la plaque métallique du commutateur BY-PASS et commuter de "UPS" vers "BPS".
6. Fermer le disjoncteur de la batterie (modèles longue autonomie S) et le disjoncteur d'alimentation du nouvel onduleur. Mesurer la différence de tension entre la phase d'entrée du nouvel onduleur et la phase de sortie du système branché en parallèle. Si la différence de tension est < 1V, l'utilisateur peut fermer le disjoncteur de sortie du nouvel onduleur. Tout le système est maintenant en mode BY-PASS MANUEL.
7. Retirer la plaque métallique du port parallèle du nouvel onduleur, raccorder l'autre extrémité du câble parallèle au connecteur, fixer celui-ci et revisser la plaque métallique.
8. Sur la face arrière de chaque onduleur (y compris le nouvel onduleur), mettre les disjoncteurs d'entrée (Input Breaker) en position "ON". Quand tous les onduleurs sont en mode BY-PASS, les allumer les uns après les autres en pressant les boutons "ON" en face avant et s'assurer qu'il n'y ait pas d'anomalie et que tous les onduleurs passent en mode INVERTER simultanément. Egalement bien vérifier la tension entre JP1 et JP2 sur chaque onduleur : celle-ci doit être impératifement < 1VAC
9. Contrôler la différence de tension entre chaque borne JP2, elle doit être de 5V maximum. La tension moyenne est de 2V.
10. Eteindre tous les onduleurs les uns après les autres en pressant les boutons "OFF", s'assurer qu'il n'y ait pas d'anomalie et que tous les onduleurs passent en mode BY-PASS simultanément. Retirer les plaques métalliques des commutateurs BY-PASS et passer de la position "BPS" à la position "UPS" sur tous les appareils, puis revisser les plaques métalliques. 11. Mettre en route tous les onduleurs les uns après les autres en pressant les boutons "ON", s'assurer qu'il n'y ait pas d'anomalie et que tous les onduleurs passent en mode INVERTER simultanément. Maintenant tout le système fonctionne en mode parallèle.

Note: Si une anomalie se présente à l'étape 8 et 9, suivre les instructions de déconnexion d'un onduleur seul.

11.3 Déconnexion d'un onduleur

1. Pour supprimer un onduleur, presser 2 fois sur le bouton "OFF" en face avant, la sortie de l'onduleur sera alors coupée.
2. Ouvrir le disjoncteur d'entrée de l'onduleur à supprimer (Input Breaker), le disjoncteur batterie (pour les modèles longue autonomie S) et les disjoncteurs d'alimentation et de sortie dans le tableau de distribution.
3. Eteindre tous les autres onduleurs les uns après les autres en pressant les boutons "OFF", s'assurer qu'il n'y ait pas d'anomalie et que tous les onduleurs passent en mode BY-PASS simultanément après avoir éteint le dernier. Retirer les plaques métalliques des commutateurs BY-PASS et passer de la position "UPS" à la position "BPS" sur tous les appareils. Ensuite, ouvrir les disjoncteurs (Input Breaker) de chaque onduleur. Tous les onduleurs restant sont maintenant en mode BY-PASS MANUEL.
4. Déconnecter l'ondueur à supprimer. Si après avoir été l'ondueur, l'appareil restant fonctionne en mode seul, reconnecter le shunt entre les bornes JP1 et JP2.
5. Retirer la plaque métallique des ports parallèles et déconnecter le câble parallèle reliant l'onduler à supprimer au suivant. Puis revisser la plaque métallique des ports parallèles.
6. Fermer les disjoncteurs d'entrée (Input Breakers) des onduleurs restant et attendre qu'ils passent en mode BY-PASS. Ensuite retarder les plaques métalliques des commutateurs MAINTENANCE BYPASS SWITCH et passer de la position "BPS" à la position "UPS". Revisser les plaques métalliques. Allumer tous les onduleurs les uns après les autres en pressant les boutons "ON", s'assurer qu'il n'y ait pas d'anomalie et que tous les onduleurs passent en mode INVERTER simultanément après avoir mis en route le dernier. Maintenant tous le système fonctionne en mode parallax.
7. Shunter JP1 et JP2, sur l'onduleur supprimé.

11.4 Mise en garde pour les systèmes en parallèle

1. Lorsque les onduleurs branchés en parallèle sont en mode ondulé (INVERTER), il faut impérativement que tous les commutateurs BYPASS MANUEL soient tous en position "UPS", ou tous en position "BPS".
2. Quand les onduleurs fonctionnent en mode parallèle, ne pas actionner le commutateur BYPASS MANUEL.
3. Lorsque l'onduleur E^4 est en fonctionnement normal, aucune maintenance des batteries n'est nécessaire. Les batteries utilisées pour le modè
4. La batterie de l'onduleur doit être rechargée tous les 4 à 6 mois s'il n'a pas servi depuis longtemps (période de stockage par exemple).
5. Dans les régions chaudes, la batterie doit être chargée et déchargée tous les 2 mois. La durée de chargement doit être d'au moins 12 heures.
6. Dans des conditions d'utilisation normale, à température ambiante de 20°C, la durée de vie d'une batterie est de 3 à 5 ans. Si la batterie est en mauvais état, elle doit être remplacée. Le remplacement de la batterie doit être effectué par une personne qualifiée. Les batteries usagées doivent être remplacées par des batteries du même type et en même nombre. Toutes les batteries doivent être changées en même temps. Il est recommandé d'effectuer une décharge des batteries tous les 3 mois. Pour ce faire, il vous suffit de passer l'onduleur en mode batterie pendant 8 minutes.

13 Précautions pour le remplacement de la batterie

1) Avant d'installer les batteries, ôter colliers, montres, anneaux et bagues métalliques. Utiliser uniquement des outils isolés. 2) Dans le cas où les câbles d'interconnexion batterie doivent être replacés, utiliser des câbles de même section pour éviter tous risques de surchauffe et d'incendie. 3) Ne pas essayer de brûler les batteries, cela peut provoquer leur explosion. 4) Ne pas ouvrir ou broyer les batteries, l'électrolyte contenu à l'intérieur est toxique et peut provoquer des brûlures sur la peau et les yeux. 5) Ne pas court-circuiter les bornes "+" et "-" d'une batterie ensemble, cela provoque un arc électrique important et la destruction des bornes de la batterie avec risque de brûlure.

6) ATTENTION - risque d'électrocution: le circuit batterie n'est pas isolé de la tension d'alimentation. Des tensions dangereuses peuvent exister entre les bornes batterie et la masse. Toujours bien s'assurer de l'absence de tension. 7) Même si le disjoncteur d'entrée de l'onduleur est ouvert, les composants à l'intérieur de l'onduleur sont toujours sous tension car la batterie est always connectée. Avant toute maintenance ou si vous désirez déplacer l'onduleur, mettre en position "OFF" le disjoncteur de l'armoire batterie (modèles longue autonomie S) ou débrancher l'un des câbles d'interconnexion des batteries. 8) Les batteries peuvent provoquer des chocs électriques et possèdent un courant de court-circuit élevé. Seules les personnes qualifiées et habituées pour le recyclage et la maintenance des batteries peuvent procéder à leur remplacement. 9) Pour toute intervention interne, il est impératif de commuter l'ondueur en mode BY-PASS MANUEL.

14 Incidents de fonctionnement

Problème	Cause possible	Solution
Levoyant « DEFAULT » N°1 et levoyant N°6 sont allumés, bip permanent.	Arrêt de l'onduleur à cause d'une surchauffe interne.	Vérifier que l'onduleur n'est pas en surcharge, que le ventilateur n'est pas bloqué et que la température ambiente n'est pas trop élevé. Attendre 10 minutes. Quand l'onduleur a refroidi, le remettre en marche. Si le problème persiste, contacter le ServiceAprès Vente.
Levoyant N°1 et les voyants N°2 et N°5 sont allumés, bip permanent.	La sortie de l'onduleur est en court-circuit.	Eteindre l'onduleur. Retirer tous les apparciels branchés. Vérifier que les apparciels branchés et l'ondulure n'ont pas de défaut interne avant de remettre l'ondulure en marche. Si le problème persiste, contacter le ServiceAprès Vente.
Levoyant N°1 et levoyant N°4 sont allumés, bip permanent.	Arrêt de l'onduleur à cause d'un défaut interne.	Contacter le ServiceAprès Vente.
Levoyant N°1 et levoyant N°5 sont allumés, bip permanent.	Arrêt de l'onduleur à cause d'un défaut interne.	Contacter le ServiceAprès Vente.
Levoyant N°1 et levoyant N°3 sont allumés, bip permanent.	Protection de surtension sur le chargeur batterie.	Le chargeur de l'ondulure est défectueux. Contacter le ServiceAprès Vente.
Levoyant secteur « ON LINE » clignote.	La tension ou la fréquence du secteur est hors tolération.	L'ondulure est en mode batterie. Sauvegarder vos données et êtreindre les applications. S'assurer que la tension et la fréquence du secteur sont dans les tolérances acceptées par l'ondulure.
Levoyant N°1 et levoyant N°2 sont allumés, bip permanent.	L'ondulure est en surcharge ou bien il y a un défaut dans les apparciels connectés.	Vérifier les apparciels connectés et débrancher ceux qui ne sont pas prioritaires. Recalculator la puissance de la charge et réduire le nombre d' apparciels connectés à l'ondulure. Vérifier si un des apparciels connectés n'est pas en défaut.
Levoyant N°1 et levoyant batterie « BAT. » sont allumés, un bip retentit toutes les secondes.	Le chargeur de l'ondulur est défectueux.	Contacter le ServiceAprès Vente.
Levoyant batterie « BAT. » clignote.	Batterie faible ou batterie non connectée.	Contrôler la batterie. Si la batterie est défectueuse, remplacez-là et assurez-vous que le disjoncteur batterie est en position “ON” (modèles longue autonomie S).
L'alimentation secteur est présente, mais l'ondulure ne démarre pas en mode “SECTEUR”.	Disjoncteur d'entrée en position “OFF”.	Mettre le disjoncteur d'entrée (Input Breaker) en position “ON”.
L'autonomie en mode batterie est inférieure à la valeur nominale.	Les batteries ne sont pas totalement chargesés.	Laisser l'ondulur connecté au secteur plus de 10 heures pour recharger les batteries une nouvelle fois.
	Onduleur en surcharge.	Contrôler les apparciels connectés et débrancher ceux qui ne sont pas prioritaires.
	Batteries défectueuses ou trop ancienne.	Remplacer les batteries. Contacter le fournisseur pour obtenir le service des pièces détachées ou de rechanges.
L'ondulure ne démarre pas après avoir appuyé sur le bouton “ON”.	Le bouton “ON” a été pressé trop brièvement.	Appuyer le bouton poussoir “ON” plus d'une seconde.
	L'ondulur n'est pas connecté à la batterie ou bien la tension du coffret batteries est trop faible.	Contrôler la batterie ou la recharger.
	L'ondulur en défaut.	Contacter le ServiceAprès Vente.

Avant d'appeler le Service APRÈS Vente, se munir des informations suivantes :

Modèle et numéro de série Date d'achat et date d'apparition du problème □ Descriptif détaillé : du problème, de l'état des voyants, des conditions d'utilisation Si c'est un modèle d'onduleur longue autonomie, vous munir des informations concernant la batterie

[phone]

[e-mail]

15.1 Mode secteur

Les voyants "SECTEUR" (ON LINE) et "ONDULEUR" (INVERTER) sont allumés. Les voyants "CHARGE" (voyants de 6 à 2) s'allument en fonction de la charge connectée (Figure 15.1).

1. Si le voyant "BAT." est allumé et le voyant "SECTEUR" clignote, cela indique que la tension et/ou la fréquence d'entrée sont hors tolérances, l'onduleur fonctionne en mode batterie.

Figure 15.1 : Mode Secteur

1. Si la sortie est en surcharge, les voyants « CHARGE » s'allument et le bip retentit toutes les secondes. Retirer les appareils inutiles un par un pour diminuer la charge à moins de 90% de la puissance nominale de l'onduleur.

Note: Suivre les instructions suivantes pour connecter le générateur (groupe électrogène):

• Allumer le générateur et attendre qu'il se soit stabilisé avant d'alimenter l'onduleur (vérifier que l'onduleur soit à l'arrêt). Mettre en route l'onduleur en suivant la procédure. Une fois que l'onduleur est en marche, les appareils peuvent être connectés les uns après les autres. Le générateur doit avoir une puissance au moins trois fois plus élevée que celle de l'onduleur.

15.2 Mode batterie

Le voyant "BATTERIE" (BAT.) et le voyant "ONDULEUR" (INVERTER) sont allumés. Les voyants "ETAT BATTERIE" (voyants 2 à 6) s'allument en fonction du taux de décharge des batteries (Figure 15.2).

Note: Les voyants “CHARGE/ ETAT BATTERIE” (2 à 6) indiquent le niveau de charge des batteries en mode batterie, tandis qu'en mode secteur ils indiquent la quantité d'appareils connectées à l'onduleur.

1. Quand l'onduleur fonctionne en mode batterie, un bip retentit toutes les 4 secondes. Si vous appuyez sur le bouton (rouge) "ON" sur la face avant plus d'une seconde, le bip s'arrête. Appuyer encore une fois sur le bouton (rouge) "ON" plus d'une seconde pour annuler l'arrêt du bip.

Figure 15.2 : Mode Batterie

1. Quand la capacité de la batterie diminue, le nombre de voyants "ETAT BATTERIE" allumés diminue. Si la capacité des batteries diminue jusqu'au niveau de « BATTERIE BASSE », le bip retentit toutes les secondes pour rappeler à l'utilisateur que le niveau est faible et que l'onduleur va bientôt s'arrêter. Tous les programmes doivent être sauvegardés rapidement et les ordinateurs arrêtés un par un.

15.3 Mode by-pass

Les voyants "SECTEUR" (ON LINE) et "BY-PASS" sont allumés. Les voyants "CHARGE" (voyants de 6 à 2) s'allument en fonction de la charge connectée. Le bip retentit toutes les 2 minutes en mode BY-PASS (Figure 15.3).

Si le voyant “SECTEUR” clignote, cela indique que la tension et/ou la fréquence d’entrée sont hors tolerance.

Figure 15.3: mode By-pass

1. Les autres indications du panneau d'affichage sont les mêmes qu'en mode secteur.
2. Lorsque l'onduleur est en mode "BY-PASS", la fonction autonomie n'est pas valide. Les appareils connectés sont alimentés directement par le secteur via un contrôle interne.

15.4 Mode anomalie

Dans le cas où le voyant “DEFAULT” (voyant 1) est allumé quand l'onduleur est en marche, merci de vous référer au chapitre 14: « Incidents de fonctionnement ».

16.1 Interface RS232

Disposition des broches sur le connecteur DB-9 (computer interface).

Pin #	Description	E/S
2	TXD	Sortie
3	RXD	Entrée
5	GND	Entrée

16.2 Interface AS400 (option)

Cette série d'onduleur peut être équipée d'une carte AS400 (disponible en option) pour le protocole de communication AS400. Elle s'insère dans le « Intelligent slot ». La disposition et la description des broches du connecteur DB-9 sur la carte AS400 est indiquée ci-dessous :

Broche	Description	E/S
1	Défaut UPS	Sortie
2	Alarmé générale	Sortie
3	GND	Entrée
4	Arrêt à distance	Entrée
5	Commun	Sortie
6	By-pass	Sortie
7	Batterie faible	Sortie
8	UPS en marche	Sortie
9	Perte réseau 220V	Sortie

Figure 16.2 : Interface pour protocole de communication AS400

Note: cet emplacement « Intelligent Slot » peut aussi recevoir une carte AGENT SNMP.

17.1 Logiciel upsurf-control

UPSurf-Control est un nouveau logiciel de contrôle de l'onduleur, avec une interface pratique pour superviser le système. Ce logiciel unique possède une fonction d'arrêt automatique (shutdown) pour un système multi-ordinateurs. L'utilisateur peut aussi contrôler plusieurs onduleurs sur un même réseau.

17.2 Procédures d'installation

Si le CD-ROM du logiciel n'était pas fourni avec l'onduleur, merci de suivre les indications ci-dessous :

1. Connectez-vous sur le site: http://www.infosec.fr
2. Le téléchargement terminé, entrez le numéro de série suivant : 511C1-01220-0100-478DF2A pour installer le logiciel.

Quand votre ordinateur redémarre, le logiciel UPSurf-Control apparaît sous forme d'icône verte située à côté de l'horloge.

Calibre Disjoncteur
	A / S	A1-A2-A3 / S1-S2-S3
E45000	2 X 80A	2 X 32A
E46000	2 X 100A	2 X 40A
E410000	2 X 175A	2 X 63A

Allumé ★ : Clignotant ↑ : L'allumage du voyant et le bip sonore sont tributaires d'autres conditions.

N°

Etat de fonctionnement

Voyants

Alarme

N°1

N°2

N°3

N°4

N°5

N°6

N°7

N°8

N°9

N°10

1

Mode Secteur

0~35%Taux de charge

•

•

•

Aucune

2

36%~55%Taux de charge

•

•

•

•

Aucune

3

56%~75%Taux de charge

•

•

•

•

•

Aucune

4

76%~95%Taux de charge

•

•

•

•

•

•

Aucune

5

96%~105%Taux de charge

•

•

•

•

•

•

•

Aucune

6

Mode Batterie

0~20%Niveau de la batterie

•

•

•

Bip toutes les 4 secondes

7

21%~40%Niveau de la batterie

•

•

•

•

Bip toutes les 4 secondes

8

41%~60%Niveau de la batterie

•

•

•

•

•

Bip toutes les 4 secondes

9

61%~80%Niveau de la batterie

•

•

•

•

•

•

Bip toutes les 4 secondes

10

81%~100%Niveau de la batterie

•

•

•

•

•

•

•

Bip toutes les 4 secondes

11

Mode by-pass

↑

↑

↑

↑

•

•

•

Bip toutes les 2 minutes

12

Surcharge en mode secteur et onduleur reste en mode INV

•

•

•

•

•

•

•

•

3 bip/seconde

13

Surcharge en mode secteur et onduleur en mode by-pass

•

•

•

•

Bip permanent

14

Secteur hors tolération

↑

↑

↑

↑

•

★

↑

↑

↑

↑

15

Surcharge en mode batterie,Premier averissement

•

•

↑

↑

↑

↑

•

•

3 bip/seconde

16

Surcharge en mode batterie,Sortie coupée

•

•

Bip permanent

17

Température trop élevée

•

•

↑

↑

Bip permanent

18

Anomalie INVERTER

•

•

↑

↑

Bip permanent

19

Court-circuit en sortie

•

•

•

↑

↑

Bip permanent

20

Tension BUS DC anormale

•

•

↑

↑

Bip permanent

21

Chargeur ou batterie défectueux

•

•

•

↑

↑

★

Bip permanent

22

Tension batterie anormale

↑

↑

↑

↑

↑

•

•

★

↑

23

BAT SCR défectueux

•

•

•

Bip permanent

24

Anomalie ventilateur

•

•

•

•

•

Bip permanent

25

By-pass STS défectueux

•

•

•

•

•

Bip permanent

26

INV RLY défectueux

•

•

•

•

•

Bip permanent

27

Anomalie communication RS232

•

•

•

↑

↑

Bip permanent

Vue arrière E4 700 / E4 1000 / E4 1000S

Vue arrière Modèle E4 2000 Vue arrière Modèle E4 2000S

Vue arrêté Modèle E4 3000 Vue arrêté Modèle E4 3000S

Vue arrêté E4 5000/E4 6000Vue arrêté E4 5000S/E4 6000S
