MODE D'EMPLOI E 3 INFOSEC

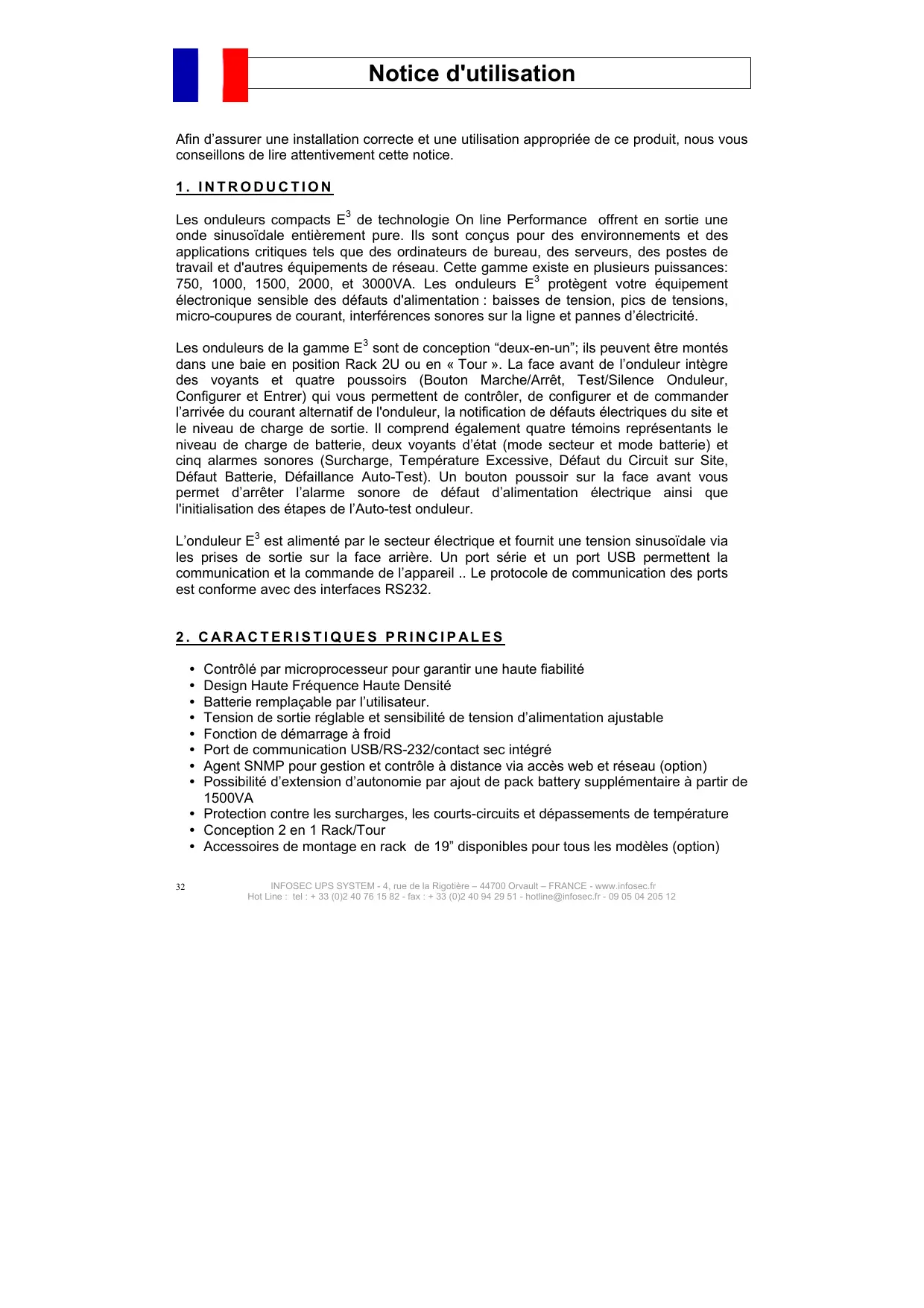

Notice d'utilisation Afin d’assurer une installation correcte et une utilisation appropriée de ce produit, nous vous conseillons de lire attentivement cette notice.

Les onduleurs compacts E de technologie On line Performance offrent en sortie une onde sinusoïdale entièrement pure. Ils sont conçus pour des environnements et des applications critiques tels que des ordinateurs de bureau, des serveurs, des postes de travail et d'autres équipements de réseau. Cette gamme existe en plusieurs puissances: 750, 1000, 1500, 2000, et 3000VA. Les onduleurs E3 protègent votre équipement électronique sensible des défauts d'alimentation : baisses de tension, pics de tensions, micro-coupures de courant, interférences sonores sur la ligne et pannes d’électricité. Les onduleurs de la gamme E3 sont de conception “deux-en-un”; ils peuvent être montés dans une baie en position Rack 2U ou en « Tour ». La face avant de l’onduleur intègre des voyants et quatre poussoirs (Bouton Marche/Arrêt, Test/Silence Onduleur, Configurer et Entrer) qui vous permettent de contrôler, de configurer et de commander l’arrivée du courant alternatif de l'onduleur, la notification de défauts électriques du site et le niveau de charge de sortie. Il comprend également quatre témoins représentants le niveau de charge de batterie, deux voyants d’état (mode secteur et mode batterie) et cinq alarmes sonores (Surcharge, Température Excessive, Défaut du Circuit sur Site, Défaut Batterie, Défaillance Auto-Test). Un bouton poussoir sur la face avant vous permet d’arrêter l’alarme sonore de défaut d’alimentation électrique ainsi que l'initialisation des étapes de l’Auto-test onduleur. L’onduleur E3 est alimenté par le secteur électrique et fournit une tension sinusoïdale via les prises de sortie sur la face arrière. Un port série et un port USB permettent la communication et la commande de l’appareil .. Le protocole de communication des ports est conforme avec des interfaces RS232.

Contrôlé par microprocesseur pour garantir une haute fiabilité Design Haute Fréquence Haute Densité Batterie remplaçable par l’utilisateur. Tension de sortie réglable et sensibilité de tension d’alimentation ajustable Fonction de démarrage à froid Port de communication USB/RS-232/contact sec intégré Agent SNMP pour gestion et contrôle à distance via accès web et réseau (option) Possibilité d’extension d’autonomie par ajout de pack battery supplémentaire à partir de 1500VA

• Protection contre les surcharges, les courts-circuits et dépassements de température
• Conception 2 en 1 Rack/Tour
• Accessoires de montage en rack de 19” disponibles pour tous les modèles (option)

CONSERVEZ CES INSTRUCTIONS – Il y a des Consignes Importantes dans cette Notice qu'il faut respecter pendant l'Installation et la Maintenance de l’Onduleur et des Batteries. ATTENTION: N’essayez pas de réparer ou de réviser cet onduleur. Des tensions dangereuses existent à l’intérieur de l’onduleur et présentent un risque de chocs électriques. L’onduleur a sa propre source d’énergie (batterie). Les prises de sortie peuvent être sous tension même lorsque l’onduleur n’est pas alimenté par le secteur. Seul un technicien qualifié peut remplacer les batteries ou effectuer la maintenance.

L’onduleur doit être installé dans une pièce avec une circulation d’air suffisante et où il n’y a aucune source de contamination. Installer et faire fonctionner l’appareil dans un environnement intérieur propre et exempt d'humidité, de liquides inflammables et de lumière du soleil. Il faut que la température ambiante se situe entre 0°C et 40°C (32°F et 104°F).

Cet onduleur n’est conçu que pour une utilisation Commerciale/Industrielle. Ne pas connecter à l’onduleur d'éléments non informatiques tels que matériel médical d’entretien artificiel pour la vie.

Ne pas débrancher le câble d’alimentation électrique lorsque l’onduleur est en fonctionnement. Ceci désactive la connexion de sécurité à la terre de l’onduleur et du matériel connecté.

Eteindre l'onduleur et débrancher le câble d'alimentation électrique avant de remplacer la batterie.

Les batteries ont un courant de court-circuit très élevé. Seul un technicien qualifié et informé des précautions nécessaires peut effectuer la maintenance de la batterie et la remplacer. Enlever montre et bijoux Utiliser des outils à manche isolé Porter des gants et des bottes en caoutchouc. Ne pas poser des outils ou des pièces métalliques sur les batteries. Déconnecter l’alimentation et les prises de sortie avant de débrancher ou de brancher les bornes de batterie.

Au moment de remplacer les batteries, utiliser les kits batterie de rechange préconisés: il est obligatoire d’utiliser le même nombre et le même type de batteries.

Ne pas ouvrir ni abîmer la batterie. De l’électrolyte peut être toxique et nocif pour la peau et les yeux.

Ne pas jeter la batterie dans un feu. Elle peut exploser. Elle doit faire l’objet d’une collecte sélective et ne pas être jetée avec les ordures ménagères. Se reporter à la législation et aux règlements locaux. INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12

Pour réduire le risque de feu, utiliser uniquement un câble de télécommunication No.26AWG.

10. Des tensions dangereuses existent à l’intérieur de l’onduleur. Ne pas démonter cet

appareil. Celui-ce ne contient pas de composants accessibles. Toutes les opérations de maintenance doivent être effectuées par du personnel qualifié.

11. La connexion batterie de type A, déjà installée par le fournisseur, peut être

manipulée par l'opérateur et des non-initiés.

12. Pendant l’installation de ce matériel il faut s’assurer que le courant de fuite de

l'onduleur et de la charge connectée ne dépassent pas 3,5mA.

13. Attention, cet onduleur contient des tensions potentiellement dangereuses. Les

prises de sortie peuvent être sous tension même lorsque l’onduleur n’est plus alimenté par le secteur. Il faut donc débrancher les pôles positifs et négatifs de la batterie lorsque vous avez besoin de faire de la maintenance à l’intérieur de l’onduleur.

14. L’onduleur doit être installé près de la prise de courant qui l’alimente et cette

dernière doit être facile d'accès. DESCRIPTION DES SYMBOLES LES PLUS COURANTS : Symbole et Description Symbole Description Alerte pour information importante Attention tension élevée Source de courant alternatif (AC) Source de courant continu (DC) Terre Matériel à recycler Placer l’onduleur dans un lieu propre

L’onduleur doit être stocké avec une batterie totalement rechargée. Une température de stockage supérieure à 20°C réduira de façon significative la durée de vie des batteries. En cas de non utilisation prolongée, il est recommandé de recharger les batteries de l’onduleur tous les 3 mois. Pour cela connecter l’appareil au secteur et le mettre en marche pendant 24 heures. Les batteries en stockage devraient être rechargées tous les 3 mois, à défaut d’éventuels dommages des batteries.

5. SERVICE APRES VENTE

IMPORTANT! Lors d’un appel au Service Après Vente, nous vous recommandons de transmettre les informations suivantes qui vous seront dans tous les cas demandées: modèle d’onduleur, numéro de série et date d’achat. Donner une description détaillée du problème y compris: type de matériel alimenté par l’onduleur, état des voyants, état de l’alarme, conditions d’installations et d’environnement. Ces renseignements sont notés sur le bon de garantie ou inscrits sur la plaque signalétique à l’arrière de l’appareil. Vous pouvez également les reporter dans le cadre cidessous. Modèle Numéro de série Date d’achat E3 ….. VA ! Veuillez conserver l’emballage d’origine. Il sera indispensable pour un éventuel retour de votre onduleur au Service Après Vente. INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12

Voyant LINE MODE Mode Secteur

Voyant Bargraph batterie Niveau de la Batterie Marche / arrêt Auto-Test/ Arrêt Alarme Type de tension d’entrée Plage de Tension de sortie Batterie Défectueuse Surcharge Défaut Défaut INTERNE (ou Défaut Site) INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12

1. Bouton Marche/Arrêt:

- Pour allumer l’onduleur, appuyez sur le bouton ON/OFF pendant au moins trois secondes - Pour éteindre l’onduleur, appuyez sur ce bouton jusqu’à ce que le signal sonore de l’onduleur s’arrête.

2. Test Onduleur / Arrêt Alarme :

- Si la batterie est entièrement chargée et que l’onduleur fonctionne en mode secteur, appuyez sur le bouton TEST pendant 5 secondes afin d'effectuer l'Auto-test. - Pour désactiver l’alarme sonore, appuyez sur ce bouton pendant une seconde. A chaque fois qu’un nouvel incident se produit et que l'alarme sonne, appuyez sur ce bouton pour l'éteindre. Note: Dans le cas où il serait impossible de désactiver l’alarme sonore, il peut s’agir de l’une des causes suivante : batterie déchargée, surcharge, défaillance ventilateur, défaut temporisation ventilateur, température excessive.

Pour configurer les options de paramétrage internes à l’onduleur, suivez la procédure cidessous: pendant au moins trois secondes. Etape 1: Appuyez sur le bouton Configurer Ensuite l’onduleur passera du mode « configurer » au mode «tension de sortie». Etape 2: Appuyez sur le bouton Configurer pendant au moins une seconde : l’onduleur vous permettra de choisir la tension de sortie en appuyant successivement sur le bouton pour faire défiler les tensions disponibles. Etape 3: Après avoir sélectionné la tension, appuyez sur le bouton Entrer pendant au moins trois secondes, la tension de sortie est maintenant configurée. Etape 4: L’onduleur passera automatiquement du mode «configuration tension de sortie» au mode «configuration du type d’entrée». Etape 5 : Appuyez sur le bouton Configurer pendant au moins une seconde, l’onduleur vous permettra de choisir le type de tension d’entrée en procédant à des pressions successives sur le bouton. Etape 6 : Après avoir sélectionné le mode de fonctionnement désiré, appuyez sur le pendant au moins trois secondes, le type de tension d’entrée est bouton Entrer maintenant configuré. INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12

Une fois le mode fonctionnement configuré, A=appuyez sur le bouton

• Mode normal (NORMAL): Le voyant jaune reste allumé en mode normal, l'onduleur accepte une variation de tension d'entrée du secteur de +/-20%.
• Générateur (GENERATOR): Aucun changement dans la fenêtre de tension. Cependant, le point de transfert de fréquence basse change à 40Hz et il n’y a pas de limite pour le point de transfert de fréquence haute.
• Large variation (WIDE RANGE): Le voyant s’allumera, l’onduleur accepte une variation de tension d’entrée du secteur de -30% ~ +20%.

6. Voyant Variation de Tension (VOLTAGE RANGE):

Sélection de tension de sortie de l’onduleur : 110 V/120 V/127 V ou 220 V/230 V/240 V.

7. Voyant de Défaut Batterie (BAD BAT):

Le voyant s’allume si la batterie a une défaillance ou si elle est débranchée. Le voyant clignote toutes les deux secondes. Veuillez vérifier le branchement de votre batterie; si nécessaire remplacez la batterie ou contactez votre fournisseur habituel pour un kit de rechange.

8. Voyant de surcharge (OVERLOAD):

Le voyant s’allume en cas de surcharge de l’onduleur.

9. Voyant défaut (FAULT):

Le voyant s’allume en cas de défaillance de l’onduleur, de dépassement de la temporisation de surcharge ou d’un court-circuit sortie.

10. Voyant défaillance onduleur (UPS FAIL) (ou VOYANT DEFAUT SITE):

• Le voyant défaillance onduleur s’allume si le module de puissance de l'onduleur est en défaut (défaut interne).
• Le voyant défaut site s’allume si l’onduleur est branché sur une source inappropriée. Note: La fonction « DEFAUT SITE » est proposée uniquement sur les modèles 120V.

11. Voyant Mode Batterie (BAT. MODE):

Le voyant clignote toutes les cinq secondes si l’onduleur fournit le courant à votre matériel grâce à ses propres batteries. Inversement, le voyant vous prévient en clignotant toutes les deux secondes lorsque la batterie est faible.

12. Voyant Mode Secteur (LINE MODE) :

Le voyant «line mode» s’allume lorsque la source de courant secteur est présente. Si le voyant clignote, l’onduleur est soit en mode AVR (régulation automatique de tension) soit éteint lorsque le courant secteur est présent.

13. Voyants niveau de Charge :

• Voyant charge: Le voyant et les voyants du niveau de charge s’allument pour montrer le pourcentage de charge connecté
• Voyant du Niveau de Charge: Il y a quatre voyants pour montrer le pourcentage de capacité de charge onduleur utilisé par le matériel protégé. Le nombre de voyants allumés augmente avec le volume de charge. Chaque voyant représente 25% de la capacité de sortie de l’onduleur. Veuillez vous reporter au niveau de charge ci-dessous:

0 ~ 25%: Voyant 1 26% ~ 50%: Voyants 1 et 2 51% ~ 75% : Voyants 1, 2, et 3 76% ~ 100%: Les quatre voyants sont allumés

14. Voyants niveau de batterie:

et les voyants de niveau batterie s’allument pour

• Voyant Batterie: Le voyant montrer le niveau de la batterie en mode batterie.
• Voyant Niveau Batterie: Il y a quatre voyants pour indiquer le niveau de la batterie . Le nombre de voyants allumés est en fonction de la capacité de la batterie. Chaque voyant représente 25% du niveau de capacité. Veuillez vous reporter au niveau de capacité ci-dessous:

Etat du voyant Etat Alarme Mode Secteur Mode Batterie (Panne de Courant) Défaut Site Défaut Onduleur Surcharge Batterie Faible Voyant « Line » allumé Voyant batterie clignote toutes les quatre secondes Voyant défaut site allumé (Pour les modèles 120V) Voyant défaut allumé Voyant surcharge allumé Voyant batterie clignote toutes les secondes Etat Alarme Sonore Etat Alarme Mode Batterie (Panne de Courant) Batterie Faible Défaut Onduleur Surcharge Remplacement Batterie Bip toutes les quatre secondes Bip toutes les secondes Bip continu Bip toutes les secondes Bip toutes les secondes FACE ARRIERE

E3 750 NEMA E3 1000 IEC E3 750 IEC INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12 Tableau descriptif de la face arrière pour les modèles NEMA et IEC

Fonction Modèle NEMA (110/120/127V) Modèle IEC (220/230/240V)

Protection Ligne Tél./Fax/modem et Ethernet

Câble d’entrée courant secteur NEMA Prise de sortie Prise d'alimentation et fusible IEC Prise de sortie E3 1500 / E3 2000

1. Face Arrière Onduleur:

Ci-dessous les illustrations de la face arrière de l’onduleur de type IEC & NEMA: Face arrière de l’onduleur modèle IEC Face arrière de l’onduleur modèle NEMA INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12

Tableau descriptif de la face arrière pour les modèles NEMA et IEC Fonction No. Modèle NEMA (110/120/127V) (220/230/240V)

Emplacement carte agent SNMP

Arrêt Total d’Urgence (Emergency Power Off)

Protection Ligne Tél./Fax/modem et Ethernet

Disjoncteur Thermique Vers prises de sortie Câble d’alimentation

Modèle IEC Prise d’alimentation Connecteur pack batterie Bloc prises de sortie: Ci-dessous les illustrations du bloc de prises de sorties de l’onduleur de type IEC et NEMA fixé a l’arrière du pack batterie. Il est aussi possible de poser ce bloc prises sur ou à côté de l’onduleur. Bloc prises de sortie pour le modèle IEC (230V)

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12 Bloc prises de sortie pour le modèle NEMA (110V) Tableau descriptif du bloc prises pour les modèles NEMA et IEC Fonction No. Modèle NEMA (110/120/127V) Modèle IEC (220/230/240V)

Câble de raccordement batterie

Câble courant de sortie

Connecteur de Batterie Externe supplémentaire

Disjoncteur thermique de Sortie Sans objet

Disjoncteur thermique de Sortie Sans objet

E 3 3000 Face arrière pour le modèle IEC Face arrière pour le modèle NEMA Tableau descriptif de la face arrière pour les modèles E3 3000VA NEMA et IEC No.

Fonction Modèle NEMA (110/120/127V) Modèle IEC (220/230/240V)

Prises d’alimentation

Protection Ligne Tél./Fax/modem et Ethernet

Sans objet Disjoncteur thermique d’entrée

Câble d’alimentation Sans objet

Emplacement carte agent SNMP

Connecteur de Batterie Externe

Arrêt Total d’Urgence (Emergency Power Off)

Dès réception du matériel, ouvrir l’emballage et vérifier le parfait état de l’onduleur. Si l’onduleur a été endommagé pendant l’expédition, il faut immédiatement prévenir le transporteur et le fournisseur.

2. Lieu et installation

L’onduleur doit être installé dans une pièce avec une circulation d’air suffisante et où il n’y a aucune source de contamination. Placer l’appareil dans un environnement intérieur propre et exempt d'humidité, de liquides inflammables et de lumière du soleil. Préserver au moins 10 cm d’espace libre autour de l’appareil; la température ambiante doit être comprise entre 0°C et 40°C, et l’humidité relative entre 20% et 80% (sans condensation). ATTENTION: L’utilisation prolongée à une température supérieure à 25°C réduirait l'autonomie de la batterie. Prévoir un espace minimum de 20 cm entre l’onduleur et l’écran afin d'éviter toute perturbation.

3. Charge de la batterie

Cet onduleur est expédié au départ de l’usine avec la batterie interne entièrement chargée. Toutefois, une perte de charge étant possible durant le transport, il conviendra de la recharger avant utilisation. Brancher l'onduleur à une source d’alimentation, mettre en marche et laisser charger l’onduleur pendant 4 heures minimum.

4. Connexion de la charge informatique

Brancher un seul appareil sur chaque prise de sortie en face arrière de l’onduleur.

5. Connexion ligne Téléphone/Modem

Brancher la ligne d’entrée téléphonique dans la prise «In» à l’arrière de l’onduleur. Utiliser le cordon de la ligne téléphonique et brancher une extrémité de celui-ci dans la prise «Out» à l’arrière de l’onduleur. Brancher l’autre extrémité dans la prise d’entrée du modem.

6. Démarrage à froid

Le démarrage à froid permet à l'onduleur d’être démarré lorsque le secteur n'est pas disponible (si la batterie est entièrement chargée). Appuyez tout simplement sur l’interrupteur Marche/Arrêt de l’onduleur pour l’allumer.

Pour allumer l’onduleur, appuyez sur l’interrupteur marche/arrêt pendant au moins trois secondes.

8. Installation onduleur

Tous les modèles de la gamme sont conçus pour une utilisation en rack ou en Tour. Il convient de suivre les consignes d’installation en Tour ou en Montage rack.

9. Installation Tour

Les onduleurs E3 peuvent être positionnés soit horizontalement soit verticalement. Le modèle 3000VA est déjà conçu en version rack. En tant que tour, il est fourni avec deux pieds pour stabiliser ce dernier lorsqu'il est monté en vertical. INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12

• L’onduleur et son pack batterie peuvent être disposer de différentes manières:

1. Positionner l’onduleur verticalement en préparant les deux pieds de l’onduleur.

2. Glisser avec soin l'onduleur dans les deux pieds.

10. Installation Montage en rack

On peut installer les onduleurs de la gamme E3 dans des baies de brassage 19”. Il faut 2U d'espace libre nécessaires pour l’onduleur et son pack batterie (pour le 1500VA et le 2000VA). E3 750 / E3 1000 (en option)

1. Dévisser les deux vis sous la face avant plastique, visser la cornière métallique à

cet endroit Cornière métallique

2. Positionner l’onduleur dans « le plateau support », puis le fixer en vissant la

cornière métallique avec les vis fournis. Plateau Support

3. Introduire l’ensemble dans la baie de brassage et fixer sur les montants avants

4. Ajouter les deux « caches » plastiques pour masquer le plateau support. La

charge peut être connectée. E3 1500 / E3 2000VA

• Montage de l’onduleur et son pack batterie dans une baie 19"

1. Mettre l’onduleur et le pack batterie côte à côte sur une surface plane, face avant

2. Débrancher le cordon entre l’onduleur et le pack batterie.

3. Dévisser les vis en dessous des faces avants plastiques.

4. Déboîter avec précaution les deux faces avants comme indiqué ci-dessous.

5. Aligner la « plaque de fixation avant » avec les trous de vis de chaque côté de

l'onduleur et du pack batterie, et fixer avec les vis fournies. Plaque de fixation avant

6. Re-fixer les faces avants plastiques de l’onduleur et du pack batterie.

7. Remettre les vis sous les faces avants pour compléter le montage en façade de

8. Aligner la « plaque de fixation arrière » et fixer avec les vis fournies. Installer les

prises de sortie sur la face arrière du pack batterie, insérer le connecteur batterie. Plaque de fixation arrière

9. Le montage de l’ensemble est terminé.

10. Visser les glissières fournies sur les montants dans la baie de brassage, y placer

l’ensemble « rack », visser le tout. INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12

• Dans le cas d’extension d’autonomie, on peut relier 2 packs batteries.

1. Fixer les cornières métalliques de chaque côté de l’onduleur.

2. Visser les glissières fournies sur les montants dans la baie de brassage, insérer

l’ensemble « rack », visser le tout.

3. Allumer l’onduleur et brancher la charge.

4. Après avoir installé l’onduleur en position rack, on peut brancher le système

informatique,, Brancher toutes les charges aux prises correctement protégées par un fusible ou un disjoncteur conformément aux normes électriques en vigueur.

11. Installation Arrêt Total d’Urgence (EPO)

Les modèles 1500, 2000VA et 3000VA intègrent un connecteur d’arrêt d’urgence EPO qui permet un arrêt d’alimentation immédiat du système (onduleur et appareil connecté) et ne suit pas la procédure d’arrêt des logiciels de gestion de courant. Note: Lorsque l’interrupteur EPO est ré-ouvert, l’équipement ne sera pas alimenté tant que l’onduleur ne sera pas redémarré manuellement.. Si on appuie sur l’interrupteur pour éteindre l’onduleur suite à un EPO, l’onduleur restera en mode Attente jusqu’à ce que l’on appuie à nouveau sur l’interrupteur pour le rallumer. Procédure installation de l’EPO :

Vérifier que l’onduleur est éteint. Enlever le connecteur EPO du port EPO sur la face arrière de l’onduleur. Connecter sur les pins 1 et 2 un circuit contact sec, normalement ouvert (acceptant 60Vdc Max ou 30Vac Max et 20mA Max). Utiliser de préférence des câbles de

section 18-22 AWG (entre 0,3 mm2 – 0,75 mm2).

Rebrancher le connecteur EPO au port EPO. Vérifier que l’interrupteur EPO connecté en externe n’est pas fermé afin de permettre l’alimentation des prises de sortie de l’onduleur. pour allumer l’onduleur. Brancher l’onduleur, ensuite appuyer sur l’interrupteur Fermer l’interrupteur EPO externe pour tester la fonction EPO. Ouvrir l’interrupteur EPO externe et redémarrer l’onduleur. INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12

UPSsurf Control est un logiciel d'arrêt automatique (fourni) qui vous permet de gérer l'onduleur à partir d'un ordinateur. UPSsurf Control est un tout nouveau logiciel de contrôle de l’onduleur qui offre une interface conviviale pour contrôler votre onduleur. Ce logiciel unique permet l’arrêt automatique sécurisé des systèmes informatiques en réseau en cas de coupure de courant. Ce logiciel multiposte permet aux utilisateurs de contrôler tout onduleur sur le même réseau local à n’importe quelle distance. Lors de l’installation, saisir le N° de série : 511C1-01220-0100-478DF2A afin d’installer le logiciel. Lorsque l’ordinateur redémarre, vous reconnaîtrez le logiciel UPSsurf Control grâce à son icône verte en forme de prise dans la zone de notification, près de l’horloge.

8. INST ALL ATION DE BATTERIES SUPPLEMENT AIRES

Les onduleurs E3 750 ; E3 1000 et E3 3000 ont des batteries intégrées dans l’onduleur. Les

modèles E 15000 et E 2000 n’ont pas de batterie interne et ont besoin d’un pack batterie externe. Les modèles 1500VA, 2000VA et 3000VA ont un port de batterie externe pour fournir une autonomie de batterie supplémentaire. Attention: Lors de la connexion d’un pack batterie, le branchement du cordon batterie au connecteur peut provoquer des étincelles. Suivre la procédure ci-dessous pour installer la batterie supplémentaire.

1. Brancher le cordon de batterie au connecteur batterie au dos de l’onduleur.

2. Ensuite brancher le cordon de batterie du pack batterie supplémentaire au

connecteur batterie du premier pack.

3. Si d’autres packs batteries sont à ajouter, répéter les étapes ci-dessus.

• Branchement de batteries supplémentaires en version rack

• Branchement de batteries supplémentaires en version Tour E3 3000 A l’arrière de l’onduleur, il y a un connecteur batterie prévu pour l’ajout de « pack batterie 3000 ».

1. Brancher le cordon batterie du « pack batterie 3000 » au connecteur batterie au

2. Si d’autres « packs batteries 3000 » sont à rajouter, répéter les étapes ci-dessus.

9. REMPLACEMENT DE BATTERIES

La batterie est la seule partie occasionnellement utilisée dans l’onduleur. Sa durée de vie est de l’ordre de 3 à 5 ans. Par contre, de fréquentes décharges profondes et une température supérieure à 20° C réduisent sa durée de vie. Il est recommandé de recharger la batterie tous les 3 mois en cas de non utilisation de l’onduleur pour compenser l’autodécharge. L’autonomie de l’onduleur dépend de la charge alimentée, de l’âge et de l’état de charge des batteries. ATTENTION ! Seul un technicien qualifié peut remplacer les batteries. Les batteries ont un courant de court-circuit très élevé : une erreur de branchement peut provoquer un arc électrique et causer de graves brûlures. clignote et que le signal sonore Lorsque le voyant défaillance de batterie retentit en continu, soit le connecteur batterie est débranché, soit les batteries sont à remplacer. Veuillez vérifier le branchement de la batterie ou contacter votre fournisseur local. ATTENTION: Afin d’éviter le risque d’un choc électrique, il faut respecter les précautions suivantes avant de remplacer les batteries :

1. Eteindre l’onduleur et débrancher le cordon.

2. Enlever les bagues, les montres et autres objets métalliques.

3. Si le kit de batterie de remplacement est endommagé ou comporte des traces de

fuite, contacter votre vendeur immédiatement.

4. Recycler des batteries usagées d’une manière convenable. Ne pas jeter les

batteries dans un feu. Elles peuvent exploser. Note: Si vous n’êtes pas qualifié pour remplacer la batterie, ne tentez pas d'ouvrir le compartiment batterie. Veuillez appeler votre vendeur ou revendeur immédiatement. Recycler la batterie usagée :

• Ne jamais jeter les batteries dans un feu. Elles peuvent exploser.
• Ne pas ouvrir ni abîmer les batteries. De l’électrolyte dégagé est nocif pour la peau et les yeux. Vous pouvez également courir le risque d'un choc électrique du courant élevé de court-circuit. Ne pas jeter l’onduleur, les packs batteries ou les batteries avec les ordures ménagères. Pour recycler convenablement les batteries en fin de vie, vous devez respecter les réglementations et lois locales ; vous pouvez contacter votre centre de recyclage de proximité pour tous renseignements supplémentaires.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12 Suivre les étapes et les Tableaux ci-dessous pour remplacer les batteries : E3 750 / E3 1000

1. Dévisser les deux vis sous la face avant plastique, puis la déboîter.

2. Débrancher le cordon batterie (connecteur fil rouge et fil noir) et enlever la

plaque de maintien de la batterie. Plaque de maintien

3. Saisir la batterie et la retirer.

4. Glisser la batterie neuve dans l’onduleur.

5. Rebrancher le cordon de batterie et repositionner la plaque de maintien de la

6. Remonter la face avant et revisser celle-ci.

1. Oter la vis de maintien de la face avant plastique du pack batterie. Déboîter la

face avant en tirant sur les deux bouts.

2. Débrancher le cordon batterie (connecteur fil rouge et fil noir).

3. Déboîter la plaque de maintien de la batterie.

4. Retirer la batterie sur une surface plane.

5. Glisser la batterie neuve dans le châssis du pack batterie.

6. Rebrancher le cordon de batterie et fixer la plaque de maintien de la batterie.

7. Remonter la face avant et revisser celle-ci.

1. Enlever la face avant plastique du côté batterie en tirant sur les deux bouts.

2. Débrancher le cordon de batterie (fil rouge et fil noir) de l’onduleur.

3. Dévisser la plaque de maintien de la batterie.

4. Enlever la plaque de maintien de la batterie en tirant sur les deux bouts.

5. Retirer la batterie (du côté droit) sur une surface plane.

6. Retirer le côté gauche de la batterie sur une surface plane.

7. Glisser les batteries neuves dans le boîtier de batterie.

8. Rebrancher le cordon de batterie et revisser la plaque de maintien de la batterie.

9. Remettre la face avant sur le côté batterie.

DSR RTS CTS Sortie Entrée Sortie Explication de la Fonction Batterie Faible (* normalement ouvert) RxD TxD (relié à pin 6) Commun (relié auchassis) pour pin 1 et 8. (relié à pin 4) Non connecté Absence Secteur- mode batterie (*normalement ouvert )

Le port USB et le port RS232 ne peuvent fonctionner en même temps.

Dans le cas où l’onduleur ne fonctionnerait pas correctement, nous vous recommandons d’effectuer les tests suivants avant d’appeler le Service Après Vente. Vérifier que :

• Le poussoir ON/OFF est en position « marche » (poussoir allumé)
• L’onduleur est raccordé à une prise de courant sous tension (2P+T)
• La tension d’alimentation est comprise dans les valeurs spécifiées
• Le fusible d’alimentation n’est pas grillé
• L’onduleur n’est pas en surcharge
• La batterie n’est pas complètement déchargée ou défectueuse Contrôle par Alarme Sonore : Problèmes Causes Possibles Solutions Bip toutes les 4 secondes Bip toutes les secondes Bip en continu L’onduleur est alimenté par la batterie Vérifier la tension d’entrée La batterie est déchargée Défaut onduleur Bip toutes les secondes Surcharge en sortie Bip en continu La batterie a peut-être besoin d’être remplacer ou besoin de maintenance Sauvegarder votre travail et éteindre votre matériel Contacter votre revendeur Vérifier voyant niveau de charge et retirer les charges non indispensables Remplacer la batterie INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 09 05 04 205 12

Dépannage Général : Problèmes Solutions Le câble d’alimentation n'est pas branché correctement Vérifier le branchement du câble La prise murale est défectueuse Contacter un électricien qualifié La sortie de l’onduleur est courtcircuitée ou en surcharge.

1. Débrancher toutes les charges

et vérifier que rien ne soit coincé dans les prises de sortie

2. S’assurer que les charges ne

sont pas défectueuses ou courtcircuitées en interne Le fusible interne est grillé Contacter votre revendeur Le courant est présent sur une partie des prises de sortie Vérifier les fusibles de sortie Pas de tension sur les prises de sortie

3. Vérifier les câbles de sorties.

4. S’assurer que la charge

n’excède pas la puissance maximale de l’onduleur La batterie n’est pas chargée Recharger la batterie pendant au moins 24 heures La batterie ne tient plus une charge complète due à son âge.

1. Recharger la batterie pendant

2. Remplacer la batterie

L’onduleur est en panne Sauvegarder votre travail et éteindre le matériel. Contacter votre revendeur L’onduleur est surchargé Vérifier l’état de la charge L’onduleur est en panne Contacter votre revendeur L’onduleur émet un signal sonore en continu L’onduler est en mode défaut Vérifier le tableau de contrôle par les alarmes sonores Les boutons poussoir ne réagissent pas

1. L’onduleur est en mode économie

2. Le bouton est cassé

1. Attendre un peu et réessayer

2. Contacter votre revendeur

L’onduleur ne démarre pas lorsqu'on appuie sur l'interrupteur marche/arrêt L’onduleur ne fournit pas de courant à la charge La batterie a une autonomie réduite Le voyant défaut onduleur s’allume Les équipements perdent en puissance tout en étant branchés à l’onduleur

Technologie Perf. Haute Fréquence Haute Densité En Ligne Puissance 750 VA 1000 VA 1500 VA 2000 VA 3000 VA Forme d’onde Protection Pseudo sinusoïdale Surcharge, court-circuit, température excessive et surtension + ligne tél/fax/modem Facteur de puissance Dimensions l x P x h (mm) Poids onduleur kg

• ce modèle a ses propres batteries CARACTERISTIQUES

PHYSIQUES DE L’ONDULEUR

Numéro de batterie Temps secouru (à pleine charge) Temps de recharge CARACTERISTIQUES PHYSIQUES DES ACCUMULATEURS EXTERNES 235 x 383 x 86,2 8,6* 9,6* 217 x 413,5 x 86,5 438 x 582 x 86,2 6,5 31,5* 8 prises + 1 prise secourue Connecteurs de sortie 6 prises secourues + prises 16A + protégées RJ11/45 modèle IEC (220V) 4 prises prises secourue protégée sRJ11/45 prises 6 prises + prises protégée une prise sRJ11/45 secourue 5 prises secourues secourue Connecteurs de sortie s + prises + prises protégées s24A + protégée modèle NEMA (110V) RJ11/45 prises protégée RJ11/45 sRJ11/45 Type de batterie CARACTERISTIQUES DE

5 mn minimum (avec châssis de batterie pour les modèles 1500 et 2000) 4 heures à 90% 3 heures à 90% après aps comp décharge décharge complète 217 x 413,5 x 86,5 438 x 582 x 86,2

Type de batterie 12V/7Ah 12V/9Ah 12V/5Ah Numéro de batterie Tension d’entrée Variation acceptable de tension Transfert Ligne Basse (mode large) CARACTERISTIQUES ENTREE 12V/5Ah

Tension de sortie CARACTERISTIQUES SORTIE (mode batterie)

Régulation Fréquence [50] ou [60] Hz + / - 1 Hz Mode Ligne 110% -0%, +8%; arrêt au bout de 3 mn. 150% -0%, +10%; arrêt au bout de 10 cycles. 110% ± 6%; arrêt après 30 secondes. 120 % ± 6 %; arrêt après 5 cycles. compatible avec les environnements Windows, Linux et Mac Mode batterie RS - 232 Contacts secs INTERFACE USB

en option en option Arrêt Total d’Urgence pas disponible

MODE SECTEUR Voyant « Line » allumé Mode Sauvegarde Voyant batterie clignotant toutes 4 les secondes Niveau Charge/Batterie Batterie Faible Mode Sauvegarde Batterie Faible Défaut Onduleur Surcharge Remplacement Batterie Environnement idéal Niveau sonore NORMES

pas disponible Défaut Onduleur ALARME SONORE

SNMP Défaut Site VOYANTS LUMINEUX [110/120/127 V] ou [220/230/240V] +/-5% RMS pour la variation totale de la tension batterie Sécurité/Fabrication Voyant défaut site allumé (pour les modèles 120V) Voyant de barres 4 segments – 0 - 25%: Voyant 4 allumé ; 26% - 50%: Voyants 4 et 3 allumés ; 51~75% : Voyants 4, 3 et 2 allumés ; 76~100% : 76% - 100%: Tous les 4 voyants allumés en ligne Voyant défaut allumé Voyant surcharge allumé Voyant batterie clignotant toutes les secondes Signal toutes les 4 secondes Signal toutes les secondes Signal en continu Signal toutes les secondes Signal toutes les secondes 0-40°C, 0 à 90% humidité rélative (sans condensation) < 45 dB
