MODE D'EMPLOI PX-50XM6A NEC

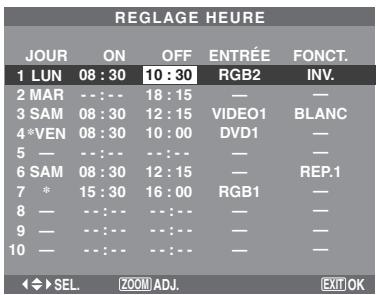

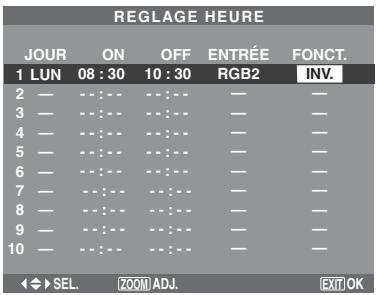

08 : 30 --:-08 : 30 08 : 30 --:-08 : 30 15 : 30

OFF 10 : 30 18 : 15 12 : 15 10 : 00 --:-12 : 15 16 : 00

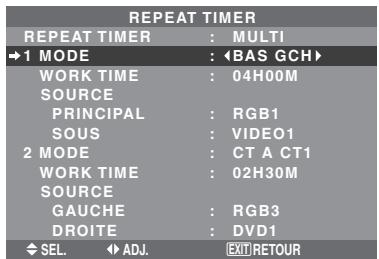

TIMER : MULTI : BTM LFT : 04H00M

: OFF PLE LINK : ON : ±0 : ±0 : 0 : 0 SEL.

Note: All products returned to NEC Corporation of America for service MUST have prior approval. To get approval, call NEC Corporation of America at 800-8360655. En-49 Manuel d’utilisation (Modèle à découpe d’image avancée) FRANÇAIS Recommandations importantes Précaution Veuillez lire avec attention ce manuel avant d’utiliser le moniteur à plasma et le conserver accessible pour s’y référer ultérieurement. ATTENTION..

DE L’UTILISATEUR. EN CAS DE PROBLEME, S’ADRESSER A UN REPARATEUR SPECIALISTE. Ce symbole est une mise en garde contre les risques d’électrocution que présentent certaines parties dépourvues d’isolation à l’intérieur de l’appareil. Il est donc dangereux d’établir le moindre contact avec ces parties. Ce symbole avertit l’utilisateur que d’importantes informations sont fournies sur le fonctionnement ou l’entretien de cet appareil. De ce fait, il faut lire attentivement ces instruc-tions pour éviter tout problèm. AVERTISSEMENT AFIN D’EVITER TOUT RISQUE D’INCENDIE OU D’ELECTROCUTION, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L’HUMIDITE. NE PAS BRANCHER LA PRISE D’ALIMENTATION POLARISEE DANS UNE PRISE MURALE AVEC UNE RALLONGE OU UN ADAPTATEUR MULTIPRISE SI LES FICHES NE PEUVENT ETRE INSEREES COMPLETEMENT. EVITER D’OUVRIR LE BOITIER CAR

CELUI-CI PROTEGE DES COMPOSANTS FONCTIONNANT

A HAUTE TENSION. EN CAS DE PROBLEME, S’ADRESSER A UN REPARATEUR SPECIALISTE. Avertissements et précautions de sécurité Ce moniteur à plasma a été conçu et fabriqu pour une utilisation fiable et durable. Il ne nécessite aucun entretien en dehors du nettoyage. Voir la section “Méthode de nettoyage du moniteur à plasma” plus loin. Le panneau à affichage plasma est constitué de fines particules d’images (cellules) dont plus de 99,99 % sont actives. Certaines d’entre elles ne produisent pas de lumière ou restent allumées. Pour des raisons de sécurité et pour éviter d’endommager l’appareil, lire attentivement les instructions suivantes. Pour éviter les risques d’éléctrocution et d’incendie:

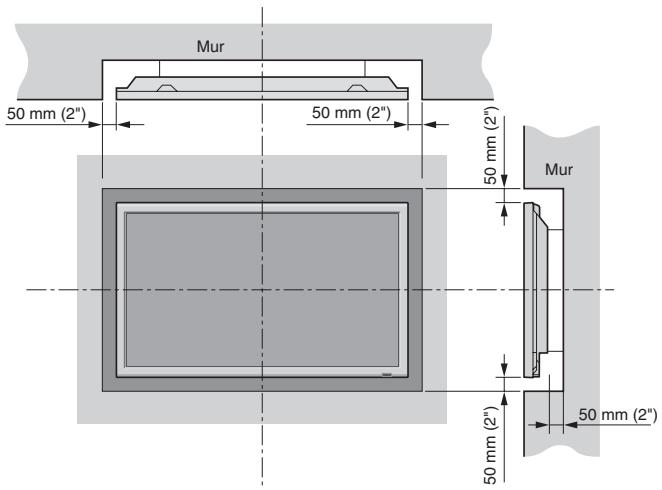

1. Laisser suffisamment d’espace autour de l’appareil pour la ventilation et

éviter toute augmentation excessive de la température interne. Ne pas couvrir les fentes d’aération ou installer l’appareil dans un endroit trop exigu. Si vous installez l’appareil dans un espace clos, assurezvous qu’il y ait suffisamment d’espace au dessus pour permettre l’air chaud de s’élever et de s’évacuer. Si la température du moniteur devient excessive, la protection contre les surchauffes entrera en action et coupera l’alimentation. Dans ce cas, éteindre l’appareil et débrancher le câble d’alimentation. Si la température de la pièce dans laquelle se trouve le moniteur est particulièrement élevée, déplacer celui-ci dans un endroit plus frais et attendre environ 60 minutes qu’il refroidisse. Si le problème persiste, prendre contact avec votre revendeur.

2. Ne pas raccorder la prise d’alimentation polarisée de ce périphérique à

une rallonge ou une prise murale si les fiches ne peuvent pas être complètement insérées.

3. Ne pas exposer cet appareil à la pluie ou à l’humidité.

4. Eviter d’endommager le câble d’alimentation et ne pas le modifier.

5. Débrancher le câble d’alimentation électrique pendant les orages ou les

longues périodes d’inactivité.

6. Ne pas ouvrir le boîtier protégeant les parties dangereuses fonctionnant

hauts voltages. Si l’appareil est endommagé de cette manière, la garantie sera annulée. De plus, les risques d’électrocution grave sont grands.

7. Ne pas essayer d’intervenir ou de réparer l’appareil. Le fabricant décline

toute responsabilité en cas de blessure corporelle ou de dégâts matériels résultant d’une opération d’entretien quelconque effectuée par des personnes non qualifiées ou résultant de l’ouverture du couvercle arrière. S’adresser au service après-vente autorisé.

8. Cet équipement doit être connecté à une prise secteur (MAIN) équipée

d’une mise à la terre.

9. La prise secteur doit se trouver près de l’équipement et doit être facile

d’accès. Pour éviter tout dommage et assurer une utilisation durable:

1. Utiliser seulement une alimentation en courant de 100 V à 240 V 50 Hz/60 Hz.

Toute utilisation prolongée avec un courant supérieur à 100 V à 240 V risque de diminuer la durée de vie de l’appareil et même de provoquer un incendie.

2. Manipuler l’appareil avec précautions lors de son installation, ne pas le

3. L’installer loin de toute source de chaleur ou de poussière. Ne pas

l’exposer au soleil.

4. Eviter la pénétration de liquides ou petits objets métalliques l’intérieur de

l’appareil. En cas d’incident de ce genre, débrancher le câble d’alimentation électrique et confier le moniteur à un service après-vente agréé.

5. Ne pas cogner ou rayer la surface de l’écran, des déformations de l’image

6. Pour un montage et une installation correcte, il est fortement

recommandé de faire appel à un revendeur agréé et qualifié.

7. Comme c’est le cas pour tout affichage à base de phosphore (comme

un moniteur CRT, par exemple), la puissance de lumière baisse graduellement au cours de la vie du panneau d’affichage à plasma.

8. Pour éviter tout risque de sulfuration, il est fortement conseillé de ne

pas installer l’appareil dans un vestiaire, un bain public ou un bain de source thermale.

9. Ne pas utiliser dans un véhicule en marche car l’unité pourrait tomber

ou glisser et provoquer des blessures.

10. Pour éviter l ‘inflammation ou les chocs électriques, ne pas placer l’unité

sur la tranche, à l’envers ou avec l’écran vers le bas ou vers le haut.

11. Pour éviter les risques d’incendie, ne placez aucune flamme nue (telle

qu’une bougie allumée) sur l’appareil. Méthode de nettoyage du moniteur à plasma:

1. Nettoyer le panneau avant et le cadre en procédant à l’aide d’un chiffon

doux et sec. Ne jamais utiliser de solvents du type alcool ou diluant pour le nettoyage de ces surfaces.

2. Nettoyer les prises d’aération du plasma en procédant à l’aide d’une

brosse à poils doux fixée à un aspirateur.

3. Pour garantir la bonne ventilation du moniteur, nettoyer les prises d’air

tous les mois. Un nettoyage plus fréquent peut s’avérer nécessaire selon les conditions environnantes dans lesquelles le moniteur à plasma est utilisé. Pour éviter les risques de brûlage du luminophore, les mesures suivantes sont recommandées: Comme tous les périphériques d’affichage à base luminophore et tous les autres affichages gaz plasma, les moniteurs plasma peuvent être sujets au brûlage du luminophore dans certaines circonstances. Certaines conditions d’utilisation, telles que l’affichage continu d’une image statique pour une durée prolongée, peuvent causer le brûlage du luminophore si aucune précaution n’est prise. Pour protéger votre investissement dans ce moniteur à plasma, veuillez suivre les directives et les conseils suivantes pour minimiser l’occurence le marquage de l’écran:

• S’assurer de mettre en marche et d’utiliser l’économiseur d’écran chaque fois que c’est possible, pendant l’utilisation avec une source d’entrée venant d’ un ordinateur.
• Afficher une image en mouvement aussi souvent que possible.
• Changer la position de l’affichage de menu de temps à autre.
• Toujours couper l’alimentation après la fin de l’utilisation du moniteur. Si le moniteur à plasma est en usage continu ou de longue durée, prendre les mesures suivantes afin d’éviter l’occurence le brûlage du luminophore:
• Abaisser le niveau de l’image (contraste, luminance) autant que possible, sans faire perdre la lisibilit de l’image.
• Afficher une image avec de nombreuses couleurs et graduations de couleur (par ex. des images photo-graphiques ou photo-réalistes).
• Créer un contenu d’image avec un contraste minimal entre les zones sombres et les zones claires, par exemple des caractères blancs sur un fond noir. Utiliser des couleurs complémentaires ou pastels le plus souvent possible.
• Eviter d’afficher des images avec peu de couleurs et des limites nettes et clairement définies entre les couleurs. Son de fonctionnement du moniteur plasma Le panneau du moniteur plasma est composé de pixels extrêmement fins et ces pixels émettent de la lumière en fonction des signaux vidéo reçus. Ce principe peut créer un bourdonnement ou un ronflement électrique venant du moniteur plasma. Veuillez également noter que la vitesse de rotation du ventilateur de refroidissement peut augmenter lorsque la température ambiante du moniteur plasma augmente. Lorsque cela se produit, il est possible que vous entendiez le moteur du ventilateur. Remarque: Les éléments suivants ne sont pas couverts par la garantie.
• Sons générés par le panneau, par exemple : Bruit du moteur de ventilateur, ronflement du circuit électrique / bourdonnement du panneau de verre. Contactez un revendeur agréé ou un revendeur de marque pour d'autres Fr-2 procédures qui conviendront le mieux à vos besoins particuliers. Avertissement AVERTISSEMENT Cet appareil est muni d’une fiche de mise à la terre (masse) à trois fils. Comme la fiche présente une troisième broche (de terre), elle ne peut se brancher que sur une prise de courant, prévue pour une mise à la terre. Si vous n’arrivez pas à insérer la fiche dans la prise de courant, contactez un électricien qualifié pour faire remplacer la prise par une qui soit mise à la terre. N’annulez pas la fonction de sécurité que procure cette fiche de mise à la terre. Ne pas utiliser dans une salle d’ordinateurs telle que définie dans la Norme pour la protection des ordinateurs électroniques/appareils de traitement des données ANSI/NFPA75. Cet appareil a été testé est trouvé conforme avec les limites des appareils numériques de classe B, conformément à l’article 15 du règlement FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé selon les instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n’y a aucune garantie que de telles interférences ne se produisent pas pour une installation particulière. Si cet appareil causait des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en mettant l’appareil hors et sous tension, vous être encouragé à essayer de corriger ces interférences à l’aide de l’une ou plusieurs mesures suivantes:
• Réorientez ou déplacez l’antenne réceptrice.
• Augmentez l’espace entre l’appareil est le récepteur.
• Connectez l’appareil sur une prise secteur appartenant à un circuit différent de celui sur lequel le récepteur est connecté.
• Consultez votre revendeur ou un technicien radio/ télévision expérimenté. Milieu de fonctionnement Température et humidité du milieu de fonctionnement: De 0 °C à +40 °C (de +32 °F à +104 °F); Humidité relative inférieure à 80 % (orifices de ventilation non obstrués) N’installez pas l’appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle). Mise au rebut de votre produit usagé La législation européenne, appliquée dans tous les Etats membres, exige que les produits électriques et électroniques portant la marque (à gauche) doivent être mis au rebut séparément des autres ordures ménagères. Ceci inclus les moniteurs plasma et leurs accessoires électriques. Lorsque vous mettez au rebut ces produits, veuillez suivre les recommandations des autorités locales et/ou demandez conseil au magasin qui vous a vendu le produit. Une fois ces produits mis au rebut, ils sont recyclés et de manière appropriée. Cet effort nous aidera à réduire les déchets et à maintenir au niveau minimum leurs conséquences négatives sur la santé humaine et sur l’environnement. La marque figurant sur les produits électriques et électroniques ne s’applique qu’aux Etats membres actuels de l’Union Européenne. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. REMARQUE : Lorsque vous utilisez un câble RGB (non fourni), utilisez un câble RGB comprenant une âme en ferrite (non fourni) à ses deux extrémités. Sinon, ce moniteur ne sera pas conforme aux normes FCC obligatoires. REMARQUE : Lorsque vous utilisez le câble d’alimentation (fourni) utilisez les âmes en ferrite fournies. Placez les âmes en ferrite (fournies) aux deux extrémités du câble d’alimentation (fournir) puis utilisez les colliers (fournis) pour fixer les âmes en ferrite (fournies) au câble d’alimentation (fourni) Sinon, ce moniteur ne sera pas conforme aux normes FCC obligatoires. ATTENTION Lorsque vous diposez de piles / batteries usées, veuillez vous conformer aux normes gouvernementales ou environnementales en vigueur dans votre pays ou région. Câble d’alimentation (fourni) Collier Collier tore tore ATTENTION REMARQUE : Lorsque vous utilisez un câble télécommande (non fourni), utilisez l’âme en ferrite fournie. Enroulez le câble télécommande (non fourni) autour de l’âme en ferrite (fournie) une fois, puis serrez la fermeture. Sinon, ce moniteur ne sera pas conforme aux normes FCC obligatoires. Il y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d’un type équivalent recommandé par le constructeur. Mettre au rebut les batteries usagées conformément aux instructions du fabricant. Câble à distance (non fourni) Vers le moniteur plasma tore Fr-3 Table des matière Recommandations importantes ..................... Fr-2 Table des matière ......................................... Fr-4 Contenu du colis ........................................................... Fr-4 Options ....................................................................... Fr-4 Installation .................................................. Fr-5 Ventilation requise pour le montage de l’ensemble ........... Fr-5 Créer un mur d’images ................................................. Fr-6 Fixation des câbles ....................................................... Fr-6 Faire attention lorsque le moniteur plasma est installé verticalement ............................................................ Fr-7 Comment utiliser la télécommande ................................. Fr-7 Mise en place et remplacement des piles ......................... Fr-7 Utilisation du mode télécommande à câble ...................... Fr-7 Distance de fonctionnement ............................................ Fr-7 Noms des composants et leur fonction ........... Fr-8 Vue de face ................................................................. Fr-8 Vue arrière / Raccordements ......................................... Fr-9 Télécommande ........................................................... Fr-12 Fonctions de base ....................................... Fr-13 POWER (MARCHE/ARRÊT) ......................................... Fr-13 Pour mettre en marche et arrêter l’appareil : .................. Fr-13 VOLUME ................................................................... Fr-13 Pour régler le volume sonore : ....................................... Fr-13 MUTE (SOURDINE) .................................................... Fr-13 Pour mettre le son en sourdine : ..................................... Fr-13 DISPLAY (AFFICHAGE) ................................................ Fr-13 Pour vérifier les réglages : ............................................. Fr-13 ZOOM NUMERIQUE .................................................. Fr-13 AUTO ADJUST (REGLAGE AUTO) ............................... Fr-13 Pour régler automatiquement le format et la qualité de l’image: ...................................................................... Fr-13 OFF TIMER (ARRÊT TEMPORISÉ) .................................. Fr-13 Réglage de la temporisation de l’alimentation : ............. Fr-13 Vérification du temps restant avant l’arrêt automatique: .... Fr-13 Annulation de la temporisation de l’alimentation: ......... Fr-13 Fonctionnement avec écran large (WIDE) ...... Fr-14 Visualisation sur grand écran (manuel) ......................... Fr-14 Visualisation de vidéos ou de disques laser vidéo .......... Fr-14 Visualisation d’images d’ordinateur sur le grand écran ............ Fr-15 Quand “TAILLE IMAGE” est mis sur “ARRET” ......... Fr-15 Opérations de DECOUPE D’IMAGE ................. Fr-16 Affichage de deux images en même temps sur l'écran ............. Fr-16 Opérations en mode côte-à-côte .................................... Fr-16 Opérations en mode image-dans-image ......................... Fr-17 Sélection des signaux d'entrée à afficher ........................ Fr-17 Zoomer les images ........................................................ Fr-17 Réglage des commandes OSM ...................................... Fr-17 Commandes OSM (MENUS ÉCRAN) ................. Fr-18 Opérations de menu ................................................... Fr-18 Arborescence de menus .............................................. Fr-19 Menu de réglage de l’image ........................................ Fr-21 Réglage de l’image ........................................................ Fr-21 Réglage du mode d’affichage en fonction de l’éclairage ambiant ....................................................................... Fr-21 Réduction du bruit de l’image (parasites) ...................... Fr-21 Réglage de la température de couleur ............................ Fr-21 Ajustement des couleurs à la qualité désirée .................. Fr-22 Modification de la courbe gamma ................................. Fr-22 Réglages des Tons Bas .................................................. Fr-22 Réglage des couleurs ..................................................... Fr-22 Menu des réglages audio ............................................ Fr-23 Réglage des aigus des graves et de la balance gauche/droit ................................................................ Fr-23 Réglage des emplacements des connecteurs audio ......... Fr-23 Menu des réglages de Réglage Image .......................... Fr-23 Réglage de la position, de la taille, de la finesse de l’image, de ses ajustements et du sous-balayage ......... Fr-23 Menu des réglages de Option1 .................................... Fr-24 Réglage du menu écran ................................................. Fr-24 Réglage des connecteurs BNC ....................................... Fr-24 Vérification des signaux transmis à la borne RGB1 ........... Fr-24 Réglage d’une image d’ordinateur vers l’écran de sélection de RGB correct ............................................ Fr-24 Réglage de l´image haute définition vers une taille d´ecran qui convient ................................................... Fr-25 Réglage de SELECT SKIP ............................................ Fr-25 Restauration des valeurs par défaut ............................... Fr-25 Menu des réglages de Option2 .................................... Fr-26 Sélection de l’alimentation pour images d’ordinateur ............. Fr-26 Indicateur POWER/STANDBY (MARCHE/VEILLE) .......... Fr-26 Fr-4 Réglage de l’image pour s’adapter au format cinéma .... Fr-26 Réduction de la rémanence de l’image sur l’écran ............. Fr-26 Réglage du niveau des gris pour les côtés de l’écran ..... Fr-28 Réglage de la taille de l’écran pour une entrée vidéo S1/S2 .......................................................................... Fr-29 Réglage du format image pour les signaux d’entrée RGB ...... Fr-29 Réglage du niveau des noirs et du signal pour un signal DVI .................................................................. Fr-29 Réglage de PROTOCOLE ............................................. Fr-29 Réglage de CloseCaption .............................................. Fr-30 Réglage du contraste de CloseCaption ........................... Fr-30 Menu des réglages de OPTION3 ................................. Fr-30 Utilisation de la minuterie ............................................. Fr-30 Réglage du mode Power ON ......................................... Fr-32 Mise en/hors fonction des commandes du panneau avant ....... Fr-32 Mise en/hors fonction de la transmission des télécommandes par câble ............................................ Fr-33 Réglage du mode répétition ........................................... Fr-33 Régler le code à distance de la télécommande ............... Fr-33 Réglage du numéro d’identification (Numéro ID) ......... Fr-33 Réglage du mur d’images .............................................. Fr-34 Menu des réglages de OPTION4 ................................. Fr-36 Effacement de l’image de l’écran secondaire lorsqu’il n’y a pas de signal d’entrée ........................... Fr-36 Affichage de l’image en entier lors du fonctionnement du DIGITAL ZOOM ................................................... Fr-36 Affichage d’images fixes sur l’écran secondaire ............ Fr-37 Commutation rapide de la source d’entrée ..................... Fr-37 Affichage de l’information comme un texte .................. Fr-38 Menu des réglages de OSM Avancé ............................ Fr-38 Passage au mode menu .................................................. Fr-38 Menu des réglages de LANGAGE ................................ Fr-38 Sélection de la langue des menus ................................... Fr-38 Menu des réglages de TV SYSTÈMES ............................ Fr-39 Sélection du format du signal vidéo ............................... Fr-39 Menu des réglages de SIGNAL INFORMATION ............ Fr-39 Vérification des fréquences, polarités des signaux d’entrée, et de la résolution ......................................... Fr-39 Commande Externe .................................... Fr-40 Application ................................................................ Fr-40 Connexions ............................................................... Fr-40 Type de connecteur: D-Sub à 9 broches mâle ................ Fr-40 Paramètres de communication ..................................... Fr-40 Codes de commande extérieure (Référence) .................. Fr-40 Fonctions des broches ................................. Fr-40 Connecteur mini D-sub à 15 broches (analogique) ......... Fr-40 Connecteur DVI-D à 24 broches (numérique) ................. Fr-40 Mini prise stéréo 1/8 (non fournie) pour REMOTE IN/OUT ................................................... Fr-41 Connexion avec STB .................................... Fr-41 Dépannage ................................................. Fr-42 Tableau des signaux pris en charge par l’appareil ... Fr-43 Caractéristiques ......................................... Fr-47 Garantie limitée Moniteurs Plasma ....................... Fr-50 Contenu du colis 䡺 Moniteur à plasma (⳯1) 䡺 Cordon d’alimentation (⳯1, 3 m/9,8 pieds) 䡺 Télécommande (⳯1) 䡺 Piles AAA (⳯2, Piles au manganèse pour la télécommande) 䡺 Manuels (Guide rapide et CD-ROM) 䡺 Âmes en ferrite pour cordon d’alimentation (⳯2), bandes pour cordon d’alimentation (⳯2) 䡺 Âme en ferrite pour câble télécommande (⳯2) 䡺 Serre-câbles (⳯3), Colliers à perles (⳯3) Options
• Unité de montage mural
• Unité de montage au plafond
• Unité de montage incliné
• Haut-parleurs amovibles Installation Le socle-support optionnel peut être attaché au moniteur à plasma selon l’une des deux méthodes suivantes :

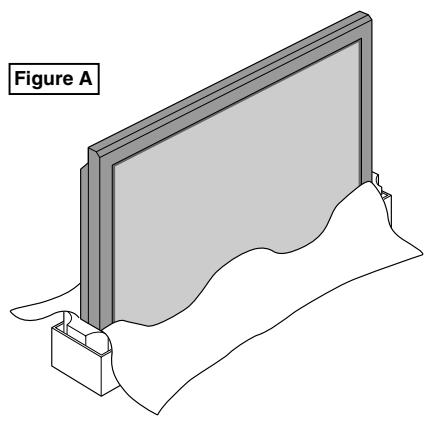

• Position verticale. (Voir la figure A)

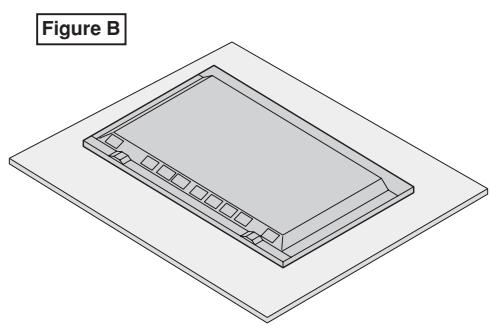

• Position horizontale avec l’écran face vers le bas (Voir la figure B). Poser la feuille de protection, enveloppant le moniteur dans son emballage, sous la surface de l’écran pour la protéger contre les rayures.
• Ne pas toucher ou saisir l’écran pendant le transport de l’appareil.
• Cet appareil ne peut pas être installé indépendamment. S’assurer d’utiliser un support ou une unité de montage d’origine. (Unité de montage mural, support, etc.)
• Pour effectuer une installation et un mon-tage corrects, il est recommandé de faire appel au concessionnaire spécialisé et agréé. Si la procédure de montage n’est pas correctement suivie, l’appareil peut être endommagé et l’installateur s’expose à des risques de blessure. La garantie de l’appareil ne couvre pas les dégâts occasionnés par une installation. ATTENTION
• Installez l’appareil en suivant les instructions du manuel de l’unité optionnelle.
• Installez l’appareil à un endroit stable et à niveau, assez résistant pour supporter le poids.
• Utilisez les attaches spécifiées pour l’installation.
• Après l’installation, assurez-vous de prendre les mesures nécessaires pour éviter que l’appareil ne tombe.
• Assurez-vous de déplacer ou d’installer l’appareil avec l’aide d’une autre personne (ou plusieurs).
• N’utilisez le que le kit ou support de montage fourni par le fabricant et les options listées ci-après. Figure B Ventilation requise pour le montage de l’ensemble 50 mm (2") 50 mm (2") 50 mm (2") Afin de dissiper la chaleur, laisser un espace libre entre les objets environnants comme indiqué sur le schéma lors de l’installation. Mur 50 mm (2") Figure A Fr-5 Mur 50 mm (2") Créer un mur d’images Grâce aux possibilités de l’affichage matriciel, il est possible de créer un mur vidéo 2⳯2, 3⳯3, 4⳯4, 5⳯5, 5⳯1, 1⳯5.

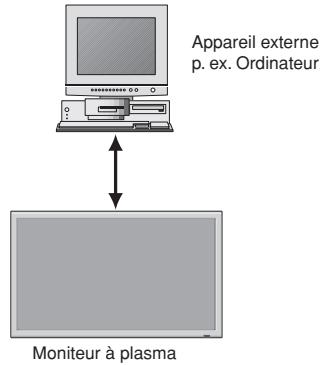

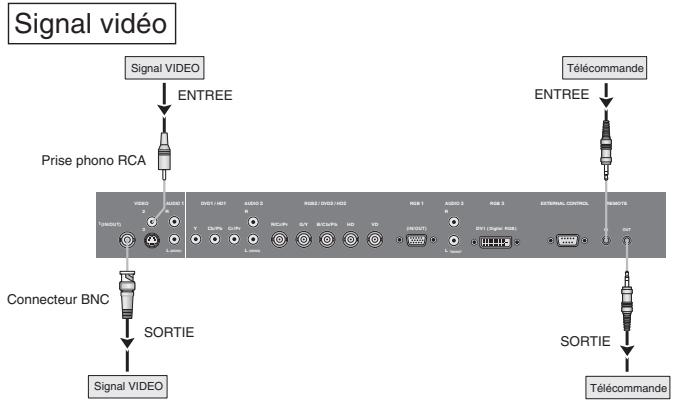

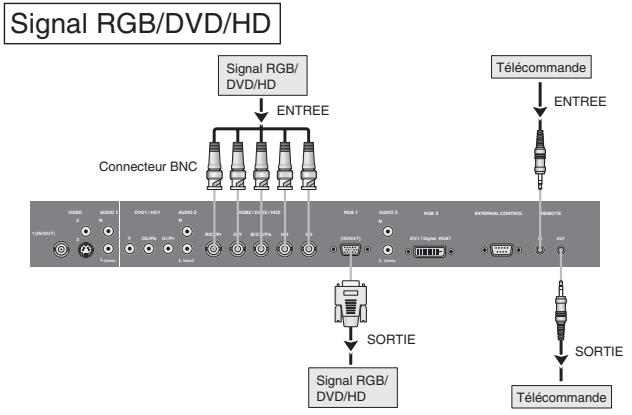

• Raccorder les câbles signal et les câbles télécommande comme illustré ci-dessous. Signal vidéo Signal RGB/DVD/HD Signal VIDEO Télécommande Signal RGB/ DVD/HD Télécommande ENTREE ENTREE ENTREE ENTREE Prise phono RCA Connecteur BNC

(MONO) Connecteur BNC SORTIE SORTIE SORTIE Signal VIDEO SORTIE Signal RGB/ DVD/HD Télécommande Télécommande Remarque:

1. Les bornes VIDEO1 et RGB1 sont utilisables en INPUT (entrée) et OUTPUT (sortie).

Si LOOP OUT (MODE RÉPÉTITION) est sur MARCHE, ne pas raccorder un signal OUTPUT provenant d’un autre appareil sous peine de charge excessive et de détérioration de cet autre appareil. 2. Il n’est pas possible de mettre LOOP OUT (MODE RÉPÉTITION) sur MARCHE quand des signaux sont entrés par la borne RGB1.

3. Il est possible de mettre LOOP OUT (MODE RÉPÉTITION) sur MARCHE quand des signaux sont entrés par la borne

RGB1 si l’alimentation électrique (POWER) est sur ON (marche). Informations

• Pour mettre des signaux en boucle avec un autre écran d’affichage à plasma, régler la fonction LOOP OUT (MODE BOUCLE) sur MARCHE.

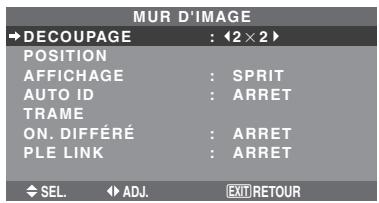

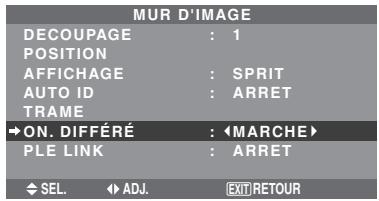

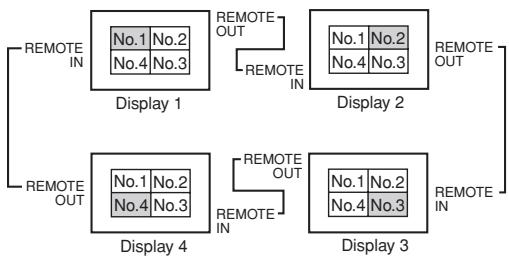

• Pour créer un mur d’images, régler les options du menu MUR D’IMAGE en conséquence.
• Pour le raccordement de moniteurs, utiliser un câble BNC de 1 m à 2 m (3,3 pieds à 6,6 pieds) de long (d’un type disponible dans le commerce).
• Si la qualité de l’image est médiocre, ne pas raccorder la borne sortie du moniteur. Raccorder les signaux composites aux bornes INPUT (entrée) respectives du moniteur en procédant à l’aide d’un amplificateur de distribution (d’un type disponible dans le commerce).
• Avec la fonction mur d’images, la projection sur 4 écrans est approximative si le signal est inférieur à 1024⳯768, 60 Hz.
• Il est particulièrement recommandé d’utiliser un amplificateur de distribution lorsque vous utilisez 3⳯3 écrans ou un mur vidéo.
• Lorsque vous bouclez de plasma à plasma, un câble de conversion D-Sub – 5BNC mâle à 15 broches de 1 m à 2 m de long est nécessaire. Fixation des câbles En utilisant les serre-câbles et les colliers à perles fournis avec l’écran à plasma, groupez les câbles de signal et les câbles audio à l’arrière de l’appareil pour les connecter à l’écran. 42XM5 50XM6 60XM5 Dos de l’appareil Dos de l’appareil trous de fixation Pour fixer Insérer q dans un trou de fixation, puis encastrer w à l’arrière de q pour fixer le collier. Les colliers sont conçus pour être difficile à détacher une fois qu’ils sont en position. Veuillez les fixer avec précaution. Les câbles peuvent être orientés vers la droite ou vers la gauche. Dos de l’appareil trous de fixation trous de fixation Regroupez les différents câbles et fixezles à l’aide des colliers à perles fournis. Ne permettez pas qu’une force trop importante soit exercée sur les extrémités des câbles. Fr-6 Pour libérer A l’aide de pinces, tordre le collier de 90° et le tirer vers l’extérieur. Dans certains cas, il se peut que le collier ait été détérioré au fil du temps et qu’il se trouve endommagé lorsqu’on le retire. Faire attention lorsque le moniteur plasma est installé verticalement Côté supérier OPTION1 MENU/ENTER VOLUME DOWN

• Utilisez l’unité en option. Contactez votre magasin d’achat lors de l’installation.

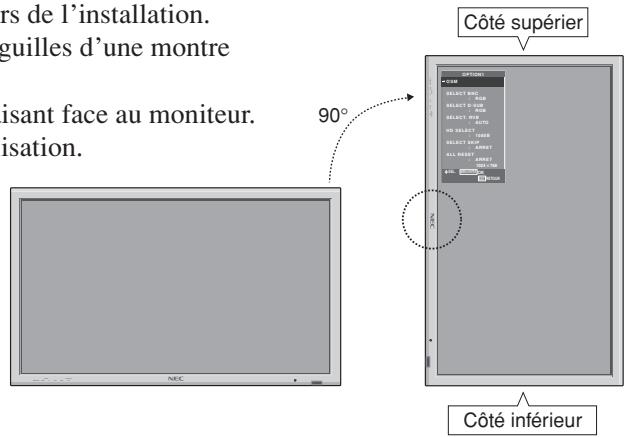

• Lors de l’installation, faites pivoter de 90° dans le sens des aiguilles d’une montre en faisant face au moniteur.
• Après installation, vérifiez avec la marque de logo NEC en faisant face au moniteur.

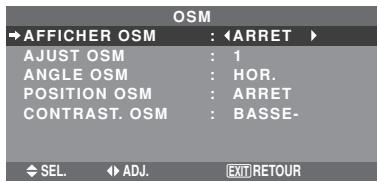

• Assurez-vous de régler “ANGLE OSM” sur “V” lors de l’utilisation.
• Le fait de ne pas tenir compte de cet avertissement peut entraîner un dysfonctionnement. OSM SELECT BNC : RGB SELECT D-SUB : RGB

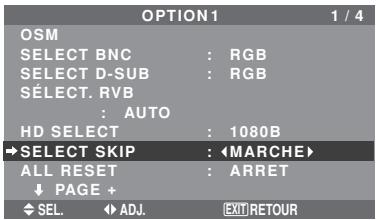

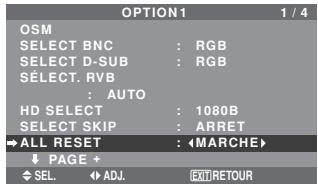

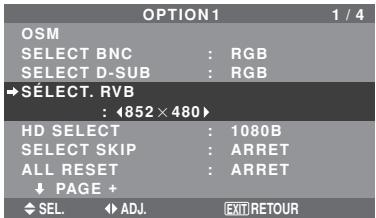

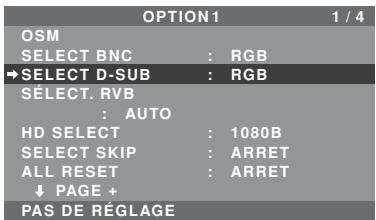

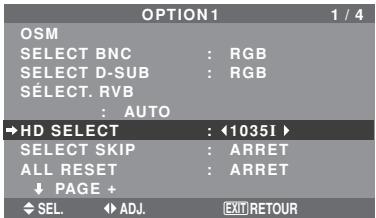

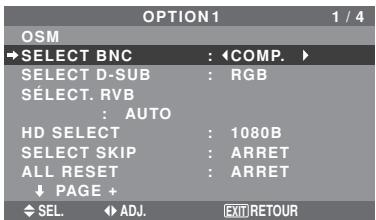

: AUTO HD SELECT : 1080B SELECT SKIP : ARRET ALL RESET : ARRET 1024ⴒ768

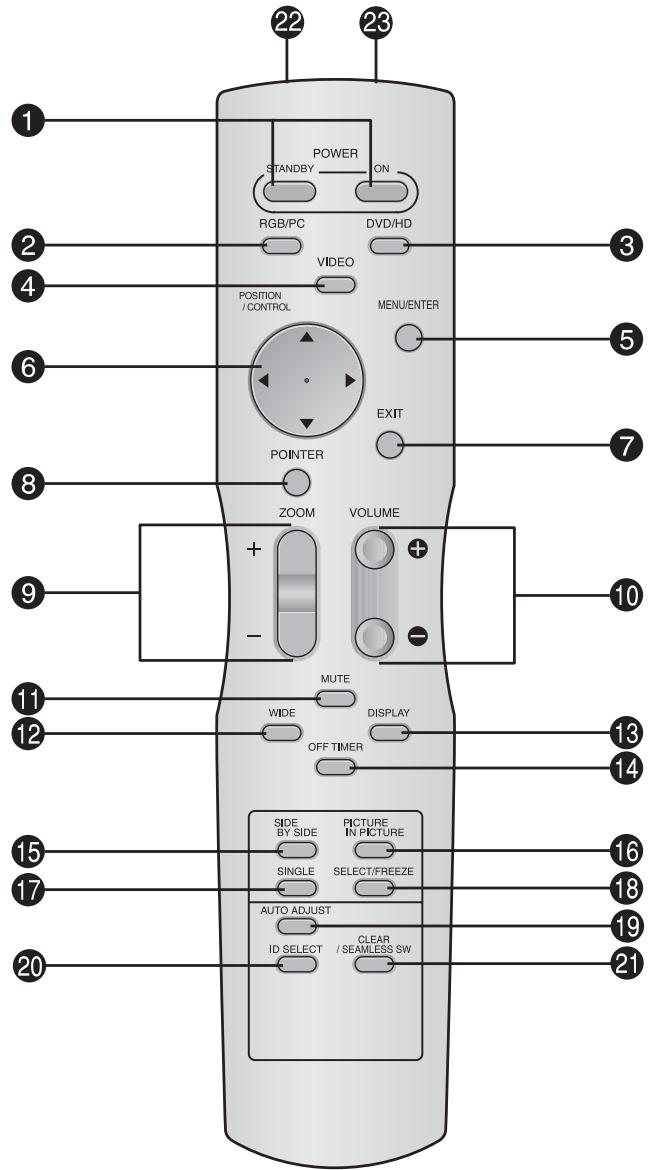

EXIT RETOUR Comment utiliser la télécommande Mise en place et remplacement des piles Piles à utiliser : Veuillez utilisez des piles de format AAA (R03) ou AAA (LR03). Insérer les 2 piles “AAA” en respectant bien les polarités.

1. Appuyer et ouvrir le couvercle.

2. Aligner les piles en fonction des marques

situées dans le boîtier. MENU/ENTER RIGHT/+ INPUT SELECT / EXIT Distance de fonctionnement

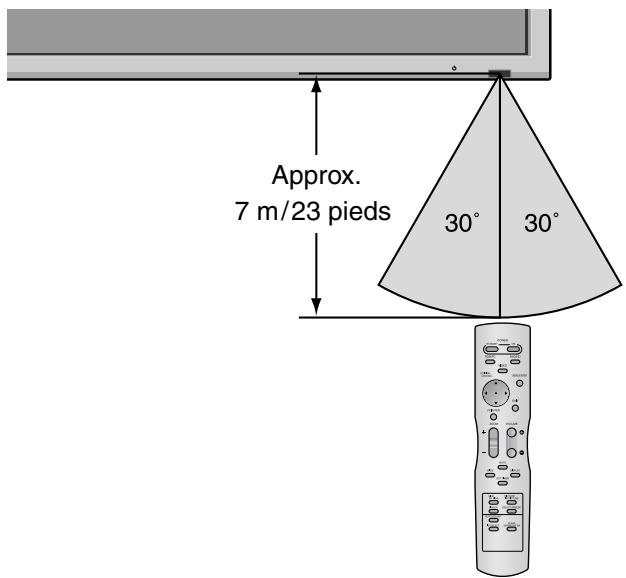

• Utiliser la télécommande à une distance d’environ 7 m/23 pieds du capteur du signal de télécommande et selon un angle horizontal et vertical d’environ 30°.
• La télécommande peut ne pas fonctionner si le capteur sur le moniteur est exposé directement au soleil ou à une lumière artificielle de forte intensité ; il en va de même si un obstacle est interposé entre la télécommande et le capteur du moniteur.

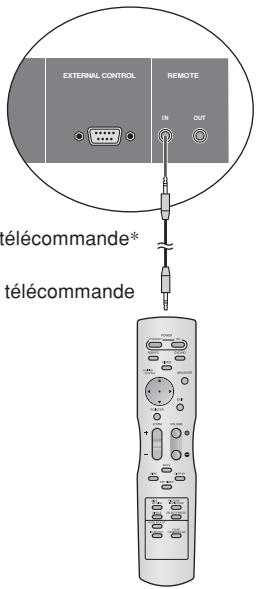

Approx. 7 m/23 pieds Utilisation du mode télécommande à câble Connecter le câble de télécommande* à la prise de télécommande de la télécommande et à la borne "REMOTE IN" du moniteur. Lorsque le câble est connecté, le mode commute automatiquement à la télécommande à câble. Lorsque le mode de télécommande à câble est utilisé, la télécommande peut être utilisée, même si aucune pile n’est insérée. EXTERNAL CONTROL LEFT/- Côté inférieur

• N’utilisez que les piles spécifiées.
• Assurez-vous que vous insérez les piles correctement en suivant les indications

• Ne pas faire tomber ou manipuler incorrectement la télécommande.
• Ne pas mouiller la télécommande. Si la télécommande est mouillée, l’essuyer immédiatement.
• Eviter de l’exposer à la chaleur et à l’humidité.
• Lorsque la télécommande n’est pas utilisée pendant une longue période, enlever les piles.
• Ne pas utiliser des piles neuves avec des piles usées en même temps, et ne pas utiliser des piles de marques différentes en même temps.
• Ne pas démonter les piles, ne pas les chauffer, et ne pas les jeter au feu.
• Lors de l’utilisation de la télécommande sans câble, s’assurer de débrancher le câble de télécommande de la borne REMOTE IN (télécommande) du moniteur. REMOTE

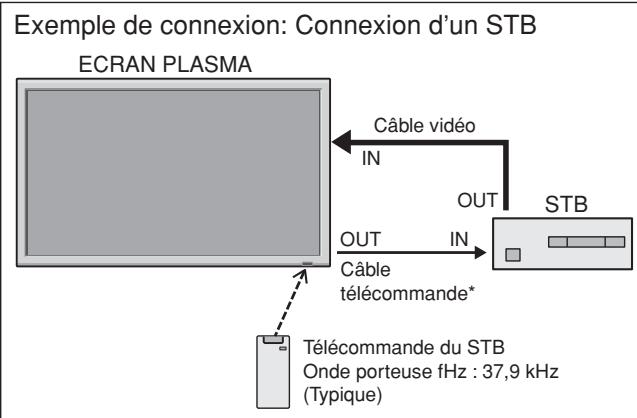

OUT Câble de télécommande* Vers la prise télécommande

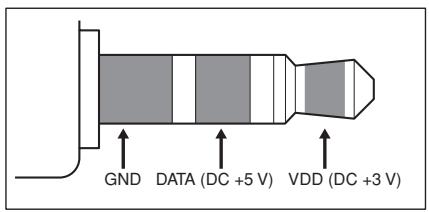

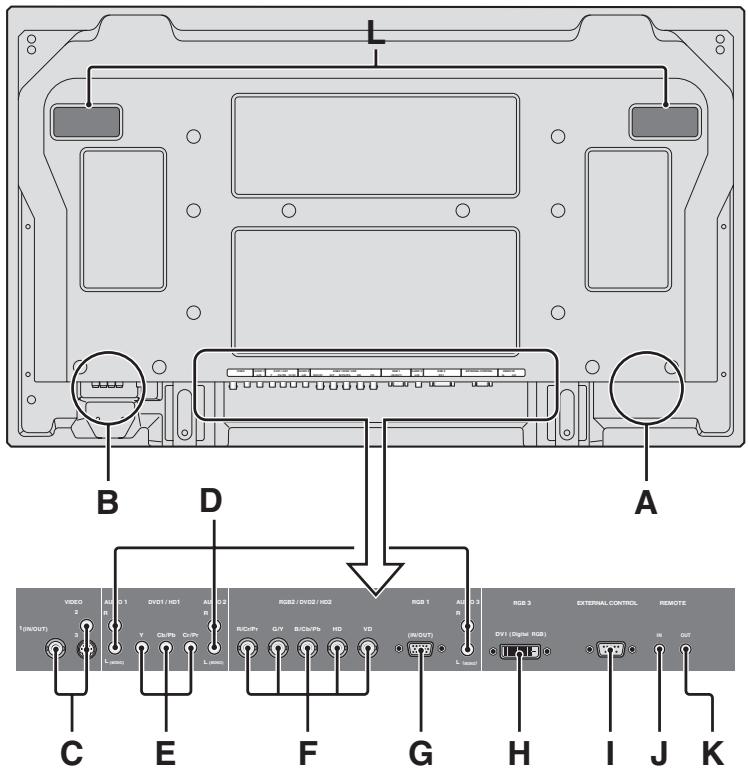

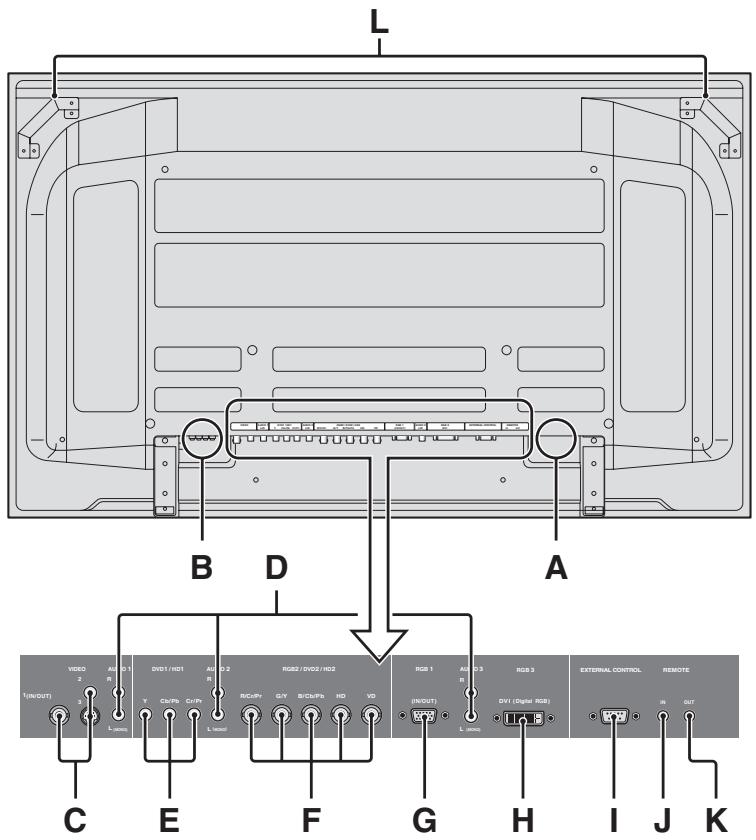

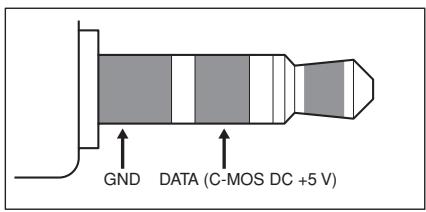

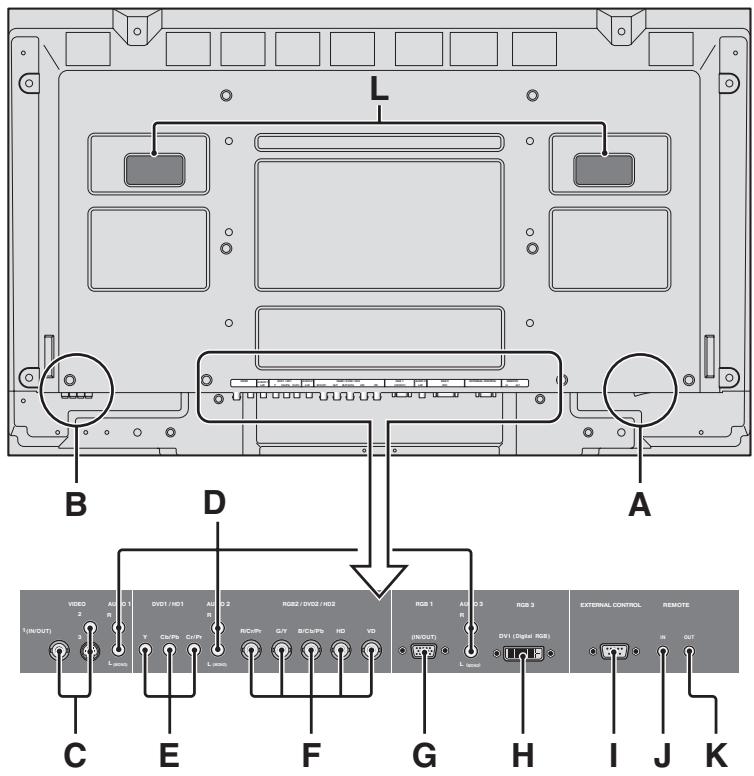

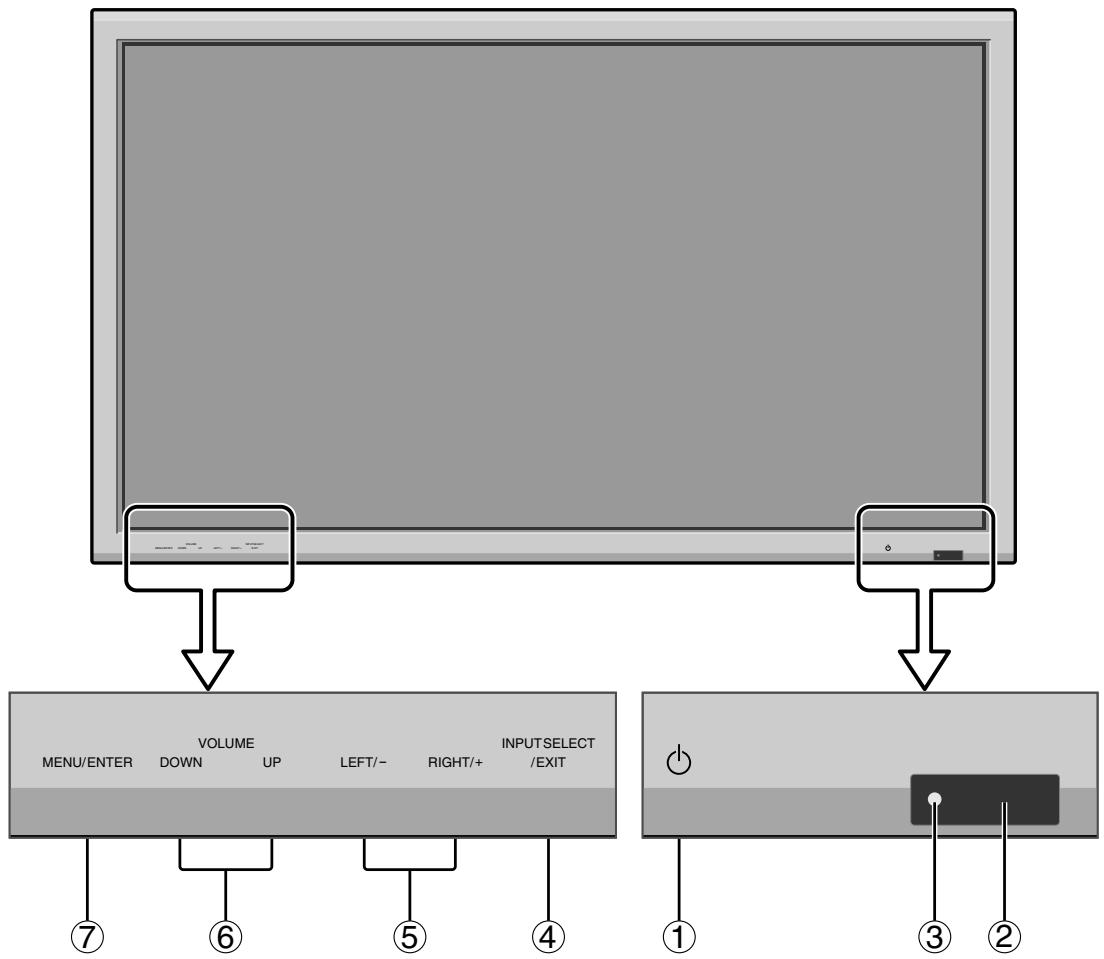

• Le mini-câble stéréo 1/8 n’est pas fourni. Fr-7 Noms des composants et leur fonction Vue de face MENU/ENTER MENU/ENTER

q Alimentation électrique Met en marche ou arrête le moniteur.

t LEFT/– et RIGHT/+ (GAUCHE/ – et DROITE/ +) Les fonctions telles que les boutons CURSEUR ( / ) sont utilisées pour régler les paramètres de l’image en mode de menu à l’écran (OSM). w Fenêtre du capteur des signaux de télécommande Reçoit les signaux de la télécommande. y VOLUME plus fort et moins fort Réglage du volume. Fonctionne comme les boutons du CURSEUR (▲/▼) dans le mode d’affichage des menus (OSM). e Indicateur POWER/STANDBY (MARCHE/VEILLE) S’allume en vert ........ quand l’appareil est en marche. S’allume en rouge ..... quand l’appareil est en veille. r INPUT SELECT/EXIT (SELECTION DE L’ENTREE / u MENU/ENTER (UTILISER L’APPAREIL) Affiche le mode de menus sur l’écran (OSM) et affiche le menu principal. SORTIE) Commute l’entrée. Fonctionne comme les boutons EXIT dans le mode d’affichage des menus (OSM). AVERTISSEMENT Le commutateur de Marche/Arrêt ne déconnecte pas totalement l’affichage plasma de l’alimentation secteur. Fr-8 Vue arrière / Raccordements 42XM5

D’ALIMENTATION ELECTRIQUE CA) Branchement du câble d’alimentation fourni avec l’appareil. G RGB1 (mini D-sub à 15 broches) Raccorder ici les signaux RGB analogiques provenant d’un ordinateur ou autre. Ce connecteur peut être utilisé en entrée ou en sortie. B EXT SPEAKER L et R (HP EXT. G et D) Connexions des haut-parleurs (option). Bien respecter la polarité. Raccorder le câble (positif) à la borne EXT SPEAKER et le câble (négatif) à la borne EXT SPEAKER pour chaque canal GAUCHE et DROIT. Voir le mode d’emploi des haut-parleurs. H RGB3 (DVI à 24 broches) Connecter un signal numérique (TMDS) à partir d’une source équipée d’une sortie DVI. Cette entrée peut être réglée pour une utilisation avec une source RGB3.

C VIDEO1, 2, 3 (BNC, RCA, S-Video) Raccorder ici les magnétoscopes (VCR), les lecteurs de DVD ou les vidéoscopes. VIDEO1 peut être utilisé en entrée ou en sortie.

EXTERNAL CONTROL (COMMANDE

EXTÉRIEURE) Cette borne est à utiliser pour la commande et le contrôle extérieurs (par RS-232C) du moniteur.

Pour permettre la commande à distance câblée, raccorder le câble de télécommande au jack télécommande de la télécommande.

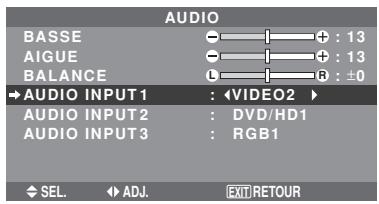

D AUDIO1, AUDIO2, AUDIO3

Bornes audio. Cette entrée est sélectionnable. Régler le type d’image vidéo à afficher sur l’écran de menu.

Pour permettre une commande à distance câblée, raccorder le câble de télécommande au jack REMOTE IN de l’autre moniteur d’affichage.

Connexions pour DVD, lecteur laser vidéo haute définition, etc. L Poignées Utiliser lors de l’installation ou du transport du moniteur plasma.

RGB2: Entrée du signal RGB analogique et du signal de synchronisation. DVD2/HD2: Vous pouvez connecter ici des DVD, des sources Haute Définition, des disques lasers, etc. Cette entrée peut être réglée pour une utilisation avec une source RGB ou composant. Fr-9 Vue arrière / Raccordements 50XM6

D’ALIMENTATION ELECTRIQUE CA) Branchement du câble d’alimentation fourni avec l’appareil. G RGB1 (mini D-sub à 15 broches) Raccorder ici les signaux RGB analogiques provenant d’un ordinateur ou autre. Ce connecteur peut être utilisé en entrée ou en sortie. B EXT SPEAKER L et R (HP EXT. G et D) Connexions des haut-parleurs (option). Bien respecter (positif) à la borne la polarité. Raccorder le câble EXT SPEAKER et le câble (négatif) à la borne EXT SPEAKER pour chaque canal GAUCHE et DROIT. Voir le mode d’emploi des haut-parleurs. H RGB3 (DVI à 24 broches) Connecter un signal numérique (TMDS) à partir d’une source équipée d’une sortie DVI. Cette entrée peut être réglée pour une utilisation avec une source RGB3.

C VIDEO1, 2, 3 (BNC, RCA, S-Video) Raccorder ici les magnétoscopes (VCR), les lecteurs de DVD ou les vidéoscopes. VIDEO1 peut être utilisé en entrée ou en sortie.

EXTERNAL CONTROL (COMMANDE

EXTÉRIEURE) Cette borne est à utiliser pour la commande et le contrôle extérieurs (par RS-232C) du moniteur.

Pour permettre la commande à distance câblée, raccorder le câble de télécommande au jack télécommande de la télécommande.

D AUDIO1, AUDIO2, AUDIO3

Bornes audio. Cette entrée est sélectionnable. Régler le type d’image vidéo à afficher sur l’écran de menu.

Pour permettre une commande à distance câblée, raccorder le câble de télécommande au jack REMOTE IN de l’autre moniteur d’affichage.

Connexions pour DVD, lecteur laser vidéo haute définition, etc. L Poignées Utiliser lors de l’installation ou du transport du moniteur plasma.

RGB2: Entrée du signal RGB analogique et du signal de synchronisation. DVD2/HD2: Vous pouvez connecter ici des DVD, des sources Haute Définition, des disques lasers, etc. Cette entrée peut être réglée pour une utilisation avec une source RGB ou composant. Fr-10 Vue arrière / Raccordements 60XM5

D’ALIMENTATION ELECTRIQUE CA) Branchement du câble d’alimentation fourni avec l’appareil. G RGB1 (mini D-sub à 15 broches) Raccorder ici les signaux RGB analogiques provenant d’un ordinateur ou autre. Ce connecteur peut être utilisé en entrée ou en sortie. B EXT SPEAKER L et R (HP EXT. G et D) Connexions des haut-parleurs (option). Bien respecter la polarité. Raccorder le câble (positif) à la borne EXT SPEAKER et le câble (négatif) à la borne EXT SPEAKER pour chaque canal GAUCHE et DROIT. Voir le mode d’emploi des haut-parleurs. H RGB3 (DVI à 24 broches) Connecter un signal numérique (TMDS) à partir d’une source équipée d’une sortie DVI. Cette entrée peut être réglée pour une utilisation avec une source RGB3.

C VIDEO1, 2, 3 (BNC, RCA, S-Video) Raccorder ici les magnétoscopes (VCR), les lecteurs de DVD ou les vidéoscopes. VIDEO1 peut être utilisé en entrée ou en sortie.

EXTERNAL CONTROL (COMMANDE

EXTÉRIEURE) Cette borne est à utiliser pour la commande et le contrôle extérieurs (par RS-232C) du moniteur.

Pour permettre la commande à distance câblée, raccorder le câble de télécommande au jack télécommande de la télécommande.

D AUDIO1, AUDIO2, AUDIO3

Bornes audio. Cette entrée est sélectionnable. Régler le type d’image vidéo à afficher sur l’écran de menu.

Pour permettre une commande à distance câblée, raccorder le câble de télécommande au jack REMOTE IN de l’autre moniteur d’affichage.

Connexions pour DVD, lecteur laser vidéo haute définition, etc. L Poignées Utiliser lors de l’installation ou du transport du moniteur plasma.

RGB2: Entrée du signal RGB analogique et du signal de synchronisation. DVD2/HD2: Vous pouvez connecter ici des DVD, des sources Haute Définition, des disques lasers, etc. Cette entrée peut être réglée pour une utilisation avec une source RGB ou composant. Fr-11 u EXIT Appuyer sur ce bouton pour sortir des commandes OSM dans le menu principal. Appuyer sur ce bouton pendant l’affichage d’un sous-menu pour retourner au menu précédent. i POINTER Appuyer sur ce bouton pour afficher le pointeur. o ZOOM (+ /–) Elargit ou réduit la taille de l’image. !0 VOLUME (+ /–) Réglage du volume sonore. !1 MUTE Met le son en sourdine. !2 WIDE Appuyer sur ce bouton pour sélectionner et changer le format d’image. La touche “WIDE” (large) ne fonctionne pas pour tous les signaux. !3 DISPLAY Affiche la source sélectionnée à l’écran. !4 OFF TIMER Active la temporisation de la coupure de l’alimentation.

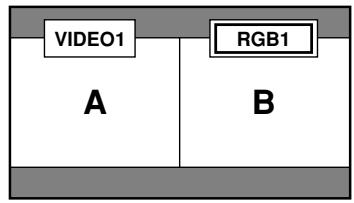

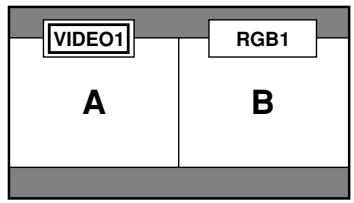

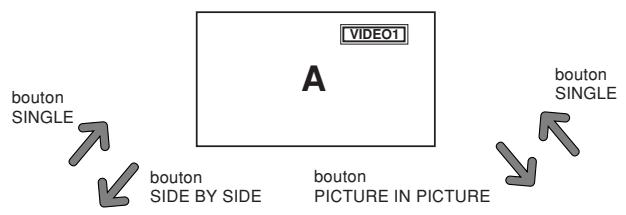

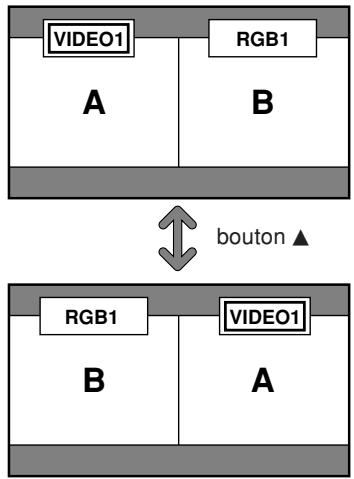

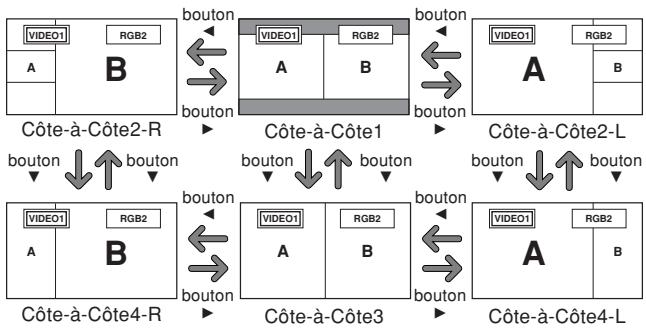

Appuyez sur cette touche pour afficher des images en mode côte-à-côte.

!6 PICTURE IN PICTURE

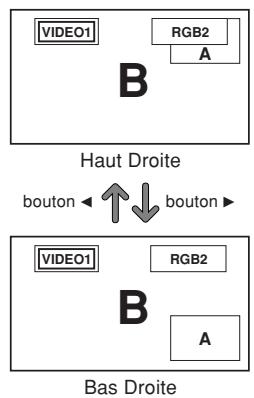

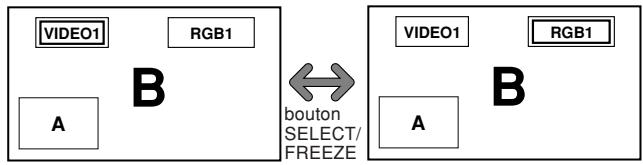

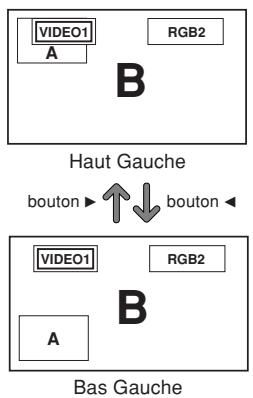

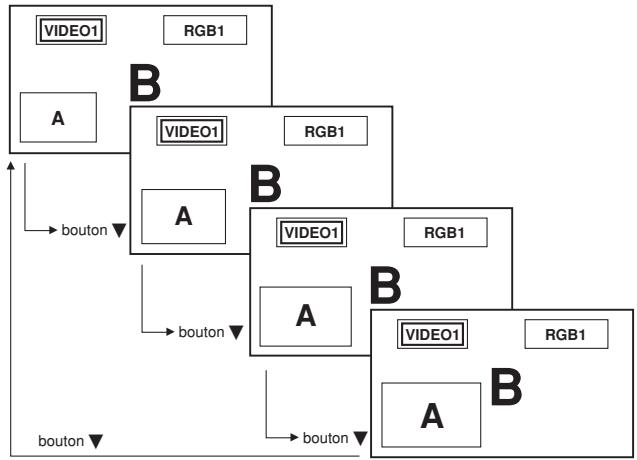

Appuyez sur cette touche pour afficher des images en mode image dans l’image. !7 SINGLE Annule le mode de division de l’écran. !8 SELECT/FREEZE Appuyer sur cette touche pour sélectionner l'image active en mode d'écran multi. Lorsque la fonction GEL IMAGE est en fonctionnement, cette touche peut être utilisée pour afficher les images fixes sur le sous-écran. POWER ON/STANDBY (Alimentation électrique) AUTO ADJUST Allume/met l’appareil en attente. Appuyer sur cette touche pour que les réglages de piqué, (Cela ne fonctionne pas quand l’indicateur POWER/ ajustement d'image, position et contraste soient STANDBY de l’appareil principal est éteint.) automatiquement effectués. Appuyer également sur cette RGB/PC touche pour faire passer automatiquement le format Appuyer sur cette touche pour choisir RGB/PC comme source. d'écran en mode ZOOM avec la légende superposée ne RGB/PC peut aussi être sélectionné en utilisant le bous'affichant complètement que lorsque l'image contient des ton INPUT SELECT sur le moniteur. parties sombres au-dessus et au-dessous. DVD / HD ID SELECT (SÉLECT. ID) Appuyer sur cette touche pour choisir DVD/HD Entrer le numéro d’identification (ID) dans la comme source. télécommande. Cette télécommande n’est utilisable DVD/HD peut aussi être sélectionné en utilisant le bouqu’avec un écran d’affichage de même numéro d’ID. ton INPUT SELECT sur le moniteur. Quand plusieurs écrans sont utilisés simultanément, VIDEO leur commande peut s’effectuer individuellement. Appuyer sur cette touche pour choisir VIDÉO comme

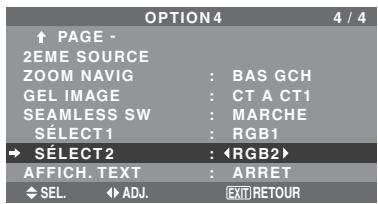

@1 CLEAR (EFFACER)/SEAMLESS SW

• VIDEO1 → VIDEO2 → VIDEO3 Pour effacer le numéro entré à l’aide de la touche ID SELECT. VIDÉO peut aussi être sélectionné en utilisant le bouLorsque la fonction SEAMLESS SW est en ton INPUT SELECT sur le moniteur. fonctionnement, cette touche peut être utilisée pour MENU/ENTER commuter rapidement la source d’entrée. Appuyer sur ce bouton pour accèder aux commandes OSM. Transmetteur de signaux de la télécommande Appuyer sur ce bouton pendant l’affichage du menu Transmet les signaux de commande à distance. principal pour aller dans les sous-menus. Prise Jack de la télécommande CURSOR (▲ / ▼ / / ) Insérer la fiche du câble de télécommande (Le mini-câble Utiliser les touches pour sélectionner des articles ou stéréo 1/8) lors de l’utilisation de la télécommande reliée des réglages ainsi que pour effectuer les réglages ou par câble. Fr-12 commuter l’affichage. Télécommande

Fonctions de base POWER (MARCHE/ARRÊT) Informations Paramètre AUTO ADJUST MARCHE Lorsqu’une entrée RGB (image fixe) est sélectionnée: Le réglages de piqué, ajustement d’image, position et contraste seront automatiquement effectués. Lorsque une entrée RGB (image animée), VIDEO ou Y/Pb/Pr (composantes) est sélectionnée: Le format d’image passe automatiquement en mode ZOOM avec la légende superposée ne s’affichant complètement que lorsque l’image contient des parties sombres au-dessus et au-dessous. Pour mettre en marche et arrêter l’appareil :

1. Relier le câble d’alimentation à une prise active du secteur.

2. Appuyer sur la touche d’alimentation électrique (Power)

(de l’appareil). Le voyant POWER/STANDBY (MARCHE/VEILLE) sur le moniteur s’allume en rouge pour indiquer que ce dernier est en veille.

3. Appuyer sur la touche POWER ON (de la télécommande)

pour mettre le moniteur en marche. Le voyant POWER/STANDBY (MARCHE/VEILLE) sur le moniteur s’allume en vert pour indiquer que ce dernier est alimenté.

4. Pour mettre l’appareil hors tension, appuyer sur la touche

POWER STANDBY (de la télécommande) ou sur la touche Power (alimentation électrique) de l’appareil. Le voyant POWER/STANDBY (MARCHE/VEILLE) sur le moniteur s’allume en rouge pour indiquer que ce dernier est en veille (uniquement lorsqu'on éteint l'appareil avec la télécommande). OFF TIMER (ARRÊT TEMPORISÉ) Réglage de la temporisation de l’alimentation : La temporisation d’alimentation peut être réglée pour que le moniteur s’éteigne seul au bout de 30, 60, 90 ou 120 minutes.

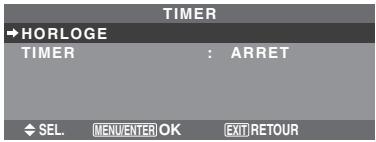

1. Appuyer sur la touche OFF TIMER pour régler la temporisation à 30 minutes.

2. Appuyer sur la touche OFF TIMER jusqu’à l’obtention

de la durée souhaitée.

3. La temporisation commence à partir du moment où le menu disparaît.

• 30 → 60 → 90 → 120 → 0 VOLUME Pour régler le volume sonore :

1. Pour amener le volume sonore au niveau souhaité, appuyer

et laisser le doigt sur la touche VOLUME (du boîtier de télécommande ou de l’appareil).

2. Appuyer et maintenir le doigt sur la touche VOLUME

(de la télécommande ou du moniteur) pour réduire le volume jusqu’au niveau souhaité. ARRET HORL 30 MUTE (SOURDINE) Vérification du temps restant avant l’arrêt automatique:

1. Une fois la temporisation réglée, appuyer une nouvelle

fois sur la touche OFF TIMER.

2. Le temps restant avant l’arrêt automatique est affiché puis

disparaît après quelques secondes.

3. Pendant les cinq dernières minutes de temporisation, le

temps restant s’affiche jusqu’à l’arrêt automatique. Pour mettre le son en sourdine : Appuyez sur la touche MUTE de la télécommande pour couper le son ; appuyez de nouveau pour le rétablir. DISPLAY (AFFICHAGE) Pour vérifier les réglages :

1. Appuyer sur le bouton DISPLAY pour afficher le mode

2. L’indication disparaît au bout d’environ trois secondes si

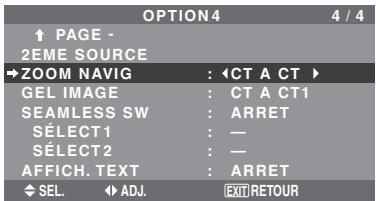

la touche n’est pas actionnée. ARRET HORL 28 ZOOM NUMERIQUE Le zoom numérique définit la position des images et élargit les images.

1. (S’assurer que ZOOM NAVIG est à l’arrêt.)

Appuyer sur la touche POINTER pour l’afficher.( ) Pour modifier la taille de l’image : Appuyer sur le bouton ZOOM+ et élargir l’image. Le pointeur prend la forme d’ une loupe. ( Une pression sur le bouton ZOOM- va réduire la taille de l’image et la remettre à sa taille d’origine. Annulation de la temporisation de l’alimentation:

1. Appuyer sur la touche OFF TIMER deux fois de suite.

2. La temporisation est annulée.

Pour modifier la position de l’image : Sélectionner la position avec les boutons ▲▼ .

2. Appuyer sur la touche POINTER pour le faire disparaître.

AUTO ADJUST (REGLAGE AUTO) Pour régler automatiquement le format et la qualité de l’image: Appuyer sur la touche AUTO ADJUST. Fr-13 Remarque: Après que l’alimenation est coupée par le mode de temporisation… Un courant de faible intensité est toujours envoyé au moniteur. Si l’on doit quitter les lieux ou ne pas utiliser le système pendant une durée prolongée, il est préférable de couper complètement l’alimentation du moniteur. Fonctionnement avec écran large (WIDE) Visualisation sur grand écran (manuel) L’image est agrandie sur les axes vertical et horizontal tout en conservant les proportions originales. *Utiliser ce mode pour les films de format cinéma (large), etc. Cette fonction permet de sélectionner un des sept formats d’écran. Visualisation de vidéos ou de disques laser vidéo

1. Appuyer sur la touche WIDE de la télécommande.

2. Dans les 3 secondes qui suivent...

Appuyer de nouveau sur cette touche WIDE. Les formats d’écran défilent dans la séquence suivante: Format d’écran 2.35:1

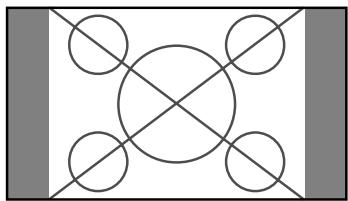

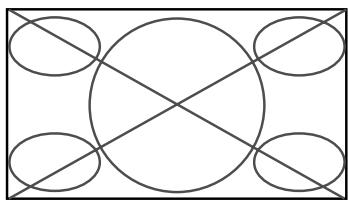

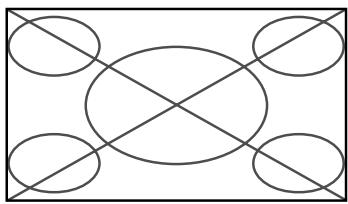

• NORMAL→ COMPLET→ STADIUM→ ZOOM → 2.35:1 → 14:9 → UNDERSCAN Image originale Perte d’informations de chaque côté A l’entrée d’un signal 720P ou 1080I: COMPLET ↔ 2.35:1 Lors de l’affichage d’images Multi Ecran: NORMAL ↔ COMPLET L’image filmée comprimée est agrandie au format de l’écran dans un rapport de 2,35:1. Aucune bande noire n’est visible en haut ou en bas de l’image mais certaines informations sont perdues dans les marges gauche et droite.
• Cette fonction est active quand le signal d’entrée est de type vidéo, composante (480I, 480P, 576I, 576P, 720P, 1080I) ou RGB (signal 525P ou 625P fourni par un changeur de trame).
• Si une bande noire apparaît en haut ou en bas de l’image en plein page écran, choisir le format d’écran 2,35:1 pour éviter les marques de phosphore. Format d’écran NORMAL (4/3) L’écran affiche l’image normale.
• L’image a les mêmes proportions que les images vidéo avec un rapport 4/3. Format d’écran 14:9 Format d’écran COMPLET L’image est affichée avec un rapport 14:9.
• Cette fonction est disponible pour les signaux d’entrée de type vidéo, composante (480I, 480P, 576I, 576P) ou RGB (signal 525P ou 625P provenant d’un convertisseur de balayage). L’image est étirée sur le plan horizontal.
• Les images compressées sur le plan horizontal sont étirées sur le plan horizontal et affichées sur la largeur totale de l’écran. (Les images normales sont étirées sur le plan horizontal.) Format d’écran UNDERSCAN Régler “UNDERSCAN” sur “MARCHE” dans “REGLAGE IMAGE”. Les télévisions ordinaires rognent les images (surbalayage). Afin de restaurer l’image dans son intégralité, sélectionner UNDERSCAN. Format d’écran STADIUM L’image est agrandie sur les axes vertical et horizontal avec des rapports différents.
• Utiliser ce format d’écran pour regarder les émissions de vidéo normales (4/3) sur la totalité du grand écran. Sous-balayage Sur-balayage

• Du bruit d’image ou une bordure noire peut apparaître à proximité du bord de l’écran en fonction du composant connecté.
• L’affichage continu dans ce format d’écran pendant une période prolongée peut entraîner une rétention d’image.
• Lorsque le signal Macrovision est entré, la luminosité peut changer. Format d’écran ZOOM Fr-14 Remarque: ne pas laisser l’affichage en mode 4:3 pendant une trop longue période de temps. Il y a risque de vieillissement des luminophores. Visualisation d’images d’ordinateur sur le grand écran Format d’écran COMPLET Commuter vers le mode grand écran pour agrandir l’image 4/3 et remplir l’écran en entier.

1. Appuyer sur la touche WIDE de la télécommande.

2. Dans les 3 secondes qui suivent …

Appuyer de nouveau sur cette touche WIDE. Les formats d’écran défilent dans la séquence suivante: L’image est agrandie horizontalement et verticalement. Format d’écran ZOOM

• NORMAL → COMPLET → ZOOM Lors de l’affichage d’images Multi Ecran: NORMAL ↔ COMPLET Format d’écran NORMAL (4/3 et SXGA 5/4) Lors d’une entrée de signaux Large (wide). REELLE L’image a les mêmes proportions qu’une image d’ordinateur. Format d’écran COMPLET L’image est à résolution réelle. COMPLET L’image est étirée sur le plan horizontal. Format d’écran ZOOM Informations 䡵 Résolutions disponibles Voir la page Fr-43 pour plus de détails sur la sortie d’affichage des différents standards VESA pouvant être utilisés sur le moniteur. 䡵 Paramètre “TAILLE IMAGE” Lorsque le paramètre “TAILLE IMAGE” est sur ARRET, le format des images de l’entrée RGB est REELLE au lieu de NORMAL. 䡵 Lors d'une entrée de signaux wide VGA* de 852 (848) points ✕ 480 lignes ayant une fréquence verticale de 60 Hz et une fréquence horizontale de 31,7 (31,0) kHz Sélectionner une option appropriée pour le mode SÉLECT. RVB en consultant le “Tableau des signaux pris en charge” à la page Fr-43. Lors d'une entrée de signaux Large (wide). Format d’écran COMPLET Quand “TAILLE IMAGE” est mis sur “ARRET”
• Ceci ne peut pas être réglé sur certains modèles. Dans ce cas, la taille “REELLE” ne sera pas affichée. Les formats d’écran défilent dans la séquence suivante:

• “VGA”, “SVGA” et “SXGA” sont des marques déposées de IBM, Inc. - Etats-Unis.

• REELLE → COMPLET → ZOOM Format d’écran REELLE (VGA, SVGA 4:3) Remarque: ne pas laisser l’affichage en mode 4:3 pendant une trop longue période de temps. Il y a risque de vieillissement dlr luminophor es. L’image est à résolution réelle. Fr-15 Opérations de DECOUPE D’IMAGE Affichage de deux images en même temps sur l'écran Opérations en mode côte-à-côte Pour changer le format de l’image, appuyer sur le bouton 䊴 䊳 ou ▼ du curseur.

• Il se peut qu’une image de l’entrée RGB ne soit pas affiché sur ces modes, en fonction des caractéristiques du signal d’entrée.

1. Appuyer sur la touche pour sélection un mode d’écran

par les modes d’écran simple, côte à côte et image dans image. bouton VIDEO1

Côte-à-Côte4-L Pour afficher alternativement une image à droite et à gauche, appuyer sur le bouton 䊱 du curseur. VIDEO1 Ecran auxiliaire VIDEO1 bouton bouton

bouton PICTURE IN PICTURE bouton 䊱 Remarque: L’image A et l’image B sur l’écran ci-dessous n’ont pas toujours la même hauteur. Informations Il se peut que les opérations de découpe d’image ne fonctionnent pas, selon la combinaison de signaux d’entrée. Dans le tableau suivant, “嘷” signifie Oui, “⳯” signifie Non. VIDEO2 VIDEO3 Images VIDEO1 affichées sur VIDEO2 l’écran VIDEO3

secondaire/ DVD/HD1 gauche DVD/HD2

Pour activer une image donnée, appuyer sur le bouton SELECT/FREEZE. Images affichées sur l’écran principal/droit (Sélect1) VIDEO1 RGB1 VIDEO1 RGB1

bouton SELECT/ FREEZE 䡵 Il se peut que les opérations de découpe d’image ne fonctionnent pas, selon le type des signaux RGB. Fr-16 VIDEO1 RGB1

Opérations en mode image-dans-image Pour changer de position sur l’écran secondaire, appuyer sur le bouton 䊴 ou 䊳 du curseur. VIDEO1 bouton RGB2 RGB2 VIDEO1

Sélection des signaux d'entrée à afficher

1. Appuyer sur la touche SELECT/FREEZE pour rendre

active l'image désirée.

2. Appuyer sur la touche RGB/PC, VIDEO ou DVD/HD.

À chaque pression sur la touche, le signal d'entrée sélectionné change. On peut également utiliser le bouton INPUT SELECT du moniteur pour changer la sélection.

1. Appuyez sur la touche SELECT/FREEZE pour activer

2. Utilisez la touche POINTER et la touche ZOOM ⴐ/ⴑ

pour agrandir l’image. Pour les détails, voir “ZOOM NUMERIQUE” à la page Fr-13. bouton VIDEO1

Bas Gauche Bas Droite Pour changer le format de l’écran secondaire, appuyer sur le bouton ▼ du curseur. VIDEO1

Réglage des commandes OSM

1. Appuyer sur la touche SELECT/FREEZE pour rendre

active l'image désirée.

2. Appuyer sur la touche MENU/ENTER pour afficher le

3. Régler les paramètres selon ses préférences.

Pour plus d'informations, voir “Commandes OSM (MENUS ÉCRAN)” à la page Fr-18. RGB1

Remarque: En mode écran multi, certaines fonctions des commandes OSM ne sont pas disponibles. RGB1

Pour activer une image donnée, appuyer sur le bouton SELECT/FREEZE. VIDEO1

Fr-17 Commandes OSM Opérations de menu Remarque: Le menu principal disparaît en appuyant sur le bouton EXIT (sortie). La fenêtre OSM s’affiche sur l’écran exactement comme indiqué sur le schéma.

• Selon le mode dans lequel se trouve l’écran, l’OSM peut montrer un affichage différent. Dans l’explication, l’affichage OSM est illustré en gros plan.

EXIT EXIT SEL. ARRET EXIT EXIT Ce chapitre décrit l’utilisation des menus et des rubriques sélectionnées.

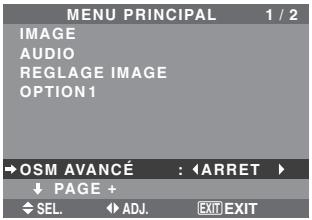

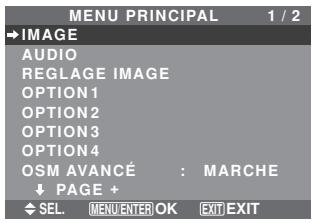

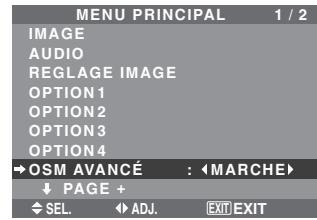

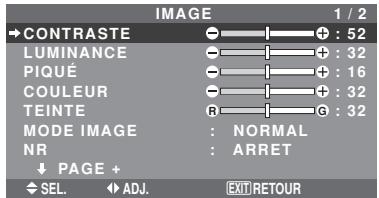

1. Appuyer sur la touche MENU/ENTER de la

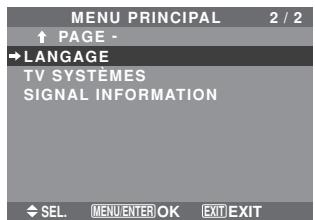

télécommande pour accéder au MENU PRINCIPAL. MENU PRINCIPAL IMAGE AUDIO REGLAGE IMAGE OPTION 1 OSM AVANCÉ PAGE +

• L’écran réel peut être différent de ceux montrés dans ce manuel. 1/2 ARRET EXIT EXIT MENU PRINCIPAL PAGE LANGAGE

SIGNAL INFORMATION 2/2 EXIT EXIT

2. Appuyer sur les flèches ▲ ▼ de la télécommande pour

sélectionner le menu souhaité.

3. Appuyer sur la touche MENU/ENTER de la

télécommande pour activer le sous-menu ou la rubrique souhaitée. IMAGE CONTRASTE LUMINANCE PIQUÉ COULEUR TEINTE MODE IMAGE PAGE + SEL. ADJ.

4. Régler le niveau ou modifier le réglage de la rubrique

souhaité à l’aide des touches la télécommande.

5. Le réglage ou le paramétrage est mémorisé.

La modification devient la référence jusqu’à nouveau paramétrage.

6. Répéter les étapes 2 à 5 pour régler un paramètre

supplémentaire ou appuyer sur la touche EXIT (sortie) de la télécommande pour retourner au menu principal.

• Lors du réglage à l’aide de la barre au bas de l’écran, appuyez sur la touche ou dans les 5 secondes. Si vous ne le faites pas, la configuration actuelle est sauvegardée et l’écran précédent apparaît. Fr-18 Arborescence de menus :La partie hachurée indique la valeur par défaut. ←→: Appuyer sur le bouton ou pour régler. :Les rubriques du menu sont accessibles dans une fenêtre réglée quand OSM AVANCÉ est réglé sur MARCHE. MENU PRINCIPAL SOUS-MENU SOUS-MENU 2 IMAGE CONTRASTE LUMINANCE PIQUÉ COULEUR TEINTE MODE IMAGE TEMP. COUL

REFERENCE NON NON NON NON NON NON NON NON NON Fr-36 Fr-36 Fr-36 Fr-36 Fr-37 Fr-37 Fr-37 Fr-38 Fr-38 REFERENCE NON NON OUI OUI Uniquement lorsque RÉGLAGE AUTO est désactivé. RGB uniquement. “TAILLE IMAGE” et “REELLE” ne s’appliquent qu’aux écrans de type 50 et 60 pouces. “TON BAS” ne s’applique qu’aux écrans de type 50 pouces. Informations Restauration des réglages par défaut (réglage d’usine) Sélectionner “ALL RESET” sous le menu de OPTION1. Noter que cette action restaure tous les réglages d’usine par défaut. Fr-20 Fr-38 Fr-38 Fr-39 Fr-39 Menu de réglage de l’image Informations 䡵 Mode d’affichage CINEMA1, 2: Choisir ce mode pour visionner une cassette vidéo dans une pièce sombre. Les images sont plus foncées et plus fines, comme sur un écran de cinéma. Pour une image plus sombre, sélectionner CINEMA2. NORMAL: Ce mode s’utilise pour regarder la VIDEO dans une pièce éclairée. CLAIR: Ce mode fournit des images plus claires que le mode NORMAL. Les images sont dynamiques avec une nette différence entre les zones claires et les zones sombres. DEFAUT: S’utilise pour restaurer les réglages d’usine par défaut. Réglage de l’image Le contraste, la luminance, le piqué, la couleur et la teinte peuvent être réglés à la demande. Exemple: Régler le contraste Sur “CONTRASTE” dans le menu “IMAGE”, réglez le contraste. IMAGE CONTRASTE LUMINANCE PIQUÉ COULEUR TEINTE MODE IMAGE PAGE + SEL. ADJ.

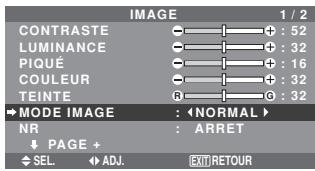

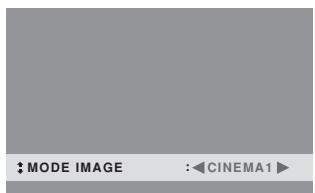

NORMAL ARRET EXIT RETOUR : 52 CONTRASTE Remarque: Si le message “PAS DE RÉGLAGE” apparaît... Vérifier qu’en entrant dans le sous-menu IMAGE que le MODE IMAGE n’est pas réglé sur DEFAUT. Réduction du bruit de l’image (parasites) Utiliser ce réglage si le bruit de l’image est du à une mauvaise réception ou à la qualité médiocre de la cassette vidéo. Exemple: Réglage de “NR-3” Informations 䡵 Écran de réglage de l’image CONTRASTE: Règle le contraste de l’image. LUMINANCE: Règle la LUMINANCE de l’image. PIQUÉ: Règle le piqué de l’image. Règle le détail de l’image de l’affichage VIDEO. COULEUR: Règle la densité de la couleur. TEINTE: Règle la teinte de l’image. Réglage pour une couleur de peau naturelle, du fond, etc. 䡵 Réglage des images d’ordinateur Pour les images d’ordinateur, seul le contraste et la LUMINANCE peuvent être réglés. 䡵 Restauration des réglages par défaut (réglage d’usine) Appuyer sur la touche “DEFAUT” des option de réglage du “MODE IMAGE”. Sur “NR” dans le menu “IMAGE”, sélectionnez “NR-3”. IMAGE CONTRASTE LUMINANCE PIQUÉ COULEUR TEINTE MODE IMAGE PAGE + SEL. ADJ.

NR-3 Sur “TEMP. COUL” dans le menu “IMAGE”, sélectionnez “HAUTE”. NORMAL ARRET EXIT RETOUR

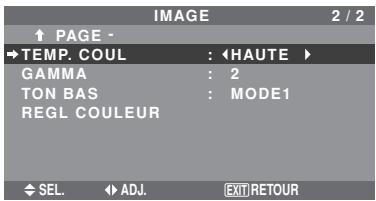

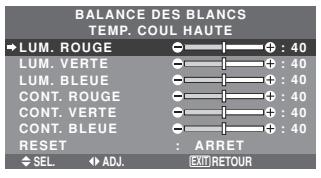

NORMAL ARRET Réglage de la température de couleur Utiliser cette fonction pour regler le ton de la couleur produit par l’affichage plasma. Exemple: Réglage sur “HAUTE” Sur “MODE IMAGE” dans le menu “IMAGE”, sélectionnez “CINEMA1”. IMAGE

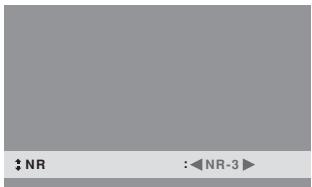

• “NR” signifie réduction du bruit.
• Cette fonction réduit le bruit de l’image (parasites). 䡵 Niveaux de réduction de bruit Il existe trois types de réduction du bruit (parasites). Chacun opère avec une intensité différente pour réduire les parasites. L’effet devient plus fort au fur et à mesure que le nombre augmente (dans l’ordre NR-1 → NR-2 → NR-3). ARRET: Désactive la réduction de bruit. Réglage du mode d’affichage en fonction de l’éclairage ambiant Quatre modes d’affichage sont disponibles pour obtenir la meilleure image selon l’éclairage ambiant. Exemple: Sélection du mode “CINEMA1” CONTRASTE LUMINANCE PIQUÉ COULEUR TEINTE MODE IMAGE PAGE + SEL. ADJ.

GAMMA TON BAS REGL COULEUR CINEMA1 SEL. ADJ. 2/2 HAUTE MODE1 EXIT RETOUR Informations 䡵 Réglage de la température de la couleur BASSE -: Plus de rouge BASSE +: Un peu plus de rouge MEDIUM: Normal (un peu plus de bleu) HAUTE: Plus de bleu Fr-21 Ajustement des couleurs à la qualité désirée Pour le réglage de la balance du blanc dans chaque température de couleur pour la qualité de couleur souhaitée, procéder de la manière suivante. Exemple : Réglage du “LUM. ROUGE” de la température de couleur “HAUTE” Régler “OSM AVANCÉ” sur “MARCHE” dans le MENU PRINCIPAL. Sur “TEMP. COUL” dans le menu “IMAGE”, sélectionnez “HAUTE”, puis appuyez sur la touche MENU/ENTER. L’écran “BALANCE DES BLANCS” apparaît. Sur “LUM. ROUGE”, réglez l’équilibre de blanc.

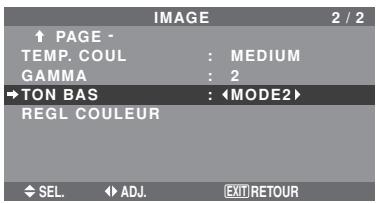

Réglages des Tons Bas Vous pouvez choisir entre 2 modes de reproduction des tons. Cette fonction est particulièrement efficace pour les images sombres.

• Cette fonction est disponible uniquement pour le type 50 pouces. Exemple : Réglage sur “MODE2” Régler “OSM AVANCÉ” sur “MARCHE” dans le MENU PRINCIPAL. Sur “TON BAS” dans le menu “IMAGE”, sélectionnez “MODE2”. IMAGE PAGE : TEMP. COUL GAMMA TON BAS REGL COULEUR

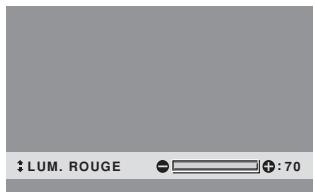

: 70 LUM. ROUGE SEL. Modification de la courbe gamma Cette fonction permet de régler la luminosité dans la zone des tons moyens sans modifier les ombres et les mises en lumière. Exemple : Réglage sur “3” Régler “OSM AVANCÉ” sur “MARCHE” dans le MENU PRINCIPAL. Sur “GAMMA” dans le menu “IMAGE”, sélectionnez “3”. SEL. ADJ. ADJ. EXIT RETOUR Réglage des couleurs Pour régler la luminance et la densité de couleur du rouge, du vert, du bleu, du jaune, du magenta et du cyan, procéder de la manière suivante. Cette méthode permet d’accentuer le vert des arbres, le bleu du ciel etc. Exemple : Réglage du ton de couleur du bleu Régler “OSM AVANCÉ” sur “MARCHE” dans le MENU PRINCIPAL. Sur le menu “IMAGE”, sélectionnez “REGL COULEUR”, puis appuyez sur la touche MENU/ENTER. L’écran “REGL COULEUR” apparaît. Sur “BLEU” dans “REGL COULEUR”, réglez l’ajustement de couleur. Informations 䡵 Ajustement de la balance des blancs LUM.-RVB: Réglage de la balance des blancs pour le niveau de blanc. CONT.-RVB: Réglage de la balance des blancs pour le niveau de noir. RESET: Retour aux valeurs usine par défaut. Sélectionner “MARCHE” à l’aide des touches 䊴 et 䊳 puis appuyer sur la touche MENU/ENTER. 䡵 Restauration des réglages par défaut (réglage d’usine) Sélectionner “RESET” sous le menu de BALANCE DES BLANCS. IMAGE PAGE : TEMP. COUL GAMMA TON BAS REGL COULEUR 2/2 MEDIUM MODE2 REGL COULEUR ROUGE VERT BLEU JAUNE MAGENTA CYAN RESET SEL.

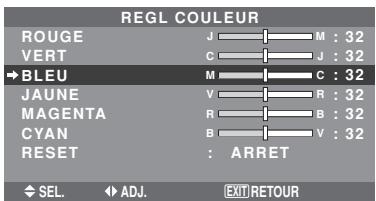

ARRET EXIT RETOUR Informations 䡵 Réglage de REGL COULEUR ROUGE: Pour procéder au réglage du rouge. VERT: Pour procéder au réglage du vert. BLEU: Pour procéder au réglage du bleu. JAUNE: Pour procéder au réglage du jaune. MAGENTA: Pour procéder au réglage du magenta. CYAN: Pour procéder au réglage du cyan. RESET: Retour aux valeurs usine par défaut. Sélectionner “MARCHE” à l’aide des touches 䊴 et 䊳 puis appuyer sur la touche MENU/ENTER. 2/2 MEDIUM MODE1 EXIT RETOUR Informations 䡵 Réglage de GAMMA Plus le chiffre sélectionné est grand (dans l’ordre 1, 2, 3, 4), plus l’image est sombre. Fr-22 Menu des réglages audio Réglage des aigus des graves et de la balance gauche/droit L’équilibre droite/gauche, les graves et les aigus peurent être réglés selon vos choix. Exemple: Réglage des graves Sur “BASSE” dans le menu “AUDIO”, régler les graves. AUDIO BASSE AIGUE BALANCE AUDIO INPUT 1 AUDIO INPUT 2 AUDIO INPUT 3 SEL.

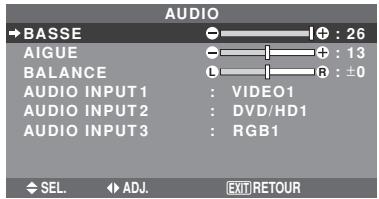

: 26 : 13 : ±0 VIDEO1 DVD/HD1 RGB1 EXIT RETOUR Remarque: Si le message “PAS DE RÉGLAGE” apparaît… Régler correctement “AUDIO INPUT (ENTREE AUDIO)” dans le menu AUDIO. Informations 䡵 Menu des réglages son BASSE: Commande du niveau des basse-fréquences. AIGUE: Commande du niveau des sons hautesfréquences. BALANCE: Règle l’équilibre des canaux gauche et droit. Réglage des emplacements des connecteurs audio Réglage des connecteurs AUDIO 1, 2, et 3 sur l’entrée désirée. Exemple: Régler “AUDIO INPUT1” sur “VIDEO2” Sur “AUDIO INPUT1” dans le menu “AUDIO”, sélectionnez “VIDEO2”. Les sources disponibles dépendent des réglages de l’entrée. AUDIO BASSE AIGUE BALANCE AUDIO INPUT 1 AUDIO INPUT 2 AUDIO INPUT 3 SEL. ADJ.

: 13 : 13 : ±0 VIDEO2 DVD/HD1 RGB1 EXIT RETOUR Informations 䡵 AUDIO INPUT (ENTREE AUDIO) Un signal audio simple ne peut pas être choisi comme canal sonore pour plus d’une borne d’entrée. Menu des réglages de Réglage Image Réglage de la position, de la taille, de la finesse de l’image, de ses ajustements et du sous-balayage La position et le scintillement de l’image peuvent être corrigés. Exemple: Réglage de la position verticale en mode normal Sur “V-POSITION” dans le menu “REGLAGE IMAGE”, réglez la position. En appuyant sur les touches 䊴 et 䊳 , les modes défilent dans la séquence suivante : NORMAL ↔ COMPLET

• Ce mode peut aussi être activé en appuyant sur la touche WIDE (large) de la télécommande.

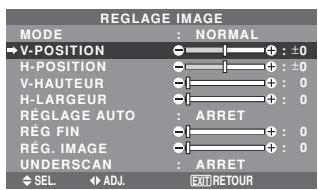

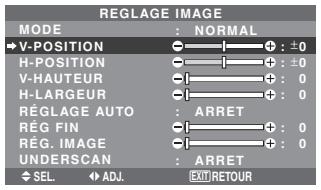

• Les réglages sur le menu REGLAGE IMAGE ne sont pas fixés en usine. Fr-23 REGLAGE MODE V-POSITION H-POSITION V-HAUTEUR H-LARGEUR

ARRET EXIT RETOUR : ±0 : ±0 : 0 : 0

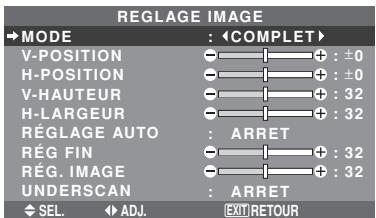

: 32 : 32 Lorsque Image auto est désactivé, les articles RÉG FIN et RÉG. IMAGE sont affichés afin que vous puissiez les régler. 䡵 Réglage de l’image automatique MARCHE: Les réglages de l’image fine, de l’ajustement de l’image et la position sont réalisés automatiquement. Non disponible pour ZOOM numérique. ARRET: Les réglages de l’image fine, de l’ajustement de l’image et la position sont réalisés manuellement.

• Si RÉG FIN n’est pas possible, mettre Image Auto sur ARRET (OFF) et procéder manuellement. 䡵 Réglage de la position de l’image V-POSITION: Réglage de la position verticale de l’image. H-POSITION: Réglage de la position horizontale de l’image. V-HAUTEUR: Ajuste la taille verticale de l’image. (Sauf pour STADIUM) H-LARGEUR: Réglage de la taille horizontale de l’image. (Sauf pour STADIUM) RÉG FIN*: Règle le scintillement. RÉG. IMAGE*: Elimine les bandes horizontales de l’image.
• Les fonctions ajustement de l’image et image fine ne sont disponibles que lorsque le mode ’Réglage auto’ est désactivé (ARRET).
• RÉGLAGE AUTO, RÉG FIN et RÉG. IMAGE ne sont possibles que pour les signaux RGB. Mais ces options n’existent pas pour les films animés en VIDEO, DVD/HD ou RGB. 䡵 Réglage du sous-balayage Régler “OSM AVANCÉ” sur “MARCHE” dans le MENU PRINCIPAL. MARCHE: UNDERSCAN peut être sélectionné dans MODE. ARRET: UNDERSCAN ne peut pas être sélectionné dans MODE.
• Ne peut être sélectionné que lorsqu’un signal vidéo est entré. 䡵 Réglages de POSITION OSM MARCHE: La position du menu est décalée de huit points chaque fois que OSM est affiché. ARRET: L’OSM s’affiche toujours à la même position. 䡵 Réglages de CONTRAST. OSM NORMAL: La luminosité de OSM est réglée sur normale. BASSE-: La luminosité de OSM est réglée sur faible. Menu des réglages de Option1 Réglage du menu écran Ce réglage permet de positionner le menu, le format de l’affichage (horizontal ou vertical) etc. Exemple : Mise hors fonction de AFFICHER OSM Sur le menu “OPTION1”, sélectionnez “OSM”, puis appuyez sur la touche MENU/ENTER. L’écran “OSM” apparaît. Sur “AFFICHER OSM” dans le menu “OSM”, sélectionnez “ARRET”. AFFICHER OSM AJUST OSM ANGLE OSM POSITION OSM CONTRAST. OSM SEL. ADJ. OSM

Réglage des connecteurs BNC Sélectionner l’entrée des 5 connecteurs BNC sur RGB, systèmes de composant. Exemple: Régler le mode de “SELECT BNC” sur “COMP.” ARRET HOR. ARRET BASSE- Sur “SELECT BNC” dans le menu “OPTION1”, sélectionnez “COMP.”. EXIT RETOUR OPTION 1 OSM SELECT BNC SELECT D-SUB

: AUTO HD SELECT SELECT SKIP ALL RESET PAGE + SEL. ADJ. Informations 䡵 Réglages de AFFICHER OSM MARCHE: Les informations sur la taille d’écran, le volume sonore, etc. apparaît. ARRET: Les informations sur la taille d’écran, le volume sonore, etc. n’apparaît pas. La touche DISPLAY de la télécommande ne marchera pas non plus. 䡵 Réglages de AJUST OSM Permet de choisir la position du menu quand celui-ci apparaît sur l’écran. Le menu peut prendre l’une des positions 1 à 6 suivantes. OSM SELECT BNC SELECT D-SUB

RGB RGB AUTO 1080B ARRET ARRET EXIT RETOUR 1/4 RGB RGB 1080B ARRET ARRET Réglage d’une image d’ordinateur vers l’écran de sélection de RGB correct Sur l’image ordinateur, sélectionner le mode Sélect RGB pour une image animée tel que mode (vidéo), mode large ou émission numérique. Exemple: Réglage du mode “SÉLECT. RVB” sur “852⳯480” OSM

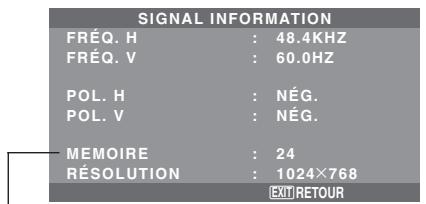

EXIT RETOUR Vérification des signaux transmis à la borne RGB1 Utiliser cette fonction pour confirmer les signaux transmis à la borne RGB1. RGB est sélectionné et aucun réglage n’est possible. OPTION1 1/4 1080B ARRET ARRET Informations 䡵 Réglages de SELECT BNC RGB: Utilise la borne 5BNC pour une entrée RGB. COMP.: Utilise la borne 3BNC pour une entrée avec système de composants. 䡵 Réglages de ANGLE OSM Permet de choisir le format de l’affichage (paysage “HOR.” ou portrait “V”). Si l’appareil est installé à la verticale, régle l’ANGLE OSM sur “V”. “HOR.” “V” OPTION 1 1/4 COMP. RGB SELECT BNC : RGB SELECT D-SUB : RGB

: AUTO HD SELECT : 1080B SELECT SKIP : ARRET ALL RESET : ARRET 1024ⴒ768

EXIT RETOUR Sur “SÉLECT. RVB” dans le menu “OPTION1”, sélectionnez “852⳯480”. OPTION 1 OSM SELECT BNC SELECT D-SUB

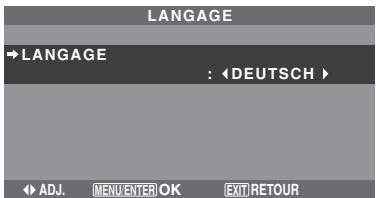

• La langue du menu pour “V” est uniquement l’anglais.
• Certains éléments de menu, dont le mode LONGUE DURÉE, ne seront pas affichés avec “V” mais peuvent être effectués avec le réglage “HOR.” (Voir les pages 19 et 20 pour les éléments de menu qui peuvent être affichés avec “V”). Fr-24 1/4 RGB RGB 1080B ARRET ARRET EXIT RETOUR Restauration des valeurs par défaut Pour ramener tous les réglages (IMAGE, AUDIO, REGLAGE IMAGE, OPTION1~4 etc.) aux valeurs usine par défaut, procéder de la manière suivante. Veuillez consulter la page Fr-19 pour les éléments à réinitialiser. Sur “ALL RESET” dans le menu “OPTION1”, sélectionnez “MARCHE”, puis appuyez sur la touche MENU/ENTER. Informations 䡵 Modes de SÉLECT. RVB AUTO: Sélectionner le mode appropriée aux caractéristiques des signaux d’entrée indiqués dans le “Tableau des signaux pris en charge par l’appareil” à la page Fr-43. Les autres: Les résolutions disponibles sont montrées. Voir page Fr-43 pour les détails des réglages ci-dessus. OPTION 1 OSM SELECT BNC SELECT D-SUB

: AUTO HD SELECT SELECT SKIP ALL RESET PAGE + SEL. ADJ. Réglage de l´image haute définition vers une taille d´ecran qui convient Utiliser cette fonction pour définir si le nombre de lignes verticales de l’image haute définition d’entrée est 1035 ou 1080. Exemple: Réglage du mode “HD SELECT” sur “1035I” 1/4 RGB RGB 1035 I ARRET ARRET EXIT RETOUR Informations 䡵 HD SELECT modes Ces 3 modes ne sont pas affichés automatiquement dans l’image correcte. 1080B: Emissions diffusées au standard numérique 1035I: Format de signal japonais “Haute Vision” 1080A: Emissions en numériques spéciales (par exemple : DTC100) Réglage de SELECT SKIP Quand cette rubrique est réglée sur MARCHE, les signaux non présents sont ignorés et seules les images dont les signaux sont transmis seront affichées. Ce réglage n’est possible que pour la touche INPUT SELECT (SELECT ENTRÉE) de l’appareil. Exemple : Réglage sur “MARCHE” Sur “SELECT SKIP” dans le menu “OPTION1”, sélectionnez “MARCHE”. OPTION 1 OSM SELECT BNC SELECT D-SUB

1080B ARRET MARCHE EXIT RETOUR Lorsque l’écran “RÉGLAGES EN COURS” disparaît, puis toutes les valeurs des réglages sont rétablies par défaut. Sur “HD SELECT” dans le menu “OPTION1”, sélectionnez “1035I”. OPTION 1 OSM SELECT BNC SELECT D-SUB

SELECT SKIP ALL RESET PAGE + SEL. ADJ. 1/4 RGB RGB 1/4 RGB RGB 1080B MARCHE ARRET EXIT RETOUR Informations 䡵 Reglages de SELECT SKIP ARRET: Tous les signaux sont balayés et affichés, que ceux-ci soient présents ou non. MARCHE: Si le signal d’entré n’est pas présent, il est ignoré.

• Le message “RÉGLAGES EN COURS” s’affiche pendant la recherche d’entrée. Fr-25 Menu des réglages de Option2 Réglage de l’image pour s’adapter au format cinéma L’image au format film est détectée et projetée dans un mode d’image adapté. [Uniquement NTSC, PAL, PAL60, 480I (60 Hz), 525I (60 Hz), 576I (50 Hz), 625I (50 Hz), 1035I (60 Hz) et 1080I (60 Hz)] Exemple: Réglage de “MODE CINEMA” sur “ARRET” Régler “OSM AVANCÉ” sur “MARCHE” dans le MENU PRINCIPAL. Sélection de l’alimentation pour images d’ordinateur Cette fonction d’économie d’énergie (alimentation) réduit automatiquement la consommation du moniteur dès que ce dernier reste inactif pendant un certain temps. Exemple: Activation de la fonction d’économie d’énergie Sur “MODE CINEMA” dans le menu “OPTION2”, sélectionnez “ARRET”. OPTION 2

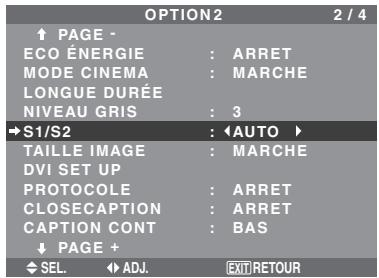

PROTOCOLE CLOSECAPTION CAPTION CONT PAGE + SEL. ADJ. Sur “ECO ÉNERGIE” dans le menu “OPTION2”, sélectionnez “MARCHE”. OPTION 2

ARRET ARRET BAS Informations 䡵 Fonction d’économie d’énergie

• La fonction d’économie d’énergie réduit automatiquement la consommation électrique du moniteur si le clavier et la souris restent inactifs pendant un certain temps. Cette fonction est disponible si l’affichage de l’ordinateur.
• Si l’alimentation de l’ordinateur n’est pas fournie ou si l’ordinateur et le moniteur ne sont pas branchés correctement, le système se désactive.
• Pour tout détail supplémentaire sur la fonction d’alimentation propre à l’ordinateur, se référer au manuel d’utilisation de l’ordinateur. 䡵 Option de la fonction d’alimentation MARCHE: La fonction d’économie d’énergie est activée. ARRET: La fonction d’économie d’énergie est déactivée. 䡵 Indicateur de la fonction d’économie d’énergie POWER/STANDBY (MARCHE/VEILLE) L’indicateur POWER/STANDBY (MARCHE/VEILLE) sur la face avant du moniteur indique l’état de la fonction d’économie d’énergie. Voir ci-dessous pour plus de détails sur le témoin d’état. Description On (Marche) Inactivé Les signaux de L’image est déjà présente. synchronisation horizontaux et verticaux de l’ordinateur sont présents. Off (Arrêt) Vert Rouge Activé

ARRET MARCHE ARRET ARRET BAS EXIT RETOUR Réduction de la rémanence de l’image sur l’écran La luminosité de l’écran, la position de l’image, le mode positif/négatif et le screen wiper (volets) sont réglés pour réduire la production d’images rémanentes. Sur le menu “OPTION2”, sélectionnez “LONGUE DURÉE”, puis appuyez sur la touche MENU/ENTER. L’écran “LONGUE DURÉE” apparaît. LONGUE PLE ROTATION PIX INVERSION SCREEN WIPER FOCUS LEGER SEL. ADJ. DURÉE : AUTO : AUTO1 : ARRET : ARRET : ARRET EXIT RETOUR PLE (Peak Luminance Enhancement) Cette fonction permet d’activer le limiteur de luminosité. Exemple: Réglage de “PLE” sur “VERROU1” Sur “PLE” dans le menu “LONGUE DURÉE”, sélectionnez “VERROU1”. Indicateur POWER/STANDBY (MARCHE/VEILLE) Etat de fonctionnement de la gestion d’alimentation ARRET ARRET Informations 䡵 MODE CINEMA MARCHE: Détection automatique du format de l’image et projection dans le mode Cinéma. ARRET: Le mode Cinéma ne fonctionne pas. EXIT RETOUR Mode de I n d i c a t e u r gestion de POWER/STANDBY l’alimentation (MARCHE/VEILLE) électrique 2/4 LONGUE PLE ROTATION PIX INVERSION SCREEN WIPER FOCUS LEGER Restauration de l’image SEL. ADJ. DURÉE : VERROU1 : AUTO1 : ARRET : ARRET : ARRET EXIT RETOUR Informations 䡵 Réglage de PLE AUTO: Le réglage de la luminosité de l’écran est effectué automatiquement en fonction de la qualité de l’image. VERROU1, 2, 3: Réglage sur la luminosité maximum. Le niveau de la luminosité diminue dans l’ordre VERROU 1, 2, 3. VERROU 3 garantit la luminosité maximale. Les signaux de Actionner une touche du synchronisation horizontale clavier ou déplacer la souris. et/ou verticale ne sont pas L’image réapparaît. envoyés par l’ordinateur. Fr-26 ROTATION PIX Cette fonction permet permet de régler le décalage de l’image. Exemple: Réglage de “ROTATION PIX” sur “AUTO2” INVERSION Cette fonction permet de régler sur le mode inversion ou d’afficher un écran blanc. Exemple: Réglage de “INVERSION” sur “BLANC” Sur “ROTATION PIX” dans le menu “LONGUE DURÉE”, sélectionnez “AUTO2”. Sur “INVERSION” dans le menu “LONGUE DURÉE”, sélectionnez “BLANC”. LONGUE PLE ROTATION PIX INVERSION SCREEN WIPER FOCUS LEGER SEL. DURÉE : AUTO : AUTO2 : ARRET : ARRET : ARRET ADJ. LONGUE PLE ROTATION PIX INVERSION SCREEN WIPER FOCUS LEGER EXIT RETOUR SEL. Informations 䡵 Réglages de ROTATION PIX ARRET: Le mode Rotation PIX n’est pas en fonction. Ceci est le réglage par défaut lorsque RGB est entré. AUTO1: L’image se déplace de manière intermittente autour de l’écran en réduisant de taille. Ceci est le réglage par défaut lorsqu’un signal Vidéo ou DVD/HD/DTV est entrée. Réglez sur “ARRET” lorsque ces signaux ne sont pas utilisés. AUTO2: L’image se déplace de manière intermittente autour de l’écran en augmentant de taille. MANUEL: Permet le réglage manuel de la fonction Rotation PIX (Pixel horizontal, Ligne verticale et durée) directement par l’utilisateur. Voir les explications suivantes.

• Lorsqu’un signal Vidéo ou DVD/HD/DTV est entré, les fonctions AUTO1 et 2 n’affecteront que les images en mouvement et ne rendront l’écran ni plus petit ni plus grand. Réglage de la durée d’INVERSE/FOND BLANC Permet de définir une durée. Exemple: Paramétrage pour que le mode INVERSION commence dans une heure et 30 minutes et se poursuive pendant deux heures. Sur “INVERSION” dans le menu “LONGUE DURÉE”, sélectionnez “MARCHE”, puis appuyez sur la touche MENU/ENTER. L’écran “INVERSE/FOND BLANC” apparaît. Réglez les heures.

TEMPS FONCT. : 01H30M TEMPS ATTEN. : 02H00M SEL. Sur “ROTATION PIX” dans le menu “LONGUE DURÉE”, sélectionnez “MANUEL”, puis appuyez sur la touche MENU/ENTER. L’écran “ROTATION PIX” apparaît. Réglez les éléments. SEL. ROTATION

ADJ. EXIT RETOUR Informations 䡵 Réglages de la fonction INVERSION MARCHE: L’image s’affiche alternativement en positif et négatif. Régler le temps en appuyant sur la touche MENU/ENTER après avoir choisi “MARCHE”. ARRET: La fonction inverse est inopérante. BLANC: L’écran devient entièrement blanc. Régler le temps en appuyant sur la touche MENU/ENTER après avoir choisi “MARCHE”. Régler manuellement la fonction ROTATION PIX Régler la valeur du décalage et le temps entre deux mouvements. Exemple : Réglage pour un déplacement de l’image de 2 points dans la direction horizontale et de 4 lignes dans la direction verticale toutes les 3 minutes. PIXEL H LIGNE V DURÉE ADJ. DURÉE : AUTO : AUTO1 : BLANC : ARRET : ARRET ADJ. EXIT RETOUR Informations 䡵 Réglage de la durée TEMPS FONCT.: Réglage de la durée de “INVERSE/ FOND BLANC”. Si TEMPS FONCT. est réglé sur “MARCHE”, le mode reste en fonction. TEMPS ATTEN.: Réglage du temps d’attente jusqu’au lancement de “INVERSE/FOND BLANC”.

• La fonction “TEMPS ATTEN.” ne peut pas être déterminée quand “TEMPS FONCT.” est sur MARCHE.
• Le “TEMPS FONCT.” et le “TEMPS ATTEN.” sont réglables jusqu’à 12 heures et 45 minutes par unités de 3 minutes.
• A la fin de la fonction TEMPS FONCT., le moniteur passe en mode STANDBY. [Exemple] TEMPS FONCT.: 1h30 TEMPS ATTEN.: 2h00 PIX 2 DOT 4 LINE

EXIT RETOUR Informations 䡵 Réglages de la fonction ROTATION PIX PIXEL H: Déplacement de 1 pixel à 20 pixels dans la direction horizontale. LIGNE V: Déplacement de 1 ligne à 20 lignes dans la direction verticale. DURÉE: Intervalle de 1 minute à 5 minutes (1 pixel horizontal ou 1 ligne vertical par intervalle).

INVERSE/FOND BLANC Marche STANDBY 䡵 Pour sélectionner “MARCHE” pour le “TEMPS FONCT.” Régler les heures du TEMPS FONCT. sur 0h et les minutes sur 0mn. “MARCHE” apparaît. de 3 minutes. 䡵 Pour sélectionner “MARCHE” pour le “TEMPS FONCT.” Régler les heures du TEMPS FONCT. sur 0h et les minutes sur 0mn. “MARCHE” apparaît. SCREEN WIPER Si cette fonction est réglée sur MARCHE, une barre verticale blanche se déplace de manière répétitive et à vitesse constante de gauche à droite de l’écran. Exemple: Réglage de “SCREEN WIPER” sur “MARCHE” FOCUS LEGER Réduit les bords et adoucit l’image. Exemple: Réglage de “FOCUS LEGER” sur “2” Sur “FOCUS LEGER” dans le menu “LONGUE DURÉE”, sélectionnez “2”. Sur “SCREEN WIPER” dans le menu “LONGUE DURÉE”, sélectionnez “MARCHE”. LONGUE PLE ROTATION PIX INVERSION SCREEN WIPER FOCUS LEGER SEL. ADJ. LONGUE PLE ROTATION PIX INVERSION SCREEN WIPER FOCUS LEGER DURÉE : AUTO : AUTO1 : ARRET : MARCHE : ARRET SEL. Réglage du niveau des gris pour les côtés de l’écran Utiliser cette fonction pour régler le niveau de gris des par-ties latérales de l’écran sur lesquelles rien n’est affiché lorsque l’écran est réglé au format 4/3. Exemple: Réglage de “NIVEAU GRIS” sur “5” Sur “NIVEAU GRIS” dans le menu “OPTION2”, sélectionnez “5”. OPTION 2

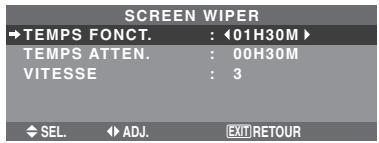

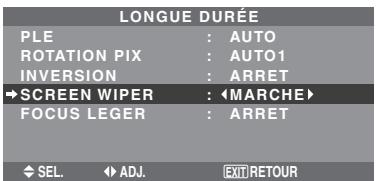

PROTOCOLE CLOSECAPTION CAPTION CONT PAGE + SEL. ADJ. Sur “SCREEN WIPER” dans le menu “LONGUE DURÉE”, sélectionnez “MARCHE”, puis appuyez sur la touche MENU/ENTER. L’écran “SCREEN WIPER” apparaît. Réglez les heures et la vitesse. ADJ. EXIT RETOUR Informations 䡵 Réglages du FOCUS LEGER ARRET: La fonction FOCUS LEGER est désactivée. 1, 2, 3, 4: Active la fonction FOCUS LEGER. Plus le nombre est grand plus l’image est adoucit. “PIQUÉ” ne peut pas être réglé dans le menu “IMAGE”. Réglage de la durée de SCREEN WIPER Cette fonction permet de régler la durée et la vitesse du SCREEN WIPER. Exemple : Paramétrage pour que le mode VOLET commence dans 30 minutes et se poursuive pendant une heure et trente minutes. SEL. ADJ. EXIT RETOUR Informations 䡵 SCREEN WIPER MARCHE: Si cette fonction est réglée sur MARCHE, une barre verticale blanche se déplace de manière répétitive et à vitesse constante de gauche à droite de l’écran. ARRET: Le mode commutation par volet de l’écran est hors fonction. SCREEN TEMPS FONCT. TEMPS ATTEN. VITESSE DURÉE : AUTO : AUTO1 : ARRET : ARRET : 2 WIPER : 01H30M : 00H30M : 3 ARRET MARCHE ARRET MARCHE ARRET ARRET BAS EXIT RETOUR Informations 䡵 NIVEAU GRIS Ajuste la luminance des noirs (niveau de gris) sur les côtés de l’écran. Le réglage standard est 0 (noir). Le niveau peut être ajusté de 0 à 15. Le réglage d’usine est 3 (gris foncé). EXIT RETOUR Informations 䡵 Paramétrage du temps TEMPS FONCT.: Permet de régler la durée du mode “SCREEN WIPER”. Si le “TEMPS FONCT.” est réglé sur “MARCHE”, cette durée est infinie. TEMPS ATTEN.: Permet de régler le temps d’attente avant l’entrée dans le mode “SCREEN WIPER”. VITESSE: Permet de régler la vitesse de la commutation par “SCREEN WIPER” de l’écran. Plus le nombre est grand plus la vitesse est rapide.

• La fonction “TEMPS ATTEN.” ne peut pas être déterminée quand “TEMPS FONCT.” est sur MARCHE.
• Le “TEMPS FONCT.” et le “TEMPS ATTEN.” sont réglables jusqu’à 12 heures et 45 minutes par unités 2/4 Fr-28 Réglage de la taille de l’écran pour une entrée vidéo S1/S2 Si le signal S-Vidéo contient des informations de taille de l’écran et si la fonction S1/S2 est réglée sur AUTO, l’image est automatiquement ajustée à la taille de l’écran. Cette fonction n’est possible que lorsque le signal S-vidéo est entré via la borne VIDEO3. Exemple :Réglage de “S1/S2” sur “AUTO” Réglage du niveau des noirs et du signal pour un signal DVI Choisir le signal du connecteur DVI (PC ou STB/DVD) et régler le niveau des noirs. Exemple: Réglage du mode “PLUG/PLAY” sur “STB/ DVD” Au niveau de l’option “OPTION2”, sélectionner “DVI SET UP”, puis appuyer sur la touche MENU/ENTER. L’écran “DVI SET UP” s’affiche alors. Au niveau de l’option “PLUG/PLAY” du menu “DVI SET UP”, sélectionner “STB/DVD”. Sur “S1/S2” dans le menu “OPTION2”, sélectionnez “AUTO”. OPTION 2

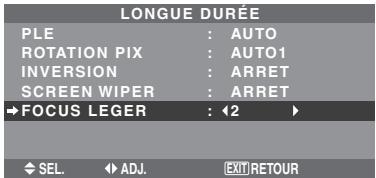

AUTO MARCHE SEL. ARRET ARRET BAS EXIT RETOUR Informations 䡵 Réglages PLUG/PLAY PC: Si un signal PC est utilisé. BLACK LEVEL est automatiquement réglé sur “LOW”. STB/DVD: Si un SET TOP BOX, DVD etc. est utilisé. BLACK LEVEL est automatiquement réglé sur “HIGH”. 䡵 Réglages BLACK LEVEL LOW: Si un signal PC est utilisé. HIGH: Si un SET TOP BOX, DVD etc. est utilisé. Passer de “HIGH” vers “LOW” si le niveau des noirs semble plutôt gris. EXIT RETOUR Informations 䡵 Réglages de S1/S2 AUTO: La taille de l’écran est automatiquement ajustée en fonction du signal vidéo S1/S2. ARRET: La fonction S1/S2 est désactivée. Réglage du format image pour les signaux d’entrée RGB Utiliser cette procédure pour passer entre les modes “MARCHE” et “ARRET”.

• Cette fonction est disponible uniquement pour les types 50 et 60 pouces. Exemple: Passage du mode “TAILLE IMAGE” au mode “ARRET” Réglage de PROTOCOLE Utilisez ce réglage lorsque vous connectez un appareil qui utilise un protocole spéciale pour la communication RS232C. Exemple: Réglage sur “MARCHE” Sur “TAILLE IMAGE” dans le menu “OPTION2”, sélectionnez “ARRET”. OPTION 2

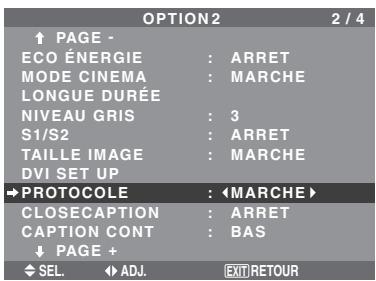

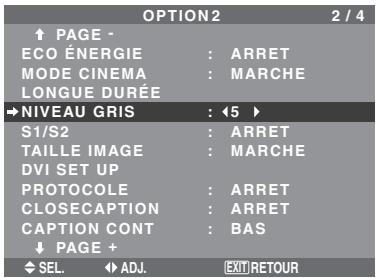

PROTOCOLE CLOSECAPTION CAPTION CONT PAGE + SEL. ADJ. ADJ. Sélectionner “MARCHE” pour “PROTOCOLE” dans le menu “OPTION2”. 2/4 ARRET MARCHE OPTION 2

ARRET ARRET ARRET ARRET BAS EXIT RETOUR 2/4 ARRET MARCHE ARRET MARCHE MARCHE ARRET BAS EXIT RETOUR Informations 䡵 Réglage de PROTOCOLE MARCHE: Lorsqu’un protocole spécial est utilisé. ARRET: Lorsque le protocole NEC est utilisé (normal).

• Consultez votre revendeur pour obtenir des détails à propos du protocole. Fr-29 Menu des réglages de OPTION3 Réglage de CloseCaption Choisir le mode de sous-titres encodés qui permet d’avoir du texte superposé sur l’écran. Exemple : Réglage de “CLOSECAPTION” sur “CC2” Régler “OSM AVANCÉ” sur “MARCHE” dans le MENU PRINCIPAL. Utilisation de la minuterie Cette fonction règle le jour de la semaine et l’heure. Vous pouvez également régler la programmation de l’horloge qui allume ou éteint l’appareil au jour, à l’heure et au mode d’entrée de votre choix, ou la minuterie à répétition qui affiche deux modes d’entrée alternants. Sur le menu “OPTION3”, sélectionnez “TIMER”, puis appuyez sur la touche MENU/ENTER. L’écran “TIMER” apparaît. Dans “CLOSECAPTION” du menu “OPTION2”, sélectionner “CC2”. OPTION 2

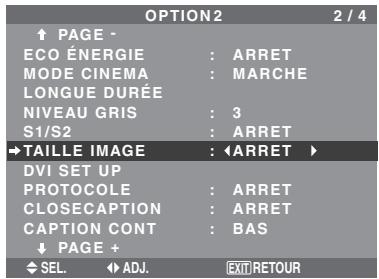

PROTOCOLE CLOSECAPTION CAPTION CONT PAGE + SEL. ADJ. 2/4 ARRET MARCHE ARRET MARCHE ARRET CC2 BAS TIMER HORLOGE TIMER EXIT RETOUR Informations 䡵 Réglages CLOSECAPTION ARRET: Fait sortir du mode de sous-titres encodés. CC1~4: Le texte est superposé. TEXTE1~4: Le texte s’affiche en plein écran. Un signal de sous-titres encodés peut ne pas être décodé dans les signatures suivantes ;

1. lorsqu’une bande vidéo a été doublée.

2. lorsque la réception du signal est faible.

3. lorsque la réception du signal n’est pas standard.

Lorsqu’on utilise le canal de sous-titres encodés ou le mode de texte, l’écran de texte apparaît toujours. Toutefois, lorsqu’il n’y a pas de signal, l’écran de texte n’affichera pas les caractères de texte. SEL. ARRET EXIT RETOUR

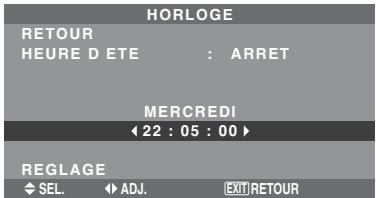

HORLOGE Cette fonction permet de régler le jour de la semaine et l’heure exacte. Exemple : Réglage sur “MERCREDI”, “22:05” Sur le menu “TIMER”, sélectionnez “HORLOGE”, puis appuyez sur la touche MENU/ENTER. L’écran “HORLOGE” apparaît. Réglez les éléments. HORLOGE RETOUR

ARRET MERCREDI 22 : 05 : 00 Réglage du contraste de CloseCaption Choisir la luminosité des sous-titres encodés. Exemple : Réglage de “CAPTION CONT” sur “NORMAL” REGLAGE SEL. ADJ. EXIT RETOUR Sélectionnez “REGLAGE”, puis appuyez sur la touche MENU/ENTER. Les réglages sont stockés et retournent au menu TIMER.

• Si vous appuyez sur la touche EXIT au lieu de la touche MENU/ENTER, les réglages ne seront pas effectifs. Dans “CAPTION CONT” du menu “OPTION2”, sélectionner “NORMAL”. OPTION 2

SEL. EXIT RETOUR EXIT RETOUR Informations 䡵 Réglage de l’HORLOGE HEURE D ETE: Fonction permettant le réglage de l’HEURE D’ÉTÉ. MARCHE: Heure actuelle + 1 heure. ARRET: ANNULÉ Jour: Réglage du jour de la semaine (par ex. Dimanche). Heure: Réglages de l’heure dans un format 24 heures (de 00 à 23). Minutes: Réglage des minutes (de 00 à 59). Informations 䡵 Réglages CAPTION CONT NORMAL: La luminosité des sous-titres encodés est réglée sur normal. BAS: La luminosité des sous-titres encodés est réglée sur faible. Fr-30 Remise à zéro des données Amener le curseur dans le champs (ON/OFF/ENTRÉE/ FONCT.) à remettre à zéro et appuyer sur la touche CLEAR/SEAMLESS SW. Caractères spéciaux sur l’écran REGLAGE HEURE Lorsque l’élément de réglage comporte une indication en gris, il ne fonctionnement lors du réglage de la minuterie. REGLAGE HEURE Cette fonction permet de régler le jour et l’heure auxquels l’alimentation électrique ainsi que le mode entrée seront mis en/hors fonction. Exemple 1 : Réglage pour une mise sous tension à 8:30 du matin, lundi, avec affichage depuis la source RGB2, et pour une mise hors tension à 10:30 du matin. Sur le menu “TIMER”, sélectionnez “PROG.”, puis appuyez sur la touche MENU/ENTER. L’écran “REGLAGE HEURE” apparaît. Réglez les éléments. Utiliser les touches ▲▼ et pour déplacer le curseur. Chaque mode commute à chaque fois que l’on appuie sur la touche ZOOM +/-. En fonction de ce qui a été sélectionné pour ENTRÉE ou FONCT., appuyer sur la touche MENU/ENTER pour effectuer des réglages avancés. REGLAGE HEURE JOUR 1 LUN 2 MAR 3 SAM 4 *VEN 5 — 6 SAM 7 * 8 — 9 — 10 — SEL.

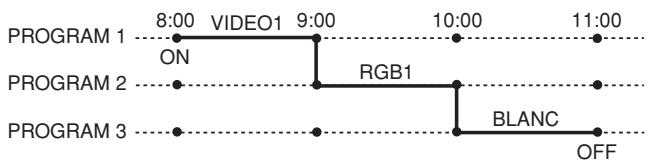

EXIT OK ZOOM ADJ. Exemple 2 : Mettre l’appareil sous tension le lundi à 8 heures du matin, afficher l’entrée VIDEO1, afficher l’entrée RGB1 à 9 heures, afficher en BLANC à 10 heures puis mettre l’appareil hors tension à 11 heures. PROGRAM 1 8:00 VIDEO1 9:00

08 : 00 09 : 00 10 : 00

• Une astérisque “*” dans le champ JOUR Une astérisque “*” signifie “tous” ou “tous les jours”. Par exemple, “*VEN” signifie “tous les vendredis”. Si vous saisissez “*” uniquement, cela signifie “tous les jours”.
• Un trait d’union “-” dans le champ ON ou OFF Vous devez régler au moins le champ ON ou le champ OFF pour activer le réglage heure.
• Un trait d’union “-” dans le champ ENTRÉE et FONCT. Un trait d’union “-” dans le champ ENTRÉE signifie “le dernier mode”. Lorsque vous réglez “REP.1~3” dans le champ FONCT., le champ ENTRÉE est réglé sur “-”. Pour régler MULTI ECRANS
• Réglez le champs ENTRÉE sur “MULTI”, puis appuyez sur la touche MENU/ENTER. “PROG. MULTI ECRANS” apparaît à l’écran.
• Utilisez les touches ▲ et ▼ pour sélectionner “MODE MULTI”, puis utilisez les touches et pour choisir dans “SIMPLE”, “CÔTE A CÔTE1~3” et “IMAGE DANS IMAGE (BAS GCH~HT GCH)”.
• Utilisez les touches ▲ et ▼ pour sélectionner “PRINCIPAL”/ “SOUS” et “GAUCHE”/“DROITE”, puis utilisez les touches et pour choisir dans “VIDEO1~3”, “DVD1~2” et “RGB1~3”. REGLAGE HEURE JOUR 1 LUN 2 — 3 — 4 — 5 — 6 — 7 — 8 — 9 — 10 —

• Pour exécuter un programme continu, ne réglez l’heure ARRET que pour le dernier élément.

Informations Réglage de la REGLAGE HEURE JOUR: Réglage du jour de la semaine (par ex. dimanche). ON (heures, minutes): Réglage de l’heure de mise sous tension dans un format 24 heures. OFF (heures, minutes): Réglage de l’heure de mise hors tension dans un format 24 heures. ENTRÉE: Régler le mode d’entrée qui sera affiché lorsque l’appareil est allumé, “VIDEO1~3”, “DVD1~2”, “RGB1~3” et “MULTI”. FONCT.: Régler la fonction qui sera activée lorsque l’appareil est allumé, “ORB.”, “INV.”, “BLANC”, “WIPER” et “REP. 1~3”. “REP.1~3” ne peut pas être sélectionné lorsque le paramètre ENTRÉE est réglé. Remise à zéro de la programmation Amener le curseur dans le champs JOUR à remettre à zéro et appuyer sur la touche CLEAR/SEAMLESS SW. REGLAGE HEURE

MODE ENTREE GAUCHE : RGB1 DROITE : VIDEO1 SEL. ADJ. EXIT RETOUR Pour régler “REP.1~3” dans FONCT.

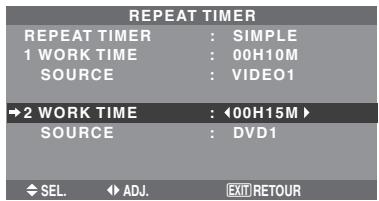

• Régler la fonction sur “REP.1 “, “REP.2” ou “REP.3”, puis appuyer sur le bouton MENU/ENTER. L’écran “REPEAT TIMER” apparaîtra à l’écran.
• Utiliser les touches et pour choisir entre “SIMPLE”, “MULTI” et “M.VIDEO”, puis régler les éléments.
• Lorsque vous réglez FONCT. sur “REP.1”, “REP.2” ou “REP.3”, vous pouvez régler “SIMPLE”, “MULTI” et “M.VIDEO”. Toutefois, seul l’un ce ces réglages fonctionnera, en fonction des réglages de AUTO ID et DECOUPAGE. Voir “REPEAT TIMER” à la page Fr-32 pour plus de détails concernant les réglages ci-dessus. REPEAT TIMER Cette fonction vous permet d’afficher 2 modes d’entrée par alternance à l’heure réglée. Exemple: Réglage pour afficher par alternance “VIDEO1” pendant 10 minutes et “DVD1” pendant 15 minutes. Dans le menu “TIMER”, sélectionnée “REPEAT”, puis appuyer sur la touche MENU/ENTER. L’écran “REPEAT TIMER” apparaît. Régler les éléments. Utiliser les touches et pour sélectionner “SIMPLE”. Utiliser les touches ▲ et ▼ pour sélectionner l’élément, puis appuyer sur les touches et pour régler. REPEAT REPEAT TIMER 1 WORK TIME SOURCE 2 WORK TIME SOURCE SEL. REPEAT REPEAT TIMER 1 DECOUPAGE WORK TIME SOURCE 2 DECOUPAGE WORK TIME SOURCE SEL. ADJ. 00H15M DVD1 EXIT RETOUR

SEL. EXIT RETOUR POWER ON : VIDEO2 : LAST ADJ. EXIT RETOUR Informations Réglage du ENTREE LAST: Dernier mode (l’entrée sélectionnée en dernier au moment où l’alimentation a été coupée). VIDEO1, 2, 3: Mode d’entrée vidéo. RGB1, 2, 3: Mode d’entrée RGB. DVD/HD1, 2: Mode d’entrée DVD/HD. MULTI: Mode écran multi. Suivez la procédure utilisée pour REGLAGE HEURE. Voir page Fr-31.

MODE ENTREE GAUCHE : DVD/HD1 DROITE : VIDEO1 EXIT RETOUR SEL. ADJ. EXIT RETOUR Réglage du VOLUME LAST: Dernier mode (le volume qui a été sélectionné au moment où l’alimentation a été coupée). 0 à 42: Le niveau de volume sonore. Mise en/hors fonction des commandes du panneau avant Cette fonction permet de mettre en/hors fonction les commandes du panneau avant. Exemple : Réglage “MARCHE” RGB1 VIDEO1 CT A CT1 02H30M RGB3 DVD1 Sur “VERROUILLAGE” dans le menu “OPTION3”, sélectionnez “MARCHE”, puis appuyez sur la touche MENU/ENTER. EXIT RETOUR

• Régler le DECOUPAGE sur “ARRET” et le NUMERO ID sur “ALL” avant l’opération. Réglages M.VIDEO DECOUPAGE: Divise l’écran en 1, 22 ou 33 sections. WORK TIME: Régler la durée de l’affichage. La plage de temps est de 1 minute à 24 heures. SOURCE: Régler le signal qui sera affiché.
• Activer AUTO ID et régler le DECOUPAGE (sur 1, 22 ou 33) avant de procéder aux opérations suivantes.
• Dans le cas d’un mur d’images, la minuterie nº1 peut servir à la commande simultanément de tous les affichages. ADJ. ENTREE VOLUME TIMER : MULTI : BAS GCH : 04H00M

00H06M RGB1 Sur le menu “OPTION3”, sélectionner “POWER ON”, puis appuyer sur la touche MENU/ENTER. L’écran “POWER ON” apparaît. Sur “ENTREE” dans le menu “POWER ON”, sélectionnez “VIDEO2”. Les sources disponibles dépendent des réglages de l’entrée. Informations Fonction REPEAT TIMER

• Les deux minuteries à répétition marchent de façon consécutive, c’est-à-dire, Timer1– Timer2–Timer1–Timer2.
• Ce réglage prend effet dès que le menu en cours disparaît de l’écran. Réglages SIMPLE WORK TIME: Régler la durée de l’affichage. La plage de temps est de 1 minute à 24 heures. SOURCE: Régler le signal qui sera affiché.
• Régler le DECOUPAGE sur “ARRET” et le NUMERO ID sur “ALL” avant l’opération. Réglages MULTI MODE: Sélectionner le mode d’entrée à afficher entre “SIMPLE”, “CT A CT1~3” et “IMAGE DANS IMAGE (BAS GCH~HT GCH)”. WORK TIME: Régler la durée de l’affichage. La plage de temps est de 1 minute à 24 heures. SOURCE: Régler le signal qui sera affiché. Sélectionnez “PRINCIPAL” ou “SOUS” pour “IMAGE DANS IMAGE (BAS GCH~HT GCH)” et “GAUCHE” ou “DROITE” pour “CT A CT1~3”. Seul un signal est sélectionné pour “SIMPLE”. REPEAT REPEAT TIMER 1 MODE WORK TIME SOURCE PRINCIPAL SOUS 2 MODE WORK TIME SOURCE GAUCHE DROITE SEL. ADJ.

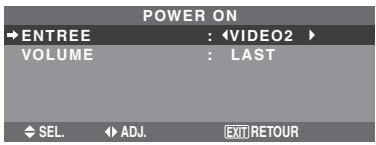

Réglage du mode Power ON Cette fonction permet de régler le mode d’entrée et le volume sonore au moment de la mise sous tension. Exemple : Réglage “VIDEO2” TIMER : SIMPLE : 00H10M : VIDEO1

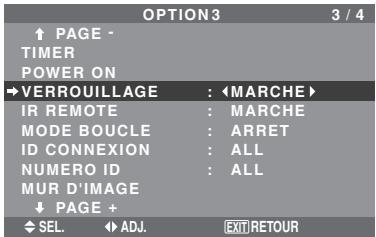

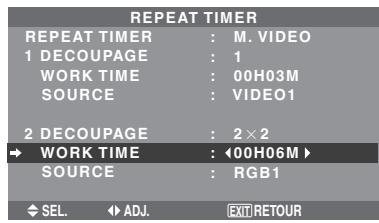

TIMER : M. VIDEO : 1 : 00H03M : VIDEO1 OPTION 3 PAGE TIMER POWER ON VERROUILLAGE IR REMOTE MODE BOUCLE ID CONNEXION NUMERO ID MUR D'IMAGE PAGE + SEL. ADJ. Fr-32 3/4 MARCHE MARCHE ARRET ALL ALL EXIT RETOUR Si le signal RGB1 est présent au moment de la mise sous tension... L’entrée RGB1 est affichée quel que soit le réglage du MODE BOUCLE. Informations Réglage du VERROUILLAGE MARCHE: Mise hors fonction des commandes du panneau avant. ARRET: Mise en fonction des commandes du panneau avant.

• Quand la fonction VERROUILLAGE est active, le bouton de commande POWER reste fonctionnel.
• Ce réglage prend effet dès que le menu en cours disparaît de l’écran. Régler le code à distance de la télécommande Régler le code à distance pour adapter le moniteur plasma à la télécommande. Exemple: Régler sur “1” Sur “ID CONNEXION” du menu “OPTION3”, sélectionner “1”. Mise en/hors fonction de la transmission des télécommandes par câble Cette fonction permet de mettre en/hors fonction la transmission des télécommandes par câble. Exemple : Réglage “ARRET” OPTION 3 PAGE TIMER POWER ON VERROUILLAGE IR REMOTE MODE BOUCLE ID CONNEXION NUMERO ID MUR D'IMAGE PAGE + SEL. ADJ. Sur “IR REMOTE” dans le menu “OPTION3”, sélectionnez “ARRET”, puis appuyez sur la touche MENU/ENTER. OPTION 3 PAGE TIMER POWER ON VERROUILLAGE IR REMOTE MODE BOUCLE ID CONNEXION NUMERO ID MUR D'IMAGE PAGE + SEL. ADJ.

• Maintenir la touche POWER ON appuyée puis relâcher la touche lorsque le message indiquant que le code est réglé s’affiche. Ou alors maintenir la touche POWER STANDBY appuyée puis relâcher la touche lorsque l’appareil s’éteint. 3/4 ARRET ARRET ARRET ALL ALL Informations Réglage ID CONNEXION ALL: Le code à distance n’est pas réglé. 1 à 4: Le code à distance spécifique est appliqué. EXIT RETOUR Informations Réglage de IR REMOTE MARCHE: Mise en fonction de la transmission des télécommandes par câble. ARRET: Mise hors fonction de la transmission des télécommandes par câble. Régler de préférence sur “ARRET” pour éviter toute transmission d’une commande par un autre système de télécommande. Réglage du numéro d’identification (Numéro ID) Si plusieurs écrans d’affichage sont utilisés en même temps, cette fonction permet d’assigner un numéro d’ID de sorte que les commandes à distance n’entraînent pas la mise en route de plusieurs moniteurs simultanément. Exemple : Réglage sur “2” Réglage du mode répétition Cette fonction permet de mettre le signal en boucle de répétition. Exemple : Réglage “MARCHE” Sur “NUMERO ID” dans le menu “OPTION3”, sélectionnez “2”. OPTION 3 PAGE TIMER POWER ON VERROUILLAGE IR REMOTE MODE BOUCLE ID CONNEXION NUMERO ID MUR D'IMAGE PAGE + SEL. ADJ. Sur “MODE BOUCLE” dans le menu “OPTION3”, sélectionnez “MARCHE”. OPTION 3 PAGE TIMER POWER ON VERROUILLAGE IR REMOTE MODE BOUCLE ID CONNEXION NUMERO ID MUR D'IMAGE PAGE + SEL. ADJ. 3/4 3/4 ARRET MARCHE MARCHE ALL ALL 3/4 ARRET MARCHE ARRET ALL

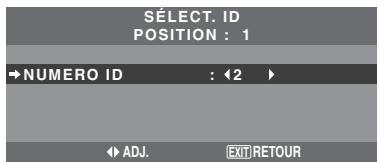

• Pour revenir au réglage ALL (tout) Appuyer sur la touche CLEAR/SEAMLESS SW. Informations Réglage de NUMÉRO ID ALL: Aucun numéro d’ID n’est assigné. 1 à 256: Un numéro d’ID est assigné. Quand un numéro d’ID a été assigné Il est alors possible d’assigner un NUMÉRO ID à chaque télécommande pour assurer la commande individuelle des divers écrans. Pour ce faire, voir page Fr-34. EXIT RETOUR Informations Réglage du MODE BOUCLE (MODE RÉPÉTITION) MARCHE: Le signal reçu est mis en boucle via la borne RGB1 ou la borne VIDEO1. ARRET: Le signal reçu n’est pas mis en boucle.
• Même si MODE BOUCLE est réglé sur MARCHE (ON) les signaux ne sont pas envoyés si l’alimentation électrique (POWER) est coupée. Raccordement à un autre écran d’affichage Voir en page Fr-6. Fr-33 Pour assigner un numéro d’ID à la télécommande Exemple : Réglage “2” Appuyer sur le bouton ID SELECT de la télécommande. L’écran “SÉLECT. ID” apparaît. Sur “NUMERO ID” dans le menu “SÉLECT. ID”, sélectionnez “2”. L’écran “POSITION MUR D’IMAGE” apparaît. Sur “POSITION NO.”, sélectionnez “4”.

POSITION MUR D'IMAGE

• Pour revenir au réglage ALL (tout) Appuyer sur la touche CLEAR/SEAMLESS SW. Réglage du mur d’images Cette fonction permet de configurer un mur d’image 22, 33, 44, 55, 51, 15. Sur le menu “OPTION3”, sélectionnez “MUR D’IMAGE”, puis appuyez sur la touche MENU/ENTER. L’écran “MUR D’IMAGE” apparaît. MUR D'IMAGE DECOUPAGE : ARRET POSITION AFFICHAGE : SPRIT AUTO ID : ARRET TRAME

: ARRET PLE LINK : ARRET SEL. ADJ. EXIT RETOUR Informations Réglage du DECOUPAGE ARRET, 1: 1 écran (la fonction d’affichage de la matrice est inactive) 22: 4 écrans 33: 9 écrans 44: 16 écrans 55: 25 écrans 51: 5 écrans horizontalement 15: 5 écrans verticalement

• Après avoir sélectionné 2×2, 3×3, 4×4, 5×5, 5×1, 1×5, régler la POSITION MUR D’IMAGE.

POSITION MUR D’IMAGE

Permet de régler la position de chaque affichage. Exemple : Réglage “4” Sur le menu “MUR D’IMAGE”, sélectionnez “POSITION”, puis appuyez sur la touche MENU/ENTER. Fr-34 MUR D'IMAGE DECOUPAGE : 1 POSITION AFFICHAGE : BLANC AUTO ID : ARRET TRAME

: ARRET PLE LINK : ARRET SEL. ADJ. EXIT RETOUR Informations Réglage de l’AFFICHAGE SPRIT (séparation): Permet de combiner des écrans agrandis et de créer plusieurs écrans. BLANC: Permet de corriger l’alignement de la partie des écrans en combinaison et de créer des écrans multiples. AUTO ID Cette fonction permet d’assigner automatiquement un numéro d’ID aux divers écrans connectés les uns aux autres. Exemple : Réglage “MARCHE” Entrez un numéro d’ID (identification) pour le Moniteur n°1 au menu NUMERO ID (Numéro d’identification). Sur “AUTO ID” dans le menu “MUR D’IMAGE”, sélectionnez “MARCHE”. AUTO ID : MARCHE

Informations Réglage de ON DIFFÉRÉ (Modes de mur d’image autres que 44 ou 55) MARCHE: Chaque affichage est mis sous tension au bout d’un certain délai.

• Une fois que cette fonction a été réglée sur “MARCHE”, la touche POWER ON/OFF de la télécommande ne fonctionne pas sauf pour le moniteur n°1. En appuyant sur la touche POWER ON de la télécommande, le moniteur n°1 s’allumera et les autres s’allumeront automatiquement un par un.
• A partir du second moniteur, ni la touche POWER sur l’unité ni la touche POWER ON de la télécommande ne fonctionnent. Toutefois, en maintenant appuyée la touche POWER ON pendant plus de 3 secondes, le moniteur s’allumera. ARRET: Tous les affichages sont mis sous tension au même moment. (Uniquement pour 44 et 55 écrans) MODE1: Active l’alimentation principale de chaque affichage différé. MODE2: Active l’alimentation principale de chaque affichage plus différé. ARRET: Tous les affichages sont mis sous tension au même moment. Remarque: Pour utiliser cette fonction, vous devez connecter les affichages avec le câble de télécommande (non fourni).

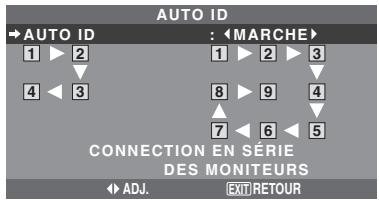

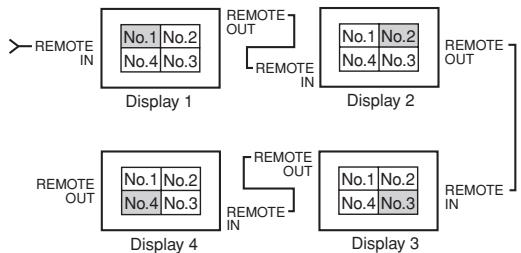

DES MONITEURS EXIT RETOUR ADJ. Informations Réglage de AUTO ID MARCHE: La fonction Auto ID est active. Dans le cas suivant, l’affichage 1 prend le numéro d’identification 1, l’affichage 2 le numéro d’identification 2 etc. Cette option ne peut être configurée que lorsqu’un mur vidéo 22, 33, 15 ou 51 est utilisé. REMOTE OUT No.1 No.2 No.4 No.3 REMOTE

Display 3 Display 4 ARRET: La fonction Auto ID est inactive. Remarque: Pour utiliser cette fonction, vous devez connecter les affichages avec le câble de télécommande (non fourni). REGLAGE IMAGE Il est possible de régler la position de l’image et d’en corriger le scintillement. Exemple: Réglage de la position verticale en mode normal PLE LINK Utiliser cette fonction pour régler chaque affichage selon une luminosité uniforme. Activer AUTO ID et régler le DECOUPAGE (sur 1, 22, 33, 15 ou 51) avant de procéder aux opérations suivantes. Exemple : Réglage “MARCHE” Sur le menu “MUR D’IMAGE”, sélectionnez “TRAME”, puis appuyez sur la touche MENU/ENTER. L’écran “REGLAGE IMAGE” apparaît. Sur “V-POSITION” dans le menu “REGLAGE IMAGE”, réglez la position. REGLAGE MODE V-POSITION H-POSITION V-HAUTEUR H-LARGEUR

ARRET EXIT RETOUR Sur “PLE LINK” dans le menu “MUR D’IMAGE”, sélectionnez “MARCHE”, puis appuyez sur la touche MENU/ENTER. : ±0 : ±0 : 0 : 0

: ARRET PLE LINK : MARCHE : +64 Informations Réglage de REGLAGE IMAGE Cette fonction a les mêmes effets qu’au menu REGLAGE IMAGE de la page Fr-23. SEL. ON DIFFÉRÉ (Mise sous tension différée) Utiliser cette fonction pour activer la mise sous tension différée. Activer la fonction AUTO ID avant de procéder aux opérations suivantes. Exemple : Réglage “MARCHE” Sur “ON. DIFFÉRÉ” dans le menu “MUR D’IMAGE”, sélectionnez “MARCHE”. MUR D'IMAGE DECOUPAGE : 1 POSITION AFFICHAGE : SPRIT AUTO ID : ARRET TRAME

: MARCHE PLE LINK : ARRET SEL. ADJ. EXIT RETOUR Fr-35 ADJ. EXIT RETOUR Informations Réglage de PLE LINK MARCHE: Chacun des écrans composant le mur d’images est réglé selon une luminosité uniforme. Cette option ne peut être configurée que lorsqu’un mur vidéo 1, 22, 33, 15 ou 51 est utilisé. ARRET: La luminosité des écrans composant le mur d’images doit être réglé de manière individuelle.

• Quand cette fonction est active (“MARCHE”), raccorder les écrans à plasma à l’aide du câble de télécommande (fourni en option) en respectant l’ordre des numéros de position sur le mur d’images 22. Voir le schéma cidessous.
• En cas de modification des fonctions DÉCOUPAGE ou POSITION, la fonction PLE est automatiquement désactivée (ARRET). REMOTE

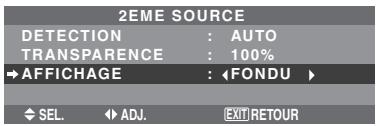

No.1 No.2 No.4 No.3 Effacement de l’image de l’écran secondaire lorsqu’il n’y a pas de signal d’entrée Cette fonction efface automatiquement la cadre noir de l’écran secondaire lorsqu’il n’y a pas de signal d’entrée sur l’écran secondaire. Cette fonction est disponible seulement lorsque le mode image dans l’image est sélectionné. Exemple : Réglage “AFFICHAGE” sur “FONDU” REMOTE

• Pour les murs d’image 33, 15 ou 51, raccorder le dernier affichage au premier de la même manière que pour un mur d’images 22. Remarque:
• La télécommande peut ne pas fonctionner si le mode IR REMOTE est désactive (ARRET).
• Pour utiliser cette fonction, vous devez connecter les affichages avec le câble de télécommande (non fourni). Sur “2EME SOURCE” dans le menu “OPTION4”, puis appuyez sur la touche MENU/ENTER. L’écran “2EME SOURCE” apparaît. Réglez les éléments. 2EME SOURCE DETECTION : AUTO TRANSPARENCE : 100% AFFICHAGE : FONDU SEL. ADJ. EXIT RETOUR Informations Fonction 2EME SOURCE
• La perte du signal d’entrée signifie une condition dans laquelle le signal vidéo et le signal synchro ne sont pas présents.
• Dans des conditions dans lesquelles l’écran secondaire a disparu, les fonctions ZOOM NAVIG, GEL IMAGE, et SEAMLESS SW ne fonctionneront pas. La touche WIDE ne marchera pas non plus. Réglages DETECTION AUTO: Le cadre noir sans entrée de signal disparaît 3 secondes après la perte du signal d’entrée. ARRET: Le cadre noir sans signal d’entrée est affiché de manière constante. Réglage TRANSPARENCE Réglez la transparence de l’écran auxiliaire. Réglage AFFICHAGE NORMAL: L’écran auxiliaire est affiché de la même manière. FONDU: Le sous-écran s’ouvre en fondu. Affichage de l’image en entier lors du fonctionnement du DIGITAL ZOOM Utilisez cette fonction pour afficher l’image en entier sur l’écran secondaire avec une image agrandie sur l’écran principal. Exemple : Réglage “ZOOM NAVIG” à “CT A CT” Sur “ZOOM NAVIG” dans le menu “OPTION4”, sélectionnez “CT A CT”. OPTION 4

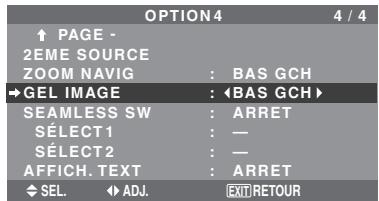

ZOOM NAVIG GEL IMAGE SEAMLESS SW SÉLECT 1 SÉLECT 2 AFFICH. TEXT SEL. ADJ. Fr-36 4/4 CT A CT CT A CT1 ARRET

ARRET EXIT RETOUR Réglages GEL IMAGE ARRET: Ne montre pas l’image fixe. CT A CT1, 2: En appuyant sur la touche SELECT/ FREEZE, les images en pause capturées apparaissent sur l’écran secondaire du mode côte à côte. BAS GCH~HT GCH: Les images fixes capturées en appuyant sur la touche SELECT/FREEZE apparaît sur l’écran secondaire du mode image dans l’image. Informations Fonction ZOOM NAVIG

• Cette fonction ne marche pas en mode d’écran multi.
• Cette fonction ne marche pas lorsque la fonction GEL IMAGE est active.
• Le fait d’avoir un affichage à double écran annulera cette fonction. Réglages ZOOM NAVIG ARRET: Ne montre pas l’image en entier sur l’écran secondaire. CT A CT: Montre l’image en entier sur l’écran secondaire en mode côte à côte. BAS GCH~HT GCH: Montre l’image en entier sur l’écran secondaire en mode image dans l’image. Côte-a-Côte Image-dans-Image RGB1 Côte-a-Côte Image-dans-Image RGB1 RGB1 bouton SELECT/ FREEZE RGB1 CT A CT1 RGB1 bouton POINTER bouton Zoom+/- bouton SELECT/ FREEZE RGB1 RGB1 RGB1

CT A CT2 RGB1 RGB1 bouton POINTER Commutation rapide de la source d’entrée Cette fonction permet la sélection rapide de la source d’entrée. Après avoir mis sur MARCHE, appuyez sur la touche CLEAR/SEAMLESS SW pour commuter rapidement entre les deux signaux d’entrée sélectionnés. Exemple : Réglez pour commuter rapidement entre RGB1 et RGB2 Affichage d’images fixes sur l’écran secondaire Cette fonction permet d’afficher sur l’écran secondaire des images fixes capturées en appuyant sur la touche SELECT/ FREEZE. Exemple : Réglage “GEL IMAGE” sur “BAS GCH” Sur “SEAMLESS SW” dans le menu “OPTION4”, sélectionnez “MARCHE”. Sélectionner “RGB1” et “RGB2”. OPTION 4

• Les sources disponibles dépendent des réglages de l’entrée. Informations Fonction SEAMLESS SW
• Cette fonction ne marche pas pour certaines combinaisons d’entrée. Voir le tableau à la page Fr-16.
• Après avoir commuté sur l’entrée sélectionnée, veuillez activer cette fonction.
• Cette fonction ne marche pas en mode d’écran multi.
• Lorsque SEAMLESS SW est activé en premier, ou lorsque les signaux transmis sont modifiés, il peut y avoir un bref délai à cause de l’analyse du signal. Informations Fonction GEL IMAGE
• Cette fonction ne marche pas en mode d’écran multi.
• Le zoom numérique n’est pas disponible lorsque cette fonction est active.
• Si l’on appuie de nouveau sur la touche SELECT/ FREEZE alors que cette fonction est active, cette fonction sera annulée.
• Le fait d’avoir un affichage à double écran annulera cette fonction. Fr-37 Réglages SEAMLESS SW ARRET: Désactive la fonction SEAMLESS SW. MARCHE: Lorsque la touche CLEAR/SEAMLESS SW est enfoncée, les signaux d’entrée commutent rapidement suivant le réglage de SÉLECT1 et SÉLECT2. Menu des réglages de OSM Avancé Passage au mode menu Cette fonction permet d’accéder à toutes les rubriques du menu. Si ON. DIFFÉRÉ ou PLE LINK est réglé sur MARCHE (ON), cette fonction reste active. Exemple : Réglage “MARCHE” Affichage de l’information comme un texte Exemple : Réglage “AFFICH. TEXT” sur “BAS-3”, “ENTREE” sur “RGB1”, “DETECTION” sur “AUTO”, “TRSPARENCE” sur “100%” et “AFFICHAGE” sur “NORMAL” Sur “OSM AVANCÉ” dans le menu “MENU PRINCIPAL”, sélectionnez “MARCHE”. MENU PRINCIPAL IMAGE AUDIO REGLAGE IMAGE OPTION 1 Sur “AFFICH. TEXT” dans le menu “OPTION4”, sélectionner “BAS-3”, puis appuyez sur la touche MENU/ ENTER. L’écran “AFFICH. TEXT” apparaît. Réglez les éléments. OSM AVANCÉ PAGE + SEL. ADJ.

MENU PRINCIPAL 1/2 IMAGE AUDIO REGLAGE IMAGE OPTION 1 OPTION 2 OPTION 3 OPTION 4 OSM AVANCÉ : MARCHE PAGE + EXIT EXIT SEL. ADJ. 1/2 ARRET EXIT EXIT Informations Réglage de OSM AVANCÉ MARCHE: Toutes les rubriques du menu principal sont accessibles. ARRET: Certaines rubriques du menu principal ne sont pas accessibles (OPTION2, OPTION3, OPTION4 par exemple). AFFICH. TEXT ENTREE : RGB1 DETECTION : AUTO TRSPARENCE : 100% AFFICHAGE : NORMAL EXIT RETOUR SEL. ADJ. Enhanced split screen Model Informations Réglage AFFICH. TEXT ARRET: N’affiche aucun texte. BAS-1 / BAS-2 / BAS-3 / 1/2 INF. / 1/2 SUP. / HT3 / HT-2 / HT-1 / GAUCHE / DROITE: Affiche un texte à l’endroit spécifié, où les suffixes -1, -2 et -3 indiquent la hauteur de la zone de texte. Réglage ENTREE Règle l’entrée de texte sur le RGB 1 à 3. Réglages DETECTION AUTO: Le cadre noir sans entrée de signal disparaît 3 secondes après la perte du signal d’entrée. ARRET: Le cadre noir sans signal d’entrée est affiché de manière constante. Réglage TRSPARENCE Règle la transparence du texte. Réglage AFFICHAGE NORMAL: L’écran auxiliaire est affiché de la même manière. FONDU: Le sous-écran s’ouvre en fondu. Menu des réglages de LANGAGE Sélection de la langue des menus Les menus sont disponibles en huit langues différentes. Exemple: sélection des menus en “DEUTSCH” Sur le MENU PRINCIPAL, sélectionner “LANGAGE”, puis appuyer sur la touche MENU/ENTER. L’écran “LANGAGE” apparaît. Sur le menu “LANGAGE”, sélectionnez “DEUTSCH”, puis appuyez sur la touche MENU/ENTER. LANGAGE LANGAGE

DEUTSCH EXIT RETOUR “LANGAGE” est réglé sur “DEUTSCH” et retourne au menu principal. Informations Sélection de la langue des menus ENGLISH .......... anglais DEUTSCH ........ allemand FRANÇAIS ....... français ESPAÑOL ......... espagnol ITALIANO ......... italien SVENSKA ........ suédois У .............. russe PORTUGUÊS ... portugais Fr-38 Menu des réglages de TV SYSTÈMES Menu des réglages de INFORMATION Sélection du format du signal vidéo Pour paramétrer le code chromatique des signaux vidéo composites ou des signaux d’entrée Y/C. Exemple : Paramétrage du code chromatique sur “3.58 NTSC” Vérification des fréquences, polarités des signaux d’entrée, et de la résolution Utiliser cette fonction pour vérifier les fréquences et les polarités des signaux envoyés par l’ordinateur, etc. Sur le “MENU PRINCIPAL”, sélectionner “SIGNAL INFORMATION”, puis appuyer sur la touche MENU/ ENTER. Le “SIGNAL INFORMATION” est affichée. Sur le MENU PRINCIPAL, sélectionner “TV SYSTÈMES”, puis appuyer sur la touche MENU/ENTER. L’écran “TV SYSTÈMES” apparaît. Sur le menu “TV SYSTÈMES”, sélectionnez “3.58NTSC”.

NÉG. NÉG. 1024 × 768 EXIT RETOUR PC: affichage de la MÉMOIRE. Autres: affichage du MODE. Informations Format de signaux de télévision couleur Les signaux vidéo ont un format différent suivant les pays. Paramétrez sur le code chromatique en usage dans votre pays. AUTO: Les codes chomatiques sont identifiés automatiquement et le format est paramétré en conséquence. PAL: Ce standard est principalement utilisé au Royaume Uni et en Allemagne. SECAM: Ce standard est principalement utilisé en France et en Russie.

4.43 NTSC, PAL60: Ce format est utilisé pour la vidéo

dans les pays utilisant les signaux vidéo PAL.

3.58 NTSC: C’est le format standard principalement

utilisé aux Etats-Unis et au Japon. PAL-M: C’est le format standard utilisé principalement au Brésil. PAL-N: C’est le format standard utilisé principalement en Argentine. Fr-39 Commande Externe Fonctions des broches Application Connecteur mini D-sub à 15 broches (analogique) Ces spécifications concernent la commande de communications du moniteur à plasma par un appareil externe. Connexions RGB 1 Les connexions se font comme décrit ci-dessous.

Appareil externe p. ex. Ordinateur Broche n°

Moniteur à plasma Connecteur sur le côté du moniteur à plasma : Connecteur de la commande extérieure (EXTERNAL CONTROL). Utiliser un câble croisé (inversé). Type de connecteur: D-Sub à 9 broches mâle

Nom de broche Pas de connexion RXD (Réception des données) TXD (Transmission des données) DTR (Côté DTE prêt) GND DSR (Côté DCE prêt) RTS (Prêt à envoyer) CTS (Effacer pour envoyer) Pas de connexion Connecteur DVI-D à 24 broches (numérique) Cet appareil est équipé d’un type de connecteurs fréquemment utilisés pour des branchements numériques. (Cela ne peut pas être utilisé pour une entrée analogique.) (TMDS ne peut être utilisé que pour un seul raccord.) RGB 3

Paramètres de communication (1) Système de communication (2) Interface (3) Taux de baud (4) Longueur de donnée (5) Parité Impaire (6) Bit d’arrêt (7) Code de communication Asynchrone RS-232C 9600 bps 8 bits Odd 1 bit Hex Codes de commande extérieure Donnéss de code

(Référence) Fonction Alimentation Allumee Eteinte 80H 80H 80H 80H 80H 80H 80H 80H Signal (Numérique) Rouge VERT ou Sync. sur Vert BLEU Libre Mise à la terre Rouge mis à la terre Vert mis à la terre Bleu mis à la terre Libre Mise à la terre du signal Sync Libre Données DATA b-directionnel (SDA) Synchro horizontale ou synchro composite Sync verticale Horloge de données Réglage Auto MARCHE ARRET DFH 80H 60H 7FH 03H 03H 09H 00H 4DH DFH 80H 60H 7FH 03H 03H 09H 01H 4EH Mode Cinema MARCHE ARRET DFH 80H 60H C1H 01H 01H 82H DFH 80H 60H C1H 01H 02H 83H Remarque: le cas échéant, pour une liste complète des Codes de commande extérieure, contacter le concessionnaire. Fr-40 Signal (Numérique) Données 2 – pour T.M.D.S Données 2 + pour T.M.D.S Protection des données 2 pour T.M.D.S 2 Shield Libre Libre Horloge DDC Données DDC Libre Données 1 – pour T.M.D.S Données 1 + pour T.M.D.S Protection des données 1 pour Libre Libre Alimentation électrique (+5 V ) Mise à la terre Détection de branchement immédiat Données 0 – pour T.M.D.S Données 0 + pour T.M.D.S Protection des données 0 pour T.M.D.S Libre Libre Protection de l’horloge pour T.M.D.S Horloge + pour T.M.D.S Horloge – pour T.M.D.S Connexion avec STB Mini prise stéréo 1/8 (non fournie) pour REMOTE IN/OUT Voici un exemple de connexion de STB (Set-top Box, Boîtier décodeur) utilisant les connecteurs REMOTE IN/ OUT du moniteur à plasma. Consultez votre revendeur pour obtenir des informations sur la connexion et le fonctionnement. Moniteur à plasma REMOTE IN

• Exemple de connexion
• Le STB possède le connecteur REMOTE IN.
• La fonction des broches du connecteur REMOTE IN du STB est identique à celle du mini câble stéréo 1/8 connecté au connecteur REMOTE OUT (Fr-41).
• La fréquence de transmission de la télécommande du STB est de 37,9 kHz (Typique). GND DATA (DC +5 V) VDD (DC +3 V) Moniteur à plasma REMOTE OUT Exemple de connexion: Connexion d’un STB ECRAN PLASMA Câble vidéo GND DATA (C-MOS DC +5 V)

Câble télécommande* Télécommande du STB Onde porteuse fHz : 37,9 kHz (Typique)

• Le mini-câble stéréo 1/8 n’est pas fourni. Fr-41 Dépannage Si l’image est de qualité médiocre ou s’il existe un autre problème, vérifier les réglages, le fonctionnement, etc., avant d’appeler le service après-vente. Symptôme Vérification L’appareil émet un bruit de craquement.

• L’image et le son sont-ils normaux ? L’image est déformée. Le son est bruyant. La télécommande fonctionne de façon erronée. La télécommande ne fonctionne pas.

• Le composant connecté est-il placé directement devant ou à côté de l’affichage? Le moniteur ne s’allume pas lorsque l’on appuie sur la touche marche de la télé-commande. Le moniteur ne fonctionne pas lorsque l’on appuie sur les touches de la télécommand. Les boutons du panneau avant de l’appareil principal ne fonctionnent pas. Le moniteur ne produit aucun son ou image. L’image est présente mais il n’y a pas de son.

• Est-ce que les piles de la télécommande sont usagées ?
• Est-ce que la fonction IR REMOTE est réglée sur MARCHE ?
• Est-ce que’un numéro d’ID a été assigné à l’unité principale ?
• Est-ce que le moniteur est raccordé au secteur ?
• Est-ce que les lampes témoins sont éteintes ?
• Est-ce que les piles de la télécommande sont usagées ?
• Est-ce que la fonction IR REMOTE est réglée sur ARRET ?
• Est-ce que’un numéro d’ID a été assigné à l’unité principale ?
• Est-ce que la télécommande est dirigée vers le moniteur ou y a-t-il un obstacle entre la télécommande et le moniteur ?
• Est-ce que le soleil ou une forte lumière éclaire le capteur de la télécommande du moniteur ?
• Est-ce que les piles de la télécommande sont usagées ?
• Le câble de commande est connecté dans la borne REMOTE IN (commande par câble).
• Les boutons du panneau avant ne fonctionnent pas lorsque le mode de verrouillage des commandes est activé.
• Est-ce que le moniteur est raccordé au secteur ?

• Est-ce que le volume est réglé sur le minimum ?
• Est-ce que le volume est en sourdine ?
• Est-ce que les haut-parleurs sont raccordés correctement ?
• L’entrée AUDIO INPUT est-elle effectuée correcte-ment

• Réglage des commandes inadapté. Image de qualité médiocre avec Interférence localisée. une entrée de signal VIDEO. Interconnexions des câbbles. L’impédance en entrée n’est pas à un niveau correct.
• Réglage des commandes inadapté. Image de qualité médiocre avec Connexion incorrete sur connecteur à 15 broches. une entrée de signal RGB.
• Est-ce que la teinte et la couleur sont rég-lées La teinte n’est pas correcte et les correctement ? couleurs sont faibles.
• Est-ce que l’ordinateur est en marche ? Rien n’apparaît à l’écran.
• Est-ce qu’une source est connectée ?
• Est-ce que la gestion d’énergie est en veile ou sur arrêt ?
• Est-ce le MODE BOUCLE est réglé sur MARCHE ?
• Est-ce que le réglage de l’emplacement de l’image a été Une partie de l’image n’est pas visible ou effectué ? l’image n’est pas centrée. L’image est trop large ou trop petite. • Est-ce que les réglages de dimension d’écrans ont été effectués ?
• Est-ce que la résolution d’affichage est correcte ? L’image est instable.
• Les signaux de synchronisation horizontale et/ou L’indicateur ALLUME/VEILLE est verticale ne sont pas présents lorsque le mode de (POWER/STANDBY) s’allume en gestion de l’énergie est activé. rouge.
• La température à l’intérieur de l’appareil principal est L’indicateur ALLUME/VEILLE devenue trop élevée et cela a enclenché la sécurité de (POWER/STANDBY) clignote en et protection. rouge. Le témoin ALIMENTATION/ ATTENTE clignote en vert et en rouge, ou vert. Solution
• S’il n’y a pas d’anomalie dans l’image et le son ; le bruit est causé par le boîtier réagissant à des changements de température. Ceci n’affectera pas le bon fonctionnement de l’appareil.
• Laisser un certain espace entre l’affichage et les composants connectés.

• Remplacer les deux piles par des neuves.
• Régler IR REMOTE sur ARRET dans le menu OPTION3.
• Assigner un numéro d’ID à l’aide de la touche ID SELECT ou régler le numéro d’ID sur ALL.
• Brancher le câble d’alimentation au secteur.
• Appuyer sur la touche d’alimentation du moniteur pour l’allumer.
• Remplacer les deux piles par des neuves.
• Régler IR REMOTE sur MARCHE dans le menu OPTION3.
• Assigner un numéro d’ID à l’aide de la touche ID SELECT ou régler le numéro d’ID sur ALL.
• Diriger la télécommande vers le capteur du moniteur en appuyant sur la touche ou retirer l’obstacle.
• Éliminer la source de lumière en tirant les rideaux ou en dirigeant la lumière dans une direction différente.
• Brancher le câble d’alimentation au secteur.
• Débrancher le câble de commande du moniteur.
• Régler le VERROUILLAGE sur ARRET.

• Remplacer les deux piles par des neuves.
• Augmenter le volume.
• Appuyer sur la touche sourdine de la télécommande.
• Raccorder les haut-parleurs correctement.
• Régler correctement AUDIO INPUT dans le menu AUDIO.
• Ajuster les commandes de l’image est nécessaire. Essayer un autre emplacement pour le moniteur. S’assurer que tous les raccordements sont sûrs.
• Ajuster les commandes de l’image comme nécessaire. Vérifier l’assignement des broches et les connexions.
• Régler la teinte et la couleur (Menu “IMAGE”).
• Mettre l’ordinateur en marche .
• Connecter une source au moniteur.
• Activer l’ordinateur (déplacer la souris, etc.).
• Régler le MODE BOUCLE sur ARRET.
• Ajuster “REGLAGE IMAGE” correctement.
• Appuyer sur la touche “WIDE” (écran large) de la télécommande et régler cor-rectement les dimensions.
• Sélectionner la résolution d’affichage correcte.
• Vérifier le signal en entrée.

• Eteindre rapidement l’appareil principal et attendre que la température interne se soit abaissée. Voir*1.
• Eteindre rapidement l’appareil principal. Voir *2. *1 Protection anti-surchauffe Si la température du moniteur devient excessive, la protection contre les surchauffes entrera en action et coupera l’alimentation. Dans ce cas, éteindre l’appareil et débrancher le câble d’alimentation. Si la température de la pièce dans laquelle le moniteur est installé est particulièrement excessive, déplacer l’appareil dans un endroit plus frais et le laisser refroidir 60 minutes. Si le problème persiste, prendre contact avec votre revendeur. *2 Dans le cas suivant, éteindre immédiatement le moniteur et contacter un revendeur ou un centre agréé. Le moniteur s’éteint 5 secondes après avoir été allumé et ensuite l’indicateur POWER/STANDBY clignote. Cela signifie que le circuit d’alimentation électrique, la dalle d’affichage à plasma, le capteur de température ou un ventilateur au moins sont défectueux. Fr-42 Tableau des signaux pris en charge par l’appareil Résolutions compatible (42XM5)

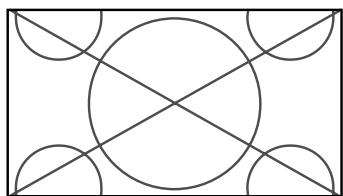

• Quand le mode d’écran est NORMAL, tous les signaux sont convertis en signaux 768 points × 768 lignes. (Sauf pour *3 )
• Quand le mode d’écran est COMPLET, tous les signaux sont convertis en signaux 1024 points × 768 lignes. Signaux d’entrée ordinateur pris en charge par ce système Présence Mode d’écran Points⳯lignes Fréquence Fréquence Polarité synchro verticale horizontale Horizontale Verticale Horizontale Verticale NORMAL COMPLET (kHz) (Hz) Type de signal (4:3) (16:9) NEC PC-9800 31,5 70,1 640⳯400 OUI OUI NEG NEG OUI 31,5 70,1 720⳯400 OUI OUI NEG NEG OUI 31,5 59,9 640⳯480 OUI OUI OUI NEG NEG OUI 37,9 72,8 OUI OUI OUI OUI NEG NEG 37,5 75,0 OUI OUI OUI OUI NEG NEG 43,3 85,0 OUI OUI OUI OUI NEG NEG 51,1 100,4 OUI OUI OUI OUI NEG NEG 61,3 120,4 OUI OUI OUI OUI NEG NEG 37,9 85,1 720⳯400 OUI OUI OUI NEG POS 31,0 60,0 848⳯480 OUI OUI OUI POS POS 31,7 60,0 852⳯480*1 OUI OUI OUI NEG NEG 35,2 56,3 800⳯600 OUI OUI OUI OUI POS POS 37,9 60,3 OUI OUI OUI OUI POS POS 48,1 72,2 OUI OUI OUI OUI POS POS 46,9 75,0 OUI OUI OUI OUI POS POS 53,7 85,1 OUI OUI OUI OUI POS POS 63,0 99,8 OUI OUI OUI OUI POS POS 75,7 120,0 OUI OUI OUI OUI POS POS Ordinateurs 48,4 60,0 1024⳯768 OUI OUI*2 OUI OUI NEG NEG compatibles 56,5 70,1 OUI OUI*2 OUI OUI NEG NEG

Synchro sur Synchro sur Apple 49,7 74,6 832⳯624 OUI OUI

Synchro sur V Synchro sur V Macintosh *5 60,2 74,9 1024⳯768 OUI*2 OUI

Synchro sur V Synchro sur V 68,7 75,1 1152⳯870 OUI OUI

Synchro sur V Synchro sur V 55,9 59,9 1440⳯900*7 OUI OUI OUI NEG POS Modèle Fr-43 SÉLECT RGB *4 DVI

AFFICH. Memoire TEXT *1 Uniquement en utilisant une carte graphique accélératrice capable d’afficher 852 × 480. *2 L’image est affichée dans la résolution originale. L’image est comprimée pour d’autres signaux. *3 Le format est 5/4. Ce signal est converti en signal 720 points × 768 lignes. *4 Normalement, le mode de sélection RGB pour les signaux d’entrée est automatiquement sélectionné. Si l’image n’est pas correctement affichée, activer le mode RGB préparé pour les signaux d’entrée indiqués dans le tableau ci-dessus. *5 Pour raccorder le moniteur à un ordinateur Macintosh, utiliser l’adaptateur de moniteur fourni (D-Sub 15 broches) sur le port vidéo de l’ordinateur. *6 D’autres modes d’écran (ZOOM et STADIUM) sont également disponibles. *7 Conforme à la norme CVT. *8 Le signal analogique n’est pas disponible. *9 Le texte ne peut pas être affiché à l’emplacement de “DROITE” et de “GAUCHE”. REMARQUE :

• Même si les signaux d’entrée sont conformes à la résolution indiquée dans le tableau ci-dessus, il pourra être nécessaire de régler la position et le format de l’image ou le piqué en raison d’erreurs de synchronisation de l’ordinateur.
• Ce moniteur a une résolution de 1024 points × 768 lignes. Il est conseillé d’utiliser un signal d’entrée XGA, wide XGA ou équivalent.
• Avec des entrées numériques certains signaux ne sont pas acceptés.
• La synchronisation peut être perturbée quand des signaux non standard autres que ceux mentionnés ci-dessus sont entrés.

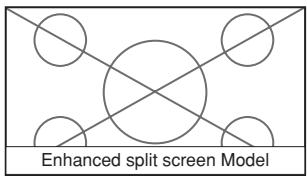

• Pour connecter un signal à composantes, utilisez la borne HD. Qu’est-ce que la technologie HDCP/HDCP ? HDCP est un acronyme de High-bandwidth Digital Content Protection (protection de contenu numérique à large bande passante). La protection de contenu numérique à large bande passante (HDCP) est un système destiné à empêcher la copie illégale de données vidéo envoyées sur une interface visuelle numérique (DVI). Si vous ne pouvez pas visionner un contenu via l’entrée DVI, cela ne signifie pas pour autant que le PDP ne fonctionne pas correctement. Avec l’application du HDCP il se peut que, dans certains cas, un contenu soit protégé avec HDCP et ne puisse pas être affiché en raison de la décision/intention de la communauté HDCP (Digital Content Protection, LLC).
• “IBM PC/AT” et “XGA” sont des marques déposées de International Business Machines, Inc., U.S.A.
• “Apple Macintosh” est une marque déposée par Apple Computer, Inc. U.S.A. Fr-44 Résolutions compatible (50XM6/60XM5)

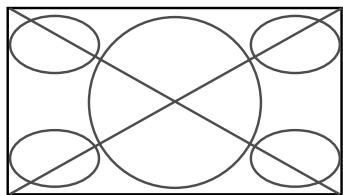

• Quand le mode d’écran est NORMAL, tous les signaux sont convertis en signaux 1024 points × 768 lignes. (Sauf pour *2, 3)
• Quand le mode d’écran est REELLE, l’image est affichée avec la résolution originale.

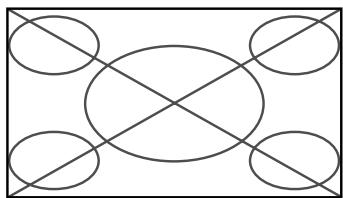

• Quand le mode d’écran est COMPLET, tous les signaux sont convertis en signaux 1365 points × 768 lignes. (Sauf pour *2) Signaux d’entrée ordinateur pris en charge par ce système Présence Mode d’écran Points⳯lignes Fréquence Fréquence Polarité synchro verticale horizontale Horizontale Verticale Horizontale Verticale NORMAL REELLE COMPLET (kHz) (Hz) Type de signal (4:3) (16:9) NEC PC-9800 31,5 70,1 640⳯400 OUI OUI OUI OUI NEG NEG 31,5 70,1 720⳯400 OUI OUI OUI OUI NEG NEG 31,5 59,9 640⳯480 OUI OUI OUI OUI OUI NEG NEG 37,9 72,8 OUI OUI OUI OUI OUI NEG NEG 37,5 75,0 OUI OUI OUI OUI OUI NEG NEG 43,3 85,0 OUI OUI OUI OUI OUI NEG NEG 51,1 100,4 OUI OUI OUI OUI OUI NEG NEG 61,3 120,4 OUI OUI OUI OUI OUI NEG NEG 37,9 85,1 OUI 720⳯400 OUI OUI OUI NEG POS 31,0 60,0 OUI 848⳯480 OUI OUI OUI POS POS 31,7 60,0 OUI 852⳯480*1 OUI OUI OUI NEG NEG 35,2 56,3 OUI 800⳯600 OUI OUI OUI OUI POS POS 37,9 60,3 OUI OUI OUI OUI OUI POS POS 48,1 72,2 OUI OUI OUI OUI OUI POS POS 46,9 75,0 OUI OUI OUI OUI OUI POS POS 53,7 85,1 OUI OUI OUI OUI OUI POS POS 63,0 99,8 OUI OUI OUI OUI OUI POS POS 75,7 120,0 OUI OUI OUI OUI OUI POS POS Ordinateurs 48,4 60,0 1024⳯768 OUI*2 OUI OUI OUI NEG NEG compatibles 56,5 70,1 OUI OUI*2 OUI OUI NEG NEG

Synchro sur V Synchro sur V Macintosh *5 60,2 74,9 1024⳯768 OUI OUI*2

Synchro sur V Synchro sur V 68,7 75,1 1152⳯870 OUI OUI

Synchro sur V Synchro sur V 55,9 59,9 1440⳯900*7 OUI OUI OUI NEG POS Modèle Fr-45 SÉLECT RGB *4 DVI

Polarité synchro Présence Mode d’écran Points⳯lignes Fréquence Fréquence verticale horizontale Horizontale Verticale Horizontale Verticale NORMAL REELLE COMPLET (16:9) (4:3) (kHz) (Hz) Type de signal OUI

AFFICH. Memoire TEXT Uniquement en utilisant une carte graphique accélératrice capable d’afficher 852 × 480. L’image est affichée dans la résolution originale. Le ratio d’aspect est 5/4. Ce signal est converti en signal de 960 points × 768 lignes. Normalement, le mode de sélection RGB pour les signaux d’entrée est automatiquement sélectionné. Si l’image n’est pas correctement affichée, activer le mode RGB préparé pour les signaux d’entrée indiqués dans le tableau ci-dessus. *5 Pour raccorder le moniteur à un ordinateur Macintosh, utiliser l’adaptateur de moniteur (D-Sub 15 broches) sur le port vidéo de l’ordinateur. *6 D’autres modes d’écran (ZOOM et STADIUM) sont également disponibles. *7 Conforme à la norme CVT. *8 Le signal analogique n’est pas disponible. *9 Le texte ne peut pas être affiché à l’emplacement de “DROITE” et de “GAUCHE”.

• Même si les signaux d’entrée sont conformes à la résolution indiquée dans le tableau ci-dessus, il pourra être nécessaire de régler la position et le format de l’image ou le piqué en raison d’erreurs de synchronisation de l’ordinateur.
• Lorsqu’un signal de 1280 points × 1024 lignes ou de 1600 points × 1200 lignes est reçu par le moniteur, l’image est compressée.
• Ce moniteur a une résolution de 1365 points × 768 lignes. Il est recommandé d’utiliser un signal d’entrée XGA, wide-XGA ou équivalent.
• Avec des entrées numériques certains signaux ne sont pas acceptés.
• La synchronisation peut être perturbée quand des signaux non standard autres que ceux mentionnés ci-dessus sont entrés.
• Pour connecter un signal à composantes, utilisez la borne HD. Qu’est-ce que la technologie HDCP/HDCP ? HDCP est un acronyme de High-bandwidth Digital Content Protection (protection de contenu numérique à large bande passante). La protection de contenu numérique à large bande passante (HDCP) est un système destiné à empêcher la copie illégale de données vidéo envoyées sur une interface visuelle numérique (DVI). Si vous ne pouvez pas visionner un contenu via l’entrée DVI, cela ne signifie pas pour autant que le PDP ne fonctionne pas correctement. Avec l’application du HDCP il se peut que, dans certains cas, un contenu soit protégé avec HDCP et ne puisse pas être affiché en raison de la décision/intention de la communauté HDCP (Digital Content Protection, LLC).
• “IBM PC/AT” et “XGA” sont des marques déposées de International Business Machines, Inc., U.S.A.
• “Apple Macintosh” est une marque déposée par Apple Computer, Inc. U.S.A. Fr-46 Caractéristiques 䡵 42XM5 Dimensions de l’écran 36,3 pouces(H)⳯20,3 pouces(V) 921,6 mm(H)⳯515,3 mm(V) 42 pouces de diagonale Rapport largeur/hauteur 16 / 9 Résolution 1024 pixels(H)⳯768 pixels(V) Pixel Pitch 0,036 pouces(H)⳯0,027 pouces(V) 0,9 mm(H)⳯0,671 mm(V) Signaux Gamme de Horizontal : de 15,5 kHz à 110,0 kHz synchronisation (Automatique : scanner par incréments) Vertical : de 50,0 Hz à 120,0 Hz (Automatique : scanner par incréments) Signaux d’entrée RGB, NTSC (3,58/4,43), PAL (B,G,M,N),

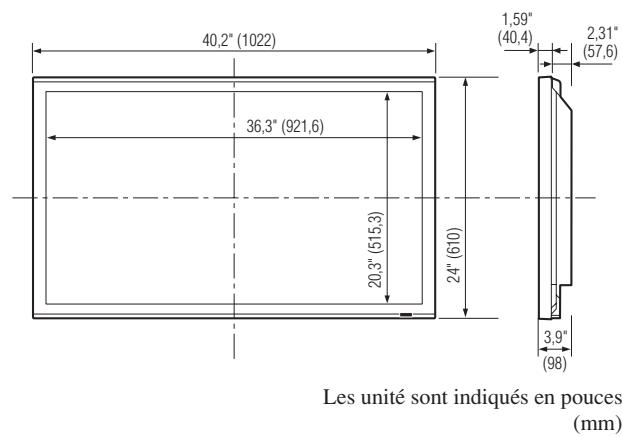

PAL60, SECAM, HD*1 , DVD*1 , DTV*1

Bornes d’entrées (VIDÉO1 et RGB1 peuvent également servir de bornes de SORTIE) RGB Visuelle 1 (Analog) Connecteur Mini sub D à 15 broches ⳯1 Visuelle 2 (Analog) Connecteur BNC (R, G, B, HD, VD)⳯1*2 Visuelle 3 (numérique) Connecteur DVI-D à 24 broches ⳯1*3 Vidéo Connecteur BNC ⳯1 Visuelle 1 Visuelle 2 Connecteur RCA⳯1 Visuelle 3 S-Vidéo : Connecteur DIN à 4 broches ⳯ 1 DVD/HD Connecteur RCA (Y, Cb/Pb, Cr/Pr)⳯ 1*1 Visuelle 1 Visuelle 2 Connecteur BNC (Y, Cb/Pb, Cr/Pr)⳯1*1,*2 Visuelle 3 Connecteur DVI-D à 24 broches ⳯1*3 Audio Connecteur RCA Stéréo⳯3 (sélectable) Commande externe Connecteur D-sub à 9 broches (RS- 232C) Entrée télécommande Mini-jack⳯1 Sortie télécommande Mini-jack⳯1 Sortie son 8 W+8 W à 6 Ohm Alimentation CA100 V à 240 V 50 Hz/60 Hz Ampérage nominal 4,5 A (maximum) Consommation de 285 W (habituel) l’alimentation Dimensions 40,2 pouces(L)⳯24 pouces(H)⳯3,9 pouces(P) 1022 mm(L)⳯610 mm(H)⳯98 mm(P) Poids 66,1 lbs / 30 kg (sans support) Contexte d’utilisation Température d’utilisation 0 °C à 40 °C / 32 °F à 104 °F Humidité 20 % à 80 % (sans condensation) Température de stockage -10 °C à 50 °C / 14 °F à 122 °F Humidité 10 % à 90 % (sans condensation) Autres caractéristiques Convertisseur de lecture 3D à compensation de mouvement (NTSC, PAL, 480I, 576I, 525I, 625I, 1035I, 1080I), Convertisseur d’appel 2-3 (NTSC, 480I, 525I, 1035I, 1080I (60 Hz)), Convertisseur d’appel 2-2 (PAL, 576I, 625I, NTSC, 480I, 525I), Zoom numérique (réglable 100 % à 900 %), Mur d’image de 4 à 25 écrans multiples, Autodiagnostic via RS232C, Mode Longue Durée (PLE/

ROTATION PIX/INVERSION/BLANC/

SCREEN WIPER/FOCUS LEGER, etc.), Verrouillage des commandes (sauf alimentation électrique, etc.), Saut d’entrée, Ton couleurs, Minuterie programmable, Interface mise en boucle, Plug and Play (DDC1, DDC2b, RGB3: DDC2b uniquement), Découpe d’image avancée, Ensemble protocole, etc. Accessoires Cordon d’alimentation (⳯1), Télécommande (⳯1), Piles AAA (⳯2), Manuels (Guide rapide et CD-ROM), Âmes en ferrite pour cordon d’alimentation (⳯2), Colliers pour cordon d’alimentation (⳯2), Serre-câbles (⳯3), Colliers à perles (⳯3), Âme en ferrite pour câble télécommande (⳯2). Réglementations UL 60950-1, CAN/CSA-C22.2 No.60950-1-03, FCC classe B, ICES-003 classe B 1,59" (40,4) 40,2" (1022) 2,31" (57,6) 24" (610) 20,3" (515,3) 36,3" (921,6) 3,9" (98) Les unité sont indiqués en pouces (mm) Les caractéristiques techniques et spécifications peuvent faire l’objet de modifications sans préavis. *1 Entrée de signaux HD/DVD/DTV compatibles sur ce système. 480P (60 Hz) 480I (60 Hz) 525P (60 Hz) 525I (60 Hz) 576P (50 Hz) 576I (50 Hz) 625P (50 Hz) 625I (50 Hz) 720P (60 Hz) 720P (50 Hz) 1035I (60 Hz) 1080I (50 Hz) 1080I (60 Hz) 1080P (50 Hz) 1080P (60 Hz) *2 Les connecteurs 5-BNC servent pour les entrées RGB2 et DVD/ HD2. Choisir une entrée sous “SELECT BNC”. *3 Compatible avec HDCP. Signaux supportés

• 1920ⴒ1080P @ 50 Hz Remarque : Dans certains cas, un signal sur le moniteur plasma peut ne pas être affiché correctement. Le problème peut être un manque de cohérence avec la norme de l’équipement source (DVD, Boîtier décodeur, etc.). Si vous rencontrez un tel problème, veuillez contacter NEC Corporation of America ainsi que le fabricant de l’équipement source. Fr-47 Caractéristiques 䡵 50XM6 Dimensions de l’écran 43,4 pouces(H)⳯24,4 pouces(V) 1104 mm(H)⳯621 mm(V) 50 pouces de diagonale Rapport largeur/hauteur 16 / 9 Résolution 1365 pixels(H)⳯768 pixels(V) Pixel Pitch 0,032 pouces(H)⳯0,032 pouces(V) 0,81 mm(H)⳯0,81 mm(V) Signaux Gamme de Horizontal : de 15,5 kHz à 110,0 kHz synchronisation (Automatique : scanner par incréments) Vertical : de 50,0 Hz à 120,0 Hz (Automatique : scanner par incréments) Signaux d’entrée RGB, NTSC (3,58/4,43), PAL (B,G,M,N),

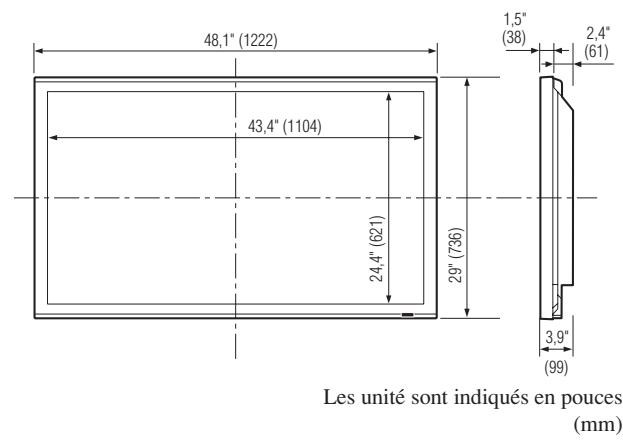

PAL60, SECAM, HD*1 , DVD*1 , DTV*1

Bornes d’entrées (VIDÉO1 et RGB1 peuvent également servir de bornes de SORTIE) RGB Visuelle1 (Analog) Connecteur Mini sub D à 15 broches ⳯1 Visuelle2 (Analog) Connecteur BNC (R, G, B, HD, VD)⳯1*2 Visuelle3 (numérique) Connecteur DVI-D à 24 broches ⳯1*3 Vidéo Visuelle 1 Connecteur BNC⳯1 Visuelle 2 Connecteur RCA⳯1 S-Vidéo : Connecteur DIN à 4 broches ⳯ 1 Visuelle 3 DVD/HD Connecteur RCA (Y, Cb/Pb, Cr/Pr)⳯1*1 Visuelle 1 Visuelle 2 Connecteur BNC (Y, Cb/Pb, Cr/Pr)⳯1*1,*2 Visuelle 3 Connecteur DVI-D à 24 broches ⳯1*3 Audio Connecteur RCA Stéréo ⳯ 3 (sélectable) Commande externe Connecteur D-sub à 9 broches (RS- 232C) Entrée télécommande Mini-jack⳯1 Sortie télécommande Mini-jack⳯1 Sortie son 9 W+9 W à 6 Ohm Alimentation CA100 V à 240 V 50 Hz/60 Hz Ampérage nominal 5,0 A (maximum) Consommation de 340 W (habituel) l’alimentation Dimensions 48,1 pouces(L)⳯29,0 pouces(H)⳯3,9 pouces(P) 1222 mm(L)⳯736 mm(H)⳯99 mm(P) Poids 91,4 lbs / 41,5 kg (sans support) Contexte d’utilisation Température d’utilisation 0 °C à 40 °C / 32 °F à 104 °F Humidité 20 % à 80 % (sans condensation) Température de stockage -10 °C à 50 °C / 14 °F à 122 °F Humidité 10 % à 90 % (sans condensation) Autres caractéristiques Convertisseur de lecture 3D à compensation de mouvement (NTSC, PAL, 480I, 576I, 525I, 625I, 1035I, 1080I), Convertisseur d’appel 2-3 (NTSC, 480I, 525I, 1035I, 1080I (60 Hz)), Convertisseur d’appel 2-2 (PAL, 576I, 625I, NTSC, 480I, 525I), Zoom numérique (réglable 100 % à 900 %), Mur d’image de 4 à 25 écrans multiples, Autodiagnostic via RS232C, Mode Longue Durée (PLE/

ROTATION PIX/INVERSION/BLANC/

SCREEN WIPER/FOCUS LEGER, etc.), Verrouillage des commandes (sauf alimentation électrique, etc.), Saut d’entrée, Ton couleurs, Minuterie programmable, Interface mise en boucle, Plug and Play (DDC1, DDC2b, RGB3: DDC2b uniquement), Découpe d’image avancée, Ensemble protocole, etc. Accessoires Cordon d’alimentation (⳯1), Télécommande (⳯1), Piles AAA (⳯2), Manuels (Guide rapide et CD-ROM), Âmes en ferrite pour cordon d’alimentation (⳯2), Colliers pour cordon d’alimentation (⳯2), Serre-câbles (⳯3), Colliers à perles (⳯3), Âme en ferrite pour câble télécommande (⳯2). Réglementations UL 60950-1, CAN/CSA-C22.2 No.60950-1-03, FCC classe B, ICES-003 classe B 1,5" (38) 48,1" (1222) 2,4" (61) 29" (736) 24,4" (621) 43,4" (1104) 3,9" (99) Les unité sont indiqués en pouces (mm) Les caractéristiques techniques et spécifications peuvent faire l’objet de modifications sans préavis. *1 Entrée de signaux HD/DVD/DTV compatibles sur ce système. 480P (60 Hz) 480I (60 Hz) 525P (60 Hz) 525I (60 Hz) 576P (50 Hz) 576I (50 Hz) 625P (50 Hz) 625I (50 Hz) 720P (60 Hz) 720P (50 Hz) 1035I (60 Hz) 1080I (50 Hz) 1080I (60 Hz) 1080P (50 Hz) 1080P (60 Hz) *2 Les connecteurs 5-BNC servent pour les entrées RGB2 et DVD/ HD2. Choisir une entrée sous “SELECT BNC”. *3 Compatible avec HDCP. Signaux supportés

• 1920ⴒ1080P @ 50 Hz Remarque : Dans certains cas, un signal sur le moniteur plasma peut ne pas être affiché correctement. Le problème peut être un manque de cohérence avec la norme de l’équipement source (DVD, Boîtier décodeur, etc.). Si vous rencontrez un tel problème, veuillez contacter NEC Corporation of America ainsi que le fabricant de l’équipement source. Fr-48 Caractéristiques 䡵 60XM5 Dimensions de l’écran 51,9 pouces(H)⳯29,2 pouces(V) 1319 mm(H)⳯742 mm(V) 60 pouces de diagonale Rapport largeur/hauteur 16 / 9 Résolution 1365 pixels(H)⳯768 pixels(V) Pixel Pitch 0,038 pouces(H)⳯0,038 pouces(V) 0,97 mm(H)⳯0,97 mm(V) Signaux Gamme de Horizontal : de 15,5 kHz à 110,0 kHz synchronisation (Automatique : scanner par incréments) Vertical : de 50,0 Hz à 120,0 Hz (Automatique : scanner par incréments) Signaux d’entrée RGB, NTSC (3,58/4,43), PAL (B,G,M,N),

PAL60, SECAM, HD*1, DVD*1, DTV*1

Bornes d’entrées (VIDÉO1 et RGB1 peuvent également servir de bornes de SORTIE) RGB Visuelle1 (Analog) Connecteur Mini sub D à 15 broches ⳯1 Visuelle2 (Analog) Connecteur BNC (R, G, B, HD, VD)⳯1*2 Visuelle3 (numérique) Connecteur DVI-D à 24 broches ⳯1*3 Vidéo Visuelle 1 Connecteur BNC⳯1 Visuelle 2 Connecteur RCA⳯1 S-Vidéo : Connecteur DIN à 4 broches ⳯ 1 Visuelle 3 DVD/HD Connecteur RCA (Y, Cb/Pb, Cr/Pr)⳯1*1 Visuelle 1 Visuelle 2 Connecteur BNC (Y, Cb/Pb, Cr/Pr)⳯1*1,*2 Visuelle 3 Connecteur DVI-D à 24 broches ⳯1*3 Audio Connecteur RCA Stéréo ⳯ 3 (sélectable) Commande externe Connecteur D-sub à 9 broches (RS- 232C) Entrée télécommande Mini-jack⳯1 Sortie télécommande Mini-jack⳯1 Sortie son 9 W+9 W à 6 Ohm Alimentation CA100 V à 240 V 50 Hz/60 Hz Ampérage nominal 7,0 A (maximum) Consommation de 440 W (habituel) l’alimentation Dimensions 57,9 pouces(L)⳯34,7 pouces(H)⳯4,8 pouces(P) 1470 mm(L)⳯880 mm(H)⳯122 mm(P) Poids 135,6 lbs / 61,5 kg (sans support) Contexte d’utilisation Température d’utilisation 0 °C à 40 °C / 32 °F à 104 °F Humidité 20 % à 80 % (sans condensation) Température de stockage -10 °C à 50 °C / 14 °F à 122 °F Humidité 10 % à 90 % (sans condensation) Autres caractéristiques Convertisseur de lecture 3D à compensation de mouvement (NTSC, PAL, 480I, 576I, 525I, 625I, 1035I, 1080I), Convertisseur d’appel 2-3 (NTSC, 480I, 525I, 1035I, 1080I (60 Hz)), Convertisseur d’appel 2-2 (PAL, 576I, 625I, NTSC, 480I, 525I), Zoom numérique (réglable 100 % à 900 %), Mur d’image de 4 à 25 écrans multiples, Autodiagnostic via RS232C, Mode Longue Durée (PLE/

ROTATION PIX/INVERSION/BLANC/

SCREEN WIPER/FOCUS LEGER, etc.), Verrouillage des commandes (sauf alimentation électrique, etc.), Saut d’entrée, Ton couleurs, Minuterie programmable, Interface mise en boucle, Plug and Play (DDC1, DDC2b, RGB3: DDC2b uniquement), Découpe d’image avancée, Ensemble protocole, etc. Accessoires Cordon d’alimentation (⳯1), Télécommande (⳯1), Piles AAA (⳯2), Manuels (Guide rapide et CD-ROM), Âmes en ferrite pour cordon d’alimentation (⳯2), Colliers pour cordon d’alimentation (⳯2), Serre-câbles (⳯3), Colliers à perles (⳯3), Âme en ferrite pour câble télécommande (⳯2). Réglementations UL 60950-1, CAN/CSA-C22.2 No.60950-1-03, FCC classe B, ICES-003 classe B 1,8" (45) 57,9" (1470) 3,0" (77) 34,7" (880) 29,2" (742) 51,9" (1319) 4,8" (122) Les unité sont indiqués en pouces (mm) Les caractéristiques techniques et spécifications peuvent faire l’objet de modifications sans préavis. *1 Entrée de signaux HD/DVD/DTV compatibles sur ce système. 480P (60 Hz) 480I (60 Hz) 525P (60 Hz) 525I (60 Hz) 576P (50 Hz) 576I (50 Hz) 625P (50 Hz) 625I (50 Hz) 720P (60 Hz) 720P (50 Hz) 1035I (60 Hz) 1080I (50 Hz) 1080I (60 Hz) 1080P (50 Hz) 1080P (60 Hz) *2 Les connecteurs 5-BNC servent pour les entrées RGB2 et DVD/ HD2. Choisir une entrée sous “SELECT BNC”. *3 Compatible avec HDCP. Signaux supportés

• 1920ⴒ1080P @ 50 Hz Remarque : Dans certains cas, un signal sur le moniteur plasma peut ne pas être affiché correctement. Le problème peut être un manque de cohérence avec la norme de l’équipement source (DVD, Boîtier décodeur, etc.). Si vous rencontrez un tel problème, veuillez contacter NEC Corporation of America ainsi que le fabricant de l’équipement source. Fr-49 Garantie limitée Moniteurs Plasma COMMENT GARANTIE NEC Corporation of America garantit que ce produit est exempt de tout défaut de matériau et d’assemblage sous les termes suivants et, dans les conditions établies cidessous, accepte de réparer ou remplacer (au choix de NEC Corporation of America) toute pièce interne de l’appareil qui s’avère défectueuse. Les pièces ou produits de rechange peuvent être neufs ou remis en état et auront les mêmes caractéristiques techniques que les pièces ou produits d’origine. OBTENIR

1. Pour obtenir le service de garantie, consultez le revendeur auquel

vous avez acheté le produit.

2. A chaque fois qu’une réparation est nécessaire, la facture datée

originale (ou une copie) doit être présentée comme preuve de la garantie. Veuillez également inclure à tout envoi votre nom, adresse et une description du (des) problème(s).

3. Pour connaître le nom du centre de service agréé NEC

Corporation of America le plus proche, appeler NEC Corporation of America au 800-836-0655. COMBIEN DE TEMPS DURE LA GARANTIE ? Les pièces et la main d’ouvre sont garantis pendant (1) un an à compter de la date de premier achat.

LIMITATIONS DE RESPONSABILITE

A l’exception des obligations spécifiquement établies dans cette déclaration de garantie, nous ne serons pas responsables de tout dommage direct, indirect, spécial, accessoire, immatériel, ou de tout autre type de dommages, qu’ils soient basés sur un contrat, une action délictuelle ou toute autre théorie légale, et ceci que nous ayons été informés de la possibilité de tels dommages ou non. Cette garantie se substitue à toute autre garantie explicite ou implicite, y-compris mais sans limiter, aux garanties implicites de qualité marchande ou de compatibilité avec un usage particulier. A QUI BENEFICIE-T-ELLE ? Seule l’acheteur initial peut profiter de la garantie. CE QUE LA GARANTIE COUVRE ET CE

QU’ELLE NE COUVRE PAS

Sauf indication contraire ci-dessous, la garantie couvre tous les défauts de matériau ou d’assemblage de ce produit. Ce qui suit n’est pas couvert par la garantie :

1. Tout produit qui n’est pas distribué aux U.S.A. ou au Canada par

NEC Corporation of America ou qui n’est pas acheté aux U.S.A ou au Canada par un distributeur agréé NEC Corporation of America.

2. Tout produit dont le numéro de série a été effacé, modifié ou

3. Les dommages, détériorations ou dysfonctionnements résultants

de : a. Accident, mauvaise utilisation, abus, négligence, feu, eau, éclairs ou autres actes de la nature, modification non-autorisée du produit ou non-respect des instructions fournies avec le produit. b. Réparation ou tentative de réparation par toute personne non agréée par NEC Corporation of America. c. Toute expédition du produit (les réclamations doivent être présentées au transporteur). d. Retrait ou installation du produit. e. Toute autre cause qui n’est pas liée à un défaut du produit. f. Brûlures ou images résiduelles sur le phosphore du panneau.

4. Cartons, mallettes de transport, batteries, boîtiers externes, bandes

magnétiques ou tout accessoire utilisé en association avec le produit.

5. Réparations en dehors des U.S.A. ou du Canada.

EXCLUSION DE DOMMAGES

La responsabilité de NEC Corporation of America pour tout produit défectueux est limitée à la réparation ou au remplacement du produit, selon notre choix. NEC Corporation of America ne saurait être responsable de :

1. Dommage causé à d’autres biens résultants de défauts de ce

produit, dommages de nuisance, perte de l’utilisation de ce produit, perte de temps, pertes commerciale ; ou

2. Tout autre dommage, qu’il soit accessoire, immatériel ou autre.

Certains Etats ne permettent pas la limitation de durée d’une garantie implicite et/ou ne permettent pas l’exclusion ou la limitation des dommages accessoires ou immatériels, de sorte que les limitations et exclusions peuvent ne pas s’appliquer dans votre cas.

RELATIONS ENTRE LA LEGISLATION LOCALE

Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir également d’autres droits qui varient d’un Etat à l’autre. CE QUE NOUS PAIERONS ET CE QUE NOUS

Nous paierons les coûts de main d’œuvre et de matériel pour les éléments couverts par la garantie, mais nous ne paierons pas pour ce qui suit :

1. Frais de retrait et d’installation.

2. Coûts des réglages techniques initiaux (configuration), y-compris

le réglage des commandes utilisateur. Ces coûts relèvent de la responsabilité du revendeur NEC Corporation of America auquel le produit a été acheté.

08 : 00 09 : 00 10 : 00

DESL. 10 : 30 18 : 15 12 : 15 10 : 00 --:-12 : 15 16 : 00

: DESLIG. AUTO ID : LIGADO
