| Type de produit | Enceinte acoustique colonne |
|---|---|
| Caractéristiques techniques principales | 2 voies, haut-parleurs de graves de 165 mm, haut-parleurs d'aigus de 25 mm |
| Alimentation électrique | Non applicable (enceinte passive) |
| Dimensions approximatives | Dimensions : 1000 x 200 x 300 mm |
| Poids | Environ 12 kg par enceinte |
| Compatibilités | Compatible avec amplificateurs de puissance adaptés |
| Type de batterie | Non applicable (enceinte passive) |
| Tension | Non applicable (enceinte passive) |
| Puissance | Puissance nominale : 120 W, puissance maximale : 200 W |
| Fonctions principales | Restitution sonore de haute qualité, idéale pour la musique et le home cinéma |
| Entretien et nettoyage | Essuyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange pour les haut-parleurs et composants internes |
| Sécurité | Éviter l'exposition à l'humidité, ne pas dépasser la puissance maximale recommandée |
| Informations générales utiles | Recommandée pour une utilisation dans des pièces de taille moyenne à grande, avec un bon placement pour une acoustique optimale |
FOIRE AUX QUESTIONS - B&W 704 B&W
Questions des utilisateurs sur B&W 704 B&W
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte acoustique au format PDF gratuitement ! Retrouvez votre notice B&W 704 - B&W et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil B&W 704 de la marque B&W.

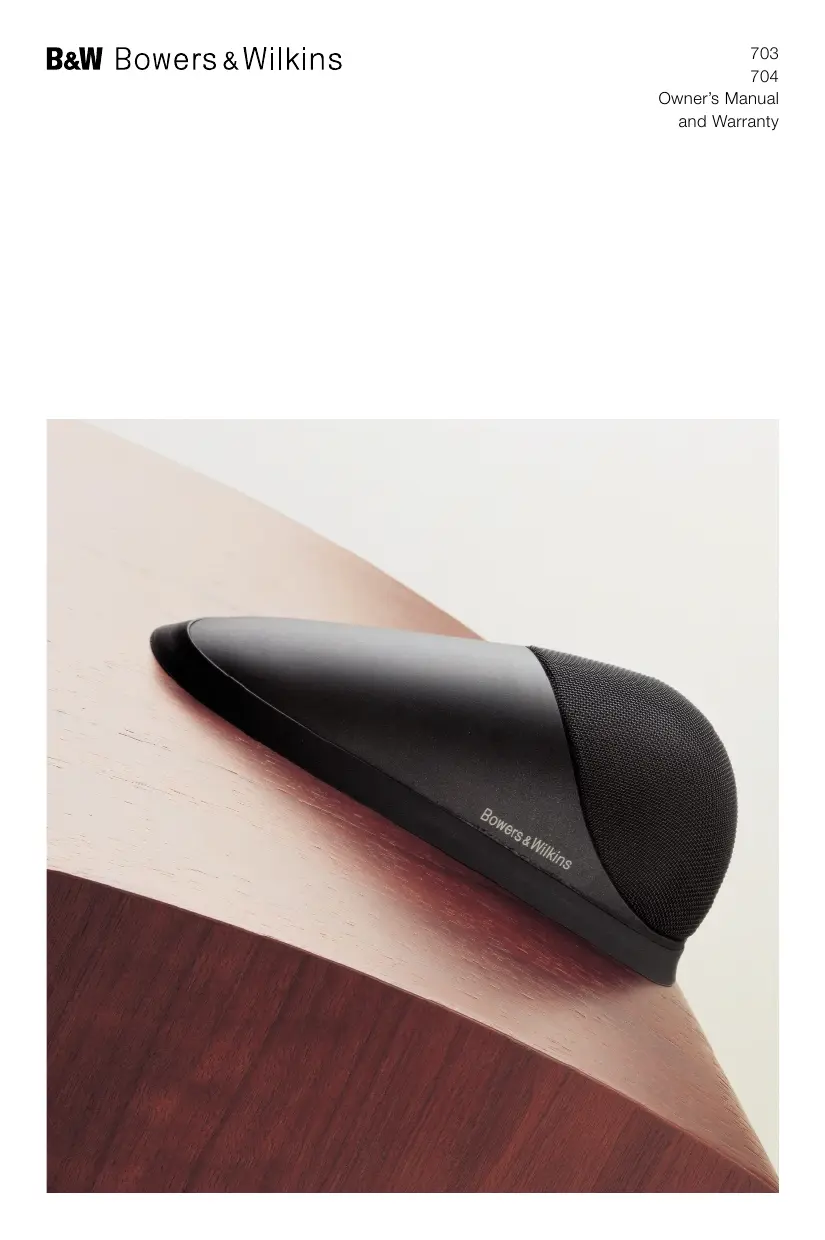

MODE D'EMPLOI B&W 704 B&W
Manuel d'utilisation......3
Deutsch
Garantie .4
Ce produit a ete concu et fabrique en vertu desnormes de qualite les plus rigoureuses. Toutefois, en cas de probleme, B&W Loudspeakers et ses distributeurs nationaux garantissant une main d'oeuvre (exclusions possibles) et des pieces de rechange gratuites dans tout pays desservi par un distributeur agree de B&W.
Cette garantie limitee est valide pour une periode de cinq ans a compter de la date d'achat ou une periode de deux ans pour les composants Electroniques, y compris les haut-parleurs amplifiés.
Conditions
1 La garantie est limitée à la réparation de l'équipment. Les frais de transport ou autres, les risques associés à l'enlèvement, au transport et à l'installation des produits ne sont pas couverts par cette garantie.
2 La garantie est exclusivement réservée au propretaire d'origine et ne peut pas être transférée.
3 Cette garantie ne s'applique qu'aux produits faisant I'objet de vices de matérielux et/ou de construction au moment de I'achat et ne sera pas applicable dans les cas suivants:
a. Défériorations entrainées par une installation, connexion ou un emballage incorrect,
b. Détériorations entrainées par un usage autre que l'usage correcte décrit dans le manuel de l'utilisateur, la négligence, des modifications ou l'usage de pieces qui ne sont pas fabriquées ou agréées par B&W,
c. Défériorations entrainées par un équipement auxiliaire défecteux ou qui ne convient pas,
d. Détériorations resultant de: accidents, foudre, eau, chaleur, guerre, troubles de l'ordre public ou autre cause ne relevant pas du contrôle raisonnable de B&W ou de ses distributeurs agresés,
e. Les produits dont le nombre de série a eté modifié, efface, élimine ou rendu illisible,
f. Les produits qui ont ete réparés ou modifiés par une personne non autorisée.
4 Cette garantie vient en complément à toute obligation juridique nationale / régionale des revendeurs ou distributeurs nationaux et n'afecte pas vos droits statutaires en tant que client.
Comment faire une réclamation en vertu de la garantie
Veuiliez respecter la procEDURE ci-dessous, si vous souhaitez faire une réclamation sous garantie :
1 Si I'equipement est utilisé dans le pays d'achat, veuillage contacter le distributeur agree de B&W qui a vendu I'equipement.
2 Si I'equipement est utilisé dans un pays autre que le pays d'achat, veillez contacter le distributeur national B&W du pays de residence, qui vous indiquera où vous pouvez faire réparer I'equipement. Vous pouze appeler B&W au Royaume-Uni ou consulter notre site Web pour obtenir les coordonnées de votre distributeur local.
Afin de valider votre garantie, vous devrez prévenir ce livre de garantie qui aura été rempli et tamponné par toute revendeur le jour de l'achat. En l'absence de ce livre, vous devrez prévenir l'original de la facture commerciale ou une autre preuve d'achat et de la date d'achat.
Manuel d'utilisation
Introduction
Nous you remercions d'avoir besoin B&W.
Veuillez dire attentivement l'ensemble de ce document avant de déballer et de raccorder votre matériel. Il vous aidera a atteoir les mêlures résultats.
B&W entretient un réseau de distributeurs officiels dans plus de 60 pays; ;ils sont en mesure de vous aider au cas où vous rencontreslez des difficultes que votre revendeur ne pourrait résoudre.
- Repliez totalement les rabats du carton puis returnez l'emballage avec son contenu.
- Soulevez le carton pour le vider de son contenu.
- Retirez l'emballage interieur.
- Nous vous sugérons de conserver l'emballage pour une utilisation ultérieure.
Vérifier à ce que le carton contient :
- Sachet d'accessoires contenant :
- 4 pieds en caoutchouc
- 4 pointes de découpling
4écrous
1 (703)/2 (704) bouchons de mousse
Toutes les connexions doivent être réalisées lorsque les apparènts sont écients.
Vous disposez, à l'arriere de l'enceinte, de deux paires de borniers autorisant le bi-cablage. Deux straps de très haute qualite les relient et vous permettent le raccordement par un cable de liaison standard à deux conducteurs. Si vous adoptez une connexion à l'aide d'un seul cable, laissez les straps en place et utilisez n'importe laquelle des deux paires de borniers.
Verifiez que la borne positive (indiquée + et de couleur rouge) est bien raccordée à la sortie positive de votre amplificateur et que la borne négative (indiquée - et de couleur noire) est bien raccordée à la sortie négative. Un branchement incorrect procurera une image sonore de mauvaise qualité et une perte sensible des basses fréquences.
Pour bi-cabler, il suffit de-retirer les deux straps et d'utiliser deux cables séparés à deux conducteurs chacun. Il seront raccordés d'un côte aux sorties de l'amplificateur et de l'autre à chacune des deux paires de borniers. Ce type de connexion augmente la résolution des détails sonres les plus infimes. Contrôlez la polarité comme nous vous l'avons indiqué précédemment. Avec le bi-cablage, un raccordement incorrect alteré également la response en fréquence.
Les bornes acceptent des pointes de contact, des cosses bêches ou du fil torsadé de 6 mm de diamètre maximum ainsi que des fiches bananes de 4 mm (dans les pays qui en autorisert l'emploi). Si vous utilisez des cosses bêches, branchez les sous le collier coulissant.
Consigne de sécurité importante :
Dans certains pays et notamment en Europe, la prise banane de 4 mm est considérée comme dangereuse car pouvant être insérée, par mégarde, dans une prise électrique. Pour être en conformité avec les normes européennes de sécurité CENELEC, les troughs de 4 mm des bornes sont obstrués par des pieces en plastique. Ne retirez pas ces pieces si vous résidèze dans un pays régí par ces lois.
Serrez toujours fermement les capuchons des bornes afin d'optimiser la qualité de contact et d'éviter les vibrations parasitées.
Demandez l'avis de votre revendeur lorsque vousCHOISSEZ un cable.Son impedance totale doit se situer en dessous de la valeur maximale reconnuee dans les specifications.Nutilisez que des cables ayant une tres faible inductance afin d'eviter tout risque d'attenuation des fréquences aigués.
Positionnement (Figure 4)
Différents essais de positionnement des enceintes sont recommendés ; ils vous permettront d'optimiser la relation acquistque existant entre celles-ci et votre salle d'écoute.
A titre indicatif :
N'utilise jamais les pointes avant d'avoir déterminé le meilleur emplacement pour vos enceintes.
- Disposez les enceintes acoustiques ainsi que le centre de la zone d'écoute approximativement aux trois angles d'un triangle équilatéral.
- Ecartez vos enceintes d'au moins 1,5 m pour obtenir une séparation gauche/droite suffisante.
- Maintenez le baffle de l'enceinte (face comportant les haut-parfleurs) à une distance minimale de 50 cm du mur le plus proche. Lorsque les enceintes sont
trop proches des murs, le niveau des basses augmente par rapport au medium. La reproduction sonore risque de原因之一 trop sourde.
Champs magnétiques parasites
Les aimants des haut-parleurs rayonnent un champ magnétique qui s'étend au-delà des parois de l'ébensisterie. Nous vous recommandons de tener les éléments magnétiquement sensibles (television et écran d'ordinateur, disquêtes d'ordinateur, cassettes audio et video ainsi qu'autres objetssemblables) à une distance d'au moins 50 cm de l'enceinte.
Réglages fins
Avant de procéder aux réglages fins,
verifiez deux fois la validité des connexions
et leur sécurité.
Quand les basses sont désequilibrées par rapport au reste du spectre sonore, c'est généralement à cause de l'excitation de modes de résonance de la pièce. Une légère modification de l'emplacement des enceintes ou de la position d'écoute de l'auditeur peuvent avoir de profondes répercussions sur la manière dont ces résonances affectent le son. Essayez d'installer les enceintes acoustiques le long d'un autre mur. Le déplacement de gros meubles peut également avoir un effet important.
Eloigner les enceintes des murs réduit, en général, le niveau des basses. Un grand espace situé à l'arrête des enceintes peut aussi aider à recreer une belle impression de profondeur. A l'inverse, rapprocher les enceintes des murs augmentera le niveau des basses.
Si vous souhaitez réduire le niveau des basses sans égligner les enceintes des murs, introduisez les bouchons de mousse dans les événés d'accord (figure 6).
Si I'image centrale est virtually pauvre, rapproche les deux encéntes l'une de l'autre ou orientez-les vers un point situé juste en avant de l'auditeur (figure 5).
Si le son est trop agressif, augmentez la quantité de matérielles absorbants dans la piece (en utilisant des rideaux lourds, par exemple). Reduisez-les, au contraire, si le son est etoufée et peu vivant.
Contrôlez la présence de flutter écho en frappant dans les mains et écoutez les éventuelles répetitions rapides du son.
Vous pourrait corriger ce phénomène, par l'emploi de surface de formes très irrégulières telles qu'une bibliothèque ou de très grands meubles.
Assurez-vous que les enceintes sont fermement posées au sol. Si possible, utilisez les pointes fournies d'es que vous aurez déterminé la position définitive. Leur role et de transpercer la moquette ou le tapis afin de rechercher le contact avec le sol. Pour commencer, vissez les écrous de blocage à fond sur la partie fillette de la pointe, puis vissez la pointe dans l'insert prévu à cet effet sous l'ébensisterie. Si l'enceinte est instable, dévissez les deux pointes qui ne touchent pas le sol de façon égale, jusqu'à l'obtention de la stabilité maximale. PourTERMER,bloquez les
écrous contre l'ébénisterie. Si l'appareil doit être place sur une surface fragile (un parquet par exemple), place un petit disque de protection sous chaque pointe ou Choisissez d'utiliser les pieds en caoutchou à la place de ces piedes.
Contrôlez que les cables ne risquent pas d'être transperçés par les pointes de découpling.
Ne déplacez pas l'appareil en le faisant glisser sur ses points. Vous risquez de les arracher ou de causeurs des dégats.
Prenez garde de ne pas vous piquer avec les pointes.
Période de rodage
Les performances de vos enceintes s'amélioreront de façon sensible durant la première période d'utilisation. Lorsqu'elles ont été stockées dans un endroit reliativement froid, les éléments charges de l'amortissement ainsi que les suspensions des haut-parleurs nécessiteront un certain temps de fonctionnement pour retrouver leurs caractéristiques mécaniques correctes. Le temps nécessaire à l'obtention des performances optimes dépend des conditions de stockage et d'utilisation. Prévoyez en général une semaine pour la mise à température et environ quinze heures de fonctionnement à niveau moyen pour que les différentes parties mécaniques retrouvent les caractéristiques prévues.
Entretien et précautions
Pour entretenir l'ébénisterie de votre enceinte, vous vous limitez, en général, à un simple dépoussierage. Si vous désirez utiliser un produit stocké en aérosol, pensez à oter préalablement la grille, en la tirant prudementversvous.Veiliez à vaporiser le produit sur le chiffon et jamais directement sur l'enceinte. La grille doit être retiree de l'enceinte, lorsqu'on souhaïterez nettoyer le tissu. Il s'envient avec une Brosse à habits tout à fait classique.
Il ne faut jamais toucher les membranes des haut-parleurs et en particulier celles des tweeters, vous risqueriez de les endomager.
