Type de produit	Lecteur multimédia portable / GPS
Marque	DANEW
Modèle	GS-130
Dimensions	100 x 80 x 19 mm
Poids	Environ 0,16 kg
Écran	3,5" TFT tactile, 320 x 240 pixels, 300 cd/m², contraste 300:1
Processeur	Centrality Atlas III 372 MHz (dual core)
Mémoire RAM	64 Mo
Mémoire ROM	256 Mo
Stockage externe	Mini SD (carte mémoire)
Batterie	Li-ion rechargeable 1250 mAh, autonomie jusqu'à 3 h
Alimentation	Chargeur allume-cigare 110-240 V, < 8 W
Connectivité	USB 1.1, prise casque 3,5 mm, antenne externe GPS
Haut-parleur	1,5 W
Système d'exploitation	Windows CE .Net 5.0
Logiciel de navigation	Destinator 7
Multimédia	Audio (MP3, WMA), Vidéo (MP4), Photo (JPEG)
Langues	Français, Anglais, Espagnol, Allemand, Italien
Accessoires inclus	Chargeur allume-cigare, support ventouse, câble USB, stylet
Réglementation	CE, E-Mark

FOIRE AUX QUESTIONS - GS-130 DANEW

Comment allumer et éteindre le DANEW GS-130 ?

Pour allumer ou mettre en veille, effectuez un appui long sur le bouton POWER. Pour éteindre complètement, utilisez l'interrupteur ON/OFF situé sur l'appareil.

Comment recharger la batterie du GPS ?

Utilisez le chargeur allume-cigare fourni : branchez-le sur l'allume-cigare de votre véhicule et connectez la prise USB au GPS. La batterie se recharge uniquement entre 0 et 37 °C.

Que faire si l'écran reste noir ?

Vérifiez que la batterie est chargée. Si elle est faible, branchez le chargeur. Si le problème persiste, effectuez une réinitialisation en débranchant puis rebranchant le chargeur.

Comment insérer une carte mémoire Mini SD ?

Insérez la carte Mini SD dans l'emplacement prévu. Pour la retirer, poussez doucement avec l'ongle ; la carte dépasse légèrement et vous pouvez la prendre.

Puis-je utiliser des écouteurs avec ce lecteur ?

Oui, branchez vos écouteurs sur la prise Jack 3,5 mm. Le haut-parleur se coupe automatiquement. Attention : un volume trop fort peut endommager l'audition.

Comment améliorer la réception GPS dans la voiture ?

Si le signal est faible, connectez une antenne GPS externe (optionnelle) à la prise prévue et fixez l'antenne sur le toit du véhicule.

Puis-je écouter de la musique ou regarder des vidéos ?

Oui, depuis le menu principal, appuyez sur l'icône MP3 pour la musique ou MP4 pour les vidéos. Les fichiers doivent être stockés sur la carte Mini SD, pas dans la mémoire Flash interne.

Comment visionner des photos ?

Depuis le menu principal, appuyez sur l'icône Photo. Pour éviter des ralentissements, convertissez vos images en basse résolution (640x480) avant de les copier sur la carte.

Comment monter le support dans la voiture ?

Fixez le support dans le bras articulé (Fig. 1), puis placez le GPS sur le bas du support et enclenchez le clip en haut. Fixez la ventouse sur le pare-brise en appuyant sur le clip. Ne placez pas le GPS devant un airbag.

Que faire si le son ne fonctionne pas ?

Vérifiez que le volume n'est pas coupé. Allez dans le menu Configuration et augmentez le volume. Si vous utilisez des écouteurs, assurez-vous qu'ils sont bien branchés.

MODE D'EMPLOI GS-130 DANEW

Montage support voiture

Dépannage

Specifications

Liste des accessoires

OBJET	NOM	QTE
	Manuel de l'utilisateur	1
	Chargeur allume cigare	1
	Bras à ventouse	1
	Cable USB	1
	Support	1
	Stylet	1

Les accessoires sont susceptibles d'être modifiés sans avertissement préalables.

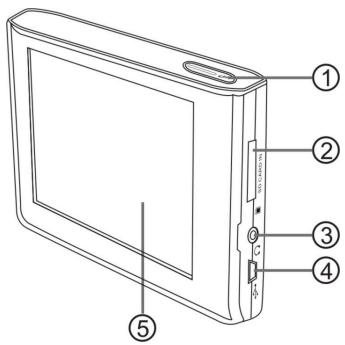

1. Bouton POWER

Faire un appui long sur le bouton pour entrer ou sortir du mode veille.

1. Emplacement Carte Mémoire

Insérer la carte Mini SD dans l'emplacement.

1. Prise Casque Jack

Connectez vos écouteurs sur la prise Jack. Quand les écouteurs sont branchés à la prise, le haut-parleur est automatiquement éteint.

1. Port USB

Permet de charger le GPS.

Permet de connecter le GPS à votre PC.

1. Ecran LCD
2. Interrupteur ON/OFF

Permet d'éteindre complètement le GPS.

1. Prise antenne externe GPS

Connecter une antenne externe au GPS (optionnel).

1. Haut Parleur
2. AVENTISSEMENT : Assurez vous que le GPS et tous les accessoires sont étant et débranchés avant de connecter un accessoire.

Connecter l'antenne GPS externe

L'antenne externe est uniquement nécessaire si le signal du GPS dans la voiture est faible.

Connectez la prise dans l'emplacement prévu sur le GPS et fixez l'antenne sur le toit de la voiture.

Insérer la carte mini SD

Insérez la carte Mini SD comme montrée ci-dessous :

Pour retirer la carte, pressez doucement la carte avec votre ongle. La carte dépasse légèrement, vous pouvez à présent la prendre.

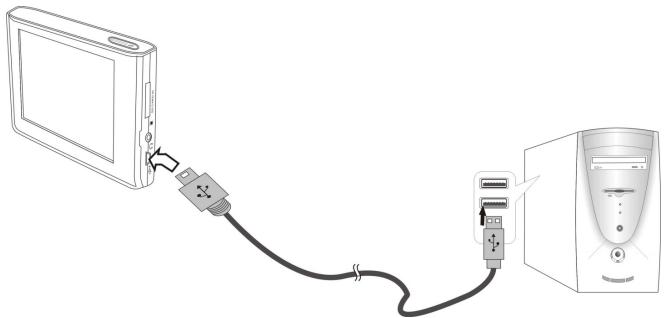

Connecter le GPS à votre PC

Le port USB vous permet de connecter le GPS à votre PC pour effectuer les mises à jour. Voir ci-dessous pour plus de détails :

1. Vous doivent installer les pilotes du GPS dans leur PC au préalable.
2. Allumez votre GPS.
3. Connecter le GPS à votre PC à l'aide du câble USB. « Appareil Mobile » doit apparaître dans « Poste de travail »

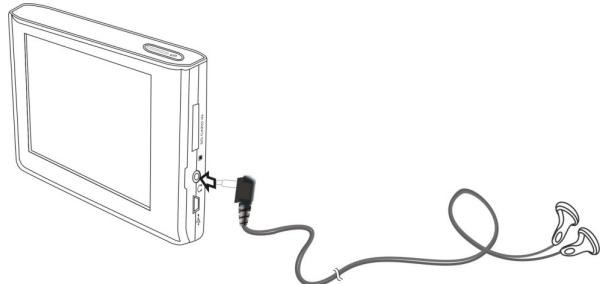

Connecteur des écouteurs

Connectez les écouteurs sur le côté droit du GPS.

Quand les écouteurs sont branchés, le haut-parleur est automatiquement éteint. Note: Un volume trop fort peut causer des dommages irréversibles à votre audition. Nous vous conseillons de baisser le volume avant de connecter les écouteurs.

Utiliser le chargeur allume-cigare

Le GPS est fourni avec un chargeur allume cigare pour vous permettre de charger votre GPS dans une voiture.

Connectez la prise du chargeur dans l'emplacement USB du GPS, puis branchez la prise allume cigare à la prise de votre voiture.

Attention

Placez le GPS dans une position appropriée à la conduite de votre véhicule. Déconnectez le GPS du chargeur quand vous démarrez votre véhicule.

Votre GPS est fourni avec une batterie rechargeable intégrée.

Conditions de fonctionnement et précautions à prendre pour le rechargement de votre batterie

La batterie doit être uniquement utilisée et chargée quand la température est comprise entre 0 et 37~^C

Maintenez le produit dans des conditions bien aérées afin d’éviter la surchauffe. Ne pas poser le produit sur un lit, canapé ou tout autre lieu qui pourrait bloquer la ventilation du GPS. Lorsque la batterie est faible, une alerte apparaîtra sur l’écran et après quelques secondes, le produit s’éteindra automatiquement.

Charger la batterie

La batterie doit être uniquement rechargée par le chargeur fourni avec le GPS.

Lorsque vous allumez votre GPS, l'écran du Menu Principal s'affichera :

Dans le menu principal, il y a 5 icônes, appuyez sur l'icône pour entrer dans les menus.

Appuyer sur • pour lancer le mode navigation; Appuyer sur • pour lancer le

lecteur MP3; Appuyer sur • pour lancer le lecteur MP4; Appuyer sur • pour

lancer la visionneuse de photos; Appuyer sur pour entrer dans le menu de configuration.

Menu configuration

Dans le menu, appuyer sur pour retourner au menu principal.

Volume

Appuyer sur pour modifier le volume :

Appuyer sur • pour régler le volume. Puis appuyer sur • pour confirmer ou appuyer sur • pour annuler.

Calibrage

Appuyer sur pour calibrer la sensibilité de l'écran tactile du GPS :

Note: Si "+" n'apparaît pas, vous devrez recalibrer le produit.

Appuyer sur pour modifier la luminosité :

Appuyer sur, pour régler la luminosité. Puis appuyer sur ✓ pour confirmer ou appuyer sur ✕ pour annuler.

Date & heure

Appuyer sur pour modifier l'heure du GPS :

Appuyer sur , pour sélectionner le bon fuseau horaire. Appuyer sur , pour configurer la bonne date et la bonne heure. Puis appuyer sur pour confirmer ou appuyer sur pour annuler.

Appuyer sur pour modifier la langue.

Appuyer sur pour modifier la langue. Puis appuyer sur pour confirmer ou appuyer sur pour annuler.

Charge

Appuyer sur pour voir la charge de la batterie :

Appuyer sur pour revenir au menu de configuration.

Le GPS peut récapituler les fichiers WMA et MP3 liés, c'est sur la carte Mini SD.

Note: Ne stocker pas de MP3 ou WMA dans la mémoire Flash, elle est conçue pour stocker les données cartographiques. Toute tentative pour ouvrir la mémoire Flash peut provoquer la perte de données cartographiques.

Attention : Pour votre sécurité, n'utilisez pas d'écouteur pendant que vous conduisez.

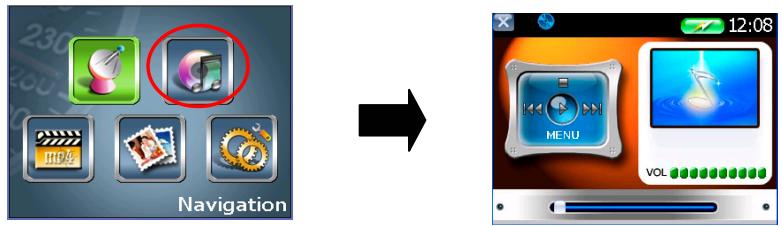

Écouter de la musique

Dans le menu principal, appuyer sur pour lancer le lecteur MP3 :

Dans le lecteur MP3, appuyer sur en haut à gauche pour quitter.

Le GPS peut récapituler les fichiers MP4 liés sur la carte Mini SD.

Note: Ne stocker pas de MP4 dans la mémoire Flash, elle est conçue pour stocker les données cartographiques, toute tentative pour ouvrir la mémoire Flash peut provoquer la perte de données cartographiques.

Lire des fichiers mpeg-4

Dans le menu principal, appuyer sur pour lancer le lecteur MP4 :

Dans le lecteur MP4, appuyer sur en haut à droite pour quitter.

Le GPS peut récapituler les fichiers JPEG liés sur la carte Mini SD.

Note: Ne stocker pas de JPEG dans la mémoire Flash, elle est conçue pour stocker les données cartographiques, toute tentative pour ouvrir la mémoire Flash peut provoquer la perte de données cartographiques.

Des ralentissements peuvent apparaître quand vous lisez des images haute résolution sur la carte Mini SD. Nous vous conseillons de convertir au préalable vos images en basse résolution (640*480) pour un meilleur comportement.

Visionner des photos

Dans le menu principal, appuyer sur pour lancer la visionneuse de photos :

pour lancer la visionneuse de photos :

Montez le produit dans le véhicule comme indiqué ci-dessous :

Fig. 1

Fig. 2

1. Voir la Fig. 1 pour fixer le support dans le bras articulé.
2. Voir la Fig. 2. Placez le GPS sur le bas du support. Ensuite, appuyez sur le clip en haut du support dans la direction de la flèche 1 pour fixer le GPS au support. Pour retirer le GPS du support, appuyez sur le clip en haut du support dans la direction opposée à la flèche 1.
3. Fixez la ventouse sur le pare-brise en appuyant sur le clip de la ventouse dans la direction de la flèche 2.
4. Pour finir, ajustez le GPS dans la bonne position.

Attention : Il vous est conseillé d'attacher le support à un endroit approprié dans votre voiture. Ne mettez pas le GPS devant un AirBag et ne gênez pas la vision du conducteur.

Suivez les solutions ci-dessous pour résoudre les problèmes les plus communs avant de contacter notre support client.

Si vous remarquez un dysfonctionnement du produit, veuillez le éteindre immédiatement et le déconnecter de l'alimentation. N'essayez pas de le réparer par vous-même, cela peut être dangereux.

Solution possible

Le GPS ne s'allume pas

Le chargeur n'est pas connecté au GPS.

Connectez le chargeur correctement.

La batterie est faible.

Utilisez le chargeur pour recharger la batterie.

Le son ne fonctionne pas

Le volume doit être faible ou coupé.

Augmentez le volume dans le menu de configuration.

Ecran noir.

La batterie est faible.

Connectez le chargeur pour recharger la batterie.

Aucun signal ou signal GPS faible.

Le GPS doit être généré par des immeubles ou des objets métalliques denses.

Assurez-vous que le GPS est utilisé en extérieur ; si il est dans un véhicule, vous pouvez utiliser une antenne GPS externe.

PROBLEM

CAUSE POSSIBLE

SOLUTION POSSIBLE

La batterie est faible.	Utilisez le chargeur pour recharger la batterie.
le produit est obstrué par un voile, tel qu'un film d'iso1ation thermique.	Enlevez l'objet qui fait obstruction
Le produit subit trop de vibrations.	Fixez le produit fermement
Problème avec le logiciel.	Eteindre puis rallumer votre GPS.

Autres cas :

L'électricité statique ou toute autre interférence externe peut causer des dysfonctionnements de l'appareil. En général, pour retrouver un fonctionnement normal du GPS, il faut débrancher le chargeur et le rebrancher pour effectuer une remise à zéro de l'appareil. Si les problèmes persistent, merci d'éteindre et débrancher votre appareil puis de consulter notre support client.

Caractéristiques techniques

Proesseur	Centrality Atlas III 372MHz
Puce GPS	16 canaux très sensibles intégrés dans un CPU Dual Core
Mémoire RAM	64 Mo
Mémoire ROM	256 Mo
Slot mémoire	mini SD
Ecran couleur	3.5" TFT Ecran Tactile
Résolution	320 x 240 Pixels (QVGA)
Luminosité	300 cd/m2
Taux de contraste	300:1
Angle de vision	130 H/ 110 V
Capacité de la batterie	1250mAh
Autonomie	Jusqu'à 3h
USB	V1.1
Haut parleur	1.5W
Audio casque	Jack 3.5 mm
Dimensions	100mmX80mmX19mm
Poids	Environ 0.16kg
Alimentation	110~240 V
Consommation électrique	< 8W
Réglementation	CE, E-Mark
OS	Win CE .Net 5.0
Langues	François, Anglais, Espagnol, Allemand, Italien
Logiciel de navigation	Destinator 7
Multimédia	Audio, Video, Photo
Accessoires	Chargeur allume-cigare, Socle voiture, Câble USB, Stylet

LE DESIGN ET LES SPECIFICATIONS SONT SUCEPTIBLES DE CHANGEMENT

SANS AVERTISSEMENT PREALABLE
