GS-125 - Moteur DANEW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	GPS de navigation pour voiture
Marque	DANEW
Modèle	GS-125
Processeur	Centrality Atlas I 200 MHz
Écran	3,5" TFT LCD, 320 x 240 pixels, 65 536 couleurs, tactile
Mémoire RAM	64 Mo SDRAM
Mémoire Flash	32 Mo
Batterie	Li-ion rechargeable, charge via adaptateur CA ou allume-cigare (5V CC)
Temps de charge	Environ 1,5 h
Récepteur GPS	SiRF Star III, 20 canaux, démarrage à chaud ~1 s, à tiède ~38 s, à froid ~42 s
Antenne	Intégrée, connecteur MMCX pour antenne externe optionnelle
Audio	Haut-parleur mono 1 W intégré, prise jack stéréo 3,5 mm
Stockage	Logement pour carte SD (stockage des cartes et applications)
Connectivité	USB 1.1, prise d'alimentation 5V CC
Alimentation externe	Adaptateur allume-cigare ou adaptateur CA (fournis)
Dimensions	135,5 mm (H) x 93 mm (L) x 19 mm (P)
Système d'exploitation	Microsoft Windows CE .Net 4.2 Core
Accessoires inclus	Support voiture, câble USB, adaptateur CA, batterie Li-ion
Fonctionnalités principales	Navigation vocale, écran tactile, icônes larges, guidage vocal
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ni de produits abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité. Ne pas démonter.
Pièces détachées et réparabilité	Batterie, câbles, support disponibles. Pour toute réparation, contacter le SAV via danew.com.

FOIRE AUX QUESTIONS - GS-125 DANEW

Comment allumer le GPS GS-125 ?

Appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil. Maintenez la pression environ 2 secondes pour démarrer ou mettre en veille.

Comment installer le logiciel de navigation sur la carte SD ?

Insérez la carte SD dans un lecteur de carte connecté au PC, puis exécutez le programme instcoll.exe depuis le CD fourni. Suivez les instructions (option 1). Vous pouvez aussi connecter le GS-125 au PC via USB et utiliser ActiveSync (option 2).

Que faire si l'écran ne répond pas au toucher ?

Effectuez une réinitialisation logicielle (soft reset) en appuyant sur le bouton Réinitialiser avec le stylet. Si le problème persiste, faites un hard reset en maintenant le bouton Réinitialiser et le bouton d'alimentation enfoncés simultanément. Attention, cela rétablit les paramètres d'usine.

Comment améliorer la réception GPS ?

Assurez-vous d'être à l'extérieur avec une vue dégagée du ciel. Évitez les zones couvertes ou les tunnels. Vous pouvez également connecter une antenne externe optionnelle (connecteur MMCX).

Comment réinitialiser l'appareil en cas de blocage ?

Utilisez le stylet pour appuyer sur le bouton Réinitialiser situé dans un petit trou à l'arrière. Cela effectue un soft reset. Pour un hard reset, maintenez enfoncés le bouton Réinitialiser et le bouton d'alimentation en même temps.

Comment charger la batterie du GS-125 ?

Connectez l'adaptateur allume-cigare ou l'adaptateur CA fournis à la prise d'alimentation (entrée CC 5V). Le voyant bleu s'allume pendant la charge et s'éteint une fois terminée. Le temps de charge est d'environ 1,5 heure.

Puis-je utiliser une antenne GPS externe ?

Oui, le GS-125 possède un connecteur de type MMCX pour antenne externe optionnelle. Cela peut améliorer la réception dans des conditions difficiles.

Comment mettre à jour les cartes de navigation ?

Les données cartographiques sont stockées sur la carte SD. Pour les mettre à jour, téléchargez les nouvelles cartes depuis le site du fabricant ou via le logiciel fourni, puis copiez-les sur la carte SD en suivant les instructions du manuel.

Que faire si l'appareil ne démarre pas ?

Vérifiez que la carte SD contenant le logiciel d'application est insérée, que la batterie est chargée ou que l'alimentation externe est connectée. Si nécessaire, effectuez un hard reset. Pour plus d'aide, consultez le site www.danew.com.

Où obtenir de l'assistance technique pour le GS-125 ?

Rendez-vous sur le site officiel www.danew.com pour accéder au support technique, télécharger des manuels ou contacter le service après-vente.

MODE D'EMPLOI GS-125 DANEW

Manuel de l'Utilisateur

Version 1.0

Pour activer votre garantie sur le produit, nous vous remercions d'aller sur le site www.danew.com et remplir la fiche garantie.

Table des matières

3 Spécifications 4 Vue d'ensemble 6 Fonctions matérielles détaillées 7 Mise en route 8 Téléchargement du logiciel d'application sur la carte mémoire 9 Logiciel d'application 12 Dépannage 20

Caractéristiques

Solution complète de navigation en voiture dans une boîte incluant le support pour la voiture

Utilisation simple via écran tactile Écran 3,5", 65536 couleurs, TFT LCD lumineux Intelligent et pratique - Attachez-le, allumez-le et c'est parti - Icône de fonction large pour un-toucher plus facile - Clavier virtuel convivial Instructions guidées par une voix claire de haute qualité Alimenté par l'allume-cigare ou une batterie rechargeable - Facile à installer/désinstaller - Antenne intégrée; connecteur de type MMCX pour une antenne externe optionnelle - Logement d'extension de carte de stockage SD

Proesseur	CENTRALITY ATLAS I 200MHZ
Écran	3,5", 320x240 pixels, 65536 couleurs TFT LCD
Mémoire du Système	SDRAM 64Mo, Mémoire Flash 32Mo
Batterie	• Prise jack Entrée CC: 5V CC, @A, • Temps de Chargement:1,5hrs
Récepteur GPS	Chip haute sensibilité SiRF Star III : • 20 canaux de poursuite" All-in-view" • Antenne active intégrée • Type de connecteur MMCX pour un antenné externe optionnelle • Démarrage à chaud, 1 sec en moyenne • Démarrage tiège, 38 sec en moyenne • Démarrage à froid, 42 sec en moyenne
Interface d'affichage	3,5 Diagonale-320x240 pixels, TFT LCD couleur : • Prise en charge d'Ecran Tactile • Spécification de rétroéclairage: 200 cd/m²
Interface audio	Son: Haut-parleur mono interne • Sortie jack d'écouteur stéréo 3.5mm DIA • Haut-parleur 1W amplifié
Logement d'extension SD	Carte SD pour stockage de cartes/applications
Alimentation externe	Prise d'allume-cigare ou adaptateur universal
Port USB	USB 1.1
Dimensions	135.5mm (H) x93mm (L) x19mm (E)
Boutons	Touchche Power, Volume+, Volume-

Microsoft Windows CE. Net 4.2 Core version - Logiciel d'Application, Logiciel de Navigation et Données de Carte La carte SD télécharge les données des cartes du PC (CD-ROM) via le lecteur de carte - Solutions: Navigation de Voiture

Accessoires

Support de voiture

Cable de synchronisation USB

Adaptateur CA

• Batterie Li-ion

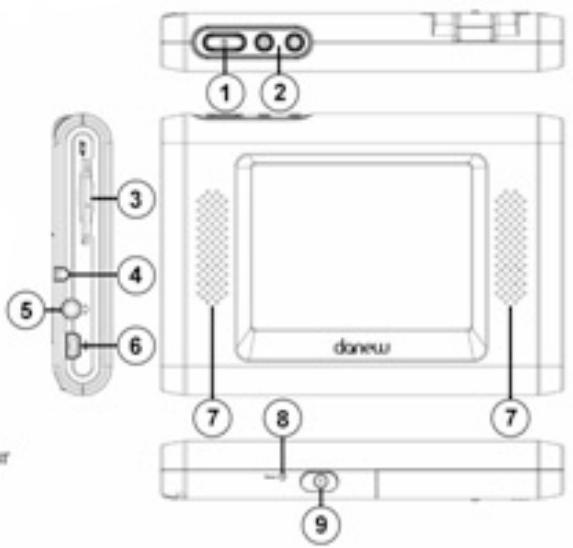

VUE D'ENSEMBLE

GPS portable

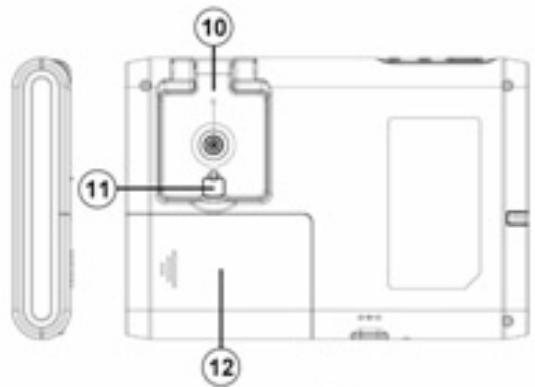

1. Alimentation 2. Volume 3. Carte SD 4. Stylist 5. Économe 6. Mini-USB 7. Haut-parleur 8. Réinitialiser 9. Entrée CC 10. Antenne 11. Externe Antenne Connecteur 12. Batterie

danew

Fonctions matérielles détaillées

Bouton d'alimentation
	Appuyez sur le bouton d'alimentation pour allumer le GS-125, appuyez à nouveau pour fermer toutes les fenêtres ouvertes et l'éteindre.
	REMARQUE: L'appareil GS-125 a besoin de 2 secondes pour entrer en mode veille ou revenir à l'état de fonctionnement normal. Alors, le bouton d'alimentation peut ne pas fonctionner correctement si vous continuez à le presser à nouveau pendant 2 secondes.
Contrôle principal	Menu Système
Boutons	Volume + Volume -
Indicateur d'états en charge Bleu
	Chargement terminé : aucune lumière
Logement de carte SD
	Les applications du PC et les données de la carte sont stockées dans la carte SD.
Bouton REINITIALISER
	Utilisez le stylet pour appuyer vers le bas le bouton Réinitialiser à travers le trou pour réinitialiser le système.
Prise jack d'écouteur
	Branchez l'écouteur ou le casque dans la prise, vous poupez écouter la voix guidant la navigation.
Connecteur USB
	Connectez le GS-125 au PC via un cable USB pour le transfert de données.
Prise jack d'adaptateur CA
	Connectez le connecteur d'alimentation externe en utilisant le chargeur de voiture ou CA Adaptateur
Connecteur Antenne externe
Antenne externe Pour connecter une antennae externe optionnelle de type MMCX.
Haut-parleur
	Permet l'écoute de la navigation vocale grâce au haut-parleur intégré à l'arrête de l'appareil.
Stylet
	Vous pouvez utiliser le stylo stylet au lieu de votre doigt pour appuyer ou saisir sur l'écran

Mise en ROUTE

Avant de commencer à utiliser le GS-125, veuillez le connecter sur l'allume-cigare afin de l'alimenter et appuyer sur le bouton d'alimentation pour démarrer le GPS.

Téléchargement du logiciel d'application sur la CARTE mémoire

Vous avez une option pour télécharger le logiciel d'application et les données cartographiques sur votre carte SD.

Option 1

Lecteur de carte: Insérez la carte SD dans votre lecteur de carte qui est connecté à votre PC. (Si vous avez un lecteur de carte, nous suggérons que vous l'utilisiez pour un meilleur débit de transfert des données.)

Insérez le CD dans le CD-ROM, veuillez exécuter manuellement ce programme en double-cliquant sur "instcoll.exe" à partir du réseau racine.

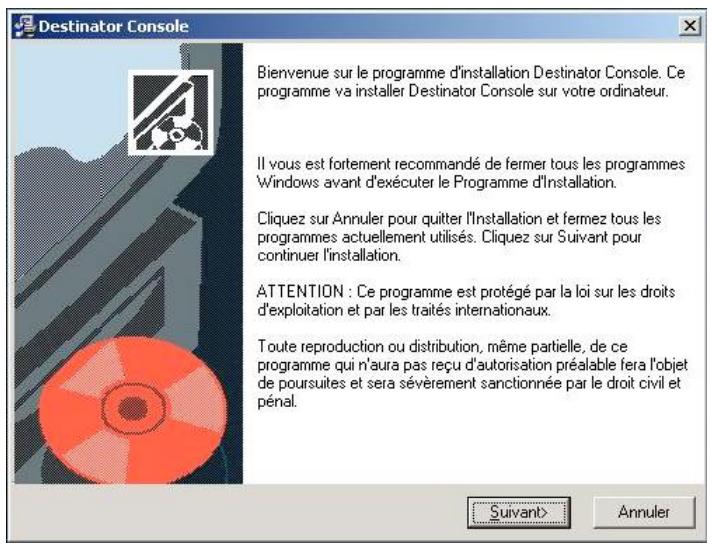

Cliquez sur OK

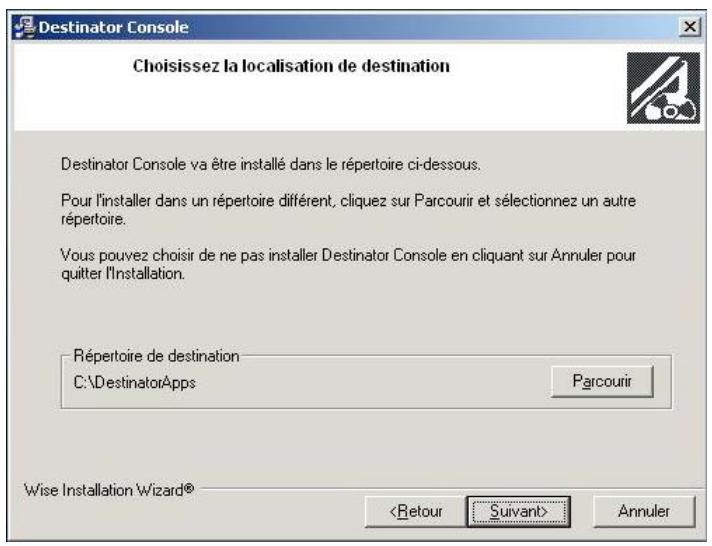

Cliquez sur suivant

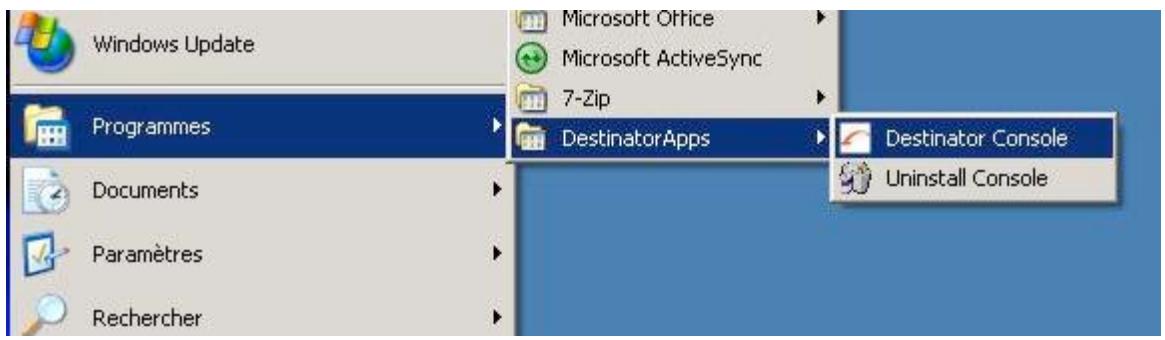

Cliquez sur Destinator Console

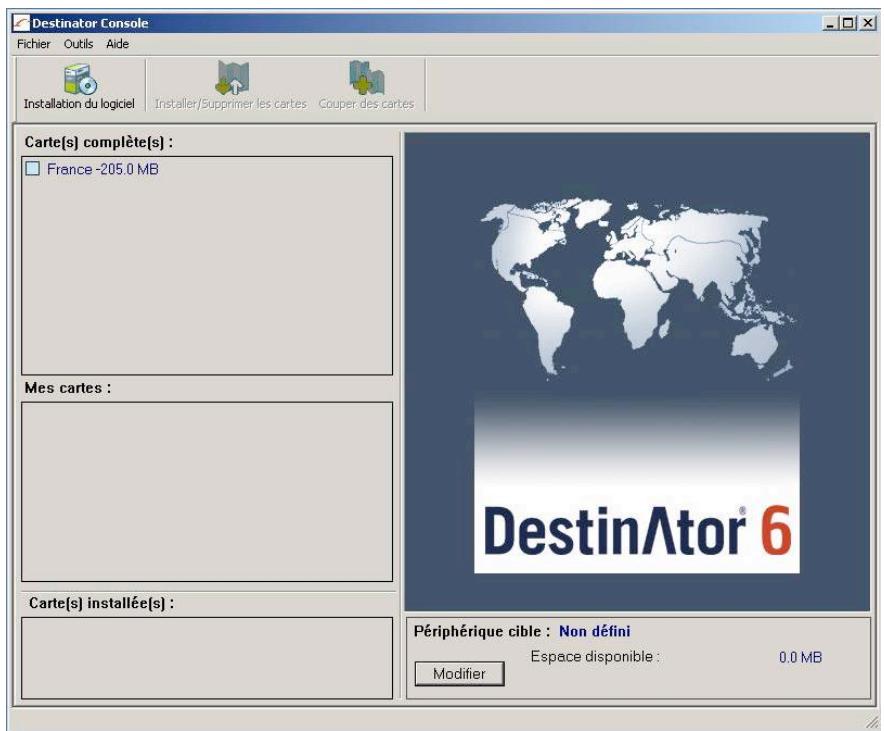

Alors, cette fenêtre ci-dessous s'ouvre :

Logiciel d'application

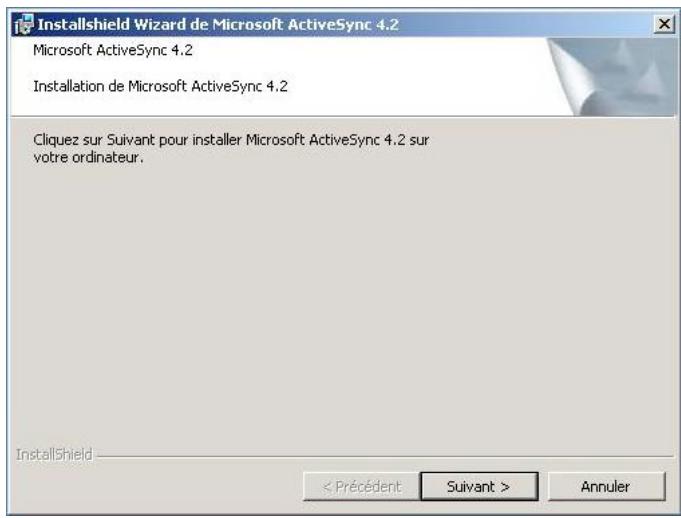

ActiveSync: Insérez la carte SD dans le GS-125 et utilisez le câble USB fourni pour connecter le GS-125 avec votre PC. (Avant de pouvoir utiliser cette méthode, vous devez installer le pilote USB pour GS-125 et Microsoft ActiveSync. Veuillez consulter les remarques suivantes pour les détails)

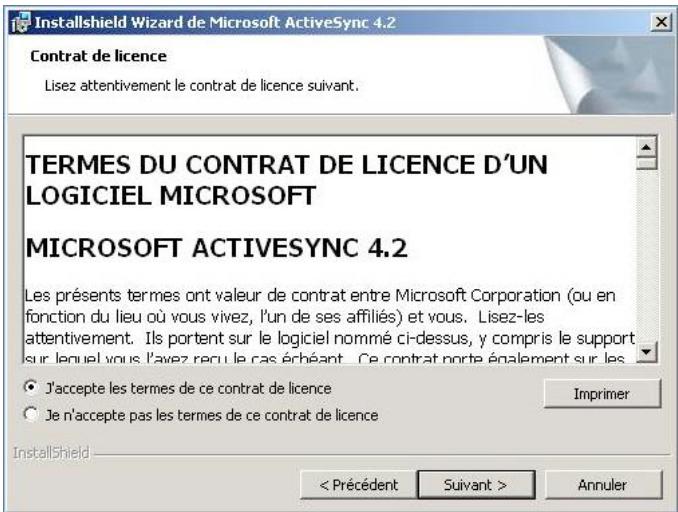

Cliquez sur suivant

Cliquez sur Installer

Cliquez sur Terminer

Une fois le logiciel Active Sync est installé, alors branchez votre GS-125, quelques secondes après, la fenêtre suivante apparaîtra. Vous n'aurez à faire cela que lors de la première connexion du GS-125 au pc.

Cliquez sur Suivant

Sélectionnez « Non » et cliquez sur Suivant

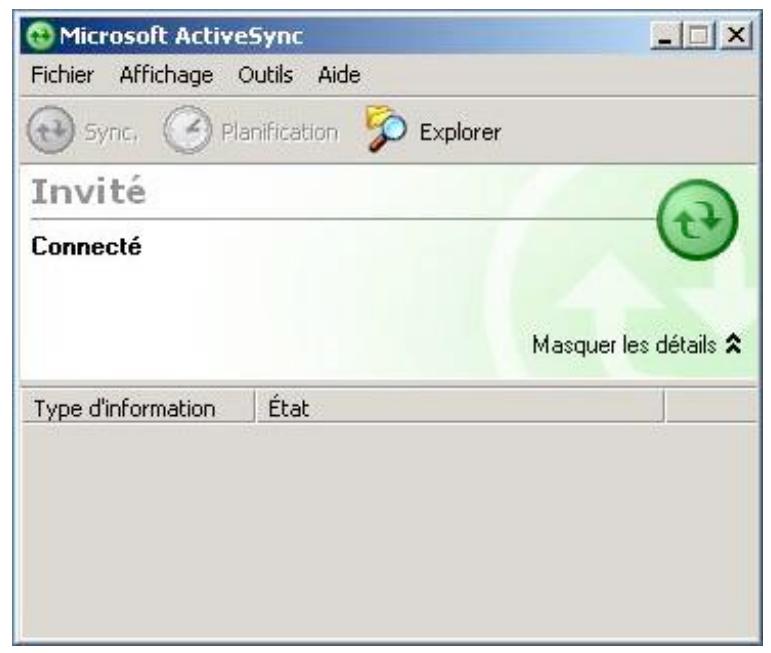

Cette fenêtre de confirmation de connexion du GS-125 au PC apparaitra à chaque fois que vous branchez le GS-125 au PC.

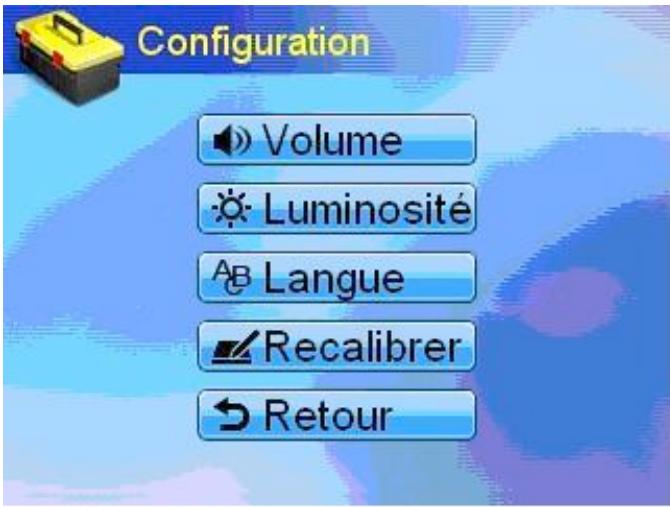

L'écran du menu du système contrôle du GS-125. Toutes les fonctions principales peuvent être accédées à partir du menu système avec deux icônes. Pour ces 2 programmes du menu système, vous pouvez uniquement en exécuter un à la fois. Lorsque vous passez à un autre programme, le programme courant se ferme automatiquement.

Paramètres Régionaux

Luminosité

Vous pouvez changer la luminosité du rétro-éclairage en appuyant sur les deux icônes

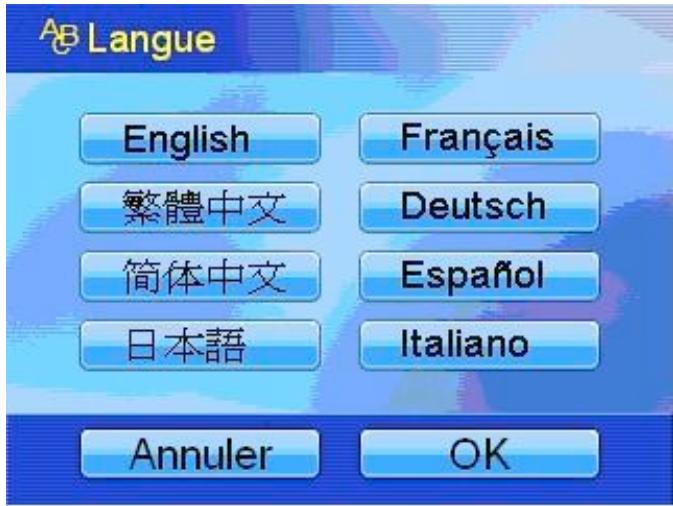

- Langue

Configure la langue de l'interface de l'utilisateur

Écran

Si vous exécutez une réinitialisation du matériel, une nouvelle calibration de l'écran est nécessaire.

• Appuyez sur le centre de la croix, Répétez l'action lorsqu'elle apparait aux quatre coins de l'écran.

Appuyez légèrement avec votre stylet place au centre de la cible. Répétez l'opération tandis que la cible se déplace sur l'écran.

J'ai un problème de réception GPS

Si vous avez un problème pour obtenir une réception satellite avec le GPS, assurez-vous que vous êtes dehors et que l'antenne GPS a une bonne visibilité vers le ciel. Quelques modèles prennent également en charge une antenne externe active supplémentaire. Veuillez également consulter le manuel de votre logiciel de navigation pour Brokerir plus d'informations sur comment Brokerir une réception GPS.

Où puis-je obtenir une assistance technique?

Veuillez accéder au site http://www.danew.com

Dépannage

Si le GPS-125 ne démarre/fonctionne pas correctement :

1. Veuillez vérifier si le logiciel d'application est correctement installé dans la carte mémoire
2. Veuillez vérifier si la carte mémoire SD est insérée dans le logement d'extension SD
3. Veuillez vérifier si l'alimentation de la batterie est connectée à l'adaptateur allume-cigare ou chargeur secteur.
4. Exécutez un "Soft Reset". Si cela ne résout pas votre problème, alors, exécutez un "Hard Reset" (Faire une réinitialisation matérielle devrait résoudre la plupart de vos problèmes.)

Soft Reset et Hard Reset:

Si vous GS-125 est bloqué ou rencontre des erreurs inattendues, vous pouvez le réinitialiser. Il y a deux types de réinitialisation: hard reset et soft reset. Vous aurez besoin d'utiliser un stylet ou crayon pour presser le bouton réinitialiser.

Le fait d'appuyer sur le bouton réinitialiser redémarrera le système tout en conservant toutes les informations enregistrées sur l'ordinateur.

Un hard reset permet de retrouver les paramètres d'usine du GPS. Vous ne devez pas utiliser cela en conditions normales de fonctionnement. Pour faire un hard reset, maintenez appuyé le bouton réinitialiser en même temps que le bouton d'alimentation.

Pour une assistance technique, veuillez accéder au site http://www.danew.com
