Type de produit	Système de navigation GPS
Marque	DANEW
Modèle	GS-120
Dimensions	135.5 mm (H) x 93 mm (L) x 19 mm (P)
Poids	Environ 200 g (estimation)
Alimentation	Batterie Li-ion 1000 mA rechargeable ; adaptateur secteur 5V CC ou allume-cigare
Écran	3,5 pouces TFT LCD, 320x240 pixels, 65536 couleurs, tactile
Processeur	CENTRALITY ATLAS I 200 MHz
Mémoire	SDRAM 64 Mo, Flash 32 Mo
Récepteur GPS	SiRF Star III, 20 canaux, antenne intégrée, connecteur MMCX pour antenne externe
Fonctions principales	Navigation GPS, lecteur MP3, lecture film (DivX), affichage photo (JPEG)
Stockage	Logement pour carte SD
Interface audio	Haut-parleur mono interne, prise jack stéréo 3,5 mm
Connectivité	USB 1.1
Langues disponibles	Anglais, Allemand, Français, Italien, Espagnol
Accessoires fournis	Support voiture, câble USB, chargeur voiture, adaptateur secteur
Système d'exploitation	Microsoft Windows CE .Net 4.2 Core
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité et les températures extrêmes
Sécurité	Ne pas exposer à l'eau ; utiliser uniquement les chargeurs fournis ; ne pas ouvrir l'appareil
Pièces détachées et réparabilité	Non spécifié ; contacter le support technique via www.danew.com

FOIRE AUX QUESTIONS - GS-120 DANEW

Comment charger la batterie du DANEW GS-120 ?

Utilisez l'adaptateur secteur ou le chargeur allume-cigare fourni. Branchez le connecteur à la prise d'alimentation (DC IN) de l'appareil. Le voyant bleu clignote pendant la charge et s'éteint une fois la batterie complètement chargée. Le temps de charge est d'environ 1,5 heure.

Comment réinitialiser le DANEW GS-120 en cas de blocage ?

Effectuez un soft reset en appuyant brièvement sur le bouton Reset à l'aide du stylet. Cela redémarre le système sans perdre les données. Pour un hard reset (retour aux paramètres d'usine), maintenez enfoncés simultanément le bouton Reset et le bouton Power.

Comment installer les cartes de navigation sur le DANEW GS-120 ?

Insérez la carte SD dans votre ordinateur via un lecteur de carte. Lancez le programme d'installation depuis le CD fourni (fichier 'instcoll.exe'). Suivez les instructions pour copier les données cartographiques et le logiciel d'application sur la carte SD. Insérez ensuite la carte dans l'appareil.

Pourquoi mon DANEW GS-120 ne capte-t-il pas les satellites ?

Assurez-vous d'être à l'extérieur avec une vue dégagée vers le ciel. L'antenne GPS intégrée doit avoir une bonne visibilité. Si le problème persiste, vous pouvez connecter une antenne externe optionnelle (connecteur MMCX). Consultez également le manuel du logiciel de navigation.

Comment utiliser le lecteur MP3 sur le DANEW GS-120 ?

Depuis le menu principal, sélectionnez l'icône Musique/Vidéo. Naviguez dans les dossiers de la carte SD pour choisir un fichier MP3. Appuyez sur Lecture. Vous pouvez régler le volume, le mode de répétition et l'égaliseur depuis l'interface de lecture.

Puis-je regarder des films sur le DANEW GS-120 ?

Oui, l'appareil prend en charge les fichiers vidéo au format DivX et 3GP. Depuis l'interface Musique/Vidéo, basculez en mode vidéo en appuyant sur le bouton correspondant, puis sélectionnez votre fichier.

Comment afficher des photos sur le DANEW GS-120 ?

Depuis le menu principal, choisissez l'icône Album. Les images JPEG stockées dans la racine de la carte SD s'affichent en miniatures. Sélectionnez une image pour l'afficher en plein écran. Vous pouvez lancer un diaporama avec effets 3D.

Comment changer la langue de l'interface du DANEW GS-120 ?

Dans le menu Paramètres régionaux, sélectionnez l'option Langue. Choisissez parmi les langues disponibles : Anglais, Allemand, Français, Italien, Espagnol. La modification est immédiate.

Que faire si l'écran tactile du DANEW GS-120 ne répond pas correctement ?

Vous pouvez recalibrer l'écran dans le menu Paramètres régionaux : appuyez sur Écran, puis suivez les instructions en touchant le centre des cibles qui apparaissent aux quatre coins. Utilisez le stylet pour plus de précision.

Où trouver une assistance technique pour mon DANEW GS-120 ?

Consultez le site officiel www.danew.com pour accéder aux FAQ, télécharger des mises à jour ou contacter le support technique. Vous pouvez également vous référer à la notice d'utilisation fournie.

MODE D'EMPLOI GS-120 DANEW

Manuel de l'Utilisateur

Version 1.1

Pour activer votre garantie sur le produit, nous vous remercions d'aller sur le site www.danew.com et remplir la fiche garantie.

Table des matières

3 Spécifications 4 Vue d'ensemble 6 Fonctions matérielles détaillées 7 Mise en route 8 Téléchargement du logiciel d'application sur la carte mémoire 9 Logiciel d'application 12 Dépannage 46

Caractéristiques

Solution complète de navigation en voiture dans une boîte incluant le support pour la voiture

Utilisation simple via écran tactile Ecran 3,5", 65536 couleurs, TFT LCD lumineux Intelligent et pratique : - Attachez-le, allumez-le et c'est parti - Icône de fonction large pour un toucher plus facile Clavier convivial Instructions guidées par une voix claire de haute qualité Alimenté par l'allume-cigare ou une batterie rechargeable - Facile à installer/désinstaller Antenne intégrée; connecteur de type MMCX pour une antenne externe optionnelle - Logement d'extension de carte de stockage SD - Fonction de lecture prenant en charge les fichiers MP3 et Film (Format DivX) - Prend en charge l'affichage photo

Processeur	CENTRALITY ATLAS I 200MHZ
Écran	3,5", 320x240 pixels, 65536 couleurs TFT LCD
Mémoire du Système	SDRAM 64Mo, Mémoire Flash 32Mo
Batterie	Batterie Li-ion 1000mA rechargeable • Prise jack Entrée CC: 5V CC, @A, • Temps de Chargement:1,5hrs
Récepteur GPS	Chip haute sensibilité SiRF Star III: • 20 canaux de poursuite" All-in-view" • Antenne active intégrée • Type de connecteur MMCX pour un antenné externe optionnelle • Démarrage à chaud, 1 sec en moyenne • Démarrage tiège, 38 sec en moyenne • Démarrage à froid, 42 sec en moyenne
Interface d'affichage	3,5 Diagonale-320x240 pixels, TFT LCD couleur : • Prise en charge d'Ecran Tactile • Spécification de rétroéclairage: 200 cd/m²
Interface audio	Son: Haut-parleur mono interne • Sortie jack d'écouteur stéréo 3.5mm DIA • Haut-parleur 1W amplifié
Logement d'extension SD	Carte SD pour stockage de cartes/applications
Alimentation externe	Prise d'allume-cigare ou adaptateur universal
Port USB	USB 1.1
Dimensions	135.5mm (H) x93mm (L) x19mm (E)
Boutons	Touche Power, Volume+, Volume-

Microsoft Windows CE. Net 4.2 Core version - Logiciel d'Application, Logiciel de Navigation et Données de Carte La carte SD télécharge les données des cartes du PC (CD-ROM) via le lecteur de carte - Solutions: Navigation de Voiture, Lecteur MP3, Fonction Lecture de Film, Affichage Photo

	Langue UI du système
Version Europe	Anglais, Allemand, Français, Italien, Espagnol,

Accessoires

Support de voiture

Cable de synchronisation USB

Chargeur de voiture

Adaptateur CA

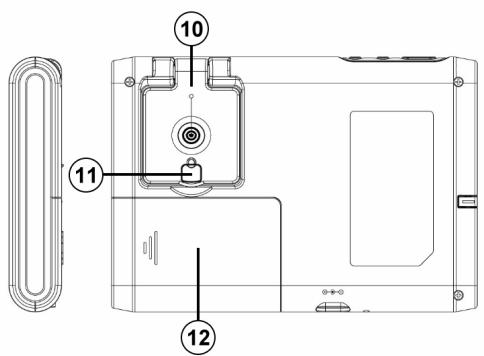

VUE D'ENSEMBLE

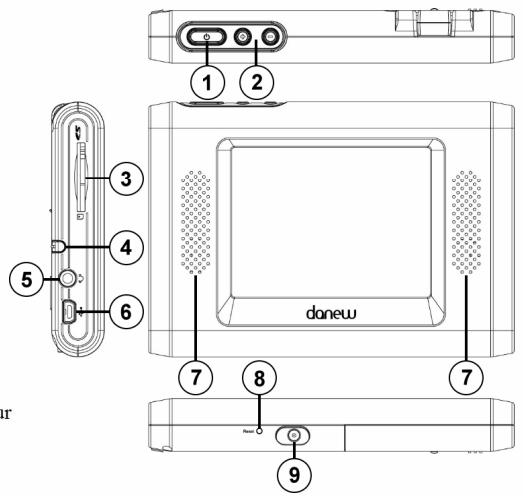

GPS portable

1. Alimentation 2. Volume 3. Carte SD 4. Stylet 5. Écouteur 6. Mini-USB 7. Haut-parleur 8. Réinitialiser 9. Entrée CC 10. Antenne 11. Externe Antenne Connecteur 12. Batterie

danew

Fonctions matérielles détaillées

Bouton Power
	Appuyez sur le bouton d'alimentation pour allumer le GS-120, appuyez à nouveau pour fermer toutes les fenêtres ouvertes et l'éteindre.
	REMARQUE: L'appareil GS-120 a besoin de 2 secondes pour entrer en mode veille ou revenir à l'état de fonctionnement normal. Alors, le bouton d'alimentation peut ne pas fonctionner correctement si vous continuez à le presser à nouveau pendant 2 secondes.
Contrôle principal	Menu Système
Boutons	Volume +
	Volume -
Indicateur d'états en charge Bleu
Chargement terminé : aucune lumière
Logement de carte SD
Les applications du PC et les données de la carte sont stockées dans la carte SD.
Bouton REINITIALISER
Utilisez le stylet pour appuyer vers le bas le bouton Réinitialiser à travers le trou pour réinitialiser le système.
Prise jack d'écouteur
Branchez l'écouteur ou le casque dans la prise, vous pouvez écouter la voix guidant la navigation et votre musique MP3 préfééré.
Connecteur USB
Connectez le GS-120 au PC via un cable USB pour le transfert de données.
Prise jack d'adaptateur CA
Connectez le connecteur d'alimentation externe en utilisant le chargeur de voiture ou CA Adaptateur
Connecteur Antenne externe Pour connecter une antennae externe optionnelle de type MMCX.
Haut-parleur
Permet l'écoute de MP3 et de la navigation vocale grâce au haut-parleur intégré à l'arrière de l'appareil.
Stylet
Vouces pouvés utiliser le stylo stylet au lieu de votre doigt pour appuyer ou saisir sur l'écran

Mise en ROUTE

Avant de commencer à utiliser le GS-120, veuillez le connecter avec l'adaptateur CA et brancher la prise d'alimentation pour le chargement de la batterie. Pendant le chargement, l'indicateur d'état clignotera. Si la batterie est complètement chargée, l'indicateur d'état deviendra rouge.

Téléchargement du logiciel d'application sur la CARTE mémoire

Vous avez une option pour télécharger le logiciel d'application et les données cartographiques sur votre carte SD.

Option 1

Lecteur de carte: Insérez la carte SD dans votre lecteur de carte qui est connecté à votre PC. (Si vous avez un lecteur de carte, nous suggérons que vous l'utilisiez pour un meilleur début de transfert des données.)

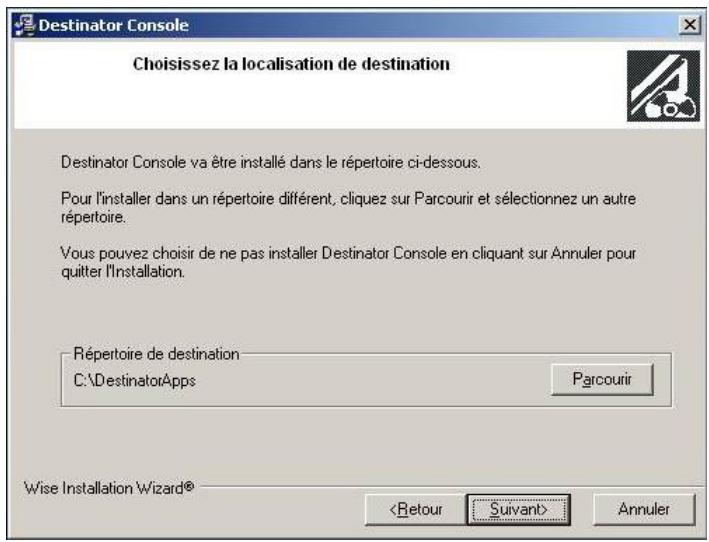

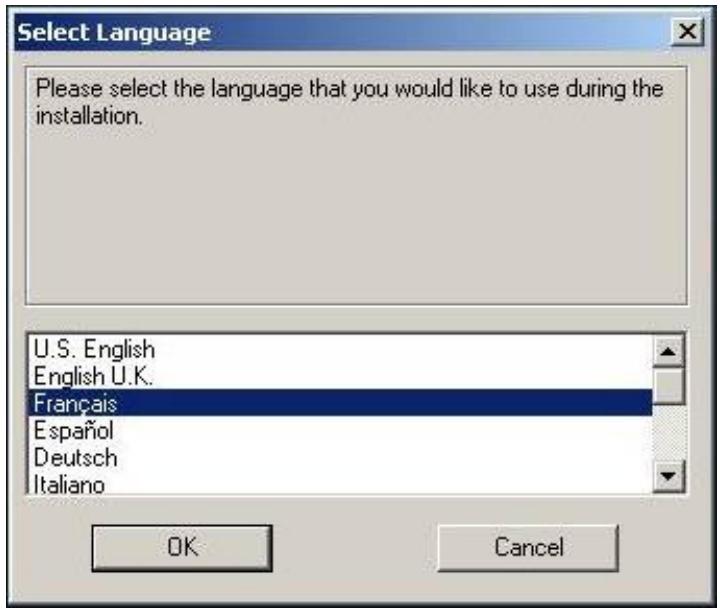

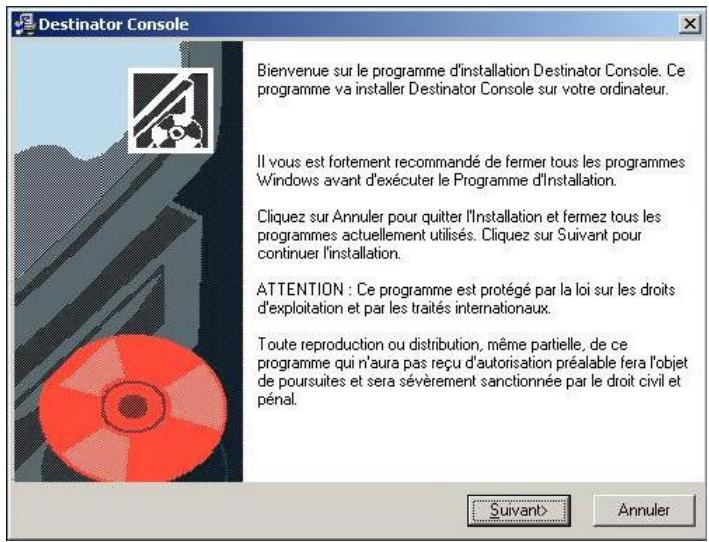

Insérez le CD dans le CD-ROM, veuillez exécuter manuellement ce programme en double-cliquant sur "instcoll.exe" à partir du réseau racine.

Cliquez sur OK

Cliquez sur suivant

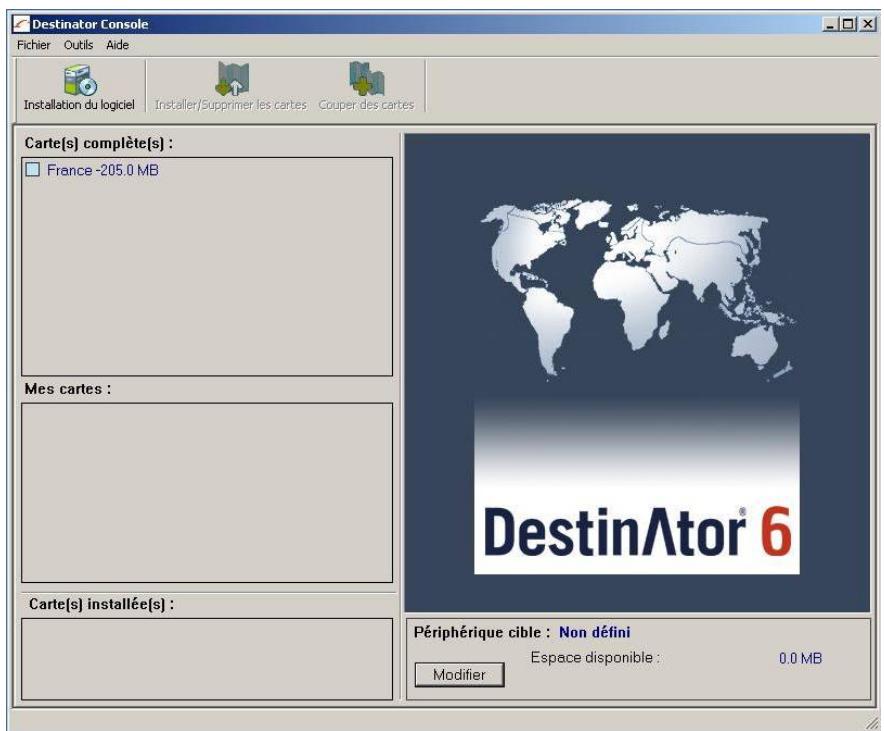

Cliquez sur Destinator Console

Alors, cette fenêtre ci-dessous s'ouvre :

Logiciel d'application

ActiveSync: Insérez la carte SD dans le GS-120 et utilisez le câble USB fourni pour connecter le GS-120 avec votre PC. (Avant de pouvoir utiliser cette méthode, vous devez installer le pilote USB pour GS-120 et Microsoft ActiveSync. Veuillez consulter les remarques suivantes pour les détails)

Cliquez sur Suivant

Cliquez sur Installer

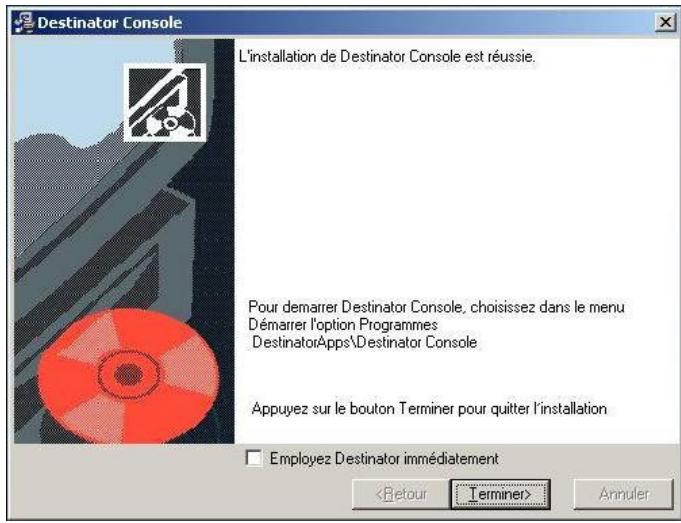

Cliquez sur Terminer

Une fois le logiciel Active Sync est installé, alors branchez votre GS-120, quelques secondes après, la fenêtre suivante apparaitra. Vous n'aurez à faire cela que lors de la première connexion du GS-120 au pc.

Cliquez sur Suivant

Sélectionnez « Non » et cliquez sur Suivant

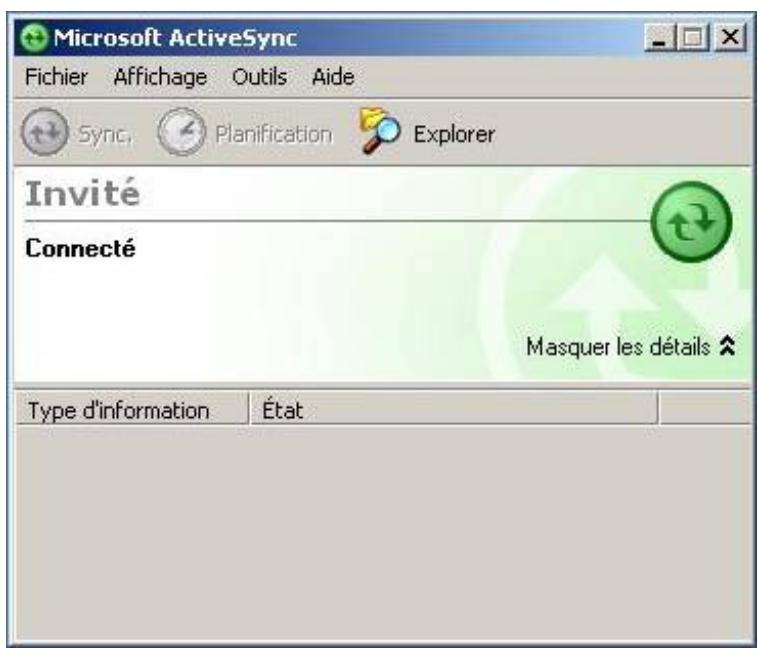

Cette fenêtre de confirmation de connexion du GS-120 au pc apparaitra à chaque fois que vous branchez le GS-120 au pc.

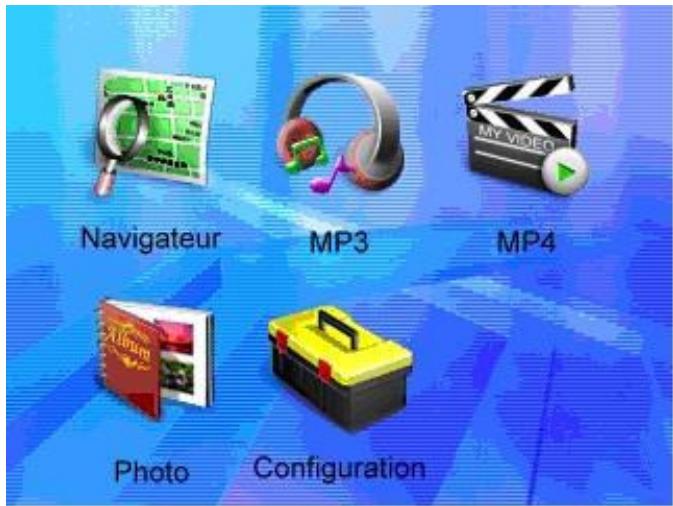

L'écran du menu du système contrôle du GS-120. Toutes les fonctions principales peuvent être accédées à partir du menu système avec cinq icônes. Pour ces 5 programmes du menu système, vous pouvez uniquement en exécuter un à la fois. Lorsque vous passez à un autre programme ou appuyez sur le "bouton du menu système", le programme courant se fermera automatiquement.

Paramètres Régionaux

Luminosité

Vous pouvez changer la luminosité du rétro-éclairage en appuyant sur les deux icônes

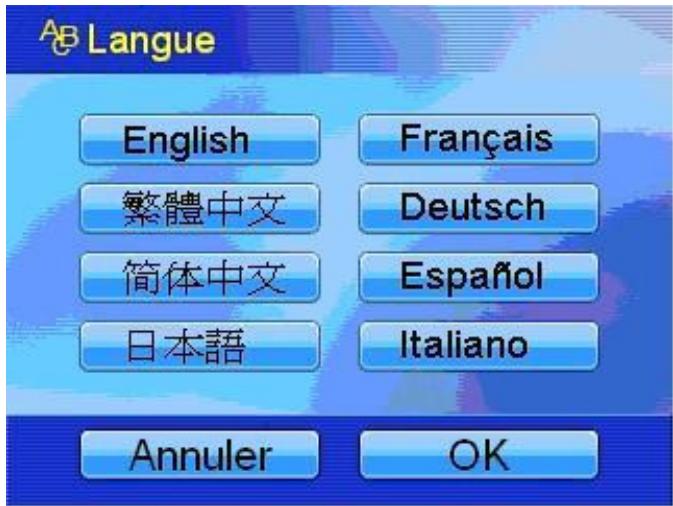

- Langue

Configure la langue de l'interface de l'utilisateur

Écran

Si vous exécutez une réinitialisation du matériel, une nouvelle calibration de l'écran est nécessaire.

• Appuyez sur le centre de la croix, répétez l'action lorsqu'elle apparait aux quatre coins de l'écran.

Appuyez légèrement avec votre stylet place au centre de la cible. Répétez l'opération tandis que la cible se déplace sur l'écran.

Préface

Ce mode d'affichage pour l'album est en mode paysage.

Formats


JPEG (.jpg, .jpeg)

L'album lit uniquement les fichiers image stockés à la racine de SDMMC.

Description

Appuyez sur le bouton album pour afficher tous les fichiers et dossiers en vue miniature. (Figure 2.1)

Figure 2.1 Vues Miniatures

Cliquez sur le dossier pour visualiser les fichiers image dans le dossier.

Cliquez sur le fichier image pour sélectionner et cliquez à nouveau pour désélectionner.

Si I'icone de I'image apparait en gris, ILA indique que le fichier a ete endommagé. (Figure

2.2) Pour supprimer le fichier endommagé, sélectionnez-le puis appuyez sur le bouton corbeille (poubelle).

Figure 2,2)

Pour plus de fonctions sur cette caractéristique, veuillez consulter Descriptions illustrées de l'interface utilisateur et Description des boutons physiques.

Description illustrée de l'interface utilisateur

Bouton Image	Description
	Le dossier contient des fischiers image
	Quitter
	Bouton vers le haut, pour visualiser l'image précédente
	Bouton vers le bas, pour visualiser l'image suivante
	Configuration Diaporama 3D
	Pour visualiser une seule image
Copie de fichier image
Supprimer

La définition de boutons physiques

Album
Vues Miniature
La fonction des boutons physiques		Description
Molette	Défilé R Haut	Image précédente
	Entrée	Display the selected image
	Défilé Bas	Image suivante
Bouton Gauche (--		Page précédente
Bouton Milieu		Retourner au Menu Principal
Bouton Droit (+)		Page suivante

Description

Pour parcourir le fichier image sélectionné, cliquez sur le bouton

fenêtre vues miniature, et la fenêtre Parcourir image par image apparaîtra. (Figure 3,1)

(Figure 3,1)

Pour dire le diaporama 3D, cliquez sur le bouton

Pour plus de fonctions sur cette caractéristique, veuillez consulter Descriptions illustrées de l'interface utilisateur et Description des boutons physiques.

Description illustrée de l'interface utilisateur

Bouton Image	Description
+Q	Zoom avant/Zoom arrêté
×	Quitter
	Bouton vers le haut, pour visualiser l'image précédente
	Bouton vers le bas, pour visualiser l'image suivante
	Fais pivoter l'image de 90 degrés dans le sens contraire des aiguilles d'une montre
	Lire le Diaporama 3D
	Parcourir les images en vue plein écran
	Revenir aux vues miniature

La définition des boutons physiques

Album
Parcourir image par image (Incluant plein écran)
La fonction des boutons physiques		Description
Molette	Défiler Haut	Image précédente
	Entrée	Ouvre un fichier image (Plein Ecran)
	Défiler Bas	Image suivante
Bouton Gauche (-- )		Image précédente
Bouton Milieu		Retourner au Menu Principal
Bouton Droit (+)		Image suivante

Configuration du diaporama

Description

Pour parcourir les fichiers image en mode diaporama, cliquez sur à partir de la fenêtre de vues miniature, et la fenêtre Configuration du diaporama apparaitra. (Figure 4,1)

(Figure 4.1)

Pour plus de fonctions sur cette caractéristique, veuillez consulter Descriptions illustrées de l'interface utilisateur et Description des boutons physiques.

Description illustrée de l'interface utilisateur

Bouton Image	Description
Effets Spéciaux 3D	A. Défaut Défaut (Aucun effet spécial 3D) B. Éclosion de Fleur Lecture Aléatoire dans 8 effets spéciaux 3D différents 1. Aléatoire 2. Pieuvre Sautant 3. Oiseau Volant 4. Rapide Transition 5. Transitions diaporama 6. Fusée 7. Battement 8. Battement
Temps Diapo	1. 3 Secondes 2. 5 Secondes 3. 7 Secondes 4. 7 Secondes 5 Secondes 6. Fusée 7. Battement
Oui ou Non Lecture de Musique	1. Oui 2. Non 3. Non
Tri Diapo	1. Rétélé Tout (Rétélé) 2. Lecture aléatoire
	OK
	Revenir aux vues miniature

Copie de fichier image

Description

Pour parcourir le fichier image sélectionné, cliquez sur le bouton à partir de la fenêtre vues miniature, et la fenêtre Copie de fichier image apparaitra. (Figure 5,1)

Figure 5,1

Pour plus de fonctions sur cette caractéristique, veuillez consulter Descriptions illustrées de l'interface utilisateur et Description des boutons physiques.

Description illustrée de l'interface utilisateur

Bouton Image	Description
Copier Vers	1. Mon Stockage 2. Mon Stockage
	Confirmer pour copier le fichier image
	Revenir aux vues miniature

Suppression de fichier image

Description

Pour parcourir le fichier image sélectionné, cliquez sur le bouton à partir de la fenêtre vues miniature, et la fenêtre Suppression de fichier image apparaitra. (Figure 6,1)

Figure 5,1

Plus de fonctions sur cette caractéristique, veuillez consulter Descriptions illustrées de l'interface de l'utilisateur.

Description illustrée de l'interface utilisateur

Bouton Image	Description
	Confirmer pour copier le fichier image
	Revenir aux vues miniature

LECTURE DE FILM

Préface

Le mode d'affichage pour lecteur de musique/video est en mode paysage.

Formats

Vidéo	3GP & DivX-AVI
Audio	MP3, AMR-NB/WB, MIDI(含 MID, MMF, RMI)

L'album lit uniquement les fichiers vidéo/audio stockés à la racine de SDMMC.

Description

Appuyez sur le bouton Musique/Vidéo pour visualiser la liste des fichiers et dossiers

(Figure 2.1)

Cliquez sur le dossier pour visualiser les fichiers à l'intérieur du dossier.

Cliquez sur le nom du fichier pour sélectionner et cliquez à nouveau pour désélectionner.

Le lecteur est configuré pour le fichier de musique lorsque l'programme démarrer.

Pour lire les fichiers vidéo, cliquez sur le bouton

Pour plus de fonctions sur cette caractéristique, veuillez consulter Descriptions illustrées de l'interface utilisateur et Description des boutons physiques.

Description illustrée de l'interface utilisateur

Bouton Image	Description
×	Quitter
	Dossier/Fichier précédent (Paysage)
	Dossier/Fichier suivant (Paysage)
	Changer le mode musique/vidéo → Lecture musique en cours
	Changer le mode musique/vidéo → Lecture vidéo en cours
	Lecture
	Copie de fischier musique/vidéo
	Supprimer

Description des boutons physiques

Lecteur Musique/Viséo
Visualisation de la Liste
La fonction des boutons physiques		Description
Molette	Défiler Haut	Musique/Viséo précédente
	Entrée	Démarrer lecteur musique/vidéo et生存 fichier musique/vidéo sélectionné
	Défiler Bas	Musique/Viséo suivante
Bouton Gauche (-- )		Page précédente
Bouton Milieu		Retourer au Menu Principal
Bouton Droit (+)		Page suivante

Description

Cliquez sur

pour dire le fichier sélectionné. (Figure 3.1)

Figure 3,1

Cliquez sur pour revenir à l'affichage de la liste des fichiers musique/video, ce bouton ne peut être activé en mode Artiste et Album.

Pour plus de fonctions sur cette caractéristique, veuillez consulter Descriptions illustrées de l'interface utilisateur et Description des boutons physiques.

Description illustrée de l'interface utilisateur

Bouton Image		Description
×		Quitter
←→		Chanson précédente
→		Chanson suivante
<	>	Lecture
II		Pause
Mode Lecture		Normal (Toutes les chansons sont jouées une fois)
		Répéter une chanson
		Répéter Tout (Répéter)
		Aléatoire
		Aléatoire avec Répéter Tout
.		Configuration EQ (Défaut : pas d'équaliser)

Revenir à l'affichage de la liste des fichiers musique/vidéo

Haut-parleur Activé

Haut-parleur Désactivé

Volume +/-

Descriptions des boutons physiques

Lecteur Musique/Viséo
Affichage de Lecture
La fonction des boutons physiques		Description
Molette	Défiler Haut	Musique/Viséo précédente
	Entrée	Pause / Lecture
	Défiler Bas	Musique/Viséo suivante
Bouton Gauche (--		Volume -
Bouton Milieu		Retourner au Menu Principal
Bouton Droit (+)		Volume +

Librairie de son EQ

Description

Cliquez sur

pour la librairie de son EQ. (Figure 4,1)

Figure 4,1

Plus de fonctions sur cette caractéristique, veuillez consulter Descriptions illustrées de l'interface de l'utilisateur.

Description illustrée de l'interface utilisateur

Bouton Image		Description
		Option EQ Préçédente (Paysage)
		Option EQ Suivante (Paysage)
Configuration EQ	Décidant : pas d'équaliser
	Bass
	Classic
	Dance
	Electronic
	Folk
	Heavy mental
	Hip-hop
	Jazz
	New age
	Piano
	Rock'n roll
	Pop music

	Rap
		OK
		Revenir à l'affichage de la liste des fichiers musique/vidéo

Copie de fichier musique/video

Description

Pour copier un fichier musique/video, cliquez sur (Figure 5,1)

Figure 5,1

Plus de fonctions sur cette caractéristique, veuillez consulter Descriptions illustrées de l'interface de l'utilisateur.

Description illustrée de l'interface utilisateur

Bouton Image	Description
Copier Vers	1. Mon Stockage 2. Carte SD
	Confirmer pour copier le fichier
	Revenir à l'affichage de la liste des fichiers musique/vidéo

Suppression de fichier musique/video

Description

Pour supprimer un fichier musique/video, cliquez sur (Figure 6,1)

Figure 6,1

Plus de fonctions sur cette caractéristique, veuillez consulter Descriptions illustrées de l'interface de l'utilisateur.

Description illustrée de l'interface utilisateur

Bouton Image	Description
	Confirmer pour supprimer le fichier musique/vidéo
	Revenir à l'affichage de la liste

J'ai un problème de réception GPS

Si vous avez un problème pour obtenir une réception satellite avec le GPS, assurez-vous que vous êtes dehors et que l'antenne GPS a une bonne visibilité vers le ciel. Quelques modèles prennent également en charge une antenne externe active supplémentaire. Veuillez également consulter le manuel de votre logiciel de navigation pour Brokerir plus d'informations sur comment Brokerir une réception GPS.

Où puis-je obtenir une assistance technique?

Veuillez accéder au site http://www.danew.com

Dépannage

Si le GPS-120 ne démarre/fonctionne pas correctement :

1. Veuillez vérifier si le logiciel d'application est correctement installé dans la carte mémoire
2. Veuillez vérifier si la carte mémoire SD est insérée dans le logement d'extension SD
3. Veuillez vérifier si l'alimentation de la batterie est connectée à l'adaptateur allume-cigare ou chargeur secteur.
4. Exécutez un "Soft Reset". Si cela ne résout pas votre problème, alors, exécutez un "Hard Reset" (Faire une réinitialisation matérielle devrait résoudre la plupart de vos problèmes.)

Soft Reset et Hard Reset:

Si vous GS-120 est bloqué ou rencontre des erreurs inattendues, vous pouvez le réinitialiser. Il y a deux types de réinitialisation : hard reset et soft reset. Vous aurez besoin d'utiliser un stylet ou crayon pour presser le bouton réinitialiser.

Appuyer sur le bouton réinitialiser redémarrera le système, conservant toutes les informations

enregistrées sur l'appareil,

Un hard reset permet de retrouver les paramètres d'usine du GPS. Vous ne devez pas utiliser cela en conditions normales de fonctionnement. Pour faire un hard reset, maintenez appuyé le bouton réinitialiser en même temps que le bouton d'alimentation.

Pour une assistance technique, veuillez accéder au site http://www.danew.com
