BPM6 USB - Contrôleur DJ JBSYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DJ USB
Caractéristiques techniques principales	Interface MIDI, compatibilité avec les logiciels DJ, 2 canaux, 16 pads rétroéclairés
Alimentation électrique	Alimentation via USB
Dimensions approximatives	320 mm x 220 mm x 50 mm
Poids	1,2 kg
Compatibilités	Compatible avec Windows et macOS, fonctionne avec la plupart des logiciels DJ
Fonctions principales	Mixage audio, contrôle de la musique, effets sonores, enregistrement
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le fabricant pour les réparations
Sécurité	Utiliser dans un environnement sec, éviter les chocs électriques
Informations générales utiles	Vérifier la compatibilité avec votre équipement avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - BPM6 USB JBSYSTEMS

Comment installer le JBSYSTEMS BPM6 USB sur mon ordinateur ?

Pour installer le JBSYSTEMS BPM6 USB, branchez le périphérique sur un port USB disponible de votre ordinateur. Le système devrait reconnaître automatiquement le matériel et installer les pilotes nécessaires. Si cela ne se produit pas, vous pouvez télécharger les pilotes depuis le site officiel de JBSYSTEMS.

Le son de mon JBSYSTEMS BPM6 USB est faible, que faire ?

Vérifiez le niveau de volume à la fois sur le JBSYSTEMS BPM6 USB et dans les paramètres audio de votre ordinateur. Assurez-vous également que le gain est correctement réglé dans votre logiciel de mixage.

Mon JBSYSTEMS BPM6 USB ne fonctionne pas avec mon logiciel de DJ, que faire ?

Assurez-vous que votre logiciel de DJ est à jour et qu'il prend en charge le JBSYSTEMS BPM6 USB. Vérifiez également les paramètres de configuration du logiciel pour vous assurer que le BPM6 est sélectionné comme périphérique d'entrée et de sortie.

Comment réinitialiser mon JBSYSTEMS BPM6 USB ?

Pour réinitialiser le JBSYSTEMS BPM6 USB, débranchez-le de l'ordinateur, attendez quelques secondes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes de connexion.

Le BPM6 USB est-il compatible avec tous les systèmes d'exploitation ?

Le JBSYSTEMS BPM6 USB est compatible avec les systèmes d'exploitation Windows et macOS. Assurez-vous de vérifier la version de votre système d'exploitation pour garantir la compatibilité.

Comment mettre à jour le firmware de mon JBSYSTEMS BPM6 USB ?

Pour mettre à jour le firmware, visitez le site officiel de JBSYSTEMS et recherchez la section de support. Téléchargez le dernier firmware disponible et suivez les instructions fournies pour l'installation.

Que faire si mon JBSYSTEMS BPM6 USB est détecté mais ne fonctionne pas ?

Essayez de débrancher et rebrancher le périphérique. Vérifiez également les paramètres de votre logiciel pour vous assurer que le BPM6 est correctement configuré comme périphérique audio. Si le problème persiste, essayez de le connecter à un autre port USB ou à un autre ordinateur.

Y a-t-il une garantie pour le JBSYSTEMS BPM6 USB ?

Oui, le JBSYSTEMS BPM6 USB est généralement couvert par une garantie limitée de 1 à 2 ans. Veuillez consulter la documentation fournie avec le produit ou le site officiel de JBSYSTEMS pour plus d'informations sur la garantie.

MODE D'EMPLOI BPM6 USB JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez dire mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibités de cet apparéil.

EN VOUS INSCRIVANT POUR LA LETTER D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS<

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• 14 entrées sur 6 canaux (9 lignes ou 6 lignes + 3phonos, 3 micros, 2 USB)
• 2 connexions USB bidirectionnelles
  1 micro DJ sépare avec talkover
• Contrôle du Gain, des aiguus, mediums et basses sur tous les canaux
  Crossfader assignable, facilement replacable
• Curseurs DJ de type «steel rail» de haute qualité, avec un déplacement/agréable au toucher (curseurs dotés de rails en acier pour une plus longue durée de vie)
• 2 sorties Master avec contrôle de balance individuelle
• Master 1 avec sorties XLR symétriques et réglage de niveau du signal
• VU-mêtres LED sur les canaux d'entrés et le master 1
• Compteurs de temps (beat counters) automatiques et très précis
• Demarrage par Crossfader pour les lecteurs CD compatibles
• Pré écoute « Pre-fader » avec option cue mix

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet appeareil a quitté notre usine en parfaite condition et bien emballe. Il est primordial que l'utiliseur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vérifier le content:

Vérifiez que l'emballage contienne les différents éléments:

Table de mixage
Mode d'emploi
Cable d'alimentation

INSTRUCTIONS DE SECURITE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens

qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: appareil construit selon les normes de sécurité classe II

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causeer des dommages.
• Cet apparéil est destiné à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet articleil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de chocolélectrique, le cordon doit être remplace par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles!
• Quand l'interrupteur principal est en position OFF, cet appeareil n'est pas complètement isolé du courant 230V!
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.

• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!

• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.

• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifique autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack 19". Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coupes lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiente après le transport. La condensation peut alterer les performances de l'appareil.

NETTOYAGE:

Nettoyer en frottant à l'aide d'un chiffon deux très légèrement humide. Eviter de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourrait endommager l'appareil.

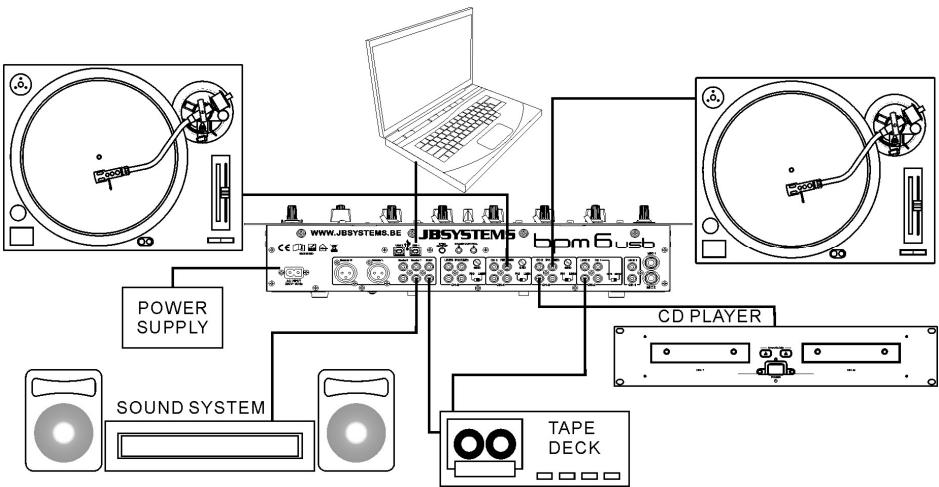

CONNEXIONS

A l'exception des micros, du casque et des sorties master, toutes les connexions sont au standard Cinch. Utilisez des cables cinch/cinch de bonne qualite afin d'eviter un son de mauvaise qualite.

Pour plus d'informations sur les connexions, voyagez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées allant jusqu'à un niveau de 2V. Ceci inclut les lecteurs de CD, tuners, videos, ...

Les deux connexions USB seront détectées par toute ordinaire en tant que cartes son. Ces connexions sont bidirectionnelles : elle autorisent donc simultanément la lecture et l'enregistrement.

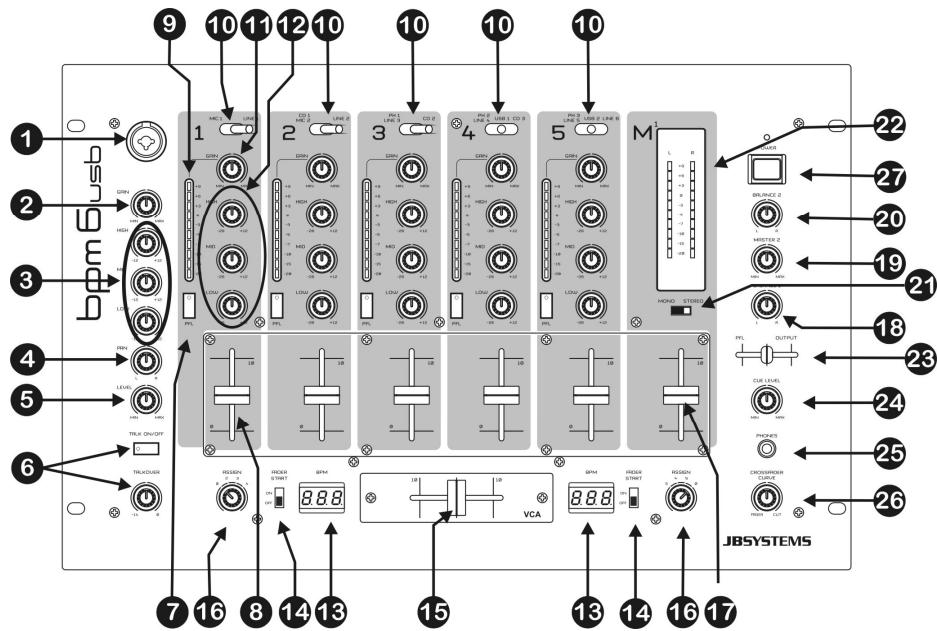

CONTROLS ET FONCTIONS (FACE AVANT)

1. DJ MIC INPUT JACK: jack Combo. Accepte les micros symétriques pourvus d'un connecteur XLR, ainsi que les micros asymétriques pourvus d'un connecteur jack mono de 1/4 . Cette entree est principale utilise pour le micro DJ. Le talkover n'afecte pas le niveau du signal de cette entree.
2. GAIN LEVEL: règle le niveau d'entrée du micro DJ. Utilisez ce potentiamètre pour régler le niveau du micro DJ jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.
3. REGLAGE DE TONALITE à 3 bandes: la fréquence du micro DJ peut être régle avec une portée de +/-12dB.
4. REGLAGE PAN: est utilisé pour placer le son du micro DJ à un endroit précis dans le champ stéreo. Un réglage « pan » fait la même chose pour les signaux mono, comme le fait le contrôle de balance pour les signaux stéreo.
5. DJ MIC VOLUME: Est utilisé pour régler le niveau du micro DJ.
6. TALKOVER: utilisez cet interrupteur pour attenuer automatiquement les canaux d'entrés 1 à 5 pendant que vous parlez dans le micro DJ. Vous pouvez régler le niveau d'atténuation des canaux d'entrés 1 à 5. Au plus que vous tournez le bouton « talkover » vers la droite, au plus ces canaux seront attenués pendant que vous parlez dans le micro DJ (1).
7. SELECTEUR PFL: est utilisé pour sélectionner la source (CH-1 à CH-5) que vous pouze pré écouter par la sortie casque. Si vous enforcez plusieurs touches Cue, il est possible d'obtenir un son mixé des sources sélectionnés.
8. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparation. On peut facilement replacer ce scourer par un nouvel élément. Dans un des chapitres suivants de ce mode d'emploi, nous expliquons la méthode pour effectuer ce Replacement.
9. VU METRE / CANAL: chaque canal possède son propre VU-mètre LED ce qui vous permet de régler le niveau gain (11) très rapidement. Faites attention que les niveaux ne dépassent pas 0dB (ou 100% ). Le signal audio risque d'être déformé si le niveau du signal continue dans la zone rouge du VU-mètre.

10. SELECTEUR DE SOURCE D'ENTREE: est utilisé pour sélectionner la source d'entrée exacte pour chaque canal: Phono, line, USB, aux ou mic. Sur quelques canaux il y a des selecteurs d'entrés supplémentaires à l'arrière de la table de mixage.
    Avis: Line, Aux, CD, Tuner, etc... sont différents noms pour des entrées qui ont un niveau de signal pratiquement identique.

11. GAIN LEVEL: règle le niveau d'entrée de chaque canal. Utilisez ce bouton pour régler le niveau jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.

12. Réglage de TONALITE à 3 bandes: la fréquence de chaque canal peut être régle séparément dans une plage allant de -26dB à +12dB. Dans la position centrale, le contrôle de tonalité est neutre. (étéint)
13. BEAT COUNTER DISPLAY: affiche le nombre de « beats » (battements) par minute (BPM) de la musique du canal sélectionné par le sélecteur d'assignment du crossfader (16). Pour obtenir un résultat fiable sur le cadran, il faut que la musique ait un « beat » clair et constant.
14. INTERRUPEUR FADER START ON/OFF: quand vous ave un lecteur CD compatible connecté aux connecteurs « fader control », vous pouvez contröler ses fonctions département/arrêt (re-cue) avec le cross fader. Avec cet interrupteur vous pouvez engager ou désengagejar la fonction fader start.
15. CROSSFADER: avec ce curseur VCA vous pouvez mixer les canaux que vous avez selectionnés avec les sélecteurs d'assignment du crossfader (16). Le crossfader ne fonctionnera que si vous avez regles les curseurs des canaux (8) selectionnées au niveau désiré! Le crossfader est également pourvu de interrupteurs optiques de démarrage. Voyez le chapitre suivant pour plus d'informations à ce sujeit.
16. CROSSFADER ASSIGN: Sélectionne les canaux d'entrés qui seront utilisés avec le crossfader (16) et les compteurs de battements « beat counter » (13). Si vous mettez sur “0” le crossfader est coupé.
17. NIVEAU MASTER1: est utilisé pour régler le niveau de la sortie symétrique Master1.

(Attention: le délimueur "trim"(43) à l'arrière de la table peut réduire le niveau de sortie maximal du curseur de sortie master1. Vérifie ce délimueur (trim) si le niveau de sortie maximal est plus bas que la normale.

1. BALANCE MASTER1: est utilisé pour régler la balance entre la sortie gauche et droite du Master1.
2. NIVEAU MASTER2: est utilisé pour régler le niveau de la sortie asymétrique Master2.
3. BALANCE MASTER2: est utilisé pour régler la balance entre la sortie gauche et droite du Master2.
4. SELECTEUR MONO/STEREO: est utilise pourmettre les deux sorties Master en mode mono ou stéreo.
5. VU MÉTRES MASTER1: affiche le niveau de sortie du master1. Faites attention que les niveaux ne dépassent pas 0dB (ou 100% ). Le son risque d'être déformé si le niveau du signal entre dans la zone rouge du VU-mètre.

6. CUE MIX: avec ce curseur vous pouvez mixer la sortie master avec n'importe quel canal d'entrée dans la sortie casque (25):

7. Mettez le curseur complètement à gauche pour pré écouter le signal PFL scélectionné (7).

8. Mettez le curseur complètement à droite pour écouter la sortie master.
9. Mettez le curseur dans une autre position pour écouter le mixage des deux signaux.

Cette option vous permet de vérifier votre mixage avant que vous l'envoyiez vers la sortie master.

1. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.
2. HEADPHONE jack: Vous pouvez pré écouter toutes les entrées/sorties en connectant n'importe quel casque stéreo moderne à ce jack de 6.3mm.
3. CROSS FADER CURVE: Régle la courbe du cross fader : transition douce = position gauche, transition brusque = position droite.
4. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le Led bleu est allumé quand la table de mixage est allumée.

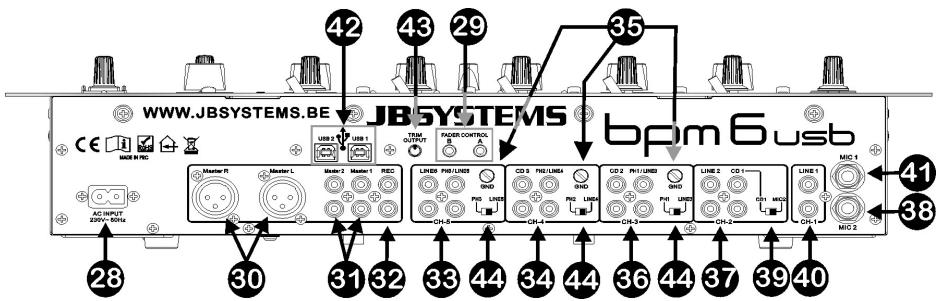

CONTROLES ET FONCTIONS (FACE ARRIERE)

28. CABLE D'ALIMENTATION: connectez ce cable au secteur 230V/50Hz. Vérifiez toujours si le cable n'est pas endommagé avant de l'utiliser!

1. FADER CONTROL: quand des lecteurs CD compatibles sont connectés a ces entrées, ils peuvent être contrôlés par les fader starts de cette table de mixage.
2. SORTIE SYMETRIQUE MASTER1: les connecteurs XLR peuvent être utilisés pour connecter cette table de mixage à n'importe qu'elle entraee symétrique d'amplificateur en utilisant un cable de signal symétrique spécifique.
3. SORTIES MASTER ASMETRIQUES: la sortie "master 1" transmet le même signal de sortie que la sortie master symétrique (30), mais est dans ce cas asymétrique. La sortie "master 2" transmet le même signal mais peut être régé indépendamment par le master 2 level/balance (19/20). Utilisez ces sorties pour connecter des amplificateurs asymétriques.
4. RECORD OUTPUT: transmit le même signal que les sorties master, mais n'est influencé ni par le niveau du master, ni par le réglage de la balance, ni par le sélecteur mono/stéreo. Il est utilisé pour brancher un enregistreur analogique. Vous pouvez également connecter un ordinateur pour effectuer un enregistrement digital direct, veuillez vous reporter pour cela au N° 42, 'Connexions USB'.
5. INPUT CHANNEL 5: est utilisée pour connecter deux signaux audio différents de niveau ligne. Utilisiez l'interrupteur (44) pour changer une entree Line en entree Phono. Le selectable de source d'entree (10) sur la face avant déterminée qu'elle source sera activée.
6. INPUT CHANNEL 4: est utilisé pour connecter deux signaux audio différents de niveau ligne. Utilisiez l'interrupteur (44) pour changer une entree Line en entree Phono. Le selectable de source d'entree (10) sur la face avant déterminée qu'elle source sera activée.
7. GROUND (GND) CONNECTION: Beaucoup de platines vinyle sont équipés d'un connecteur de masse (GND). Il est conseilé de connecter ce signal de masse au connecteur GND. Si votre platine vinyle ne dispose pas d'un cable de masse, vous ne doivent pas utiliser ce connecteur.
8. INPUT CHANNEL 3: est utilisé pour connecter deux signaux audio différents de niveau ligne. Utilisiez l'interrupteur (44) pour changer une entree Line en entree Phono. Le sélection de source d'entree (10) sur la face avant déterminée qu'elle source sera activée.
9. INPUT CHANNEL 2: est utilisé pour connecter deux signaux audio différents de niveau ligne. Utilisiez l'interrupteur (39) pour changer une entrée Line en entrée micro. Le sélectionur de source d'entrée (10) sur la face avant déterminée qu'elle source sera activée.
10. INPUT MIC2 : est utilisé pour connecter un micro symétrique au canal 2. Utilisez l'interrupteur (39) pour changer l'entrée CD1 en micro 2.
11. INTERRUPEUR MIC2/CD1: cet interrupteur vous offre la possibilité de selectionner soit l'entrée CD1 (37), soit l'entrée micro 2 (38) pour le canal 2.
12. LINE INPUT CHANNEL1: est utilise pour connecter un signal audio du type Line au canal 1.
13. MIC1 INPUT CHANNEL1: est utilise pour connecter un micro au canal 1.
14. CONNXIONS USB : deux connexions USB bidirectionnelles (USB1 pour le CH4 et USB2 pour le CH5). Vous pouvez connecter n'importequel ordinateur via ces connexions USB. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucun pilote n'est nécessaire. Etant donné que les deux ports USB sont bidirectionnels, vous étés en mesure de reproduire de la musique au départ de votre ordinateur et de mélanger cette musique avec d'autres sources comme celles d'un lecteur CD, d'un phono, etc ... Mais en même temps, vous pouvez également enregistrer votre 'mix' dans votre ordinateur via cette même connexion USB!
15. SORTIE TRIM: ce potentiometre permet de limiter et donc, de réduire le niveau de sortie de la table de mixage afin d'évitier d'endomager l'ampli ou les haut-parleurs. (Attention: le niveau de sortie peut descendre jusqu'à zéro. S'il n'y a pas de signal sur la sortie master, vérifier que ce potentiometre n'ait pas été mis accidentellement sur zéro.)
16. INTERRUPEUR PH/LINE : Utilisez l'interrupteur pour changer l'entrée Ligne en entrée Phono (platine vinyl)

CROSSFADER START

Le crossfader est pourvu d'interrupteurs optiques de démarrage. Ces faderstart sont compatibles avec tous les lecteurs CD JB Systems actuels. Voici comment cela fonctionne:

A. CROSSFADER COMPLETEMENT A GAUCHE: Le lecteur CD relié au connecteur fader start A joue, l'autre lecteur CD est en attente.
B. CROSSFADER BOUGE VERS LA DROITE: Le lecteur CD relié au connecteur fader start A arrêté de jouer, returne à son point « cue » préprogramme et se met en attente. L'autre lecteur CD commence à jouer à partir de son point « cue » préprogramme.
C. CROSSFADER COMPLETEMENT A DROITE: Le lecteur CD relié au connecteur fader start B joue, l'autre lecteur CD est en attente.
D. CROSSFADER BOUGE VERS LA GAUCHE: Le lecteur CD relié au connecteur fader start B arrêté de jouer, returne à son point « cue » préprogramme et se met en attente. L'autre lecteur CD commence à jouer à partir de son point « cue » préprogramme.

A

B

C

D

Important: Les deux interrupteurs du faderstart doivent etre en position "ON"!

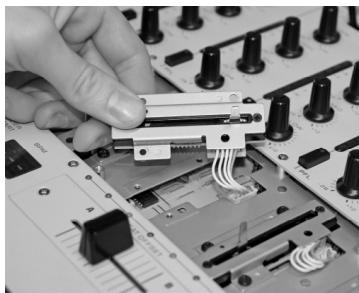

REEMPLACEMENT DES CURSEURS

Un grand avantage de cette table de mixage est de pouvoir remplacer les curseurs des canaux.

Voici la procedure pour remplaner les curseurs des canaux:

• Retirer les boutons des curseurs.
• Retirer les 8 vis du panneau frontal qui entoure les curseurs.
• Retirer les 3 vis du curseur que vous souhaitez replacer.
• Retirez délicatement le curseur de son emplacement et débranche le connecteur de la carte mère (surtout, NE tirez PAS sur le cable!).
• Mettez délicatement le nouveau CUReur en place. Ne pas oublier de rebrancher le connecteur du nouveau CUReur au connecteur de la carte mère du mixer.
• Remettez les 3 vis du curseur en place.
• Remettez le petit panneau frontal en place à l'aide des 8 vis.

C'est fait!

Voici la Procedure pour changer le crossfader:

• Retirer les boutons du crossfader.
• Retirez les 2 vis qui maintainnent le crossfader.
• Retirez délicatement le curseur et le plateau de leur emplacement.
• Débranche le cable du crossfader (tirez sur le connecteur, PAS sur le cable!)
• Branchez le nouveau crossfader sur le cable.
• Remetre le crossfader et son petit plateau en place à l'aide des 2 vis.

C'est fait!

CHARACTERISTIQUES TECHNIQUES

Alimentation:	AC 230 V, 50Hz (34Watt)
Réponse de fréquence:	20-20.000Hz (+/-3dB)
DHT + bruit:	<0.05% @ 1kHz, 0dB, charge = 47kΩ
S/N Ratio (IHF-A):	>78dB @ 1kHz.
Connexions USB :	USB 2.0 bidirectionnelle (44,1 kHz/16bit) compatible Windows® & Mac OS®
Câble USB (pas inclusif):	L_max = 3m
Entrées micro:	2mV @ 3kΩ
Entrées Line/CD:	340mV @ 47kΩ
Entrées Phono:	3mV @ 47kΩ
Sortie Record:	775mV @ 1kΩ
Sortie Master 1/2:	1.55V @ 1kΩ unbal.
Sortie Master 1:	2,55V @ 600Ω bal.
Talkover:	0dB → -14dB
Contrôle de tonalité des canaux :	+12dB / -26dB (70Hz, 1kHz, 13kHz)
Contrôle de tonalité du micro DJ :	+12dB / -12B (70Hz, 1kHz, 13kHz)
Casque:	3V@32Ω
Dimensions:	483(L) x 310(H) x 112(P) mm (19"/7U)
Poids:	6,9kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

GEBRUIKSAANWIJZING
