BLACK LIGHT TL-40PRO - Éclairage professionnel JBSYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Armature pour tubes TL avec ballast incorporé pour effets lumineux décoratifs
Marque	JBSYSTEMS
Modèle	BLACK LIGHT TL-40PRO
Dimensions (L × l × H)	1260 × 130 × 95 mm
Poids	4,5 kg
Alimentation	AC 230V, 50Hz
Fusible	T1A ~ 250Vac (20mm verre)
Lampe compatible	Tube UV T8-36W, 120 cm, douilles G13 (non inclus)
Matériau du châssis	Acier noir avec réflecteur et grille de protection
Supports de fixation	2 supports + 2 vis de serrage inclus
Connecteur d'alimentation	IEC avec porte-fusible intégré
Distance minimale d'éclairage	1 mètre des surfaces éclairées
Température ambiante max.	40°C
Température de surface max.	85°C (coque), 80°C (lampe)
Utilisation	Intérieur uniquement
Interrupteur	Marche/Arrêt intégré
Temps d'échauffement	3-4 minutes pour pleine puissance
Installation en hauteur	Nécessite personnel qualifié, câble de sécurité obligatoire
Nettoyage des optiques	Externe tous les 30 jours, interne tous les 90 jours
Produit de nettoyage conseillé	Chiffon doux et produit pour verres
Garantie	Garantie constructeur selon conditions (voir notice)
Certifications	Conforme aux normes nationales et européennes

FOIRE AUX QUESTIONS - BLACK LIGHT TL-40PRO JBSYSTEMS

Quel type de tube UV utiliser pour le BLACK LIGHT TL-40PRO ?

Utilisez un tube UV T8-36W de 120 cm avec douilles G13. Le tube n'est pas inclus.

Comment installer l'appareil en hauteur en toute sécurité ?

L'installation doit être effectuée par du personnel qualifié. Utilisez un câble de sécurité pouvant supporter 12 fois le poids de l'appareil. Assurez-vous que la zone en dessous est dégagée et que la structure supporte 10 fois le poids de l'appareil.

Quelle est la distance minimale à respecter entre l'appareil et les objets éclairés ?

La distance minimale entre le projecteur et la surface à éclairer doit être d'au moins 1 mètre.

Comment remplacer le tube UV ?

Débranchez l'appareil, attendez 5 minutes qu'il refroidisse. Dévissez les 3 vis de la grille, ouvrez-la, retirez l'ancien tube en le tournant doucement. Insérez le nouveau tube dans les douilles et tournez-le doucement. Refermez la grille et serrez les vis.

Quelles précautions de sécurité sont à prendre lors de l'utilisation ?

Ne jamais fixer directement la lumière. Ne pas utiliser en présence de personnes épileptiques. L'appareil émet des UV intenses. Évitez de toucher la lampe en fonctionnement (80°C). Respectez les distances et ne couvrez pas les ouvertures de ventilation.

Comment nettoyer l'appareil ?

Nettoyez les optiques externes tous les 30 jours et les internes tous les 90 jours avec un chiffon doux et un produit pour verres. Le nettoyage interne est recommandé à un personnel qualifié.

Quelle est la puissance du fusible et comment le remplacer ?

Le fusible est de type T1A ~ 250Vac (20mm verre). Remplacez-le uniquement par un fusible identique. Ne jamais court-circuiter ou réparer un fusible.

Puis-je utiliser cet appareil à l'extérieur ?

Non, cet appareil est conçu pour une utilisation à l'intérieur uniquement. Ne pas l'exposer à la pluie ou à l'humidité.

Combien de temps faut-il pour que le tube atteigne sa pleine puissance ?

Le tube UV nécessite un temps d'échauffement de 3 à 4 minutes avant d'atteindre sa pleine puissance.

Que faire en cas de dysfonctionnement ?

En cas de problème sérieux, arrêtez immédiatement l'utilisation et contactez votre revendeur. N'ouvrez pas l'appareil, il ne contient pas de pièces réparables par l'utilisateur.

MODE D'EMPLOI BLACK LIGHT TL-40PRO JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems'. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux. Armature pour tubes TL, ballast incorporé
• Châssis noir très solide avec réflecteur et grille de protection
• A utiliser avec un tube TL-8 «Black light - UV» 36W (pas inclus)
• Deux supports de fixation + 2 vis de serrage

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertisements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - Armature UV Cable d'alimentation - 2 supports de fixation + 2 vis de serrage

Instructions de sécurité:

5K OF ELECTRIC SHOCK DON NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous pouviez remplacer yourselves. Confiez l'entretien uniquement à des

techniciens qualifiés. La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie: usage uniquement à l'intérieur

Ce symbole signifie: Lire le mode d'emploi.

Ce symbole détermine: la distance minimum des objets allumés. La distance minimum entre le projecteur et la surface à éclairer doit être plus de 1 mètres.

• Afin de protégerez l'environnement, merci de recycler les emballages autant que possible.
• Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaissant après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambia r des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tels que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussièux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de remplaner l'ampoule ou d'effectuer des réparations.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux réglementations de sécurité électrique et mécanique en vigueur dans votre pays.
• Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible du même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées si visiblement endommagées. Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie. Pendant son fonctionnement, une grande radiation ultraviolette est émise autour de l'appareil!

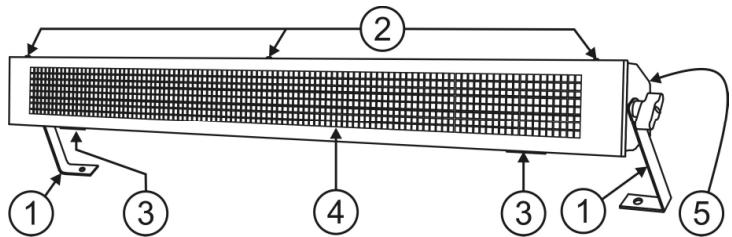

Description:

1. Supports de fixation
2. 3 vises pour fermer la grille
3. 2 charnières
4. Réflecteur et grille de protection
5. Entrée d'alimentation par connecteur IEC avec porte-fusible intégré.

Mise en PLACE / remplacement des ampoules

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Débranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.) Lors du remplacement, n'utilise que des pièces vérables.

• Débranche le câble d'alimentation.
• Attendez environ 5 minutes jusqu'à ce que l'unité ait refroidi.
• Dévissez les 3 vis et ouvrez la grille.
• Déconnectez l'ancien tube TL en le faisant tourner doucement sur, puis retirez-le hors des douilles.
• Insérez le nouveau tube UV dans les douilles et faites-le tourner doucement.

Attention! Reportez-vous à l'étiquette à l'arrête de l'appareil ou aux specifications techniques de ce manuel pour savoir quelle ampoule utiliser.

• Refermez la grille et serrez les 3 vis.

Voilà!

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Instructions d'utilisation

• Une fois connecté au secteur, vous pouvez allumer/éteindre l'appareil à l'aide de l'interrupteur d'alimentation.
• Le tube UV exige un temps d'échauffement de 3-4 minutes avant d'atteindre sa pleine puissance.
• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie de l'appareil, puisqu'il n'est pas conçu pour une utilisation continue.
• Ne pas mettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampoules.
• La surface de la lampe peut atteindre une température de 80°C. Ne pas toucher la lampe à mains nues en cours de fonctionnement de l'appareil.
• Débranchez systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détéction d'un problème, même bénin.
• Pour protégé l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.
• s humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importantes sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: AC 230V, 50Hz

Fusible : T1A ~ 250Vac (20mm verre)

Lampe : Tube UV T8-36W de 120cm pour douilles G13

Dimensions: 1260 × 130 × 95 ~mm

Poids: 4,5kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
