Type de produit	Enceinte acoustique passive
Marque	JAMO
Modèle	E 750
Système acoustique	Bass-reflex
Type d'enceinte	Colonne (floorstanding)
Haut-parleurs	Woofer : 5.5 pouces (140 mm), Médium : 5.25 pouces (133 mm), Tweeter : 1 pouce (25 mm) à néodyme
Puissance admissible (long terme)	140 W
Puissance admissible (court terme)	200 W
Sensibilité	89 dB (2,8 V/1 m)
Réponse en fréquence	42 Hz - 20 kHz
Fréquence de coupure	150 Hz et 2500 Hz (double crossover)
Impédance nominale	6 Ω (minimum 3,2 Ω)
Dimensions (H × L × P)	912 × 185 × 315 mm
Amplification nécessaire	Amplificateur externe non inclus
Connexions	Bornes à vis (câble haut-parleur)
Utilisation recommandée	Enceinte avant pour home cinéma ou stéréo
Positionnement	À l'écart des murs pour des basses optimales
Entretien	Nettoyer avec un chiffon doux et sec
Normes de conformité	EN60065, EN55013, EN61000-3-2

FOIRE AUX QUESTIONS - E 750 JAMO

Quelle est la puissance recommandée pour l'amplificateur avec l'enceinte JAMO E 750 ?

Il est recommandé d'utiliser un amplificateur délivrant une puissance comprise entre 50 W et 200 W par canal sous 6 Ω pour exploiter pleinement l'enceinte sans risque de dommage.

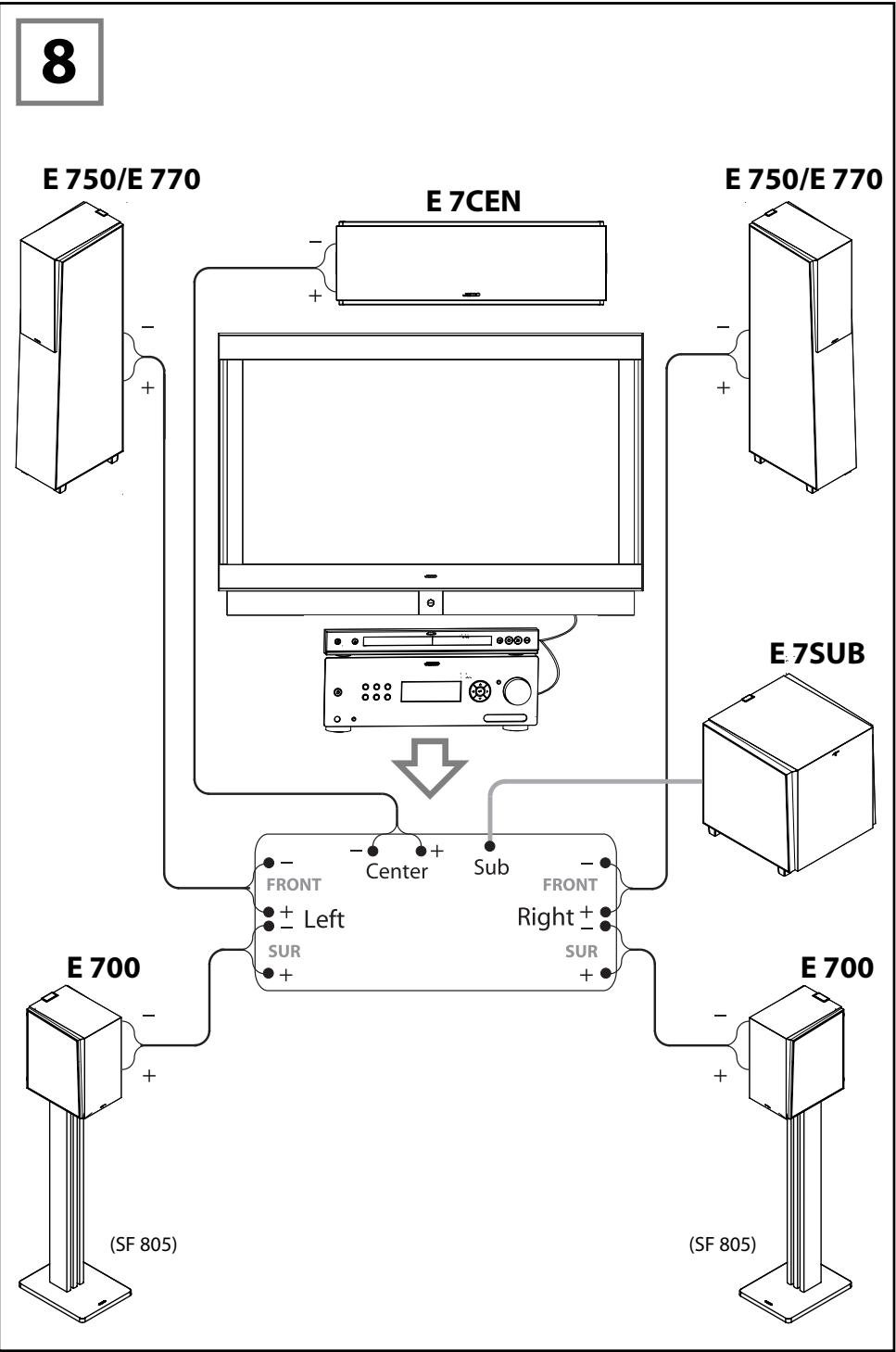

Comment brancher l'enceinte JAMO E 750 à mon amplificateur ?

Utilisez un câble d'enceinte de section appropriée. Connectez la borne rouge (+) de l'enceinte à la borne rouge de l'amplificateur, et la borne noire (-) à la borne noire. Assurez-vous que les connexions sont bien serrées et que la polarité est respectée pour une image stéréo correcte.

Quelle est l'impédance de l'enceinte et comment l'adapter à mon amplificateur ?

L'impédance nominale est de 6 Ω avec un minimum de 3,2 Ω. Vérifiez que votre amplificateur supporte une charge de 6 Ω. Évitez de connecter plusieurs enceintes en parallèle si l'impédance totale descend en dessous de la tolérance de l'ampli.

Dois-je utiliser un câble spécifique pour l'enceinte E 750 ?

Utilisez un câble d'enceinte en cuivre de 2,5 mm² minimum pour des distances jusqu'à 5 mètres. Pour des longueurs supérieures, privilégiez une section de 4 mm² afin de minimiser les pertes et préserver la qualité sonore.

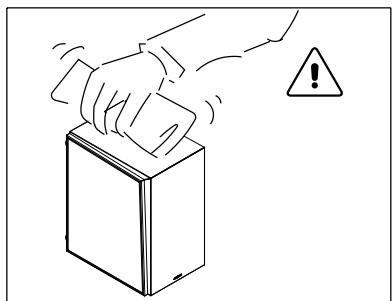

Comment nettoyer l'enceinte JAMO E 750 ?

Débranchez l'enceinte avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer le boîtier et la grille. N'utilisez jamais de produits chimiques, d'alcool ou de liquides, car ils pourraient endommager la finition ou les haut-parleurs.

Quelle est la fréquence de coupure et comment régler le caisson de basses avec l'E 750 ?

L'enceinte a une réponse naturelle jusqu'à 42 Hz. Si vous utilisez un caisson de basses, réglez sa fréquence de coupure aux alentours de 80 Hz pour une intégration harmonieuse. Les bornes de l'enceinte permettent un bi-câblage si votre ampli le supporte.

Puis-je utiliser l'enceinte JAMO E 750 comme enceinte surround ?

Oui, l'E 750 peut être utilisée comme enceinte surround, mais sa taille (colonne) est plus adaptée à une utilisation en enceinte avant. Pour les canaux surround, privilégiez des modèles plus compacts de la même gamme pour une homogénéité sonore.

L'enceinte E 750 est-elle compatible avec un amplificateur 4 ohms ?

Oui, car son impédance nominale est de 6 Ω (minimum 3,2 Ω). Un ampli 4 Ω peut alimenter l'enceinte sans problème, mais vérifiez que l'ampli n'est pas sollicité à des niveaux excessifs pour éviter la surchauffe.

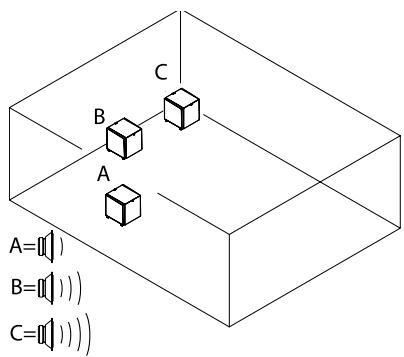

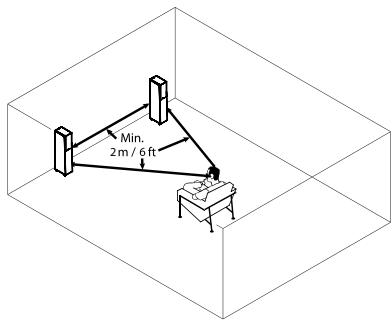

Comment positionner l'enceinte JAMO E 750 pour un meilleur son ?

Placez les enceintes à au moins 30 cm des murs arrière et latéraux pour éviter les réflexions parasites. Orientez-les vers la position d'écoute. Pour un effet stéréo optimal, formez un triangle équilatéral avec la position d'écoute.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez d'abord les connexions des câbles (bornes, ampli). Assurez-vous que l'amplificateur est allumé et que la source audio est active. Testez avec une autre source ou un autre câble. Si le silence persiste, inspectez le fusible de l'enceinte (si présent) ou contactez le service après-vente.

MODE D'EMPLOI E 750 JAMO

Note! Bemark! Achting!

A noter
Attentie!
Obs!

Atencion! Attencion! Atencion!

Huomai！注意！Poooxn！

BHMaHne! Megjegyzs! Uwaga!

Dikkat! Upozornén! Pozor!

Opomba！注意！

Wrong Forkert Falsch!

Faux Fout! Fell

jIncorrecto! Sbagliato! Errado!

Vaanin错误！AdOaC

HenpabunbHoi Hibas! Nieprawidlowo!

Yanlş!
Spatne!
Nesprüvn!

Napačnol!
間邊v！
?b#

Correct.
Korekt Richtigt

Vrai Goed! Ratt!

[Correcto] Giusto! Corroto!

Oikein! 正确！

PraBAmblbHo! Megelelo! Preakllowo!

Dogru! Spravne! Spravne!

Pravilino 正！

Listen Lyt Horen!

Ecoutez! Luister! Lyssnal

Escuche!
Ascoltare!
Ouca!

Kuntaute!倾听！AKOATE！

Cnuyaune! Hallgassa meg! Sluchaj!

Dinle! Posloucheje! Počúvajte!

Poslušajte!
聽取！

Declaration of Conformity

We, Jamo A/S Elmevej 8 7870 Glyngore Denmark

Declare in own responsibility, that the Jamo product described in this instruction manual is in compliance with the corresponding technical standards such as EN60065,EN55013 and EN61000-3-2

Glyngore, Denmark

Perrn Prrnnnns Jens Portefee Hansen

E7CEN

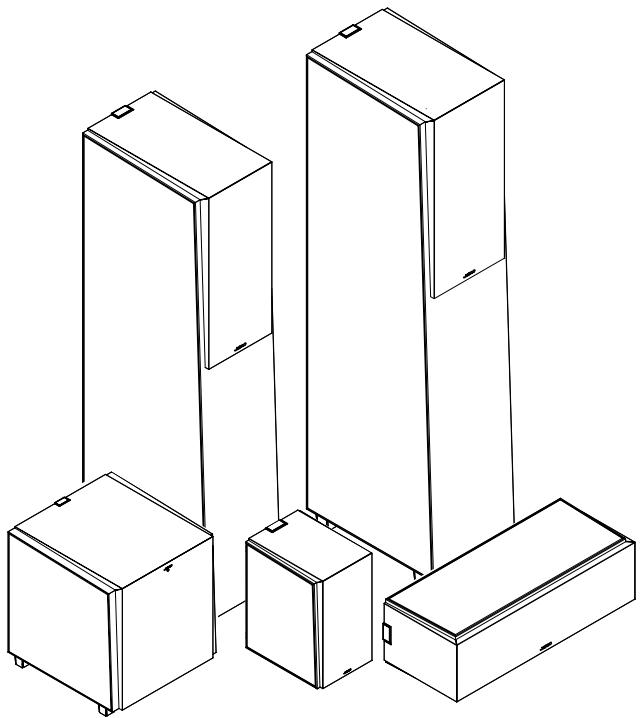

E700

E 7SUB

E750/E770

2

3

4

5 1 OFF 2 3 4 5

6

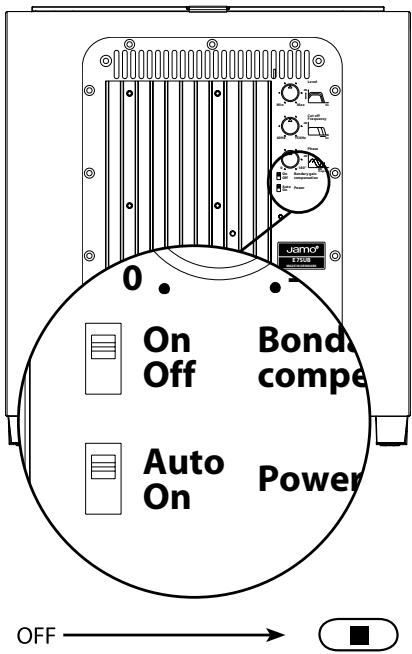

AUTO STANDBY/ON

ON

7

10 Type......E 700 System......basreflex Woofer......4" Tweeter......1" (neodyn.)	Type......E 7CEN System......basreflex Woofer......2 x 4" Tweeter......1" (neodyn.)
Long term power [W]......100/80 Short term power [W]......140/112 Sensitivity [dB/2,8V/1 m]......85/84 Frequency range [Hz]......70-20k Crossover frequency [Hz]......2500 Impedance [Ohm]......6/4,8 Dimensions [HxWxD]......238x140x165	Long term power [W]......100/100 Short term power [W]......140/140 Sensitivity [dB/2,8V/1 m]......87/85 Frequency range [Hz]......100-20k Crossover frequency [Hz]......2500 Impedance [Ohm]......6/4,8 Dimensions [HxWxD]......142x440x170

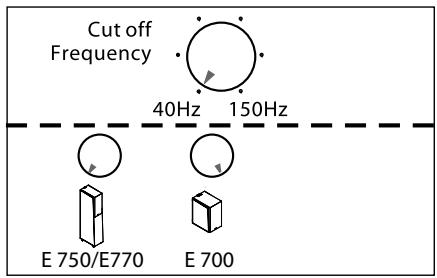

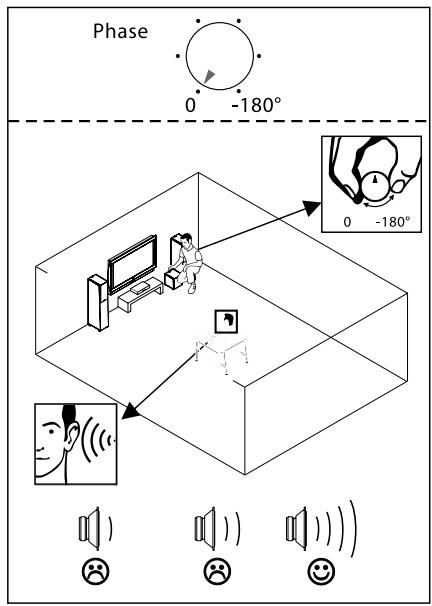

Type......E 750 System......basreflex Woofer......51/2" Midrange......5.25" Tweeter......1" (neodyn.)	Type......E 7SUB System......closed Woofer......10" Frequency range [Hz]......25-150 Impedance [Ohm]......22k Phase......adj.0-180 deg. Cut off frequency [Hz]......40-150 Amplifier rated output [W]......675 w peak Limiter......yes Dimensions [HxWxD]......375x375x375
Long term power [W]......140/100 Short term power [W]......200/140 Sensitivity [dB/2,8V/1 m]......89/89 Frequency range [Hz]......42-20k Crossover frequency [Hz]......150-2500 Impedance [Ohm]......6/3,2 Dimensions [HxWxD]......912x185x315
Type......E 770 System......basreflex Woofer......61/2" Midrange......61/2" Tweeter......1" (neodyn.)
Long term power [W]......150/100 Short term power [W]......220/140 Sensitivity [dB/2,8V/1 m]......90/90 Frequency range [Hz]......35-20k Crossover frequency [Hz]......150/2500 Impedance [Ohm]......6/3,2 Dimensions [HxWxD]......998x195x320
