E 640 - Enceinte acoustique JAMO - Notice d'utilisation et mode d'emploi gratuit

Marque	Jamo
Modèle	E 640
Type de produit	Enceinte acoustique passive (bibliothèque)
Système	3 voies, MPD (Multiple Port Diffraction)
Woofer	5,25 pouces (133 mm)
Médium	4 pouces (102 mm)
Tweeter	1 pouce (25 mm)
Puissance admissible (long terme / court terme)	70 W / 100 W
Réponse en fréquence	90 Hz - 20 kHz
Impédance	6 ohms
Dimensions (L x H x P)	250 x 170 x 148 mm
Poids	1,8 kg
Alimentation	Non requise (enceinte passive)
Fonctions principales	Reproduction sonore haute fidélité, compatible avec amplificateurs home-cinéma
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Placer sur une surface stable. Ne pas obstruer les évents. Éviter l'exposition à l'humidité.
Pièces détachées et réparabilité	Contacter un centre de service agréé Jamo. Utiliser exclusivement des pièces d'origine.
Garantie (électronique)	2 ans
Garantie (autres pièces)	7 ans
Informations générales	Conforme aux normes EN60065, EN55013, EN61000-3-2. Fabriqué au Danemark.

FOIRE AUX QUESTIONS - E 640 JAMO

Quelle est la puissance recommandée de l'amplificateur pour les enceintes Jamo E 640 ?

Les enceintes Jamo E 640 ont une puissance admissible de 70 W en continu et 100 W en crête. Il est recommandé d'utiliser un amplificateur délivrant entre 20 et 100 W par canal sous 6 ohms pour un fonctionnement optimal.

Puis-je utiliser ces enceintes avec un amplificateur home-cinéma ?

Oui, les enceintes Jamo E 640 sont compatibles avec la plupart des amplificateurs home-cinéma. Assurez-vous que l'impédance de l'amplificateur supporte 6 ohms et que la puissance de sortie est adaptée.

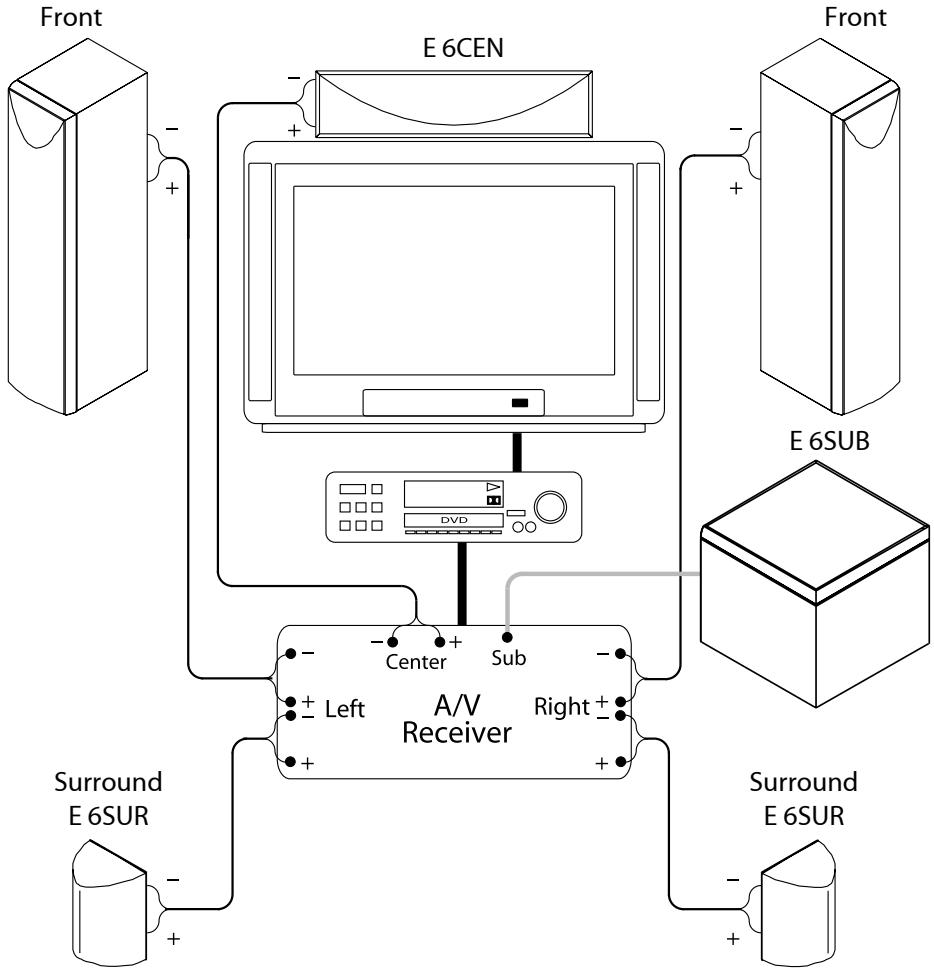

Comment connecter les enceintes Jamo E 640 à mon système ?

Utilisez des câbles d'enceinte de bonne qualité. Connectez les bornes rouges (+) et noires (-) de l'enceinte aux bornes correspondantes de l'amplificateur. Veillez à respecter la polarité pour une image stéréo correcte.

Quelle est la fréquence de coupure recommandée pour le caisson de basses avec ces enceintes ?

La réponse en fréquence des Jamo E 640 commence à 90 Hz. Pour une intégration avec un caisson de basses, réglez la fréquence de coupure autour de 80-100 Hz selon vos préférences.

Comment nettoyer les enceintes Jamo E 640 ?

Utilisez un chiffon doux et sec pour dépoussiérer le coffret. Évitez les produits chimiques ou liquides qui pourraient endommager la finition. Pour la grille, un aspirateur à faible puissance peut être utilisé.

Quelle est la durée de garantie des enceintes Jamo E 640 ?

La garantie est de 2 ans pour les composants électroniques et de 7 ans pour les autres pièces (coffret, haut-parleurs). Conservez votre facture d'achat pour toute réclamation.

Puis-je réparer moi-même les enceintes Jamo E 640 ?

Il est déconseillé d'ouvrir ou de réparer les enceintes vous-même, car cela annulerait la garantie. Contactez un centre de service agréé Jamo pour toute réparation.

Où trouver les pièces de rechange pour les enceintes Jamo E 640 ?

Les pièces de rechange sont disponibles auprès des revendeurs agréés Jamo ou via le service après-vente. Utilisez exclusivement des pièces d'origine pour préserver les performances.

Comment positionner les enceintes Jamo E 640 pour un meilleur son ?

Placez les enceintes à hauteur d'oreille, à égale distance de la position d'écoute. Éloignez-les des murs pour éviter les réflexions. Un angle d'environ 30 degrés vers l'intérieur peut améliorer la scène sonore.

Les enceintes Jamo E 640 sont-elles blindées magnétiquement ?

Les enceintes Jamo E 640 ne sont pas spécialement conçues pour être blindées. Éloignez-les des téléviseurs à tube cathodique ou des écrans sensibles aux champs magnétiques d'au moins 30 cm.

MODE D'EMPLOI E 640 JAMO

Note!

Bemerk!

Achtung!

A noter

Attentie!

Obs!

Atencion!

Attenzione!

Atenção!

Huomaa!

注意！

Ppoooxn!

BHHMaHHe!

Megegyzés!

Uwaga!

Dikkat!

Upozorneni!

Pozor!

Opomba!

注意！

S OBC = S COD + S_ BOC

Wrong

Forkert

Falsch!

Faux

Fout!

Fel!

Incorrecto!

Sbagliato!

Errado!

Väärin!

啾、！

Aaθoc!

HenpaBnblNo!

Hibás!

Nieprawidlowo!

Yanlis!

Spatně!

Nesprávné!

Napačno!

間違V！

！

Correct

Korrekt

Richtig!

Vrai

Goed!

Ratt!

Correcto!

Giusto!

Correto!

Oikein!

正确！

Σωτό!

Ppabnblho!

Megfelelo!

Prawidlowo!

Dogru!

Správně!

Správné!

Pravilno!

正い！

1

Listen

Lyt

Horen!

Ecoutez!

Luister!

Lyssna!

Escuche!

Ascoltare!

Ouça!

Kuntele!

倾听！

AKOUOTE!

CnywaiTe!

Hallgassa meq!

Sluchaj!

Dinle!

Posloucheite!

Počuvajt!

Poslusajte!

聽取！

！

Declaration of Conformity

We, Jamo A/S

Elmevej 8

7870 Glyngore

Denmark

Declare in own responsibility, that the Jamo product described in this instruction manual is in compliance with the corresponding technical standards such as EN60065, EN55013 and EN61000-3-2

Glyngore, Denmark

1	2
E 6SUB A=|[B]B=|[C])C=|[D])	E 6SUR A=|[O]O=|[O])
E 6ADD 2m/6ft	E 6CEN 2m/6ft
3	6
1 OFF !
2 10mm/0.5in
3 C
4
5

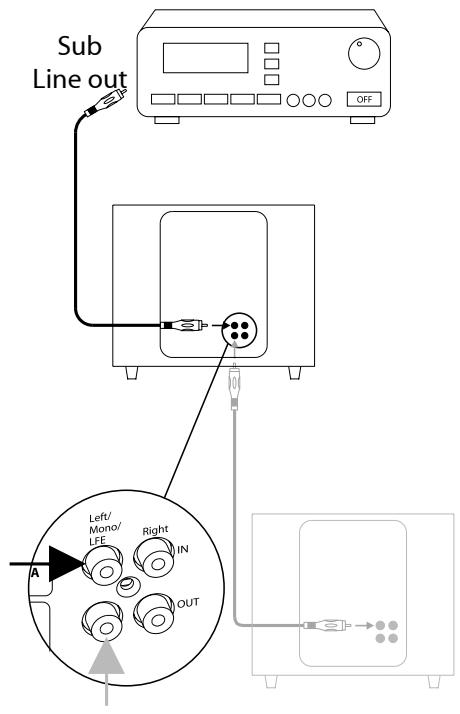

E 6SUB

E 6SUB

7

8

Type. E6SUR

System 3 Way MPD

Woofer. 514'' / 133 ~mm

Midrange. 4^ / 102mm

Tweeter. 1" / 25 mm

Power handling* 70W / 100W

Frequency range. 90 - 20.000 Hz

Impedance 6 Ohm

Dimensions. 250x170x148mm 9,8x6,7x5,8in

Weight. 1,8 kg / 4,0 lb

Type. E 6CEN

System. .2% Way Bassreflex

Woofer. 2× 334'' / 80mm

Midrange. 2× 3^3 / 4 / 80mm

Tweeter. 1^ / 25mm

Power handling* 100W/140W

Frequency range. 60 - 20.000 Hz

Impedance 6 Ohm

Dimensions. 112x480x200mm 4,4x18,9x7,9in

Weight. 5,5 kg/12,1 lb

Type. E6SUB

System........Active subwoofer BassReflex

Woofer. 10" / 254 mm

Amp. Rated output. 100W

Frequency range. 33 - 140 Hz

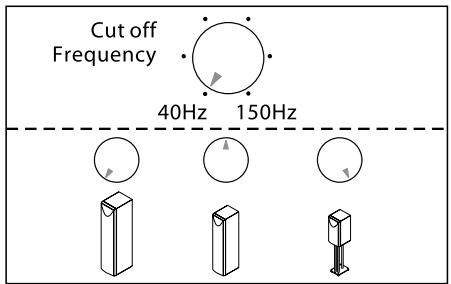

Upper cutoff frequency...Adj.40-150 Hz

Maximum SPL. 102 dB

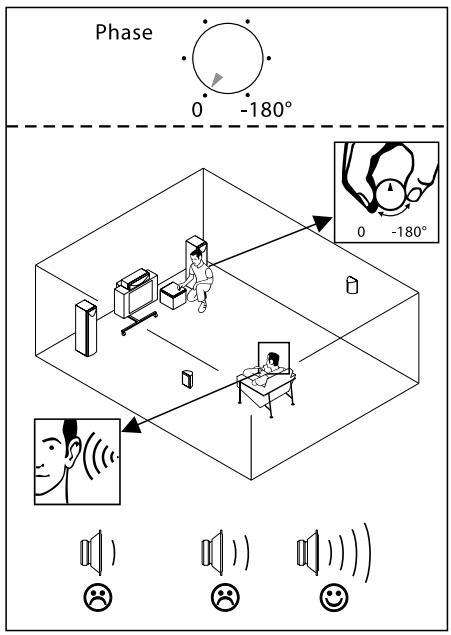

Phase....Adjustable 0 - 180°

Dimensions. 341x390x390mm 13,4x15,4x15,4in

Weight. 13,5 kg / 29,8 lb

Specifications subject to technical changes. *Long / Short term power, According to IEC 268-5.

English

The scope of the warranty

The warranty period will come into force as from the purchase date stated on the invoice. The warranty will apply for the following period of time:

• 2 years for electronics (power supply, amplifier, etc.)
• 7 years for other parts (cabinet, speaker units, etc.)

In case of warranty inquiries, please contact your dealer.

In case of request for service under warranty, please enclose your original receipt.

Defects covered by the warranty:

Except for the defects stated below, the warranty covers any production and material defects of the product.

Defects not covered by the warranty:

Defects arising from accidents, misuse, normal wear and tear, mis-maintenance, voltage variation, overloading, stroke of lightning, and other force majeure events
- Defects arising from incorrect installation or operation
Defects arising from modification/repair/attempts of repair by a non-authorised service centre
Defects arising from the use of non-original spare parts
Defects on products with altered or lacking series number
- Other defects due to conditions or circumstances beyond the supplier's control

Transportation costs for servicing are not covered by the warranty.

The supplier is liable only to repair or replace defective parts or products and the supplier is not responsible for indirect losses or damages arising from the use of the product. A replacement cannot exceed the value of the product under warranty.

To the extent that the enclosed conditions, including the limitation of liabilities, are inconsistent with indispensable regulations in the customer's country of residence, the latter shall have precedence.

Dansk

Garantiens omfang

Garantiperioden traeder i kraft fra den pa fakturaen pa-forte kobsdato. Tidsrummet for garantiens dækning er som folger:

• 2 År for elektronikdele (stromforsyning, forstærker etc.)
• 7 År for andre dele (kabinet, højttaler-enheder etc.)

Alle henvendelser om garanti skal ske til forhandleren.

Ved anmodning om servicering under garanti skal original faktura medbringes.

Hvad omfatter garantien:

Med undtagelse af nedenstende daekter garantien alle fabrikations- og materialefejl på produit.

Hvad omfatter garantien nikke:

• Fejlopstæt som føge af uheld, misbrug, normalt slid, misligholdelse, spendsindingsvdving, overbelastning, lynnedsgd og force majeurivigt
  Fejl opståt som folge af ukorrekt installerering eller betjening
• Fejol opstæt som folge af modifikation/reparation/for-sog på reparation foretaget af et ikke- autorisert ser-vice center
  Fejol opstaet i forbindelse med brugen af uriginale reservedele
  Fejl på produiter med earendet er mannlgende serienunder
• Fejl øvrigt på grund af forhold eller omstændigheder, som leverandoren ikke er ansvarlig for

Omkostninger til transport i forbindelse med servicering er/DDke omfattet af garantien.

Leverandoren er alene forpligtet til at udbedre aller omlevere fejlbehaftede dele ullerprodukter, og leverandoren eriks ansvarlig for indirekte tab og/eller folgeskader i ovrigt ved brugen af produit. Erstatningen kan ikke overstige varden det der leverede.

I det omfang naervaerde betingelser, herunder ansvarsbegraesning m.v., matte stride mod urfvigelige regler i kundens bopaelsland har disse regler forrang i forholddet til naervaerde bestemmeler.
