MODE D'EMPLOI RED ASTON THERMICA
Lire attentivement le mode d'emploi et les instructions du présent livre dans la mesure où ils fournissent importantes indications concernant la sécurité de l'installation, de l'emploi et de la manutention.
Conserver avec soin ce livre pour consultations ultérieures.
L'installation doit être effectuée par un personnel qualifié qui sera responsable de respecter les normes de sécurité en vigueur.
Bruleurs fioulodomestique

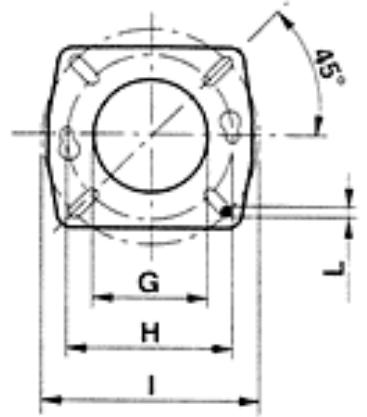

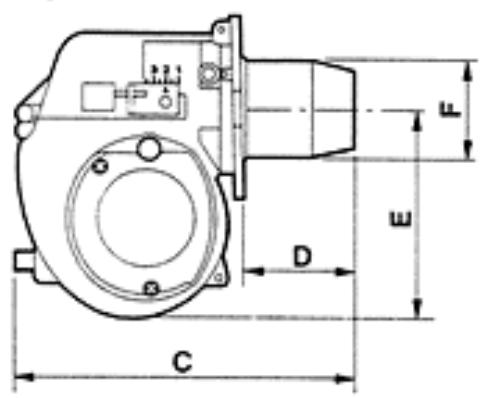

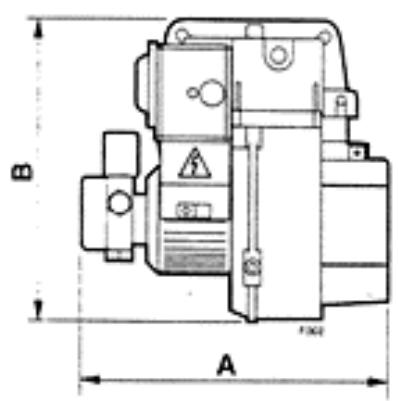

DIMENSIONS mm.
| MODELE | A | B | C | D | E | ØF | ØG | ØH | ØI Min. Max. | L | |
| RED 1 - 1R | 260 | 270 | 290 | 100 | 180 | 90 | 95 | 140 | 140 | 180 | M 8 |
| RED 3 - 3R | 260 | 270 | 290 | 100 | 180 | 90 | 95 | 140 | 140 | 180 | M 8 |
| RED 6 - 6R | 260 | 270 | 290 | 100 | 180 | 90 | 95 | 140 | 140 | 180 | M 8 |
| RED 9 | 260 | 270 | 330 | 140 | 180 | 100 | 105 | 140 | 140 | 180 | M 8 |



CHARACTERISTIQUESTECHNIQUES
| MODELE | kg/h | Puisance kcal/h | kW | Moteur W | Prechauf. W | Asborption A max.* | Poids kg |
| RED 1 | 1,4 - 3 | 14280 - 30600 | 16,60 - 35,58 | 75 | - | 2 | - |
| RED 1R | 1,2 - 3 | 12240 - 30600 | 14,23 - 35,58 | 75 | 110 | 2,50 | - |
| RED 3 | 1,4 - 4 | 14280 - 40800 | 16,60 - 47,44 | 75 | - | 2 | - |
| RED 3R | 1,2 - 4 | 12240 - 40800 | 14,23 - 47,44 | 75 | 110 | 2,50 | - |
| RED 6 | 2,4 - 5,5 | 24480 - 56100 | 28,46 - 65,23 | 75 | - | 2,00 | - |
| RED 6R | 2,4 - 5,5 | 24480 - 56100 | 28,46 - 65,23 | 75 | 110 | 2,50 | - |
| RED 9 | 4,7 - 9 | 47940 - 91800 | 55,74 - 106,74 | 90 | - | 2,30 | - |
Absorption maximale, en phase de départ, avec TR inséré.
Fonctionnement
Tout/rien
Combustible
Fioul domestique
Viscosité maxi. à 20°
1,5°E-6 cSt-41°R
Alimentation électrique, monophasée
V220-230/50Hz
Boîte de contrôle
Landis, type LOA 21/LOA 22
Pompe, avec valve élect.
: SUNTEC, type AS; DANFOSS, type BFP 11; DELTA, type VM1
Préchauffeur
: DANFOSS, type FPHB
Transformateur
V220-230/1,2A-V8.000/20mA

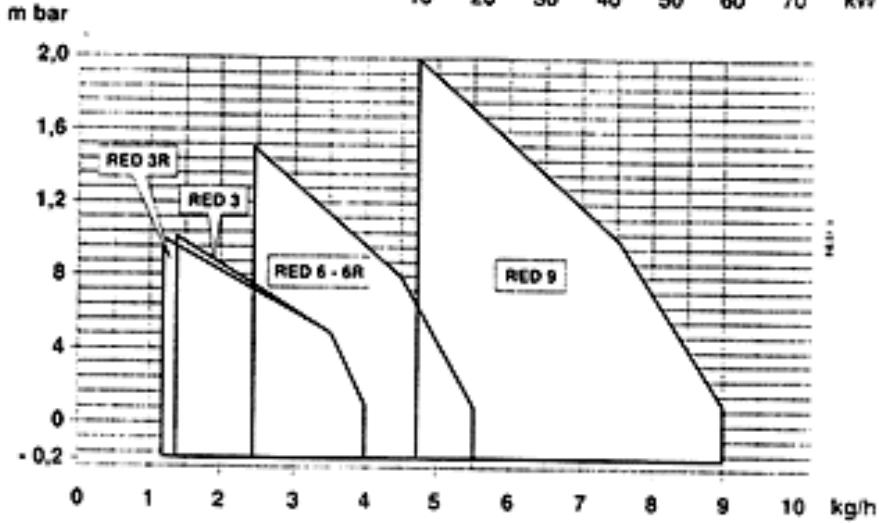

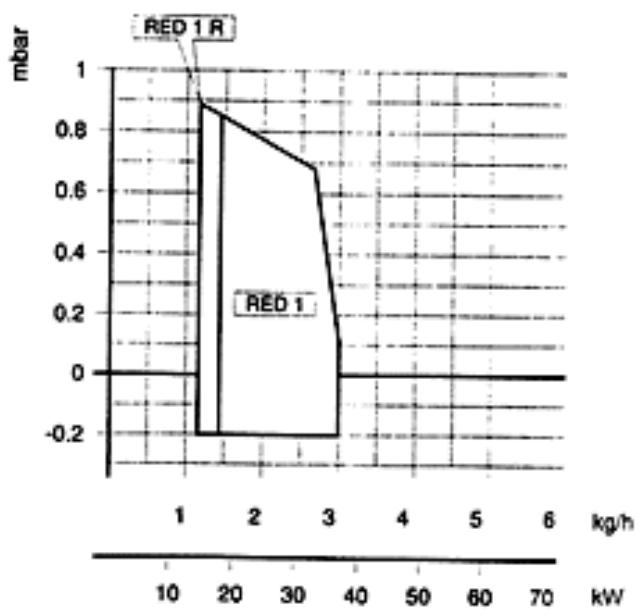

Courbes debit/pRESSION
RED1 : min. 1,4 - max. 3 kg/h
RED 1R : min. 1,2 - max. 3 kg/h
RED3 : min.1,4·max.4kg/h
RED 3R : min.1,2·max.4 kg/h
RED6 : min.2,4·max.5,5kg/h
RED 6R : min.2,4-max.5,5 kg/h
RED9 : min.4,7-max.9kg/h

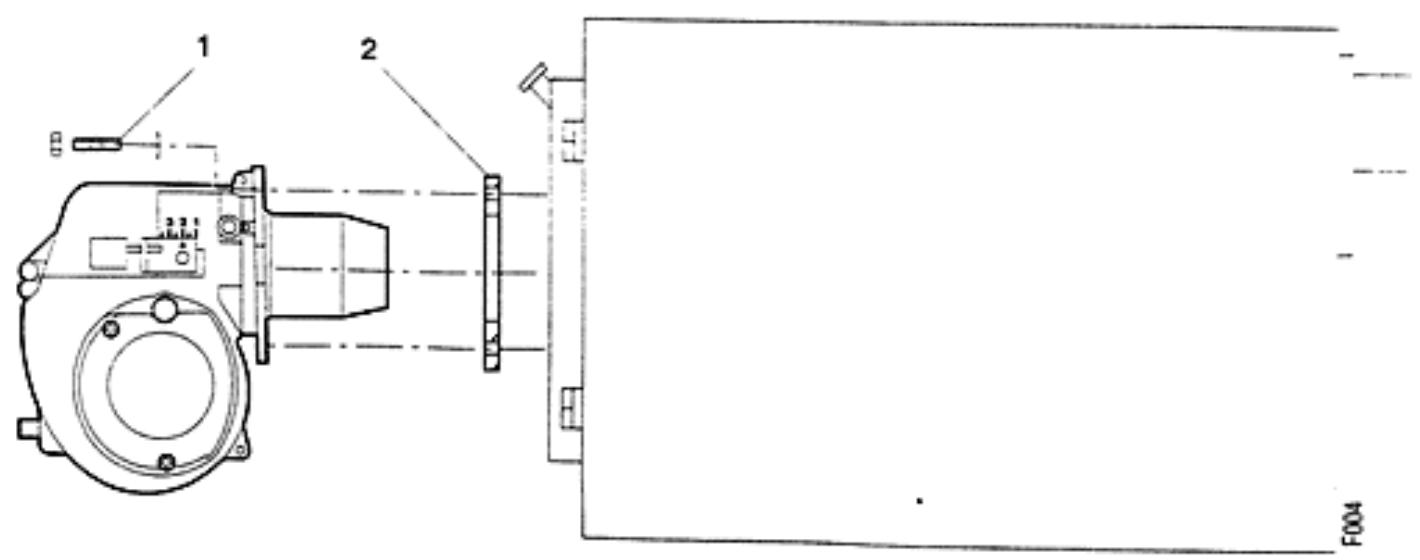

Montage sur la chaudiere
Fixer le brûleur à la chaudière avec les vis 1 (M8) en interposant le joint 2.

Raccordements electriques
Les raccordements électriques que l'installer doit effectuer sont:
-ligne d'alimentation -ligne des thermostats -éventuel voyant de blocage
Attention:
- ne pas inverser le neutre et la phase
- réaliser un bon branchement de terre
- le pont 3-8 sur la base LOA n'est que pour les modèles sans préchauffeur.
Ligne 220-230V 50Hz
F FUSIBLE
FR PHOTORESISTANCE
IG INTERRUPTEUR GENERAL
LS VOYANT DE SÉCURITÉ
MA BORNIER DE LA BOITE DE CONTROLE
M MOTEUR BRULEUR
MC BORNIER DE RACCORDEMENT
PR PRECHAUFFEUR
TC THERMOSTAT CHAUDIERE
TR TRANSFORMATEUR D'ALLUMAGE
TS THERMOSTAT DE SÉCURITÉ
VE VALVE ELECTROMAGNETIQUE
Choix du gicleur
Le choix doit être fait en fonction de la puissance du foyer de la chaudière, en tenant compte du fait que le fioul domestique a un pouvoir calorifique (P. C. I.) de 10200 kcal/kg. Le tableau suivant indique le débit ou la consommation de fioul domestique, en kg/h et en kW, en fonction de la dimension du gicleur (en GPH) et de la pression de la pompe (en bar). Dans le cas de brûleurs avec préchauffeur, les valeurs du débit effectif sont inférieures d'environ 10% aux valeurs indiquées sur ce tableau.
| GICLEUR GPH | PRESSION POMPE bar (kg/cm²) | |||||||
| 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | |
| 0.40 | 1,24 | 1,32 | 1,40 | 1,47 | 1,54 | 1,61 | 1,68 | 1,75 |
| 14,71 | 15,66 | 16,60 | 17,43 | 18,26 | 19,09 | 19,92 | 20,75 | |
| 0.50 | 1,45 | 1,57 | 1,65 | 1,73 | 1,81 | 1,89 | 1,97 | 2,05 |
| 16,62 | 18,62 | 19,57 | 20,51 | 21,50 | 22,42 | 23,36 | 24,31 | |
| 0.60 | 1,81 | 1,93 | 2,01 | 2,23 | 2,32 | 2,42 | 2,52 | 2,64 |
| 21,46 | 22,89 | 23,83 | 26,44 | 27,51 | 28,70 | 29,88 | 31,31 | |
| 0.65 | 2,00 | 2,12 | 2,25 | 3,08 | 2,63 | 2,74 | 2,70 | 2,80 |
| 23,72 | 25,14 | 26,68 | 36,53 | 31,19 | 32,49 | 32,02 | 33,21 | |
| 0.75 | 2,35 | 2,50 | 2,65 | 2,80 | 2,95 | 3,07 | 3,20 | 3,33 |
| 27,87 | 29,65 | 31,43 | 33,21 | 34,99 | 36,41 | 37,95 | 39,49 | |
| 0.85 | 2,75 | 2,92 | 3,10 | 3,27 | 3,45 | 3,60 | 3,75 | 3,90 |
| 32,62 | 34,63 | 36,76 | 38,78 | 40,92 | 42,69 | 44,47 | 46,25 | |
| 1.00 | 3,10 | 3,30 | 3,50 | 3,67 | 3,85 | 4,02 | 4,20 | 4,38 |
| 36,76 | 39,13 | 41,51 | 43,52 | 45,66 | 47,67 | 48,72 | 51,95 | |
| 1.25 | 3,85 | 4,12 | 4,40 | 4,61 | 4,82 | 5,03 | 5,25 | 5,46 |
| 45,66 | 48,86 | 52,18 | 54,67 | 57,16 | 59,65 | 62,26 | 64,75 | |
| 1.50 | 4,60 | 4,95 | 5,30 | 5,55 | 5,80 | 6,05 | 6,30 | 6,55 |
| 54,55 | 58,70 | 62,85 | 65,82 | 68,78 | 71,75 | 74,72 | 77,68 | |
| 1.75 | 5,40 | 5,69 | 6,18 | 6,46 | 6,75 | 7,06 | ||
| 64,04 | 67,48 | 73,29 | 76,61 | 80,05 | 83,73 | |||
| 2.00 | 6,20 | 6,63 | 7,07 | |||||
| 73,53 | 78,63 | 83,85 | ||||||
| 2.25 | 6,95 | |||||||
| 82,42 | ||||||||
Exemple: puissance du foyer 29kW. Pour une pression de la pompe de 12 bar, la valeur la plus proche est 28,70kW, à laquelle correspond un giclaur de 0,60 GPH. Si vous ne disposez pas d'un giclaur optimal, vous pouvez, bien entendu en ne dépassant pas les valeurs indiquées au paragraphe "REGLAGE PRESSION DE LA POMPE", varier la pression de la pompe afin d'obtenir le début désiré.
Montage du gicleur
Une fois que vous avez choisi le gicleur approprié à la puissance de la chaudière, procédez au montage du gicleur sur le brûleur, en procédant comme indiqué au paragraphe "ENTRETIEN" (page 41).

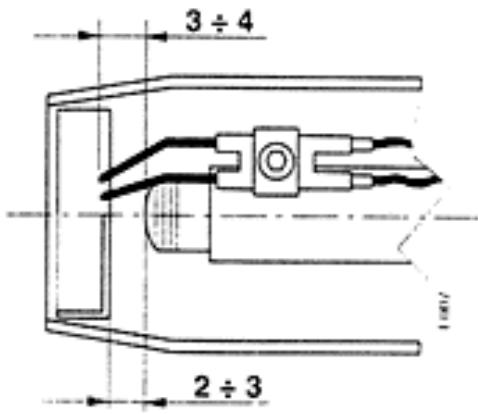

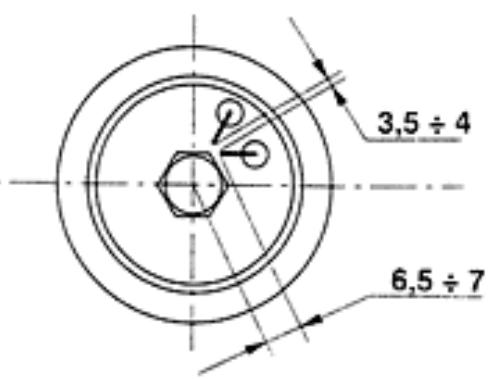

Position electrodes-deflecteur
Après avoir monté le gicleur, vérifier si la position des électrodes et du défecteur est correcte, selon les valeurs indiquées ci-dessous en mm.
Il est opportun d'effectuer un contrôle des valeurs après chaque intervention sur la tête.


Reglage de pression de la POMPE
La pompe est préreglée en usine à 12 bar.
Pour contrôler la pression, il faut se servir d'un manomètre à bain d'huile.
La pression peut être réglée entre 11 et 14 bar pour des brûleurs RED 1, RED 3, RED 6, RED 9, et entre 7 et 14 bar pour les brûleurs RED 1R, RED 3R, RED 6R.
SUNTEC-AS47
DANFOSS-BFP11
DELTA-VM1 m H2O

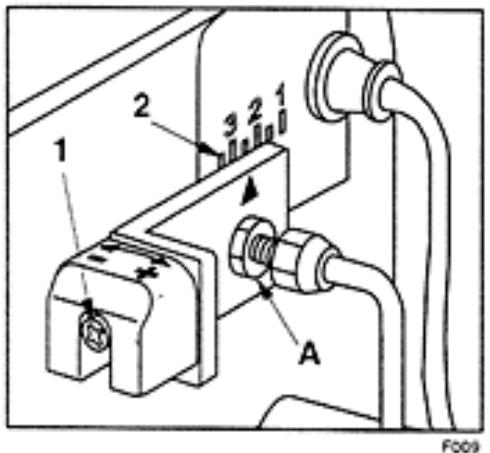

Reglage de la TETE de combustion
Le réglage de la tête s'effectue au moyen de la vis 1, après avoir desserré l'écrou A, d'après les indications du repère 2.

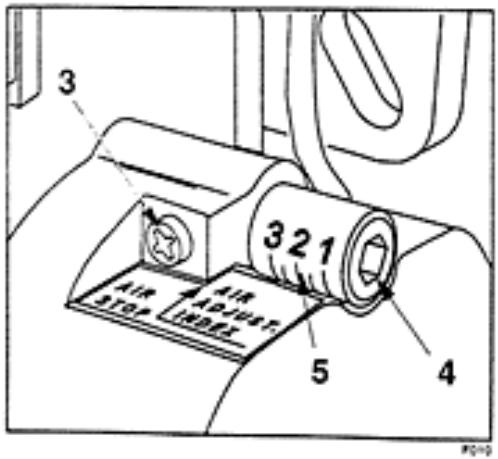

Reglage du CLAPET d'air
Après avoir desseré la vis 3, on peut régler l'air de combustion au moyen de la vis 4, d'après les indications du repère 5.
Une fois le réglage effectué, bloquer la vis 3.

Position d'orientation du déflecteur et du clapet d'air, par rapport aux différentes valeurs de puissance de la chaudière (kW) et de dimension du gicleur (GPH).
RED1-1R
RED3-3R
RED6-6R
RED9
Il est nécessaire d'effectuer des tests de combustion et agir sur la vis de réglage du clapet d'air pour modifier éventuellement la quantité d'air.
Controle de la combustion
Afin d'obtenir plusieurs rendements de combustion et, pour respecter également l'environnement, il est recommandé d'effectuer le contrôle et le réglage de la combustion à l'aide d'instruments appropriés.
Il faut considérer les valeurs fondamentales suivantes :
- CO_2 indique avec quel excès d'air s'effectue la combustion; si on augmente l'air, la valeur de CO_2 % diminue et, si on diminue l'air de combustion, le CO_2 % augmente. - Nombre de fumée (Bacharach). Il indique les particules solides non brûlées présentes dans les fumées. Si l'on dépasse le n°2 de l'échelle BH, il est nécessaire de vérifier que le gicleur ne soit pas défectueux et qu'il soit approprié au brûleur et à la chaudière (marque, type, angle de pulvérisation). En général, le n° BH tend à diminuer lorsque la pression de la pompe augmente, dans ce cas faire attention au débit du combustible qui augmente. - Température des fumées. C'est une valeur qui représente la déperdition de chaleur dans la cheminée; plus la température est élevée, plus il y a de déperdition et le rendement de combustion est inférieur. Si la température est trop élevée, il est nécessaire de diminuer la quantité de fioul domestique brûlé.
Important:
Les lois en vigueur dans certains pays peuvent nécessiter des réglages différents de ceux indiqués et exiger également le respect d'autres paramètres. Les brûleurs de la série RED ont été réalisés en conformité avec les normes internationales les plus rigoureuses en matière d'économie d'énergie et de protection de l'environnement.

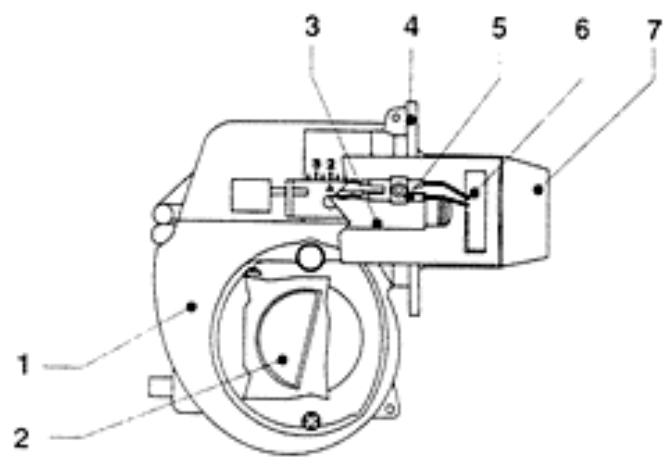

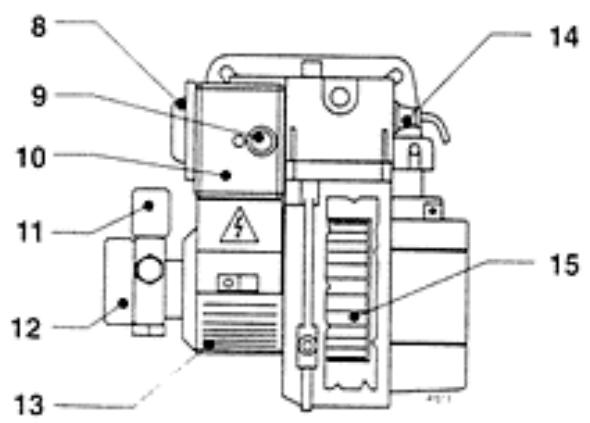

1 - Corps 2 - Clapet d'air automatique 3 - Ligne gicleur (avec préchauffeur mod. R) 4 - Bride de fixation 5 - G/electrodes 6 - Déflecteur 7 - Embout
8 - Transformateur 9 - Poussoir de déblocage 10 - Boîte de contrôle 11 - Vanne électromagnétique 12 - Pompe 13 - Moteur 14 - Photoresistance 15 - Ventilateur
Entretien
ATTENTION: Avant de démonter le capot, couper le courant.

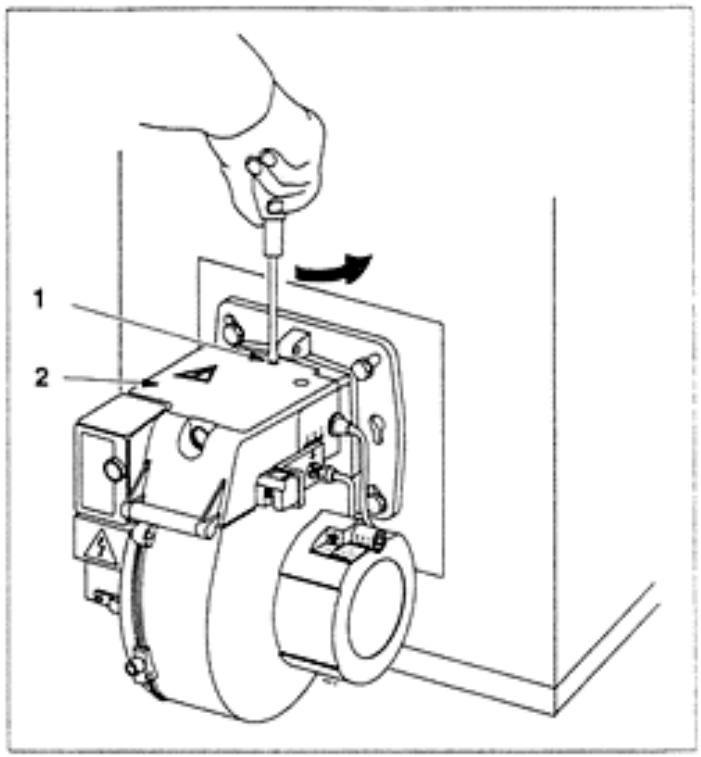

En desserrant la vis 1 et en ouvrant le capot supérieur 2, on peut accéder aux groupes éléments suivants : groupe défecteur/electrodes, préchauffeur et ventilateur.

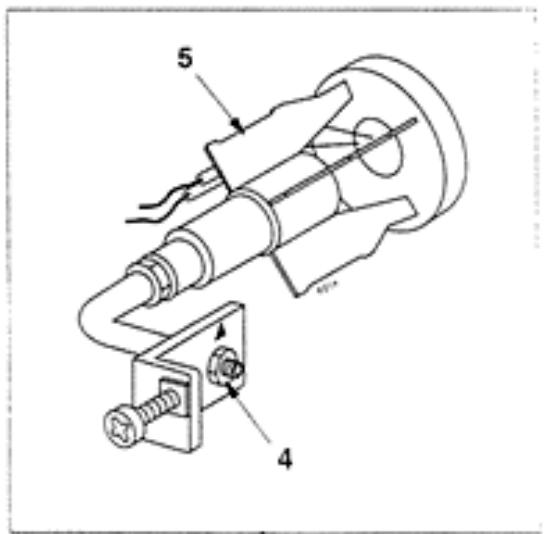

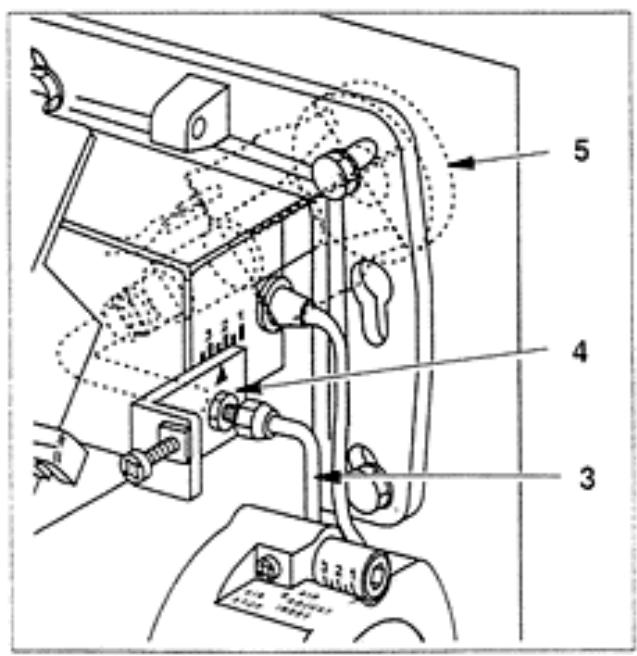

Pour l'inspection, le nettoyage et le remplacement des pièces : détacher le tuyau du fioul domestique 3, desserrer l'écrou 4, détacher les câbles électrodes et les câbles du préchauffeur et démonter le G/déflecteur-électrodes 5.
Une fois l'entretien effectué, assembler de nouveau les composants dans l'ordre inverse, en n'oubliant pas de bloquer l'écrou 4 après la fermeture du couvercle supérieur 2.
Recherche des PANNES
| INDICE | CAUSES PROBABLES | REMEDES |
| Le moteur ne fonctionne pas. | Manque d'énergie électrique. | a) contrôle les fusiblesb) contrôle les thermostats(ambiance, chaudière, sécurité) |
| Le moteur fonctionne mais la flamme ne se forme pas, avec arrêt en sécurité. | a) pas de décharge sur les electrodesb) giclaur obturéc) le combustible n'arrive pas | a) vérifier la bonne position des pointes et les nettoyerb) nettoyer ou replacer le giclaurc) vérifier le niveau du fioul domestique dans la cuve; vérifier qu'il n'y ait pas de vannes fermées le long de la ligne fioul domestique; contrôle si les filtres de la ligne et de la pompe sont propres |
| Le brûleur s'allume.La flamme se forme, puis il s'arrete en sécurité | a) photorésistance saleb) giclaur qui pulvérise mal | a) nettoyer la photorésistanceb) nettoyer ou replacer le giclaur |
| La flamme est irregularité, elle est courte avec des énticelles. | a) le giclaur pulvérise malb) la pression de la pompe est trop BASCEc) il y a de l'eau dans le fioul domestique | a) nettoyer ou replacer le giclaurb) contrôle et augmenter la pressionc) faire eliminer l'eau de la cuve et nettoyer les filtres |
| La flamme dégage de la fumée. | a) giclaur qui pulvérise malb) peu d'air de combustion | a) nettoyer ou replacer le giclaurb) vérifier la bonne ouverture du clapet d'air et s'assurer que le ventilateur ne soit pas sale. |
