GATE 1ERE GENERATION - Chauffage ASTON THERMICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de commande pour chauffage
Marque	Aston Thermica
Modèle	GATE 1ère génération
Alimentation	230 V / 50 Hz
Dimensions (L x H x P)	200 x 120 x 80 mm
Poids	0,5 kg
Connecteurs	Connecteur 7 pôles pour brûleur
Fonctions principales	Gestion brûleur, circulateur chauffage, thermostats environnement et réglage, interrupteurs ETE/HIVER et principal
Thermostat sécurité	Oui, intégré (TS)
Lampes témoin	Arrêt (SB) et fonctionnement (SF)
Raccordement	Schéma de principe GATE+BVE fourni
Entretien et nettoyage	Dépoussiérage extérieur avec chiffon sec ; vérification annuelle des connexions
Sécurité	Protection par thermostat de sécurité ; respecter les consignes du schéma électrique
Pièces détachées et réparabilité	Thermostats, connecteurs, lampes témoin disponibles chez revendeur agréé
Informations générales	Notice d'utilisation de 2 pages, note 9,0/10

FOIRE AUX QUESTIONS - GATE 1ERE GENERATION ASTON THERMICA

Comment brancher le connecteur 7 pôles du brûleur ?

Brancher le connecteur 7 pôles (CBR) en respectant le schéma de principe GATE+BVE fourni dans la notice. Vérifier que chaque fil est connecté à la borne correspondante (ex: phase, neutre, terre).

Que faire si le voyant de fonctionnement (SF) ne s'allume pas ?

Vérifier d'abord l'interrupteur principal (IG) et l'alimentation 230V. Si le voyant reste éteint, contrôler la lampe témoin SF et la remplacer si nécessaire.

Comment régler le thermostat d'ambiance (TA) ?

Tourner le bouton du thermostat environnement (TA) pour choisir la température souhaitée. Le réglage peut être ajusté progressivement jusqu'à obtenir le confort désiré.

Quelle est la fonction de l'interrupteur ÉTÉ/HIVER (EI) ?

L'interrupteur ÉTÉ/HIVER (EI) permet de désactiver le chauffage en été tout en maintenant les autres fonctions comme la circulation d'eau si nécessaire.

Le thermostat de sécurité (TS) se déclenche souvent, que faire ?

Cela indique une surchauffe. Vérifier la ventilation de l'appareil, l'état du brûleur et le circulateur. Si le problème persiste, contacter un installateur qualifié.

Puis-je remplacer moi-même une lampe témoin ?

Oui, les lampes témoin (SB et SF) sont des composants standard. Débrancher l'alimentation avant intervention, puis déclipser l'ancienne lampe et insérer la nouvelle.

Quelle est la signification du voyant d'arrêt (SB) ?

Le voyant d'arrêt (SB) s'allume lorsque l'interrupteur principal (IG) est en position arrêt ou en cas de défaut. Il indique que le système est hors tension ou en sécurité.

Comment relier le module GATE à un circulateur chauffage (CR) ?

Suivre le schéma de principe fourni : connecter les bornes repérées « CR » du module aux fils du circulateur. Respecter la polarité si indiquée.

L'appareil ne chauffe pas alors que les voyants sont normaux, que vérifier ?

Vérifier le thermostat de réglage (TR) et le thermostat environnement (TA) : ils doivent être positionnés au-dessus de la température ambiante. Contrôler aussi le brûleur et le circulateur.

Où trouver le schéma électrique détaillé ?

Le schéma de principe GATE+BVE est inclus dans la notice d'utilisation téléchargeable. Il décrit toutes les connexions entre le module, le brûleur, les circulateurs et les thermostats.

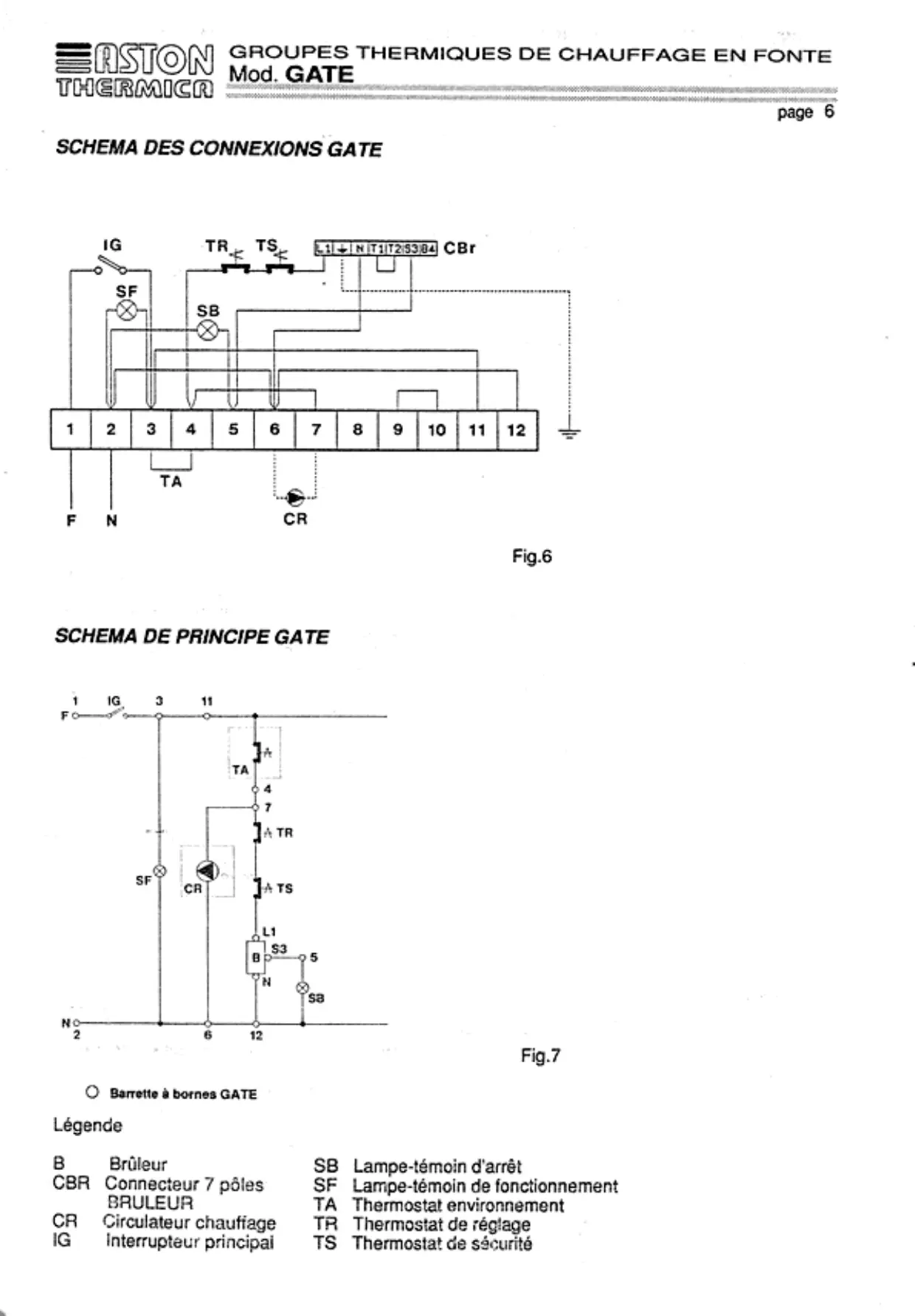

MODE D'EMPLOI GATE 1ERE GENERATION ASTON THERMICA

CBR Connecteur 7 pôles

BRULEUR

CR Circulateur chauffage

IG Interrupteur principal

SB Lampe-témoin d'arrêt

SF Lampe-témoin de fonctionnement

TA Thermostat environnement

TR Thermostat de réglage

TS Thermostat de sécurité

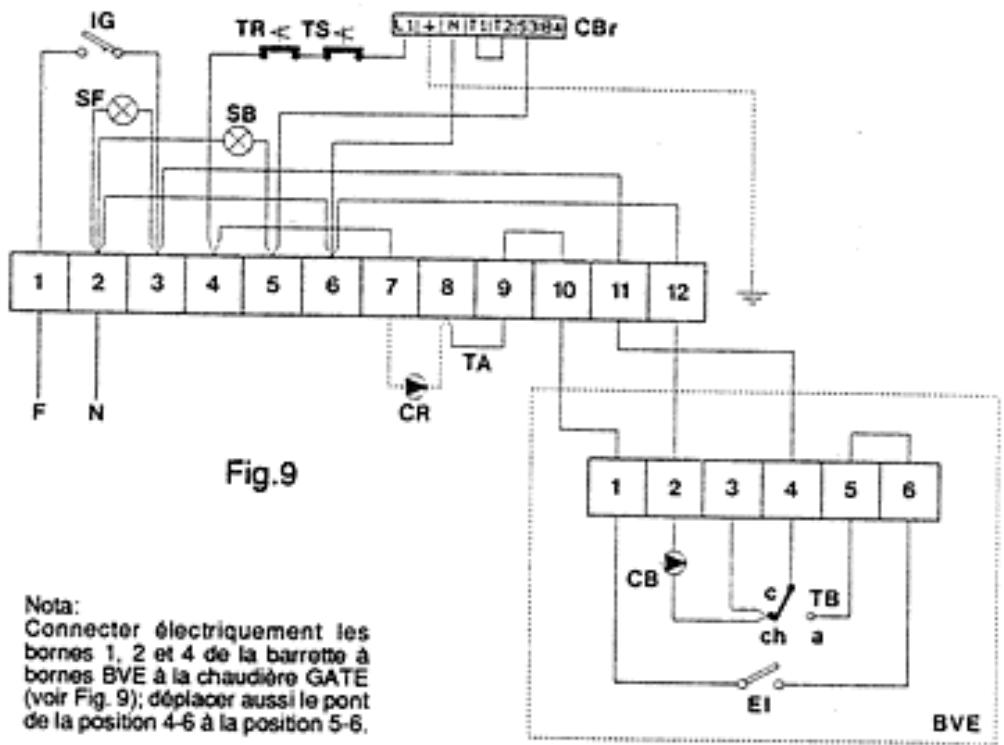

SCHEMA Des connexions gate+bve

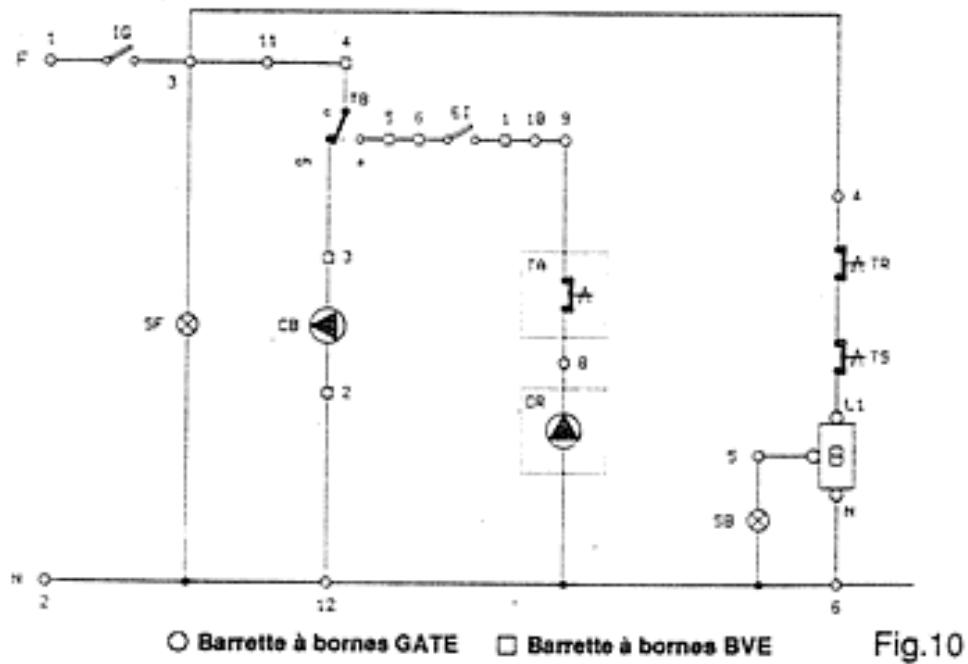

SCHEMA DE PRINCIPLE GATE+BVE

Légende

B Brûleur CB Circulateur bouilleur CBr Connecteur 7 pôles BRULEUR CR Circulateur chauffage EI Interrupteur ETE/HIVER IG Interrupteur principal

SB Lampe-témoin d'arrêt SF Lampe-témoin de fonction TA Thermostat environnement TB Thermostat bouilleur TR Thermostat de réglage TS Thermostat de sécurité
