EURO 32 - Chaudière à gaz ASTON THERMICA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Chaudière à condensation
Caractéristiques techniques principales	Chaudière murale avec échangeur de chaleur en inox
Alimentation électrique	230 V
Dimensions approximatives	700 x 400 x 300 mm
Poids	40 kg
Compatibilités	Compatible avec les systèmes de chauffage central
Type de batterie	Non applicable
Tension	Non applicable
Puissance	32 kW
Fonctions principales	Chauffage et production d'eau chaude sanitaire
Entretien et nettoyage	Entretien annuel recommandé par un professionnel
Pièces détachées et réparabilité	Disponibilité des pièces détachées assurée
Sécurité	Équipée de dispositifs de sécurité intégrés
Informations générales utiles	Installation par un professionnel recommandée pour garantir la sécurité et l'efficacité

FOIRE AUX QUESTIONS - EURO 32 ASTON THERMICA

Quelle est la puissance de l'ASTON THERMICA EURO 32 ?

L'ASTON THERMICA EURO 32 a une puissance nominale de 32 kW.

Comment régler la température sur l'ASTON THERMICA ?

La température peut être réglée à l'aide du thermostat situé sur le panneau de contrôle. Tournez le bouton pour sélectionner la température souhaitée.

Quel type de combustible peut être utilisé avec l'ASTON THERMICA EURO 32 ?

L'ASTON THERMICA EURO 32 fonctionne avec du gaz naturel ou du propane.

Comment puis-je effectuer l'entretien de l'ASTON THERMICA ?

L'entretien régulier de l'ASTON THERMICA consiste à vérifier les filtres, nettoyer le brûleur et s'assurer que les conduits d'évacuation sont dégagés.

Que faire si l'ASTON THERMICA ne s'allume pas ?

Vérifiez d'abord l'alimentation en gaz et assurez-vous que le thermostat est réglé à une température supérieure à celle ambiante. Si le problème persiste, contactez un professionnel.

Y a-t-il une garantie pour l'ASTON THERMICA EURO 32 ?

Oui, l'ASTON THERMICA EURO 32 est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le revendeur.

Comment puis-je augmenter l'efficacité de mon ASTON THERMICA ?

Pour augmenter l'efficacité, assurez-vous que l'appareil est bien entretenu, que les filtres sont propres et que l'isolation de votre maison est adéquate.

Où puis-je trouver des pièces de rechange pour l'ASTON THERMICA ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou chez des revendeurs autorisés.

L'ASTON THERMICA EURO 32 est-il adapté pour une utilisation en extérieur ?

Non, l'ASTON THERMICA EURO 32 est conçu pour une installation intérieure uniquement.

Comment savoir si l'ASTON THERMICA fonctionne correctement ?

Vous pouvez vérifier le bon fonctionnement en s'assurant que la température demandée est atteinte et que l'appareil ne présente pas de bruits anormaux.

MODE D'EMPLOI EURO 32 ASTON THERMICA

Veuillez lire attentivement les instructions et les recommandations de la présente notice, fournissant des indications importantes pour la sécurité de l'installation, l'utilisation et l'entretien.

Conserver soigneusement cette notice, pour toute référence ultérieure.

Seul le personnel qualifié et responsable du respect des normes de sécurité en vigueur peut effectuer l'installation de l'appareil.

Groupes thermiques en FONTE installation à HAUT rendement utilisation entretien

GENERALITES 13

DIMENSIONS mm. 13

CHARACTERISTIQUES TECHNIQUES 14

COMPOSANTS PRINCIPAUX 15

INSTALLATION 16

RACCORDEMENTS ELECTRIQUES 16

CONTROLS ET VERIFICATIONS 18

Nous vous félicitons...

... pour votre choix I

ASTON THERMICA garantit la qualité de ses produits ainsi qu'un réseau d'assistance technique très performant.

POUR TOUT BESOIN, N'HESITEZ PAS A VOUS ADRESSER A L'AGENCE ASTON THERMICA LA PLUS PROCHE.

Generalite

La chaudière EURO est un générateur de chaleur à haut rendement pour le chauffage domestique et la production d'eau chaude sanitaire, adoptée pour fonctionner avec des brûleurs à gaz ou à fioul. Le corps de la chaudière est constitué d'éléments en fonte, assemblés avec des tirants et bicones. La répartition des ailettes du profilé permet une prestation thermique élevée et donc une économie d'énergie.

L'esthétique ainsi que l'isolation totale sont assurées grâce à un tableau de bord élégant, une jupette vernie et assemblée sous pression, un revêtement en laine de verre d'épaisseur égale qui réduit les déperditions de chaleur ou minimum.

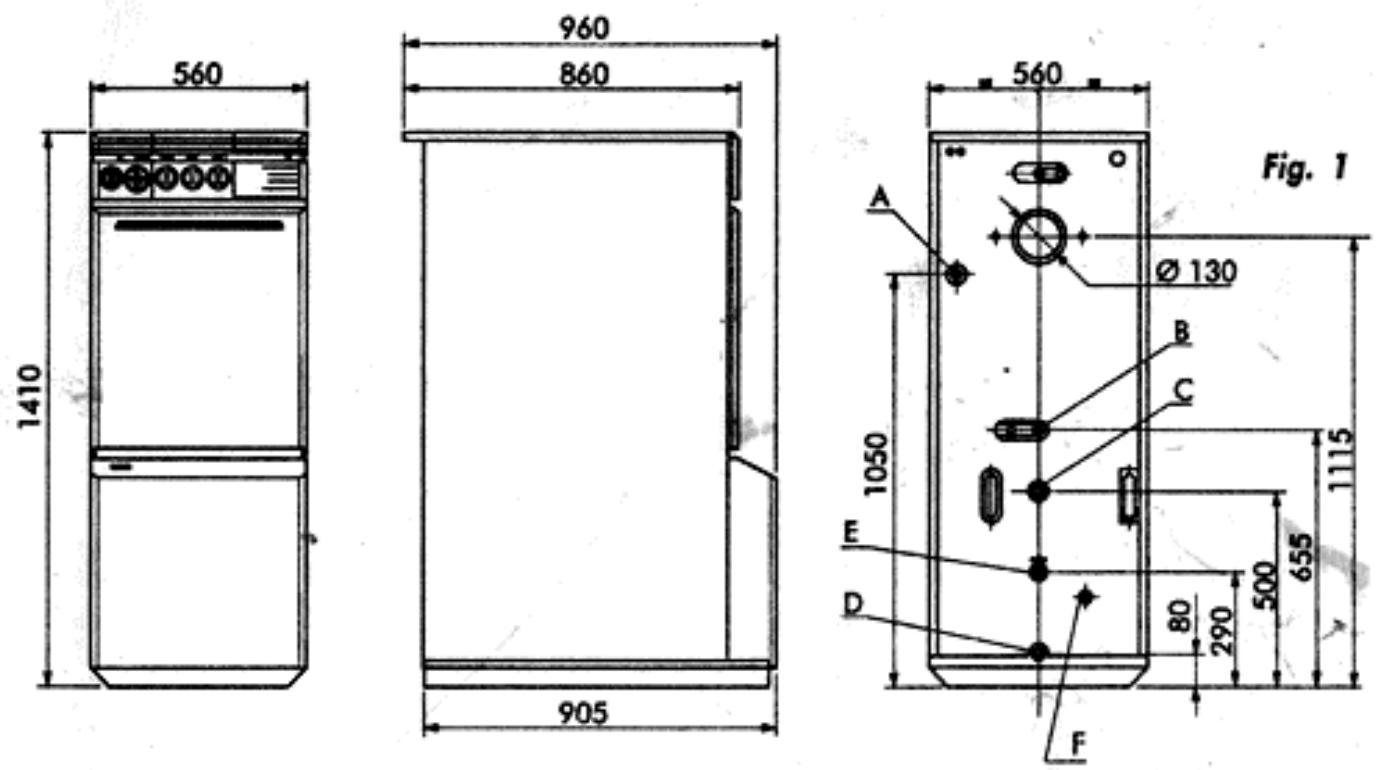

DIMENSIONS mm.

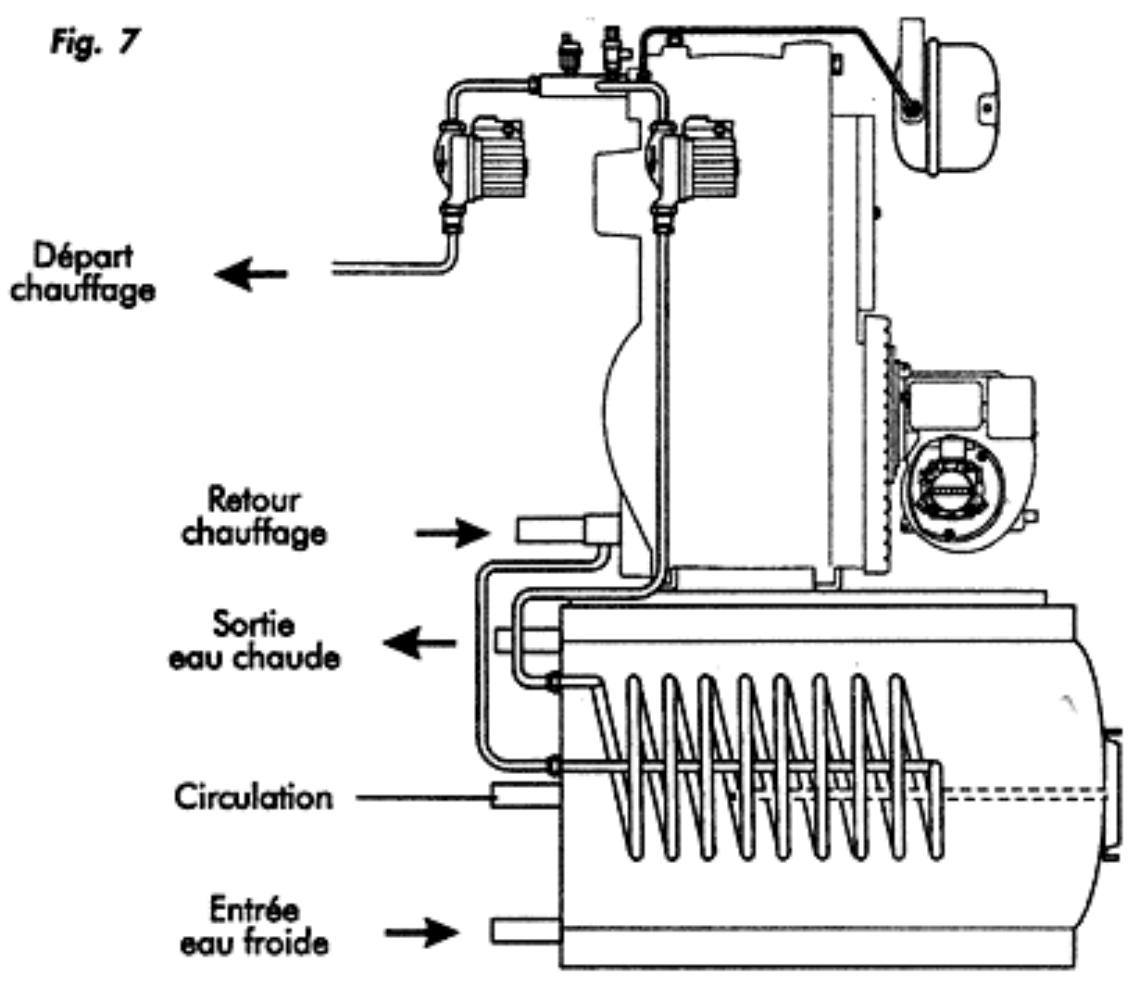

A Départ chauffage 1" B Retour chauffage 1" C Sortie eau chaude 1" D Entrée eau froide 1 E Circulation 3/4 F Valve de sécurité ballon (sur commande) 1/2"

CHARACTERISTIQUES TECHNIQUES

EURO	32
Pouissance thermique utile	34,8
	30.000
Pouissance thermique du foyer	38,7
	33.300
Rendement utile	90
ΔP circuit d'eau ΔT 10 °C	2,4
Production d'eau chaude sanitaire ΔT25°C	1200
Prélevement de pointe au cours des 10 premières min.	145
Temps de rétablissement	8,5
Éléments	3
Capacité de la chaudière	14
Capacité ballon	120
Pression d'utilisation circuit de chauffage	3
Pression d'utilisation circuit sanitaire	6
Départ chauffage	1"
Retour chauffage	1"
Départ ballon	1"
Retour ballon	1"
Circulation	3/4"
Vase d'expansion	10
Poids	260
Emballage	670x1095x1560

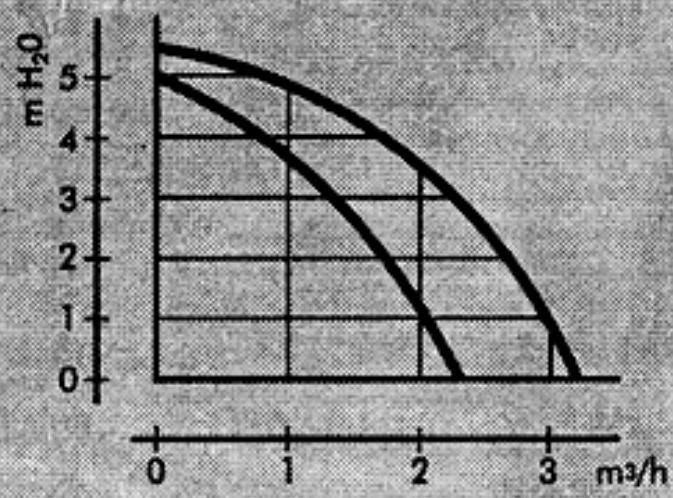

CHARACTERISTIQUES DU CIRCULATEUR Débit/hauteur manometrique disponible sur l'installation Fig. 2

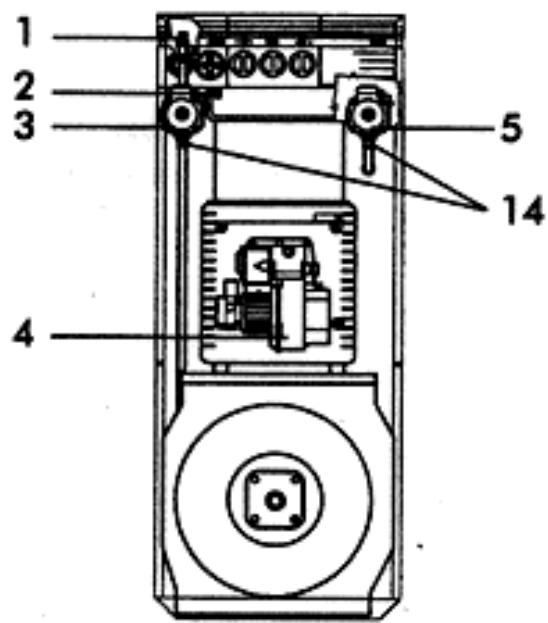

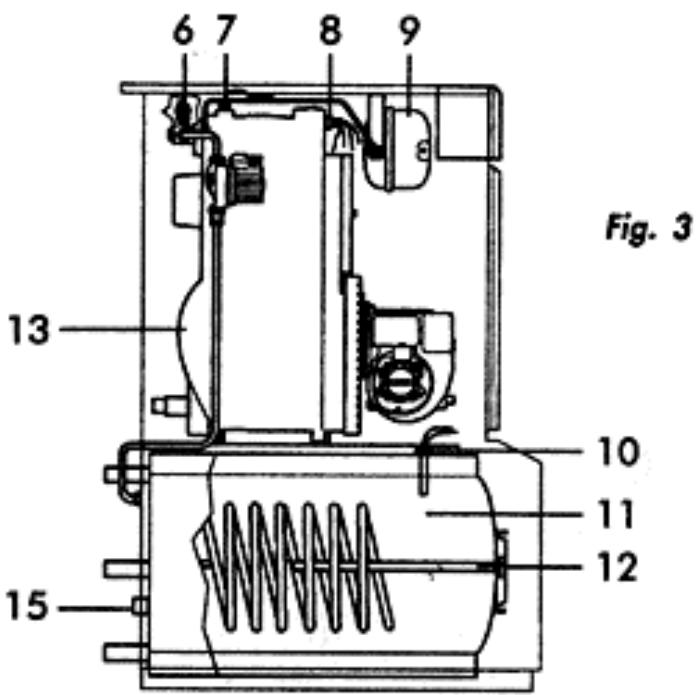

1 Soupape de sécurité 2 Thermostat réarmé manuel 3 Circulateur sanitaire 4 Brûleur 5 Circulateur chauffage 6 Soupape automatique purge air 7 Branchement pour hydromètre 8 Logement sondes : thermomètre thermostat de réglage thermostat de minimum

thermostat de sécurité totale

9 Vase d'expansion 10 Logement sondes : thermostat, thermomètre, ballon 11 Ballon 12 Anode de magnésium 13 Corps chaudière 14 Clapet de non-retour 15 Branchement éventuel pour soupape de sécurité ballon

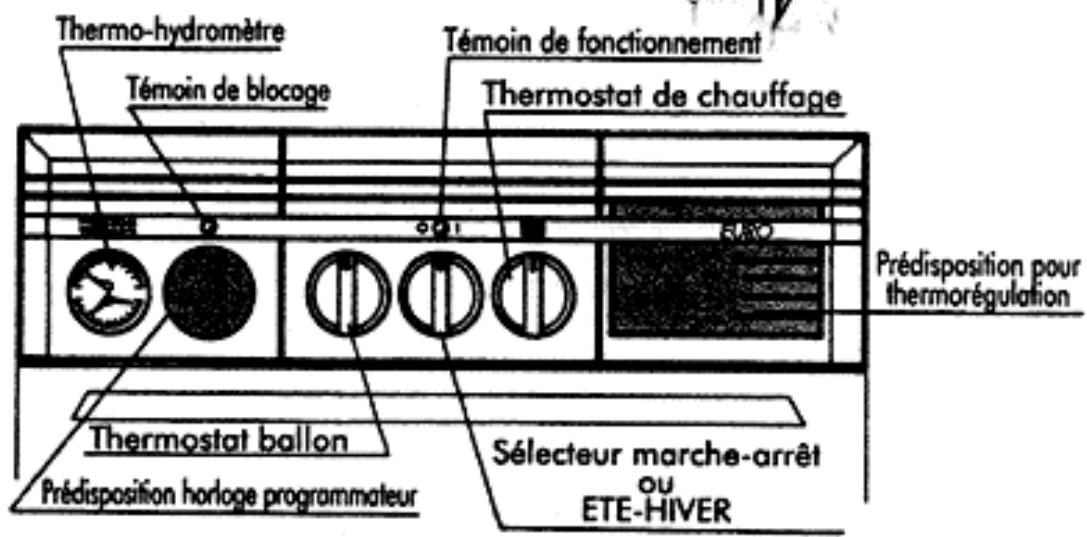

TABLEAU DE BORD Fig. 4

Installation

Seul le personnel qualifié peut effectuer l'installation de la chaudière, en se conformant aux indications du constructeur et dans le respect des lois et réglementations en vigueur. Nous recommandons de veiller tout particulièrement au respect des règles concernant la sécurité, la construction et l'emploi des conduits de fumées.

Branchement hydraulique

Effectuer le branchement hydraulique de l'appareil en respectant les indications placées à proximité de chaque fixation, ainsi que celles mentionnées sur la figure 1 de la présente notice. Le branchement doit être réalisé de sorte que les tuyaux ne soient pas soumis à des tensions. L'appareil est équipé d'un vase d'expansion. Nous rappelons que la pression de remplissage de l'installation doit être comprise entre 1,2 et 1,5 bars.

Nous recommandons de raccorder la chaudière à un bon conduit de fumées, réalisé dans le respect des normes en vigueur. Le matériel du tuyau placé entre la chaudière et le conduit de fumée doit être adopté à l'usage, c'est-à-dire qu'il doit résister à la température et à la corrosion. Veiller particulièrement à l'étanchéité des points de jonction, et à bien isoler thermiquement tout le conduit entre la chaudière et la cheminée, pour éviter la formation de condensation.

Raccordements electriques

Nos recommandons de placer un interrupteur bipolaire entre le réseau et l'appareil, avec une ouverture de contacts d'au moins 3 mm, muni de fusibles 5A maxi.

Nos recommandons également d'effectuer une bonne mise à la terre de l'appareil.

ASTON THERMICA décline toute responsabilité pour des préjudices physiques ou matériels résultant d'une mauvaise mise à la terre de l'appareil.

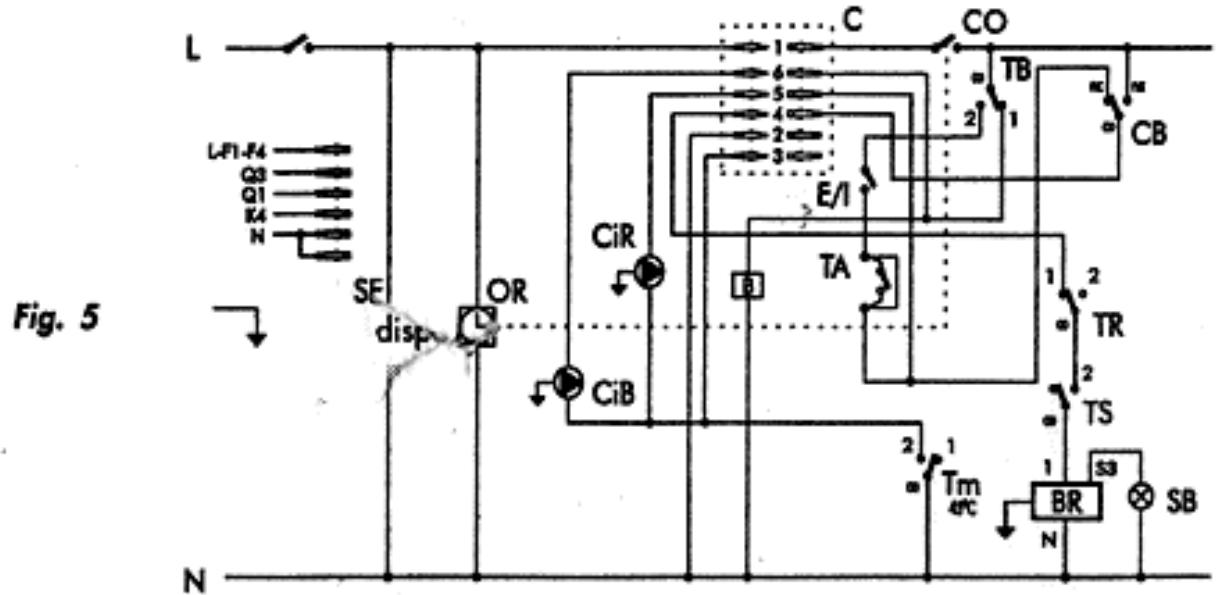

SCHEMA DE PRINCIPLE

IG Interrupteur principal E/I Sélecteur ETE/HIVER OR Horloge de programmation CO Contact d'horloge TA Thermostat d'ambiance (éventuel) TB Thermostat balloon 0-65°C TR Thermostat de réglage 0-80°C

Tm Thermostat minimum anti-condensation 45°C TS Thermostat de sécurité 100°C CIB Circulateur ballon Cir Circulateur chauffage SB Témoin de blocage brûleur

SF Témoin de fonctionnement BR Bobine relais 220 Vca à 1 contact CB Contact relais B Brûleur C Connect. pour thermorégulation LANDIS

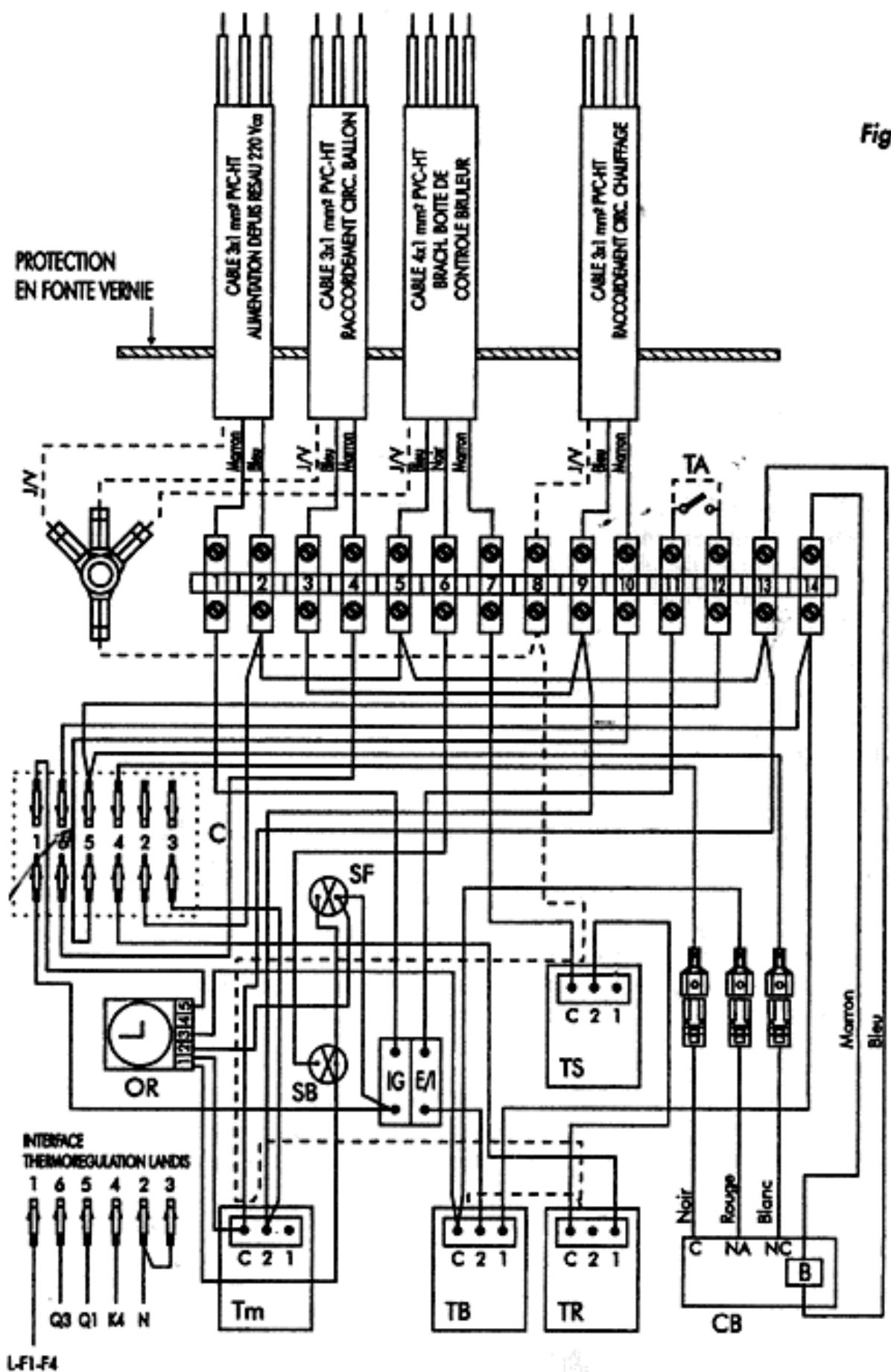

SCHEMA DE MONTAGE

Avant la première mise en MARCHE

Avant la première mise en marche, il convient de contrôler :

• Si l'installation est remplie à la bonne pression et purgée.
• S'il n'y a pas de fuites d'eau ou de combustibles.
• Si l'alimentation électrique est correcte.
• La belle réalisation de tout le conduit de fumées, qui ne doit pas traverser ou se couvrir à proximité de zones inflammables.
• S'il n'y a pas de substances inflammables à proximité de l'appareil.
• Si le brûleur est bien adapté à la puissance de la chaudière.
• Si les valves d'arrêt d'eau sont bien ouvertes. La position et le réglage des thermoslats. Le débit de l'eau sanitaire.

Apres la première mise en marché

Après la première mise en marche, il convient de contrôler :

• Le bon fonctionnement du brûleur, à l'aide des instruments appropriés.
• Le bon fonctionnement des thermostats.
• La bonne circulation de l'eau dans l'installation. L'évacuation totale des fumées par la cheminée.

Premiere mise en MARCHE

Une fois les contrôles préliminaires terminés, effectuer les manœuvres suivantes pour mettre la chaudière en marche:

• Ouvrir la valve d'arrêt de combustible (si elle est prévue).
• Régler le thermostat de la chaudière à la valeur souhaitée.
• Enclencher l'interrupteur situé en amont de la chaudière et l'interrupteur est/hiver placé sur le panneau de commandes

Pour des arrêts de brève durée, il suffit d'agir sur l'interrupteur marche/arrêt placé sur le panneau de commandes. En cas de longs arrêts en hiver, il est nécessaire, pour éviter les dégâts occasionnés par le gel, de mettre de l'antigel approprié dans l'installation ou de la vidanger complètement.

Reglage du bruleur

En ce qui concerne le réglage du brûleur, consulter les brochures correspondantes se trouvant à l'intérieur de l'emballage du groupe thermique.

Entretien

Seul le personnel qualifié peut assurer l'entretien de la chaudière. Il y a lieu de faire contrôler votre chaudière au moins une fois par an, avant l'hiver. Ce contrôle aura pour objectif la propriété de la chaudière, le bon fonctionnement de tous ses dispositifs de contrôle et de sécurité, ainsi que le bon état du brûleur. L'état de tout le conduit d'évacuation des fumées sera également contrôlé.

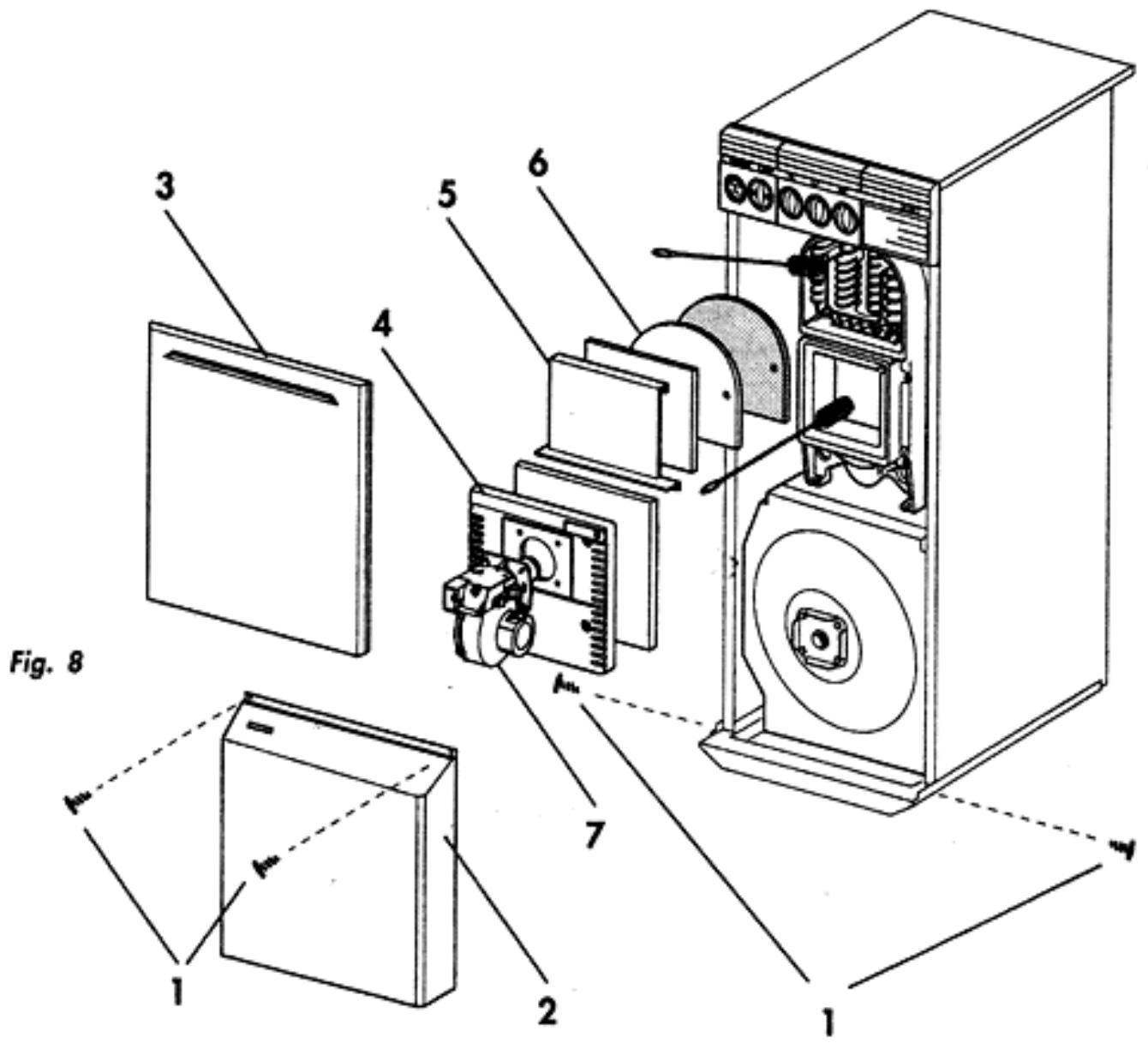

Nettoyage de la chaudiere

• Couper le courant alimentant la chaudière.
• Dévisser les vis 1 du panneau 2. Enlever les panneaux 2, 3, 4, 5, 6 ainsi que le brûleur 7 (fig. 9).
• Nettoyer l'intérieur de la chaudière et contrôler le ballon.
• Contrôler tout le conduit de fumées, et, si nécessaire, le nettoyer.

En ce qui concerne le nettoyage du brûleur, consulter le manuel d'instructions correspondant.

Le brûleur et le dioxyde de carbone sont indiqués en non impliquant, Lo ASTON THERMICA si réserve le droit d'apporteur sont obligatoires pour la modification qui reste plus opportune pour l'évolution du produit. Les illustrations et les données sont à titre indicatif et sont sans engagement. L'ASTON THERMICA se réserve le droit d'apporteur sans obligation de prélis les modifications que retient le plus nécessaires pour l'évolution du produit. Los ilustraciones y los datos son indicatos y no comprometen. ASTON THERMICA se reserva el derecho de realizar sin previo todos los modificaciones que estime aportuno para la evolución del producto.
