7L22 KINETIC - Montre Kinetic SEIKO - Notice d'utilisation et mode d'emploi gratuit

Produit	Montre Kinetic SEIKO 7L22
Marque	SEIKO
Modèle	7L22 KINETIC
Type	Montre Kinetic à quartz avec générateur automatique
Mouvement	Quartz (oscillateur 32.768 Hz)
Précision	±15 secondes par mois (moyenne, à température normale)
Alimentation	Unité KINETIC E.S.U. (accumulateur type bouton)
Autonomie	Environ 5 mois (pleine charge) / 12 heures après activation de l'avertissement
Recharge	Par oscillations du bras (cadence de 2 fois par seconde, arc de 20 cm)
Affichage	Analogique : aiguilles heures, minutes, secondes ; date (guichet) ; chronographe (minutes et 1/5 seconde)
Chronographe	Mesure jusqu'à 45 minutes, remise à zéro, mesure accumulée
Tachymètre	Échelle sur le cadran (ou lunette) pour calcul de vitesse moyenne
Fonctions spéciales	Avertissement d'épuisement (trotteuse saute à 2 secondes), prévention de surcharge
Mise à l'heure	Couronne à deux déclics : 1er pour date, 2e pour heure ; sens anti-horaire
Calendrier	Date (correction manuelle pour mois de 30 jours et février)
Température d'utilisation	-10°C à +60°C
Entretien	Recharge régulière par mouvement ; éviter lumière forte sur dos transparent ; ne pas secouer violemment
Sécurité	Ne jamais remplacer l'unité KINETIC par une pile oxyde d'argent (risque d'explosion)
Pièces détachées	Unité KINETIC E.S.U. disponible chez SEIKO ; pas de pile remplaçable
Réparabilité	Confier à un horloger SEIKO agréé
Notice	Disponible gratuitement au format PDF

FOIRE AUX QUESTIONS - 7L22 KINETIC SEIKO

Comment recharger la montre SEIKO Kinetic 7L22 ?

Oscillez la montre environ 500 fois dans le sens vertical à une cadence de deux fois par seconde, en décrivant un arc d'environ 20 cm. La montre commencera à fonctionner et la trotteuse se déplacera à intervalle d'une seconde. Environ 200 oscillations supplémentaires assurent une réserve d'un jour de fonctionnement.

Que faire si la trotteuse saute à deux secondes ?

C'est la fonction d'avertissement d'épuisement. La montre s'arrêtera dans environ 12 heures si elle n'est pas rechargée. Oscillez-la suffisamment (environ 500 fois) pour que la trotteuse revienne à un intervalle d'une seconde. Si le chronographe est en cours, l'arrêt survient en 45 minutes.

Comment régler l'heure et la date ?

Tirez la couronne au premier déclic (position c) et tournez-la dans le sens anti-horaire pour régler la date. Ensuite, tirez au second déclic (position d) lorsque la trotteuse est à 12 heures, et tournez dans le sens anti-horaire pour régler l'heure. Repoussez la couronne à fond après réglage. Ne réglez pas la date entre 21h et 1h.

Comment utiliser le chronographe ?

Assurez-vous que les aiguilles du chronographe sont à zéro (sinon appuyez sur B). Appuyez sur le bouton A pour démarrer ; rappuyez sur A pour arrêter ; appuyez sur B pour remettre à zéro. La mesure peut être accumulée en répétant marche/arrêt. Le chronographe s'arrête automatiquement après 48 minutes.

Comment utiliser le tachymètre ?

Mesurez le temps pour parcourir 1 km ou 1 mile avec le chronographe. La position de la trotteuse sur l'échelle du tachymètre indique la vitesse moyenne. Par exemple, si la trotteuse indique 90 pour 40 secondes, la vitesse est de 90 km/h. Si la distance est différente, multipliez ou divisez la valeur lue.

Quelle est l'autonomie de la montre ?

Pleine charge : environ 5 mois de fonctionnement (même sans être portée). Après activation de l'avertissement (trotteuse saute à 2 secondes), il reste environ 12 heures. Une utilisation quotidienne de 12 heures au poignet ajoute environ 2 jours de réserve.

Puis-je remplacer l'unité KINETIC par une pile ?

Non, n'installez jamais une pile à oxyde d'argent conventionnelle à la place de l'unité KINETIC E.S.U. Cela pourrait provoquer une explosion, un échauffement ou un incendie. De plus, aucun courant ne sera fourni.

Pourquoi ma montre s'arrête-t-elle si je ne la porte pas ?

La montre Kinetic se recharge par le mouvement de votre bras. Si elle n'est pas portée, la réserve d'énergie s'épuise progressivement. Si elle est complètement arrêtée, rechargez-la par oscillations avant de la porter à nouveau.

Comment entretenir ma montre Kinetic ?

Portez-la au moins 10 heures par jour pour maintenir la recharge. Évitez de secouer violemment la montre. Si le dos est transparent, n'exposez pas la montre à une forte lumière (soleil direct, lampe) car cela augmenterait la consommation. Pour le nettoyage, utilisez un chiffon doux et sec.

Que faire si la date ne change pas correctement ?

Vérifiez que l'heure AM/PM est correcte en tournant les aiguilles au-delà de 12h. Si la date change à minuit, c'est bon. Évitez de régler la date entre 21h et 1h. Si nécessaire, avancez l'heure au-delà de 1h du matin pour corriger, puis réglez la date.

MODE D'EMPLOI 7L22 KINETIC SEIKO

En ce qui concerne l'entretien de votre montre, reportez-vous à “POUR PRESERVER LA QUALITE DE LA MONTRE” dans le Livret de Garantie Mondiale et Instructions ci-joint.

La montre SEIKO KINETIC Cal. 7L22 est une montre analogique à quartz, dotée d'un Système Générateur Automatique de courant, mis au point par SEIKO. Il produit le courant électrique qui alimente la montre en tirant parti du mouvement du bras ; l'énergie est emmagasinée dans une unité, appelée KINETIC ELECTRICITY STORAGE UNIT (KINETIC E. S. U). À la différence des montres à pile habituelle de type bouton, aucun remplacement périodique de l'unité n'est requis.

1 Oscillez la montre environ 500 fois dans le sens l'.

• Oscillez de façon rythmée à une cadence de deux fois par seconde.
• Après 500 oscillations, la montre commence à fonctionner et la trotteuse se déplace à intervalle d'une seconde.

2 Environ 200 oscillations supplémentaires assureront une réserve d'un jour de fonctionnement. 3 Réglez l'heure et le calendrier, puis mettez la montre au poignet.

Autonomie de votre MONTRE SEIKO kinetic

L'énergie électriche, produit pendant que la montre est portée au poignet, est emmagasinée dans l'unité d'accumulation d'électricité cinétique (KINETICE. S. U.). Cette source de courant est complètement différente des piles traditionnelles pour montres et un remplacement périodique de la pile n'est donc pas nécessaire. KINETICE. S. U. est une source d'énergie propre et d'une très grande capacité d'utilisation. Principes de réserve de courant pour la KINETIC E. S. U.

Vous soupèz évaluera la réserve de courant accumulée dans la KINETIC E. S. U. par la façon de porter votre montre.

Porter la montre de façon continue au poignet pendant 12 heures ajoutera le courant nécessaire à environ deux jours supplémentaires.

Si vous portez la montre tous les jours pendant 12 heures au cours d'un mois, par exemple, le courant nécessaire à deux mois supplémentaires de fonctionnement sera ajouté.

Pleine recharge

Lorsque la montre est complètement rechargée, elle continuera de fonctionner pendant 5 mois environ. La durée de la recharge diminue progressivement avec le temps. Mais le degré de diminution varie selon le milieu et les conditions de l'utilisation.

• Précautions en cas de port intermittent de la montre

Si vous utilisez la montre de façon occasionnelle, elle risque d'être épuisée quand vous voulez l'utiliser. Dans ce cas, avant de mettre la montre au poignet, chargez-la suffisamment en suivant les explications sous "CHARGE ET MISE EN MARCHE DE LA MONTRE".

Remarques sur l'unite kinetic e. s. u.

Ne retirez pas la couronne au second déclic dans l'idée d'arrêter la trotteuse simplement pour économiser l'énergie car, ce faisant, un fort courant passe par le circuit intégré. Sachez donc qu'en retirant la couronne au second déclic, loin de réduire la consommation d'énergie, vous l'augmentez.

Attention

N'installez jamais une pile à oxyde d'argent pour montre conventionnelle à la place de l'unité KINETIC E. S. U., car la pile pourrait exploser, s'échauffer ou prendre feu. Même si une pile est installée, aucun courant électrique ne sera fourni.

Fonction d'avertissement d'épuisement

Lorsque la trotteuse commence à se déplacer à intervalle de deux secondes au lieu de l'intervalle normal d'une seconde, la montre sera épuisée en 12 heures environ.

• Si la trotteuse commence à se déplacer à intervalle de deux secondes pendant que le chronométrage est en service, la montre cessera de fonctionner après 45 minutes environ à supposer que le chronométrage soit continué. (Reportez-vous à “RECHARGE ET MISE EN MARCHE DE LA MONTE”) Dans ce cas, oscillez la montre suffisamment dans le sens vertical pour recharger son unité KINETIC E. S. U.

Réglage de l'heure/calendrier

Trotteuse

1. Retirez la couronne au premier déclic et tournez-la dans le sens anti-horaire pour afficher la date du jour précédent.
2. Retirez la couronne au second déclic quand la trotteuse arrive à la position 12 heures, et faites avancer les aiguilles en tournant la couronne dans le sens anti-horaire pour ajuster la montre à la date souhaitée.
3. Tournez les aiguilles pour ajuster la montre à l'heure souhaitée.
4. Repoussez la couronne à fond en accord avec un horaire officiel.

Pour modeles à couronne de type vissable

a. Position vissée b. Position dévissée

c. Premier déclic d. Second déclic

Si vous montrez est équipée d'une couronne de type vissable, tournez celle-ci dans le sens anti-horaire pour la dévisser, puis retirez-la.

Après avoir utilisé la couronne, repoussez-la à la position dévissée.

Vissez la couronne à fond par une rotation dans le sens horaire tout en y appuyant.

Chronographe

Le chronographe peut mesurer jusqu'à 45 minutes en unités de 1/5e de seconde. La durée mesurée est affichée par les deux aiguilles du CHRONOGRAPHE, se déplaçant de façon indépendante de celles qui indiquent l'heure. • Après 48 minutes, le chronographe s'arrête automatiquement.

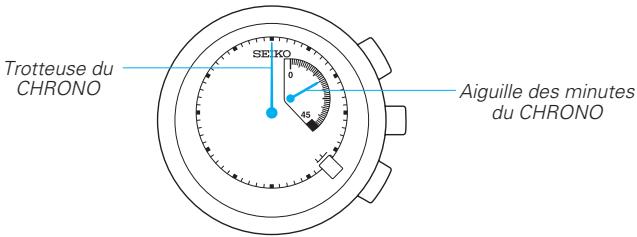

Conseils pour la lecture des aiguilles

• La trotteuse du CHRONOGRAPHE effectue un tour complet en 60 secondes. L'aiguille des minutes du CHRONOGRAPHE se déplace par palier d'une minute jusqu'à 45 minutes. Son déplacement est synchronisé à celui de la trotteuse du CHRONOGRAPHE. Notez par conséquent que vous risquez de mal dire la durée mesurée si vous ne regardez que la durée indiquée par l'aiguille des minutes du CHRONOGRAPHE.

Prenez soin de ne pas confondre 9 minutes 58 secondes et 10 minutes 58 secondes, car l'aiguille des minutes du CHRONOGRAPHE est tout près de la position 10 minutes.

La trotteuse du CHRONO pointe presque sur "58".

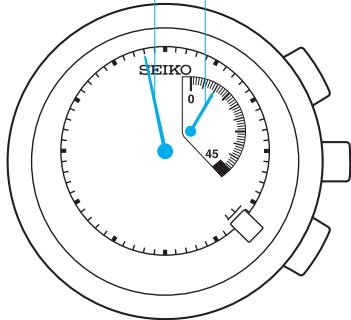

Lecture de l'aiguille des minutes du CHRONO:

L'aiguille des minutes du CHRONO pointe presque sur "10", mais elle doit être considérée comme indiquant "9".

Utilisation du chronographe

• Avant d'utiliser le chronographe, prenez soin de ramener les aiguilles du CHRONO à la position "0".

Assurez-vous que la montre fonctionne normalement.

• Si la montre est complètement arrêtée ou si la trotteuse se déplace à intervalle de deux secondes, rechargez la montre suffisamment. (Reportez-vous à "CHARGE ET MISE EN MARCHE DE LA MONTRE").

2) Appuyez sur le bouton B pour ramener les aiguilles du CHRONOGRAPHE à la position "0".

• Si vous pouvez utiliser le chronomètre pour la première fois après une recharge de la montre pour la remettre en mouvement, prenez soin de réinitialiser le chronomètre même si les aiguilles du CHRONO se trouvent à la position "0".

Mesure standard

MARCHE ARRET R. A. Z.

Mesure accumulée du temps écoulé

• La remise en marche et l'arrêt peuvent être répétés par poussées sur le bouton A.
• Par conséquent, prenez garde d'appuyer sur le bouton B par erreur.
• N'appuyez pas en même temps sur les boutons A et B et n'appuyez pas sur un de ces deux boutons en maintenant l'autre enfoncé.

Pour mesurer la vitesse horaire moyenne d'un véhicule

Utilisez le chronographe pour déterminer combien de secondes il faut pour parcourir 1 km ou 1 mile. La valeur de l'échelle du tachymètre indiquée par la trotteuse de CHRONO donne la vitesse moyenne par heure.

Trotteuse de CHRONO: 40 secondes

Echelle de tachymètre: "90"

"90" (valeur sur échelle de tachymètre) x 1 (km ou mile) = 90 km/h ou mph

• L'échelle de tachymètre est utilisable uniquement si la durée requise est inférieure à 60 secondes.

Ex. 2: Si la distance mesurée est portée à 2km (ou miles) ou est réduite à 0.5km (ou mile) et que la trotteuse du CHRONO indicate "90" sur l'échéance de tachymètre:

"90" (valeur sur échelle de tachymètre) x 2 (km ou mile) = 180 km/h ou mph "90" (valeur sur échelle de tachymètre) x 0,5 (km ou mile) = 45 km/h ou mph

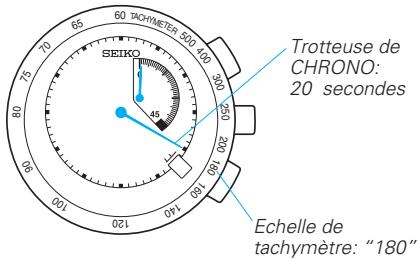

Pour mesurer la cadence horaire d'une tâche

1 Utilisez le chronopaghe pour mesurer la durée requise pour terminer une tâche. La valeur de l'échelle du tachymètre indiquée par la trotteuse de CHRONO donne le nombre moyen de tâches accomplies par heure.

"180" (valeur sur échelle de tachymètre) x 1 tâche = 180 tâches par heure

Ex. 2: si 15 tâches sont accomplies en 20 secondes:

"180" (valeur sur échelle de tachymètre) x 15 tâches = 2.700 tâches/heure

Remarques sur l'utilisation de la MONTRE

Pour recharger efficacement la KINETC E. S. U, faites osciller le bras lateralement et de façon rhytmique à une cadence de deux fois par seconde en decrivant un arc de 20 centimétres environ. Il ne sert a rien de secouer la montre rapidement ou avec vigueur. Lorsque la montre est secouée, la masse oscillante du systeme de production électrique tourne pour entrainer le mécanisme. Pendant cette rotation, un son est émis, mais ceci est normal. Si you constaste que la trotteuse se déplace encore a intervalle de deux secondes après avoir oscilé la montre environ 500 fois, continuez le même mouvement jusqu'à ce que la trotteuse se déplace à l'intervalle normal d'une seconde. La monte est dotée d'un système de prévention d'une surcharge. Elle ne risque donc rien si le nombre d'oscillations est excessif. Il n'est pas nécessaire de recharger la montre à fond carle elle se recharge automatiquement lorsqu'elle est portée au poinet. - Portez la montre au poignet pendant au moins 10 heures par jour. Meme si elle est portee au poignet, la montre ne se rechargeras pas si le bras ne rouge pas.

Précautions à l'emploi des modèles à dos transparent

Si le dos du boîtier de votre montre est en verre, n'exposez pas celui-ci à une forte lumière, telle que les rayons directs du soleil ou une lampe incandescente à courte distance, car ceci augmenterait temporairement la consommation électrique des circuits de la montre et réduirait d'autant la réserve de courant de l'unité KINETIC E. S. U. Cependant, la situation redeviendra normale lorsque le dos du boîtier est détourné de la lumière.

Fonction d'avertissement d'epuisement

• La montre conserve sa précision même quand la trotteuse se déplace à intervalles de deux secondes. Si vous continuez d'utiliser le chronographe même après que la trotteuse se déplace à intervalles de deux secondes, il se peut que le chronométrie devienne instable sitôt avant l'arrêt complet de la montre.

Reglage de l'heure/calendrier

• Ne réglez pas la date entre 9:00 du soir et 1:00 du matin, car elle ne changerait pas correctement. S'il est nécessaire de régler la date pendant cette période, retirez la couronne au second déclic et tournez-la dans le sens anti-horaire pour dépasser 1:00 du matin. Repoussez alors la couronne au premier déclic pour régler la date, puis ajustez à nouveau la montre à l'heure correcte. Lors du réglage de l'aiguille des heures, assurez-vous que le réglage AM/PM (avant/après-midi) est correct. La montre est ainsi conçue que le calendrier change une fois toutes les 24 heures. Tournez les aiguilles au-delà du repère de 12 heures pour savoir si la montre est réglée pour la période avant-midi (AM) ou après-midi (PM). Si la date change, c'est que la montre est réglée pour la période avant-midi. Si elle ne change pas, elle l'est pour la période après-midi. Lors du réglage de l'aiguille des minutes, avancez-la de 4 à 5 minutes au-delà de la minute voulue, puis revenez à la minute exacte. Lors du réglage de l'heure, assurez-vous que la trotteuse se déplace à intervalle d'une seconde.
• Il est nécessaire d'ajuster la date à la fin de février et des mois de 30 jours. Dans ce cas, retirez la couronne au premier jour et tournez-la dans le sens anti-horaire jusqu'à l'apparition de la date appropriée.

Chronographe

• Vous constaterez sans doute que l'action des boutons de cette montre est plus durable que celle des montres conventionnelles. Ceci est dû à une construction spéciale, nécessaire au fonctionnement du chronographe et il ne s'agit donc pas d'une anomalie.
• Pendant l'utilisation du chronographe, la montre consomme entre 5 et 6 fois plus de courant que pendant l'affichage hors service habituel. Par conscience, avant d'utiliser le chronographe, assurez-vous que la montre est suffisamment rechargée. Si vous continuez d'utiliser le chronographe, alors que sa trotteuse se déplace à intervalle de deux secondes, la montre cessera de fonctionner en 45 minutes environ. Après 48 minutes de fonctionnement, le chronographe s'arrête automatiquement. Si les aiguilles minutes du CHRONOGRAPHE s'arrêtent au-delà de l'indicateur de 45 minutes, réinitialisez le chronographe avant son utilisation suivante.
• Pendant que le chronographe est en service, une pression sur le bouton B ramène le chronographe à zéro. Par conséquent, prenez garde d'appuyer sur le bouton B par erreur.
• N'appuyez pas en même temps sur les boutons A et B et n'appuyez pas sur un de ces deux boutons en maintenant l'autre enfoncé, car ceci provoquerait une défaillance.

FICHE technique

1 Fréquence de l'oscillateur au quartz 32.768 Hz (Hertz = Cycles par seconde) 2 Gain/perte (moyenne mensuelle) Moins de 15 secondes (la montre étant portée au poignet dans la plage de température normale de 5 à 35°C) (de 41°F à 95°F) 3 Plage de température d'utilisation De -10°C à +60°C (de 14°F à 140°F) 4 Système d'entrainment Moteur pas à pas, 2 pièces 5 Système d'affichage Heure Aiguilles des heures, minutes et secondes

Date Affichée par un chiffre. Chronographe Aiguilles des minutes et 1/5e de seconde.

Le chronographé mesure jusqu'à 45 minutes en unités de 1/5e de seconde.

6 Fonctions supplémentaires Fonction d'avertissement d'épurchase et fonction de prévention de surcharge 7 Autonomie après recharge Pleine charge Environ 5 mois (si le chronoprophe est utilisé 45 minutes par jour) Après que la trotteuse se déplace à intervalle de deux secondes Environ 12 heures (si le chronoprophe n'est pas utilis

8 Unité accumulatrice d'électricité KINETIC.... Type bouton, 1 pièce 9 Circuit intégré... Circuit C-MOS, 1 pièce 10 Système générateur d'énergie. Génératrice CA miniaturisée

• Spécifications sujettes à changement sans préavis en raison d'améliorations eventuelles du produit.
