Intitulé	Description
Type de produit	Montre automatique Kinetic
Caractéristiques techniques principales	Mouvement 7D56, affichage analogique, chronographe, dateur
Alimentation électrique	Énergie cinétique (mouvement du poignet)
Dimensions approximatives	Boîtier de 40 mm de diamètre
Poids	Environ 150 grammes
Matériaux du boîtier	Acier inoxydable
Type de verre	Verre Hardlex
Étanchéité	100 mètres (10 ATM)
Fonctions principales	Chronographe, affichage de la date, réserve de marche
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité de pièces pour réparations courantes
Garantie	Garantie de 2 ans
Informations générales utiles	Idéale pour un usage quotidien et des occasions spéciales

FOIRE AUX QUESTIONS - 7D56 KINETIC SEIKO

Comment régler l'heure sur ma montre SEIKO 7D56 KINETIC ?

Pour régler l'heure, tirez la couronne à la première position, tournez-la dans le sens des aiguilles d'une montre ou dans le sens inverse pour ajuster l'heure. Poussez ensuite la couronne pour la remettre en place.

Pourquoi ma montre ne fonctionne-t-elle pas ?

La montre KINETIC fonctionne grâce à l'énergie cinétique. Si elle n'a pas été portée pendant une période prolongée, elle peut s'être arrêtée. Portez-la pendant quelques heures pour la recharger.

Comment recharger ma montre KINETIC ?

Pour recharger la montre, il suffit de la porter. Les mouvements de votre poignet activent le rotor interne, qui génère de l'énergie pour alimenter la montre.

Que faire si ma montre est en retard ou en avance ?

Si la montre est en retard ou en avance, vous pouvez la régler manuellement en tirant la couronne et en ajustant l'heure. Assurez-vous de ne pas dépasser le réglage de +/− 60 secondes par mois.

Comment entretenir ma montre SEIKO 7D56 KINETIC ?

Pour entretenir votre montre, nettoyez-la régulièrement avec un chiffon doux et évitez de l'exposer à des produits chimiques. Il est également recommandé de l'amener à un horloger tous les 3 à 5 ans pour un entretien complet.

Ma montre est-elle étanche ?

La SEIKO 7D56 KINETIC est généralement résistante à l'eau jusqu'à 100 mètres. Évitez de l'utiliser pour la plongée sous-marine ou les activités aquatiques à haute pression.

Comment changer la pile de ma montre KINETIC ?

La montre KINETIC ne nécessite pas de pile traditionnelle, car elle se recharge grâce aux mouvements. Cependant, si elle ne fonctionne pas après un port prolongé, il est conseillé de consulter un horloger.

Que faire si le cristal de ma montre est rayé ?

Pour les petites rayures, vous pouvez utiliser un produit de polissage pour verre. Pour des rayures plus profondes, il est préférable de consulter un professionnel pour le remplacement du cristal.

MODE D'EMPLOI 7D56 KINETIC SEIKO

En ce qui concerne l'entretien de votre montre, reportez-vous à “POUR PRESERVER LA QUALITE DE LA MONTRE” dans le Livret de Garantie Mondiale et Instructions fournir.

La montre SEIKO KINETIC Cal. 7D46/7D48/7D56 est une montre analogue à quartz, bénéficiant de la technologie Kinetic, mise au point par SEIKO. Le courant électrique qui alimente la montre est produit en tirant parti du mouvement du corps ; l'énergie est emmagasinée dans une pile rechargeable. À la différence des montres à pile habituelle de type bouton, aucun remplacement périodique n'est requis. La montre dispose également des fonctions suivantes.

Fonction économie d'énergie et fonction RELAIS horaire

Pour préserver l'énergie électrique emmagasinée, la montre se place automatiquement en mode Économie et arrête le mouvement des aiguilles environ 24 heures après

qu'elle a été enlevée du poignet. Lorsque vous souhaitez utiliser à nouveau la montre, quelques simples oscillations suffiront à la "reactiver" et ses aiguilles indiqueront l'heure correcte et fonctionneront normalement.

L'heure récupérée par la fonction Relais horaire peut accuser une avance ou un retard léger respectant la plage de précision de la montre (±15 secondes par mois). Si la montre rechargée à fond est laissée en mode Economie d'énergie, sa fonction Relais horaire peut rester en service pendant 4 ans environ.

Fonction de calendrier perpétuel

• Une fois qu'il est réglé, le calendrier s'ajuste automatiquement à la fin des mois pairs et impair sant tous les 100 ans, par exemple en 2100.)
• Environ deux secondes suffient au changement de l'affichage du calendrier. Cependant, ce changement peut prendre jusqu'à deux minutes si la température est BASSE ou si I'énergie électrique restante est très faible.

Le calendrier perpétuel continue de fonctionner même pendant que la montre est en mode Economie d'énergie. - Même si la montre s'est complètement arrêtée par suite d'un épuisement de son énergie électrique, un réglage manuel de son calendrier est possible moyennant quelques démarches simples.

Attention

• Le mouvement du bras portant la montre produit l'énergie électrique nécessaire à son alimentation. Même si la montre est portée au poignet, elle ne se rechargera pas si le bras reste immobile.
• Il est conseillé de porter la montre au poignet pendant au moins 10 heures quotidiennement.

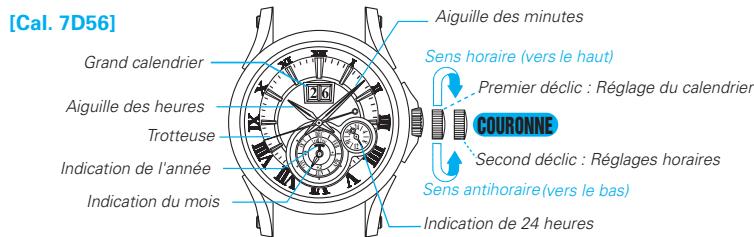

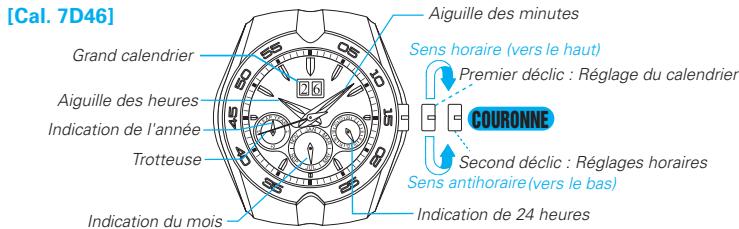

Affichage et fonctionnement des boutons

La position des indications de l'année, du mois ou de 24 heures peut varier selon le modèle de la montre.

Fonction économie d'energie

• Cette montre est alimentée par l'énergie électrique produit et emmagasinée grâce à l'incorporation d'un "Système KINETIC". Elle dispose aussi d'une fonction "Économie d'énergie" qui, afin de réduire sa consommation de courant électricque, arrête automatiquement le mouvement des aiguilles si la montre n'est pas utilisée pendant une durée déterminée. Lorsque la montre est en mode Economie d'énergie, les aiguilles s'arrêtent, mais le circuit intégré incorpore continue de calculer l'heure et d'actionner le calendrier. Lorsque la montre est en mode Economie d'énergie, quelques oscillations activeront la fonction "Relais horaire" qui ramène automatiquement les aiguilles à l'heure correcte qui restait mérmisée par la montre.
• Ne retirez pas la couronne au second déclic pendant que la montre est en mode Économie d'énergie. En effet, ceci désactiverait cette fonction et l'heure méorisée par la montre en serait effacée.
• N'abandonnez pas la montre tandis que sa couronne est retirée au second déclic, car elle consomme alors plus d'énergie qu'en mode Économie d'énergie.

• Si la montre est laissée immobile pendant environ 24 heures (un jour), sa fonction Économie d'énergie est automatiquement activée.
• Pendant que la trotteuse se déplace à intervalles de deux secondes, la fonction Économie d'énergie ne peut pas être activée.
• Lorsque la fonction Économie d'énergie est activée, les aiguilles des heures, minutes, secondes et 24 heures restent immobiles.
• Pendant que la fonction Économie d'énergie est activée, le calendrier continue de fonctionner normalement.
• Si la date ne change pas correctement alors que la montre est laissée en mode Économie d'énergie, c'est que l'énergie électrique accumulée est insuffisante. Rechargez la montre de sorte que la trotteuse retrouve son mouvement normal à intervalle d'une seconde. Ajustez ensuite l'heure et le calendrier avant de porter à nouveau la montre.
• Si l'énergie électrique de la montre est très faible lorsque celle-ci est réactivée depuis le mode Économie d'énergie, la trotteuse se déplacera à intervalle de deux secondes. (Reportez-vous à "SI LA TROTTEUSE SE DEPLACE À INTERVALLE DE DEUX SECONDES" à la page 59.)

Fonction de RELAIS horaire

Lorsque la montre est en mode Economie d'énergie, ses aiguilles restent immobiles, mais le circuit intégré incorpore continue de calculer l'heure. Lorsqu'une quantité donnée de courant électrique est produite, les aiguilles s'ajustent automatiquement à l'heure qui restait mémorisée par la montre. La durée d'action de la fonction Relais horsaire dépend de l'énergie électrique stockée par la montre. Si la montre pleinement rechargée est placée en mode Economie d'énergie, sa fonction Relais horsaire agira pendant 4 ans environ.

• Si l'énergie électrice stockée par la montre est complètement usée alors que celle-ci est en mode Economie d'énergie, des oscillations ne suffiront pas à réactiver la fonction Rais haire. En revanche, la trotteuse commence avec sa déplacier à intervalle de 2 secondes. (Répertez-vous à “COMMENT RÉACTIVER LA MONTRE DEPUIS LE MODE ÉCONOMIE D'ENERGIE” à la page 51 ou à “SI LA TROTTEUSE SE DEPLACE À INTERVALLE DE DEUX SECONDES” à la page 59.)

Couronne de remontoir vissable

• Certains modèles sont munis d'une couronne de remontoir de type vissable qui peut être verrouillée lorsqu'elle ne doit pas être actionnée. Le vissage de la couronne évitera des erreurs de fonctionnement.
• Dévissez la couronne avant de l'utiliser. Après son emploi, revissez la couronne de remontoir.

■ Utilisation de la couronne de remontoir vissable

Si votre montre est munie d'une couronne de remontoir vissable, dévissez-la avant de l'utiliser. Sauf quand elle doit être actionnée, laissez-la couronne vissée.

[Dévissage de la couronne]

Tournez la couronne dans le sens antihoraire (vers le bas) pour la dévisser. La couronne peut être actionnée quand elle est dévisée.

La couronne peut être actionnée.

[Vissage de la couronne]

Après utilisation de la couronne, vissez-la à fond en la tournant dans le sens horaire (vers le haut) tout en l'enforçant délicatement à sa position originale.

Tournez la couronne en l'enfonçant.

Comment réactiver la MONTRE depuis le mode économie d'énergie

Pour réactiver la montre depuis le mode Economie d'énergie, oscillez-la doucement dans le sens vertical pour la recharger.

• Ne retirez pas la couronne au second déclic avant d'effectuer les démarches suivantes, car ceci annulerait la fonction Relais hors service.

Oscillez la montre légèrement environ 4 à 6 fois de façon rythmique à une cadence de 2 fois par seconde en décrivant un arc de cercle d'environ 20 cm, comme indiqué sur l'illustration ci-après.

Il ne sert à rien d'osciller la montre avec force. * Lorsque la montre est oscillée, la masse oscillante du circuit d'alimentation tourne pour actionner le mécanisme. À ce stade, un bruit est audible, mais il ne s'agit pas d'une défaillance.

1. Seules les aiguilles des heures, minutes et 24 heures se déplacent rapidement pour indiquer l'heure qui restait mémorisée dans le circuit intégré incorporé.
2. Ensuite, la trousseuse tourne rapidement et reprend son fonctionnement normal.

La trotteuse reste mobile.

Remarques

• Si les réglages de l'heure effectués en Usine ne correspondent pas à l'heure de votre région, ajustez l'heure et le calendrier avant la première utilisation de la montre, suite à son acquisition.
• Pendant que la montre est en mode Economie d'énergie, le circuit intégré incorpore continue de calculer l'heure avec une précision de ±15 secondes par mois, soit environ la précision des montres habituelles à quartz. Par conséquent, l'heure transmise aux aiguilles par la fonction Relais horsaire automatique peut composer un certain décalage (avance ou retard) compris dans la plage de précision de la montre (±15 secondes par mois). Dans ce cas, ajustez la montre avant de la porter à nouveau.
• Si l'énergie électrique de la montre est très faible lorsque celle-ci est réactivée depuis le mode Économie d'énergie, la trotteuse se déplacera à intervalle de deux secondes. (Reportez-vous à "SI LA TROTTEUSE SE DEPLACE À INTERVALLE DE DEUX SECONDES" à la page 59.)

Réglage de l'heure et du calendrier

• Si les réglages de l'heure effectués en usine ne correspondent pas à l'heure de votre région, ajustez l'heure et le calendrier avant la première utilisation de la montre, suite à son acquisition.
• Si la montre s'est complètement arrêtée par manque d'énergie électrique stockée, rechargez-la de sorte que la trotteuse retrouve son mouvement normal à intervalle d'une seconde. Ajustez ensuite l'heure et le calendrier avant de porter à nouveau la montre. (Reportez-vous à "SI LA TROTTEUSE SE DEPLACE À INTERVALLE DE DEUX SECONDES" à la page 59.)

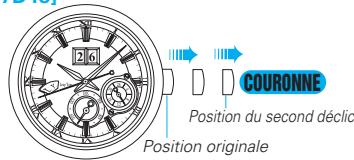

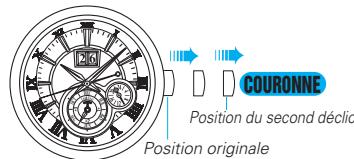

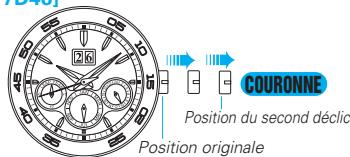

Réglage de l'heure

[Cal. 7D46]

[Cal. 7D48]

[Cal. 7D56]

1. Retirez la couronne au second déclic. La tronçonneuse s'arrête sur le champ.
2. Si la montre a une couronne vissable, dévissez celle-ci, puis retirez-la au second déclic.
3. Pour ajuster la trotteuse avec précision, retirez la couronne au second déclic à l'instant précis où la trotteuse indique la position 12 heures ("0" seconde).
4. Tournez la couronne pour ajuster l'heure.
5. Vérifiez le voyage 24 heures pour ajuster correctement au cycle matin/soir (AM/PM).
6. Pour ajuster les minutes avec précision, faites avancer l'aiguille des minutes de 4 ou 5 minutes avant l'heure correcte : ramenez ensuite l'aiguille à la minute correcte.
7. Repoussez la couronne à sa position originale. La montre reprend alors immédiatement son tic-tac.
8. Pour ajuster correctement les secondes, repoussez la couronne à sa position originale en accord avec un top horaire officiel.

• Evitez d'ajuster l'heure ou le calendrier entre 23h00 et 1h00.
• Si vous ajustez l'heure ou le calendrier pendant cette tranche horsaire et que la date est décalée d'un jour (avance ou retard), recommencez

Réglage du calendrier perpétuel

La date, le mois et l'année sont imbriqués dans un calendrier perpétuel. Pour régler le mois ou l'année, avance la date par rotation de la couronne jusqu'à ce que le mois ou l'année soit ajustable.

• Le calendrier peut être ajusté par rotation de la couronne dans un sens ou dans l'autre après son retrait au premier déclic.

Lorsque la date change au chiffre "1", l'indication du mois tourne pour indiquer le mois suivant. De même, lorsque la date avance au point où l'indication du mois passe de décembre (DEC) à janvier (JAN), l'indication de l'année tourne pour afficher l'année suivante.

Attention

• Si le calendrier doit être ramené en arrêté z le calendrier à la date souhaitée.
• Respectez ême si ce décalage se produit, la date sera affichée correctement au centre le jour suivant.
• Lors du réglage du calendrier en arrêt à une date du mois de décembre, il se peut que l'indication de l'année n'apparaisse pas correctement au centre du guichet de calendrier. Dans ce cas, ramenez le calendrier au mois de novembre, puis avancez-le à la date correcte du mois de décembre.

[Cal. 7D46]

Couronne à la position du premier déclic

[Cal. 7D48]

Couronne à la position du premier déclic

[Cal. 7D56]

Couronne à la position du premier déclic

1. Les rubriques du calendrier doivent être ajustées dans l'ordre suivant : Année, mois et date. Retirez la couronne du remontoir au premier déclic.
2. Si la couronne de votre montre est du type visable, dévissez d'abord la couronne, puis retirez-la au premier déclic.
3. Tournez la couronne de sorte que l'année soit ajustable.
4. Chaque rubrique du calendrier devient ajustable dans l'ordre suivant par rotation de la couronne : Date, mois et année.
5. Le calendrier peut être ajusté par rotation de la couronne dans un sens ou dans l'autre (vers le haut ou le bas).
6. L'indication de l'année affiche le nombre d'années écoulées depuis la première année bissextile. Lors du réglage de l'année, vérifie s'il s'agit d'une année bissextile ou non. Dans la négative, comptez le nombre d'années (1, 2 ou 3) écoulées depuis la première année bissextile.

Indication de l'année
CAL. 7D46	3+2	3+2	3+2	3+2
CAL. 7D48
CAL. 7D56
Indication d'année	L.Y.	+1	+2	+3
Nombre d'années depuis la première bissextile	Année bissextile	Un an	Deux ans	Trois ans
Année	2008	2009	2010	2011
	2012	2013	2014	2015
	2092	2093	2094	2095
	2096	2097	2098	2099

Le design de l'indication de l'année varie selon les modèles.

1. Tournez la couronne pour changer l'indication de l'année jusqu'à obtention de l'indication souhaitée. Continuez de tourner la couronne de sorte que le mois devienne ajustable.

Indication du mois

Exemple : Position de l'aiguille d'affichage du mois (Juillet)

1. Tournez la couronne pour régler l'aiguille d'affichage du mois au mois correct. Continuez de tourner la couronne pour ajuster la date.

Exemple : Date affichée au 26

1. Lorsque est terminé le réglage du calendrier dans l'ordre Année, Mois et Date, repoussez la couronne à sa position originale.

Fonction avertissement de décharge

• Si la trotteuse commence à se déplacer par intervalles de deux secondes, qu'elle soit portée ou immobile, elle risque de s'arrêter dans les 12 heures environ.
• Si la montre est réactivée depuis le mode Économie d'énergie alors que son énergie électrique est très faible, la trotteuse commence à se déplacer par intervalles de deux secondes.
• Dans ce cas, oscillez la montre dans le sens vertical pour recharger suffisamment la pile rechargeable, puis ajustez l'heure et le calendrier.

Recharge de la MONTRE

1. Osciliez la montre légèrement de façon rythmique à une cadence de 2 fois par seconde comme indiqué sur l'illustration ci-après.

Ce mouvement rechargera la montre dont la trotteuse passera d'un déplacement à intervalle de deux secondes à son déplacement normal à intervalle d'une seconde. Si vous constatez que la trotteuse se déplace encore à intervalle de deux secondes après avoir oscillé la montre, oscillez davantage de sorte que la trotteuse se déplace à intervalle d'une seconde.

• À prouva voascillo letomestre, assurez-vous que la trotteuse se déplace a intervalle d'une seconde.
• Pour recharger efficacement la pile rechargeable, oscillez la montre dans le sens latéral de façon ryth
• Si l'énergie électrique stockée dans la pile rechargeable est complètement épuisée parce
• Il est conseilé de continuer d'osciller la montre de sorte qu'elle dispose d'une réserve d'énergie suffisante pour fonctionner pendant un jour environ.

A titre indicatif, 200 oscillations produisent l'énergie suffisante pour que la montre fonctionne une journée environ.

Principes relatifs à la réserve d'energie pour la pilé rechargeable

• Le fait de porter la montre de façon continue pendant 12 heures stockera l'énergie pour faire fonctionner la montre pendant un jour et demi environ.
• En règle générale, si vous portez la montre chaque jour pendant 12 heures sur une période d'une semaine, l'énergie suffisante à un fonctionnement de 10 jours supplémentaires sera stockée. Si la montre passe au mode Économie d'énergie, cette quantité d'énergie suffira à alimenter la montre pendant un mois et démi environ.

SOURCE D'energie (PILE rechargeable)

Aucun remplacement périodique d'une pile n'est requis avec cette montre car elle est alimentée par une pile rechargeable spéciale, totalement différente des piles traditionnelles pour montre.

Cette pile rechargeable spéciale est un dispositif de stockage d'énergie propre et respectueux de l'environnement.

Attention

N'installez jamais une pile à oxyde d'argent pour montre conventionnelle à la place de la pile rechargeable, car en produisant de la chaleur, elle pourrait éclater ou s'enflammer.

Remarques sur la revision de la MONTRE

Cette montre est un instrument de précision, comptant de nombreuses pièces mobiles et lubrifiées au moyen d'huiles spéciales. Si les pièces manquent d'huile ou si elles sont usées, la montre risque de retarder ou de s'arrêter. Dans ce cas, faites procéder à une révision.

FICHE technique

1 Fréquence d'oscillateur à cristal : 32.768 Hz (Hertz = Cycles par seconde) 2 Gain/perte (moyenne mensuelle) : Moins de 15 secondes (portée au poignet à une température entre 5°C et 35°C) 3 Plage de température de fonctionnement : De -10°C à +60°C 4 Système de commande

Moteur pas à pas : 2 pièces

Un pour le mouvement des aiguilles des heures et des minutes à intervalle de 5 secondes. Un pour le mouvement de la trotteuse à intervalle d'une seconde.

Moteur piézoélectrique (pour calendrier perpétuel) : 1 pièce

5 Pile rechargeable. Type bouton, 1 piece 6 Durée de fonctionnement en continu

Fonction Relais horaire Environ 4 ans (la montre étant chargée à fond) -Après début du déplacement de trotteuse à intervalle de deux secondes

Fonctions supplémentaires : Fonction Économie d'énergie, Calendrier perpétuel, Fonction Avertissement de décharge, Fonction Prévention de surcharge. Circuit intégré. Circuits C-MOS, 3 pièces.

Oscillateur, diviseur de fréquence, commande d'entrainement et de charge, circuit de contrôle d'auto-relais, circuit de contrôle de calendrier

9 Système d'alimentation Générateur de CA miniaturisé * Spécifications sous réserve de changements sans préavis en raison d'améliorations du produit.
