7L22 - Mouvement de montre SEIKO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Mouvement automatique
Caractéristiques techniques principales	Mouvement Seiko 7L22, 21 rubis, fréquence de 28 800 alternances par heure
Alimentation électrique	Automatique, se recharge par le mouvement du poignet
Dimensions approximatives	Boîtier de 38 mm de diamètre
Poids	Environ 100 grammes
Compatibilités	Bracelets de 20 mm de large
Type de batterie	Non applicable (mouvement automatique)
Tension	Non applicable (mouvement automatique)
Puissance	Non applicable (mouvement automatique)
Fonctions principales	Heure, minute, seconde, date
Entretien et nettoyage	Nettoyage régulier du bracelet, vérification de l'étanchéité tous les 2 ans
Pièces détachées et réparabilité	Disponibilité de pièces pour réparations courantes, service après-vente recommandé
Sécurité	Résistant à l'eau jusqu'à 100 mètres, éviter les chocs violents
Informations générales	Garantie de 2 ans, service recommandé tous les 3 à 5 ans

FOIRE AUX QUESTIONS - 7L22 SEIKO

Comment régler l'heure sur la SEIKO 7L22 ?

Pour régler l'heure, tirez la couronne en position 2. Tournez la couronne dans le sens des aiguilles d'une montre ou dans le sens inverse pour ajuster l'heure. Une fois l'heure correcte, repoussez la couronne en position normale.

Que faire si ma montre SEIKO 7L22 ne fonctionne pas ?

Vérifiez si la montre est suffisamment remontée. Si c'est une montre automatique, portez-la pendant quelques heures pour recharger le mouvement. Si elle reste arrêtée, consultez un horloger.

Comment changer la pile de ma SEIKO 7L22 ?

Il est recommandé de faire changer la pile par un professionnel pour éviter d'endommager le mécanisme. Apportez votre montre à un horloger agréé SEIKO.

La montre est-elle étanche ?

La SEIKO 7L22 est généralement étanche à des niveaux variés. Vérifiez le fond de la montre pour voir la classification d'étanchéité. Évitez de l'exposer à des conditions extrêmes, même si elle est étanche.

Comment entretenir ma SEIKO 7L22 ?

Pour entretenir votre montre, nettoyez-la régulièrement avec un chiffon doux. Évitez de l'exposer à des produits chimiques, et faites-la réviser tous les 3 à 5 ans par un horloger.

Que faire si le bracelet de ma SEIKO 7L22 est trop grand ?

Pour ajuster le bracelet, vous pouvez retirer des maillons si c'est un bracelet métallique. Utilisez un outil approprié ou rendez-vous chez un horloger pour un ajustement professionnel.

Comment savoir si ma SEIKO 7L22 est authentique ?

Vérifiez les détails de finition, le numéro de série, et comparez-le avec les modèles authentiques. Achetez toujours chez des revendeurs agréés pour garantir l'authenticité.

La SEIKO 7L22 est-elle équipée d'un chronographe ?

La SEIKO 7L22 ne dispose pas de fonction chronographe. Elle est conçue pour indiquer l'heure seulement.

MODE D'EMPLOI 7L22 SEIKO

☆ En ce qui concerne l'entretien de votre montre, reportez-vous à “POUR PRESERVER LA QUALITE DE LA MONTRE” dans le Livret de Garantie Mondiale et Instructions ci-joint.

CHARACTERISTIQUES

La montre SEIKO KINETIC Cal. 7L22 est une montre analogue à quartz, dotée d'un Systeme Générateur Automatique de courant, mis au point par SEIKO. Il produit le courant électrique qui alimente la montre en tirant parti du mouvement du bras; l'énergie est emmagasinée dans une unité, appelée KINETIC ELECTRICITY STORAGE UNIT (KINETIC E.S.U). A la différence des montres à pile habituelle de type bouton, notamment remplacement périodique de la unité n'est requis.

1 Oscillez la montre environ 500 fois dans le sens létal.

• Oscillez de façon rythmée à une cadence de deux fois par seconde.
• Àpèrs 500 oscillations, la montre commence à fonctionner et la trotteuse se déplace à intervalle d'une seconde.

2 Environ 200 oscillations supplémentaires assureront une réserve d'un jour de fonctionnement.
3 Reglez l'heure et le calendrier, puis mettez la montre au poignet.

AUTONOMIE DE VOTRE MONTRE SEIKO KINETIC

L'énergie électriche, produit pendant que la montre est portée au poignet, est emmagasinée dans l'unité d'accumulation d'électricité cinétique (KINETICE.S.U.). Cette source de courant est complètement différente des piles traditionnelles pour montres et un remplacement périodique de la pile n'est donc pas nécessaire.
KINETICE.S.U. est une source d'énergie propre et d'une très grande capacité d'utilisation.
Principes de réserve de courant pour la KINETIC E.S.U.

Vous pouze évaluer la réserve de courant accumulée dans la KINETIC E.S.U. par la façon de porter votre montre.

Porter la montre de façon continue au poignet pendant 12 heures ajoutera le courant nécessaire à environ deux jours supplémentaires.

Sivousportez lamontretouslesjourspendant12heuresau coursd'unmois,parexample, le courant necessaire à deux mois supplémentaires de fonctionnement sera ajouté.

Pleine recharge

Lorsque la montre est complètement rechargée, elle continuera de fonctionner pendant 5 mois environ. La durée de la recharge diminue progressivement avec le temps. Mais le degré de diminution varie selon le milieu et les conditions de l'utilisation.

• Précautions en cas de port intermittent de la montre

Si vous utilisez la montre de façon occasionnelle, elle risque d'être épuisée quand vous pouze l'utiliser. Dans ce cas, avant demettre la montre au poignet, chargez-la suffisamment en suivant les explications sous "CHARGE ET MISE EN MARCHE DE LA MONTRE".

REMARQUES SUR L'UNITE KINETIC E.S.U.

• Ne retirez pas la couronne au second déclic dans l'idée d'arrêté la trotteuse simplement pour économiser l'énergie car, ce faisant, un fort courant passé par le circuit intégré incorpore. Sachez donc qu'en retirant la couronne au second déclic, loin de réduire la consommation d'énergie, vous l'augmentez.

ATTENTION

N'installez jamais une pile à oxyde d'argent pour montre conventionnelle à la place de l'unité KINETIC E.S.U., car la pile pourrait exposer, s'échauffer ou prendre feu. Meme si une pile est installée, aucune courant électrique ne fera fourni.

FONCTION D'AVERTISSEMENT D'EPUISEMENT

Lorsque la trotteuse commence à se déplacer à intervalle de deux secondes au lieu de l'intervalle normal d'une seconde, la montre sera épuisée en 12 heures environ.

• Si la trotable commence à se déplacer à intervalde deux secondes pendant que le chronographé est en service, la montre cesserà de fonctionner après 45 minutes environ à supposer que le chronométrage soit continué. (Reportez-vous à "RECHARGE ET MISE EN MARCHE DE LA MONTRÉ.") Dans ce cas, oscillez la montre suffisamment dans le sens latral pour recharger son unité KINETIC E.S.U.

UTILISATION DE LA COURONNE DE TYPE VISSABLE

Pour dévisser la couronne:
Tournez dans le sens anti-horaire. (Ensuite, retirez pour le réglage heures/calendrier.)
Pour visser la couronne:

La couronne étant en position normale, tournez-la dans le sens hora en y appuyant.

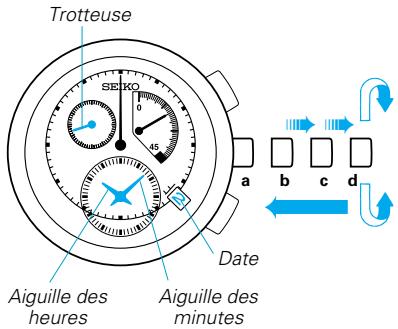

RÉGLAGE DE L'HEURE/CALENDRIER

a. Position vissee
b. Position dévisée
c. Premier déclic
d. Second déclic

COURONNE

Dévissez et retirez au premier déclic.

Tournez dans le sens anti-horaire jusqu'à apparition de la date du jour précédent.

Retirez au second déclic quand la trotteuse arrive à la position 12 heures. La trotteuse s'arrête sur le champ.

Tournez dans le sens antihoraire pour faire avancer les aiguilles des heures et des minutes jusqu'à ce que la date souhaitée apparaisse.

Ajustez les aiguilles des heures et des minutes.

Repoussez à la position dévisseé en accord avec un top horaire officiel.

Vissez la couronne.

CHRONOGRAPHE

Le chronographe peut mesurer jusqu'à 45 minutes en unités de 1/5e de seconde.
La durée mesurée est affichée par les deux aiguilles du CHRONOGRAPHE, se déplaçant de façon indépendante de celles qui indiquent l'heure.
- Àprous 48 minutes, le chronographes s'arrêté automatiquement.

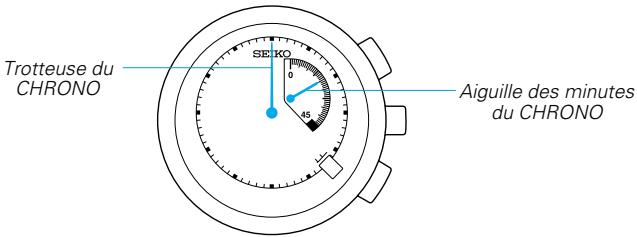

CONSEILS POUR LA LECTURE DES AIGUILLES

• La trotteuse du CHRONOGRAPHE effectue un tour complet en 60 secondes.
  L'aiguille des minutes du CHRONOGRAPHE se déplace par palier d'une minute jusqu'à 45 minutes. Son déplacement est synchronisé à celui de la trotteuse du CHRONOGRAPHE. Notez par conséquent que vous risquez de mal dire la durée mesure si vous ne regardez que la durée indiquée par l'aiguille des minutes du CHRONOGRAPHE.

Ex.) 9 minutes 58 seconds

Prenez soit de ne pas confondre 9 minutes 58 secondes et 10 minutes 58 secondes, car l'aiguille des minutes du CHRONOGRAPHE est tout près de la position 10 minutes.

Lecture de la trotteuse du CHRONO:

La trotable du CHRONO pointe presque sur "58".

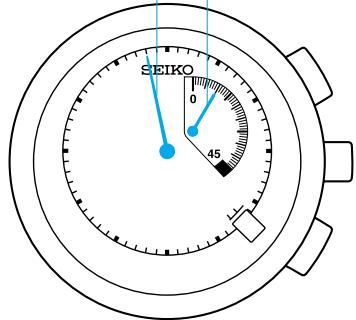

Lecture de I'aiguille des minutes du CHRONO:

L'ailguille des minutes du CHRONO pointe presque sur "10", mais elle doit être considérée comme indiquant "9".

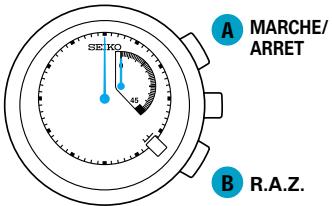

UTILISATION DU CHRONOGRAPHE

• Avant d'utiliser le chronographe, prenez soin de ramener les aiguilles du CHRONO à la position "0".

1) Assurez-vous que la montre fonctionne normalement.

• Si la montre est complètement arrêtée ou si la trotteuse se déplace à intervalle de deux secondes, rechargez la montre suffisamment. (Reportez-vous à "CHARGE ET MISE EN MARCHE DE LA MONTRE").

2) Appuyez sur le bouton B pour ramener les aiguilles du CHRONOGRAPHE à la position "0".

• Si vous pouze utiliser le chronopaghe pour la première fois après une recharge de la montre pour la remette en mouvement, prénez soin de réinitialiser le chronomètre même si les aiguilles du CHRONO se trouvent à la position "0".

Français

Mesure standard

A A B

MARCHE ARRET R.A.Z.

Mesure accumulée du temps écoulé

A A A A . . . A B MARCHE ARRET REMISE EN MARCHE

• La remise en marche et l'arrêt peuvent être répétés par poussees sur le bouton A.
• Par conséquent, prenez garde d'appuyer sur le bouton B par erreur.
• N'appuyez pas en même temps sur les boutons A et B et n'appuyez pas sur un de ces deux boutons en maintainant l'autre enforcé.

TACHYMETRE

(pour les modèles munis d'une échelle de tachymètre)

Pour mesurer la vitesse hora moyenne d'un vehicule

Utilisez le chronographe pour déterminer combien de secondes il faut pour parcourir 1 km ou 1 mile.
La valeur de I'echelle du tachymètre indiquée par la trotteuse de CHRONO donne la vitesse moyen par heures.

Ex. 1

Trotteuse de CHRONO: 40 secondes

Echelle de tachymetre: "90"

"90" (valeururs échelle de tachymètre) x 1 (km ou mile) = 90 km/h ou mph

• L'échelle de tachymètre est utilisable uniquement si la durée requise est inférieure à 60 secondes.

Ex. 2: Si la distance mesurée est portée à 2 km (ou miles) ou est réduite à 0,5 km (ou mile) et que la trotteuse du CHRONO indicate "90" sur l'échéance de tachymètre.

90" (valeur sur échelle de tachymètre) x 2 (km ou mile) = 180 km/h ou mph
90" (valeur sur échelle de tachymètre) x 0,5 (km ou mile) = 45 km/h ou mph

Pour mesurer la cadence hora d'une tâche

Utilisez le chronopaghe pour mesurer la durée requise pour terminer une tâche.
La valeur de l'échelle du tachymètre indiquée par la trotteuse de CHRONO donne le nombre moyen de tâches accomplies par heures.

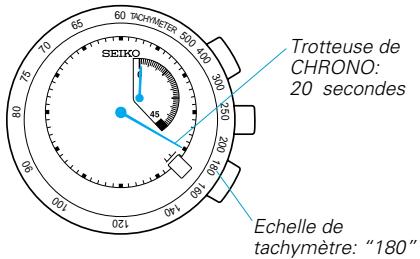

Ex. 1

"180" (valeur sur échelle de tachymètre) x 1 tâche = 180 tâches par heures

Ex. 2: Si 15 tâches sont accomplies en 20 secondes:

"180" (valeur sur échelle de tachymètre) x 15 tâches = 2.700 tâches/heure

REMARQUES SUR L'UTILISATION DE LA MONTRE

Pour recharger efficacement la KINETC E.S.U, faites oscillier le bras lateralement et de façon rhytmique à une cadence de deux fois par seconde en decrivant un arc de 20 centimétres environ.
Il ne sert a rien de secouer la montre rapidement ou avec vigueur.
Lorsque la montre est secouée, la masse oscillante du systeme de production électrique tourne pour entrainer le mécanisme. Pendant cette rotation, un son est émis, mais cécit est normal.
Si you constaste que la trotteuse se déplace encore à intervalle de deux secondes après avoir oscilé la montre environ 500 fois, continuez le même mouvement jusqu'à ce que la trotteuse se déplace à l'intervalle normal d'une seconde.
La monte est dotée d'un système de prévention d'une surcharge. Elle ne risque donc rien si le nombre d'oscillations est excessif.
- Il n'est pas nécessaire de recharger la montre à fond carle se recharge automatiquement lorsqu'elle est portée au poinnet.
- Portez la montre au poignet pendant au moins 10 heures par jour.
Meme si elle est portee au poignet, la montre ne se rechargerera pas si le bras ne rouge pas.

AUTONOMIE DE VOTRE MONTRE SEIKO KINETIC

- Précautions à l'emploi des modèles à dos transparent:

Si le dos du boitier de votre montre est en verre, n'exposez pas celui-ci à une forté lumière, telle que les rayons directs du soleil ou une lampe incandescente à courte distance, car ceci augmenteraittemporairement la consommation electrique des circuits de la montre et réduirait d'autant la réserve de courant de l'unité KINETIC E.S.U. Cependant, la situation redeviendra normale lorsque le dos du boitier est détourné de la lumière.

FONCTION D'AVERTISSEMENT D'ÉPUISEMENT

• La montre conserve sa précision même quand la trotteuse se déplace à intervalle de deux secondes.
  Si vous continu d'utiliser le chronographe meme après que la trotteuse se deplacé a intervale de deux secondes, il se peut que le chronométrie devienne instable sitot avant I'arrêt complèt de la montre.

REGLAGE DE L'HEURE/CALENDRIER

• Ne réglez pas la date entre 9:00 du soit et 1:00 du matin, car elle ne changerait pas correctement. S'il est nécessaire de régler la date pendant cette période, retirez la couronne au second déclic et tournez-la dans le sens anti-horaire pour dépasser 1:00 du matin. Repoussez alors la couronne au premier déclic pour régler la date, puis ajustez à nouveau la montre à l'heure correcte.
  Lors du reglage de I'aiguille des heures, assurez-vous que le reglage AM/PM (avant/apres-midi) est correct. La montre est ainsi conque que le calendrier change une fois toutes les 24 heures. Tournez les aiguilles au-delà du repère de 12 heures pour savoir si la montre est reglee pour la période avant midi (AM) ou après midi (PM). Si la date change, c'est que la montre est reglee pour la période avant midi. Si elle ne change pas, elle l'est pour la période après midi.
  Lors du reglage de I'aiguille des minutes, avance-la de 4 a 5 minutes au-delà de la minute voulue, puis revenze à la minute exacte.
  Lors du reglage de l'heure, assurez-vous que la trotteuse se deplace a intervalle d'une seconde.
• Il est nécessaire d'ajuster la date à la fin de février et des mois de 30 jours. Dans ce cas, retirez la couronne au premier décid et tournez-la dans le sens anti-horaire jusqu'à apparition de la date appropriée.

CHRONOGRAPHE

• Vous constatérez sans doute que l'action des boutons de cette montre est plus durable que celle des montres conventionnelles. Ceci est dû à une construction spéciale, nécessaire au fonctionnement du chronopagème et il ne s'agit donc pas d'une anomalie.
• Pendant l'utilisation du chronopagre, la montre consomme entre 5 et 6 fois plus de courant que pendant l'affichage horsere habituel. Par conscience, avant d'utiliser le chronopagre, assurez-vous que la montre est suffisamment rechargede.
  Si you continuz d'utiliser le chronographe, alors que sa trotteuse se déplace a intervalle de deux secondes, la montre cessera de fonctionner en 45 minutes environ.
  Aprevo haonfonned 48 minuts,he chronographe s'arre automatquen. Si aiguelles minuts du CHRONOGRAPHE s'arrte au-delà de l'indicateur de 45 minutes, réinitialisez le chronographe avant son utilisation suivante.
• Pendant que le chronopagè est en service, une pression sur le bouton B ramène le chronopagè à zéro. Par consécutif, prénez garde d'appuyer sur le bouton B par erreur.
• N'appuyez pas en même temps sur les boutons A et B et n'appuyez pas sur un de ces deux boutons en maintainant l'autre enforcé, car ceci provoquerait une defaillance.

FICHE TECHNIQUE

1 Fréquence de l'oscillateur au quartz 32.768 Hz (Hertz = Cycles par seconde)
2 Gain/perte (moyenne mensuelle) Moins de 15 secondes (la montre étant portée au poignet dans la plage de température normale de 5 à 35^ ) (de 41^ à 95^ )
3 Plage de tempereature d'utilisation De -10^ a +60^ (de 14^ a 140^ )
4 Système d'entrainment Moteur pas à pas, 2 pieces
5 Systeme d'affichage Heure Aiguilles des heures, minutes et secondes

Date Affichée par un chiffre.
Chronographé Aiguilles des minutes et 1/5e de seconde.

Le chronographé mesure jusqu'à 45 minutes en unités de 1/5e de seconde.

6 Fonctions supplémentaires. Fonction d'avertissement d'épuration et fonction de prévention de surcharge
7 Autonomie après recharge Pleine charge Environ 5 mois (si le chronoprophe est utilisé 45 minutes par jour)
Aprés que la trotteuse se déplace Environ 12 heures (si le chronoprophe n'est pas utilis

8 Unité accumulatrice d'électricité KINETIC .... Type bouton, 1 piece
9 Circuit intégré ... Circuit C-MOS, 1 piece
10 Système générateur d'énergie. Généatrice CA miniaturisée

• Spécifications sujettes à changement sans préavis en raison d'améliorations éventuelles du produit.
