2555 - Tronçonneuse POULAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tronçonneuse à essence
Marque	POULAN
Modèle	2555
Longueur de la barre guide	18 pouces (45,7 cm)
Alimentation	Mélange essence sans plomb et huile 2 temps, ratio 40:1 (95 ml d'huile pour 4 L d'essence)
Capacité du réservoir de carburant	Environ 0,5 L (estimation)
Capacité du réservoir d'huile de chaîne	Environ 0,2 L (estimation)
Lubrification de la chaîne	Automatique, réglable
Frein de chaîne	Oui, à inertie et manuel
Système anti-recul	Barre à recul réduit et chaîne à recul réduit
Allumage	Électronique, fixe
Bougie	Champion RCJ-7Y, écartement 0,6 mm
Filtre à air	Lavable à l'eau savonneuse
Niveau sonore	Non spécifié, porter une protection auditive
Poids	Environ 5,5 kg (estimation)
Garantie	1 an usage domestique, 60 jours professionnel
Entretien courant	Nettoyer le filtre à air toutes les 5 heures, le silencieux toutes les 25 heures
Sécurité	Port obligatoire d'équipement de protection (lunettes, casque, gants, etc.), utilisation à deux mains
Pièces détachées recommandées	Utiliser exclusivement des pièces et accessoires Poulan®

FOIRE AUX QUESTIONS - 2555 POULAN

Comment démarrer le moteur à froid ?

Placez l'interrupteur sur ON, tirez le levier de l'étrangleur/ralenti rapide en position FULL CHOKE, pressez la poire d'amorçage 6 fois, puis tirez la corde de démarreur 5 fois. Passez ensuite en position HALF CHOKE et tirez jusqu'au démarrage. Laissez chauffer 5 secondes avant d'utiliser.

Comment régler la tension de la chaîne ?

Desserrez les écrous du frein de chaîne. Tournez la vis de réglage dans le sens horaire pour tendre, antihoraire pour détendre. La chaîne doit pouvoir tourner librement sans être lâche. Serrez les écrous après réglage.

Quel mélange de carburant utiliser ?

Utilisez un mélange d'essence sans plomb et d'huile 2 temps de qualité, dans un rapport 40:1. Ajoutez 95 ml d'huile pour 4 L d'essence. N'utilisez pas d'huile pour automobile.

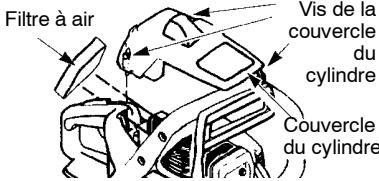

Comment nettoyer le filtre à air ?

Dévissez les 3 vis de la calotte du cylindre, retirez le filtre. Nettoyez-le à l'eau savonneuse chaude, rincez et laissez sécher à l'air. Huilez légèrement avec de l'huile 2 temps avant de remonter.

Que faire si la chaîne ne s'arrête pas au ralenti ?

Le ralenti est trop rapide. Tournez la vis de ralenti (marquée T) dans le sens antihoraire pour réduire la vitesse jusqu'à ce que la chaîne ne tourne plus.

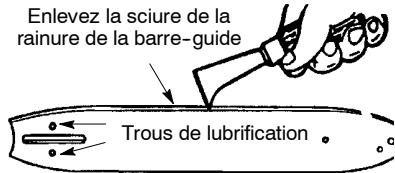

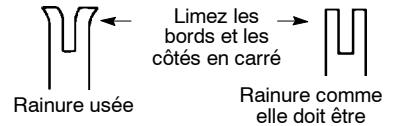

Comment entretenir la barre guide ?

Après chaque utilisation, nettoyez la rainure de la barre et le trou d'huile. Limez les bavures avec une lime plate. Remplacez la barre si elle est usée ou endommagée.

Comment actionner le frein de chaîne ?

Le frein s'actionne automatiquement en cas de recul, ou manuellement en poussant le protège-main vers l'avant. Pour le désactiver, tirez le protège-main vers l'anse avant.

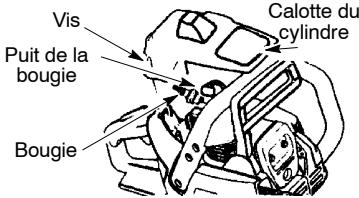

Quelle bougie utiliser et comment la remplacer ?

Utilisez une bougie Champion RCJ-7Y avec un écartement de 0,6 mm. Remplacez-la annuellement. Serrez-la avec une clé de 19 mm.

Comment stocker la tronçonneuse pour une longue période ?

Videz le réservoir de carburant, faites tourner le moteur jusqu'à ce qu'il s'arrête. Nettoyez l'appareil, rangez-le dans un endroit sec et ventilé, hors de portée des enfants.

Que faire si le moteur ne démarre pas ?

Vérifiez que l'interrupteur est sur ON, que le réservoir contient du mélange frais, et que la bougie n'est pas encrassée. Si le moteur est noyé, placez l'étrangleur en position OFF CHOKE et suivez la procédure de démarrage à chaud.

MODE D'EMPLOI 2555 POULAN

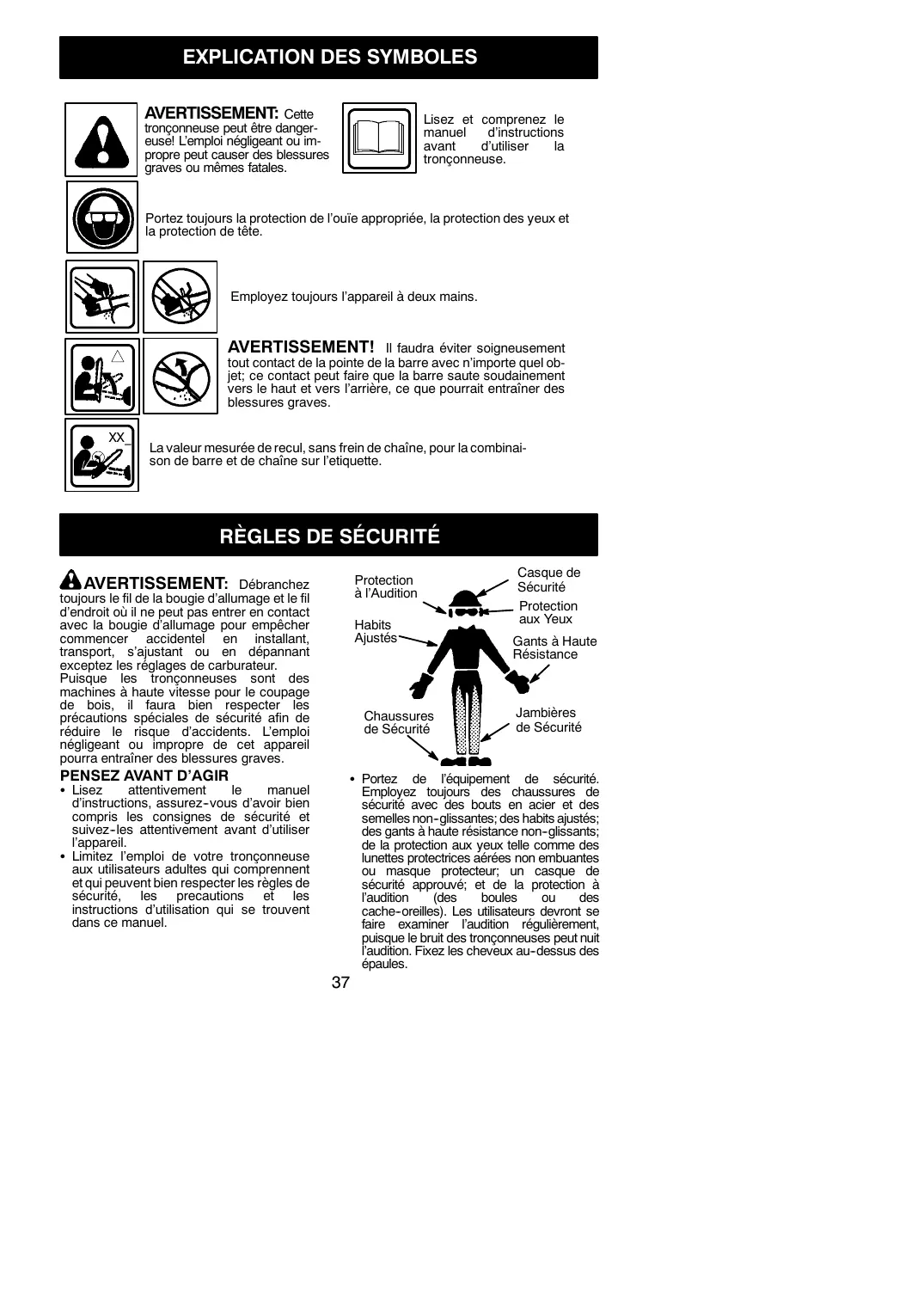

AVERTISSEMENT: Cette tronconneuse peut être dangereuse! L'emploi négligent ou impropre peut causer des blessures graves ou même fatales.

Lisez et comprenez le manuel d'instructions avant d'utiliser la tronconneuse.

Portez toujours la protection de l'ouïe appropriée, la protection des yeux et la protection de tête.

Employez toujours l'appareil à deux mains.

AVERTISSEMENT! Il faudra éviter soigneusement tout contact de la pointe de la barre avec n'importe quel objet; ce contact peut faire que la barre saute soudainement vers le haut et vers l'arrière, ce qui pourrait entraîner des blessures graves.

La valeur mesurée de recul, sans frein de chaîne, pour la combinaison de barre et de chaîne sur l'étiquette.

Règles de sécurité

AVERTISSEMENT: Débranche toujours le fil de la bougie d'allumage et le fil d'entretien où il ne peut pas entrer en contact avec la bougie d'allumage pour empêcher commencer accidentel en installant, transport, s'ajustant ou en dépannant exceptés les réglages de carburateur. Puisque les tronçonneuses sont des machines à haute vitesse pour le coupage de bois, il faudra bien respecter les précautions spéciales de sécurité afin de réduire le risque d'accidents. L'emploi négligent ou propre de cet appareil pourra entrainer des blessures graves.

• Lisez attentivement le manuel d'instructions, assurez-vous d'avoir bien compris les consignes de sécurité et suivez-les attentivement avant d'utiliser l'appareil.
• Limitez l'emploi de votre tronconienne aux utilisateurs adults qui comprennent et qui peuvent bien respecter les règles de sécurité, les précautions et les instructions d'utilisation qui se trouvent dans ce manuel.

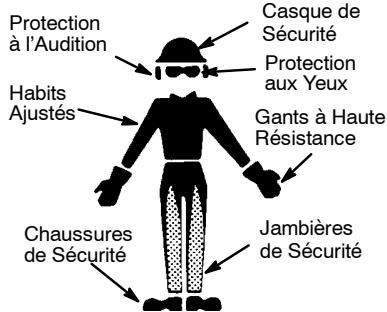

• Portez de l'équipement de sécurité. Employez des chaussures de sécurité avec des bouts en acier et des semelles non-glissantes ; des habits ajustés ; des gants à haute résistance non-glissants ; de la protection aux yeux telle que des lunettes protectrices aérées non embuées ou masque protecteur ; un casque de sécurité approuvé ; et de la protection à l'audition (des boules ou des cache-oreilles). Les utilisateurs devront se faire examiner l'audition régulièrement, puisque le bruit des tronconnières peut nuire l'audition. Fixez les cheveux au-dessus des épaules.

Tenez toutes les parties du corps éloignées de la chaîne quand le moteur est en marche. Tenez les enfants, les passants et les animaux éloignés d'au moins 10 mètres (30 pieds) de l'espace de travail ou quand vous mettez l'appareil en marche. - Ne maniez pas ni utilisez pas la tronconneuse quand vous êtes fatigué, malade, bouleversé ou si vous avez cru pris de l'alcool, des drogues ou des médicaments. Il faudra que vous soyez en bonne condition physique et mentalement vigilant. Si vous souffrez d'une condition de santé qui pourrait s'aggraver en raison de travail ardu, consultez votre médecin. Planifiez soigneusement à l'avance votre travail de coupe. Ne commencez pas à couper sans avoir débarrassé l'espace de travail et sans avoir une surface stable pour vous tenir et, lorsquvous abattez des arbres, un chemin de retraite.

Utilisez la tronconneuse respectant les besoins de sécurité

• N'employez pas l'appareil à une main seule, puisque cela peut entraîner des blessures graves à l'utilisateur, aux assistants, aux passants. Les tronçonneuses demandent l'utilisation à deux mains à tout moment. Utilisez l'appareil exclusivement dans les endroits extérieurs bien aérés.
• N'employez pas l'appareil debout ou assis sur une échelle ou un arbre. Assurez-vous que la chaîne ne va pas toucher quoi que ce soit tandis que vous mettez l'appareil en marche. Ne tentez jamais de mettre le moteur en marche avec la barre dans le trou. N'exercez aucune pression sur la tronçonneuse à la fin d'une coupure. La pression pourrait vous faire perdre le contrôle lorsque la coupure est achevée.
• Arrêtez le moteur avant de déposer l'appareil. N'employez pas l'appareil qui est endommagé, incorrectement ajusté, ou pas complètement et solidement réuni. Substituez toujours la barre, la chaîne, le protège-main, ou le frein à chaînes immédiatement s'il devient endommagé, cassé ou est autrement retiré.
• Lorsque vous transporterez l'appareil, faites-le toujours avec le moteur arrêté, le silencieux éloigné du corps et la barre et la chaîne à l'arrière, couverts d'un fourreau.

TENEZ Toujours la tronconnune use en BON ETAT de fonctionnement

• Tout service à la tronconneuse devra être fait par un Autorisé de Service après-vente, sauf les services décrits dans la section de service de ce manuel. Par exemple, au cas où des outils incorrects sont employés pour enlever ou serrer le volant lors de faire un service à l'embrayage, cela peut entraîner des dommages structuraux au volant, qui pourrait donc éclater.

Assurez-vous que la chaine s'arrête quand l'accélérateur est déclenché. Le réglage est précis dans RÉGLAGE DU CARBURATEUR. - Ne modifiez jamais l'appareil en quoi que ce soit. Tenez toujours les anses sèches, nettes et dépourvues d'huile ou de carburant. Tenez les bouchons et les fermoires soigneusement fermés. - Employez exclusivement les accessoires et les pièces de rechange Poulan® recommends.

MANIEZ le carburant avec SOIN

• Ne fumez pas alors que vous maniez le carburant ou employez la tronconneuse.
• Éliminez toutes les sources d'étincelles et de flammes dans les endroits où l'on mêle ou verse le carburant. Il ne devrait y avoir ni fumée, ni flammes ouvertes, ni travail qui pourrait causer des étincelles. Permettez au moteur de se refroidir avant d'ajouter le carburant au réservoir.
• Mêlez et versez le carburant dehors, en utilisant un récipient de carburant approuvé et étiqueté. Essuyez tous les déversements de carburant. Éloignez-vous au moins de 3 mètres (10 pieds) de l'endroit de ravitaillage avant de mettre le moteur en marche.
• Arrêtez le moteur et laissez l'appareil se refroidir dans un endroit non-combustible, pas sur des feuilles sèches, de la paille, du papier, etc. Enlevez le bouchon du carburant lentement et ravitailllez l'appareil.
• Gardez l'appareil dans un endroit frais, sec et bien aéré où les vapeurs du carburant ne peuvent pas atteindre des étincelles ou des flammes nues des chauffeurs d'eau, des moteurs ou des interrupteurs électriques, le chauffage central, etc.

RECUL

A AVENTISSEMENT: Evitez le recul qui peut entraîner des blessures graves. Le Recul est le mouvement vers l'arrière et/ou le haut de la barre-guide qui se produit quand la partie de la chaine du haut du bout de la barre-guide entre en contact avec tout objet, tel qu'une autre bùche ou branche, ou quand le bois se refère et pince la chaine de la tronconneuse dans la coupe. Entre en contact avec un objet étranger qui se trouve dans le bois peut également avoir comme conséquence la perte de commande à tronconneuse.

• Le Recul de Rotation peut se produire quand la chaîne en mouvement entre en contact avec un objet à l'extrémité supérieure du bout de la barre-guide. Ce contact peut enfoncer la chaîne dans cet obje
• Le Pincement-Recul peut se produit quand le bois se réferme et pince la chaîne en mouvement dans la coupe, le long du bout de la barre-guide et la chaîne s'arrête soudainement. Cet arrêt soudain de la chaîne cause un renversement de la force de la chaîne utilisée pour couper le bois et projette la tronconneuse dans la direction inverse de la rotation de la chaîne. La tronconneuse directement vers l'utiliseur.
• Le retrait peut se produire quand la chaîne en mouvement entre en contact avec un objet étranger qui se trouve dans le bois, le long du bas tire la tronconneuse en avant et loin de l'opérateur et pourrait facilement faire détruire l'opérateur la commande de la tronconneuse.

Évitez le pincement-recul:

• Soyez très vigilant des situations ou des obstructions qui pourraient faire serrer la partie supérieure ou autrement arrêter la chaîne.
• Ne coupe pas plus d'un rondin à la fois.
• Ne tordez pas la tronconneuse lorsque vous l'enlevez d'une coupure ascendante lorsque vous sectionnez des rondins.

Évitez les rétractations:

• Quand vous commencez la coupe, assurez-vous toujours que le moteur est à pleine vitesse et que le châssis de la tronconneuse est contre le bois.
• Employez des cales en plastique ou bois, jamais en métal, pour tenir la coupure ouverte.

Direction de recul

Dégager l'endroit du travail

Réduisez la probabilite de RECURL

• Soyez toujours conscient de la possibilité de recul. Avec une compréhension basique du recul, vous pourrez réduire la surprise qui contribue aux accidents.
• Ne permette jamais que la chaîne, étant en mouvement, touche n'importe quel objet à la pointe de la barre. Tenez l'espace de travail débarrassé des obstructions tels que les autres arbres, les branches, les pierres, les clôtures, les souches, etc. Eliminez ou

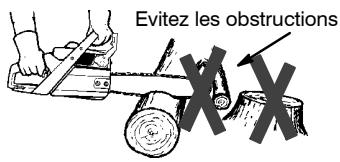

Évitez toute obstruction que la chaîne pourrait toucher pendant la coupure. En coupant les branches, ne laissez pas la barre-guide contacter le branchement ou autres objets au regard de lui.

• Maintenez la chaîne tranchante et avec la tension correcte. Les chaînes lâches ou émoussées peuvent augmenter les possibilités de recul. Respectez les instructions du fabriquant à l'égard d'aiguisement de la chaîne et les instructions d'entretien. Vérifiez la tension régulièrement, mais jamais avec le moteur en marche. Assurez-vous que les écrous du frein de chaîne sont bien ajustés.
• Commencez et continuez la coupure avec l'accélération à fond. Si la chaîne tourne à une vitesse moindre que le maximum, il existe une possibilité plus grande de recul.
• Ne coupez qu'un rondin à la fois.
• Soyez extrêmement soigneux en rentrant dans une coupure déjà commencée.
• Ne tenez pas commencer les coupures avec la pointe de la barre (coupure de percute).
• Prenez garde aux rondins glissants et aux autres forces qui pourraient fermer la coupure et serrer la chaîne ou tomber sur elle.
• Employez la barre au recul réduit et la chaîne au recul réduit spécifiées.

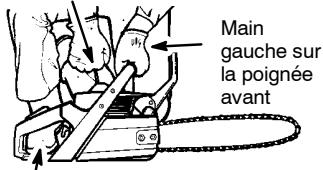

Maintenez le controle

Tenez-vous debout légèrement à gauche de la tronconneuse.

N'inversez jamais les positions des mains.

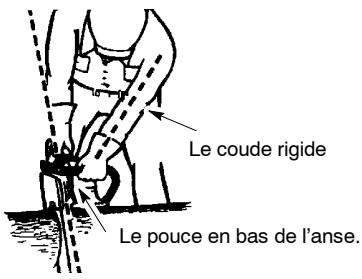

Le pouce en bas de l'anse.

• Serrez fortement la tronconneuse avec les deux mains afin de maintenir le contrôle. Ne laissez pas. Serrez l'anse d'arrière avec la main droite, que vous soyez droitier ou gaucher. Tenez les doigts de la main gauche autour de, avec le pouce en
• ière. N'inversez jamais les positions des mains, quelle que soit la coupe. Tenez-vous avec le poids distribué également entre les deux pieds. Tenez-vous légèrement à gauche de la tronçonneuse afin d'éviter que le corps soit en ligne droite avec la chaîne.
• Ne vous penchez pas. Vous pourrez perdre l'équilibre et le contrôle.
• Ne coupez pas plus haut que les épaules. Il est très difficile de maintenir le contrôle de la tronconneuse quand elle est plus haut que les épaules.

Dispositifs de sécurité dans le RECUR

A VARIATISSEMENT: Les dispositifs suivants ont été inclus dans votre tronçonneuse afin de réduire le danger de recul. Néanmoins, de tels dispositifs n'éliminent pas complètement ce danger. Ne vous confiez pas aux dispositifs de sécurité. Respectez toutes les règles de sécurité afin d'éviter le recul et les autres forces qui peuvent causer des blessures graves. - La barre au recul réduit, conçue avec une pointe de rayon court qui réduit les dimensions de la zone de danger de recul dans la pointe de la barre. Ce type de barre réduit de façon significative le nombre et la gravité des reculs aux tests faits en conformité avec ANSI B175.1.

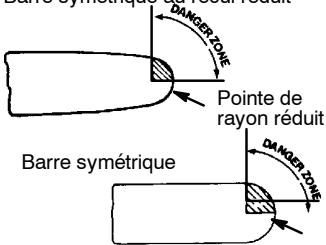

Barre symétrique au recul réduit Pointe de rayon large

La chaîne au recul réduit satisfait les demandes de performance aux tests d'un échantillon représentatif des tronconiennes avec déplacement de 3,8 pouces cubiques spécifiés dans ANSI B175.1.

Indicateur de Profondeur de Forme Spéciale Maillon Protecteur Allongé Détourne la force du recul et permet que le bois entre graduellement dans le coupe

• Protecteur de main d'avant : conçu pour réduire la capacité que votre main gauche touche la chaîne si vous lâchez l'anse accidentellement.
• La position des anses d'avant et d'arrière, conçue avec distance entre les deux et en ligne. La séparation et la position en ligne offertes par cette conception coopèrent pour donner de l'équilibre et de la résistance dans le contrôle du pivotement de la tronçonneuse vers l'utilisateur dans le cas de recul.

FREIN De CHAINE et ANGLE CKA (ANGLE calcule de RECUL de la CHAINE)

Frein de chaîne, conçu pour arrêter la chaîne en cas de recul.

A VARIATION: NOUS N'EXPRIMONS PAS ET VOUS NE DEVEZ PAS SUPPOSER QUE LE FREIN DE CHAINE VOUS PROTEGERA DANS LE CAS DE RECUR. Le recul est une action rapipe comme un éclair qui jette en arrêté et en l'air la barre et la chaîne rotative vers l'opérateur. Le recul peut être cause en permettant le contact de l'extrémité de barre dans la zone de danger avec n'importe que ql object dur. Il peut être cause aussi en pincant la chaîne le long du haut du barre-guide. Cette action peut pousser le barre rapidement en arrière vers l'opérateur. L'un ou l'autre de ces événements peut vous faire perdre le contrôle de la tronconenne, ce qui peut produit des blessures sérieues ou même la mort. NE VOUS REPOSEZ PAS SUR N'IMPÔTURE QUE DEL DISPOSITIF INCORPORÉ DANS VOTRE TRONCONNEUSE. VOUS DEVEZ UTILISER LA TRONCONNEUSE CORRECTEMENT ET AVEC SOIN POUR EVITER LE RECURL. Les barres à recul réduit et les chaînes à recul réduit bas réduisent le chance et la grandeur du recul; ils sont donc recommends. Notre tronconenne a une chaîne et une barre à faible recul en tant qu'équipment d'origine. Sur un frein à chaînes devraient être dépannes par un distributeur de service autorisé. Prenez votre unité à l'endetroit de l'achat si acheté d'un distributeur de service, ou au marchand principal autorisé le plus proche de service.

• Si le bout touche un objet, des étincelles peuvent être produites et la direction peut être INVERSEE, renvoyant le chaîne en haut et en arrêt vers l'utilisateur.
• Si la chaîne est bloquée au niveau du chaîne, il peut sauter rapidement en arrière en direction de l'utilisateur.
• Ces deux manœuvres peuvent vous faire perdre le contrôle de la tronconneuse.

AVERTISSEMENT: L'angle compté de recul (CKA) sur toute tronconneuse et dans la liste ci-dessous représenté l'angle de recul qu'auront vos combinaisons de barre et chaîne quand elles seront testées en conformité avec les

critères CSA et ANSI. Au moment d'acheter barre et chaîne de rechange, les valeurs CKA les plus basses devront être considérées. Les valeurs CKA plus basses représentent les angles ayant moins de danger pour l'utilisateur, tandis que les valeurs plus hautes représentent des angles plus grands et des énergies plus fortes. Les angles comptés représentés dans la rubrique non-actionné indiquent l'énergie totale et l'angle associé sans actionner le frein de chaîne pendant le recul. L'angle actionné représente les temps d'arrêt relatif à l'angle d'actionnement du frein de chaîne et l'angle consécutif de recul de la tronconneuse.

La combinaison suivante de barre et chaîne correspond aux normes sur le recul CSA Z62.1, Z62.3 et ANSI B175.1. L'utilisation lorsqu'elle est utilisée avec les tronçonneuses individuées dans ce manuel. N'utilise pas de combinaisons de barre et de chaîne différentes que celles individuées dans ce manuel, car elles risqueraient de ne pas correspondre aux critères CKA selon les normes.

Tableau d'Angle Computed de Recul - CKA

MODELE	BARRE		CHAîNE P/N°	Angle calculé sans frein de chaîne
	Pièce	Longueur
2250	952044368	14"	952051209	24°
2250/2450	952044370	16"	952051211	19°
2450/2550/2555	952044418	18"	952051338	14°

REMARQUE: Si cette tronconienne doit être utilisée pour l'abattement d'arbres, un frein de chaîne est exigé et ne sera pas retiré ou ne sera pas autrement invalidé pour être conforme aux règles OSHA fédérales pour l'abattement d'arbres.

AVIS DE SÉCURITÉ: L'exposition aux vibrations à travers l'utilisation prolongée d'outils à moteur d'essence serrés dans les mains peut causer des dommages aux vaisseaux sanguins ou aux nerfs dans les doigts, les mains et les articulations des personnes qui sont sujettes aux maladies de la circulation ou aux enflures anormales. L'utilisation prolongée au temps froid a été reliée aux dommages des vaisseaux sanguins dans des personnes qui autrement ont une bonne sensation. Si vous avez des symptômes tels que l'engourdissement, la douleur, manque de force, changement de couleur ou texture de la peau, ou perte de sensation dans les doigts, les mains ou les articulations, arrêtez l'utilisation de cet appareil et consultez un médecin. Les systèmes anti-vibration ne peuvent pas garantir que ce type de problèmes sera évité. Les utilisateurs qui travaillent avec les outils à moteur continuellement devront surveiller leur condition physique, et la condition de l'appareil, soigneusement.

AVIS SPÉCIAL: Voiture tronconneuse vient équipée d'un silencieux limiteur de température et un écran anti-étincelles afin de satisfaire les conditions des codes de Californie 4442 et 4443. Toutes les terres fiscales boisées et les états de Californie, Idaho, Maine, Minnesota, Nouvelle Jersey, Oregon et Washington exigent par loi un écran anti-étincelles dans beaucoup de moteurs de combustion interne. Si vous utilisez une tronconneuse ou il y a de telles règles, vous êtes juridiquement responsable du maintien de ces pièces. Le manque de ces conditions est une violation de la loi. Voir la section SERVICE.

Tout défaut de respecter tous les avertissements et règles de sécurité peut entraîner des blessures graves. Dans des situations qui ne sont pas couvertes dans ce manuel, soyez prudent(e) et faites préuve de bon sens. Si vous avez besoin d'aide, mettez-vous en rapport avec le distributeur autorisé de service ou l'ame al numero 1-800-554-6723.

NORMES: Cet appareil est homologué par Underwriter's Laboratories, Inc., comme se conformant à la:

ANSI B175.1-2000 Norme Nationale Américaine pour les outils motrice - tronconneuse à essence - réglementation sur la sécurité

CSA Z62.1-03 La Sécurité et Santé de l'utilisateur de la Tronconneuse

CSA Z62.3-96 La Sécurité et Santé de l'utilisateur en ce qui Concerne le Recul de la Tronconneuse

Montage

Il est conseillé de porter des gants de protection (non fournis) lors du montage.

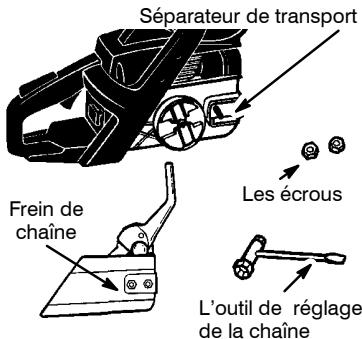

INSTALLATION DE LA BARRE ET LA CHAINE (Si elles n'ont pas ete déjà installées)

AVERTISSEMENT: Verifiez chaque pas du montage si vous avez reçu l'appareil déjà monté. Employez toujours des gants quand vous maniez la chaîne. La chaîne est tranchante et peut vous blesser même quand elle n'est pas en mouvement.

1. Desserrez et enlevez les écrous du frein de chaîne et enlevez le frein de chaîne de la tronconneuse.
2. Enlevez le séparateur d'emballage en plastique et recyclez-le.

1. Il y a une goupille et une vis de réglage employées pour régler la tension de la chaîne. Il est très important dans le montage de la barre que la goupille qui se trouve sur la vis de réglage soit alignée avec un trou qui se trouve dans la barre. Quand on fait tourner la vis, la goupille monte et descend par la vis. Trouvez ce réglage avant d'instruire la barre dans l'appareil. Voir l'illustration qui suit.

Réglage du frein de la chaîne

1. À la main, tournez la vis de réglage dans le sens contraire de l'horloge pour déplacer la goupille de réglage jusqu'à ce qu'elle touche la butée. Cela permet à la goupille d'être près de la bonne position.

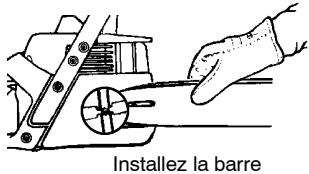

2. Gissez la barre-guide derrière le tambour de l'embrayage jusqu'à ce qu'elle bute contre le pignon du tambour de l'embrayage.

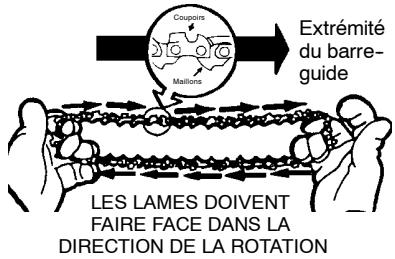

1. Enlevez la chaîne de son emballage avec soin et tenez-la avec les coupoirs tel qu'indiqué.

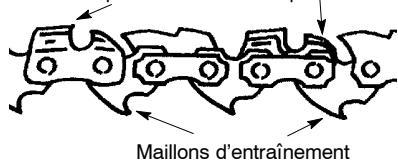

Coupoirs Indicateur de profondeur

Placez la chaîne sur le pignon

1. Placez la chaîne dans le pignon situé derrière le tambour d'embrayage. Mettez la chaîne entre les dents du pignon.
2. Introduisez les bas des maillons d'entrainement entre les dents du pignon en la embout de la barre-guide.
3. Introduisez les maillons d'entrainement dans la rainure de la barre-guide.
4. Tirez la barre-guide vers l'avant jusqu'à ce que la chaîne soit bien dans la rainure de la barre-guide. Assurez-vous que tous les maillons d'entrainement sont dans la rainure de la barre-guide.
5. Installez maintenant le frein de chaîne en vous assurant que la goupille de réglage est dans le trou inférieur de la barre-guide. Souvenez-vous que cette goupille fait bouger vers l'avant et arrêter la barre-guide quand vous tournez le vis.
6. Installez les écrous de la frein de chaîne et ajustez-les avec les doigts. Après avoir tensionné la chaîne, il faudra ajuster les écrous de la frein de chaîne.

TENSION DE LA CHAINE (y compris les apparciels avec la CHAINE deja installée)

REMARQUE: Tandis que vous reglez la tension de la chaine, assurez-vous que les écrous du frein de chaine ont été ajustés seulement avec les doigts. Si l'on tente de regler la tension de la chaine avec les écrous bien ajustés, on pourrait endommager l'appareil.

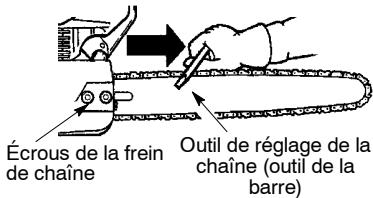

Vérification de la tension:

Employez l'extrémité de tournevis de l'outil de réglage à chaîne (outil de la barre) pour déplacer la chaîne autour de la barre. Si la chaîne ne tourne pas, elle est trop serrée. Si elle est trop lâche, elleendra en bas de la barre.

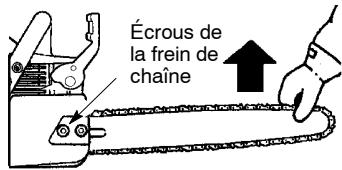

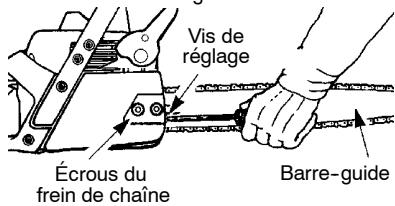

Réglage de la tension:

La tension de la chaîne est très importante. La chaîne s'étend avec l'usage, spécialement pendant les premières fois que la tronconneuse est employée. Vérifiez la tension de la chaîne chaque fois que vous utilisez l'appareil et chaque fois que vous laitez. On fait le réglage en desserrant les écrous de la barre et en faisant tourner la vis de réglage 90° pendant qu'on hausse la barre. Si la chaîne est trop tensionnée, faites tourner la vis 90° dans le sens inverse des aiguilles d'une montre. - Si la chaîne est trop lâche, tournez la vis 90° dans le sens des aiguilles d'une montre.

Vis de réglage - 1/4 de tour

• Haussez la pointe de la barre et ajustez les écrous avec l'outil.
• Vérifiez, encore une fois, la tension de la chaîne.

Sile

La tronconneuse est fonctionnée avec une chaîne lâche, la chaîne pourrait sauter de la barre et du résultat dans les blessures graves.

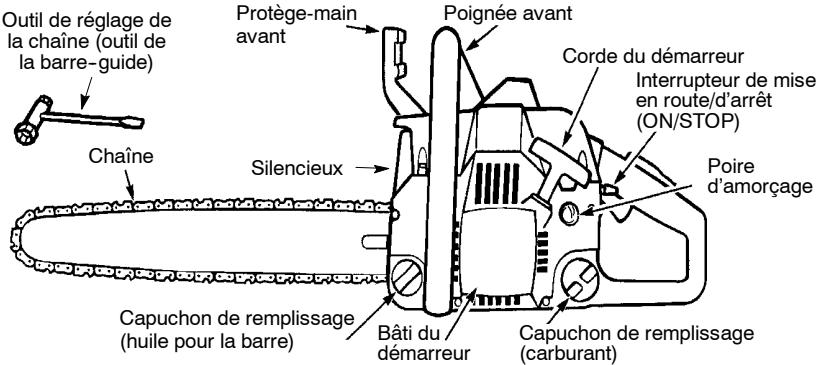

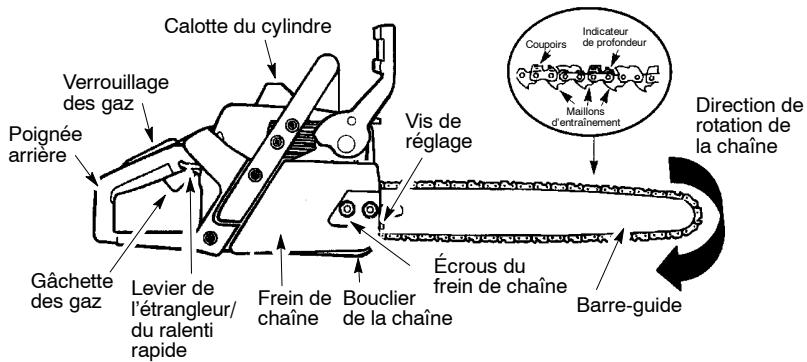

Familiarisez-vous avec votre tronconneuse

AVANT D'UTILISER VOTRE TRONÇONNEUSE, LISEZ BIEN CE MANUEL ET LES RÈGLES DE SÉCURITÉ. Comparez les illustrations à votre outil pour voir où se trouvent les commandes et les réglages. Conservez ce manuel pour vous y reporter plus tard.

Interrupteur de mise en route/d'arrét (on/stop)

Le INTERRUPEUR DE MISE EN ROUTE/D'ARRÉT (ON/STOP) est utilisé pour arrêter le moteur.

Gachette des gaz

La gachette des gaz contrôle la vitesse du moteur.

Verrouillage des gaz

Le VERROUILAGE DES GAZ doit être pressé avant de pouvoir presser la gachette des gaz. Il évite les démarrages accidentels.

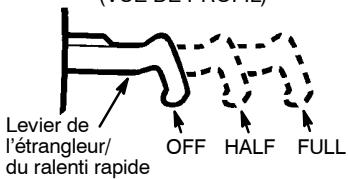

LEVIER De l'etrangleur/duralenti RAPIDE

Pour le démarrage d'un moteur froid ou après un nouveau remplissage de carburant, l'étrangleur et le ralenti rapide sont déclenchés en tirant à fond le LEVIER DE L'ETRANGLEUR/DU RALENTI RAPIDE. L'étrangleur fournit du carburant supplémentaire au moteur lors d'un démarrage à froid.

POIRE D'amorcage

EI POIRE D'AMORCAGE fait circuler le carburant pour l'amener au carburateur et accelerer le demarrage.

Ravitaillement du moteur

Il est certifié que ce moteur fonctionnera avec de l'essence sans plomb. Avant d'utiliser l'appareil, vous devrez mélanger l'essence à une synthétique huile de bonne qualité pour les moteurs à 2 temps refroidis à air spécifiée pour les melanges à 40:1. Nous recommendans l'huile Poulan/Weed Eater. La proportion de melange est de 40 à 1 et est obtenu en utilisant 95 ml d'huile par 4 litres d'essence sans plomb. Inclus avec cette tronçonneuse est un écipient de 95 ml d'huile. Versez le contenu entier de ce écipient dans 4 litres d'essence pour réaliser le melange approprié de carburant. N'UTILISZ PAS d'huiles pour automobiles ni pour bateaux. Elles peuvent endommager le moteur. Lors du melange du carburant, suivez les instructions imprimées sur le contenant. Àpès avoir ajouté l'essence, secouze le contenant pendant un moment pour vous assurer d'un parfait melange. Avant de replirre votre appliceel, lisez et respectez toutes les règles de sécurité du carburant.

Lubrification de la CHAINE et de la BARRE

La barre et la chaîne ont besoin de lubrication continue. La lubrication est fournie par un système de lubrication

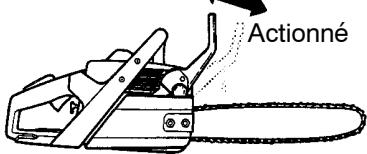

FREIN De CHAINE

Le FREIN DE CHAINE concu pour arrêter la chaine en cas du recul. Le frein de chaine est actionné automatiquement en cas du recul. Le frein de chaine est actionné manuellement si le protecteur de main est poussé en avant. Si le frein est déjà actionné, on peut le désactionner en tirant le protecteur de main vers l'anse d'avant autant que possible.

Tension de la CHAIN

Il est normal qu'une chaîne neuve se détende durant les 15 premières minutes d'utilisation. Vous devez vérifier souvent la tension de leur chaîne. Voir TENSION DE LA CHAINE dans la section des MONTAGE.

AVERTISSEMENT: Le silencieux est très chaud pendant et après utilisation. Ne touchez pas le silencieux ou ne permettez pas au matériel qui est combustible (sèche herbe, carburant) d'entrer en contact avec le silencieux.

automatique quand le réservoir d'huile est maintenu rempli. Le manque d'huile détruira la barre et la chaîne rapidement. Le manque d'huile causera surchauffement qui se pourra détecter par la fumée qui sort de la chaîne et/ou par la décoloration de la barre. Quand la température est sous zéro, l'huile devient plus épaisse, donc il faudra la diluer avec un peu (5 à 10%) de gazole N° 1 ou pétrole. L'huile de barre et chaîne doit courir librement.

L'huile Poulan® de barre et chaîne est formulée pour protégerr votre appareil contre les dégâts excessifs causés par la chaleur et la friction et telle résiste à la perte d'épaisseur à hautes températures. Si l'huile Poulan® de barre et chaîne n'est pas disponible, utilisez une bonne huile de la catégorie SAE 30.

• N'employez jamais d'huile usée.
• Arrêtez le moteur avant d'enlever les bouchons.

Important

Il a été prouvé que les carburants contenant de l'alcool (ou utilisant de l'éthanol ou du méthanol) peuvent attirer l'humidité qui entraîne la séparation du carburant et la formation d'acides durant le rangement. Les gaz acides peuvent endommager le dispositif du carburant d'un moteur. Pour éviter les problèmes de moteur, le dispositif du carburant doit être purgé avant de ranger l'outil pendant 30 jours ou plus. Videz le réservoir du carburant, faites démarrer le moteur et laissez-le tourner jusqu'à ce que les tuyaux de carburant et le carburateur soient vides. La saison suivante, utilisez du carburant frais. Pour plus de détails, voir la section ENTREPOSAGE.

A AVENTISSEMENT: La chaîne ne doit pas être en mouvement lorsque le moteur est au ralenti. Si c'est le cas, référez-vous à la partie intitulée REGLAGE DU CARBURATEUR dans ce mode d'emploi. Ne touche pas le pot d'échémpement; eciel pourait résultat en brûlée sérieue.

Pour arrêter le moteur, mettez l'interrupteur ON/STOP en position «STOP».

Pour démarrer le moteur, tenez bien la tronconneuse par terre comme illustré, la chaîne devra pouvoir tourner sans toucher d'autres objets.

Utilisez entre 15 pouces et 18 pouces de corde par tentative.

Tenez bien la tronconenneuse en place lors de chaque tentative

Poignée de la corde de mise en marche

Pied dans la poignée arrête

RENSEIGNEMENTS IMPORTANTS En tirant la corde, ne la tirez pas jusqu'au bout. Ceci peut faire casser la corde. Ne laissez pas la corde revenir violemment. Tennez la poignée en laissant la corde revenir doucement.

Lors d'un temps froid, démarrez votre appareil avec l'étrangleur en position FULL CHOKE. Laissez le moteur se réchauffer avant de presser la détente de l'étrangleur.

REMARQUE: N'utilisez pas pour couper le matériel quand le levier de l'étrangleur/du ralenti rapide est en position FULL CHOKE.

DEMARRAGE D'UN MOTEUR FROID (ou d'un moteur après épuissement du carburant)

REMARQUE: Pour les étapes suivantes, le juste réglage s'engage automatiquement quand le levier de l'étrangleur/du ralenti rapide est mis au maximum.

(Vue de profil)

INTERRUPTEUR ON/STOP

1. Mettez l'interrupteur ON/STOP en position «ON».
2. Tirez le levier de l'étrangleur/du ralenti rapide au maximum (dans la position «FULL CHOKÉ»).
3. Pressez lentement 6 fois la poire d'amorçage.
4. Avec la main droite, tirez rapidement la corde de démarreur 5 fois. Puis, procédez à l'étape suivante.

REMARQUE: Si le moteur pourrait sembler essayer de démarrer avant le 5ème tirage, arrêtez le tirage et procédez immédiatement à l'étape suivante. 5. Mettez le levier de l'étrangleur/du ralenti rapide dans la position «HALF CHOKE».

LEVIER DE L'ETRANGLEUR/ DU RALENTI RAPIDE (VUE DE PROFIL)

1. Avec la main droite, tirez rapidement la corde de démarreur jusqu'à ce que le moteur démarre.
2. Laissez le moteur tourner au ralenti accéléré pendant 5 secondes. APRÈS, pressez la gachette d'accélérateur puis lâchez-la pour que le moteur tourne au ralenti normal.

Demarrage d'un moteur CHAUD

1. Mettez l'interrupteur ON/STOP en position «ON»,
2. Tirez le levier de l'étrangleur/du ralenti rapide dans la position «HALF CHOKE».
3. Pressez lentement 6 fois la poire d'amorçage.
4. Avec la main droite, tirez rapidement la corde de démarreur jusqu'à ce que le moteur démarre.
5. Pressez la gachette d'accélérateur puis laissez-la pour que le moteur tourne au ralenti normal.

DIFFICULTÉS DE DEMARRAGE (ou d'un moteur noyé)

Il est possible que le moteur soit noyé s'il n'a pas démarré après 10 tentatives.

Pour vider un moteur noyé, mettez le levier de l'extrangleur/du ralenti rapide en position «OFF CHOKE» et puis suivez les consignes indiquées pour un moteur chaud. Il faut que l'interrupteur ON/STOP soit en position «ON».

Si le moteur est extrément noyé, il faudra peut-être plusieurs tentatives. Si le moteur ne démarre toujours pas, voyagez le TABLEAU DE DEPANNAGE ou téléphone au 1.800.554.6723.

FREIN De CHAINE

AVERTISSEMENT: Si le collier de frein est usé, il peut se casser lorsque le frein de chaîne est activé. Si le collier de frein est défectueux, le frein de chaîne n'arrête pas la chaîne. Le collier de frein devait être remplacé par un distributeur autorisé de service si une partie est usée moins de 0,5 mm (0,020 pouce) d'épaisseur. Un frein à chaînes devraient être dépannés par un distributeur de service autorisé. Prenez votre unité à l'endroit de l'achat si acheté d'un distributeur de service, ou au marchand principal autorisé le plus proche de service.

• Cet appareil est fourni d'un frein de chaîne conçu pour arrêter la chaîne en cas de recul.
• Le frein de chaîne inertie-lancé est actionné si le
• Si le frein est déjà actionné, on peut le désactionner en tirant le protecteur de main vers l'avant autant que possible.
• Pour pouvoir couper avec la tronconneuse, le frein doit être désactivé.

Désactionné

Contrôle de la fonction de freinage

ATTENTION: Vérifiez le frein de chaîne plusieurs fois par jour. Le moteur doit tourner en exécutant ce procédé. C'est le seul exemple quand la sierra devrait être placée sur la terre avec le fonctionnement de moteur.

Mettez la tronconneuse sur un endroit solide. Serrez la poignée arrière avec votre main droite et la poignée avant avec votre main gauche. Appliquez la vitesse maximum en appuyant entièrement le gaz. Enclenchez le frein de chaîne en faisant tourner votre poignet gauche contre le protège-main, sans lâcher la poignée avant. La chaîne devrait s'arrêter immédiatement.

Vérification de la force d'inertie

A VARTISSEMENT: Quand vous faites ce qui suit, le moteur doit être arrêté. Serrez la poignée arrière avec votre main droite et la poignée avant avec votre main gauche. Tenez la tronconnese à environ 35 cm (14 pouces) au dessus d'une souche ou d'untronçon ou de toute autre surface en bois. Relâchéze votre prise sur la poignée avant et utilisez le poids de la tronconneuse laissesez le dessus du barre la chute en avant et entreir en contact avec le troncon. Quand

l'extrémité de la barre frappe le tronçon, le frein devrait s'lancer.

Renseignements importants

• Verifiez la tension de la chaîne avant la première utilisation et après 1 minute de travail. Voir TENSION DE LA CHÂINE dans MONTAJE.
• Coupe bois seulement. Ne coupe pas métal, plastique, maçonnerie, matériel de construction qui ne sont pas bois, etc.
• Arrêtez l'appareil si la chaîne touche un objet étranger. Faites une inspection de la tronconneuse et réparez les pièces si nécessaire.
• Évitez que la chaîne touche de la saleté ou du sable. Même un peu de saleté l'émoussera rapidement, ce qui accroîtra le risque de recul.
• Coupe des rondins petits, en employant les techniques suivantes, afin de vous habituer à l'utilisation de l'appareil, avant de tenter un travail important.
• Serrez l'accélérateur et laissez que le moteur atteigne la vitesse maximum avant de commencer à
• Maintenez le moteur à vitesse maximum en tout moment pendant que vous êtes en train de couper. Laissez que l'appareil fasse le travail. N'exerce qu'une pression très légère. Lâchez l'accélérateurès l'instant où vous achevez la coupure, laissant le moteur tourner au ralenti. Si vous laissez tourner le moteur à vitesse maximum sans couper, l'appareil pourra subir des dégats excessifs.
• Afin d'éviter la perte du contrôle au moment d'achever la coupure, n'exerce pas de pression sur la tronçonneuse à ce moment.
• Arrêtez le moteur avant de déposer l'appareil sur la terre.

Techniques pour abattre les ARBRES

AVERTISSEMENT: Vérifiez les branchages cassés ou morts qui peuvent tomber tout en coupant, entraînant des dommages sérieux. Ne coupez pas près de bâtiments ou de fils d'électricité si vous ne savez pas la direction dans laquelle l'arbre va tomber, ni de nuit non plus, parce qu'il n'y a pas visibilité suffisante, ni avec mauvais temps tel que la pluie, la neige, ou les vents forts parce qu'il est difficile de juger où l'arbre va tomber. Si l'arbre touche à tout fil électrique, vous devez en avoir immédiatement la Compagnie de services publics. - Planifiez soigneusement à l'avance votre travail de coupe.

• Dégagez l'aire de travail. Il vous faut une aire dégagée tout autour de l'arbre où vous pourrez conserver un bon équilibre.
• Etudiez les conditions naturelles qui peuvent faire tomber un arbre dans une direction particulière.

Les conditions naturelles qui peuvent déterminer la direction dans laquelle un arbre va tomber : complément:

• La direction et la vitesse des vents.
• L'inclination de l'arbre. Parfois elle n'est pas évidente à cause de la pente. Employez un fil à plomb ou équivalent pour déterminer la direction de l'inclination de l'arbre.
• Poids et branches d'un seul côté.
• Les arbres et les obstacles autour de l'arbre.

Vérifiez s'il y a des éléments pourris. Si l'arbre est pourri, il peut casser net et tomber dessus l'utilisateur.

Assurez-vous qu'il y a de l'espace pour que l'arbre tombe. Établissez une distance équivalente à deux longueurs et demi de l'arbre entre celui-ci et la personne ou l'objet plus proche. Le bruit du moteur peut masquer votre avis crié.

Enlevez la poussière, les pierres, l’écorce libre, clous, agrafes, et fil de cuivre de l'arbre que l'on va couper.

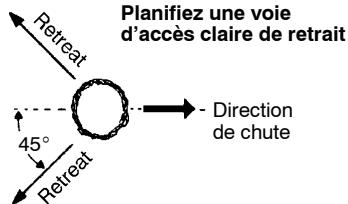

Planifiez une voie d'accès claire de retraite à l'arrière et à la diagonale à la ligne de chute.

Pour abattre de GRANDS arbbres

(Diamètre de 15 cm (6 pouces) ou plus large)

La méthode de l'entaille est employée pour abattre des arbres grands. On coupe une entaille du côté de l'arbre vers lequel on désire que l'arbre tombe. Avec avoir fait une coupure de chute de l'autre côté, l'arbre aura la tendance de tomber vers l'entaille.

REMARQUE: Si l'arbre a de grosses racines de contrefort, enlevez-les avant de faire l'entaille. Si vous utilisez la tronconseuse pour couper des racines de contrefort, empêchez la chaîne d'entrer en contact avec la terre pour empêcher la chaîne de revenir émoussée.

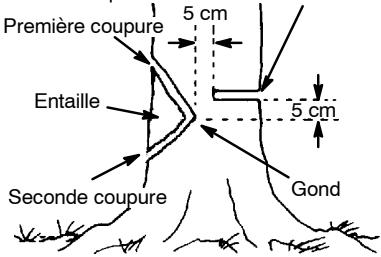

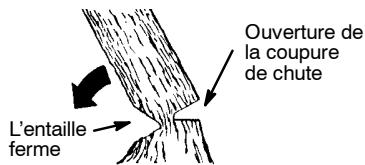

Comment FAIRE l'entaille et abattre l'arbre

• Faites l'entaille coupant tout d'abord la partie supérieure. Coupe jusqu'à 1/3 du diamètre de l'arbre. Puis complétez l'entaille coupant la partie de bas. Voir l'illustration. Après avoir complété le coupage, enlevez l'entaille de l'arbre.

Coupure finale (coupure de chute) ici, à 5 cm (2 pouces) plus haut que le centre de l'entaille

• Ensuite faites la coupure de chute de l'autre côté de l'arbre. Faites une coupure à 5 cm (2 pouces) plus haut que le centre de l'entaille. Il restera bois suffisant sans couper entre la coupure de chute et l'entaille pour former un gond, qui aidera à éviter que l'arbre tombe en une direction erronée.

Le gond maintient l'arbre sur la souche et aide à contrôler la chute

REMARQUE: Avant d'achever la coupure de chute, employez des cales pour ouvrir la coupure si nécessaire afin de contrôler la direction de chute. Employez des cales en plastique ou en bois, mais jamais en acier ou en fer, afin d'éviter de recul et des dégats à la chaine.

• Soyez attentif aux signes qui indiquent que l'arbre est prêt à tomber : des bruits de bois, la coupure de chute devient plus grande, ou mouvement dans les branches les plus hautes.
• Dès le moment que l'arbre commence la chute, arrêtez le tronconneuse, laissez-la sur la terre et sortez par la route de retraite pré-établie.
• Afin d'éviter des blessures, NE COUPEZ PAS les arbres incomplètement tombés avec la tronconneuse. Soyez extrêmement soigneux avec les arbres qui ne tombent pas complètement parce qu'ils peuvent avoir un support très précaire. Si l'arbre ne tombe pas complètement, laissez la tronconneuse de côté et employez un treuil, une muffle ou un tracteur pour achever.

Comment COUPER un ARBRE TOMBE (tronçonnage)

Tronçonnage est le terme utilisé pour la coupe d'un arbre tombé en buches de la taille désirée.

AVERTISSEMENT: Ne restez pas debout sur l'arbre que vous êtes en train de couper. N'importe quelle partie du rondin peut rouler et vous pourrez tomber. Ne restez pas debout sur une pente plus bas que le rondin qu'on est en train de couper.

Renseignements importants

• Ne coupez qu'un rondin à la fois.
• Prenez garde quand vous coupez du bois brisé. L'appareil pourrait jeter des morceaux tranchants vers l'utilisateur.
• Employez un chevalet pour sectionner des rondins petits. Ne permettez jamais qu'une autre personne serre le rondin pendant que vous coupez et ne serrez jamais de rondin avec le pied ou la jambe.
• Ne coupez pas dans une aire où des rondins, des branches et des racines sont entassées. Avant de les couper, déplacez les rondins pour les mettre dans une aire dégagée.

TYPES de coupures employées pour tronçonnage

tronconenne reste attrapée dans un rondin, ne tentez pas de tirer pour l'enlever. Vous pourriez perdre le contrôle de la tronconenne et subir des blessures et/ou des dommages à l'appareil. Arrêtez l'appareil, martelez une cale en plastique ou bois dans la coupure jusqu'à ce que vous puissiez enlever l'appareil facilement. Mettez la tronconenne en marche encore une fois et entrez dans la coupure avec beaucoup de soin. Ne tentez jamais de mettre l'appareil en marche quand il est pris dans un rondin.

Utilisez un cale pour enlever une tronçonneuse pincée

Arrêtez la tronconneuse et martelez une cale en plastique ou bois pour ouvrir la coupure.

Coupe par le dessus - du côté de haut avec le cadre de l'appareil appuyé contre le rondin, et descendant. Employez une pression très légère vers le sol.

Coupe par le dessous

Coupe par le dessous - pour faire une entaillée en partant du bas, vous nevez couper le bas de la grume avec le haut de votre tronconneuse. Utilisez une pression légère vers le haut. Tenez bien votre tronconneuse et contrôlez-la bien. Votre tronconneuse aura tendance à revenir vers vous pendant la coupe.

AVERTISSEMENT: N'inversez jamais la tronconneuse pour effectuer une coupure ascendante. L'appareil ne peut pas être contrôlé de cette façon.

Faites toujours votre première coupure du côté de compression du rondin. Le côté de compression du rondin est où la pression du poids du rondin est concentrée.

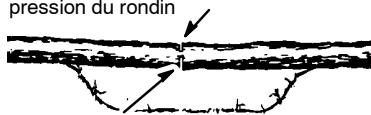

Première coupure du côté de compression du rondin

Deuxième coupure

Première coupure du côté de compression du rondin

Comment tronçonnage sans support

• Faites une coupe par le dessus jusqu'à 1/3 du diamètre du rondin.
• Faites rouler le rondin et inversez sa position, finissant par une seconde coupe par le dessus.
• Faites attention spéciale aux rondins qui ont un côté de compression afin d'éviter que la barre reste prise dans la coupure (illustration ci-dessus de cette coupe).

Comment tronçonnage utilisant un RONDIN ou un chevalet

N'oubliez pas que votre première coupe est toujours sur le côté de compression de la rondin. (Voir 1ère et 2ème coupes dans l'illustration ci-dessous). La première coupure doit couper 1/3 du diamètre du rondin. - Achevez avec la seconde coupure.

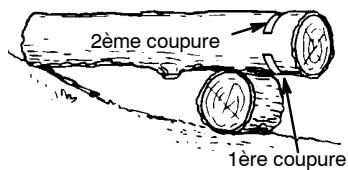

Utilisation d'un rondin pour le support

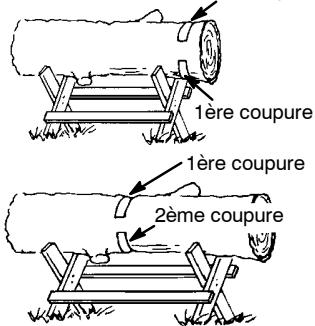

Utilisation d'un stand de support

2ème coupure

Comment COUPER des branches et tailler

A VERTISSEMENT: Garde contre le recul. Ne permettez jamais que la chaine, étant en mouvement, touche n'emporte quel objet à pointe de la barre pendant couper des branches et tailler.

A VARIETISSEMENT: Ne grimpez jamais aux arbres couper branches ou tailler. N'employez pas de plate-formes, échelles, rondins ou n'importe quel superficie pas stable. Vous pouriez perdre l'équilibre ou le contrôle de la tronconneuse.

Renseignements importants

• Travailliez lentement, en maintenant les deux mains fermement saisies sur la tronconneuse. Conservez un bon équilibre.
• Observez dehors pour des branches petites. Les branches petites fines peuvent s'attraper contre la chaîne et battre l'utilisateur ou le tirer et faire perdre l'équilibre. Prenez garde aux branches petites et employez extrême caution.
• Prenez garde à la réaction de branches pliées ou sous pression. Évitez d’être battu par les branches ou l'appareil quand la tension dans les fibres est libérée.
• Débarrasssez-vous des branches tombées fréquemment afin d'éviter les chutes.

Pour COUPER les branches

• Coupe toujours les branches après que l'arbre est tombé. C'est seulement ainsi que l'on peut couper les branches avec sécurité.
• Laissez les branches les plus grandes sous l'arbre tombé le supporter pendant que vous travaillez.
• Commencez à la base de l'arbre et travaillez vers le haut, coupant les branches. Enlevez les branches bien petites d'une seule coupure.
• Toujours que possible, maintenez l'arbre entre vous et la chaîne.
• Enlevez les branches plus grandes avec la technique décrite dans la section précédente COMMENT TRONÇONNAGE SANS SUPPORT.
• Employez toujours une coupe par le dessus en coupant des branches petites et celles qui pendent librement. Les coupures ascendantes pourraient faire que les branches tombent et serrent la chaîne.

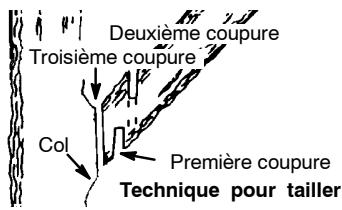

Pour tailler

A VARTISSEMENT: Ne tailliez que les branches qui sont à la hauteur des épaules et plus bas. Pour les autres, contratez un professionnel.

Faites la première coupure 1/3 du diamètre, commencez d'en bas. - Puis faites une deuxième coupure complètement à travers la branche. Achevez avec une troisième coupure, descendante, pour laisser un col de 3 à 5 cm (1 à 2 pouces) du tronc.

AVERTISSEMENT: Débranchez

toujours le fil de la bougie quand vous ferez des réparations, sauf les réglages de carburateur.

Nous recommandons que tout service et réglage pas décrits dans ce manuel soient effectués par un distributeur autorisé de service.

Vérifiez:

Niveau du Carburant... Avant chaque utilisation

Lubrification de la Barre Avant chaque

Tension de la Chaîne... Avant chaque utilisation

Tranchant de la chaîne Avant chaque utilisation

Pièces endommagées... Avant chaque utilisation

Bouchons Lâches.... Avant chaque

Fermoirs Lâches...... Avant chaque utilisation

Pièces Laches. Avant chaque utilisation

Faire inspection et nettoyer:

Barre Avant chaque utilisation

Appareil complet......................................................

utilisation

Filtre d'Air. Chaque 5

heures*

Frein de chaîne...... Chaque 5

heures*

Ecran pare-étincelles

et silencieux Chaque 25

heures

Remplacer la bougie. Annuellement

Remplacer le filtre

carburant. Annuellement

Heures d'utilisation

Chaque heure d'opération est

approximativement 2 réservoirs de

carburant.

Filtre d'air

ATTENTION: Ne nettoyez pas le filtre en essence ni en aucun autre solvant combustible, afin d'éviter la création du danger d'incendie ou de production de vapeurs évaporatives nuisibles.

Comment nettoyer le filtre d'air:

Un filtre à air sale nuit à la durée et à la performance du moteur et accroit la consommation de carburant et les émissions nocives. Nettoyez toujours votre filtre à air après 10 remplissages du réservoir de carburant ou 5 heures d'utilisation, selon la première de ces eventualités. Nettoyez-le plus souvent si vous travaillez dans des endroits poussiéreux. Un filtre à air usagé ne peut jamais être bien nettoyé et il est recommendé de remplacer le filtre à air après 50 heures d'utilisation ou chaque année, selon la première de ces eventualités.

1. Desserrez les 3 vis de la calotte du cylindre.
2. Enlevez la calotte du cylindre.
3. Enlevez le filtre à air.
4. Nettoyez le filtrte à air avec de l'eau savonnée chaude. Rincez-le à l'eau froide et propre. Laissez-le sécher complètement à l'air avant de le réinstaller.
5. Pour améliorer son efficacité, GRAISSZ légerement le filtre à air avant de l'installer. Utilisez de l'huile pour moteur 2-temps (SAE 30). Pressez le filtre pour enlever l'excellent d'huile.
6. Réinstallez le filtre à air.
7. Réinstallez la calotte du cylindre et les 3 vis. Serrez solidement.

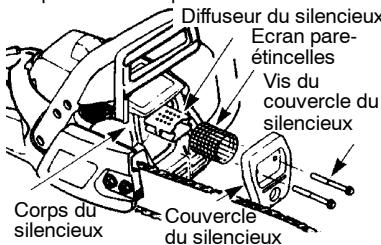

Silencieux et écran du pare-etincelles

Durant l'utilisation de l'outil, des dépôts de carbone se forment sur le silencieux et le pare-étincelles et doivent être enlevés pour éviter le risque d'incendie et une mauvaise performance du moteur. S'il se brise, replacez l'écran pare-étincelles.

Nettoyage de l'ecran du pare-etincelles

Ce nettoyage doit être fait toutes les 25 heures d'utilisation ou chaque année, selon la première de ces eventualités.

1. Déserrer et enlevez les 2 vis du couvercle du silencieux.
2. Enlevez le couvercle du silencieux (en le tirant).
3. Enlevez le diffuseur du silencieux et le bloc de l'écran par pare-étincelles. Prenez note de l'assemblage pour plus tard.
4. Nettoyez l'écran du pare-étincelles avec une brosse métallique. S'il est endommagé, remplacez-le.
5. Remplacez toute pierre du silencieux brisée ou craquellée.
6. Réinstallez le diffuseur et l'écran du par-étincelles (trous ronds vers le haut).
7. Réinstallez le couvercle du silencieux et les 2 vis. Serrez solidement.

A VARIETISSEMENT: Durant la plus grande partie de ce travail, la chaine tournera. Portez youre équipement de protection et suivez toutes les regles de sécurité. La chaine ne doit pas bouger quand le moteur est au ralenti.

Le carburateur a été soigneusement réglé à l'usine, mais des réglages peuvent être requis si vous remarquerez ce qui suit :

La chaîne rouge quand le moteur est au ralenti. Voir RALENTI-T procédure de réglages. - La tronconneuse refuse de tourner au ralenti. Voir RALENTI-T procédure de réglages.

Ralenti-t

Permettez au moteur de tourner au ralenti. Si la chaine rouge, le ralenti est trop rapide. Si le moteur s'arrête, le ralenti est trop lent. Ajustez la vitesse jusqu'à ce que le moteur tourne sans mouvement à chaine (ralenti trop rapide) ou s'arrête (ralenti trop lent). La vis de ralenti se trouve juste au-dessus de la poire d'amorçage et est marquée T.

• Tournez la vis du ralenti (T) dans le sens de l'horloge pour augmenter la vitesse du moteur.
• Tournez la vis du ralenti (T) dans le sens contraire de l'horloge pour baisser la vitesse du moteur.

Si vous avez besoin d'aide ou n'êtes pas sûr(e) de pouvoir bien faire ce travail, contactez un distributeur autorisé de service ou appelez au 1-800-554-6723.

Maintien de la BARBE

Si vous appareil coupe vers le cote, s'il est nécessaire de le forcer afin de completer la coupure, ou s'il a ete utilise avec une quantite insuffisante de lubrication, il sera peut-etre nécessaire de faire un service de la barre. La barre usee peut endommager la chaine et rendre le coupage difficile.

Après chaque utilisation, assurez-vous que l'interrupteur ON/STOP est en position «STOP», puis enlevez la sciure de la barre-guide et du trou du pignon.

Pour maintien de la barre-guide:

• Mettez l'interrupteur ON/STOP en position «STOP».
• Desserrez et enlevez la écrous de la frein de chaine et la frein de chaine. Enlevez la barre et chaine de la tronconneuse.
• Enlevez la rainure de la barre et la trouss de huilage après toutes les 5 heures de l'utilisation.

• Un ébarbage des glissières de la barre-guide est normal. Enlevez-le avec une lime plate.
• Quand le haut de la glissière est inégal, utilisez une lime plate pour redonner un bord bien droit au bout et aux côtes.

Remplacez la barre-guide quand la glissière est usée, quand la barre-guide est tordue ou

craquelée ou quand un trop grand échauffement ou ébarbage des glissières se produit. Si vous nevez remplacer la barre-guide, n'utilisez que celle qui est spécifiée pour votre tronconneuse dans la liste de pièces ou sur le décalque de la tronconneuse.

Aiguisement de la CHAIN

L'aiguisement de la chaîne est un procédé compliqué qui exige des outils spéciaux. Nous vous recommandons de faire faire l'aiguisement chez un professionnel.

Temps d'allumage

L'allumage est fixe et non régulable.

Bougies

La bougie doit être remplacée chaque année pour vous assurer que le moteur démarre plus facilement et fonctionne.

1. Desserrez les 3 vis de la calotte du cylindre.
2. Enlevez la calotte du cylindre.
3. Enlevez la bougie de son puit.
4. Enlevez la bougie du cylindre et jettez-la.
5. Remplacez-la par une bougie Champion RCJ-7Y et serrez-la avec une clé à tube de 19 mm (3/4 pouce). Serrez solidement. L'écartement doit être de 0,6 mm (0,025 pouce).
6. Réinstallé le puit de la bougie.
7. Réinstallée la calotte du cylindre et les 3 vis. Serrez solidement.

Entreposage

AVERTISSEMENT: Arrêtez le moteur et laissez-le refroidir, et vérifiez que tout est bien attaché, avant de mettre l'appareil en entreposage ou de le transporter dans un véhicule. Gardez l'appareil et le carburant dans un endroit où les vapeurs du carburant ne puissent pas atteindre des étincelles ou des flammes des chauffe-eau, les moteurs et les interrupteurs électriques, chauffage central, etc. Gardez l'appareil avec tous les protecteurs à leur place. Placez-le de façon que personne ne puisse se blesser accidentellement, et hors de la portée des enfants.

• Avant de garder, versez tout le carburant de l'appareil. Mettez le moteur en marche et laissez-le tourner jusqu'à ce qu'il s'arrête tout seul.
• Nettoyez l'appareil avant de le garder. Faites attention spécialement aux bouches d'entré
• Rangez le tronconneuse et le carburant dans un endroit bien aéré où les vapeurs d'essence ne peuvent pas atteindre d'étincelles ou de flammes nues de chauffeaux, de moteurs ou d'interrupteurs électriques, de fournaises, etc.
• Rangez bien le tronçonneuse hors de portée des enfants.

ATTENTION: Il est très important d'éviter la formation de dépôts de gomme dans les pièces essentielles du système de carburation, telles que le carburateur, le filtre de carburant, la ligne de carburant et le réservoir de carburant pendant l'entreposage. Les carburants mélangés avec l'alcool (dits "gasohol" et aussi ethanol, ou methanol) peuvent attirer l'humidité, qui entraîne une séparation du carburant et la formation d'acides, durant l'entreposage, qui peuvent nuire le moteur.

Téléphonez au 1-800-554-6723.

Mettez-vous en rapport avec votre distributeur autorisé de service.

Tableeau de depannage

AVERTISSEMENT: Toujours arrêtez l'unité et débranchez la bougie d'allumage avant d'exécuter tout le recommandé ci-dessous excepté les/remèdes qui exigent fonctionnement de l'appareil.

PROBLÈME	CAUSE	REMÈDE
Le moteur ne démar-rer pas ou ne tourne que quel-ques instantss après le démarrage.	1. Interrupteur sur arrêt.2. Moteur noyé.3. Réservoir d'essence vide.4. La bougie ne fait pas feu.5. Le carburant n'atteint pas le carburateur.	1. Mettre l'interrupteur sur mise en route (ON).2. Voir "Instructions de démarriage".3. Remplir le réservoir du bon mélange de carburant.4. Poser une nouvelle bougie.5. Voir si le filtré à essence est sale. Le replacer. Voir si le tuyau d'essence est entortillé ou brisé. Réparer ou replacer.
Le moteur ne tourne pas bien au ralenti.	1. Réglage du ralenti requise.2. Le carburateur exige un réglage.	1. Voir "Régages du carburateur" dans la section Service.2. Contactez un distributeur autorisé de service.
Le moteur refuse d'ac-célérier, manque de puissance ou meurt sous la charge.	1. Filtre à air sale.2. Bougie encrassée.3. Le frein de chaine est actionné.4. Le carburateur exige un réglage.	1. Nettoyer ou remplaçer le filtré à air.2. Nettoyer ou remplaçer la bougie et régler l'écartement.3. Désactionné le frein de chaine.4. Contactez un distributeur autorisé de service.
Le moteur fume excess-sivement.	1. Mélange de carburant incorrect.	1. Vider le réservoir du carburant et le replir du bon mélange.
Au ralenti, la chaine rouge.	1. Réglage du ralenti requise.2. Réparation de l'embrayage requise.	1. Voir "Régages du carburateur" dans la section Service.2. Contactez un distributeur autorisé de service.

Garantie limitée

ELECTROLUX HOME PRODUCTS, INC., garantit à l'acheteur d'origine que chaque tronçonneuse à essence neuve de marque Poulan® ne présente aucun défaut matériel ou de fonctionnement et s'engage de réparer ou de remplacer sous cette garantie tous les produits ou accessoires à essence defectueux à partir de la date d'achat originale comme suit :

1 AN - Pièces et main d'oeuvre, si utilisée dans des buts domestiques.

60 JOURS - Pièces et main d'oeuvre, si utilisée dans des buts commerciaux, professionnelles ou pour la génération de revenus.

30 JOURS - Pièces et main d'œuvre, si utilisée dans des buts de location.

Cette garantie n'est pas transférable et ne couvre pas les dommages et la responsabilité resulting d'un mauvais usage, d'un mauvais entretien de l'outil, ni de l'utilisation d'accessoires et/ou de nécessaires qui ne sont pas spécifiquement recommandées par ELECTROLUX HOME PRODUCTS, INC., pour cette tronconneuse. De plus, cette garantie ne couvre pas les dommages resulting d'un mauvais usage, d'un mauvais entretien de l'outil, ni des modifications faites à la tronconneuse qui, à notre avis, altèrent sa condition ou son fonctionnement. Cette garantie ne couvre pas les réglages, les bougies, les filtres, les cordes du starter, les ressorts du starter, l'aiguisage de la chaine, les barres, les chaînes et les autres pièces qui s'useront et exigeront un

remplacement suite à un usage raisonnable durant la période de garantie. Cette garantie ne couvre pas le réglage d'avant la livraison, l'installation du guide à barre et de la chaîne, ni les réglages normaux expliqués dans le manuel d'instructions, par exemple le réglage du carburateur et de la tension de la chaîne. Cette garantie ne couvre pas les frais de transport.

CETTE GARANTIE VOUS DONNE DES DROITS LEGAUX SPECIFIQUES ET VOUS POURRIEZ AVOIR AUSSI D'AUTRES DROITS QUI VARIENT D'UN ETAT A L'AUTRE.

AUCUNE RÉCLAMATION SE RATTACHANT A DES DOMMAGES INDIRECTS OU AUTRES NE SERA ACCEPTEE ET IL N'Y A AUCUNE GARANTIE EXPRESSE AUTRE QUE CELLES STIPULEES ICI.

CERTAINS ETAINS NE PERMETTENT PAS LES RESTRICTION DE LA DUREE D'UNE GARANTIE IMPLICITE, NI L'EXCLUSION, NI LES RESTRICTIONS QUANT AUX DOMMAGES INDIRECTS ET LES RESTRICTIONS ET EXCLUSIONS CI-DESSUS PEUVENT DONC NE PAS S'APLIQUER A VOUS.

La philosophie de ELECTROLUX HOME PRODUCTS, INC., est de tous les jours améliorer ses articles et elle se réserve donc le droit de modifier, changer ou discontinuer les modèles, les concepts, les caractéristiques et accessoires de tous les articles, en tout temps et sans avis prétable ni obligations envers l'acheteur.

Déclaration de garantie de LUTTE antipollution missions u. s. EPA / environnement CANADA

DROITS ET OBLIGATIONS DE VOITE GARANTIE: La U. S. Environmental Protection Agency, Environnement Canada et ELECTRUX HOME PRODUCTS, INC., ont le plaisir d'expliquer la garantie du système de contrôle des émissions sur toute petite moteur tout-terrain, pour les années 2002-2004. ELECTRUX HOME PRODUCTS, INC., doit garantir le système de contrôle des émissions de toute petite moteur tout-terrain pendant la période indiquée ci-dessous, à condition qu'il n'y ait eu certain mauvais traitement, néligence ou mauvais entretien du petit moteur tout-terrain. Voitre système de contrôle des émissions comprend des pieces comme le carburateur et le système d'allumage. S'il se produit une panne couverte par la garantie, ELECTRUX HOME PRODUCTS, INC., réparera votre petit moteur tout-terrain gratuitement pour vous. Les frais couvertes par la garantie comprend le diagnostic, les pieces et la main-d'oeuvre. COUVERTURE DE GARANTIE DU FABRICANT: Si une piece relative aux émissions de votre moteur (figurant sur la liste

de pieces garanties à titre du contrôle des émissions) est défectue ou si un vice de matériel ou de main-d'oeuvre du moteur occasionne la panne d'une piece relative aux émissions, cette piece sera changée ou réparée par ELECTROLUX HOME PRODUCTS, INC. RESPONSABILITES DE GARANTIE DU PROPRIÉTAIRE: En qualité de propriété du petit moteur tout-terrain, vous étés responsable d'effecteur l'entretien requis tel qu'indiqué dans votre manuel d'instructions, mais ELECTROLUX HOME PRODUCTS, INC., ne peut annuler votre garantie uniquement parce que vous n'avez pas conservé vos recus ou parce que vous n'avez pas effectué tout l'entretien prévu. En qualité de propriété du petit moteur tout-terrain, vous doivent réaliser que ELECTROLUX HOME PRODUCTS, INC., peut vous refuser de couvir libreiste garantie si vous particultier moteur tout-terrain ou une piece de ce moteur tombe en panne à la suite d'un mauvais traitement, de néligence, de mauvais entretien, de modifications non approuvees ou à la suite de l'utilisation de

pièces qui ne sont pas faites ou approuvées par le fabricant de matériel original. Vous êtes responsable de désigner votre petit moteur tout-terrain à un distributeur autorisé de service de ELECTROLUX HOME PRODUCTS, INC., aussitôt que se présente un problème. Les réparations couvertes par cette garantie doivent être terminées dans des délais raisonnables, ne pouvant pas dépasser 30 jours. Si vous avez des questions sur vos droits et vos responsabilités en vertu de la PRODUCTS, INC., au numéro 1-800-554-6723. DATE DE DÉBUT DE GARANTIE : La période de garantie commence à la date à laquelle vous avez acheté votre petit moteur tout-terrain. DUREE DE COUVERTURE : Cette garantie est valable pendant deux ans à partir de la date d'achat initial. CE QUI EST COUVERT : REPARATION OU REMPLACEMENT DES PARTIES. La réparation ou le remplacement de toute pièce sous garantie sera effectuée gratuitement pour le propriétaire de l'appareil dans un distributeur autorisé de service ELECTROLUX HOME PRODUCTS, INC. Si vous avez des questions sur vos droits et vos responsabilités relativement à cette garantie, vous devez contacter notre distributeur autorisé de service le plus proche ou appeler ELECTROLUX HOME PRODUCTS, INC., au numéro 1-800-554-6723. PÉRIODE DE GARANTIE : Toute pièce sous garantie qui ne doit pas être remplacée pour un entretien normal, ou qui doit seulement être inspectée régulièrement pour voir si'il faut la réparer ou la remplacer, est garantie pendant deux ans. Tout pièce qui doit être remplacée pour un entretien normal est garantie jusqu'à la date de premier remplacement prévu. DIAGNOSTIC : Le propriétaire ne doit pas payer la main-d'œuvre pour le diagnostic avec lequel on a déterminé qu'une pièce sous garantie est défectueuse si le travail de diagnostic a été effectué dans un distributeur de service ELECTROLUX HOME

PRODUCTS, INC. DOMMAGES IN-DIRECTS : ELECTROLUX HOMEPRODUCTS, INC., peuvent êtreresponsables de dommages à d'autres éléments de moteur occasionnés par la panne d'une pioue sous garantie. CE QUI N'EST PAS COUVERT : Toute panne occasionnée par un mauvais traitement, la négligence ou unmauvais entretien n'est pas couverte. PIECESAJOUTEES OU MODIFIES : L'utilisation depièces ajoutées ou modifiées peut constituer une raison d'annulation de réclamation en vertu de la garantie.. ELECTROLUX HOMEPRODUCTS, INC., n'est pas responsable de couvr les pannes de pièces sous garantie occasionnées par l'utilisation de pièces ajoutées ou modifiées. COMMENT REMPLIR UNE RECLAMATION: Si vous avez des questions sur vos droits et vos responsabilitésde garantie, vous pouvez contacter votre distributeur autorisé de service le plus proche ou appeler ELECTROLUX HOMEPRODUCTS, INC., au numero1-800-554-6723. OU OBTENIR LE SERVICE EN VERTU DE LA GARANTIE : Le service ou les réparations en vertu de la garantie sont offerts dans tous les distributeurs autorisé de service ELECTROLUX HOMEPRODUCTS, INC. Appelez le numero1-800-554-6723. ENTRETIEN, REMPLACEMENT OU RÉPARATION DEPIECES RELATIVES À L'éMISSION: Toute pièce de remplacement approvée ELECTROLUX HOMEPRODUCTS, INC., utilisée dans l'accompilissement de tout entretien ou réparation en vertu de la garantie sur les pièces relatives à l'émission sera fournie gratuitement au propriétaire si cette pièce est sous garantie. LISTE DES PIECES GARANTIES RELATIVES AU CONTROLEDES ÉMISSIONS : Carburateur, systèmed allumage, bougie (covette jusqu'à la date delamprelement pour l'entretien), moduled allumage. DÉLARATION D'ENTRETIEN: Le propriétaire est responsable d'effectuer tout l'entretien requis tel qu'indiqued dans le manuel d'instructions.

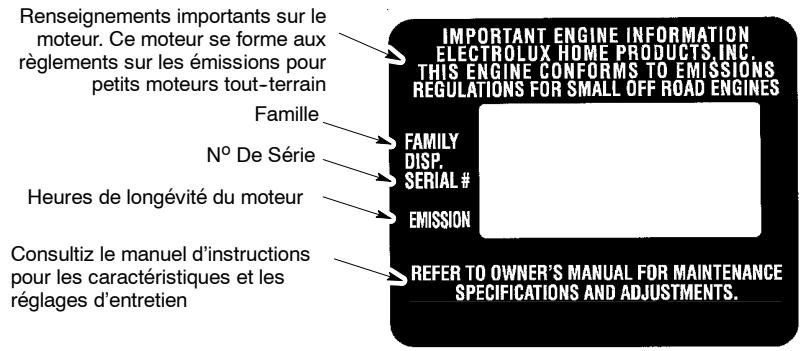

L'information sur l'étiquette du produit indique la norme de certification de votre moteur. Exemple: (Année) EPA Phase 1 ou Phase 2 et/ou CALIFORNIA.

Ce moteur est certifié se conformer aux règles d'émissions pour les usages suivants :

Modéré (50 heures) □ Intermédiaire (125 heures) Étendu (300 heures)
