Type de produit	Tronçonneuse à essence
Marque	POULAN
Modèle	3750
Alimentation	Moteur 2 temps, mélange essence sans plomb et huile 40:1
Carburant recommandé	Essence sans plomb avec huile 2 temps (Poulan/Weed Eater recommandée)
Type de chaîne	Chaîne à recul réduit
Type de guide-chaîne	Guide à recul réduit, pointe à petit rayon
Frein de chaîne	Inertiel et manuel, actionné par le protège-main avant
Protège-main avant	Oui, actionne le frein de chaîne
Verrouillage des gaz	Oui, empêche tout démarrage accidentel
Ralenti accéléré	Oui, facilite le démarrage
Démarrage	Lanceur à corde
Arrêt	Interrupteur ON/STOP
Système de lubrification de la barre	Automatique
Filtre à air	Nettoyage toutes les 5 heures d'utilisation

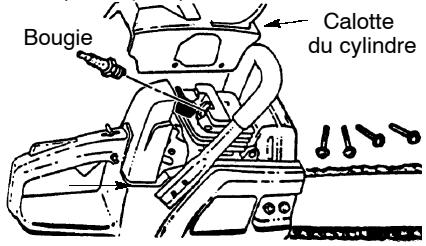

Bougie	Champion RCJ-7Y, écartement 0,025 pouce (0,635 mm)
Silencieux et pare-étincelles	Écran pare-étincelles amovible, nettoyage toutes les 25 heures

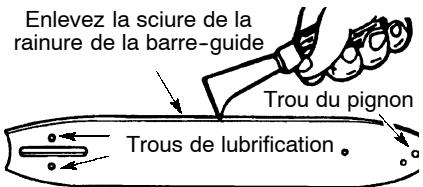

Entretien de la barre	Nettoyage de la rainure et du trou d'huile toutes les 5 heures
Utilisation	Coupe de bois uniquement
Garantie limitée	2 ans usage domestique, 60 jours usage professionnel
Pièces détachées principales	Barre, chaîne, bougie, filtre à air, écran pare-étincelles

FOIRE AUX QUESTIONS - 3750 POULAN

Comment démarrer le moteur à froid ?

Mettez l'interrupteur ON/STOP en position ON. Tirez le réglage d'étrangleur à fond. Appuyez sur le verrouillage des gaz et la gâchette, puis activez le ralenti accéléré. Tirez la corde de démarrage 10 fois maximum, puis placez l'étrangleur en position OFF CHOKE et tirez jusqu'au démarrage. Laissez le moteur tourner au ralenti accéléré 5 secondes, puis relâchez la gâchette.

Comment régler la tension de la chaîne ?

Desserrez les écrous du frein de chaîne. Tournez la vis de réglage dans le sens horaire pour tendre la chaîne, antihoraire pour détendre. La chaîne doit pouvoir tourner librement sans être lâche. Tirez la barre vers l'avant et resserrez les écrous. Vérifiez la tension après chaque utilisation.

Que faire si le frein de chaîne ne s'actionne pas ?

Si le frein de chaîne ne s'actionne pas, arrêtez immédiatement le moteur et vérifiez le mécanisme. Assurez-vous que le protège-main avant peut se déplacer librement. Si le frein ne tient pas, contactez un service agréé. N'utilisez pas la tronçonneuse si le frein est défectueux.

Quel mélange d'essence et d'huile dois-je utiliser ?

Utilisez un mélange à 40:1 (3,2 onces d'huile pour 1 gallon d'essence sans plomb). L'huile recommandée est Poulan/Weed Eater ou une huile de qualité pour moteurs 2 temps refroidis à air. N'utilisez pas d'huile automobile ou marine.

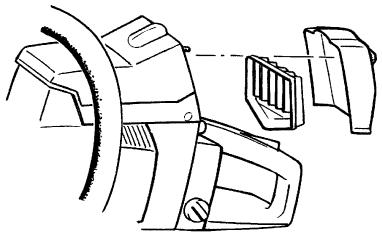

Comment nettoyer le filtre à air ?

Dévissez le couvercle du filtre à air, retirez le filtre. Nettoyez-le à l'eau savonneuse, rincez et séchez complètement. Ne jamais utiliser d'essence ou solvant. Remettez en place. Un filtre sale réduit les performances et augmente la consommation.

Comment éviter le recul ?

Ne touchez jamais la pointe de la barre avec la chaîne en mouvement. Maintenez une prise ferme à deux mains, les pouces sous la poignée avant. Gardez la chaîne bien affûtée et tendue. Ne coupez qu'un seul rondin à la fois. Soyez vigilant aux obstructions.

Quand faut-il remplacer la bougie ?

La bougie doit être remplacée une fois par an ou plus souvent si le moteur a des difficultés à démarrer. Utilisez une bougie Champion RCJ-7Y avec un écartement de 0,025 pouce (0,635 mm). Serrez-la à 10-12 pi/lb.

Comment entreposer la tronçonneuse pour une longue période ?

Videz le réservoir de carburant, faites tourner le moteur jusqu'à ce qu'il s'arrête. Nettoyez l'appareil, en particulier les entrées d'air. Rangez dans un endroit frais, sec et bien ventilé, hors de portée des enfants. Ne stockez pas avec du carburant dans le réservoir.

Que faire si le moteur ne démarre pas ?

Vérifiez l'interrupteur ON/STOP (doit être sur ON). Assurez-vous que le réservoir contient le bon mélange. Si le moteur est noyé, suivez la procédure de démarrage à chaud. Vérifiez la bougie (propre, écartement correct, étincelle). Si rien ne marche, consultez un service agréé.

Comment lubrifier la barre et la chaîne ?

Le système de lubrification est automatique tant que le réservoir d'huile est rempli. Utilisez de l'huile spéciale barre et chaîne (Poulan ou SAE 30). Vérifiez le niveau avant chaque utilisation. En dessous de 0°C, diluez avec 5-10% de pétrole.

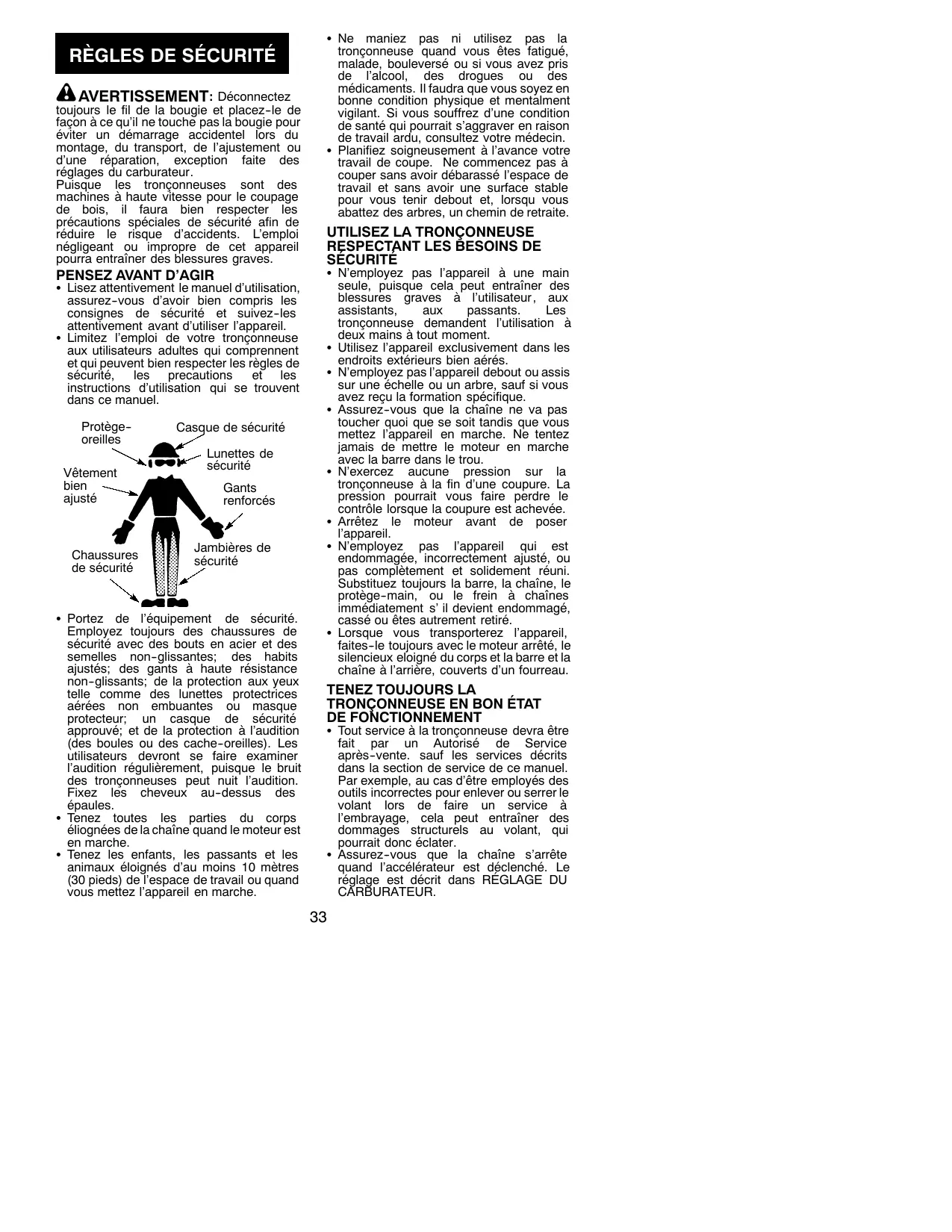

MODE D'EMPLOI 3750 POULAN

AVERTISSEMENT: Déconnectez le fil de la bougie et placez-le de façon à ce qu'il ne touche pas la bougie pour éviter un démarrage accidentel lors du montage, du transport, de l'ajustement ou d'une réparation, exception faite des réglages du carburateur.

Puisque les tronconiennes sont des machines à haute vitesse pour le coupage de bois, il faudra bien respecter les précautions spéciales de sécurité afin de réduire le risque d'accidents. L'emploi négligent ou improvisé de cet appareil pourra entraîner des blessures graves.

• Lisez attentivement le manuel d'utilisation, assurez-vous d'avoir bien compris les consignes de sécurité et suivez-les attentivement avant d'utiliser l'appareil.
• Limitez l'emploi de votre tronçonneuse aux utilisateurs adults qui comprennent et qui peuvent bien respecter les règles de sécurité, les précautions et les instructions d'utilisation qui se trouvent dans ce manuel.

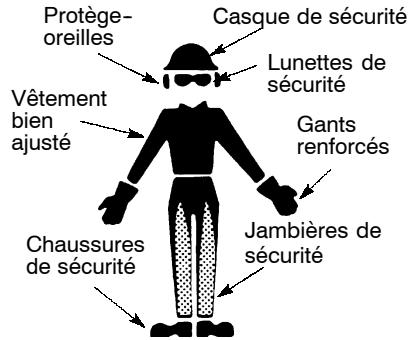

• uées ou masque protecteur; un casque de sécurité approuvé; et de la protection à l'audition (des boules ou des cache-oreilles). Les utilisateurs devront se faire examiner l'audition régulièrement, puisque le bruit des tronçonneuses peut nuire l'audition. Fixez les cheveux au-dessus des épaules. Tenez toutes les parties du corps éloignées de la chaîne quand le moteur est en marche. Tenez les enfants, les passants et les animaux éloignés d'au moins 10 mètres (30 pieds) de l'espace de travail ou quand vous mettez l'appareil en marche.
• Ne maniez pas ni utilisez pas la tronconneuse quand vous êtes fatigué, malade, bouleversé ou si vous avez pris de l'alcool, des drogues ou des médicaments. Il faudra que vous soyez en bonne condition physique et mentalement vigilant. Si vous so votre médecin.
• Planifiez soigneusement à l'avance votre travail de coupe. Ne commencez pas à couper sans avoir débarrassé l'espace de travail et sans avoir une surface stable pour vous tenir. Et, lorsqu'il vous abattez des arbres, un chemin de retraite.

Utilisez la tronconneuse respectant les besoins de sécurité

• N'employez pas l'appareil à une main seule, puisque cela peut entraîner des blessures graves à l'utilisateur, aux assistants, aux passants. Les tronçonneuses demandent l'utilisation à deux mains à tout moment. Utilisez l'appareil exclusivement dans les endroits extérieurs bien aérés.
• N'employez pas l'appareil début ou assist sur une échelle ou un arbre, sauf si vous avez reçu la formation spécifique. Assurez-vous que la chaîne ne va pas toucher quoi que ce soit tandis que vous mettez l'appareil en marche. Ne tentez jamais de mettre le moteur en marche avec la barre dans le trou.
• N'exercez aucune pression sur la tronçonneuse à la fin d'une coupure. La pression pourrait vous faire perdre le contrôle lorsque la coupure est achevée.
• Arrêtez le moteur avant de poser l'appareil.
• N'employez pas l'appareil qui est endommagé, incorpactement ajusté, ou pas complètement et solidement réuni. Substituez toujours la barre, la chaîne, le protège-main, ou le frein à chaînes immédiatement s'il devient endommagé, cassé ou est autrement retiré.
• Lorsque vous transporterez l'appareil, faites-le toujours avec le moteur arrêté, le silencieux éloigné du corps et la barre et la chaîne à l'arrière, couverts d'un foureau.

TENEZ toujours la tronçonneuse en BON état de fonctionnement

• Tout service à la tronçonneuse devra être fait par un Autorisé de Service après-vente, sauf les services décrits dans la section de service de ce manuel. Par exemple, au cas d’être employés des outils incorrectly pour enlever ou serrer le volant lors de faire un service à l’ ’arrête quand l’accélérateur est déclenché. Le réglage est précis dans RÉGLAGE DU CARBURATEUR.
• Ne modifiez jamais l'appareil en quoi que ce soit. Tenez toujours les anses sèches, nettes et dépourvues d'huile ou de carburant. Tenez les bouchons et les fermoires soigneusement fermés.
• Employez exclusivement les accessoires et les pièces de rechange Poulan ou Poulan Pro recommends.

MANIEZ le carburant avec SOIN

• Ne fumez pas alors que vous maniez le carburant ou employez la tronçonneuse.
• Éliminez toutes les sources d'étincelles et de flammes dans les endroits où l'on mêle ou verse le carburant. Il ne devrait y avoir ni fumée, ni flammes ouvertes, ni travail qui pourrait causer des étincelles. Permettez au moteur de se refroidir avant d'ajouter le carburant au réservoir.
• Mêlez et versez le carburant dehors, en utilisant un récipient de carburants apprové et étiqueté. Essuyez tous les déversements de carburant.
• Éloignez-vous au moins de 3 mètres (10 pieds) de l'endroit de ravitaillage avant de mettre le moteur en marche.
• Arrêtez le moteur et laissez l'appareil se refroidir dans un endroit non-combustible, pas sur des feuilles sèches, de la paille, du papier, etc. Enlevez le bouchon du carburant lentement et ravitailllez l'appareil.
• Gardez l'appareil dans un endroit frais, sec et bien aéré où les vapeurs du carburant ne peuvent pas atteindre des étincelles ou des flammes nues des chauffeurs d'eau, des moteurs ou des interrupteurs électriques, le chauffage central, etc.

RECUL

AVERTISSEMENT: Le recul peut se produire quand la chaîne en mouvement touche un objet à la partie supérieure de la pointe de la barre ou quand la chaîne s'arrête soudainement parce qu'elle est serrée ou prise ou parce qu'elle a touché un objet étranger dans le bois. Cet arrêt soudain de la chaîne déclenche une inversion de la force employée par la chaîne pour couper le bois et oblige la tronçonneuse de glisser à haute vitesse dans la direction contraire de la rotation de la chaîne. Le recul pousse la tronçonneuse directement vers l'opérateur. L'impulsion tire la tronçonneuse, l'éloignant de l'utilisateur. L'une ou l'autre de ces réactions peut causer la perte de commande de tronçonneuse qui peut avoir comme conséquence des blessures graves. Garde contre le recul.

Le recul de rotation est la marche ascendante et arrière rapide de la tronçonneuse qui peut se produire quand le proche a chaînes en mouvement la partie supérieure de l'extrémité de la barre entre en contact avec un objet tel qu'un rondin ou une branche.

Le pincement-recul et la rétraction se produisent quand la chaîne est soudainement arrêtée en étant pincée, attrapée, ou en entrant en contact avec un objet étranger dans le bois. Cet arrêt soudain des résultats à chaînes dans une inversion de la force à chaînes coupant le bois et fait déplacer la tronconneuse dans la direction opposée de la rotation à chaînes. Pincement-recul projette la tronconneuse directement en arrière vers l'opérateur.

Rétraction tirez la tronconneuse loin de l'utilisateur. L'une ou l'autre réaction peut avoir comme conséquence la perte de commande et de blessures graves.

Évitez le pincement-recul:

• Soyez très vigilant des situations ou des obstructions qui pourrait faire serrer la partie supérieure ou autrement arrêter la chaîne.
• Ne coupez pas plus d'un rondin à la fois.
• Ne tordez pas la tronconenne lorsque vous l'enlevez d'une coupure ascendante, lorsque vous sectionnez des rondins.

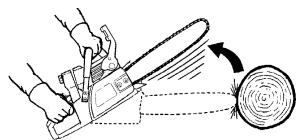

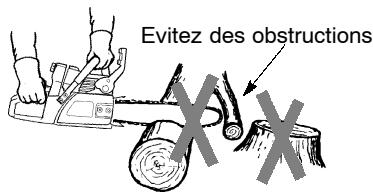

Évitez les rétractations:

• Quand vous commencez la coupe, assurez-vous toujours que le moteur est à pleine vitesse et que le chassis de la tronconneuse est contre le bois.

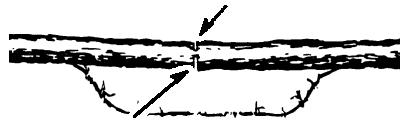

• Employez des cales en plastique ou bois, jamais en métal, pour tenir la coupure ouverte.

Direction du recul

Dégager l'endroit du travail

Reduisez la probabilite de RECUR

• Soyez toujours conscient de la possibilité de recul. Avec une compréhension basique du recul, vous pourrez réduire la surprise qui contribue aux accidents.
• Ne permette jamais que la chaîne, étant en mouvement, touche n'importe quel objet à la pointe de la barre. Tenez l'espace de travail débarrassé des obstructions tels que les autres arbres, les branches, les pierres, les clôtures, les souches, etc. Éliminez ou évitez toute obstruction que la chaîne pourrait toucher pendant la coupure.
• Maintenez la chaîne tranchante et avec la tension correcte. Les chaînes lâches ou émoussées peuvent augmenter les

possibilités de recul. Respectez les instructions du fabriquant à l'égard de l'aiguisage de la chaîne et les instructions d'entretien. Vérifiez la tension régulièrement, mais jamais avec le moteur en marche. Assurez-vous que les écrous du frein de chaîne sont bien ajustés. - Commencez et continuez la coupure avec l'accélération à fond. Si la chaîne tourne à une vitesse moindre que le maximum, il existe une possibilité plus grande de recul. - Ne coupez qu'un rondin à la fois. - Soyez extrêmement soigneux en rentrant dans une coupure déjà commencée. - Ne tenez pas commencer les coupures avec la pointe de la barre (coupure de perceuse). - Prenez garde aux rondins glissants et aux autres forces qui pourraient fermer la coupure et serrer la chaîne ou tomber sur elle. - Employez la barre au recul réduit et la chaîne au recul réduit spécifiées.

Tenez-vous debout légèrement à gauche de la tronconneuse.

MAINTENEZ LE CONTROLE

N'inversez jamais la position des mains

Le coude rigide

Placez le pouce sous le guidon

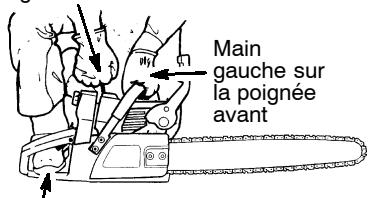

• Serrez fortement la tronçonneuse avec les deux mains afin de maintenir le contrôle. Ne lâchez pas. Serrez l'anse d'arrière avec la main droite, que vous soyez droitier ou que vous soyez gaucher. Tenez les doigts de la main gauche autour de, avec le pouce en bas de, l'anse d'avant. Maintenez le bras gauche tout droit avec le coude rigide.
• Quand vous faites une coupe de tronçonnage, mettez la main gauche sur la poignée avant de façon à l'aligner avec la main droite sur la poignée arrière. N'inversez jamais les positions des mains, quelle que soit la coupe. Tenez-vous avec le poids distribué également entre les deux pieds.

Tenez-vous légèrement à gauche de la tronçonneuse afin d'éviter que le corps soit en ligne droite avec la chaîne. - Ne vous penchez pas. Vous pourrez perdre l'équilibre et le contrôle. - Ne coupez pas plus haut que les épaules. Il est très difficile de maintenir le contrôle de la tronçonneuse quand elle est plus haut que les épaules.

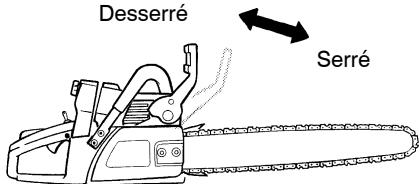

Averagement:

Les

Les dispositifs suivants ont été inclus dans votre tronconnexe afin de réduire le danger de recul, néanmoins, de tels dispositifs n'éliminent pas complètement ce danger. Ne vous confiez pas aux seuils disposés de sécurité. Respectez toutes les règles de sécurité afin d'éviter le recul et les autres forces qui peuvent causer des blessures graves.

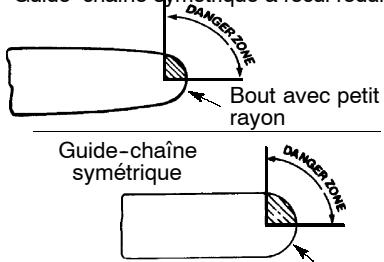

• La barre au recul réduit, conçue avec une pointe de rayon court qui réduit les dimensions de la zone de danger de recul dans la pointe de la barre. Ce type de barre réduit de façon significative le nombre et la gravité des reculs aux tests faits en conformité avec ANSI B175.1.

Guide-chaine symétrique à recul réduit

Bout avec large rayon

La chaîne au recul réduit satisfait les demandes de performance aux tests d'un échantillon représentatif des tronçonneuses avec déplacement de 3,6 pouces cubiques spécifiés dans ANSI B175.1.

Indicateur de profondeur

Maillon de protection étiré

Dévie la force de recul et permet au bois d'entrer progressivement dans la coupe.

Peut enrayer le matériel

Chaîne ayant un potentiel de recul élevé

• Protecteur de main d'avant: conçu pour réduire ellement.
• èrent pour donner de l'équilibre et de la résistance dans le contrôle du pivotement de la tronconièreuse vers l'utilisateur dans le cas de recul.

FREIN De CHAIN

Frein à chaîne, conçu pour arrêter la chaîne en cas de recul.

AVERTISSEMENT: NOUS N'EXPRIMONS PAS ET VOUS NE DEVEZ PAS SUPPOSER QUE LE FREIN DE CHAINE VOUS PROTEGERA DANS LE CAS DE RECUR. Le recul est une action rapide comme un éclair qui jette en arrêté et en l'air la barre et la chaîne rotative vers l'opérateur. Le recul peut être causé en permettant le contact de l'extrémité de barre dans la zone de danger avec n'importe quel objet dur. Il peut être causé aussi en pincant la chaîne le long du haut du barre-guide. Cette action peut pousser le barre rapidement en arrière vers l'opérateur. L'un ou l'autre de ces événements peut vous faire perdre le contrôle de la tronconenneuse, ce qui peut produire des blessures sérieuses ou même la mort. NE VOUS REPOSEZ PAS SUR N'IMPORTE QUEL DISPOSITIF DE SECURITE INCORPORÉ DANS VOTRE TRONCONNEUSE. VOUS DEVEZ UTILISER LA TRONCONNEUSE CORRECTEMENT ET AVEC SOIN POUR EVITER LE RECUR. Les barres à recul réduit et les chaînes à recul réduit bas réduisent le chance et la grandeur du recul; ils sont donc recommends. Notre tronconenneuse a une chaîne et une barre à faible recul en tant qu'équipement d'origine. Sur un frein à chaînes devraient être dépannés par un distributeur de service autorisé. Prenez votre unité à l'endroit de l'achat si acheté d'un distributeur de service, ou au marchand principal autorisé le plus proche de service.

• Si le bout touche un objet, des étincelles peuvent être produites et la direction peut être INVERSEE, renvoyant la chaîne en haut et en arrière vers l'utilisateur.
• Si la chaîne est bloquée au niveau de la chaîne, il peut sauter rapidement en arrêt en direction de l'utilisateur.
• Ces deux manœuvres peuvent vous faire perdre le contrôle de la tronçonneuse.

REMARQUE: Si cette tronçonneuse doit être utilisée pour l'abattement d'arbres, un frein de chaîne est exigé et ne sera pas retiré ou ne sera pas autrement invalidé pour être conforme aux règles OSHA féderées pour l'abattement d'arbres. Contactez un Autorisé de Service après-vente ou l'ame au numero 1-800-554-6723.

AVIS DE SÉCURITÉ: Une longue exposition aux vibrations provoquées par un outillage à main et à essence peut entraîner

des lésions des vaisseaux sanguins ou des nerfs des doigts, de la main et des articulations chez les personnes enclines à des troubles de la circulation ou à des enflures anormales. Certaines personnes habituellement saines ont connu des problèmes de vaisseaux sanguins lors d'une utilisation prolongée de la souffleuse dans le froid. Si des symptômes tels qu'engourdissement, douleurs, affaiblissement, changement de la couleur ou du grain de la peau ou encore perte de sensibilité dans les doigts, les mains ou les articulations apparaissent, arrêtez d'utiliser cet appareil et consultez un médecin. Un système anti-vibration ne permet pas d'éviter ces problèmes. Les personnes travaillant régulièrement ou continuellement avec un appareil électrique doivent contrôler minutieusement leur condition physique et l'état de l'appareil.

AVIS SPECIAL: Votre tronconneuse vient équipée d'un silencieux limiteur de température et un écran anti-étincelles afin de satisfaire les conditions des codes de Californie 4442 et 4443. Toutes les terres fiscales boisées et les états de Californie, Idaho, Maine, Minnesota, Nouvelle Jersey, Oregon et Washington exigent par loi un écran anti-étincelles dans beaucoup de moteurs de combustion interne. Si vous utilisez une tronconneuse où il y a de telles règles, vous êtes juridiquement responsable du maintien de ces pièces. Le manque de ces conditions est une violation de la loi. Voir la section SERVICE.

NORMES: Cet appareil est homologué par Underwriter's Laboratories, Inc., comme se conformant à la Norme Nationale Américaine pour les outils moteurs - tronconneuse à essence - Réglementation sur la Sécurité (ANSI B175.1-1991).

Tout défaut de respecter tous les avertissements et règles de sécurité peut entraîner des blessures graves. Dans des situations qui ne sont pas couvertes dans ce manuel, soyez prudent(e) et faites preuve de bon sens. Si vous avez besoin d'aide, mettez-vous en rapport avec le Autorisé de Service après-vente ou llame al numero 1-800-554-6723.

Montage

Il est conseillé de porter des gants de protection (non fournis) lors de l'opération de montage.

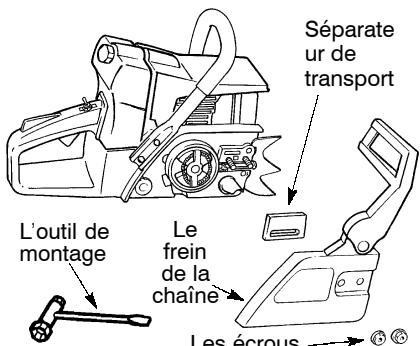

ATTACHER LA BARRE ET LA CHAINE (si elles ne sont pas deja attachées)

A AVENTISSEMENT: Verifiez

chaque pas du montage si vous avez reçu l'appareil déjà monté. Employez toujours des gants quand vous maniez la chaîne. La

La chaîne est tranchante et peut vous blesser même quand elle n'est pas en mouvement.

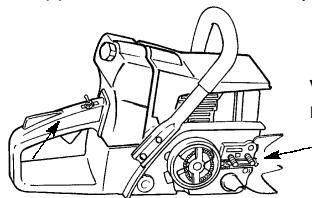

• Desserrez et enlevez les écrous du frein de chaîne et enlevez le frein de chaîne de la tronconneuse.
• Enlevez le séparateur d'emballage en plastique et recyclez-le.

• Il y a une goupille et une vis de réglage employées pour régler la tension de la chaîne. Il est très important dans le montage de la barre que la goupille qui se trouve sur la vis de réglage soit alignée avec un trou qui se trouve dans la barre. Quand on fait tourner la vis, la goupille monte et descend par la vis. Trouvez ce réglage avant d'installer la barre dans l'appareil. Voir l'illustration qui suit.

Vis dé réglage

• Tournez la vis de réglage afin de laisser la goupille de réglage bien au fond. Il sera peut-être nécessaire de faire un réglage additionnel pendant le montage de la barre.

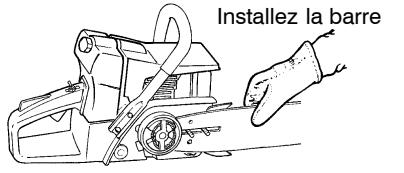

• Installez la barre selon l'illustration.
• Faites glisser la barre jusqu'au fond.
• Employez l'illustration de la chaîne afin de déterminer la direction correcte.

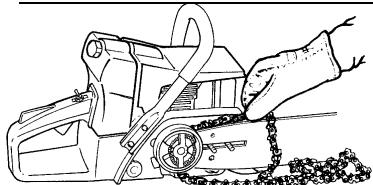

• Appuyez la chaîne sur le pignon qui se trouve derrière le cylindre de l'embrayage.
• Commencez en haut de la barre et mettez la chaîne dans la rainure qui seouve autour de la barre. Tirez la barre en avant ete que la chaîne soit complètement mise dans la rainure de la barre. Tenez la barre contre le cadre de l'appareil et installez la frein de chaîne. Assurez-vous que la goupille de réglage est alignée avec le trou dans la barre. Rappelez-vous que la goupille fait la barre glisser en avant et en arrêté afin de régler la tension de la chaîne.
• Réinstallez les écrous et ajustez-les avec les doigts. Après avoir tensionné la chaîne,

il faudra ajuster les écrous de la frein de chaine.

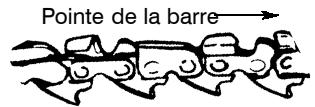

Direction correcte de la chaîne

Placez la chaîne sur le pignon

TENSION DE LA CHAINE (y compris les appareils avec la chaîne déjà installée)

REMARQUE: Tandis que vous reglez la tension de la chaîne, assurez-vous que les écrous du frein de chaîne ont été ajustés seulement avec les doigts. Si l'on tente de régler la tension de la chaîne avec les écrous bien ajustés, on pourrait endommager l'appareil.

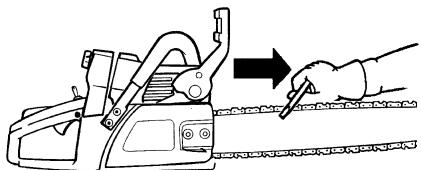

Vérification de la tension :

Mpochez l'extrémité de tournevis de l'outil de réglage à chaîne (outil de la barre) pour déplacer la chaîne autour de la barre. Si la chaîne ne tourne pas, elle est trop serrée. Si elle est trop lâche, elleendra en bas de la barre.

Réglage de la tension :

La tension de la chaîne est très importante. La chaîne s'est tendue avec l'usage, spécialement pendant les premières fois que la tronçonneuse est employée. Vérifiez toujours la tension de la chaîne chaque fois que vous utilisez l'appareil et chaque fois que vous le ravitailllez.

On fait le réglage en desserrant les écrous du frein de chaîne et en faisant tourner la vis de réglage 90_ pendant qu'on hausse la barre.

Si la chaîne est trop tensionnée, faites tourner la vis 90_dans le sens inverse des aiguilles d'une montre. Si la chaîne est trop lache, tournez la vis 90 dans le sens des aiguilles d'une montre.

• Haussez la pointe de la barre et ajustez les écrous avec l'outil.
• Vérifiez, encore une fois, la tension de la chaîne.

Si le

tronconenneuse est fonctionnée avec une chaîne lâche, la chaîne pourrait sauter de la barre et du résultat dans les blessures graves.

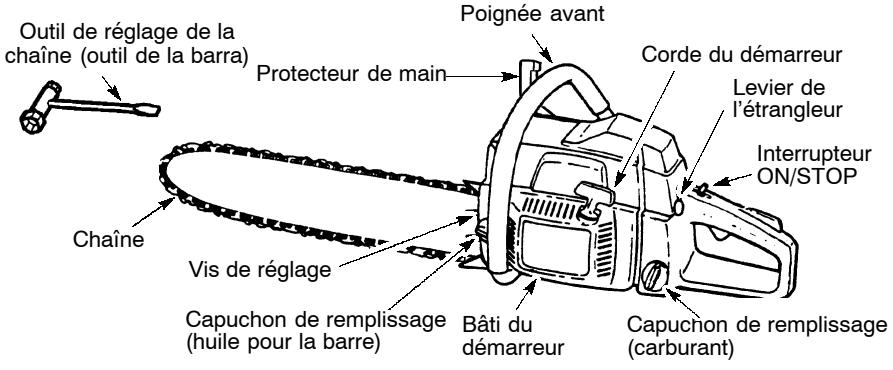

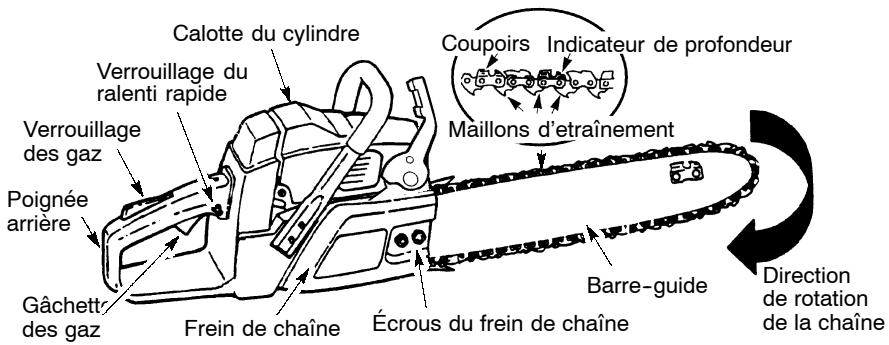

Familiarisez-vous avec votre tronconneuse

AVANT D'UTILISER VOITRE SCIE À CHAINE, LISEZ BIEN CE MANUEL ET LES RÉGLES DE SECURITE. Compareez les illustrations à votre outil pour voir où se trouvent les commandes et les réglages. Conserve ce manuel pour vous y reporter plus tard.

Interrupteur de mise en route/d'arrét (on/stop)

Le INTERRUPEUR DE MISE EN ROUTE/D'ARRET (ON/STOP) est utilisé pour arrer le moteur.

Gachette des gaz

Le GACHETTE DES GAZ contrôle la vitesse du moteur.

Verrouilage des gaz

Le VERROUILAGE DES GAZ doit être pressé avant de pouvoir presser la gachette des gaz. Il évite les démarrages accidentels.

Du Ralenti

Le VERROUILLAGE DU RALENTI RAPIDE maintient la gachette des gaz en position de démarrage. Engagez ce verrouillage en pressant le verrouillage des gaz et en pressant la gachette des gaz. Tenez la gachette des gaz pressée et pressez le verrouillage du ralenti rapide. Relâchez ensuite le verrouillage des gaz et la gachette tout en continuant à presser le bouton de ralenti rapide.

LEVIER De l'etrangleur

Ce LEVIER DE L'ETRANGLEUR est utilisé pour amener plus de carburant au moteur durant un démarrage à froid..

FREIN de châine

Le FREIN DE CHAINE concu pour arrêter la chaine en cas de recul. Le frein de chaine est actionné automatiquement en cas de recul. Le frein de chaine est actionné manuellement si le protecteur de main est poussé en avant. Si le frein est déjà actionné, on peut le désactionner en tirant le protecteur de main vers l'avant autant que possible.

Tension de la châine

Il est normal qu'une chaine neuve se détende durant les 30 premières minutes d'utilisation. Vous devez vérifier la tension de la chaine. Voir TENSION DE LA CHAINE dans la section des REPARATIONS ET RÉGLAGES.

Ravitallement du moteur

Ce moteur est approuvé pour fonctionner avec essence sans plomb. Avant de ravitailler, il faut mélanger l'essence avec une huile de bonne qualité pour les moteurs à 2 temps refroidis à air. Nous recommendons l'huile Poulan/Weed Eater. Si vous n'employez pas cette huile, employez une huile de bonne qualité pour les moteurs à 2 temps refroidis à air spécifiée pour les mélanges à 40:1 (on obtient un mélange à 40:1 en mélangeant 3,2 onces d'huile avec chaque gallon d'essence sans plomb). N'UTILISEZ PAS d'huiles pour automobiles ni pour bateaux. Elles peuvent endommager le moteur. Lorsque vous préparez le mélange, respectez les instructions sur le récipient. Lisez tous les instructions de sécurité en MANIEZ LE CARBURANT AVEC SOIN et respectez-les.

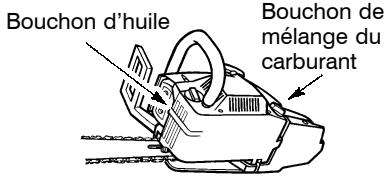

Lubrification de la BARRE et de la CHAIN

La barre et la chaîne ont besoin de lubricification continuelle. La lubricification est fournie par un système de lubrification automatique quand le réservoir d'huile est maintenu rempli. Le manque d'huile détruira la barre et la chaîne rapidement. Le manque d'huile causera surchauffage qui se pourra détecter par la fumée qui sort de la chaîne et/ou par la décoloration de la barre. Quand la température est sous zéro, l'huile devient plus épaissie, donc il faudra la diluer avec un peu (5 à 10%) de gazole N° 1 ou pétrole. L'huile de barre et chaîne doit couler librement. L'huile Poulan ou Poulan Pro de barre et chaîne est formulée pour protéger votre appareil contre les dégâts excessifs causés par la chaleur et la friction et telle résiste la perte d'épaisseur à hautes températures. Si l'huile Poulan ou Poulan Pro de barre et chaîne n'est pas disponible, utilisez une bonne huile de la catégorie SAE 30. - N'employez jamais d'huile usée. - Arrêtez le moteur avant d'enlever les bouchons.

Important

Il a été prouvé que les carburants contenant de l'alcool (ou utilisant de l'éthanol ou du méthanol) peuvent attirer l'humidité qui entraîne la séparation du carburant et la formation d'acides durant le rangement. Les gaz acides peuvent endommager le dispositif du carburant d'un moteur. Pour éviter les problèmes de moteur, le dispositif du carburant doit être purgé avant de ranger l'outil pendant 30 jours ou plus. Videz le réservoir du carburant, faites démarrer le moteur et laissez-le tourner jusqu'à ce que les tuyaux de carburant et le carburateur soient vides. La section suivante, utilisez du carburant frais. Pour plus de détails, voir la section ENTREPOSAGE.

Avertissement: la chaine ne

doit pas être en mouvement lorsque le moteur est au ralenti. Si c'est le cas, réferez-vous à la partie intitulée REGLAGE DU CARBURATEUR dans ce mode d'emploi. Ne touchez pas le pot d'échappement ; ceci pourrait résulter en brûlures sérieuses.

Pour arrêter le moteur, mettez l'interrupteur ON/STOP en position «STOP»,

Pour démarrer le moteur, tenez bien la tronconneuse par terre comme illustré, la chaîne devra pouvoir tourner sans toucher d'autres objets.

N'utilisez que 40 - 45 cm de corde lors de cette opération.

Maintenez fermement la corde en tirant le cordon du lanceur.

Poignée de la corde de mise en marche

Pied dans la poignée arrière

Renseignements importants

En tirant la corde, ne la tirez pas jusqu'au bout. Ceci peut faire casser la corde. Ne laissez pas la corde revenir violemment. Tennez la poignée en laissant la corde revenir doucement.

Lors d'un temps froid, démarrez votre appareil avec l'étrangleur en position FULL CHOKE. Laissez le moteur se réchauffer avant de presser la détente de l'étrangleur.

REMARQUE: Ne l'utilisez pas quand le réglage d'étrangleur est en position FULL CHOLEK.

DEMARRAGE D'UN MOTEUR FROID (ou d'un moteur après épuisement du carburant)

• Mettez l'interrupteur ON/STOP en position «ON». Tirez le réglage d'étrangleur à maximum.

INTERRUPTEUR ON/STOP

RéGLAGE D'ÉTRANGLEUR Étrangleur OFF FULL

• Appuyez sur le réglage d'étrangleur avec votre main droite. Appuyez sur la gachette d'accélération sans relâcher ; appuyez et tenez le levier du ralenti accéléré avec votre index ; relâchez la gachette d'accélération.

REMARQUE: Si vous appuyez sur la gâchette d'accelération lors du démarriage, vous devrez remettre la levier du ralenti accéléré dans sa position initiale.

• Avec la main droite, tirez rapidement la corde de mise en marche 10 fois maximum.
• Mettez l'étrangleur en position «OFF CHOKE».
• Avec la main droite, tirez rapidement la corde jusqu'à ce que le moteur démarre. Laissez le moteur tourner au ralenti accéléré pendant 5 secondes. Après, pressez la gachette puis lâchez-la pour que le moteur tourne au ralenti normal.

Demarrage d'un moteur CHAUD

• Mettez l'interrupteur ON/STOP en position «ON».
• Appuyez sur le réglage d'étrangleur avec votre main droite. Appuyez sur la gâchette d'accélération sans relâcher ; appuyez et tenez le levier du ralenti accéléré avec votre index ; relâchez la gâchette d'accélération.

Assurez-vous que l'étrangleur est en position «OFF CHOKE». Tirez la poignée du lanceur jusqu'à ce que le moteur démarre. - Appuyez et relâchez la gâchette d'accélération pour laisser le moteur tourner à vide.

Difficultés de demarrage (ou d'un moteur noyé :

Il est possible que le moteur soit noyé s'il n'a pas démarré après 10 tentatives.

Pour vider un moteur noyé, suivez les consignes indiquées pour un moteur chaud. Il faut que l'interrupteur ON/STOP soit en position «ON».

Si le moteur est extrèmement noyé, il faudra peut-être plusieurs tentatives. Si le moteur ne démarre toujours pas, vezez le TABLEAU DE DEPANNAGE ou téléphone au 1.800.554.6723.

Averagement:

N'EXPRIMONS PAS ET VOUS NE DEVEZ PAS. SUPPOSER QUE LE FREIN DE CHAINE VOUS PROTEGERA DANS LE CAS DE RECURL. Le recul est une action rapide comme un éclair qui jette en arrière et en l'air la barre et la chaîne rotative vers l'opérateur. Le recul peut être causé en permettant le contact de l'extrémité de barre dans la zone de danger avec n'importe que ql object dur. Il peut être causé aussi en pincant la chaîne le long du haut du barre-guide. Cette action peut pousser le barre rapidement en arrière vers l'opérateur. L'un ou l'autre de ces événements peut vous faire perdre le contrôle de la tronçonneuse, ce qui peut produit des blessures sérieues ou même la mort. NE VOUS REPOSEZ PAS SUR N'IMPORTE QUEL, DISPOSITIF DE SECURITE INCORPore DANS VOTRE TRONCONNEUSE. VOUS DEVEZ UTILISER LA TRONCONNEUSE CORRECTEMENT ET AVEC SOIN POUR EVITER LE RECURL. Les barres à recul réduit et les chaînes à recul réduit bas réduisent le chance et la grandeur du recul; ils sont donc recommends. Notre tronçonneuse a une chaîne et une barre à faible recul en tant qu'équipement d'origine. Si le collier de frein est usé, il peut se casser lorsque le frein de chaîne est activé. Si le collier de frein est défectueux, le frein de chaîne n'arrête pas la chaîne. La collier de frein devrait être remplacee par un Autorisé de Service après-vente si n'importe qu'elle partie est usee moins de 1/32 pouce d'épaissure. Sur un frein à chaînes devraient être dépannés par un distributeur de service autorisé. Prenez votre unité à l'endroit de l'achat si acheté d'un distributeur de service, ou au marchand principal autorisé le plus proche de service.

• Cet appareil est fourni d'un frein de chaîne conçu pour arrêter la chaîne en cas de recul.
• Le frein de chaîne inertie-lancé est actionné si la protecteur de main est

poussé en avant, soit manuellement (à la main) ou automatiquement (par le mouvement soudain).

• Si le frein est déjà actionné, on peut le désactionner en tirant le protecteur de main vers l'anse d'avant autant que possible. Pour pouvoir couper avec la tronconneuse, le frein doit être désactionné.

Contrôle de la fonction de freinage

ATTENTION: Vous devez vérifier le frein de chaîne plusieurs fois par jour. Le moteur doit tourner en exécutant ce procédé. C'est le seul exemple quand la sierra devrait être placée sur la terre avec le fonctionnement de moteur.

Mettez la tronconneuse sur un endroit solide. Tenez les poignées des deux mains et mettez le moteur à pleins gaz. Enclenchez le frein de chaîne en faisant tourner votre poignet gauche contre le protège-main, sans lâcher la poignée avant. La chaîne devrait s'arrêter immédiatement.

Vérification de la force d'inertie

A VARTISSEMENT: Quand vous faites ce qui suit, le moteur doit être arrêté. Tenez la tronconneuse à environ 14 pouces (15 cm) au dessus d'une souche ou d'un troncon ou de toute autre surface en bois.. Relâchez votre prise sur la poignée avant et utilisez le poids de la tronconneuse laisseze le dessus du barre la chute en avant et enter en contact avec le troncon. Quand l'extremité de la barre frappe le troncon, le frein devrait lancer.

Renseignements importants

• Vérifiez la tension de la chaîne avant la première utilisation et après 1 minute de travail. Voir TENSION DE LA CHÂINE dans MONTAJE.
• Coupez bois seulement. Ne coupez pas métal, plastique, maçonnerie, matériaux de construction qui ne sont pas bois, etc.
• Arrêtez l'appareil si la chaîne touche un objet étranger. Faites une inspection de la tronçonneuse et réparez les pièces si nécessaire.
• Évitez que la chaîne touche de la saleté ou du sable. Même un peu de saleté l'émoussera rapidement, ce qui accroît le risque de recul.
• Coupe des rondins petits, en employant les techniques suivantes, afin de vous

habituer à l'utilisation de l'appareil, avant de tenter un travail important.

• Serrez l'accélérateur et laissez que le moteur atteigne la vitesse maximum avant de commencer à couper.
• Commencez chaque coupure avec le cadre de l'appareil appuyé sur le rondin.
• Maintenez le moteur à vitesse maximum en tout moment pendant que vous êtes en train de couper. Laissez l'appareil faire le travail. N'exercez qu'une pression très légère. Lachez l'accélérateur dès l'instant où vous achevez la coupure, laissant le moteur tourner au ralenti. Si vous laissez tourner le moteur à vitesse maximum sans couper, l'appareil pourrait subir des dégâts excessifs.
• Afin d'éviter la perte du contrôle au moment d'achever la coupe, n'exercez pas de pression sur la tronconneuse à ce moment.
• Arrêtez le moteur avant de poser l'appareil sur la terre.

Techniques pour abattre les ARBRES

AVERTISSEMENT: Verifiez les branchements cassés ou morts qui peuvent tomber tout en coupant entrainant des dommages sérieux. Ne fouce pas pris de bâtiments ou de fils d'électricité si vous ne savez pas la direction dans laquelle l'arbre va tomber, ni de nuit non plus, parce qu'il n'y pas visibilité suffisante, ni avec mauvais temps tel que la pluie, la neige, ou les vents forts parce qu'il est difficile de juger où l'arbre va tomber.

• Planifiez soigneusement à l'avance votre travail de coupe.
• Dégagez l'aire de travail. Il vous faut une aire dégagée tout autour de l'arbre où vous pourrez conserver un bon équilibre.
• Etudiez les conditions naturelles qui peuvent faire tomber un arbre dans une direction particulière.

Les conditions naturelles qui peuvent déterminer la direction dans laquelle un arbre va tomber :

• La direction et la vitesse des vents. L'inclination de l'arbre. Parfois elle n'est pas évidente à cause de la pente. Employez un fil à plomb ou équivalent pour déterminer la direction de l'inclination de l'arbre.
• Poids et branches d'un seul côté.
• Les arbres et les obstacles doivent être l'arbre.

Vérifiez s'il y a des éléments pourris. Si l'arbre est pourri il peut casser net et tomber dessus l'utilisateur.

Assurez-vous qu'il y a de l'espace pour que l'arbre tombe. Établissez une distance équivalente à deux longueurs et demi de l'arbre entre celui-ci et la personne ou l'objet.

plus proche. Le bruit du moteur peut masquer votre avis crié.

Enlevez la poussière, les pierres, écorce libre, clous, agrafes, et fil de cuivre de l'arbre que l'on va couper.

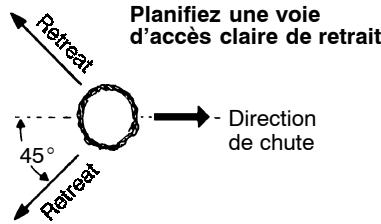

Planifiez une voie d'accès claire de retraite à l'arrière et à la diagonale à la ligne de chute.

Pour abattre de GRANDS ARBRES

(15 cm de diamètre ou plus)

La méthode de l'entaille est employée pour abattre des arbres grands. On coupe une entaille du côté de l'arbre vers lequel on désire que l'arbre tombe. Après avoir fait une coupure de chute de l'autre côté, l'arbre aura la tendance de tomber vers l'entaille.

REMARQUE: Si l'arbre a de grosses racines en arc-boutant, enlevez-les avant de faire l'entaille.

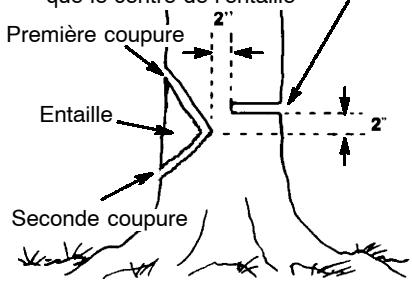

Comment FAIRE l'entaille et abattre l'arbre

• Faites l'entaille coupant tout d'abord la partie supérieure. Coupe jusqu'à 1/3 du diamètre de l'arbre. Puis complétez l'entaille coupant la partie de bas. Voir l'illustration. Après avoir complété le coupage, enlevez l'entaille de l'arbre.
• Ensuite, faites la coupure de chute de l'autre côté de l'arbre. Faites une coupure à 5 cm plus haut que le centre de l'entaille. Il restera bois suffisant sans couper entre la coupure de chute et l'entaille pour former un gond, qui aidera à éviter que l'arbre tombe en une direction erronée.

Coupure finale ici, à 5 cm plus haut que le centre de l'entaille

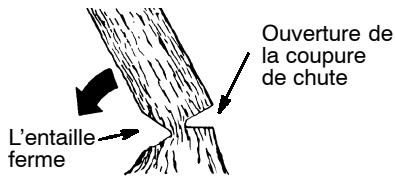

Le gond maintient l'arbre sur la souche et aide à contrôler la chute

REMARQUE: Avant d'achever la coupure de chute, employez des cales pour ouvrir la coupure si nécessaire afin de contrôler la direction de chute. Employez des cales en plastique ou en bois, mais jamais en acier ou en fer, afin d'éviter de recul et des dégâts à la chaîne.

• Soyez attentif aux signes qui indiquent que l'arbre est prêt à tomber : des bruits de bois, la coupure de chute devient plus grande, ou mouvement dans les branches les plus hautes.
• Dès le moment que l'arbre commence la chute, arrêtez la tronçonneuse, laissez-la sur la terre et sortez par la route de retraite pré-établie.
• Soyez extrêmement soigneux avec les arbres qui ne tombent pas complètement parce qu'ils peuvent avoir un support très précaire. Si l'arbre ne tombe pas complètement, laissez la tronçonneuse de côté et employez un treuil, une mouffe ou un tracteur pour achever. Afin d'éviter des blessures, ne coupez pas les arbres incomplètement tombés avec la tronçonneuse.

Comment COUPER un ARBRE TOMBE (tronconnage)

Tronconnage est le terme utilisé pour la coupe d'un arbre tombé en buches de la taille désirée.

debout sur l'arbre que vous etes en train de couper. N'importe quelle partie du rondin peut rouler et vous pourrez tomber. Ne restez pas sur une pente plus bas que le rondin qu'on est en train de couper.

Renseignements importants

• Ne coupez qu'un rondin à la fois.
• Prenez garde quand vous coupez du bois brisé. L'appareil pourrait jeter des morceaux tranchants vers l'utilisateur.
• Employez un chevalet pour sectionner des rondins petits. Ne permettez jamais qu'une autre personne serre le rondin pendant que vous coupez et ne serrez jamais de rondin avec le pied ou la jambe.
• Ne coupez pas dans une aire où des rondins, des branches et des racines sont entassées. Avant de les couper, déplacez les rondins pour les mettre dans une aire dégagée.

TYPES de coupures employées pour tronçonnage

AVERTISSEMENT: Si la tronçonneuse reste attrapée dans un rondin, ne tentez pas de tirer pour l'enlever. Vous pourriez perdre le contrôle de la tronçonneuse et subir des blessures et/ou des dommages à l'appareil. Arrêtez l'appareil, martelez une cale en plastique ou bois dans la coupure jusqu'à ce que vous pouvez enlever l'appareil facilement. Mettez la tronçonneuse en marche encore une fois et entrez dans la coupure avec beaucoup de soin. Ne tentez jamais de mettre l'appareil en marche quand il est pris dans un rondin.

Utilisez un cale pour enlever une tronçonneuse pincée

Arrêtez la tronçonneuse et martelez une cale en plastique ou bois pour ouvrir la coupure.

Coupe par le dessus - du côté de haut avec le cadre de l'appareil appuyé contre le rondin, et descendant. Employez une pression très légère vers le sol. COUPE PAR LE DESSUS

COUPE PAR LE DESSOUS

Coupe par le dessous - pour faire une entaille en partant du bas, vous devez couper le bas de la grume avec le haut de votre tronconneuse. Utilisez une pression légère vers le haut. Tenez bien votre tronconneuse et contrôlez-la bien. Notre tronconneuse aura tendance à revenir vers vous pendant la coupe.

AVERTISSEMENT: N'inversez jamais la tronconneuse pour effectuer une coupure ascendante. L'appareil ne peut pas être contrôlé de cette façon.

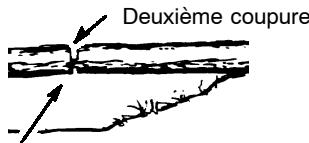

Faites toujours votre première coupure du côté de compression du rondin. Le côté de compression du rondin est où la pression du poids du rondin est concentrée.

Première coupure du côté de compression du rondin

Deuxième coupure

Première coupure du côté de compression du rondin

Comment tronçonnage sans support

• Faites une coupe par le dessus jusqu'à 1/3 du diamètre du rondin.
• Faites rouler le rondin et inversez sa position, finissant par une seconde coupe par le dessous.
• Faites attention spéciale aux rondins qui ont un côté de compression afin d'éviter que la barre reste prise dans la coupure (illustration ci-dessus de cette coupe).

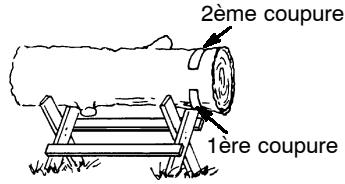

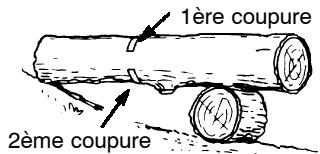

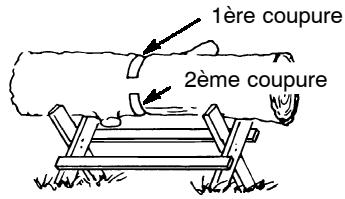

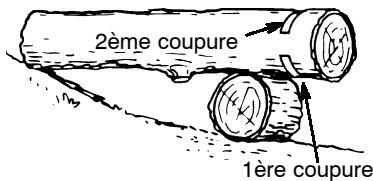

Comment tronçonnage utilisant un RONDIN ou un chevalet

Rappelez-vous que la première coupure est du côté pressionné du rondin. La première coupure doit couper 1/3 du diamètre du rondin. - Achevez avec la seconde coupure. Utilisation d'un rondin pour le support

Utilisation d'un support de stand

Comment COUPER des branches et tailler

AVERTISSEMENT: Garde contre le recul. Ne permettez jamais que la chaîne, étant en mouvement, touche n'emporte quel objet à pointe de la barre pendant couper des branches et tailler.

AVERTISSEMENT: Ne grimpez jamais aux arbres pour couper des branches ou tailler. N'employez pas de plate-formes, échelles, rondins ou n'importe quelle surface pas stable. Vous pourriez perdre l'équilibre ou le contrôle de la tronçonneuse.

Renseignements importants

• Travailliez lentement, en maintenant les deux mains fermement saisies sur la tronconneuse. Conservez un bon équilibre.
• Prenez garde aux branches petites et employez une extrême caution. Les branches fines peuvent s'attraper contre la chaîne et battre l'utilisateur ou le tirer et faire perdre l'équilibre.
• Prenez garde à la réaction de branches piées ou sous pression. Évitez d'être battu par les branches ou l'appareil quand la tension dans les fibres est libérée.
• Débarrasssez-vous des branches tombées afin d'éviter les chutes.

Elagage

• Elaguez toujours un arbre après l'avoir coupé. Sinon vous ne pourrez pas l'élaguer en toute sécurité et correctement.
• Laissez les plus grosses branches sous l'arbre abattu pour le maintenir pendant que vous travaillez.
• Démarrez à la base de l'arbre abattu et montez vers la cime, en coupant les petites et les grosses branches. Enlevez les petites branches en une seule coupe.
• La chaîne doit toujours se trouver près du tronc.
• Enlevez les plus grosses branches avec la technique de coupe 1/3, 2/3 décrite dans la section débitage.
• Coupez toujours les petites branches dégagées par-dessus. En coupant par-dessous, les branches risqueraient de tomber et de se prendre dans la tronçonneuse.

Pour COUPER les branches

• Coupe toujours les branches après que l'arbre est tombé. C'est seulement ainsi.

que l'on peut couper les branches avec sécurité.

• Laissez les branches les plus grandes sous l'arbre tombé le supporter pendant que vous travaillez.
• Commencez à la base de l'arbre et travaillez vers le haut, coupant les branches. Enlevez les branches bien petites d'une seule coupure.
• Toujours, quand possible, maintenez l'arbre entre vous et la chaîne.
• Enlevez les branches plus grandes avec la technique décrite dans la section précédente COMMENT TRONCONNAGE SANS SUPPORT.
• Employez toujours une coupe par le dessus en coupant des branches petites et celles qui pendent librement. Les coupures ascendantes pourraient faire que les branches tombent et serrent la chaîne.

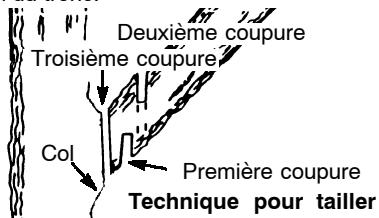

Pour tailler

A VERTISSEMENT: Ne taillez que les branches qui sont à la hauteur des épaules et plus bas. Pour les autres, contratez un professionnel.

• Ne taillez que les branches qui sont à la hauteur des épaules et plus bas. Pour les autres, contratez un professionnel.
• Puis faites une deuxième coupure complètement à travers la branche. Achévez avec une troisième coupure, descendante, pour laisser un col de 3 a 5 cm du tronc.

AVERTISSEMENT: Débranchez, toujours le fil de la bougie quand vous faites des réparations, sauf les réglages de carburateur.

Nous recommandons que tout service et réglage pas décrits dans ce manuel soient effectués par un Autorisé de Service après-vente.

Entretien

Mettez du lubrifiant sur

le trou de pignon..... Après chaque

utilisation

Vérifiez:

Niveau du Carburant... Avant chaque utilisation

Lubrification de la Barre Avant chaque utilisation

Tension de la Chaine... Avant chaque utilisation

Tranchant de la chaine Avant chaque utilisation

Pièces Endommagées. Avant chaque utilisation

Bouchons Lâches.... Avant chaque utilisation

Fermoirs Lâches... Avant chaque utilisation

Pièces Lâches............................................................................. utilisation

Faire inspection et nettoyer:

Barre. Avant chaque utilisation

Appareil complet...................................................................... utilisation

Filtre d'Air................................................................................................. Chaque 5 heures*

Frein de chaîne.... Chaque 5 heures*

Écran pare-étincelles et silencieux................................................................................ heures *

Remplacer la bougie. Annuellement Remplacer le filtre

carburant. Annuellement

Heures d'utilisation

Filtred'air

ATTENTION: Ne nettoyez pas le filtre en essence ni aucun autre solvant combustible, afin d'éviter la création du danger d'incendie ou de production de vapeurs évaporatives nuisibles.

Comment nettoyer le filtre d'air:

Un filtre sale diminue la performance du moteur et augmente la consommation de carburant et la production d'émissions nuisibles. Nettoyez le filtre d'air toujours après chaque 5 heures d'utilisation.

• Nettoyez le couvercle et tout l'espace autour afin d'éviter l'introduction de poussière et de suie dans le carburateur quand le couvercle est enlevé.
• Enlevez les pièces selon l'illustration.
• Nettoyez le filtre à l'eau savonneuse.
• Remplace les pièces.

Silencieux et écran du pare-etincelles

Durant l'utilisation de l'outil, des dépôts de carbone se forment sur le silencieux et le pare-étincelles et doivent être enlevés pour éviter le risque d'accident et une mauvaise performance du moteur. S'il se brise, replacez l'écran pare-étincelles.

Nettoyage de l'ecran du pare-etincelles

Ce nettoyage doit être fait toutes les 25 heures d'utilisation ou chaque année, selon la première de ces éventualités.

• Desserrez et enlevez les 2 vis du couvercle du silencieux.
• Enlevez le couvercle du silencieux (en le tirant).
• Enlevez le diffuseur du silencieux et le bloc de l'écran du pare-étincelles. Prenez note de l'assemblage pour plus tard.
• Nettoyez l'écran du pare-étincelles avec une brosse métallique. S'il est endommagé, remplacez-le.
• Remplacez toute pièce du silencieux brisée ou craquelée.
• Réinstallez le diffuseur et l'écran du pare-étincelles (trous ronds vers le haut).
• Réinstallez le couvercle du silencieux et les 2 vis (7 à 8 pi/lb).

Le réglage du carburateur est extrêmement important et s'il est fait erronément, il peut entraîner des dommages permanents à l'appareil. Nous recommandons que vous vous mettiez en rapport avec un Autorisé de Service après-vente pour faire le réglage.

Maintien de la BARRE

Si vous appareil coupe vers le côté, s'il est nécessaire de le forcer afin de compléter la coupure, ou s'il a été utilisé avec une quantité insuffisante de lubrication, il sera peut-être nécessaire de faire un service de la barre. La barre usée peut endommager la chaîne et rendre le coupage difficile.

Après chaque utilisation, assurez-vous que l'interrupteur ON/STOP est en position «STOP», puis enlevez la sciure de la barre-guide et du trou du pignon.

Pour maintien de la barre-guide:

• Mettez l'interrupteur ON/STOP en position «STOP».
• Desserrez et enlevez les écrous de la frein de chaîne et la frein de chaîne. Enlevez la barre et chaîne de la tronconneuse.
• Enlevez la rainure de la barre et la troue de huilage après toutes les 5 heures de l'utilisation.

• Après chaque utilisation, mettez du lubrifiant sur le trou du pignon.
• Un ébarbage des glissières de la barre-guide est normal. Enlevez-le avec une lime plate.
• Quand le haut de la glissière est inégal, utilisez une lime plate pour redessiner un bord bien droit au bout et aux côtes.

Rainure usee

Rainure comme elle doit être

Remplacez la barre-guide quand la glissière est usée, quand la barre-guide est tordue ou craquée ou quand un trop grand échauffement ou ébarbage des glissières se produit. Si vous nevez remplanter la barre-guide, n'utilisez que celle qui est spécifiée pour votre tronconneuse dans la liste de pièces ou sur le décalque de la tronconneuse.

Aiguisement de la CHAIN

L'aiguisage de la chaîne est un procédé compliqué qui exige des outils spéciaux. Nous vous recommandons de faire faire l'aiguisage chez un professionnel.

Temps d'allumage

L'allumage est fixe et non régulable.

Bougies

La bougie doit être remplacee chaque année pour vous assurer que le moteur demarre plus facilement et fonctionne moins. - Desserrez les vis de la calotte du cylindre. - Enlevez la calotte du cylindre. - Enlevez la bougie de son puit. - Enlevez la bougie du cylindre et jettez-la. - Remplacez-la par une bougie Champion RCJ-7Y et serrez-la avec une clé à tube (10-12 pi/lb). L'écartement doit être de.025 pouce. - Réinstallez le puit de la bougie. - Réinstallez la calotte du cylindre et les 3 vis (15-20 po/lb).

Entreposage

AVERTISSEMENT: Arrêtez le moteur et laissez-le refroidir, et vérifiez que tout est bien attaché, avant de mettre l'appareil en entreposage ou de le transporter dans un véhicule. Gardez l'appareil et le carburant dans un endroit où les vapeurs du carburant ne puissent pas atteindre des étincelles ou des flammes des chauffeurs d'eau, les moteurs et les interrupteurs électriques, chauffage central, etc. Gardez l'appareil avec tous les protecteurs à leur place. Placez-le de façon que personne ne puisse se blesser accidentellement, et hors de la portée des enfants.

• Avant de garder, versez tout le carburant de l'appareil. Mettez le moteur en marche et laissez-le tourner jusqu'à ce qu'il s'arrête tout seul.
• Nettoyez l'appareil avant de le garder. Faites attention spécialement aux bouches d'entrée d'air et maintenez-les débarrassées de déchets. Employez un détergent léger et une éponge pour le nettoyage des surfaces en plastique et des étiquettes.
• Rangez le tronçonneuse et le carburant dans un endroit bien aéré où les vapeurs d'essence ne peuvent pas atteindre d'étincelles ou de flammes nues de chauffeau, de moteurs ou d'interrupteurs électriques, de fournises, etc.
• Rangez bien le tronçonneuse hors de portée des enfants.

ATTENTION: Il est très important d'éviter la formation de dépôts de gomme dans les pièces essentielles du système de carburation, telles que le carburateur, le filtre de carburant, la ligne de carburant et le réservoir de carburant pendant l'entreposage. Les carburants mélangés avec l'alcool (dits "gasohol", aussi ethanol, ou methanol) peuvent attirer l'humidité, qui entraîne une séparation du carburant et la formation d'acides, durant l'entreposage, qui peuvent nuire au moteur.

Téléphonez au 1-800-554-6723.

Voulez-vous obtenir une pièce de rechange?

Mettez-vous en rapport avec tout concessionnaire.

Tableeaudepannage

AVERTISSEMENT: Toujours arrêtez l'unité et débranchez la bougie d'allumage avant d'exécuter tout le recommandé ci-dessous excepté les remèdes qui exigent fonctionnement de l'appareil.

PROBLÈME	CAUSE	REMÈDE
Le moteur ne démar-rer pas ou ne tourne que quelques instantssAprès le démarriage.	Interrupteur sur arrêt.Moteur noyé.Réservoir d'essence vide.La bougie ne fait pas feu.Le carburant n'atteint pas le carburateur.	Mettre l'interrupteur sur mise en route (ON).Voir "Instructions de démarriage".Remplir le réservoir du bon mélange de carburant.Poser une nouvelle bougie.Voir si le filtré à essence est sale.Le replacer. Voir si le tuyau d'essence est entortillé ou brisé.Réparer ou replacer.
Le moteur ne tournpas bien au ralenti.	Le carburateur exige un réglage.Compression trop BASSE.	Contactez un Autorisé de Service après-vente.Contactez un Autorisé de Service après-vente.
Le moteur refuse d'accélérier,manque de puissance ou meurt sous la charge.	Filtre à air sale.Bougie encrassée.Le carburateur exige un réglage.	Nettoyer ou replacer le filtré à air.Nettoyer ou replacer la bougie et régler l'écartement.Contactez un Autorisé de Service après-vente.
Le moteur fume excess-sivement.	Mélange de carburant incorrect.	Vider le réservoir du carburant et le replir du bon mélange.

Garantie limitee

ELECTROLUX HOME PRODUCTS NORTH AMERICA, Division de WCI Outdoor Products, Inc., garantit à l'acheteur d'origine que chaque tronçonneuse à essence neuve de marque Poulan ne présente aucun défaut matériel ou de fonctionnement et convient de réparer ou de remplacer sous cette garantie tous les produits ou accessoires à essence défectueux partir de la date d'achat originale comme suit :

2 ANS - Pièces et main d'oeuvre, si utilisée dans des buts domestiques.

60 JOURS - Pièces et main d'oeuvre, si utilisée dans des buts commerciaux, professionnelles ou pour la génération de revenus.

30 JOURS - Pièces et main d'œuvre, si utilisée dans des buts de location.

Cette garantie n'est pas transférable et ne couvre pas les dommages et la responsabilité resulting d'un mauvais usage, d'un mauvais entretien de l'outil, ni de l'utilisation d'accessoires et/ou de nécessaires qui ne sont pas spécifiquement recommandées par ELECTROLUX HOME PRODUCTS NORTH AMERICA pour cette

tronçonneuse. De plus, cette garantie ne couvre pas les dommages résultant d'un mauvais usage, d'un mauvais entretien de l'outil, ni des modifications faites à la tronçonneuse qui, à notre avis, altèrent sa

condition ou son fonctionnement. Cette garantie ne couvre pas les réglages, les bougies, les filtres, les cordes du starter, les ressorts du starter, l'aiguisage de la chaîne, les barres, les chaînes et les autres pièces qui s'useront et exigeront un remplacement suite à un usage raisonnable durant la période de garantie. Cette garantie ne couvre pas le réglage d'avant la livraison, l'installation du guide à barre et de la chaîne, ni les réglages normaux expliqués dans le manuel de l'utilisateur, par exemple le réglage du carburateur et de la tension de la chaîne. Cette garantie ne couvre pas les frais de transport.

CETTE GARANTIE VOUS DONNE DES DROITS LEGAUX SPECIFIQUES ET VOUS POURRIEZ AVOIR AUSSI D'AUTRES DROITS QUI VARIENT D'UN ETAT A L'AUTRE.

AUCUNE RÉGLAMMATION SE RATTACHANT A DES DOMMAGES INDIRECTS OU AUTRES NE SERA ACCEPTEE ET IL N'Y A AUCUNE GARANTIE EXPRESSE AUTRE QUE CELLES STIPULEES ICI. CERTAINS ÉTAINS NE PERMETTENT PAS LES RESTRICTION DE LA DUREE D'UNE GARANTIE IMPLICITE, NI L'EXCLUSION, NI LES RESTRICTIONS QUANT AUX DOMMAGES INDIRECTS ET LES RESTRICTIONS ET EXCLUSIONS CI-DESSUS PEUVENT DONC NE PAS S'APPLIQUER A VOUS.

La philosophie de ELECTROLUX HOME PRODUCTS NORTH AMERICA est de

toujours améliorer ses articles et elle se réserve donc le droit de modifier, changer ou discontinuer les modèles, les concepts, les caractéristiques et accessoires de tous les articles, en tout temps et sans avis préalable. ni obligations envers l'acheteur.

DROITS ET OBLIGATIONS DE VOITE GARANTIE: La U. S Environmental Protection Agency et POULAN/WEED EATER, DIVISION OF WCI OUTDOOR PRODUCTS ont le plaisir de vous exposer la garantie du systeme de lute antiemissions sur le moteur de votre apparéil de jardin et de pelouse. Tous les nouveaux moteurs de matériel et d'accessoires de jardin et de pelouse doivent être concus, construits et équipés de manière à replir les normes sévères de lutte antismog. POULAN/WEED EATER doit garantir le système de lutte antiemissions sur le moteur de votre matériel de jardin et de pelouse pendant les durées énoncées ci-dessous, sous réserve que le moteur de votre apparéil de jardin et de pelouse n'ait pas subi de mauvais usage, de néligence ou de mauvais entretien. Notre système de lutte antiemissions comprend des pieces comme le carburateur et le dispositif d'allumage. S'il existe un situation couverte par cette garantie, POULAN/WEED EATER doit réparer gratuitement pour vous votre matériel de jardin et de pelouse. Les dépenses couvertes par cette garantie comprend le diagnostic, les pieces et la main d'oeuvre. COUVERTURE DU FABRICANT EN VERTU DE LA GARANTIE: Si une piece quelconque de votre moteur, liée aux émissions (telle qu'énumérée dans la Liste de pieces garanties en vertu de la lutte antiemissions), est défectuese ou si un vice de matériel ou de main d'oeuvre du moteur provoque la panne d'une telle piece liée aux émissions, POULAN/WEED EATER réparera ou remplaça cette piece. RESPONSASIBILITES DU PROPRIÉTAIRE EN VERTU DE LA GARANTIE: En qualité de propriétaire du moteur du matériel de jardin et de pelouse, vous étés responsable d'accompil toutes les opérations d'entretien requises dans libre Manuel de l'utilisateur. POULAN/WEED EATER vous recommende de conserver tous les reçus de paiements occasionnés par l'entretien de votre moteur de matériel de jardin et de pelouse, mais POULAN/WEED EATER ne peut refuser la garantie uniquement à cause d'une absence de reçus ou parce que vous n'avez pas compli toutes les opérations d'entretien prévues. En qualité de propriétaire du moteur du matériel de jardin et de pelouse, vous devez savoir que POULAN/WEED EATER peut refuser de

you accorder sa garantie si vous moteur de materiel de jardin et de pelouse ou une piece de ce moteur est en panne parce qu'il a subi un mauvais usage, de la négligence, un mauvais entretien, des modifications non approuvees, ou l'utilisation de pieces non manufactures ou non approuvees par le fabricant original du materiel. Vous etes responsable de presenterer vos moteur de materiel de jardin et de pelouse à un Centre de service autorisé POULAN/WEED EATER aussiot que se produit un problème. Les réparations sous garantie doivent être faites dans un délié raisonnable, ne dépassant pas 30 jours. Si vous ave des questions sur vos droits et vos responsabilités en vertu de la garantie, vous devriez contacter votre Centre de service autorisé le plus proche, ou appeler POULAN/WEED EATER au 1-800-554-6723. DATE DE DÉBUT DE GARANTIE: La période de garantie commence à la date d'achat du materiel de jardin et de pelouse. DUREE DE LA GARANTIE: La présente garantie est valable pendant une durée de deux ans à partir de la date d'achat initiale. COUVERTURE DE LA GARANTIE: RÉPARATION OU REMPLACEMENT DE PIECES: La réparation ou le remplacement de pieces sera effectué gratuitement pour le propriétaire dans un Centre de service autorisé POULAN/WEED EATER. Si vous avez des questions sur vos droits et vos responsabilités en vertu de la garantie, vous devriez contacter cette Centre de service autorisé le plus proche, ou appeler POULAN/WEED EATER au 1-800-554-6723. PERIODODE DE GARANTIE: Toute piece sous garantie qui ne doit pas être remplaceee dans le cadre des opérations normales d'entretien, ou qui ne doit faire que l'objet d'une inspection normale soumise à la rege « remplacez ou reparez si nécessaire», est garantie 2 ans. Toutte piece garantie qui doit être remplaceee dans le cadre des opérations normales d'entretien, est garantie jusqu'à la première date de remplacement normal de cette piece. DIAGNOSTIC: Le propriété n'est pas responsable du diagnostic visant à déterminer si une piece garantie est defectueuse si ce diagnostic est effectué dans un Centre de service autorisé POULAN/WEED EATER. DOMMAGES INDIRECTS: POULAN/WEED EATER peut être responsable de dommages à d'autres éléments du moteur causés par la panne d'une piece garantie toujours sous garantie. CE QUI N'EST PAS COUVERT: Toutpe panne causee par un mauvais usage, de la négligence, ou un mauvais entretien n'est pas couyerie. PIECES AJOUTEES OU MODIFIIES: L'utilisation de pieces ajoutées ou modifiées peut constituer un motif d'annulation d'une réclamation de garantie. POULAN/WEED EATER n'est pas responsable de garantir des pannes de pieces garanties qui sont causées par l'addition de pieces ou la modification de

pièces. COMMENT FAIRE UNE RECLAMATION: le Centre de service autorisé le plus proche, ou appeler POULAN/WEED EATER au 1-800-554-6723. OU OBTENIR UN SERVICE DANS LE CADRE DE LA GARANTIE Les services ou les réparations dans le cadre de la garantie sont fournis dans tous les Centres de service POULAN/WEED EATER, appelez le 1-800-554-6723. ENTRETIEN, REEMPLACEMENT ET RÉPARATION DE PIECES LIEES AUX ÉMISSIONS: Toute

pièce de remplacement approuvée par POULAN/WEED EATER utilisée dans le cadre d'un entretien ou d'une réparation en vertu de la garantie sur les pièces liées aux émissions sera fournie gratuitement au propriétaire si la pièce est sous garantie. LISTÉ DES PIÈCES GARANTIES EN VERTU DE LA LUTTE ANTIÉMISSIONS: Carburateur, Dispositif d'allumage, Bougie (couverte jusqu'à sa date de remplacement normal pour entretien), Module d'allumage. DÉCLARATION D'ENTRETIEN: Le propriétaire est responsable d'accomplir toutes les opérations d'entretien requis dans le Manuel de l'utilisateur.
