1630 - Débroussailleuse POULAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse - Tronçonneuse électrique
Marque	POULAN
Modèle	1630
Tension d'alimentation	120 V ~
Double isolation	Oui
Longueur du guide	40,6 cm (16 pouces)
Chaîne	Type à recul réduit, référence 952051211
Guide-barre	Type à recul réduit, référence 952044370
Lubrification	Réservoir d'huile avec commande manuelle
Capacité du réservoir d'huile	Non précisée
Poids (estimation)	Environ 4,5 kg
Niveau de puissance sonore	Non précisé
Sécurité	Frein de chaîne, protège-main, bouton de verrouillage, guide et chaîne à recul réduit
Type d'huile recommandée	Huile pour barre et chaîne POULAN ou huile SAE 30
Entretien	Vérifier tension de chaîne toutes les 15 minutes, aiguiser régulièrement, nettoyer rainure du guide
Garantie	1 an
Pièces de rechange	Voir liste dans la notice : écrous, capuchon d'huile, plaque de barre, vis de réglage, etc.
Rallonge recommandée	Calibre 16 A.W.G. jusqu'à 30 m, 14 A.W.G. pour 30-60 m
Normes	UL 1662, ANSI B175.1, CSA Z62.1/Z62.3

FOIRE AUX QUESTIONS - 1630 POULAN

Comment tendre la chaîne de ma débroussailleuse POULAN 1630 ?

Débranchez l'outil. Desserrez les écrous de la barre. Tournez la vis de réglage dans le sens horaire jusqu'à ce que la chaîne touche le bas du guide, puis ajoutez 1/4 de tour. Serrez les écrous. Vérifiez que la chaîne tourne librement. Portez des gants.

Quelle huile utiliser pour la lubrification de la barre et de la chaîne ?

Utilisez de l'huile spéciale pour barre et chaîne POULAN. À défaut, une huile SAE 30 peut être utilisée temporairement. Remplissez le réservoir avant chaque utilisation et actionnez la commande d'huilage toutes les 10 secondes pendant 3 secondes.

Que faire si la chaîne ne bouge pas quand j'appuie sur la gâchette ?

Vérifiez d'abord la tension de la chaîne (trop tendue). Inspectez le guide pour pincement. Si le problème persiste, le disjoncteur ou le fusible peut être déclenché. Contactez un service agréé si la gâchette est défectueuse.

Comment démarrer la débroussailleuse POULAN 1630 ?

Branchez la rallonge à l'outil. Appuyez sur le bouton de verrouillage puis sur la gâchette. Laissez le moteur atteindre sa pleine vitesse avant de couper. Relâchez la gâchette pour arrêter.

Quelles sont les précautions de sécurité essentielles ?

Portez des équipements de protection : lunettes, gants, casque, protection auditive, chaussures de sécurité. Tenez l'outil à deux mains. Éloignez les enfants et les tiers d'au moins 10 mètres. Ne coupez jamais à une seule main et évitez les environnements humides.

Comment éviter le recul (kickback) ?

Ne touchez jamais le bout du guide avec la chaîne en mouvement. Maintenez la chaîne bien aiguisée et tendue. Gardez une prise ferme des deux mains. Utilisez un guide et une chaîne à recul réduit. Soyez conscient de la zone dangereuse au bout du guide.

À quelle fréquence dois-je vérifier la tension de la chaîne ?

Avant chaque utilisation et toutes les 15 minutes de coupe. Une chaîne neuve se détend plus rapidement ; vérifiez-la après la première minute d'utilisation. Une chaîne trop lâche peut sauter et causer des blessures.

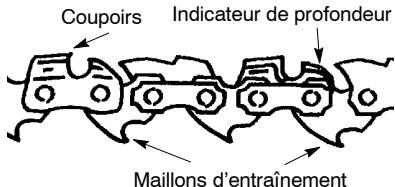

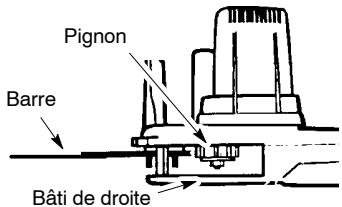

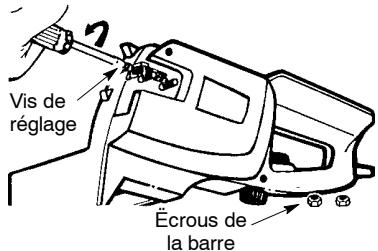

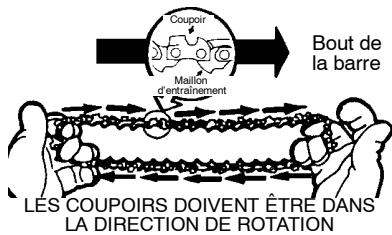

Comment remplacer la chaîne de ma débroussailleuse ?

Débranchez l'outil. Retournez-le. Enlevez les écrous et la plaque de fixation. Tournez la vis de réglage vers l'arrière. Placez la nouvelle chaîne autour du pignon et dans la rainure du guide, en respectant le sens des coupeurs. Remontez la plaque et réglez la tension.

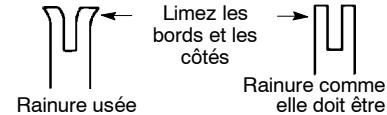

Comment entretenir le guide-barre ?

Nettoyez la rainure et les trous d'huile toutes les 5 heures d'utilisation. Limez les bavures avec une lime plate. Si le guide est tordu, fissuré ou très usé, remplacez-le. Utilisez uniquement le guide recommandé (réf. 952044370).

Comment ranger la débroussailleuse après utilisation ?

Laissez refroidir le moteur. Nettoyez l'outil avec un chiffon humide. Graissez légèrement la chaîne et le guide. Rangez dans un endroit sec et sous clé, hors de portée des enfants. Utilisez le protecteur de barre pour éviter les blessures.

MODE D'EMPLOI 1630 POULAN

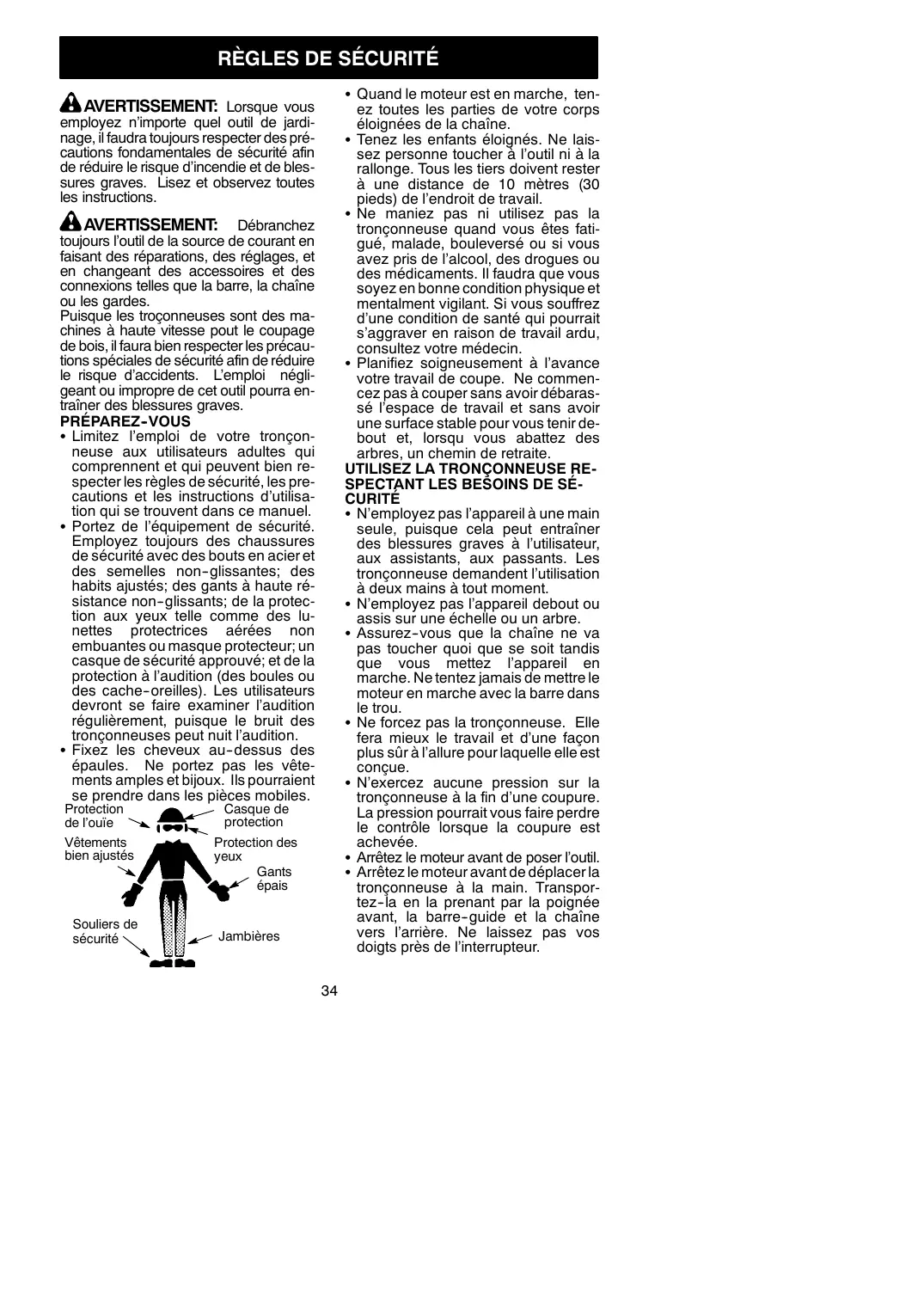

A VERTISSEMENT: Lorsque vous employez n'importe quel outil de jardinage, il faudra toujours respecter des précautions fondamentales de sécurité afin de réduire le risque d'accidents et de blessures graves. Lisez et observez toutes les instructions.

AVERTISSEMENT: Débranchez tous les outils de la source de courant en faisant des réparations, des réglages, et en changeant des accessoires et des connexions telles que la barre, la chaîne ou les gardes.

Puisque les tronçonneuses sont des machines à haute vitesse pour le coupage de bois, il faudra bien respecter les précautions spéciales de sécurité afin de réduire le risque d'accidents. L'emploi négligeant ou imprudent de cet outil pourra entraîner des blessures graves.

• Limitez l'emploi de votre tronconnexe aux utilisateurs adultes qui comprennent et qui peuvent bien respecter les règles de sécurité, les précautions et les instructions d'utilisation qui se trouvent dans ce manuel.

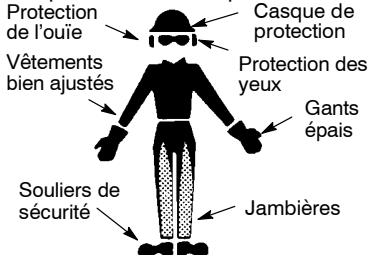

• Portez de l'équipement de sécurité. Employez toujours des chaussures de sécurité avec des bouts en acier et des semelles non-glissantes ; des habits ajustés ; des gants à haute résistance non-glissants ; de la protection aux yeux telle que des lunettes protectrices aérées non embuant ou masque protecteur ; un casque de sécurité approuvé ; et de la protection à l'audition (des boules ou des cache-oreilles). Les utilisateurs devront se faire examiner l'audition régulièrement, puisque le bruit des tronçonneuses peut nuire l'audition. Fixez les cheveux au-dessus des épaules. Ne portez pas les vêtements amples et bijoux. Ils pourraient se prendre dans les pièces mobiles.

• Quand le moteur est en marche, tenez toutes les parties de votre corps éloignées de la chaîne. Tenez les enfants éloignés. Ne laissez personne toucher à l'outil ni à la rallonge. Tous les tiers doivent rester à une distance de 10 mètres (30 pieds) de l'endroit de travail.
• Ne maniez pas ni utilisez pas la tronconneuse quand vous êtes fatigué, malade, bouleversé ou si vous avez pris de l'alcool, des drogues ou des médicaments. Il faudra que vous soyez en bonne condition physique et mentalement vigilant. Si vous souffrez d'une condition de santé qui pourrait s'aggraver en raison de travail ardu, consultez votre médecin.
• Planifiez soigneusement à l'avance votre travail de coupe. Ne commencez pas à couper sans avoir débarrassé l'espace de travail et sans avoir une surface stable pour vous tenir debout et, lorsqu'il vous abattez des arbres, un chemin de retraite.

Utilisez la tronconneuse respectant les besoins de sécurité

• N'employez pas l'appareil à une main, puisque cela peut entraîner des blessures graves à l'utilisateur, aux assistants, aux passants. Les tronçonneuses demandent l'utilisation à deux mains à tout moment.
• N'employez pas l'appareil assis sur une échelle ou un arbre. Assurez-vous que la chaîne ne va pas toucher quoi que ce soit tandis que vous mettez l'appareil en marche. Ne tentez jamais de mettre le moteur en marche avec la barre dans le trou.
• Ne forcez pas la tronconenneuse. Elle fera le travail et d'une façon plus sûre à l'allure pour laquelle elle est conçue.
• N'exercez aucune pression sur la tronconenneuse à la fin d'une coupure. La pression pourrait vous faire perdre le contrôle lorsque la coupure est achevée.
• Arrêtez le moteur avant de poser l'outil.
• Arrêtez le moteur avant de déplacer la tronconneuse à la main. Transportez-la en la prenant par la poignée avant, la barre-guide et la chaîne vers l'arrière. Ne laissez pas vos doigts près de l'interrupteur.

Utilisez l'outil qui convient. Ne coupez que du bois. N'utilisez pas la tronconneuse à d'autres fins. Par ex. ne l'utilisez pas pour couper du plastique, de la maçonnerie, des matériaux de construction autres qu'en bois. - N'employez pas l'outil qui est endommagé, incorrectement ajusté, ou pas complètement et solidement réuni. Substituez toujours la barre, la chaîne, le protège-main, ou le frein à chaînes immédiatement s'il devient endommagé, cassé ou est autrement retiré. - Inspectez les cordes à tronconneuse périodiquement et si endommagées, ont réparé par au distributeur autorisé de service.

Conservez toujours votre tronconneuse en BON ETAT

• Faites faire tout entretien autre que celui décrit dans la section ENTRETIEN de ce manuel par un distributeur autorisé de service. Assurez-vous que la chaîne de la tronconneuse s'arrête quand la gachette est relâchée.
• Conserve les poignées sèches, propres et libres d'huile et de graisse.
• Conserve le capuchon de l'huile et les raccords bien serrés. L'utilisation de pièces de rechange non conformes ou l'enlèvement de dispositifs de sécurité peut causer des dommages à l'outil et des blessures à l'utilisateur ou à des tiers. N'utilise que les accessoires et pièces de rechange de Poulan recommandés. Ne modifie jamais votre tronçonneuse.
• Entretenez toujours votre tronçonneuse avec soin.
• Pour assurer une meilleure performance et une plus grande sécurité, assurez-vous que vos outils sont bien aiguisés et propres.
• Respectez les instructions de lubrification et de remplacement des accessoires.
• Débranche la tronconneuse de la source de courant quand elle n'est pas utilisée, avant de faire tout entretien et quand vous changez des accessoires tels que la chaîne et la protecteur.
• Inspectez la tronconneuse pour voir s'il y a des pièces endommagées afin de décider si elles fonctionneront bien et rempliront leurs fonctions. Vérifiez l'alignement des pièces mobiles pour voir si elles se bloquent ou sont brisées, leur assemblage et toute autre chose qui peut affecter leur fonction.

némentation. Toute protecteur ou autre pièce endommagée doit être réparée comme il faut ou remplacée par un distributeur autorisé de service, à moins d'indication contraire dans le manuel.

Quand elle n'est pas utilisée, la tronconneuse doit être rangée dans un endroit sec et surélevé, ou sous clé, hors de portée des enfants. - Pour ranger la tronconneuse, débranchez-la et mettez-la dans une gaine pour la barre ou un casier de transport.

Sécurité électrique

AVERTISSEMENT: Evitez les environnements dangereux. Pour réduire le risque de choc électrique, n'utilisez jamais votre outil dans des endroits mouillés ou humides, ou à proximité de piscines, de baignoires, etc. N'utilisez jamais votre outil sous la pluie, dans la neige ou dans l'eau. Ne touchez jamais les prises de votre rallonge ou de votre outil avec des mains mouillées.

• Branchez la tronconenne sur une source de courant du voltage spécifique sur l'outil.
• Évitez les situations dangereuses. Pour éviter les incendies ou les explosions et/ou les dommages à l'outil, ne l'utilisez pas en présence de liquides ou gaz inflammables. Pour réduire le risque de secousses électriques, cet outil a une prise polarisée (une fiche est plus large que l'autre) et exige l'utilisation d'une rallonge polarisée. Cette prise ne peut se brancher que d'une seule façon. Si la prise de l'outil n'entre pas dans la prise de la rallonge, retournez-la. Si elle ne se branche toujours pas bien, procurez-vous une rallonge à prise polarisée. Une rallonge polarisée exige d'être branchée dans une prise murale polarisée et ne se branchera que d'une seule façon dans cette dernière. Si elle n'est pas bien dans la prise murale, retournez-la. Si elle ne se branche toujours pas bien, demandez à un électricien qualifié d'installer la prise murale qui convient. Ne modifiez en rien la prise de l'outil, la prise finne, ni la prise maje de la rallonge.
• Pour réduire le risque de secousses électriques, n'utilise que des rallonges électriques spécialement identifiées comme convenant aux outils d'extérieur et dont le voltage électrique n'est pas inférieur à celui de l'outil. Le fil doit

porter les lettres "W". Assurez-vous que votre rallonge est en bon état. Inspectez-la avant de l'utiliser et remplacez-la si elle est endommagée. N'utilisez jamais avec une rallonge endommagée. La rallonge doit avoir un isolement en bon état, sans craquelures ni déterioration. Les fiches de connexion doivent être en bon état. Une rallonge de calibre trop bas fera baisser le courant, ce qui causera une perte de puissance et un surchauffement. En cas de doute, utilisez le calibre supérieur suivant. Plus le chiffre de calibre du fil est bas, plus grande est sa capacité (voir SELECTION D'UN RALLONGE ELECTRIQUE). N'utilisez jamais de rallonge multiple.

• Ne transportez jamais l'outil en le prenant par le fil électrique. Ne tirez jamais sur le fil pour le débrancher.
• Pour éviter que la rallonge se débranche de l'outil, fixez-la au fil de l'outil.
• N'utilisez pas l'outil si l'interrupteur ne le met pas en route/ne l'arrête pas bien. Les réparations de l'interrupteur doivent être faites par tout distributeur autorisé de service. Tenez toujours la rallonge éloignée de l'utilisateur et des obstacles. Ne la laissez pas se prendre dans des branches. N'exposez pas les rallonges à la chaleur, l'huile, l'eau ni à toute surface coupante.
• Pour éviter les secousses électriques, évitez tout contact du corps avec tout conducteur à la terre, tel que des tuyaux en métal ou des clôtures en fil métallique.
• Un disjoncteur différentiel à prise double (DDPD) devrait se couvrir sur le circuit ou la prise utilisée pour cet outil. Des prises à DDPD incorporées sont disponibles et peuvent être utilisées. Inspectez régulièrement les rallonges de la tronçonneuse et, si elles sont endommagées, faites-les réparer/remplacer par un distributeur autorisé de service.

Protegez-vous CONTRE le RECUR

Respectez bien toutes les règles de sécurité pour vous aider à éviter le recul et les autres réactions qui peuvent entrainer des blessures graves.

Direction du recul

AVERTISSEMENT: Evitez le recul qui peut entrainer des blessures graves. Le Recul est le mouvement vers l'arriere et/ou le haut de la barre-guide qui se produit quand la partie de la chaîne du haut du bout de la barre-guide entre en contact avec tout objet, tel qu'une autre bûche ou branche, ou quand le bois se refère et pince la chaîne de la tronconneuse dans la coupe. Entre en contact avec un objet étranger qui se trouve dans le bois peut également avoir comme conséquence la perte de commande à tronconneuse.

• Le Recul de Rotation peut se produire quand la chaîne en mouvement entre en contact avec un objet à l'extrémité supérieure du bout de la barre-guide. Ce contact peut enfoncer la chaîne dans cet objet, ce qui l'arrête pour un instant. Le résultat est une réaction ultra-rapide qui projette la barre-guide vers le haut et l'arrière, vers l'utilisateur.
• Le Pincement-Recul peut se produire quand le bois se referme et pince la chaine en mouvement dans la coupe, le long du bout de la barre-guide et la chaine s'arrête soudainement. Cet arrêt soudain de la chaine cause un renversement de la force de la chaine utilisée pour couper le bois et projette la tronconnexe dans la direction inverse de la rotation de la chaine. La tronconnexe directement vers l'utilisateur. Le Retraction peut se produire quand le chaine en mouvement entre en contact avec un objet étranger qui se trouve dans le bois, le long du bas de la barre-guide et la chaine s'arrête soudainement. Cet arrêt soudain de la chaine tire la tronconneuse en avant et loin de l'opérateur et pourrait facilement faire détruire l'opérateur la commande de la tronconneuse.

Pour réduire le RISQUE de recul

Les précautions suivantes doivent être éprises pour réduire le risque de recul:

• Soyez toujours conscient de la possibilité de recul. Avec une compréhension basique du recul, vous pourrez réduire la surprise qui contribut aux accidents.
• Ne permettez jamais que la chaîne, étant en mouvement, touche n'importe quel objet à la pointe de la barre. Tenez l'espace de travail débarrassé des obstructions tels qu
• Maintenez la chaîne tranchante et avec la tension correcte. Les chaînes lâches ou émoussées peuvent augmenter les possibilités de recul. Réspectez les instructions du fabriquant à l'égard d'augissement de la chaîne et les instructions d'entretien. Vérifiez la tension régulièrement, mais jamais avec le moteur en marche. Assurez-vous que les écrous du frein de chaîne sont bien ajustés.
• Commencez et continuez la coupure avec l'accélération à fond. Si la chaîne tourne à une vitesse moindre que le maximum, il existe une possibilité plus grande de recul.
• Ne coupez qu'un rondin à la fois.
• Soyez extrêmement soigneux en rentrant dans une coupure déjà commencée.
• Ne tenez pas commencer les coupures avec la pointe de la barre (coupure de perceuse).
• Prenez garde aux rondins glissants et aux autres forces qui pourraient fermer la coupure et serrer la chaîne ou tomber sur elle.
• Employez la barre au recul réduit et la chaîne au recul réduit spécifiées.

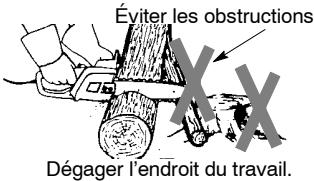

Évitez le pincement-recul:

• Soyez très vigilant des situations ou des obstructions qui pourraient faire serrer la partie supérieure ou autrement arrêter la chaîne.
• Ne coupe pas plus d'un rondin à une fois.
• Ne tordez pas la tronconenneuse lorsque vous l'enlevez d'une coupure ascendante lorsque vous sectionnez des rondins.

Évitez les rétractations:

• Quand vous commencez la coupe, assurez-vous toujours que le moteur est à pleine vitesse et que le chassis de la tronconneuse est contre le bois.
• Employez des cales en plastique ou bois, jamais en métal, pour tenir la coupure ouverte.

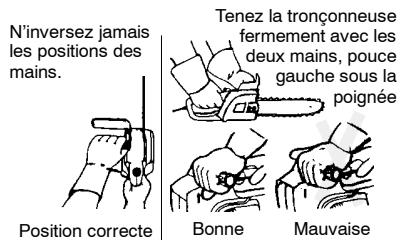

Maintenez le controle

• Si vous tenez la tronçonneuse bien fermement des deux mains, cela vous aidera à en conserver le contrôle. Ne la lâchez. Prenez fermement la poignée arrière de la main droite (que vous soyez gaucher ou droitier). Les doigts de la main gauche doivent toujours encercler la poignée avant et le pouce gauche doit être en dessous. Bras gauche bien droit, le coude fixe.
• Quand vous faites une coupe de tronçonnage ou émondez, mettez la main gauche sur la poignée avant de façon à l'aligner avec la main droite sur la poignée arrière. Placez-vous légèrement à gauche de la tronçonneuse pour éviter que votre corps soit en ligne directe avec la chaîne. Assurez-vous que le poids de votre corps est bien réparti sur vos deux pieds.
• N'essayez pas d'atteindre du bout des bras. Vous pourriez perdre l'équilibre et perdre le contrôle de la tronçonneuse.
• Ne coupez pas à une hauteur dépassant les épaules. Passé cette hauteur, il est difficile de garder le contrôle de la tronconneuse.

Dispositifs de protection CONTRE le RECUL

AVERTISSEMENT: Les caractéristiques suivantes sont incorporées à votre tronconneuse pour aider à éviter le recul, mais elles n'élimineront pas entièrement ce danger. Ne comptez pas seulement sur ces dispositifs de sécurité. Respectez bien toutes les règles de sécurité pour vous aider à éviter le recul et les autres réactions qui peuvent entraîner des blessures graves.

• Protège-main - conçu pour éviter que la main gauche entre en contact avec la chaîne si elle glisse sur la poignée avant.
• Position des poignées avant et arrière : distance entre les poignées et alignement de celles-ci. L'écart entre les poignées et l'alignement des

mains de ce modèle assurent un bon équilibre et un bon contrôle en cas de projection de la tronçonneuse vers l'utilisateur si un recul se produit.

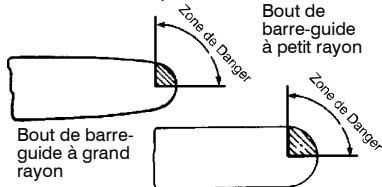

• Barre-guide à recul réduit, dont le bout a un petit rayon pour réduire la zone dangereuse de recul du bout de la barre. Il a été prouvé que ce genre de barre-guide réduisait enormément la fréquence et la gravité des reculs (essais de conformité à la norme d'ANSI B175.1).

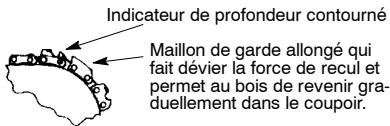

• Chaîne à recul bas dont un échantillon représentatif a satisfait aux exigences de la norme d'ANSI B175.1 pour ces tronçonneuses.

Chaîne à recul bas

AVERTISSEMENT: L'angle de recul calculé (CKA) indiqué sur votre Tableau d'Angle Computé de Recul

tronçonneuse et dans le tableau suivant représentent l'angle de recul de votre combinaison de barre et chaîne enregistré lors des essais de conformité aux normes de l'ACNOR et de l'ANSI. Les angles calculés de la colonne CKA indiquent l'énergie totale et l'angle, sans frein de chaîne. Lors de l'achat de pièces de rechange, on doit désirer les valeurs CKA les plus basses. Dans tous les cas, les chiffres plus bas offrent un environnement de coupe plus sûr pour l'utilisateur.

L'une ou l'autre de ces réactions peut vous faire perdre le contrôle de la tronconneuse et causer des blessures graves. Le pincement de la chaîne de tronconneuse le long du bout de la barre-guide peut repousser violemment la barre-guide vers l'utilisateur. - Le contact du bout de la barre avec des objets peut parfois causer une REACTION ultra-rapide et faire reculer la barre-guide vers le haut et vers l'utilisateur.

La(es) combinaison(s) de barre et chaîne du tableau est (sont) conforme(s) aux exigences des normes de l'ACNOR Z62.1, Z62.3 quand utilisée(s) sur la tronconnuse de ce manuel. L'utilisation d'une autre combinaison de barre peut ne pas être conforme aux normes d'angle de récul calculé.

MODELE	BARRE		CHAîNE P/N	CKA
	Pièce	Longueur
1420	952044368	14"	952051209	16°
1630	952044370	16"	952051211	20°

AVERTISSEMENT DE SECURITE: Une exposition aux vibrations lors d'une utilisation prolongée d'outils à main peut endommager les vaisseaux sanguins ou les nerfs des doigts, mains et jointures de gens qui sont sujets à des désordres de la circulation ou des enflures anormales. Une utilisation prolongée par temps froid a été reliée à des dommages aux vaisseaux sanguins soufferts par des gens habituellement en bonne santé. Si des symptômes tels que perte de sensation, douleur, perte de force, changement de la couleur ou texture de la peau ou perte de sensation, dans les doigts, les mains ou les jointures se présentent, cesser d'utiliser l'outil et consulter un médecin. Un système anti-vibrations ne garantit pas que ces problèmes seront évités. Les personnes qui utilisent des outils motorisés d'une façon continue et régulière doivent suivre

de préser leur condition physique et la condition de l'outil.

Isolement DOUBLE

Cet outil a un isolement double pour vous aider à vous protéger contre les secousses électriques. L'isolement double a deux couches séparées d'isolement électrique au lieu d'une mise à la terre.

Les outils et appareils munis d'un isolement double ne doivent pas être mis à la terre. Aucun moyen de le faire ne se trouve sur cet outil et ; aucun ne devrait lui être ajouté. Par conséquent, vous pouvez brancher cet outil dans n'importe quelle prise électrique normale de 120 volts. Des précautions de sécurité doivent être prises lors de l'utilisation de tout outil électrique. L'isolement double n'offre qu'une plus grande protection contre toute blessure résultant d'une panne électrique interne.

AVERTISSEMENT: Toutes les réparations électriques à votre appareil, y compris au boîtier, à l'interrupteur, au moteur, etc. doivent être diagnostiquées et effectuées dans un distributeur de service autorisé. Les pièces détachées pour un appareil à double isolement doivent absolument être identiques à celles qu'elles remplacent. Tout appareil à double isolement porte l'indication «double isolement», ainsi que, parfois, le symbole [un carré dans un carré]. Si vous ne faites pas réparer votre appareil dans un distributeur de service autorisé, vous risquez de rendre la construction à double isolement inefficace et de causer des blessures graves.

NORMES: Cet article est homologué par Underwriters Laboratories, Inc., comme se conformant à la norme UL 1662 et aux normes de l'CSA Z62.1 et Z62-3 et à la norme de l'ANSI B175.1

ANSI B175.1-2000 Norme Nationale Américaine pour les appareils moteurs - réglementation sur la sécurité ("American National Standard for Powered Tools - Gasoline Powered Chain Saw - Safety Requirements").

CSA Z62.1 "La Sécurité et Santé de l'utilisateur de la Tronconneuse"

CSA Z62.3 "La Sécurité de Santé de l'utilisateur en ce qui Concerne le Recul de la Tronconneuse"

CONSERVEZ CES INSTRUCTIONS

Montage

AVERTISSEMENT: Avant d'utiliser la tronconneuse, assurez-vous que toutes les raccords sont sere.

Contenu du CARTON

Tronçonneuse (entièrement assemblée) - Protecteur pour la barre

Examinez les pièces pour voir si elles sont endommagées. N'utilisez pas celles qui le sont.

REMARQUE: Si vous avez besoin d'aide ou trouvez des pièces endommagées, appelez au 1.800.554.6723.

Montage

Votre tronconneuse est entièrement assemblée et aucun montage n'est requis.

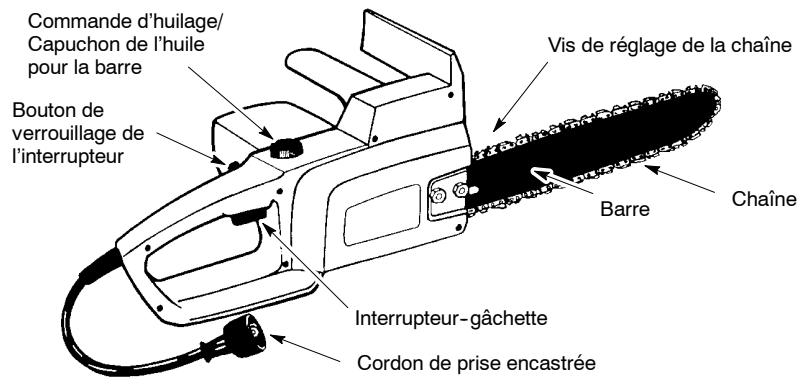

Familiarisez-vous avec votre tronconneuse

AVANT D'UTILISER VOITRE TRONCONNEUSE, LISEZ BIEN CE MANUEL ET LES RÉGLES DE SÉCURITÉ. Compareez les illustrations à votre outil pour voir où se trouvent les commandes et les réglages. Conserve ce manuel pour vous y reporter plus tard.

Interrupteur-gachette

L'interrupteur-gachette est utilisée pour mettre l'outil en route. Après avoir poussé le bouton de verrouillage, pressez l'interrupteur-gachette pour faire fonctionner l'outil. Pour l'arrêter, relâchez la gachette.

Bouton de verrouilage

Le BOUTON DE VERROUILLAGE est un dispositif de sécurité qui empêche les démarrages accidentels du moteur. Quand vous tenez la poignée arrêtée dans une position de coupe normale, le bouton de verrouillage peut se pousser du pouce, ce qui permet de presser la gachette de l'index. Quand la gachette est pressée, il ne faut pas maintenir le bouton de verrouillage pressé.

Commande d'huilage/capu-chon de l'huilpe pour la BARRE

Le CAPUCHON DE L'HUILE POUR LA BARRE est utilisé pour avoir accès à l'huile pour la barre et doit être pressé pour amener l'huile à la chaîne.

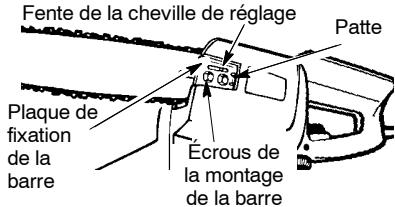

VIS De reglage de la CHAINE

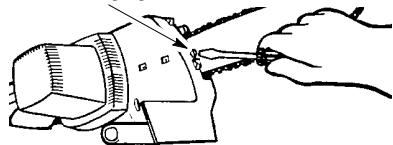

Cette VIS DE RÉGLAGE DE LA CHAINE est utilisée pour ajuster la tension de la chaine.

CORDON De PRESE encastree

Le CORDON DE PREISE ENCASTRÈE est utilisée pour brancher la tronçonneuse à uen rallonge autorisée.

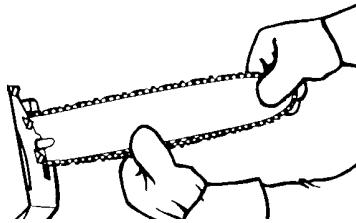

Tension de la CHAINE

Il est normal qu'une chaîne neuve se détende durant les 15 premières minutes d'utilisation. Vous devez pouvoir la tension de la chaîne. Ajustez-la toutes les 15 minutes d'utilisation. Voir TENSION DE LA CHAÎNE dans la section des ENTRETIEN.

Instructions de utilisation

N'utiliser qu'une source de courant du voltage spécifique sur l'outil.

Selection d'une rallonge electrique

CALIBRES DE FIL MINIMUMS RECOMMANDES
Volts	25 pieds (7,67 m)	50 pieds (15,24 m)	100 pieds (30,48 m)
120	16 A.W.G.*	16 A.W.G.*	14 A.W.G.*

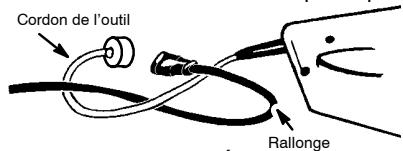

Pour FIXER la rallonge au tronconneuse

Pour éviter que la rallonge se débranche, fixez-la au cordon de l'outil tel qu'indiqué.

Avant de FAIRE demarrer la tronçonneuse

AVERTISSEMENT: Avant de commencer, lisez bien tous les renseignements de sécurité de la section des règles de sécurité de ce manuel. Si vous ne comprenez pas les détails de la sécurité électrique, n'essayez pas d'utiliser tronconienneuse. Demandez de l'aide à quelqu'un qui comprend ces renseignements ou appelez notre ligne d'aide aux clients au 1-800-554-6723.

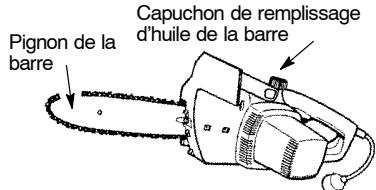

Huileur pour barre-guide et châine

Le barre et le chaîne ont besoin de lubrication. Cet huîleur de chaîne fournit la lubrification à la chaîne et à la barreguide. Ne manquez pas de remplir le réservoir d'huîle pour la barre avant chaque travail de coupe. La commande d'huîlage/le capuchon d'huîle de la barre doivent être utilisés régulièrement et assez souvent pour maintenir une mince pellicule d'huîle sur la barre et la chaîne durant la coupe. Il est recommandé d'activer la commande d'huîlage/le capuchon d'huîle toutes les dix (10) secondes et de le tenir pressé pendant trois (3) secondes à chaque fois. Pour prolonger la durée de la barre et de la chaîne, nous vous recommandons d'utiliser de l'huîle pour barre et chaîne Poulan. Si vous n'en trouvez pas, vous pouvez utiliser une belle huîle SAE 30 jusqu'à ce que vous trouviez de l'huîle de marque Poulan. L'arrêtée d'huîle est mesurée manuellement durant le fonctionnement. Utilisez un entonneoir pour remplir le réservoir. Replacez bien le capuchon de l'huîle bien en place. Vérifiez le niveau d'huîle toutes les 15 minutes durant la coupe.

Arrêt de la tronçonneuse

• Relâchez l'interrupteur-gâchette
• Si le moteur ne s'arrête pas, débranche la rallonge. Arrêtez d'utiliser la tronconnexe jusqu'à ce qu'elle soit réparée par un distributeur autorisé de service.

Démarrage de la tronçonneuse

1. Branchez la tronconenne sur une source de courant à l'aide d'une rallonge du calibre qui convient (voir SELECTION D'UNE RALLONGE ELECTRIQUE).
2. Pressez le bouton de verrouillage de la gachette.
3. Pressez l'interrupteur-gachette et tenez-le pressé.

Suggestions d'utilisation

• Vérifiez la tension de la chaîne avant la première coupe et après 1 minute de fonctionnement. Voir TENSION DE LA CHAÎNE dans la section ENTRETIEN.
• Ne coupez que du bois. Ne coupez pas de métal, de plastique, de ciment, de matériaux de construction autres qu'en bois, etc.
• Si la chaîne frappe un corps étranger, arrêtez la tronconneuse, inspectez-la et faites réparer les pièces si nécessaire.
• Évitez que la chaîne touche de la saleté/du sable. Même un peu de saleté l'émoussera rapidement et accroîtra le risque de recul.
• Entrainez-vous en coupant quelques petites buches de la façon suivante. Cela vous aidera à vous habituer à votre tronconiennese avant d'entrepreneure un gros travail de coupe.
• Pressez l'interruption-gâchette et laissez l'outil atteindre sa pleine vitesse avant de couper.
• Mettez le chassis de la tronconneuse contre la bûche et commencez à couper.
• Conservez le moteur à pleine vitesse durant toute la coupe.
• Relâchez l'interrupteur-gâchette aussitôt que la coupe est finie et laissez le moteur s’arrêter. Tenez le fil éloigné de l’aire de coupe. Évitez qu’il se prenne dans des branches ou autres durant la coupe. Pour éviter de perdre le contrôle de la tronçonneuse quand la coupe est finie, ne faites pas pression sur la tronçonneuse à la fin de la coupe.
• Avant de déposer la tronçonneuse, arrêtez le moteur.

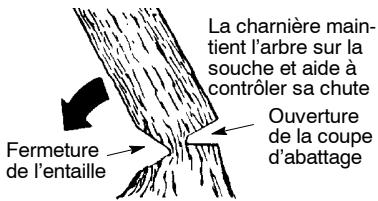

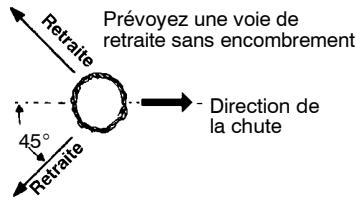

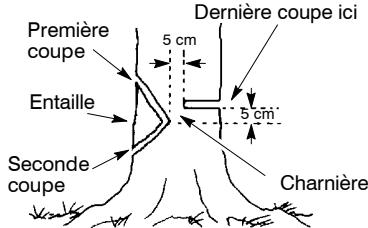

Techniques d'abattage des ARBRES

AVERTISSEMENT: Vérifiez s'il y a des branches brisées ou mortes qui pourraient tomber durant la coupe et causer des blessures graves. Ne coupez pas près d'édifices ni de fils électriques. Si vous ne savez pas dans quelle direction

direction l'arbre tombera, ne coupez pas la nuit parce que vous ne pourrez pas bien voir, ni par mauvais temps (pluie, neige, grand vent, etc.). Si l'arbre touche à tout fil électrique, vous devez en aviser immédiatement la compagnie de services publics.

• Planifiez soigneusement votre travail de coupe avant de commencer.
• Dégagez l'aire de travail. Il vous faut une aire dégagée tout autour de l'arbre où vous pourrez conserver un bon équilibre. L'utilisateur de la tronconneuse doit se tenir en amont du terrain, puisque l'arbre abattu roulera ou glissera vers le bas.
• Etudiez les conditions qui peuvent faire tomber un arbre dans une direction donnée:
• Direction et vitesse du vent.
• Inclinaison de l'arbre. Si le terrain est inégal ou en pente, l'inclinaison de l'arbre peut ne pas être évidente. Utilisez un niveau ou un fil à plomb pour la déterminer.
• Poids et branches sur un côté.
• Arbres et obstacles environnants.
• Vérifiez s'il y a décomposition. Si le tronc est décomposé ou pourri, il peut se briser et tomber vers vous durant la coupe. Assurez-vous qu'il y a assez d'espace pour que l'arbre tombe. Il faut une distance de 2 longueurs 1/2 d'arbre entre l'aire de coupe et la personne ou l'objet la(e) plus proche. Le bruit peut empêcher d'entendre un averissement.
• Enlevez la saleté, les pierres, l'écorce détachée, les clous, les agrafes et les fils de l'arbre où la coupe doit être faite.

Abattage de GROS ARBRES

(6 pouces et plus de diamètre)

La méthode de l'entaille est utilisée pour abattre de gros arbres. Une entaille est faite sur le côté de l'arbre, dans la direction de chute désirée. Quand une coupe d'abattage est faite sur le côté opposé de l'arbre, celui-ci aura tendance à tomber en se repliant sur l'entaille.

REMARQUE: Si l'arbre a de grosses racines de contrefort, enlevez-les avant de faire l'entaille. Si vous utilisez la tronconnexe pour retarder des racines de contrefort, empêchez la chaîne d'entrer en contact avec la terre pour empêcher la chaîne de revenir émoussée.

COUPE d'entaille et abattage de l'arbre

• Découpez le haut de l'entaille en premier. Coupe sur 1/3 du diamètre de l'arbre. Finissez ensuite l'entaille en coupant le bas. (Illustration). Quand l'entaille est découverte, enlevez le coin de bois de l'arbre.

• Après avoir enlevé le coin de bois, faites la coupe d'abattage sur le côté opposé à celui de l'entaille. La coupe d'abattage se fait à environ deux pouces plus haut que le centre de l'entaille. Cela laisse assez de bois non coupé entre la coupe d'abattage et l'entaille pour former une "chemière" qui empêchera l'arbre de tomber dans la mauvaise direction.

La charnière maintient l'arbre sur la souche et aide à en contrôler la chute.

REMARQUE: Avant de terminer la coupe d'abattage, quand il faut contrôler la direction de la chute, utiliser des coins pour ouvrir la coupe. Pour éviter le recul et les dommages à la chaîne, utiliser des coins en bois ou en plastique, mais jamais en acier ni en fer.

• Prétez attention à ce qui indique que l'arbre est prêt à tomber : bruits de craquements, élargissement de la coupe d'abattage ou mouvement dans les branches supérieures.
• Quand l'arbre commence à tomber, arrêtez la tronconneuse, déposez-la et éloignez-vous rapidement par la voie de retraite prévue.
• NE coupez pas un arbre partiellement tombé avec votre tronconneuse. Dans le cas d'un arbre pas complètement tombé et qui peut ne pas être bien supporté, faites très attention. Quand un arbre ne tombe pas complètement, mettez la tronconneuse de côté et faites tomber l'arbre avec un treuil à câble, un palan ou un tracteur.

COUPE d'un ARBRE tombé (tronçonnage)

Tronçonnage est le terme utilisé pour la coupe en buches de la taille désirée d'un arbre abattu.

AVERTISSEMENT: Ne vous tenez pas sur la bûche que vous coupez. Toute partie de celle-ci pourrait rouler et vous pourriez perdre l'équilibre et le contrôle de la tronçonneuse. Ne vous tenez pas en aval de la bûche que vous coupez.

POINTS importants

• Ne coupez qu'un rondin à la fois.
• Prenez garde quand vous coupez du bois brisé. L'outil pourrait jeter des morceaux tranchants vers l'utilisateur.
• Employez un chevalet pour sectionner des rondins petits. Ne permettez jamais qu'une autre personne serre le rondin pendant que vous coupez et ne serrez jamais de rondin avec le pied ou la jambe.
• Ne coupez pas dans une aire où des rondins, des branches et des racines sont entassées. Avant de les couper, déplacez les rondins pour les mettre dans une aire dégagée.

Techniques de tronçonnage

AVERTISSEMENT: Si la tronconneuse reste atrapée dans un rond, ne tentez pas tirer pour l'enlever. Vous pourriez perdre le contrôle de la tronconneuse et subir des blessures et/ou des dommages à tronconneuse. Arretez la tronconneuse, martelez une cale en plastique ou bois dans la coupure, jusqu'à ce que vous puissiez enlever la tronconneuse facilement. Mettez la tronconneuse en marche encore une fois et entrez dans la coupure avec beaucoup de soin. Ne

tentez jamais mettre la tronconneuse en marche quand il est pris dans un rondin.

Utilisez un cale pour enlever une tronconneuse pincee.

Arrêtez la tronconneuse et utilisez un coin en plastique ou en bois pour ouvrir la coupe.

Coupe par le dessous - Commencez par le haut de la rondin, en mettant le bas de la tronconneuse contre elle. Faites une légère pression vers le bas.

Coupe par le dessus Coupe par le dessous

Coupe par le dessous - Coupe par le dessous de la rondin, en mettant le haut de la tronconneuse contre la rondin. Faites une légère pression vers le haut. Tenez bien votre tronconneuse et contrôlez-la bien. Durant la coupe par le dessous, la tronconneuse aura tendance à se repousser vers vous.

AVERTISSEMENT: N'inversez jamais la tronconneuse pour effectuer une coupure par le dessous. L'appareil ne peut pas être contrôlé de cette façon.

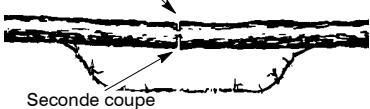

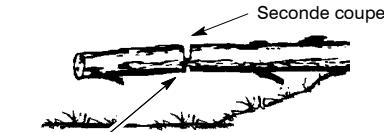

Faites toujours votre première coupe sur le côté de compression de la rondin. Le côté de compression du rondin est où la pression du poids du rondin est concentrée.

Première coupe sur le côté de compression du rondin

Première coupe sur le côté de compression du rondin.

Comment tronçonnage sans support

• Faites une coupe par le dessus jusqu'à 1/3 du diamètre du rondin.
• Faites rouler le rondin et inversez sa position, finissant par une seconde coupe par le dessus.
• Faites attention spéciale aux rondins qui ont un côte de compression afin d'éviter que la barre reste prise dans la coupure (illustration ci-dessus de cette coupe).

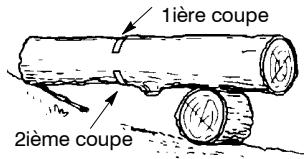

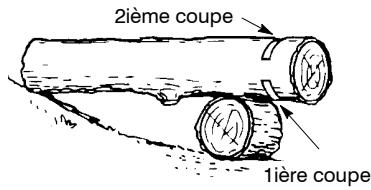

Comment tronconnage utilisant un RONDIN ou un chevalet

N'oubliez pas que votre première coupe est toujours sur le côté de compression de la rondin. (Voir ligne et 2ieme coupe dans l'illustration ci-dessus). - Votre première coupe devrait être de 1/3 du diamètre de la rondin. - Achevez avec la seconde coupe. Utilisation d'un rondin pour le support

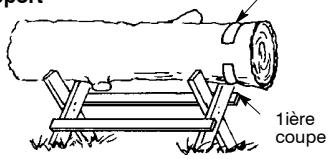

Utilisation d'une stand de support Seconde coupe

AVERTISSEMENT: Garde contre le recul. Ne permettez jamais que la chaine, étant en mouvement, touche n'importe quel orgue à pointe de la barre pendant couper des branches et tailler.

AVERTISSEMENT: Ne grimpez jamais aux arbres pour couper des branches ou tailler. N'employez pas de plate-formes, échelles, rondins ou n'importe quelle surface pas stable. Vous pourriez perdre l'équilibre ou le contrôle de la tronçonneuse.

POINTS importants:

• Prenez garde aux branches petites et employez extrême caution. Les branches fines peuvent s'attraper contre la chaîne et battré l'utilisateur ou le tirer et faire perdre l'équilibre.
• Prenez garde à la réaction de branches pliées ou sous pression. Évitez être battu par les branches ou l'appareil quand la tension dans les fibres est libérée.
• Débarrasssez-vous des branches tombées fréquemment afin d'éviter les chutes.

Pour COUPER les branches

• Coupez toujours les branches après que l'arbre est tombé. C'est seulement ainsi que l'on peut couper les branches avec sécurité.
• Laissez les branches les plus grandes sous l'arbre tombé le supporter pendant que vous travailliez.
• Commencez à la base de l'arbre et travaillez vers le haut, coupant les branches. Enlevez les branches bien petites d'une seule coupure.
• Toujours, quand possible, maintenez l'arbre entre vous et la chaîne.
• Enlevez les branches plus grandes avec la technique décrite dans la section précédente COMMENT TRONÇONNAGE SANS SUPPORT.
• Employez toujours une coupe par le dessus en coupant des branches petites et celles qui pendent librement. Les coupures ascendantes pourraient faire que les branches tombent et entrainent la chaîne.

Pour tailler

AVERTISSEMENT: Ne taillez que les branches qui sont à la hauteur des épaules et plus bas. Pour les autres, contactez un professionnel.

• Faites votre première coupe sur 1/3 de l'épaissur de la branche, par le bas de la branche. Cette coupe fera le branch fléchir de sorte qu'elle tombe facilement sur la seconde coupe.
• Faites la seconde coupe sur toute l'épaisseur de la branche.
• Achevez avec une coupe par le dessus pour que la souche de la branche soit du tronc soit de 1 à 2 pouces.

Entretien

AVERTISSEMENT: Avant de faire tout entretien, débranchez l'utl de la source de courant.

Indiquez les dates auxquelles vous effectuez un entretien régulier	Avant l'utilisation	Après l'utilisation	Toutes les 15 min.	Dates d'entretien
Vérifiez s'il y a des pieces endommagées/uses	✓
Vérifiez s'il y a des pieces ou rac-cords desserrés	✓
Vérifiez la tension de la chaîne	✓
Vérifiez l'aiguisage de la chaîne	✓
Inspectez la barre-guide	✓
Vérifiez la niveau de la huile de la barre et chaîne	✓		✓
Inspectez et nettoyez de l'util et des étiquettes		✓
Nettoyez la rainure de la barre-guide		✓

Recommandations générales

La garantie de cet outil ne couvre pas tout dommage résultant d'un mauvais usage et de la négligence. Pour profiter pleinement de la garantie, l'utilisateur doit entretenir l'outil tel qu'indiqué dans ce manuel. Pour conserver l'outil en bon état de marche, divers réglages périodiques devront être faits. Un mauvais entretien peut entraîner des dommages pour l'outil et des blessures pour l'utilisateur ou les tiers.

• Une fois par an, inspectez la barreguide et la chaîne pour voir si elles sont usées.

PIECES Endommagees/usees

Pour le remplacement de pièces endommagées/usées, adressez-vous à votre distributeur autorisé de service.

REMARQUE: Il est normal de voir un peu d'huile sous la tronconenne après l'arrêt du moteur. Cela n'indique pas une fuite du réservoir d'huile.

• Interrupteur-gâchette - Assurez-vous qu'il fonctionne bien en le pressant et en le tenant pressé. Assurez-vous que le moteur démarre et s'arrête.
• Reservoir d'huile - Arrêtez d'utiliser la tronconneuse à chaîne si le réservoir d'huile semble être endommagé ou fuit. Cordon de Prise Encastrée - Arrêtez d'utiliser la tronconneuse à chaîne si la cordon est endommagée ou usée.

PIECES Et raccords desserres

• Écrous de montage de la barre Chaine
• Vis de réglage de la barre TENSION DE LA CHÂINE

AVERTISSEMENT: Quand vous touchez à la chaîne, portez toujours des gants protecteurs. La chaîne est aiguisée et peut vous couper même quand elle ne rougeoit pas.

La tension de la chaîne est très importante. La chaîne s'étend avec l'usage, spécialement pendant les premières fois que la tronçonneuse est employée. Vérifiez toujours la tension de la chaîne chaque fois que vous utilisez l'outil.

1. Débranchez l'outil de la source de courant.
2. Utilisez un tournevis pour déplacer la chaîne autour de la barre de guide pour assurer qu'elle n'est pas entortillée. La chaîne devrait tourner librement.

REMARQUE: Il est recommandé de retourner la tronçonneuse à l'envers pour régler la tension de la chaîne.

1. Desserrez les écrous de la barre jusqu'à ce qu'ils ne soient pas plus serrés qu'on peut le faire avec les doigts.
2. Tournez la vis de réglage dans le sens de l'horloge jusqu'à ce que la chaîne entre en contact avec solidement le bas du glissière de barre de guide. Puis, tournant la vis de réglage un 1/4 de tour supplémentaire. Ceci est la tension correcte de la chaîne.

Vis de réglage - 1/4 de tour

REMARQUE: Pour tendre la chaîne, faites tourner la vis de réglage dans le sens de l'horloge. Pour la détendre, faites tourner la vis de réglage dans le sens contraire de l'horloge.

Vis de réglage

1. Vérifiez la tension en soulevant la chaîne. Si la chaîne est trop rigide, tirez-la vers le bas et laissez-la revenir en position plusieurs fois.

1. Continuez à tourner la vis de réglage jusqu'à ce que la tension soit la bonne (voir l'étape 4).
2. Serrez les écrous de montage de la barre avec une clé.
3. Reverifiez la tension de la chaîne.

AVERTISSEMENT: Si le tronçonneuse est fonctionnée avec une chaîne lâche, la chaîne pourrait sauter de la barre et resulting en de blessures graves. VÉRIFIÉZ L'AIGUISAGE DE LA CHÂINE

Une chaîne bien aiguisée donne des copeaux de bois. Une chaîne émoussée fait de la sciure et coupe lentement. Voir AIGUIAGEMENT DE LA CHÂNE dans la section RÉPARATIONS ET REGLAGES.

VERIFIEZ LA BARRE-Guide

Conditions qui exigent un entretien de la barre-guide:

La tronconneuse coupe de côté ou en biais. La tronconneuse doit être forcée pendant la coupe. - Arrivée d'huile insuffisante à la barre et à la chaîne.

Vérifiez l'état de la barre-guide à chaque fois que vous aiguissez la chaîne. Une barre-guide endommagée endommagera la chaîne et rendra la coupe difficile.

Avant chaque utilisation, débranchez l'outil de la source de courant. Nettoyez toute sciure de la barre-guide et le trou d'pression.

Entretien de la barre-guide:

• Débranchez la tronconneuse de la source de courant.
• Desserrez et enlevez les écrous de la montage de la barre. Enlevez la barre, la plaque de fixation de la barre et la chaîne de la tronconneuse.
• Nettoyez la rainure de la barre et la trous de huilage après toutes les 5 heures d'utilisation.

• Un certain ébarbage des glissières de la barre-guide est normal. Enlevez-le avec une lime plate.
• Quand le haut de la glissiere est inégal, utilisez une lime plate pour redonner un bord bien droit au bout et aux côtes.

Remplacez la barre-guide quand la glissière est usée, quand la barre-guide est tordue ou craquelée ou quand un trop grand échauffement ou ébarbage des glissières se produit. Si vous devez remplacez la barre-guide, ne utilisez que celle qui est spécifiée pour toute tronconneuse dans la liste de pièces ou sur la décalque de la tronconneuse.

Lubrification

• Vérifiez la huile de la barre et la chaîne avant chaque utilisation et toutes les 15 minutes tandis que fonctionnant.

Inspectez et nettoyer de l'outil & des etiquettes

• Après chaque utilisation, inspectez l'outil pour pièces desserrées ou endommagées. Nettoyer l'outil avec un chiffon humide et un détergent doux.
• Sécher avec un chiffon propre et sec.

L'aiguisage de la chaîne exige des outils spéciaux. Vous pouvez acheter des outils d'aiguisage à un distributeur autorisé de service ou vous adresser à un aiguiseur de chaîne professionnel.

AVERTISSEMENT: Evitez un démarage accidentel. Débranchez toujours la tronçonneuse de la source de courant avant d'installer une barre et/ou une chaîne.

Reemplacement de la CHAINE

AVERTISSEMENT: Quand vous touchez à la chaîne, portez toujours des gants protecteurs. La chaîne est aiguisée et peut vous couper même quand elle ne rougeoir pas.

Il est normal qu'une chaine neue se détende durant les 15 premières minutes d'utilisation. Vous doivent réverrir souvent la tension de la chaine et l'ajuster tel que requis. Voir TENSION DE LA CHAINE. Si elle est usée ou endommagée, remplacez la chaine. N'utilise que la chaine à recul bas de rechange spécifiée dans la liste de pieces de rechange. La chaine utilisée doit être conforme aux exigences de performance de la norme de l'ANSI B175.1 lors d'essais avec cette tronconienne. Pour le remplacement et l'aoguisage des coupoirs individuels, adressez-vous à vous L'aiguisage de la chaine exige des outils spéciaux. Vous pouvez acheter des outils d'aiguisage chez distributeur autorisé de service ou vous adresser à un aiguiseur de chaine professionnel.

Pour remplacer la CHAINE:

1. Débranchez l'outil de la source de courant.
2. Retournez l'outil à l'envers, sur une surface plane. Redressez la chaîne et mettez-la sur une surface plane.

1. Enlevez les écrous de la barre, la plaque de fixation de la barre et l'ancienne chaîne.
2. Tournez la vis de réglage dans le sens contraire de l'horloge pour déplacer la chevelle de réglage aussi loin que possible vers l'arrière. N'enlevez pas la vis de réglage de l'outil.
3. Tenir la chaîne avec les coupoirs dans la direction indiquée.

1. Glissez la chaîne entre la bague et le pignon. Placez-la autour du pignon et introduisez les maillons d'entraînement dans la rainure de la barre-guide, puis autour du bout de celle-ci.

1. Tenez la barre-guide contre le corps de la tronconneuse et installez la plaque de fixation de la barre. Assurez-vous que la cheville de réglage est bien dans le trou de la barre qui lui est réservé. Assurez-vous que la patte de la plaque de fixation de la barre est vers l'arrière de la barre.

1. Fixez la barre-guide et la plaque de fixation de la barre avec les écrous de la barre. Ne les serrez qu'à la main.

ATTENTION: Si la chaîne est installée à l'envers, la tronçonneuse vibrera trop et ne coupera pas le bois.

Voir TENSION DE LA CHÂINE dans la section de l'ENTRETIEN.

PIECES Remplaçables par le CLIENT

AVERTISSEMENT: L'utilisation de tout(e) autre accessoire/pièce peut entraîner un risque de blessure pour l'utilisateur.

PIèCES DE RECHANGE	N° PIÈCE
Écrous hexagonaux	530015251
Capuchon de l'huile	530029282
Plaque de la barre	530029285
Bouton de verrouillage	530025873
Vis de réglage de la barre	530015514
Cheville de réglage	530023492
Espaceur	530015832
Vis de l'espaceur	530015835
Lime (diam. 5/32 po)
Emb. de 2	952055085
Chaîne Xtra GUARD(Md)
35,6 cm (14")	952051209
Chaîne Xtra GUARD(Md)
40,6 cm (16")	952051211
Barre-guide Lo-Kick (Md)
35,6 cm (14")	952044368
Barre-guide Lo-Kick (Md)
35,6 cm (16")	952044370
Lubrifiant pour barre & chaîne 1 quart	952030129
Lubrifiant pour barre & chaîne 1 gal.	952030130

Rancement

AVERTISSEMENT: Exécutez les étapes suivantes après chaque utilisation:

• Laissez le moteur se refroidir et attachez ensuite l'outil avant de le ranger ou de le transporter.
• Rangez la tronconneuse et la rallonge dans un endroit bien aéré.
• Rangez la tronconneuse avec tous les protecteurs en place et placez-la de façon à éviter que toute surface coupante cause des blessures.
• Rangez la tronconneuse débranchée hors de portée des enfants.

Saisonnière rangement

Préparez votre outil pour le rangement à la fin de la saison ou quand il ne sera pas utilisé pendant 30 jours ou plus.

Si votre tronçonneuse doit être rangée pendant un certain temps:

• Nettoyez-la à fond avant son rangement.
• Rangez-la dans un endroit propre et sec.
• Graissez légèrement les surfaces externes en métal et la barre-guide. Graissez la chaîne et enveloppez-la dans du papier sec ou un chiffon.

AVERTISSEMENT: Toujours arrêtez l'outil et débranchez la prise de courant avant d'exécuter n'importe lequel des remèdes recommendés ci-dessous autre que les remèdes qui exigent l'exécution de l'outil.

PROBLÈME	CAUSE	REMÈDE
La chaîne ne bouge pas quand la gâchette est pressée	1. Trop quand tension de la chaîne. 2. Glissières de la barre-guide pincées 3. Panne de la gâchette. 4. Disjoncteur déclenché/fusible sauté.	1. Voir “Tension de la Chaîne” dans la section de la “Entretien”. 2. Réparer ou replacer. 3. Contactez un distributeur autorisé de service. 4. Réenclencher le disjoncteur/Remplacer le fusible.
La chaîne fait du bruit ou ne coupe pas nettement.	1. Mauvaise tension de la chaîne. 2. Coupoirs endommagés. 3. Chain usée. 4. Coupoirs emoussées, pas bien aiguisés ou indicateurs de profon-deur trop hauts. 5. Pignon usée.	1. Voir “Tension de la Chaîne” dans la section de la “Entretien”. 2. Contactez un distributeur autorisé de service. 3. Aiuguiser ou replacer la chaîne. 4. Voir “Aiguisage de la Chaîne” dans la section de la “Réparations et Réglages”. 5. Contactez un distributeur autorisé de service.
La chaîne s'accêtè dans le bois coupe.	1. Le haut des coupoirs n'est pas limé bien plat. 2. Barbures sur la barre-guide ou barre-guide tordue; glissières irrégulieres.	1. Voir “Aiguisage de la Chaîne” dans la section de la “Réparations et Réglages”. 2. Réparer ou replacer la barre-guide.
Huile insuffi-sante pour la lubrificatin de la barre et chaîne.	1. Réservoir d'huile vide. 2. Sortie d'huile obstruée. 3. Trou de graissage de la barre-guide bloqué.	1. Remplir le réservoir d'huile. 2. Contactez un distributeur autorisé de service. 3. Enlever la barre et la nettoyer.
La chaîne Coupe en biais.	1. Coupoirs endommagés d'un côté. 2. Chaîne émoussée d'un côté. 3. Barre-guide tordue ou usée.	1. Voir “Aiguisage de la Chaîne” dans la section de la “Réparations et Réglages”. 2. Voir “Aiguisage de la Chaîne” dans la section de la “Réparations et Réglages”. 3. Remplacer la barre-guide.

Garantie limitée

Poulan garantit à l'acheteur original que tous les produits électriques ou autonomes de marque Poulan sont libres de tout vice de matière ou de main-d'œuvre et convient de réparer ou de remplacer en vertu de la présente garantie tout produit électrique ou autonome défectueux de marque Poulan dans les un (1) année qui suivent leur date d'achat original.

Si votre produit électrique ou autonome de marque Poulan se casse au cours de la période de garantie limitée, renvoyez-le, complet, franco de port, avec une preuve d'achat, au revendeur à qui vous l'avez acheté pour réparation ou remplacement au besoin de Poulan. Cette garantie n'est pas transférable et ne couvre aucune responsabilité ou aucun dommage occasionné par une mauvaise manutention, un mauvais entretien ou l'utilisation d'accessoires et/ou de pièces non recommandées spécifiquement par Poulan pour votre appareil. En outre, cette garantie ne couvre pas les pièces qui s'usent et nécessitant un remplacement quand on utilise normalement l'appareil pendant la période de garantie. Cette garantie ne couvre pas le réglage antérieur à la livraison ou les réglages normaux prévus dans le manuel d'instructions.

CETTE GARANTIE VOUS DONNE DES DROITS JURIDIQUES PARTICULIERS ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI VARIENT SELON L'ETAT OU LA PROVINCE.

AUCUNE RECLAMATION POUR DOMMAGES INDIRECTS N'EST AUTORISEE ET IL N'EXISTE AUCNE AUTRE GARANTIE EXPRESSE, À L'EXCEPTION DE CELLES EXPRESSEMENT PRÉVUES DANS LE PRESENT DOCUMENT.

CERTAINS ETATS ET CERTAINES PROVINCES NE PERMETTENT PAS DE LIMITES SUR LA DUREE DES GARANTIES INDIRECTES OU D'EXCLUSION DES DOMMAGES INDIRECTS OU INCIDENTS, SI BIEN QUE LES RESTRICTIONS OU EXCLUSIONS CI-DESSUS PEUVENT NE PAS S'APPLIQUER DANS VOITRE CAS.

Poulan a pour politique d'améliorer constamment ses produits. Par conséquent, Poulan se réserve le droit de changer, de modifier ou d'interrompre la production de certains modèles, conceptions, caractéristiques et accessoires de tous ses produits n'importe quand, de tout temps sans préavis ou obligation à tout acheteur.
