RS 100 Q-PLUS - Ponceuse à bande FESTOOL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RS 100 Q-PLUS FESTOOL au format PDF.
| Type de produit | Ponceuse à bande |
| Marque | Festool |
| Modèle | RS 100 Q-PLUS |
| Puissance absorbée | 620 W |
| Vitesse de rotation à vide | 6300 tr/min |
| Fréquence de course | 12600 tr/min |
| Course de ponçage | 5,0 mm |
| Patin de ponçage | 115 x 221 mm |
| Poids (sans câble) | 3 kg |
| Classe de protection | II |
| Système de fixation abrasif | Stickfix auto-agrippant et serrage mécanique |
| Raccord d'aspiration | Manchon pour flexible de 27 mm |
| Poignée supplémentaire | Démontable pour ponçage de ras |
| Matériaux usinables | Bois, plastique, métal, pierre, aggloméré, peinture, mastic |
| Niveau de pression acoustique | 80 dB(A) |
| Niveau de puissance sonore | 91 dB(A) |
| Valeur d'émission vibratoire (patin) | 3,5 m/s² |
| Valeur d'émission vibratoire (poignée) | 4,5 m/s² |
| Garantie | 24 mois (UE), 12 mois minimum |
| Entretien | Nettoyer les ouvertures de refroidissement ; charbons à coupure automatique |
FOIRE AUX QUESTIONS - RS 100 Q-PLUS FESTOOL
Questions des utilisateurs sur RS 100 Q-PLUS FESTOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ponceuse à bande au format PDF gratuitement ! Retrouvez votre notice RS 100 Q-PLUS - FESTOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RS 100 Q-PLUS de la marque FESTOOL.

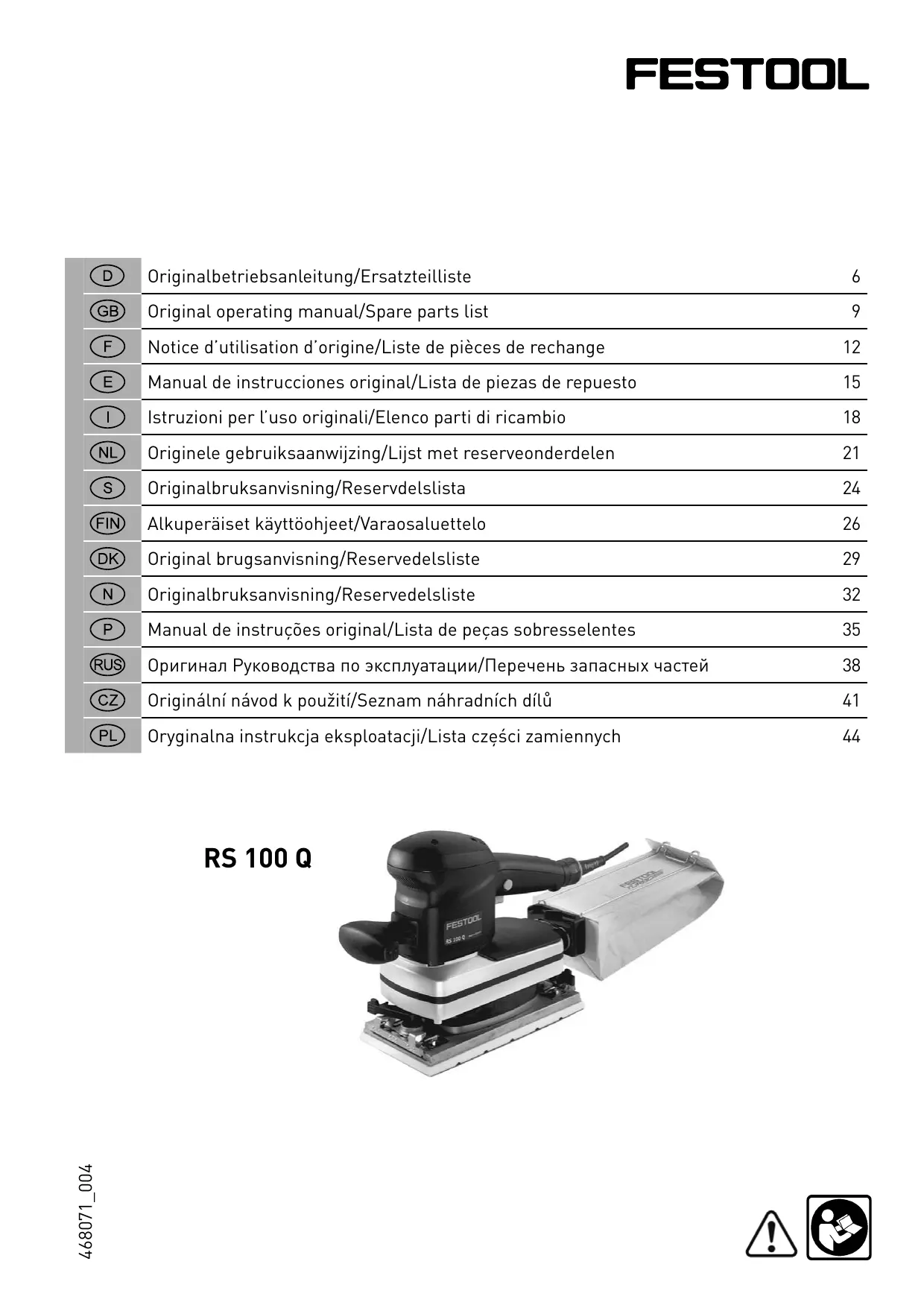

MODE D'EMPLOI RS 100 Q-PLUS FESTOOL
| Données techniques | RS 100 CQ |
| Puisance | 620 W |
| Rotation | 6300 tr/min |
| Courses de travail | 12600 tr/min |
| Course de ponçage | 5,0 mm |
| Patin de ponçage | 115 x 221 mm |
| Poids (sans câble) | 3 kg |
| Classe de protection | ☐/II |
Les illustrations indiquées se trouvent au début du mode d'emploi.
Symboles
Avertissement de danger
Portez des lunettes de protection!
Portez un masque antipoussières!
Lire la notice / les instructions !
Munissez-vous de casques anti-bruit!
1 Utilisation conforme
La machine est conçue pour le ponçage des matériaux suivants : bois, plastique, métal, pierre, aggloméré, peinture/laque, mastic et matériaux similaires.
Il est interdit de travailler des matériaux contenant de l'amianté.
Pour des raisons de sécurité électrique, cette machine ne doit pas être humide ni être utilisée dans un environnement humide. Cette machine ne doit être utilisée que pour un polishage à sec.
L'utilisateur est responsable des dégâts ou accidents qu'il peut provoquer en ne respectant pas les dispositions de sécurité.
2.1 Indications générales de sécurité
ATTENTION! Lire toutes les consignes de sécurité et indications. Le non-respect des
avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.
Conservez toutes les consignes de sécurité et notices pour une référence future.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
2.2 Consignes de sécurité spécifiques à la machine
Portez toujours des lunettes de protection contre les dangers du ponçage.
- En cas de poussières explosives ou auto-inflammables dues au ponçage, il faut absolument respecter les indications du fabricant du matériel au concernant l'usinage.
- Pendant le travail, des poussières nocives/toxiques peuvent apparaître (p. ex. peinture contenant du plomb, certaines essences de bois, métal). Le contact ou l'inhalation de ces poussières peut présenter un danger pour l'utilisateur ou les personnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays. Raccordez l'outil électrique à un dispositif d'aspiration adapté.
Pour votre santé, portez un masque de protection respiratoire de classe P2.
2.3 Information concernant le niveau sonore et les vibrations
Les valeurs typiques obtenues selon EN 60745 sont les suivantes :
$$ \text {N i v e a d e p r e s s i o n a c o u s t i q u e} \quad 8 0 \mathrm {d B (A)} $$
$$ \text {N i v e a u d e p u i s s a n c e s o n o r e} \quad 9 1 \mathrm {d B (A)} $$
$$ \text {Majoration pour incertitude de mesure} \quad K = 3 \mathrm {dB} $$
Munissez-vous de casques anti-bruit!
Valeurs vibratoires globales (somme vectorielle tridirectionnelle) déterminées selon NE 60745 :
Valeur d'émission vibratoire
$$ \text {(tridirectionnelle)} \quad a _ {h} = 3. 5 \mathrm{m} / \mathrm{s} ^ {2} $$
$$ \text {Poignées supplémentaires} \quad a _ {h} = 4. 5 \mathrm {m} / \mathrm {s} ^ {2} $$
$$ \text {I n c e r t i t u d e} \quad K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} $$
Les valeurs d'émission indiquées (vibration, bruit) ont été mesurées conformément aux conditions d'essai selon EN 60745 et sont destinées à des fins de comparaison entre les machines. Elles permettent également une estimation provisoire de la charge de vibrations et de la nuisance sonore lors de l'utilisation. Les valeurs d'émission indiquées représentent les principales applications de l'outil électrique. Cependant, si l'outil électrique est utilisé pour d'autres applications, avec d'autres outils de travail ou est insuffisamment entretenu, la charge de vibrations et la nuisance
sonore peuvent être nettement supérieures sur la globalité de la période. Pour une évaluation précise pendant une période prédéfinie, les temps de vidage et d'immobilisation de la machine doivent également être respectés. Ceci peut réduire considérablement la charge sur la globalité de la période.
3 Raccordement électrique et mise en route
La tension du réseau doit correspondre aux indications de la plaque signalétique.
L'interrupteur (1.1) sert d'interrupteur marche, arrêt (I = Marche/ 0 = Arrêt). L'utilisation en continue est facilitée par le bouton de blocage (3.1) létal. Une nouvelle pression sur l'interrupteur libre le blocage.
Avant de brancher ou de débrancher le câble de raccordement secteur, il est absolument indispensable de toujours mettre la machine hors marche !
Voir en figure 4 la connexion et la déconnexion du câble de raccordement au secteur.
4 Réglages de la machine
Avant d'entreprandre une quelconque intervention sur la machine, débrancher la prise de courant!
4.1 Aspiration de la poussière
Raccorder toujours la machine à une aspiration. L'aspiration de la poussière empêche des lourdes charges de l'air environnant par des poussières et des fortes salissures du lieu de travail.
Le manchon d'aspiration (1.2) permet de raccorder un aspirateur Festool doté d'un flexible de 27 mm.
La poussière de ponçage est aspirée directement à son point de production par les canaux d'aspiration du patin de ponçage.
Afin d’éviter que la machine ne se plaque par aspiration sur la pièce à travailler lors du traitement des surfaces planes, l’ouverture de la conduite de dérivation (2.1/2.2) permet d’aspirer l’air manquant. Plus la conduite de dérivation est ouverte et plus elle aspire d’air.
4.2 Fixer l'abrasif
N'utilisez que des produits abrasifs originaux Festool !
Abrasifs stickfix
Le patin de ponçage Stickfix permet une fixation rapide et aisée des papiers abrasifs Stickfix et des non-tissés abrasifs Stickfix adaptations.
Les abrasifs auto-agrippants sont faciles à placer sur le patin de ponçage ; ils sont maintenus en toute sécurité par le revêtement auto-agrippant du patin de ponçage Stickfix.
Après utilisation, retirez simplement les tôles eméri.
Abrasifs à serrer
Festool propose des feuilles abrasives perforées à serrer.
Le gabarit à perforer (accessoire) permet de percer les feuilles abrasives sans trous.
- Avant le serrage d'une feuille abrasive, fixez une feuille abrasive Stickfix sur le patin de ponçage afin de ne pas endommager le revêtement auto-agrippant du patin de ponçage Stickfix.
- Bloquez une feuille abrasive à l'aide des deux dispositifs de blocage (1.3/1.4). Vous pouvez ouvrir ces dispositifs de blocage en appuyant sur leur levier. ATTENTION : la feuille abrasive doit être bien tendue après le serrage et être positionnée bien à plat sur le patin de ponçage.
4.3 Poignée supplémentaire
Vous pouvez dévisser la poignée supplémentaire (1.5) si vous souhaitez effectuer un ponçage au ras des parois à l'aide du bord avant du patin de ponçage.
5 Informations de travail
Ne surchargez pas la machine en appuyant trop fort! Vous obtiendrez le meilleur résultat de ponçage avec une pression d'application moyenne. Le rendement et la qualité du ponçage dépendent essentiellement de la sélection de l'abrasif ajustat.
Traitement des métaux
Lors du traitement des métaux, il est indispensable de respecter les mesures suivantes afin de travailler en toute sécurité :
- Installer un commutateur de sécurité à courant de défaut (FI, PRCD).
- Raccorder l'outil à un aspirateur approprié.
- La machine doit régulièrement être nettoyée pour éliminer les dépôts de poussières accumulés dans le corps du moteur.
6 Accessoires
Utilisez uniquement des accessoires et consommables Festool d'origine prévus pour cet outil : ces composants sont parfaitement adaptés les uns aux autres. Si vous utilisez des accessoires et consommables d'autres marques, la qualité du résultat peut être dégradée et les recours en garantie peuvent être soumis à des restrictions. L'usure de l'outil ou votre charge personnelle peuvent augmenter selon chaque application. Pour cette raison, protégez-vous, votre outil et vos recours en garantie en utilisant exclusivement les accessoires Festool et consommables Festool d'origine !
Références des accessoires et outils figurent dans le catalogue Festool ou sur Internet sous "www.festool.com".
7 Entretien et maintenance
Avant d'entreprendre une quelconque intervention sur la machine, débrancher la prise de courant!
Pour assurer une bonne circulation de l'air de refroidissement, il faut que les ouvertures du carter du moteur soient propres et non encrassées.
Tout entretien ou réparation qui nécessite l'ouverture du capot du moteur ne doit être entreprise que par un atelier autorisé.
La machine est équipée de charbons spécifiques à coupure automatique. Si ces charbons sont usés, il y a coupure de courant automatique et arrêt du fonctionnement de la machine.
8 Élimination
Ne jetez pas les outils électriques avec les ordures ménagères ! Eliminez les appareils, les accessoires et les emballages de façon compatible avec l'environnement. Respectez en cela les dispositions nationales en vigueur.
Uniquement UE : conformément à la directive européenne 2002/96/CE, les outils électriques usagés doivent être collectés séparément et recyclés de façon compatible avec l'environnement.
9 Garantie
Nous accordons pour nos appareils une garantie pour tout défaut de matière et vice de fabrication conformément aux spécifications légales de chaque pays considéré, toutefois pour un minimum de 12 mois. À l'intérieur des États de l'Union Européenne, la durée de la garantie est de 24 mois (justificatif par la facture ou le bordereau de livraison). Les dommages provenant en particulier de l'usure naturelle, d'une surcharge, d'une manipulation non conforme ou imputables à l'utilisateur ou à une utilisation contraire à la notice d'utilisation, ou connus au moment de l'achat, sont exclus de la garantie. Sont également exclus, les dommages résultant de l'utilisation d'accessoires et de consommables (p. ex. plateau de ponçage) qui ne sont pas d'origine Festool. Les réclamations ne peuvent être reconnues que si l'appareil est renvoyé, sans être désassemblé, au fournisseur ou à un service après-vente Festool agréé. Conservez bien la notice d'utilisation, les consignes de sécurité, la nomenclature des pièces de rechange et l'attestation d'achat. Pour le reste, les conditions de garantie en vigueur du fabricant sont applicables.
Remarque :
Nous nous réservons le droit de modifier les caractéristiques techniques mentionnées en raison de nos travaux continus de recherche et de développement.
REACH pour les produits festool, leurs accessoires et les consommables
REACH est le nom de la directive sur les produits chimiques applicable à l'ensemble de l'Europe depuis 2007. En notre qualité d'« utiliser en aval », en l'occurrence de fabricant de produits, nous sommes tenus à un devoir d'information vis-à-vis de notre clientèle. Afin de vous tenir systématiquement informés des dernières nouvelles ainsi que des substances susceptibles de figurer sur la liste des candidats et rentrant dans la composition de nos produits, nous avons créé le site Internet suivant : www.festool.com/reach
