Marque	ECHO
Modèle	CS-3000 TYPE 1
Type de produit	Tronçonneuse thermique
Moteur	2 temps, monocylindre
Longueur de guide-chaîne	12", 14", 16" (au choix)
Chaîne	91VG-45E (12"), 91VG-52E (14"), 91VG-57E (16")
Carburateur	WT-385A ou WT-402A selon série
Frein de chaîne	Oui, intégré
Lubrification automatique	Oui, pompe à huile
Poignée anti-vibration	Oui
Poids (sans guide ni chaîne)	Environ 4,5 kg
Réservoir de carburant	Capacité non précisée (estimation 0,3 L)
Réservoir d'huile	Capacité non précisée (estimation 0,2 L)
Allumage	Électronique (CDI)
Démarreur	Manuel à rappel
Silencieux	Avec pare-étincelles
Filtre à air	Nettoyable
Pièces détachées disponibles	Oui, liste de pièces fournie
Indice de réparabilité	Élevé (pièces et manuel disponibles)
Sécurité	Frein de chaîne, protège-main, gâchette de verrouillage

FOIRE AUX QUESTIONS - CS-3000 TYPE 1 ECHO

Quel mélange huile/essence utiliser pour la CS-3000 ?

Utilisez un mélange à 50:1 avec de l'huile moteur 2 temps de qualité et de l'essence sans plomb. Respectez les proportions indiquées dans la notice.

Comment régler la tension de la chaîne ?

Desserrez les écrous du guide, tournez la vis de tension pour ajuster la chaîne jusqu'à ce qu'elle soit juste tendue, puis resserrez les écrous. La chaîne ne doit pas pendre et doit pouvoir être tirée librement.

Comment démarrer la tronçonneuse à froid ?

Activez le starter, pompez le purgeur (primer) plusieurs fois, tirez la corde de démarrage jusqu'à ce que le moteur tousse, désactivez le starter, puis tirez à nouveau pour démarrer.

À quelle fréquence nettoyer le filtre à air ?

Nettoyez le filtre à air après chaque utilisation ou dès qu'il est encrassé. Un filtre sale réduit la performance et peut endommager le moteur.

Comment remplacer la chaîne ?

Portez des gants, desserrez les écrous du guide, retirez le guide et la chaîne usée, installez la nouvelle chaîne sur le pignon et le guide, ajustez la tension, puis serrez les écrous.

Quelle huile utiliser pour la lubrification de la chaîne ?

Utilisez de l'huile spéciale pour chaîne de tronçonneuse, adhésive et biodégradable si possible. Ne pas utiliser d'huile moteur usagée.

Comment affûter la chaîne ?

Utilisez une lime ronde adaptée au pas de la chaîne (généralement 4,0 mm ou 5/32 pouce). Limez chaque dent en suivant l'angle indiqué dans la notice (généralement 30°).

Que faire si la chaîne ne reçoit pas d'huile ?

Vérifiez le niveau d'huile, nettoyez le conduit d'huile et le filtre de l'orifice. Si le problème persiste, le pompe d'huile peut être défectueuse.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des équipements de protection : casque, visière, gants, pantalon anti-coupure, chaussures de sécurité. Ne jamais utiliser la tronçonneuse à une main ou au-dessus des épaules.

Où trouver les pièces de rechange ?

Les pièces détachées sont disponibles chez les revendeurs ECHO agréés ou en ligne. Utilisez les numéros de pièce fournis dans le manuel pour commander.

Questions des utilisateurs sur CS-3000 TYPE 1 ECHO

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Tronçonneuse au format PDF gratuitement ! Retrouvez votre notice CS-3000 TYPE 1 - ECHO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CS-3000 TYPE 1 de la marque ECHO.

MODE D'EMPLOI CS-3000 TYPE 1 ECHO

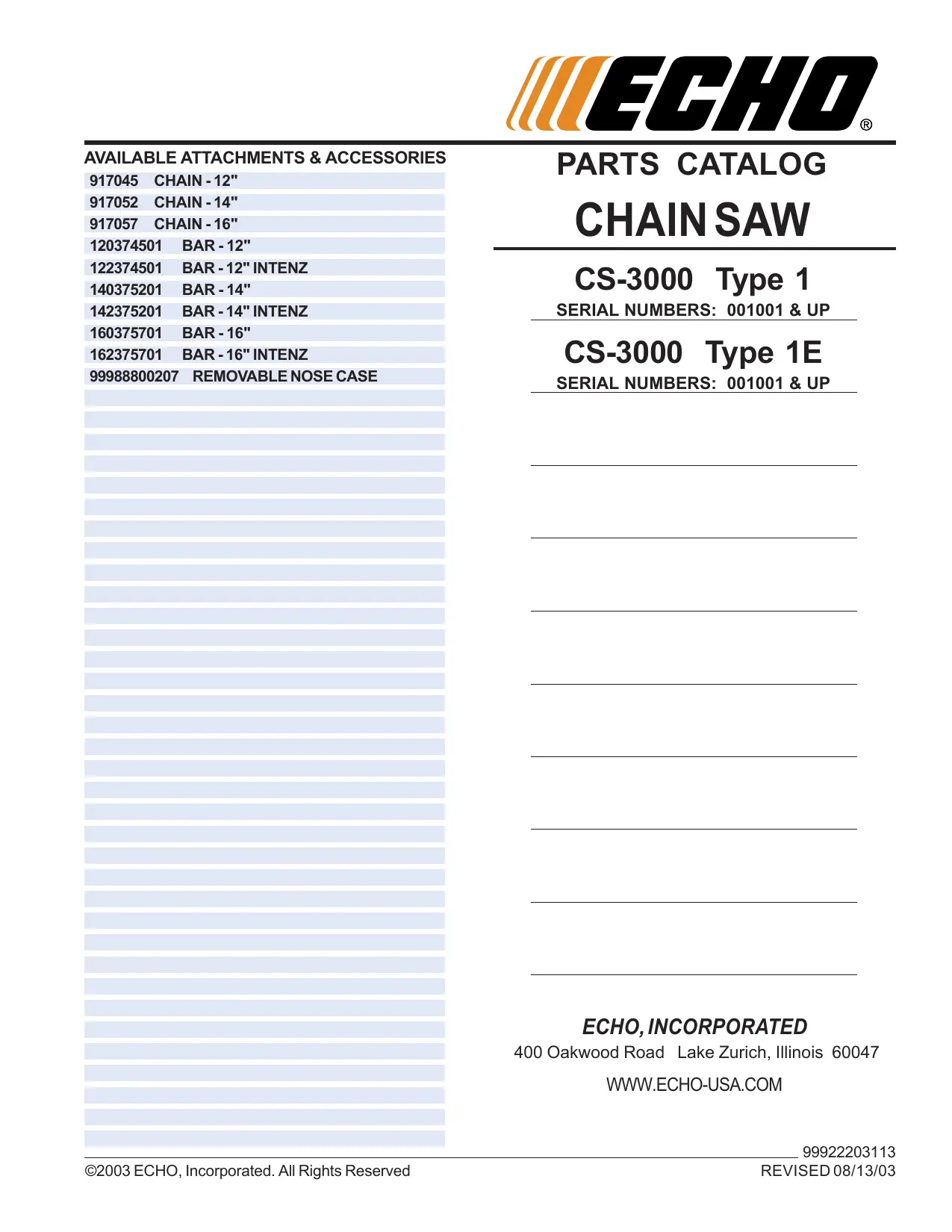

AVAILABLE ATTACHMENTS & ACCESSORIES

917045 CHAIN-12"

917052 CHAIN-14"

917057 CHAIN-16"

120374501 BAR-12"

122374501 BAR-12"INTENZ

140375201 BAR-14"

142375201 BAR-14"INTENZ

160375701 BAR-16"

162375701 BAR-16"INTENZ

99988800207 REMOVABLE NOSE CASE

PARTS CATALOG

CHAIN SAW

CS-3000 Type 1

SERIAL NUMBERS: 001001 & UP

CS-3000 Type 1E

SERIAL NUMBERS: 001001 & UP

ECHO, INCORPORATED

400 Oakwood Road Lake Zurich, Illinois 60047

WWW.ECHO-USA.COM

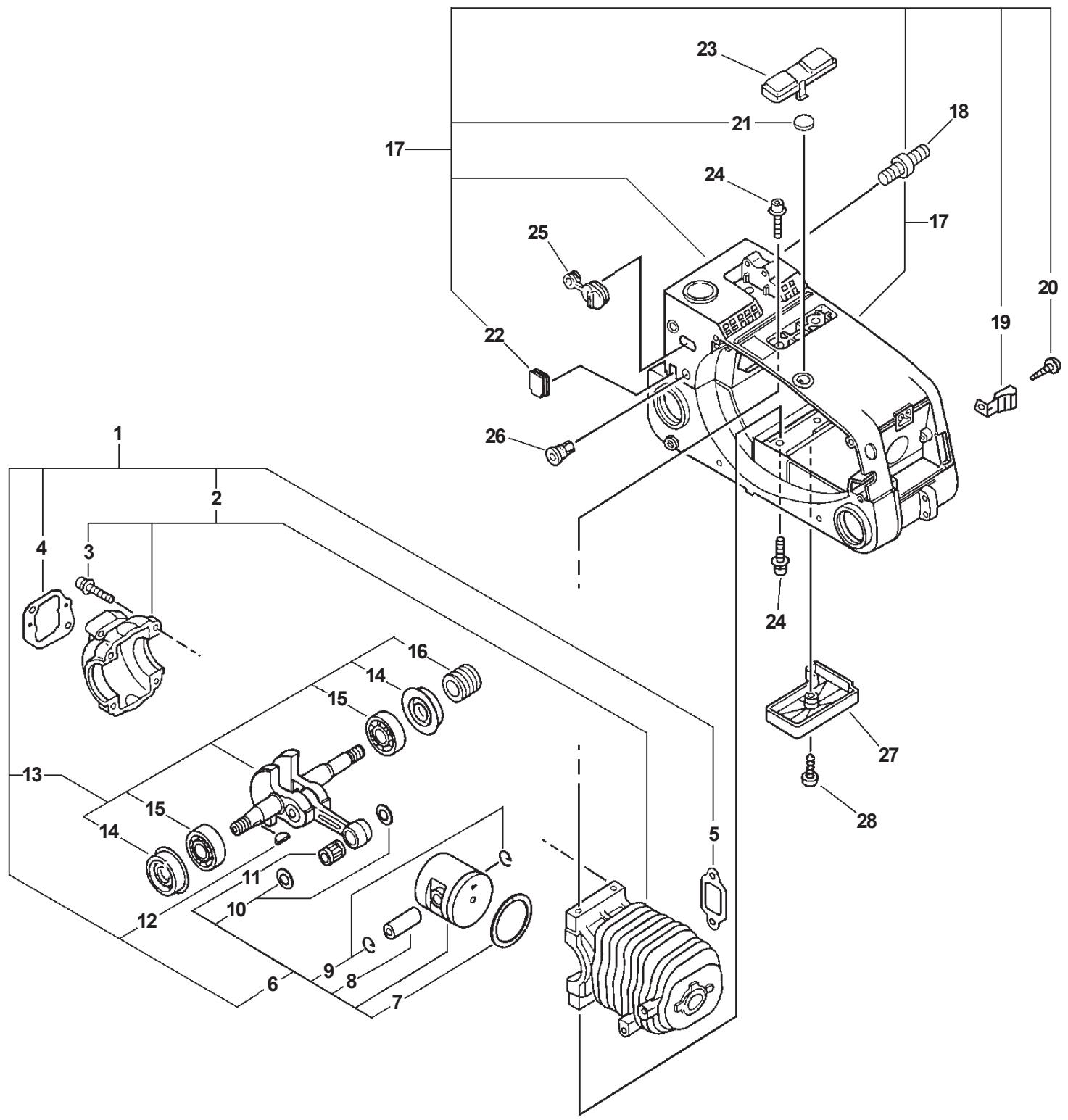

ECHO CS-3000 TYPE 1 - CHAIN SAW - 1

ITEM	PART NUMBER	QTY	DESCRIPTION	REMARKS
OPTIONAL ENGINE REPOWER
1	SB1018	1	SHORT BLOCK	INCLUDES 2-16
2	--------	1	CRANKCASE SET	INCLUDES ITEM 3
3	90023805025	4	SCREW 5X25
4	V103000120	1	GASKET, INTAKE
5	14551013931	1	GASKET, EXHAUST
6	10000039130	1	PISTON KIT	INCLUDES ITEMS 7-10
7	10001146430	1	RING, PISTON
8	10001315330	1	PIN, PISTON
9	10001504630	2	CIRCLIP, PISTON PIN
10	10001411520	2	SPACER, PISTON PIN
11	17501203930	1	BEARING, NEEDLE
12	10014239130	1	KEY, WOODRUFF
13	--------	1	CRANKSHAFT ASY	INCLUDES ITEMS 14-16
14	10021338330	2	SEAL, OIL
15	90081036201	2	BEARING, BALL 6201
16	43706338330	1	GEAR, WORM
TYPE 1 - S/N 001001 & UP, TYPE 1E - S/N 001001-665925, CANADA - S/N 001001-004033
17	10400439231	1	COVER KIT, ENGINE	INCLUDES ITEMS 18-22
18	43301103931	2	STUD, GUIDE BAR
19	10421539131	1	LATCH
20	90025304010	1	SCREW 4X10
TYPE 1E - S/N 665926 & UP, CANADA - S/N 004034 & UP
17	A190000020	1	COVER KIT, ENGINE	INCLUDES ITEM 18
18	43301103931	2	STUD, GUIDE BAR
S/N 001001 & UP
21	16391139130	1	PLUG, OILER
22	10403439130	1	PLUG
23	10402939230	1	GROMMET
24	90010605016	4	BOLT 5X16
25	12901039130	1	GROMMET, NEEDLE -- TYPE 1
25	17881039630	1	GROMMET, CHOKE -- TYPE 1E
26	12902339130	1	GROMMET, IDLE
27	10404439230	1	COVER
28	90025604016	1	SCREW 4X16

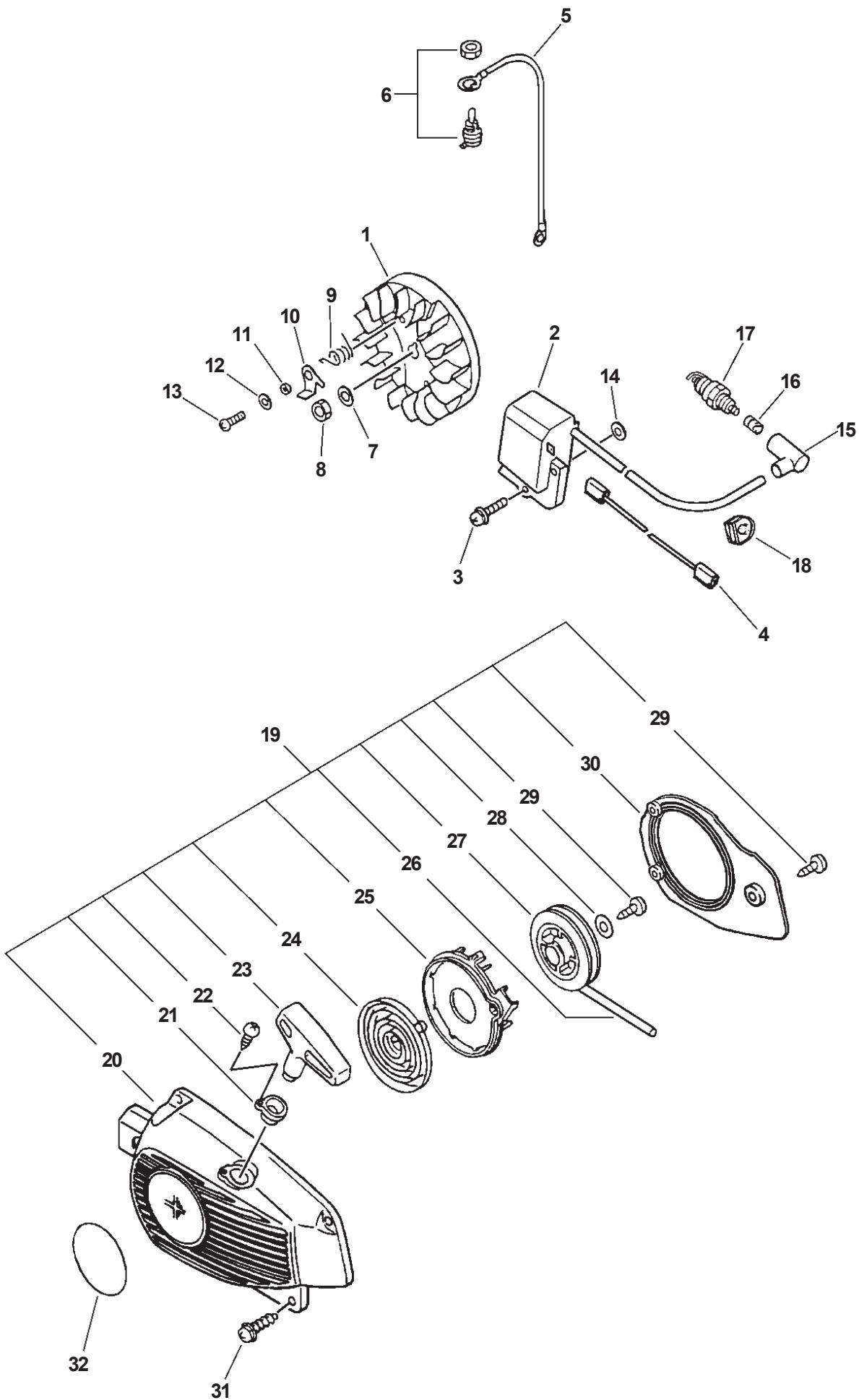

ECHO CS-3000 TYPE 1 - CHAIN SAW - 2

ITEM	PART NUMBER	QTY	DESCRIPTION	REMARKS
	TYPE 1 - S/N 001001 & UP, TYPE 1E - S/N 001001-568898
1	15680035630	1	FLYWHEEL	MAY ONLY BE USED WITH 15662639130 - COIL, IGNITION
2	15662639130	1	COIL, IGNITION	MAY ONLY BE USED WITH 15680035630 - FLYWHEEL
3	90023805020	2	SCREW 5X20
	TYPE 1E - S/N 568899 & UP
1	15680039430	1	FLYWHEEL	MAY ONLY BE USED WITH 15662639430 - COIL, IGNITION
2	15662639430	1	COIL, IGNITION	MAY ONLY BE USED WITH 15680039430 - FLYWHEEL
3	90023805022	2	SCREW 5X22
4	16201039430	1	LEAD
	S/N 001001 & UP
5	16201039131	1	LEAD
6	16340019830	1	SWITCH, IGNITION
7	90060000008	1	WASHER 8
8	90050000008	1	NUT 8
9	17723435430	2	SPRING, RETURN
10	17721835631	2	PAWL, STARTER
11	17724704630	2	SPACER, RATCHET
12	90060300005	2	WASHER 5
13	90021605012	2	SCREW 5X12
14	15011716430	2	SPACER
15	15901201620	1	CAP, SPARK PLUG
16	15901103432	1	COIL, SPARK PLUG CAP
17	15901010630	1	PLUG, SPARK BPM-7A -- US MODELS
17	15901010230	1	PLUG, SPARK BPMR-7A -- CANADA MODELS
18	15611004920	1	GROMMET
19	17720039533	1	STARTER ASY	INCLUDES ITEMS 20-30
20	17723239532	1	COVER, STARTER
21	17722739131	1	GUIDE, ROPE
22	90029603014	1	SCREW 3X14
23	17722835430	1	GRIP, STARTER
24	17722039630	1	SPRING, REWIND
25	17722135631	1	PLATE, STARTER
26	17722606530	1	ROPE, STARTER	3mm(1/8") X 850mm(33-1/2"), BULK OPTION: 99944440000
27	17721535632	1	DRUM, STARTER
28	17721404630	1	WASHER
29	90025304014	4	SCREW 4X14
30	10153439530	1	PLATE, GUIDE
31	90025604016	4	SCREW 4X16
32	89011849330	1	LABEL, ECHO

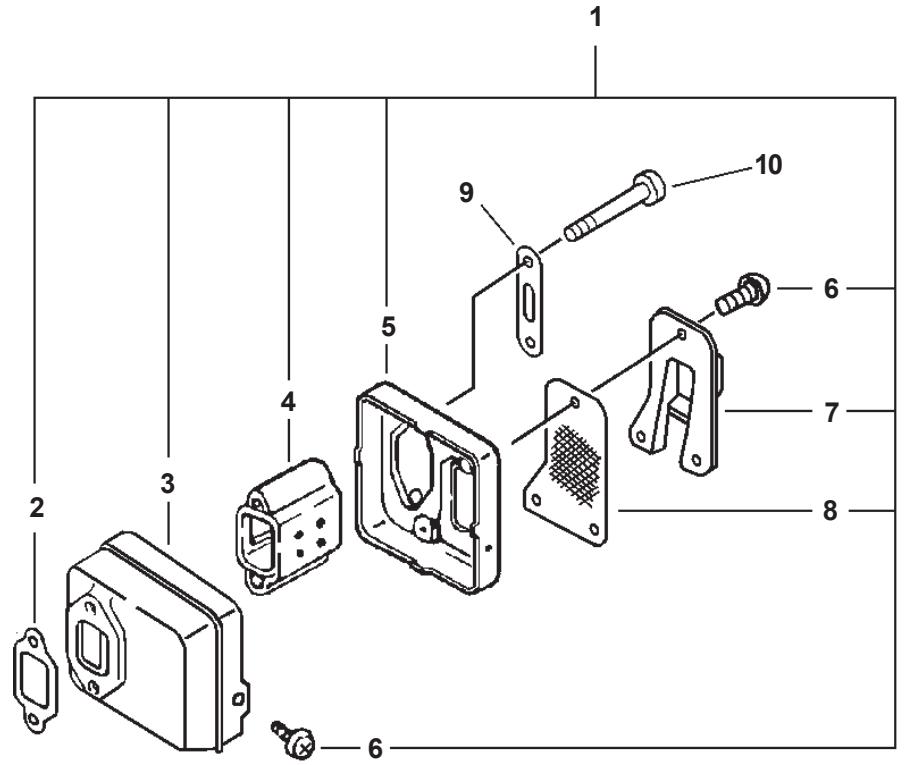

ECHO CS-3000 TYPE 1 - CHAIN SAW - 3

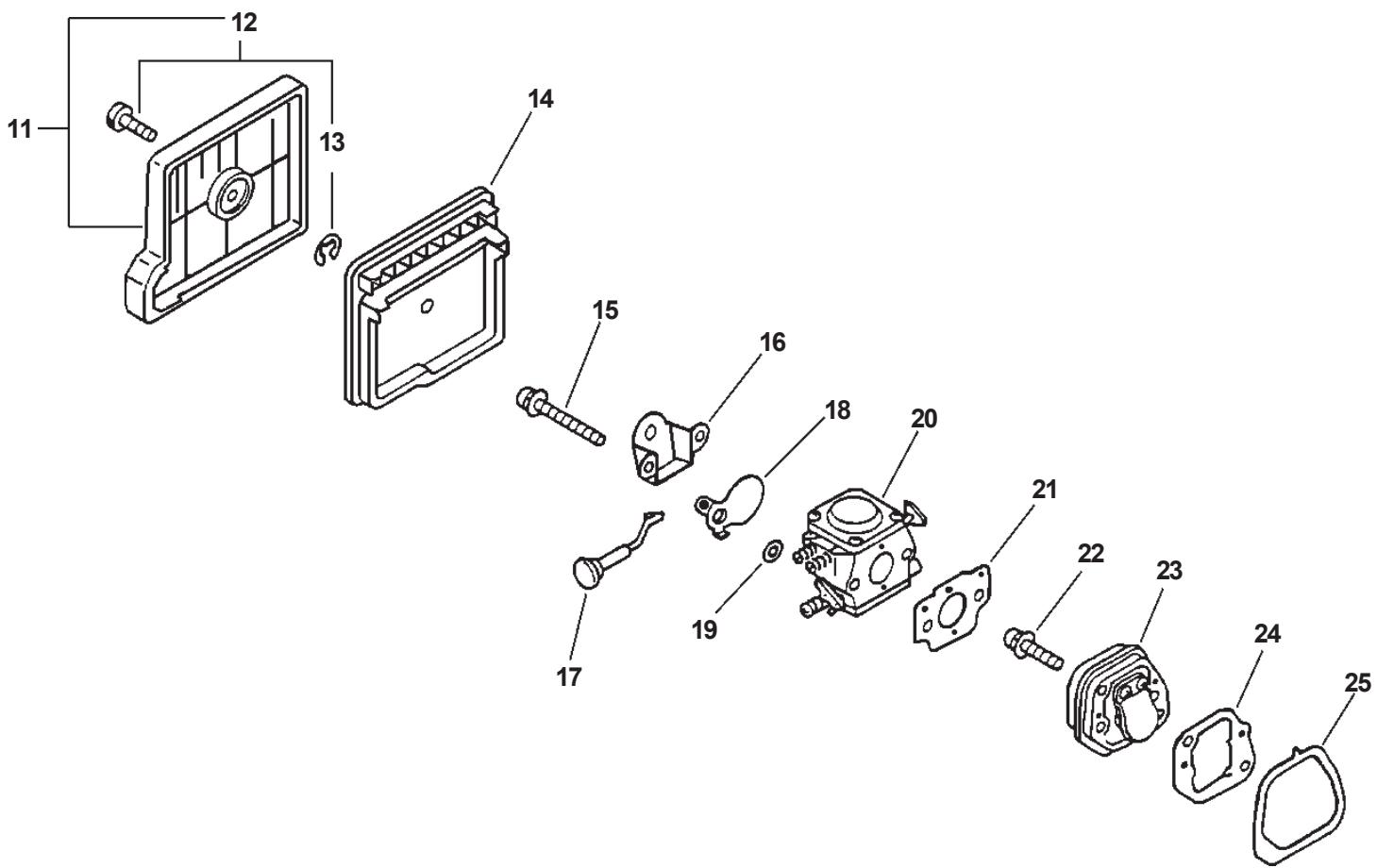

ECHO CS-3000 TYPE 1 - CHAIN SAW - 4

ITEM	PART NUMBER	QTY	DESCRIPTION	REMARKS
	S/N 001001 & UP
1	14580335532	1	MUFFLER ASY	INCLUDES ITEMS 2-8
2	14551013931	1	GASKET, MUFFLER
3	14585813931	1	MUFFLER
4	14585913930	1	SILENCER
5	14586135530	1	LID, MUFFLER
6	90025004008	4	SCREW4X8
7	14587635530	1	GUIDE, EXHAUST
8	14586213931	1	SCREEN, MUFFLER
9	14564213930	1	PLATE, EYE
10	10102313930	2	BOLT, MUFFLER
11	13030239133	1	CLEANER LID ASY	INCLUDES ITEMS 12-13
12	13040613932	1	BOLT ASY	INCLUDES ITEMS 13
13	90070000004	1	E-RING 4
14	13031039131	1	FILTER, AIR
15	90023805045	2	SCREW5X45
16	12901139130	1	PLATE, PREVENT
17	17851039230	1	ROD, CHOKE
18	17851539130	1	SHUTTER, CHOKE
19	17851603930	2	WASHER
	TYPE 1 - S/N 001001-056483
20	12300060131	1	CARBURETOR--WT-385A
	TYPE 1 - S/N 056484 & UP, TYPE 1E - S/N 001001 & UP
20	12300139132	1	CARBURETOR--WT-402A
	S/N 001001 & UP
21	13001639130	1	GASKET, INTAKE
22	90025005018	2	SCREW5X18
23	13000039131	1	INSULATORKIT
24	13001039130	1	GASKET, INTAKE
25	13001239130	1	SEAL

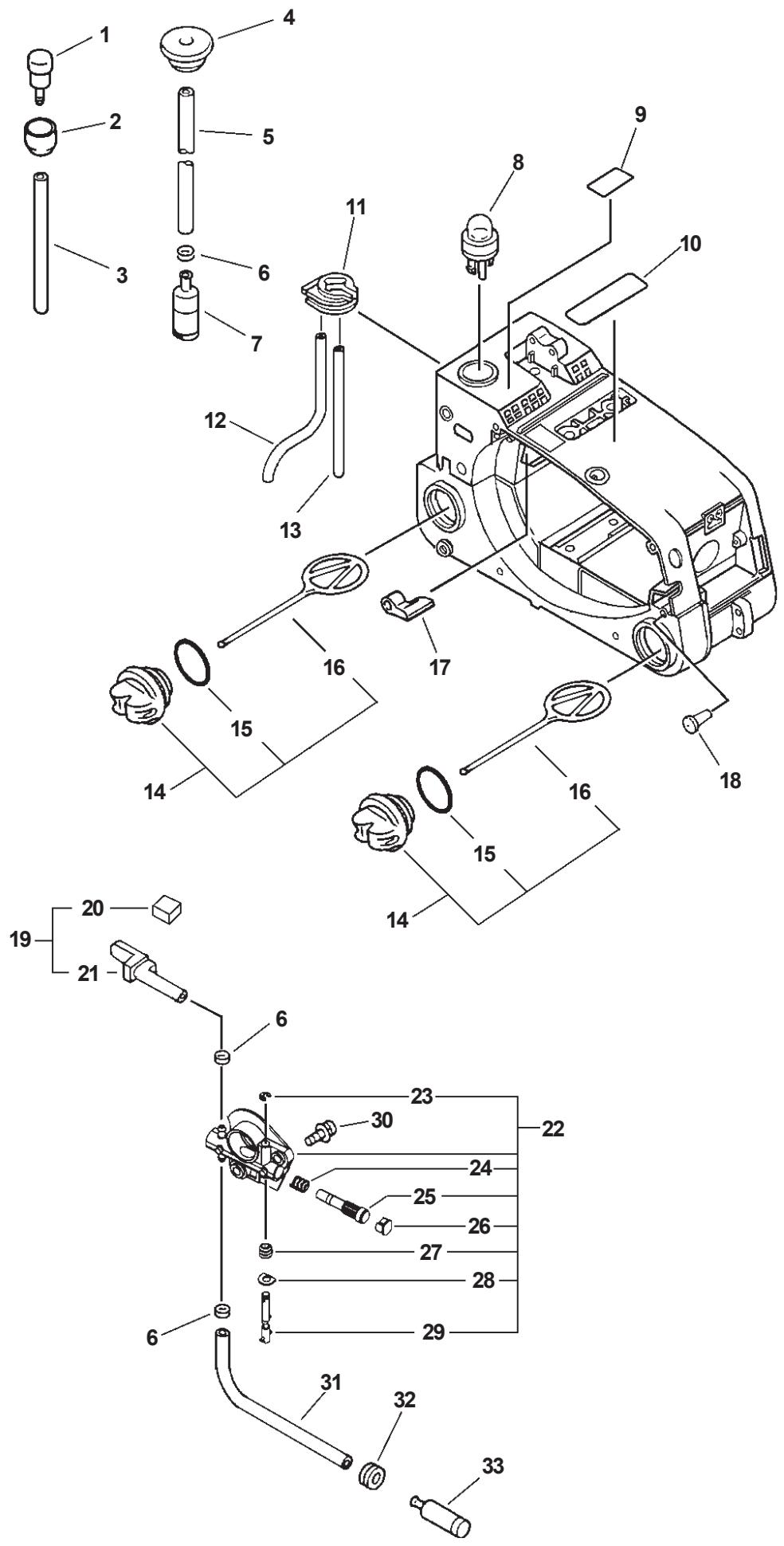

ECHO CS-3000 TYPE 1 - CHAIN SAW - 5

ITEM	PART NUMBER	QTY	DESCRIPTION	REMARKS
1	13130056430	1	VALVE, CHECK
2	13132839130	1	COVER, VENT
3	13201004920	1	PIPE, VENT - 3X5X150	BULK OPTION: 90014
4	13211539130	1	GROMMET, FUEL
5	13201239130	1	PIPE, FUEL - 3X6X160mm	BULK OPTION: 90015
6	13201326630	3	CLIP
7	13120507320	1	FILTER, FUEL
8	12318139130	1	PUMP, PURGE
9	89016739230	1	LABEL, PURGE PUMP
10	89022839130	1	LABEL, CAUTION
11	13275839130	1	BRACKET, PUMP
12	13271639130	1	PIPE, RETURN - 2X4X42	BULK OPTION: 90018
13	13131239130	1	PIPE, PURGE - 3X5X70	BULK OPTION: 90014
14	43600139231	2	CAP, TANK	INCLUDES ITEMS 15-16
15	90072100025	2	O-RING 25
16	13105119830	2	CLIP, FUEL CAP
17	13033639530	1	PLUG
18	43611413930	1	VALVE, CHECK
19	43720139130	1	PIPE KIT	INCLUDES ITEM 20-21
20	43724439130	1	PAD, FOAM
21	43721139132	1	PIPE, OIL
22	43700239130	1	AUTO-OILER ASY	INCLUDES ITEM 23-29
23	12312715030	1	CLIP
24	43701938330	1	SPRING
25	43702437330	1	PLUNGER
26	43706237330	1	CAP, OIL PUMP
27	43701537330	1	SPRING
28	43702937330	1	WASHER
29	43701639130	1	NEEDLE, ADJUST
30	90023505012	2	SCREW 5X12
31	13201235430	1	PIPE - 3X6X115	BULK OPTION: 90015
32	13211501461	1	GROMMET
33	43620502832	1	STRAINDER, OIL

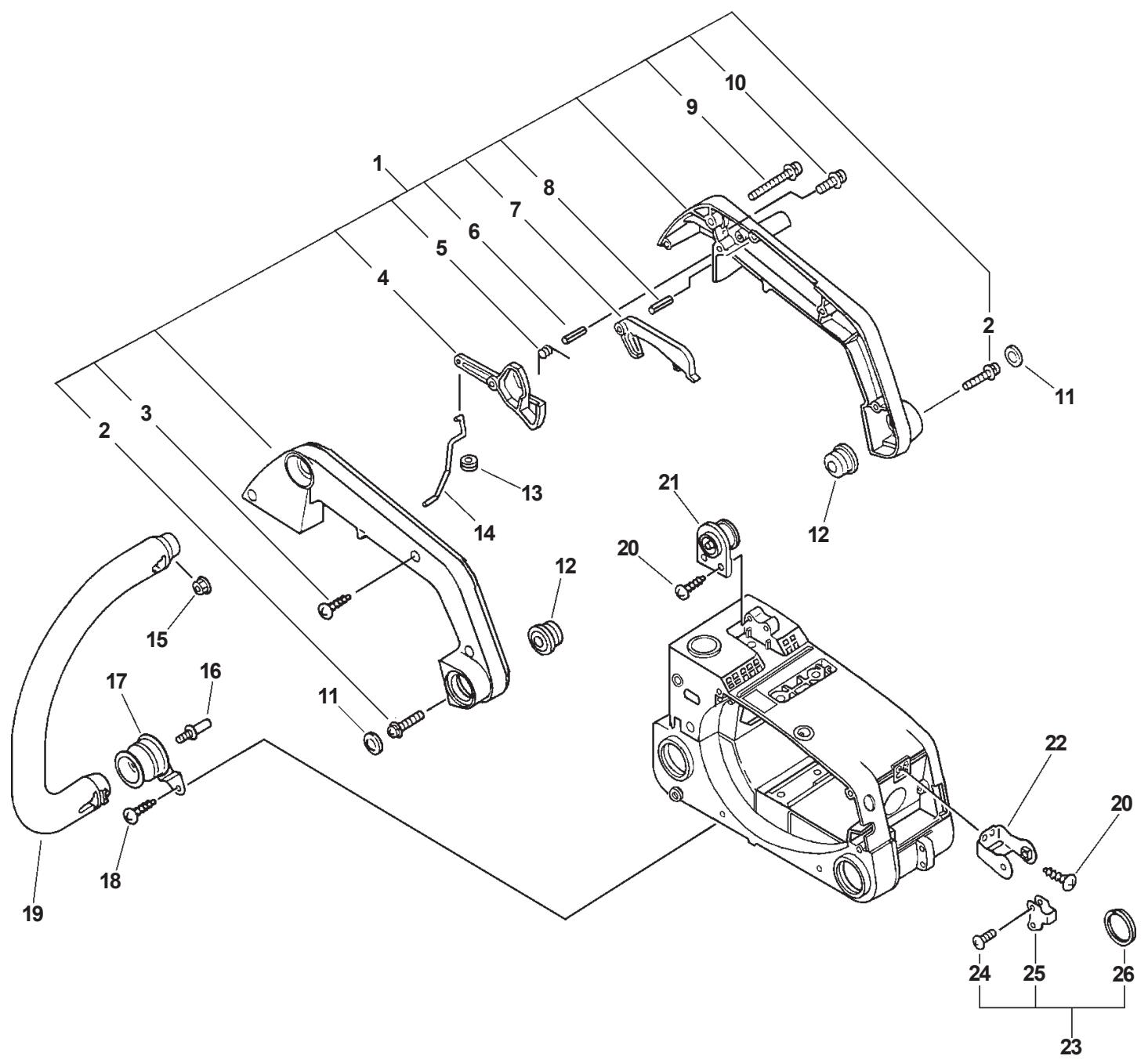

ECHO CS-3000 TYPE 1 - CHAIN SAW - 6

ITEM	PART NUMBER	QTY	DESCRIPTION	REMARKS
1	35110039131	1	REAR HANDLE SET	INCLUDES ITEMS 2-8
2	90023804010	2	SCREW4X10
3	90025604016	3	SCREW4X16
4	17801039130	1	CONTROL, THROTTLE
5	17804339131	1	SPRING, THROTTLE RETURN
6	90034540025	1	PIN, SPRING 4X25
7	17809039130	1	LOCKOUT, THROTTLE
8	90034540020	1	PIN, SPRING 4X20
9	90023805035	1	SCREW 5X35
10	90023805014	1	SCREW 5X14
11	10091815130	2	CAP, CUSHION
12	10092139130	2	CUSHION
13	17821039130	1	GROMMET, THROTTLE
14	17801139131	1	ROD, THROTTLE
15	90051600005	1	NUT, FLANGE 5
16	10091533930	1	SCREW
17	10091035630	1	CUSHION
18	90025604016	4	SCREW 4X16
19	35161039130	1	HANDLE, FRONT
20	90025304014	4	SCREW 4X14
21	10090739130	1	CUSHION
22	35112339131	1	SUPPORTER
23	P021000280	1	HARNESSS RING KIT	INCLUDES ITEMS 24-26
24	90023804016	2	SCREW 4X16
25	30031439130	1	FIXTURE, HARNESSE
26	30101652730	1	RING, HARNESSE

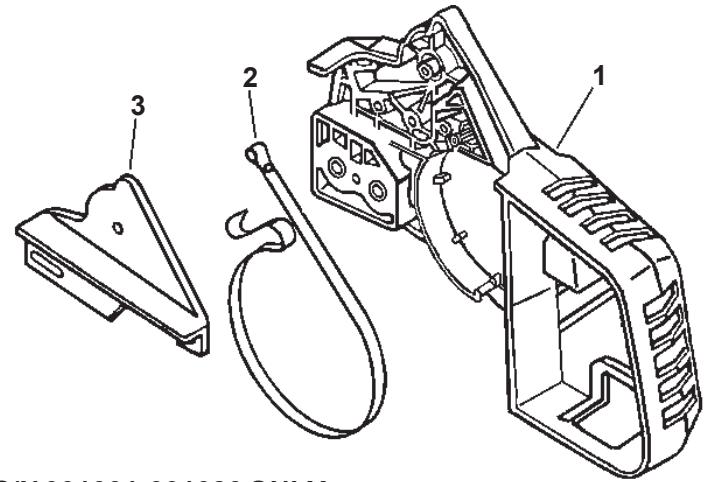

ECHO CS-3000 TYPE 1 - CHAIN SAW - 7
S/N 001001-001080 ONLY

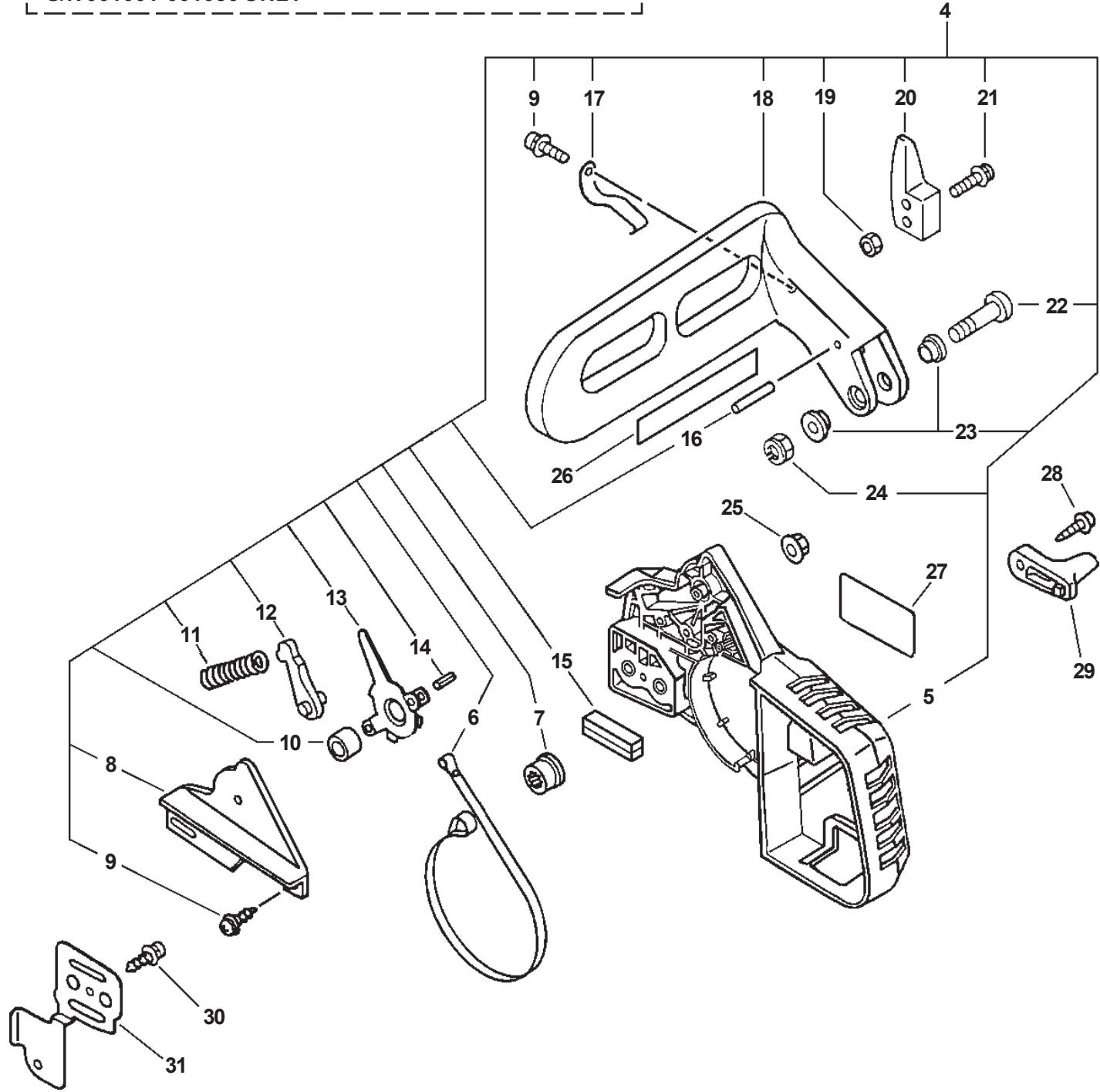

ECHO CS-3000 TYPE 1 - CHAIN SAW - 8

ITEM	PART NUMBER	QTY	DESCRIPTION	REMARKS
	S/N 001001-001080
1	43300539233	1	GUARD, SPROCKET
2	43312339130	1	BAND, BRAKE
3	43331039230	1	COVER, BRAKE
4	43310039230	1	CHAIN BRAKE KIT	INCLUDES ITEMS 5-24
	S/N 001081 & UP
5	43300539530	1	GUARD, SPROCKET
6	43312339530	1	BAND, BRAKE
7	43314235430	1	ADJUSTER, BRAKE
8	43331039530	1	COVER, BRAKE
	S/N 001001 & UP
9	90025304010	4	SCREW 4X10
10	43311635430	1	SPACER, 8X12X9
11	43312235430	1	SPRING, BRAKE
12	43320935430	1	STOPPER. BRAKE
13	43320835431	1	LEVER, BRAKE
14	90033040088	1	ROLLER
15	43331232630	1	COVER, SEAL
16	90033040238	1	ROLLER, 4X23.8
17	43311439130	1	SPRING
18	43311160531	1	LEVER, BRAKE
19	90050000004	2	NUT 4
20	43317139630	1	WEIGHT, BRAKE
21	90023804020	2	SCREW 4X20
22	90020905030	1	SCREW 5X30
23	43316739130	2	SPACER
24	90056000005	1	LOCKNUT 5
25	43301903933	2	NUT, FLANGE 6
26	89019239531	1	LABEL, BAR & CHAIN -- US MODELS
26	89035439131	1	LABEL, BAR & CHAIN -- CANADA MODELS
27	89015139130	1	LABEL, MODEL
28	90025305020	1	SCREW 5X20
29	43302635430	1	CATCHER, CHAIN
30	90025304010	1	SCREW 4X10
31	43301239131	1	PLATE, GUIDE

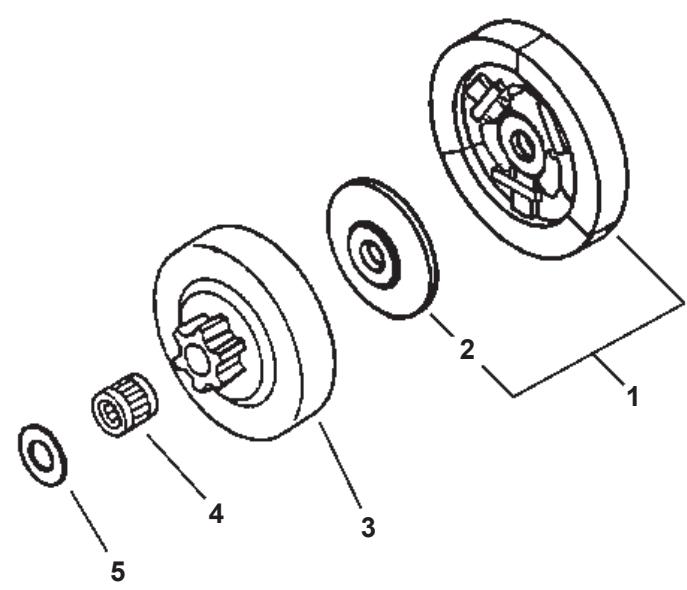

ECHO CS-3000 TYPE 1 - CHAIN SAW - 9

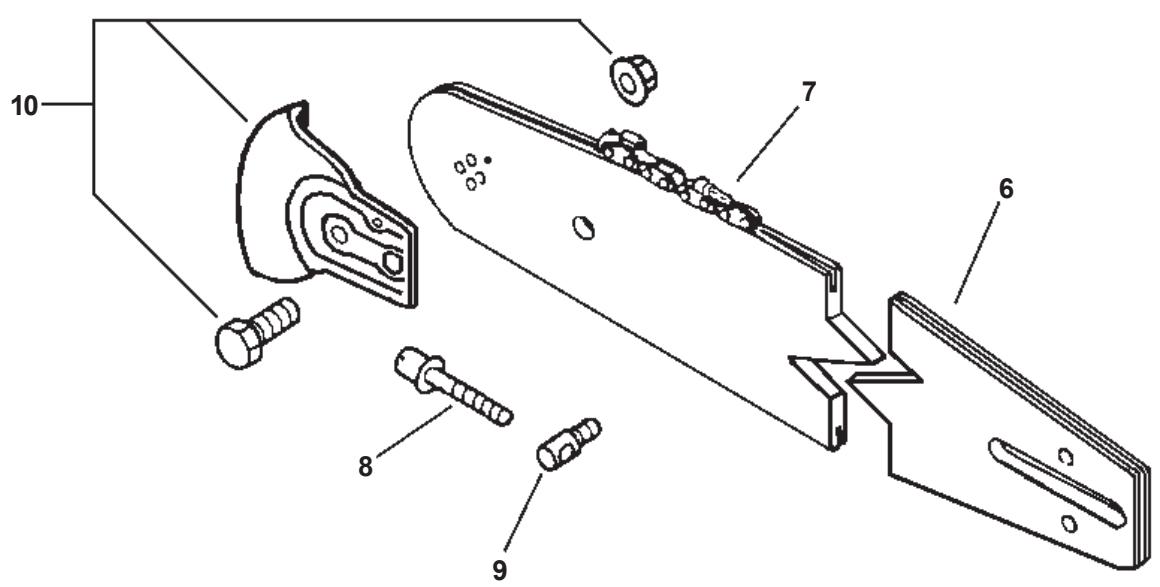

ECHO CS-3000 TYPE 1 - CHAIN SAW - 10

ECHO CS-3000 TYPE 1 - CHAIN SAW - 11

ITEM	PART NUMBER	QTY	DESCRIPTION	REMARKS
1	P021000260	1	CLUTCHASY	INCLUDES ITEMS 2
2	17501939430	1	PLATE, CLUTCH
3	17500539131	1	DRUM, CLUTCH
4	17501235630	1	BEARING, NEEDLE
5	17501439130	1	WASHER, CLUTCH
6	120374501	1	BAR, GUIDE - 12" DOUBLE GUARD
6	140375201	1	BAR, GUIDE - 14" DOUBLE GUARD
6	160375701	1	BAR, GUIDE - 16" DOUBLE GUARD
7	917045	1	CHAIN, SAW 91VG-45E - 12"
7	917052	1	CHAIN, SAW 91VG-52E - 14"
7	917057	1	CHAIN, SAW 91VG-57E - 16"
8	43301639131	1	BOLT
9	43301403931	1	TENSIONER
10	2894901	1	GUARD, KICK KIT
11	89541039130	1	WRENCH, W/SCREWDRIVER

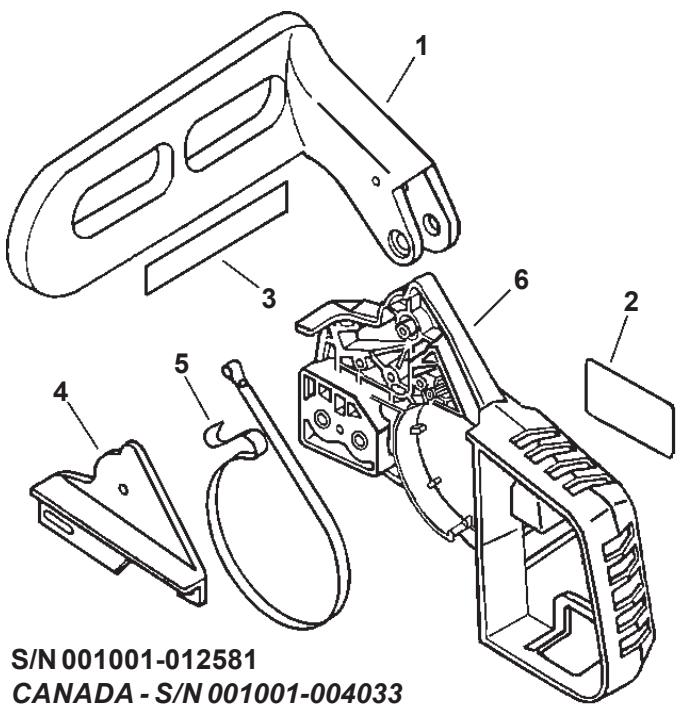

ECHO CS-3000 TYPE 1 - CHAIN SAW - 12

ECHO CS-3000 TYPE 1 - CHAIN SAW - 13

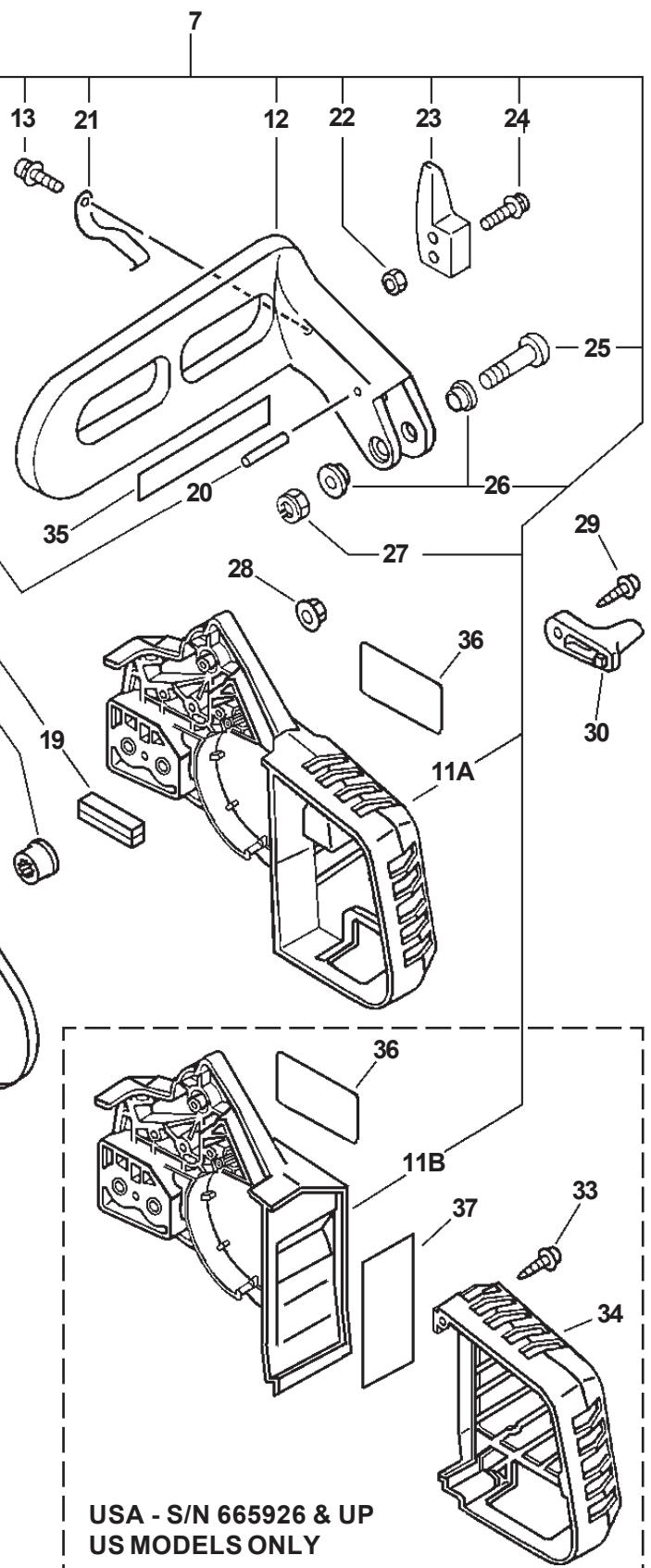

ECHO CS-3000 TYPE 1 - CHAIN SAW - 14

ITEM	PART NUMBER	QTY	DESCRIPTION	REMARKS
	S/N 001001-665925, CANADA - S/N 001001-004033
1	43311160531	1	LEVER, BRAKE
2	89015139130	1	LABEL, MODEL
3	89019239531	1	LABEL, BAR & CHAIN -- US MODELS
3	89035439131	1	LABEL, BAR & CHAIN -- CANADA MODELS
7	43310039230	1	CHAIN BRAKE ASY	INCLUDES ITEMS 8-27
	S/N 001001-012581
4	43331039230	1	COVER, BRAKE
5	43312339130	1	BAND, BRAKE
6	43300539233	1	GUARD, SPROCKET
	S/N 012582-665925, CANADA - S/N 004034 & UP
8	43331039530	1	COVER, BRAKE
9	43312339530	1	BAND, BRAKE
10	43314235430	1	ADJUSTER, BRAKE
11A	43300539530	1	GUARD, SPROCKET
	S/N 665926 & UP, CANADA - S/N 004034 & UP*
7	C032000050	1	CHAIN BRAKE ASY	INCLUDES ITEMS 8-27
8	43331039530	1	COVER, BRAKE
9	43312339530	1	BAND, BRAKE
10	43314235430	1	ADJUSTER, BRAKE
11B	C300000040	1	GUARD, SPROCKET -- *US MODELS ONLY	INCLUDES ITEM 37
12	43314739131	1	LEVER, BRAKE
33	90025305020	2	SCREW 5X20 -- *US MODELS ONLY
34	A320000030	1	COVER, MUFFLER -- *US MODELS ONLY
35	X503001750	1	LABEL, MODEL
36	89019239532	1	LABEL, BAR & CHAIN -- *US MODELS
36	89035439131	1	LABEL, BAR & CHAIN -- CANADA MODELS
37	V341000000	1	DEFLECTOR, HEAT -- *US MODELS ONLY
	S/N 001001 & UP
13	90025304012	4	SCREW4X12
14	43311635430	1	SPACER, 8X12X9
15	43312235430	1	SPRING, BRAKE
16	43320935430	1	STOPPER. BRAKE
17	43320835431	1	CONNECTOR, BRAKE
18	90033040088	1	ROLLER
19	43331232630	1	COVER, SEAL
20	90033040238	1	ROLLER, 4X23.8
21	43311439130	1	SPRING
22	9005000004	2	NUT4
23	43317139630	1	WEIGHT, BRAKE
24	90023804020	2	SCREW4X20
25	9131805032	1	SCREW5X32
26	43316739130	2	SPACER
27	90056000005	1	LOCKNUT 5
28	43301903933	2	NUT, FLANGE 6
29	90025305020	1	SCREW5X20
30	43302635430	1	CATCHER, CHAIN
31	90025304010	1	SCREW4X10
32	43301239131	1	PLATE, GUIDE

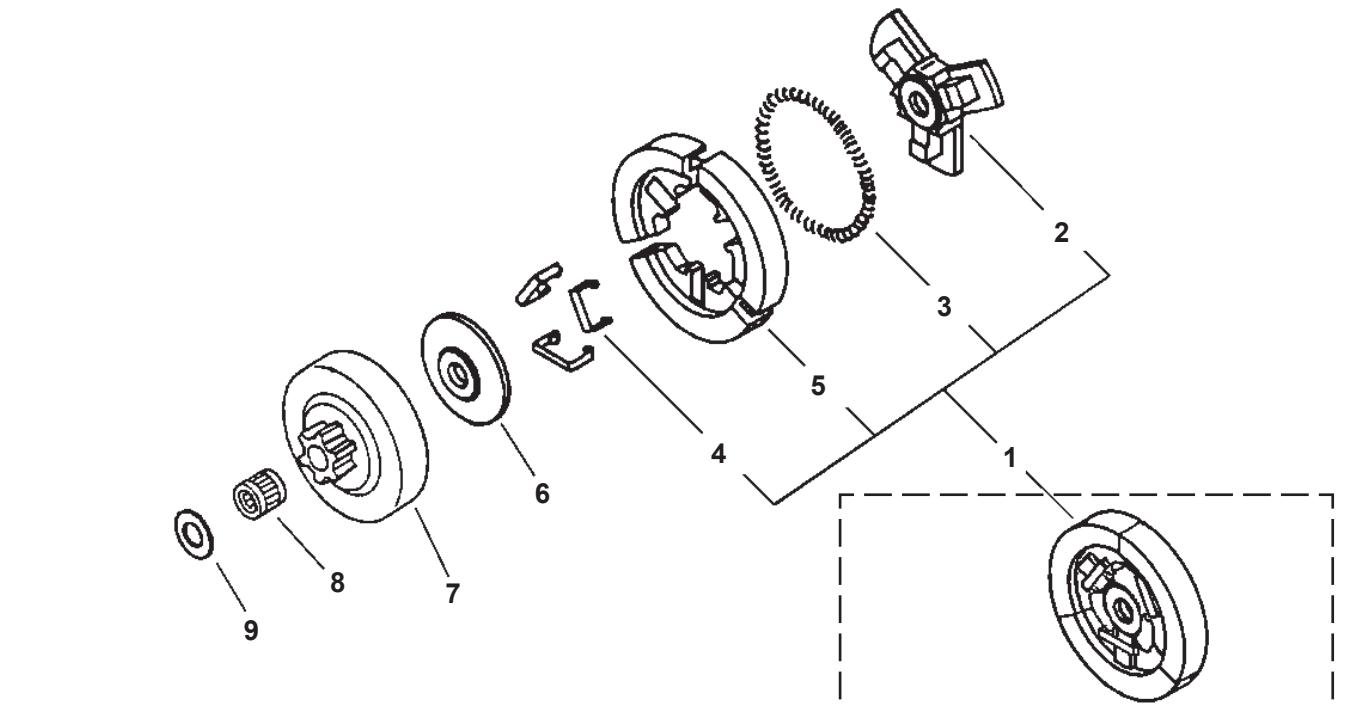

ECHO CS-3000 TYPE 1 - CHAIN SAW - 15
TYPE 1E -S/N 001001-577750

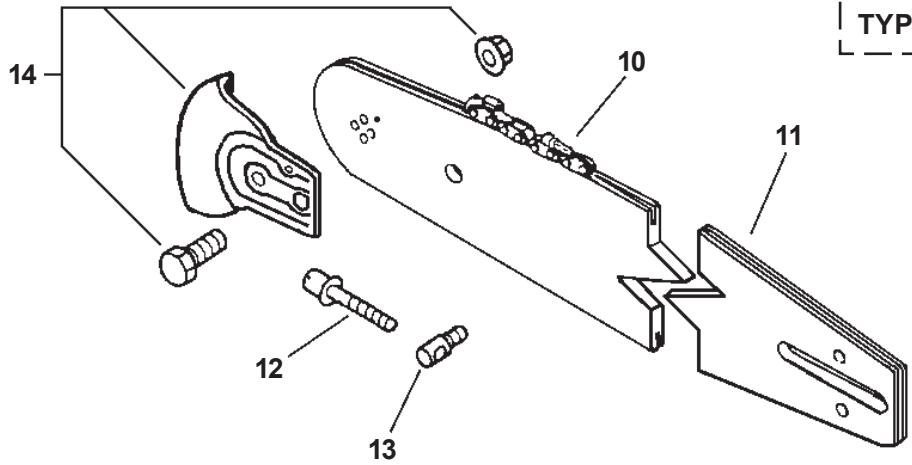

ECHO CS-3000 TYPE 1 - CHAIN SAW - 16

ECHO CS-3000 TYPE 1 - CHAIN SAW - 17

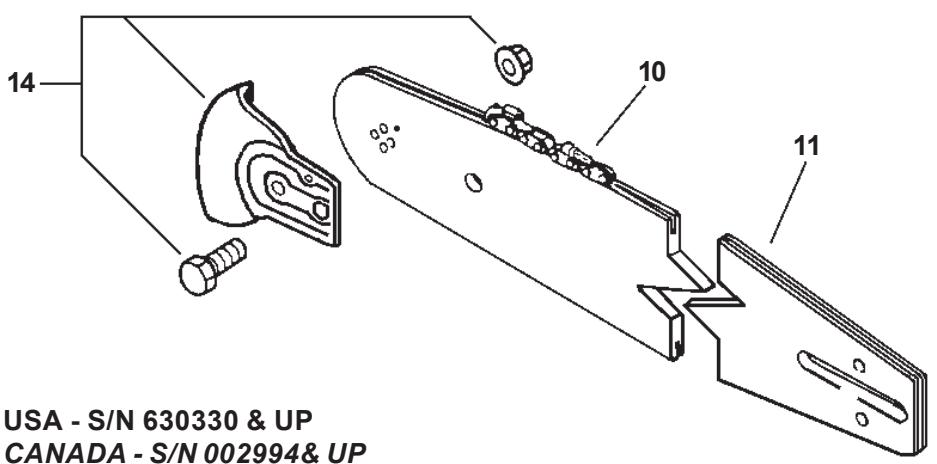

ECHO CS-3000 TYPE 1 - CHAIN SAW - 18

ITEM	PART NUMBER	QTY	DESCRIPTION	REMARKS
	S/N 001001-577750
1	P021000260	1	CLUTCH ASY
	S/N 577751 & UP
1	A056000010	1	CLUTCH ASY	INCLUDES ITEMS 2-5
2	A552000000	1	HUB, CLUTCH
3	17501839430	1	SPRING, CLUTCH
4	17502259530	3	SPRING, FLAT
5	A555000000	3	SHOE, CLUTCH	S/N 577751-665925
5	P021000270	1	CLUTCH SHOE SET	S/N 665926 & UP
	S/N 001001 & UP
6	17501939430	1	PLATE, CLUTCH
7	17500539131	1	DRUM, CLUTCH
8	17501235630	1	BEARING, NEEDLE
9	17501439130	1	WASHER, CLUTCH
10	917045	1	CHAIN, SAW 91VG-45E-12"
10	917052	1	CHAIN, SAW 91VG-52E-14"
10	917057	1	CHAIN, SAW 91VG-57E-16"
	S/N 001001-630329, CANADA - S/N 001001-002993
11	120374501	1	BAR, GUIDE-12"
11	140375201	1	BAR, GUIDE-14"
11	160375701	1	BAR, GUIDE-16"
12	43301639131	1	BOLT
13	43301403931	1	TENSIONER
	S/N 630330 & UP, CANADA - 002994 & UP
11	122374501	1	BAR, GUIDE-12" INTENZ
11	142375201	1	BAR, GUIDE-14" INTENZ
11	162375701	1	BAR, GUIDE-16" INTENZ
	S/N 001001 & UP
14	2894901	1	GUARD, KICK KIT
15	89541039130	1	WRENCH, W/SCREWDRIVER

SERIAL NUMBERS: 001001-056483

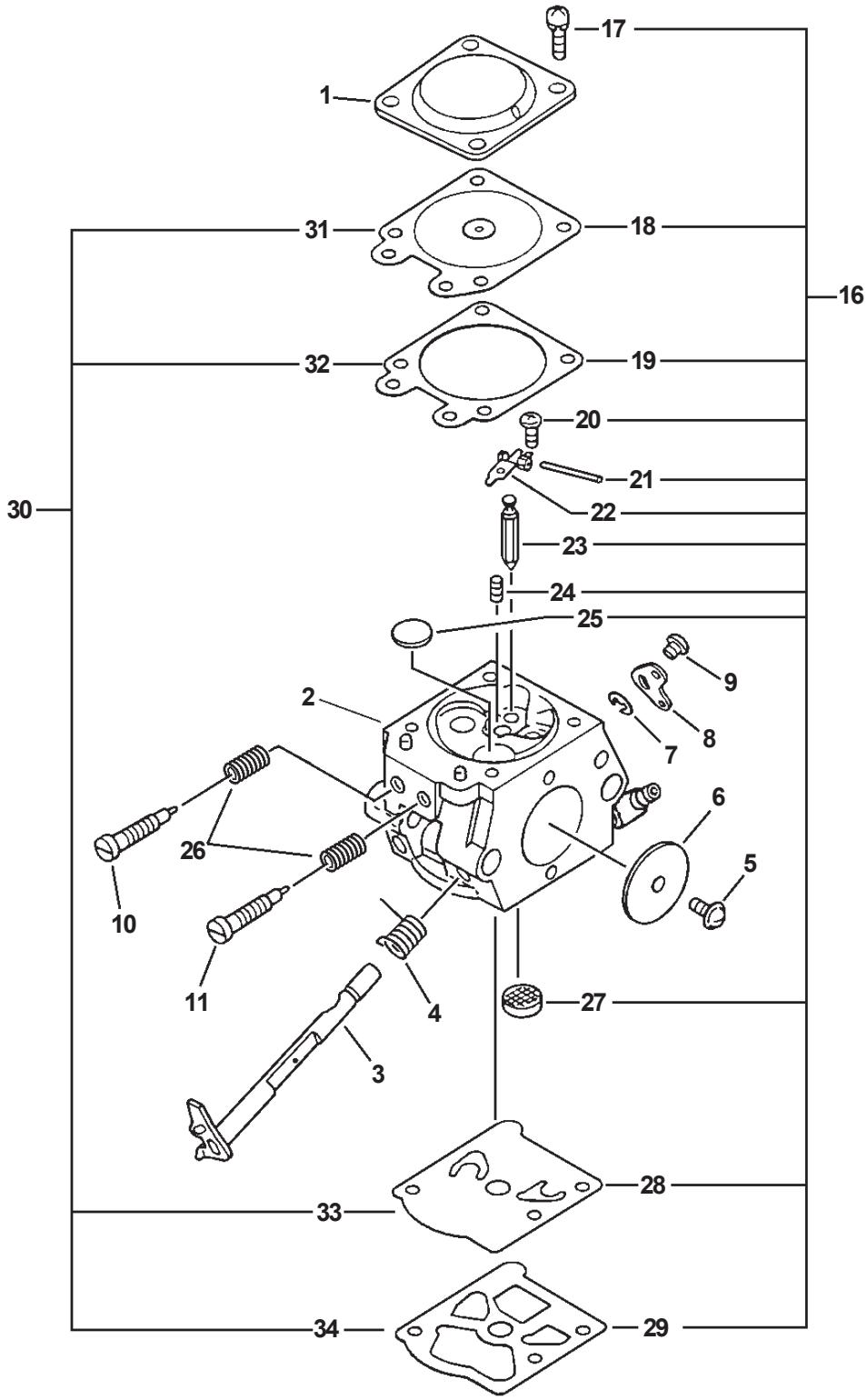

ECHO CS-3000 TYPE 1 - CHAIN SAW - 19

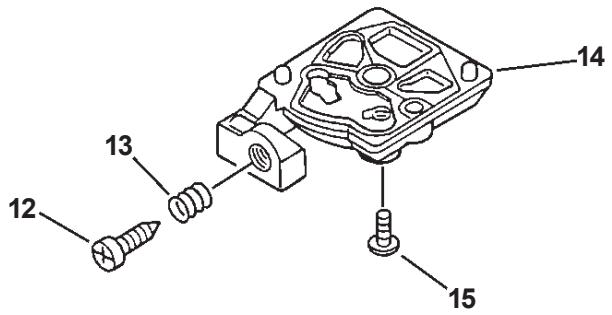

ECHO CS-3000 TYPE 1 - CHAIN SAW - 20

SERIAL NUMBERS: 001001-056483

ITEM	PART NUMBER	QTY	DESCRIPTION	REMARKS
	12300060131	1	CARBURETOR--WT-385A
1	12314203930	1	COVER, METERING DIAPHRAGM
2	--------	1	BODY, CARBURETOR	NOT AVAILABLE SEPARATELY
3	12311739630	1	SHAFT, THROTTLE
4	12311347530	1	SPRING, THROTTLE RETURN
5	12311403930	1	SCREW, THROTTLE VALVE
6	12311605230	1	VALVE, THROTTLE
7	12312715030	1	CLIP, THROTTLE SHAFT
8	12315039230	1	LEVER, THROTTLE
9	12315039230	1	SCREW, THROTTLE LEVER
10	12312039530	1	NEEDLE, HIGH SPEED
11	12311824430	1	NEEDLE, LO SPEED
12	12313419730	1	SCREW, IDLE ADJUST
13	12313311130	1	SPRING, IDLE ADJUST
14	12312409320	1	COVER, FUEL PUMP
15	12311003930	1	SCREW, FUEL PUMP COVER
16	12310037330	1	REPAIR KIT	INCLUDES ITEMS 17-29
17	--------	4	SCREW, METERING DIAPHRAGM COVER
18	--------	1	DIAPHRAGM, METERING
19	--------	1	GASKET, METERING DIAPHRAGM
20	--------	1	SCREW, METERING LEVER PIN
21	--------	1	PIN, METERING LEVER
22	--------	1	LEVER, METERING
23	--------	1	VALVE, INLET NEEDLE
24	--------	1	SPRING, METERING LEVER
25	--------	1	PLUG, WELCH
26	--------	2	SPRING, ADJUST NEEDLE
27	--------	1	SCREEN, INLET
28	--------	1	DIAPHRAGM, FUEL PUMP
29	--------	1	GASKET, FUEL PUMP
30	12310105960	1	DIAPHRAGM/GASKET KIT	INCLUDES ITEMS 31-34
31	--------	1	DIAPHRAGM, METERING
32	--------	1	GASKET, METERING DIAPHRAGM
33	--------	1	DIAPHRAGM, FUEL PUMP
34	--------	1	GASKET, FUEL PUMP

SERIAL NUMBERS: TYPE 1 - 056484 & UP, TYPE 1E - 001001 & UP

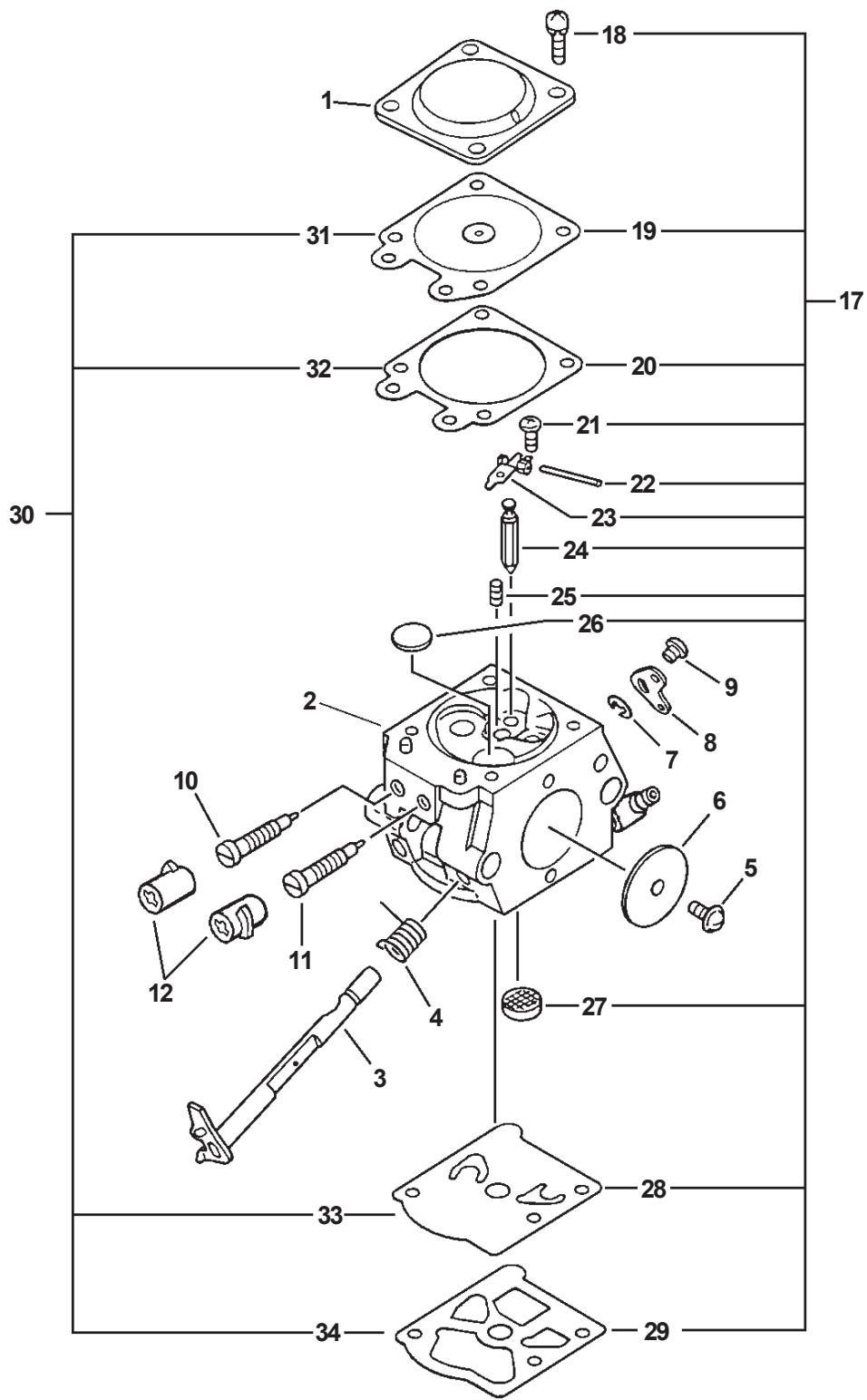

ECHO CS-3000 TYPE 1 - SERIAL NUMBERS: TYPE 1 - 056484 & UP, TYPE 1E - 001001 & UP - 1

ECHO CS-3000 TYPE 1 - SERIAL NUMBERS: TYPE 1 - 056484 & UP, TYPE 1E - 001001 & UP - 2

SERIAL NUMBERS: TYPE 1 - 056484 & UP, TYPE 1E - 001001 & UP

ITEM	PART NUMBER	QTY	DESCRIPTION	REMARKS
	12300139132	1	CARBURETOR--WT-402A
1	12314203930	1	COVER, METERING DIAPHRAGM
2	--------	1	BODY, CARBURETOR	NOT AVAILABLE SEPARATELY
3	12311739630	1	SHAFT, THROTTLE
4	12311347530	1	SPRING, THROTTLERETURN
5	12311403930	2	SCREW, THROTTLEVALVE
6	12311605230	1	VALVE, THROTTLE
7	12312715030	1	CLIP, THROTTLE SHAFT
8	12315039230	1	LEVER, THROTTLE
9	12311403930	2	SCREW, THROTTLELEVER
10	12312039230	1	NEEDLE, HIGH SPEED
11	12311839230	1	NEEDLE, LO SPEED
12	12315139230	2	CAP, MIXTURELIMITER
13	12313419730	1	SCREW, IDLE ADJUST
14	12313311130	1	SPRING, IDLE ADJUST
15	12312409320	1	COVER, FUEL PUMP
16	12311003930	1	SCREW, FUEL PUMP COVER
17	12310039130	1	REPAIR KIT	INCLUDES ITEMS 18-29
18	--------	4	SCREW, METERING DIAPHRAGM COVER
19	--------	1	DIAPHRAGM, METERING
20	--------	1	GASKET, METERING DIAPHRAGM
21	--------	1	SCREW, METERING LEVER PIN
22	--------	1	PIN, METERING LEVER
23	--------	1	LEVER, METERING
24	--------	1	VALVE, INLET NEEDLE
25	--------	1	SPRING, METERING LEVER
26	--------	1	PLUG, WELCH
27	--------	1	SCREEN, INLET
28	--------	1	DIAPHRAGM, FUEL PUMP
29	--------	1	GASKET, FUEL PUMP
30	12310105960	1	DIAPHRAGM/GASKET KIT	INCLUDES ITEMS 31-34
31	--------	1	DIAPHRAGM, METERING
32	--------	1	GASKET, METERING DIAPHRAGM
33	--------	1	DIAPHRAGM, FUEL PUMP
34	--------	1	GASKET, FUEL PUMP

Sommaire Cliquez un titre pour y accéder

PARTS CATALOG
CHAIN SAW
SERIAL NUMBERS: TYPE 1 - 056484 & UP, TYPE 1E - 001001 & UP

Assistant notice

En attente de votre message

Informations produit

Marque : ECHO

Modèle : CS-3000 TYPE 1

Catégorie : Tronçonneuse
