TERASTATION PRO WSS - Serveur de stockage en réseau (NAS) BUFFALO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serveur NAS (Network Attached Storage)
Système d'exploitation	Windows Storage Server 2016
Capacité de stockage	Jusqu'à 32 To (selon la configuration des disques)
Nombre de baies	4 baies pour disques durs
Type de disques pris en charge	Disques durs SATA III, SSD
Connectivité réseau	2 ports Ethernet Gigabit
Fonctions principales	Partage de fichiers, sauvegarde, accès à distance, serveur multimédia
Alimentation électrique	Alimentation externe, 100-240V AC
Dimensions approximatives	220 x 150 x 220 mm
Poids	Environ 3,5 kg (sans disques)
Maintenance et nettoyage	Nettoyage régulier des ventilateurs et des grilles d'aération
Pièces détachées et réparabilité	Disques durs remplaçables, support technique disponible
Sécurité	Chiffrement des données, accès par mot de passe, protection par pare-feu
Compatibilités	Compatible avec Windows, macOS, et systèmes Linux
Garantie	2 ans de garantie limitée

FOIRE AUX QUESTIONS - TERASTATION PRO WSS BUFFALO

Comment accéder à l'interface d'administration de la TeraStation Pro WSS ?

Pour accéder à l'interface d'administration, ouvrez un navigateur web et entrez l'adresse IP de votre TeraStation dans la barre d'adresse. Vous devrez vous connecter avec vos identifiants administratifs.

Que faire si je ne peux pas me connecter à la TeraStation ?

Vérifiez que la TeraStation est sous tension et connectée au réseau. Assurez-vous également que vous utilisez la bonne adresse IP et les bons identifiants de connexion.

Comment réinitialiser la TeraStation Pro WSS aux paramètres d'usine ?

Pour réinitialiser la TeraStation, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez-le enfoncé pendant environ 10 secondes avec un objet pointu jusqu'à ce que les voyants clignotent.

Comment configurer des utilisateurs et des groupes sur la TeraStation ?

Accédez à l'interface d'administration, puis allez dans la section 'Utilisateurs' ou 'Groupes'. Vous pouvez ajouter, modifier ou supprimer des utilisateurs et des groupes selon vos besoins.

Que faire si la TeraStation n'apparaît pas sur le réseau ?

Assurez-vous que la TeraStation est connectée au réseau et vérifiez les câbles. Redémarrez l'appareil et vérifiez si le service NetBIOS est activé sur votre ordinateur.

Comment effectuer une sauvegarde de mes données sur la TeraStation ?

Vous pouvez utiliser le logiciel de sauvegarde fourni avec la TeraStation ou configurer une tâche de sauvegarde planifiée via l'interface d'administration pour sauvegarder vos données automatiquement.

Comment mettre à jour le firmware de la TeraStation ?

Téléchargez la dernière version du firmware depuis le site Web de Buffalo. Accédez à l'interface d'administration, allez dans 'Mise à jour du firmware' et téléchargez le fichier que vous avez précédemment téléchargé.

Quel type de RAID supporte la TeraStation Pro WSS ?

La TeraStation Pro WSS supporte plusieurs niveaux de RAID, y compris RAID 0, RAID 1, RAID 5, RAID 6 et RAID 10.

Comment vérifier l'état des disques durs dans la TeraStation ?

Vous pouvez vérifier l'état des disques durs en accédant à l'interface d'administration, puis en allant dans la section 'Disques' ou 'État du système'.

Que faire si un disque dur échoue dans la TeraStation ?

Remplacez le disque dur défaillant par un nouveau disque de même taille ou plus grand. Ensuite, suivez les instructions à l'écran pour reconstruire le RAID si nécessaire.

MODE D'EMPLOI TERASTATION PRO WSS BUFFALO

TeraStation PRO WSS Manuel d'utilisation

Buffalo Inc.

www.buffalotech.com

Table des matieres

Chapitre 1 Ouverture de Windows Storage Server.3

Ouverture de Windows Storage Server 3

Chapitre 2 Windows Update 4

Windows Update 4

Chapitre 3 Logiciels 5

Notification par courrier électronique 5

RAID Builder. 5

Je suis ici 6

Paramètres de l'écran LCD 6

Chapitre 4 Creation de volumes 7

Types de volume. 7

Suppression de volumes 8

Formatage des volumes. 9

Volume RAID 5. 10

Volume en miroir 11

Volume agrégé par bandes 12

Volume fractionné 13

Volume simple 14

Chapitre 5

Sauvegarde 16

Sauvegarde depuis votre ordinateur Windows 16

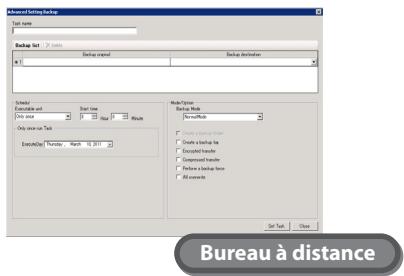

Sauvegarde depuis la TeraStation 16

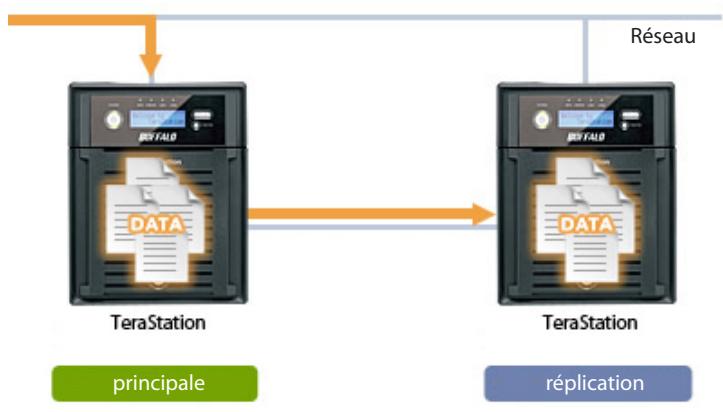

Réplication 20

Chapitre 6

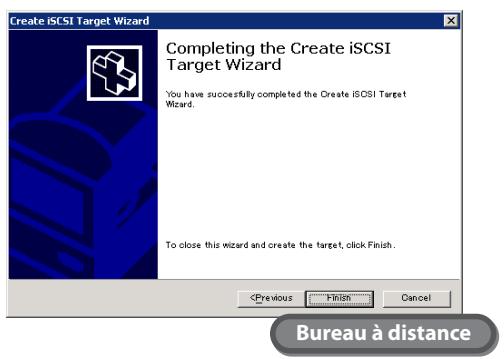

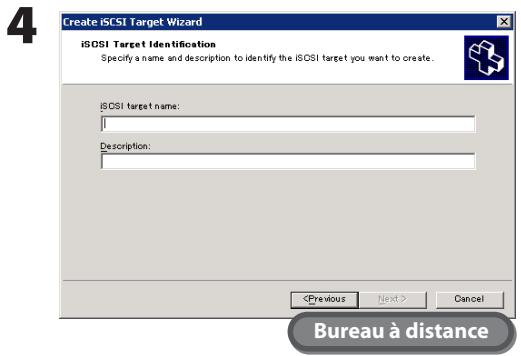

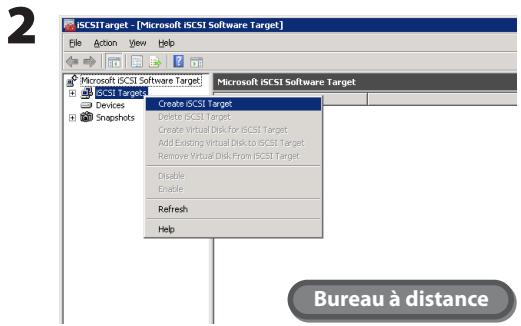

Creation d'une cible iSCSI 23

Creation d'une cible iSCSI 23

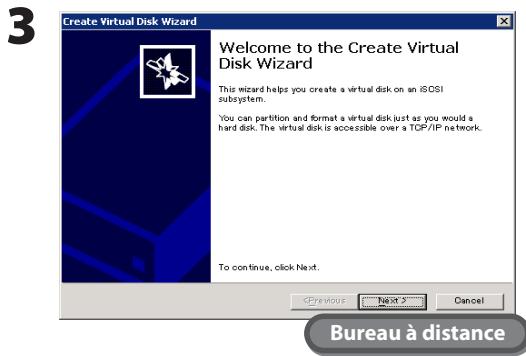

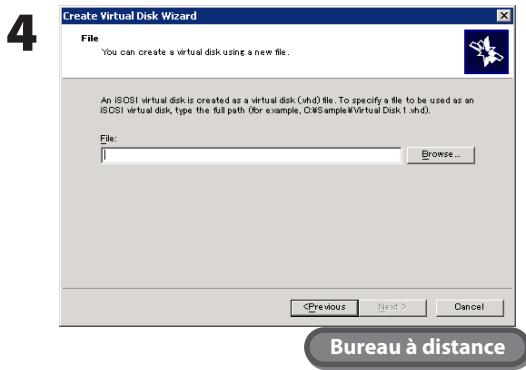

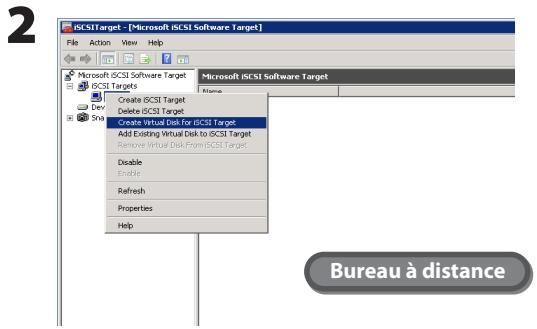

Creation d'un disque virtuel 25

Chapitre 7

Paramètres divers 27

Réglage de la date et de l'heure 27

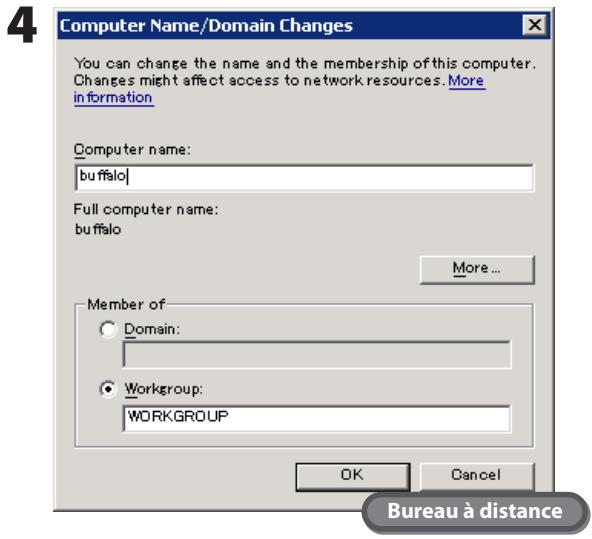

Modification du nom de serveur, du groupe de travail et du domaine 28

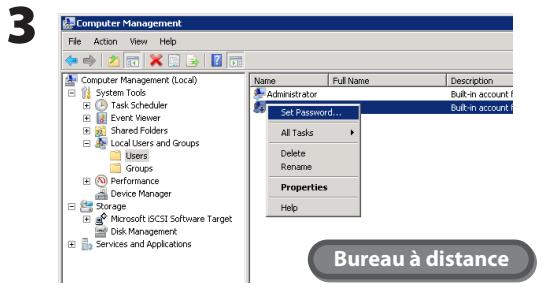

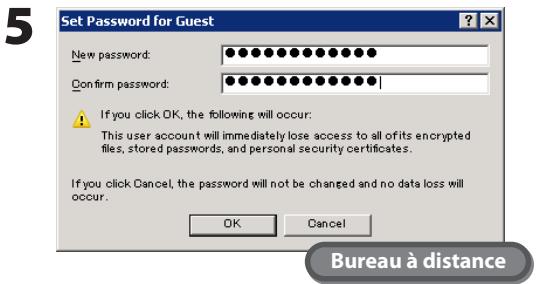

Modification du mot de passer 29

Ajout d'un utiliser 31

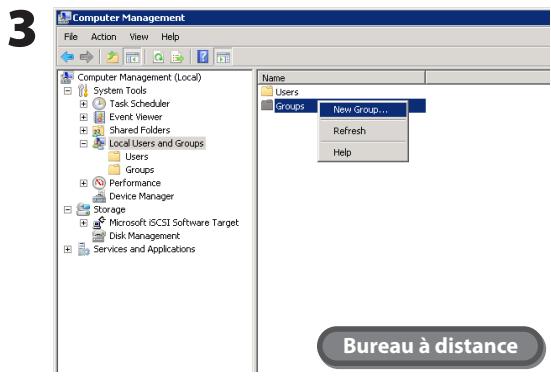

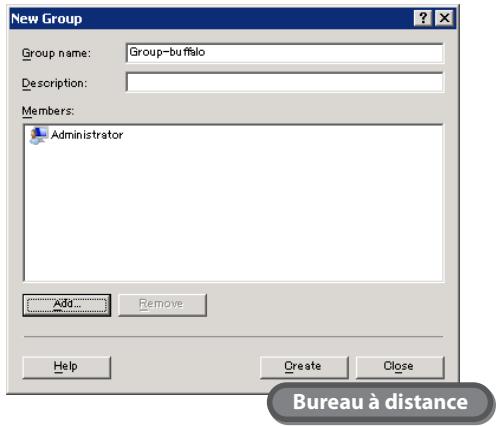

Ajout d'un groupe 32

Creation d'un dossier partagé 34

Paramètres de la notification par courrier électronique 37

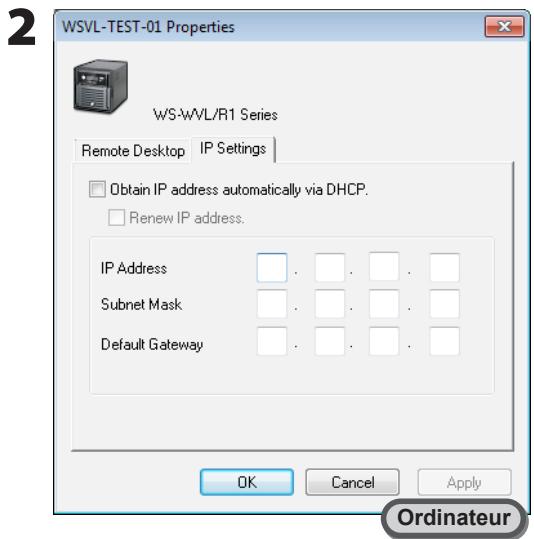

Modification de l'adresse IP 39

Chapitre 8

NAS Navigator2 40

Commandes menu 40

Annexe 44

Valeurs d'usine par défaut. 44

Listedes messagesde l'écran LCD. 45

Informations concernant la conformité 47

Chapitre 1 Ouverture de Windows Storage Server

Ouverture de Windows Storage Server

Suivez la procEDURE indiquée ci-dessous pour ouvrir Windows Storage Server.

Si vous utilisez Mac OS X, téléchargez et installez le logiciel « Remote Desktop Connection Client for Mac 2 » disponible sur le site www.microsoft.com. Si vous utilisez Mac OS X 10.3.9, utilisez plutôt la version 1.0.3.

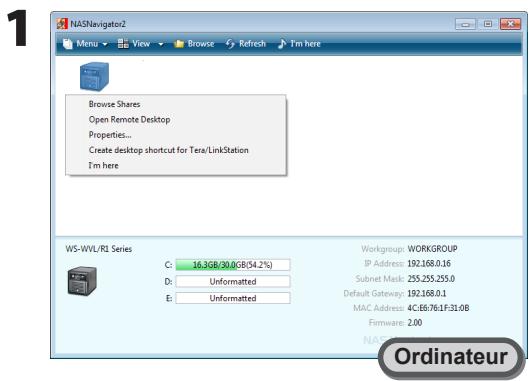

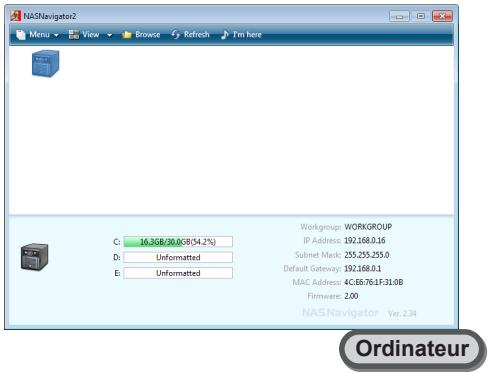

1 Double-cliquez sur I'icone Buffalo NAS Navigator2 presente sur votre bureau.

Sous Mac OS, cliquez sur Iicone Buffalo NAS Navigator2 située sur le Dock.

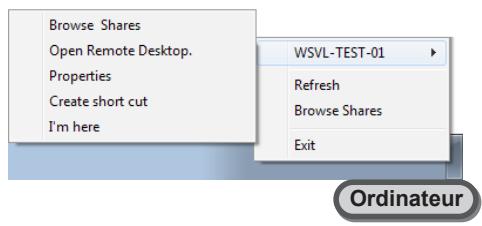

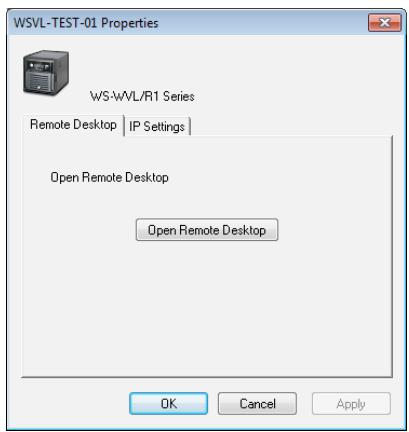

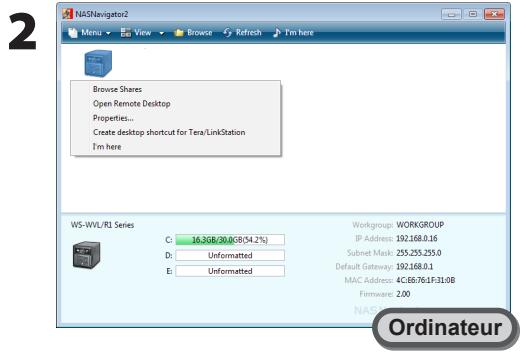

Dans NAS Navigator2, faites un clic droit sur l'icone de la TeraStation (sous Mac, cliquez sur l'icone en appuyant sur la touche Control) et seLECTIONnez [Open Remote Desktop (Ouvrir le Bureau à distance)].

Remarques:

• Si deux LinkStations/TeraStations, ou plus, sont connectées au même réseau, plusieurs icones sont affichées. Sélectionnez la TeraStation pour laquelle vous souhaitez ouvrir le Bureau à distance.
• Vous pouvez consulter l'adresse IP et d'autres informations propres à l'unité en selectionnant l'icone de la TeraStation.
• Si le message « The identity of the remote computer cannot be verified. Do you want to connect anyway? (L'identité de l'ordinateur distant n'a pas pu être vérifiée. Souhaitez-vous quand même établier la connexion ?) » s'affiche, cliquez sur [Yes (Oui)] ou [Continue (Continuer)].

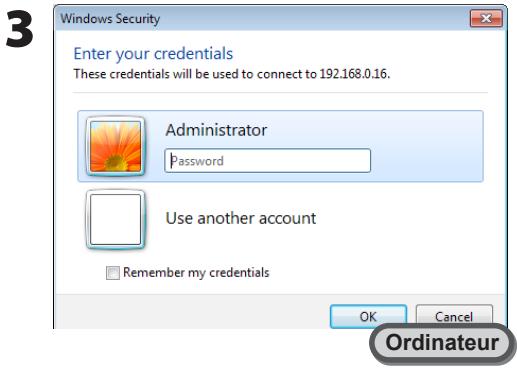

Saisissez votre nom d'utilisateur et votre mot de passer, puis cliquez sur [OK].

Par défaut, le nom d'utilisateur et le mot de passse sont.

Nom d'utilisateur : Administrator

Mot de passer : password

Par mesure de sécurité, il est recommendé de modifier le mot de passer après la première connexion.

4 Windows Storage Server s'ouvre alors dans le Bureau à distance.

Windows Storage Server est maintainant ouvert.

Chapitre 2 Windows Update

Windows Update

Remarque:

La TeraStation doit ére connectée à internet pour effectuer la Windows Update.

Pour optimiser les résultats, procédez régulièrement à la mise à jour de Windows Storage Server. Pour ce faire, utilisez Windows Update comme indiqué ci-dessous.

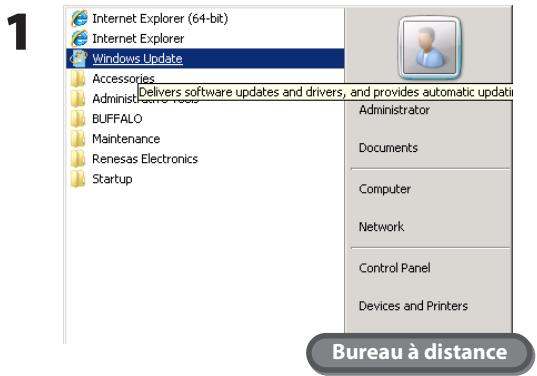

Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [Windows Update].

2 Cliquez sur [Check for updates (Vérifier les mises à jour disponibles)].

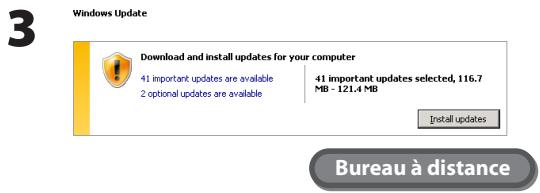

Cliquez sur [Install updates (Installer les mises à jour)]. Les plug-ins Internet Explorer nécessaires à la Windows Update sont installés.

Suivez les instructions affichées à l'écran pour effectuer la mise à jour.

Le processus de Windows Update est maintainant terminé.

Remarque:

Il est recommando d'installer un anti-virus sur la TeraStation.

Connectez un lecteur de CD/DVD USB au port USB de la TeraStation, chargez le CD du logiciel anti-virus dans le lecteur de CD-ROM et procededez à l'installation.

Chapitre 3 Logiciels

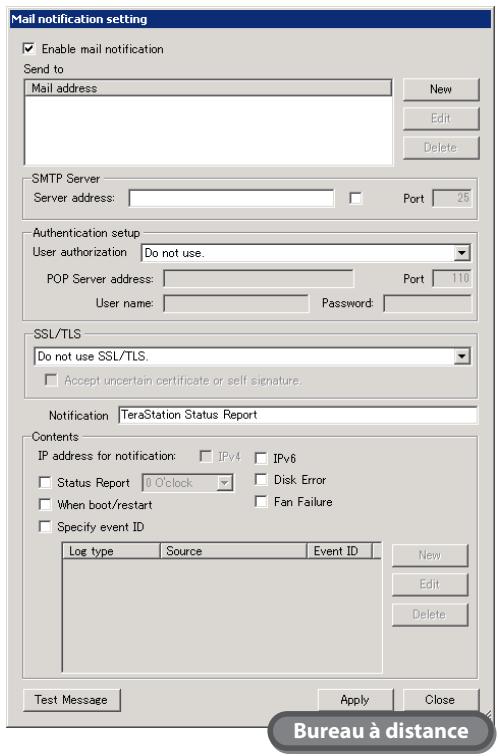

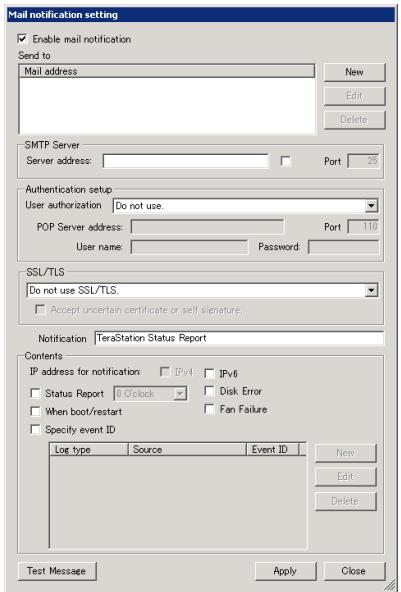

Notification par courrier électronique

Bureau à distance

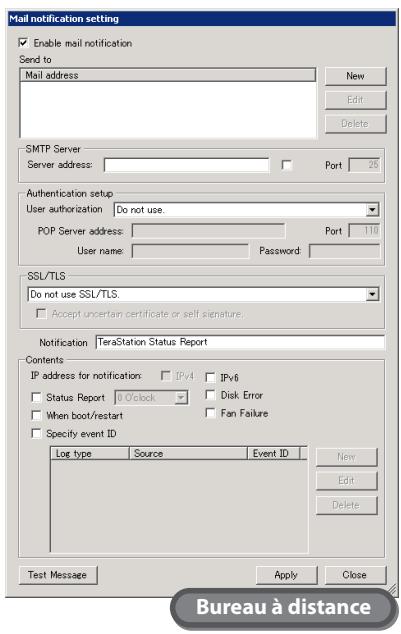

La notification par courrier électronique vous permet de configurer la TeraStation afin qu'elle vous envoie un courrier électronique en cas d'erreur ou de modification des paramètres. Pour plus de détails, reportez-vous à la page 37.

RAID Builder

Bureau à distance

Le logiciel RAID Builder est utilisé pour la modification de la batterie de disques RAID. Pour plus de détails, reportez-vous à la page 7.

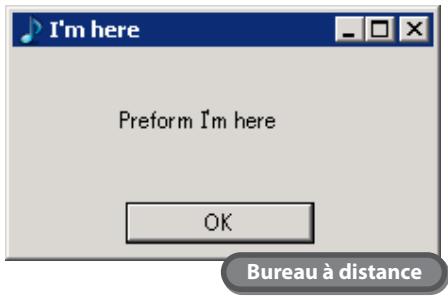

Je suis ici

Cliquez sur [OK] pour que la TeraStation fasse retentir une courte mélodie. Utilisez cette option pour identifier la TeraStation en cours de configuration lorsque vous gérrez plusieurs unités.

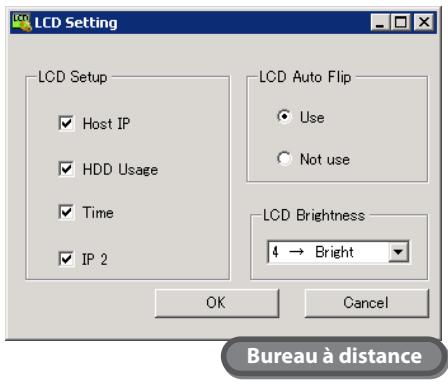

Paramètres de l'écran LCD

Cette option vous permet d'acceder aux paramètres de l'écran LCD de la TeraStation.

Les paramètres disponibles sont indiqués ci-dessous.

LCD Setup (Configuration de l'écran LCD)	Vous pouvez sélectionner le ou les éléments à afficher sur l'écran LCD de la TeraStation : [Host IP (IP hôte)], [HDD Usage (Utilisation du lecteur de disque dur)], [Time (Heure)] et [IP 2].
LCD Auto Flip (Défilament automatique sur l'écran LCD)	Cette option permet d'activer le défilament automatique des éléments sur l'écran LCD de la TeraStation.
LCD Brightness (Luminosité de l'écran LCD)	Ajustez la luminosité du rétroéclairage de l'écran LCD (5 niveaux sont disponibles).
OK	Cette option permet d'enregistrer les paramètres actuels.
Cancel (Annuler)	Cette option permit d'annuler la modification des paramètres et de fermer l'écran.

Chapitre 4 Création de volumes

Types de volume

Les caractéristiques des différents types de volume sont décrites ci-dessous.

Remarques :

• En cas de modification du type de volume, toutes les données continues sur le volume concerné sont effacées. Avant de modifier le type de volume, pensez à sauegarder toutes vos données importantes.
• Dans ce manuel, le terme « restauration » s'entend comme le processus de return de la TeraStation (et des données) à l'état original, avant la défaillance. Il ne s'agit pas de la lecture de données depuis un disque dur défailleant.
  Lorsque le type de volume est modifie, les parametes sont applicables uniquement aux zones non allouees. S'il n'y a aucune zone non allouee, supprimez un volume pour creer des zones non allouees.

Volume RAID 5

Les zones non allouées de trois disques ou plus sont utilisées comme une seule batterie de disques. La parité est généraee lors des opérations d'ecriture sur le volume (code correcteur d'erreur) ce qui ralentit legerement la vitesse d'acces aux données.

Si l'un des disques de la batterie de disques RAID ne fonctionne plus, les données peuvent etre récapurées en remplaçant le disque défaillant. Cependant, les données ne pourront pas etre récapurées si plusieurs disques tombent en panne. De plus, le transfert de fichier est ralenti pendant la resynchronisation RAID.

Volume en miroir

Les zones non allouées de deux disques sont combinées dans une batterie de disques RAID 1. Les données sont écrites sur les deux disques en même temps, donc si un disque est défailleant, les données peuvent être récapucérées sur l'autre disque. Si les deux disques sont endommages, les données ne peuvent plus être récapucérées. Àpres le remplacement du disque défailleant, le transfert des fischiers sera ralenti jusqu'à la resynchronisation RAID.

Volume agrége par bandes

Les zones non allouées de deux disques ou plus sont combinées dans un seul volume logique en RAID 0. Les données sont écrites à travers plusieurs disques et la vitesse d'accès est légersement plus élevé. Cependant, les données ne peuvent pas été recupérées en cas de défaillance.

Volume fractionné

Les zones non attribuées de plusieurs disques durs sont regroupées pour former un seul volume logique. Permettant ainsi une utilisation plus efficace des zones et des lettres de lecteur dans un système composé de plusieurs disques durs. Cependant, les données ne peuvent pas été récapurées en cas de défaillance d'un des disques durs.

Volume simple

Chacun des disques durs internes de la TeraStation est utilisé individuellement. Si l'un des disques durs est défailleant, les données générées sur ce disque seront perdues.

Une zone non allouée sur un des disques de la TeraStation est nécessaire pour creer un volume. S'il n'y a aucune zone non allouée, supprimez un volume existant pour en creer une.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [Administrative Tools (Outils d'administration)] - [Computer Management (Gestion de l'ordinaire)].

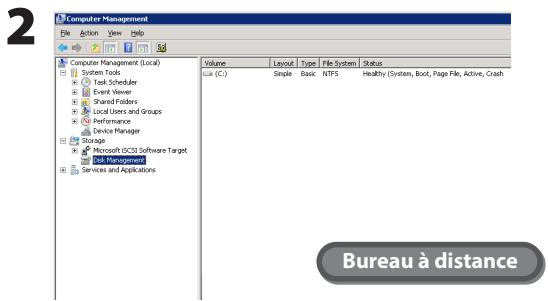

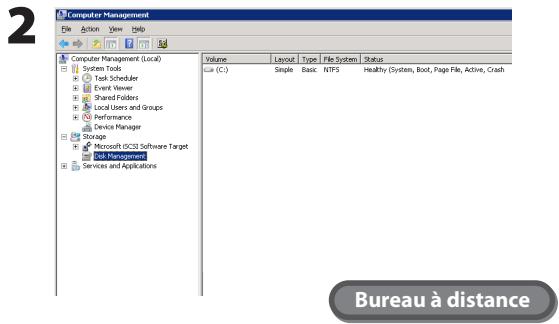

Cliquez sur [Disk Management (Gestion des disques)].

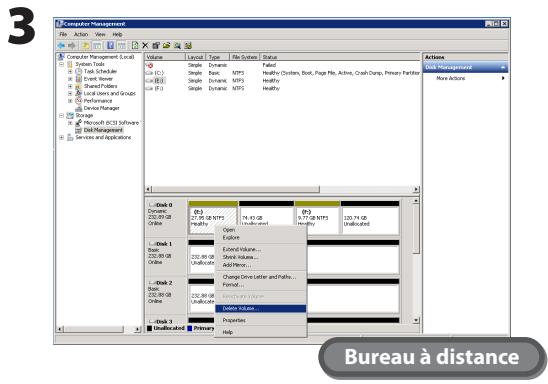

Faites un cli-croit sur le volume que vous souhaitez supprimer, puis selectionné [Delete Volume (Supprimer le volume)].

Remarque :

La modification du mode d'utilisation d'un disque dur entraine la suppression de toutes les données prsentes sur le disque concerné. Veiliez à sauvégarder toutes les données importantes du disque dur avant de modifier le mode d'utilisation.

4 Suivez les instructions affichées à l'écran.

La méthode de suppression d'un volume est maintainant terminée.

Suivez la procEDURE ci-dessous pour formater un volume.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [Administrative Tools (Outils d'administration)] - [Computer Management (Gestion de l'ordinaire)].

Cliquez sur [Disk Management (Gestion des disques)].

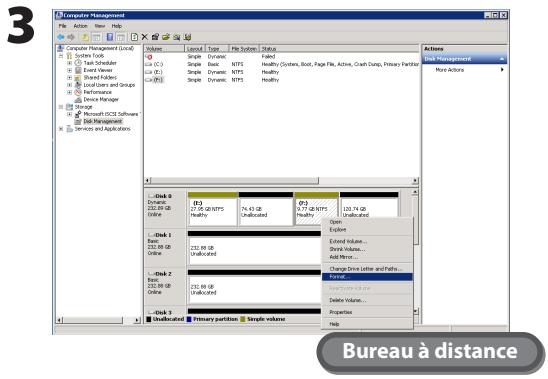

Faites un cli-c-droit sur le volume que vous souhaitez formater, puis sélectionnéz [Format (Formater)].

Remarque:

Le processus de formatage entraîne la suppression de l'ensemble des données du disque dur. Pensez à sauvegarder toutes les données importantes du disque dur avant de le formater.

4 Suivez les instructions affichées à l'écran.

Le processus de formatage du volume est maintainant terminé.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [BUFFALO] - [RAID Builder] - [Launch RAID Builder (Lancer RAID Builder)].

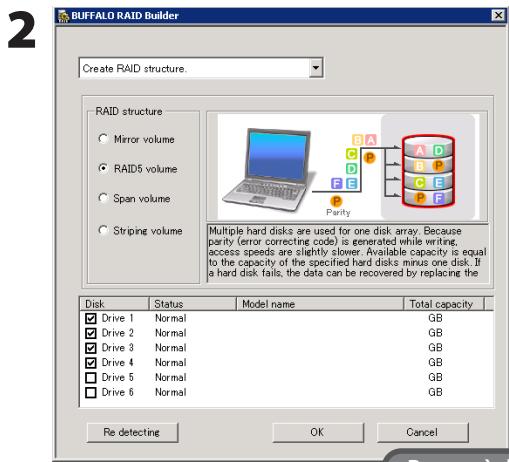

1 Sélectionnez [Create RAID structure (Créer une structure RAID)].
2 Sélectionnez [RAID 5 volume (Volume RAID 5)] sous [RAID structure (Structure RAID)].
3 Sélectionnez trois disques ou plus.
4 Cliquez sur [OK].

Remarque :

La durée des transferts est plus longue lors de la resynchronisation RAID (environ 5 heures par 1 To).

Bureau à distance

3 Suivez les instructions affichées à l'écran.

Remarque:

Voici un exemple de l'espace disponible avec quatre disques.

Example :

• Avec la configuration suivante : Disque 1 (50 Go), Disque 2 (80 Go), Disque 3 (58 Go) et Disque 4 (100 Go), l'espace disponible sur le volume RAID est égal à : (50 Go × 4 disques) × 3/4 = 150 Go.
  Pour n disques durs identiques dans une batterie de disques RAID 5, l'espace disponible est égal à : (n-1)/n fois l'espace total du disque.

La configuration du volume RAID 5 est maintainant terminée.

Criez ensuite un dossier partagé en vous reportant à la procédure indiquée page 34.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [BUFFALO] - [RAID Builder] - [Launch RAID Builder (Lancer RAID Builder)].

2

1 Sélectionnez [Create RAID structure (Créer une structure RAID)].

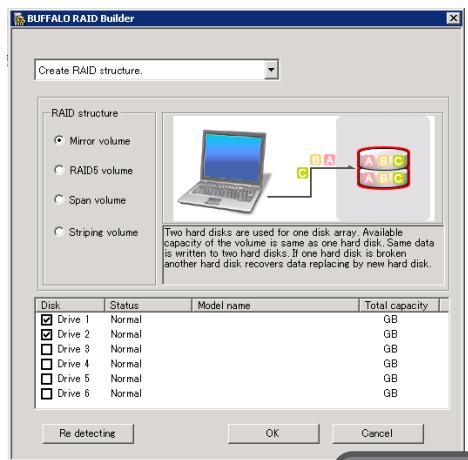

2 Sélectionnez [Mirror volume (Volume en miroir)] sous [RAID structure (Structure RAID)].
3 Sélectionné deux disques.
4 Cliquez sur [OK].

Remarque:

La durée des transferts est plus longue lors de la resynchronisation RAID (environ 5 heures par 1 To).

Bureau à distance

3 Suivez les instructions affichées à l'écran.

Remarque:

Voici un exemple de l'espace disponible.

Example :

• Avec la configuration suivante : Disque 3 (58 Go) et Disque 4 (100 Go), l'espace utilisable sur le volume en miroir est de 58 Go.

La configuration du volume en miroir est maintainant terminée.

Creez ensuite un dossier partagé en vous reportant à la méthode indiquée page 34.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [BUFFALO] - [RAID Builder] - [Launch RAID Builder (Lancer RAID Builder)].

2

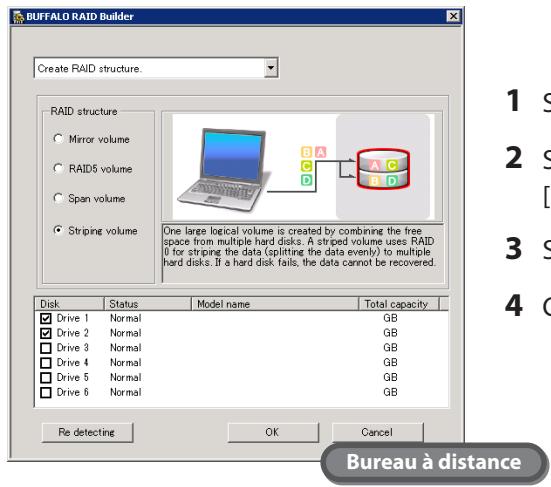

1 Sélectionnez [Create RAID structure (Créer une structure RAID)].
2 Sélectionnez [Striping volume (Volume agrégé par bandes)] sous [RAID structure (Structure RAID)].
3 Sélectionnéz deux disques ou plus.
4 Cliquez sur [OK].

3 Suivez les instructions affichées à l'écran.

Remarque:

Voici un exemple de l'espace disponible.

Example :

• Avec la configuration suivante : Disque 1 (50 Go), Disque 2 (80 Go), Disque 3 (58 Go) et Disque 4 (100 Go), l'espace disponible sur le volume agrégé par bandes est égal à : 50 Go x 4 disques = 200 Go.

La configuration du volume agrége par bandes est maintainant terminée.

Criez ensuite un dossier partagé en vous reportant à la procédure indiquée page 34.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [BUFFALO] - [RAID Builder] - [Launch RAID Builder (Lancer RAID Builder)].

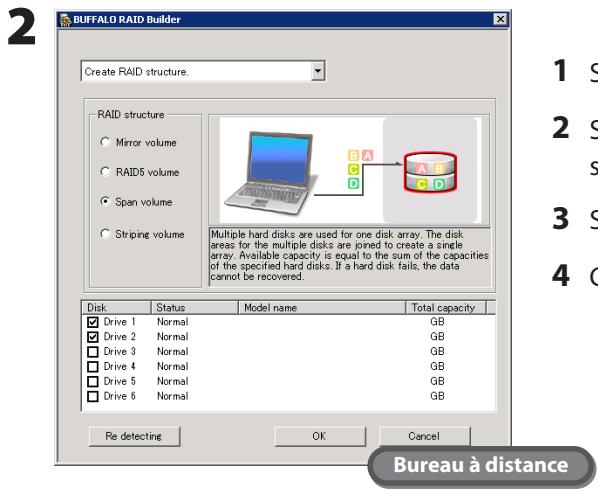

1 Sélectionnez [Create RAID structure (Créer une structure RAID)].
2 Sélectionnez [Span volume (Volume fractionné)] sous [RAID structure (Structure RAID)].
3 Sélectionnéz deux disques ou plus.
4 Cliquez sur [OK].

3 Suivez les instructions affichées à l'écran.

Remarque :

Voici un exemple de l'espace disponible.

Exemple :

• Avec la configuration suivante : Disque 1 (50 Go), Disque 2 (80 Go), Disque 3 (58 Go) et Disque 4 (100 Go), l'espace disponible sur le volume fractionné est égal à : 50 Go + 80 Go + 58 Go + 100 Go = 288 Go.

La configuration du volume fractionné est maintainant terminée.

Creez ensuite un dossier partagé en vous reportant à la procédure indiquée page 34.

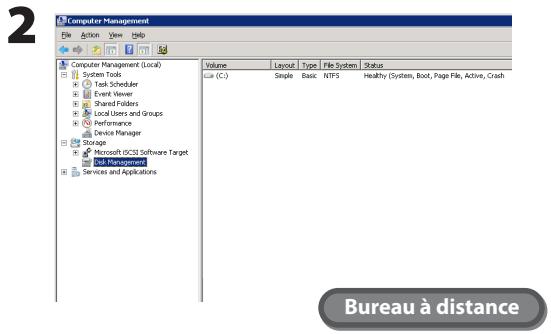

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [Administrative Tools (Outils d'administration)] - [Computer Management (Gestion de l'ordinaire)].

Cliquez sur [Disk Management (Gestion des disques)].

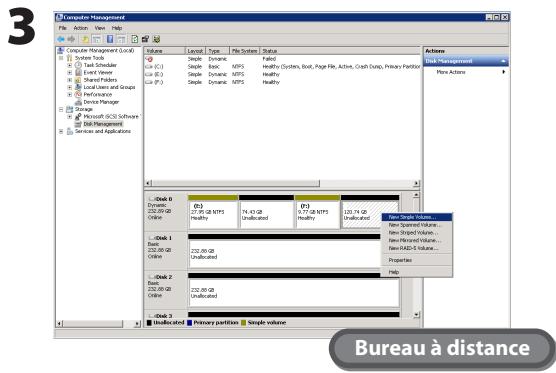

Faites un cli-c-droit sur la zone non allouée et seLECTIONnez [New Simple Volume (Nouveau volume simple)].

Remarque:

La modification du mode d'utilisation d'un disque dur entraine la suppression de toutes les données générées prsentes sur le disque concerné. Sauvegardez vos données avant de modifier le mode d'utilisation.

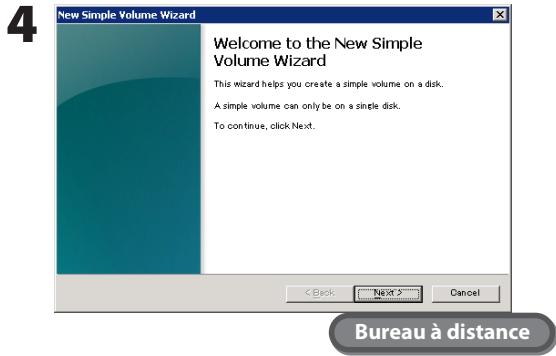

Cliquez sur [Next (Suvant)].

5
Bureau à distance

Entrez la taille du volume que vous souhaitez créé et cliquez sur [Next (Suivant)].

6
Bureau à distance

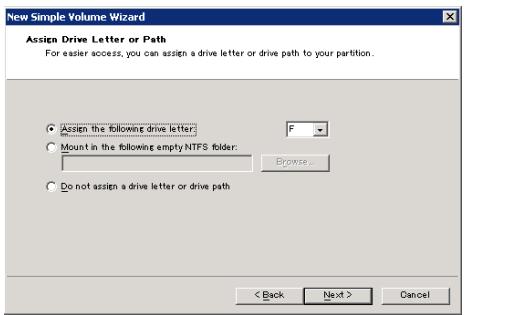

Sélectionnez [Assign the following drive letter (Attribuer la lecture lecteur suivante)] et cliquez sur [Next (Suviant)].

7

8

Bureau à distance

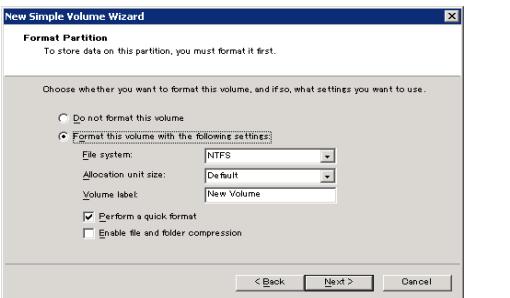

Sélectionnez [Format this volume with the following settings (Formater ce volume avec les paramètres suivants)] et [Perform a quick format (Réaliser un formatage rapide)] puis cliquez sur [Next (Suvant)].

Suivez les instructions affichées à l'écran.

La méthode de configuration d'un volume simple est maintainant terminée.

Criez ensuite un dossier partagé en vous reportant à la procédure indiquée page 34.

Chapitre 5 Sauvegarde

Sauvegarde depuis votre ordinateur Windows

Pour sauegarder des données depuis votre ordinateur vers la TeraStation, utilisez le programme de sauvegarde fourni avec votre TeraStation. Vous pouvez l'installer à partir du USB device.

Sauvegarde depuis la TeraStation

Les sauegardes peuvent etre definiies individuellement pour les differents dossiers partages de la TeraStation.

Définition d'un dossier de la TeraStation comme dossier de sauvegarde

Pour définiir un dossier de la TeraStation comme l'emplacement de la sauvegarde, suivez la procédure indiquée ciddssous. Pour définiir une autre TeraStation ou LinkStation comme l'emplacement de la sauvegarde, reportez-vous au manuel du produit concerné.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [BUFFALO] - [Backup & Replication (Sauvegarde et réplication)] - [Set Backup Folder (Définir un dossier de sauvegarde)].

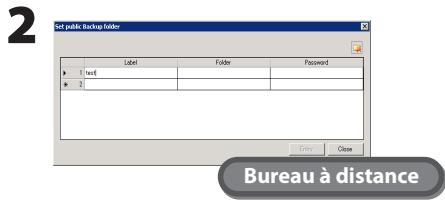

Double-cliquez sur la case [Label (Etiquette)] et saississe z le nom d'etiquette. Le nom d'etiquette indiqué ici est affiché lorsque l'emplacement de la sauvegarde est spécifié.

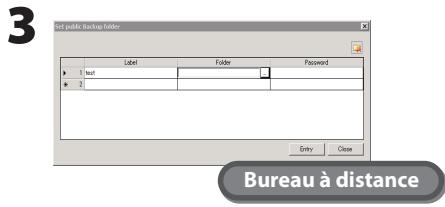

Cliquez sur la case [Folder (Dossier)] puis cliquez sur

4 Sélectionnez le dossier à définir comme dossier cible de la sauvégarde et cliquez sur [OK].

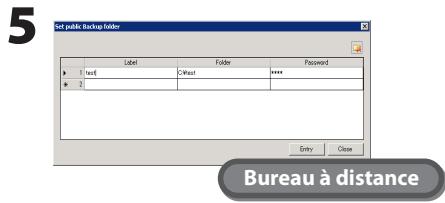

Cliquez sur [Entry (Entrée)].

Remarque:

Vous pouvez définir un mot de passer pour utiliser cette TeraStation comme la cible de sauvegarde d'une autre TeraStation du réseau. Si vous ne souhaitez pas définir de mot de passer, laissez la case vide.

La configuration de l'emplacement de la sauvegarde est maintainant terminée.

Le dossier paramétré ci-dessus peut maintainer être utilisé comme la cible des tâches de sauvégarde configurées depuis cette TeraStation et depuis d'autres TeraStations ou LinkStations sur le réseau.

Définition d'un dossier partagé d'une autre TeraStation ou LinkStation comme dossier de sauvegarde Lorsqu'un mot de passé de sauvegarde (pour la recherche) est définir

Lorsqu'un mot de passer est défini pour un dossier partagé à l'emplacement de la sauvegarde, le dossier ne peut pas être défini comme dossier cible de la sauvegarde si le mot de passer n'est pas indiqué. Suivez la procédure indiquée ci-dessous pour entrer le mot de passer avant d'effectuer la sauvegarde.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes) ] - [BUFFALO] - [Backup & Replication (Sauvegarde et réplication)] - [Backup & Replication Setting (Paramètres de sauvégarde et de réplication)].

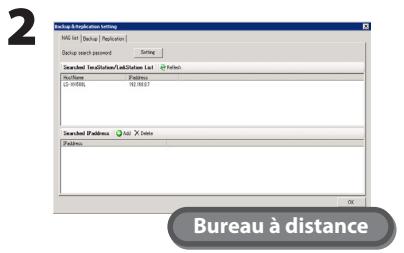

Cliquez sur [Setting (Paramètre)].

Entrez le mot de passer défini pour le dossier cible de la sauvegarde et cliquez sur [Set (Définir)]. Les dossiers trouvés à l'emplacement de la sauvegarde lors de la recherche sont les dossiers dépourvus de mot de passer et les dossiers correspondant au mot de passer indiqué.

Pour effectuer une sauvégarde vers une TeraStation connectée par VPN depuis l'extérieur du réseau local

Pour effectuer une sauvegarde vers une TeraStation hors du routeur ou vers une TeraStation réseau connectée par VPN, utilisez la procEDURE indiquée ci-dessous pour entrer l'adresse IP de la TeraStation avant de lancer le processus de sauvegarde.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [BUFFALO] - [Backup & Replication (Sauvegarde et réplication)] - [Backup & Replication Setting (Paramètres de sauvégarde et de réplication)].

1 Cliquez sur [Add (Ajouter)] dans [Searched IP address (Adresse IP recherche)].
2 Entrez l'adresse IP dans [Searched IP adress (Adresse IP recherche)] et cliquez sur [Set (Définir)].

Dans certains cas, les paramètres ci-dessus ne sont pas nécessaires.

Lorsque l'emplacement de la sauvegarde n'est pas une autre TeraStation.
- Lorsqu'aucun mot de passer de recherche de sauvegarde n'est défini sur la TeraStation utilisée comme emplacement de la sauvegarde.
- Lorsqu'aucune TeraStation hors du routeur ou TeraStation réseau connectee par VPN n'est utilisée comme emplacement de la sauvegarde.

Configuration de la sauvegarde

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [BUFFALO] - [Backup & Replication (Sauvegarde et réplication)] - [Backup & Replication Setting (Paramètres de sauvégarde et de réplication)].

2

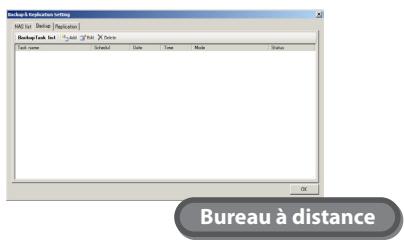

Cliquez sur l'onglet [Backup (Sauvegarde)], puis cliquez sur [Add (Ajouter)].

3

1 Saisissez le nom de tâche.
2 Cliquez sur la case de la source de la sauvegarde puis cliquez sur ... Le dossier source de la sauvegarde est definite dans l'écran affché.
3 Cliquez sur dans la case de la cible de la sauvegarde et seLECTIONnez le dossier cible de la sauvegarde dans la liste qui s'affiche.
4 Sélectionnez le calendrier de la sauvégarde. Voici les options proposées : [Daily (Quotidienne)], [Weekly (Hebdomadaire)], [Monthly (Mensuelle)], [Only once (Une fois)] ou [Run Now (Lancer maintainant)].
5 Sélectionnez [Mode/Option].
6 Cliques sur [Set Task (Définir la tâche)].

Voici les différents modes de fonctionnement des sauvégardes disponibles.

Mode de sauvegarde	Description
Normal Mode (Mode normal)	Tous les fichiers de la source de la sauvegarde sont sauvegardés sur la cible de la sauvegarde.
Overwrite increment Mode (Mode de remplacement par ajust)	Lors de la première sauvegarde, tous les fichiers sont sauvegardés normalement. Ensuite, à partir de la seconde sauvegarde, si un fichier A est ajouté et un fichier B supprimé dans la source de la sauvegarde, le fichier A est ajouté dans la cible de la sauvegarde mais le fichier B n'est pas supprimé. La cible de la sauvegarde est donc plus importante que la source de la sauvegarde puisqu'elle contient les fichiers supprimés dans la source de la sauvegarde.
Overwrite different Mode (Mode de remplacement différentiel)	Lors de la première sauvegarde, tous les fichiers sont sauvegardés normalement. Ensuite, à partir de la seconde sauvegarde, si un fichier A est ajouté et un fichier B supprimé dans la source de la sauvegarde, le fichier A est ajouté dans la cible de la sauvegarde et le fichier B est supprimé. La source et la cible de la sauvegarde sont de même taille.

Remarque :

Les paramètres suivants sont disponibles comme option du mode d'opération de sauvégarde.

Remarque :

Options de sauvegarde	Description
Create a backup folder (Créer un dossier de sauvegarde)	Cette option permet de creer un dossier identifiable par la source de la sauvegarde. Cette opération peut être très différente suivant les options sélectionnées dans le mode d'opération de la sauvegarde.
Create a backup log (Créer un journal de sauvegarde)	Cette option permet de creer un fichier journal de la sauvegarde.
Encrypted transfer (Transfert crypté)	Cette option permet d'activer le cryptage des données transférées lors du processus de sauvegarde. Le débit est réduit lorsque le cryptage est activé.
Compressed transfer (Transfert comprésse)	Cette option permit d'activer la compression des données transférées lors du processus de sauvegarde. Lorsque la sauvegarde s'effectue sur un réseau, si la bande réseau estétroite, un transfert comprésse peut permettre d'améliorer la vitesse de transfert (çala ne signifie pas que les données seront sauvegardées comme une seule archive). Ne sélectionnez pas cette option en cas de sauvegarde vers un disque dur USB.
Perform a backup force (Réaliser une sauvegardeforcée)	Lorsque cette option est activée, même si le processus de sauvegarde est interrompu à cause d'une erreur, la sauvegarde est de nouveau exécutée la fois suivante.
All overwrite (Tout remplacer)	Mème les fischiers non modifiés sont replacés.

Pour supprimer les paramètres de la sauvégarde, Sélectionnez la tâche de sauvégarde dans la liste des cibles de la sauvégarde puis cliquez sur [Delete (Supprimer)].

La configuration de la sauvegarde est maintenant terminée.

La réplication copie toutes les données d'une TeraStation vers une autre TeraStation. Cette procédure est un moyen simple de configurer un système fiable de protection des données au cas ou votre TeraStation principale serait défectueuse. Pour configurer la réplication, connectez une TeraStation de rechange à la TeraStation principale en utilisant un cable Ethernet pour relier les ports LAN des deux unités.

Fonctionnement normal (réplication)

La TeraStation dispose de deux ports LAN. L'un est connecté au réseau et l'autre est connecté à une seconde TeraStation pour la réalication. Les données écrites sur la TeraStation principale sont copiées en miroir sur la TeraStation de réalicipation fischiier par fischier. Les fischiers sont mis à jour à chaque fois qu'une sauvégarde ou une suppression est effectue sur la TeraStation principale.

Remarque:

La réplication peut être activée séparément pour les différents dossiers partages. Il est possible d'indiquer 64 dossiers partages maximum.

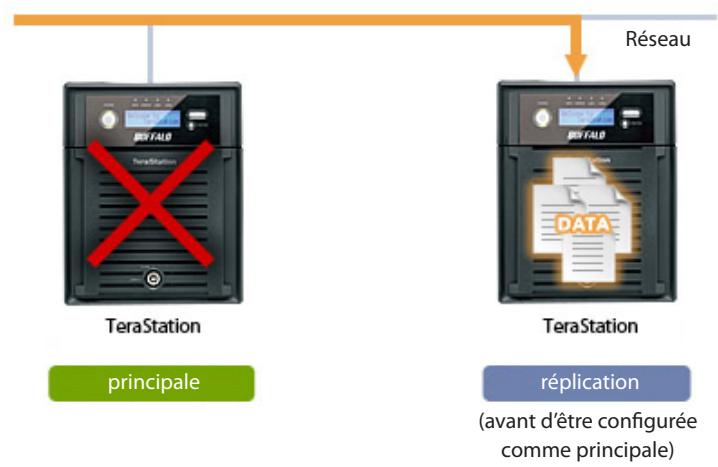

Si la TeraStation principale est défectueuse

Ouvrez l'interface Web Admin de la TeraStation de réplication et modifiez les paramètres pour en permettre l'utilisation comme TeraStation principale. La réplication copie uniquement les données, pas les paramètres.

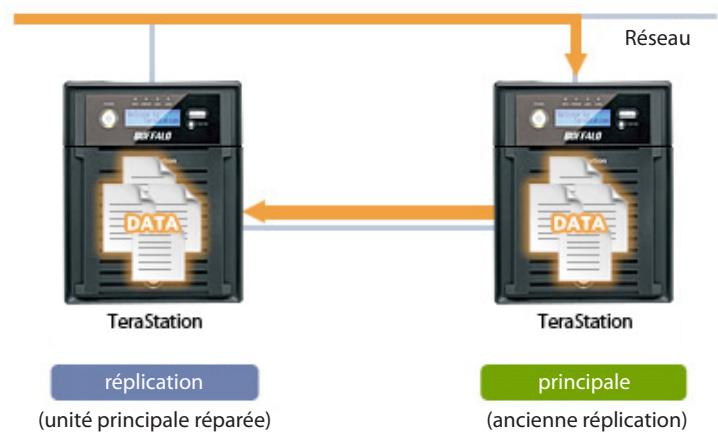

Reconstruction de la réplication

Une fois réparée, reconnectectez la TeraStation d'origine au port LAN de la TeraStation principale et relancez la réalicipation avec la TeraStation d'origine comme nouvelle sauvegarde.

Configurez la réplication comme indiqué ci-dessous.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [BUFFALO] - [Backup & Replication (Sauvegarde et réplication)] - [Backup & Replication Setting (Paramètres de sauvégarde et de réplication)].

2

Cliquez sur l'onglet [Replication (Réplication)].

3 Cliquez sur la case [Replication sender (Expéditeur de la réplication)] puis cliquez sur Le dossier source de la réplication est définis dans l'écran affché.

Remarque:

Si un dossier partagé de la TeraStation est défini comme dossier source de la réplication et que le NFS est configuré pour utiliser le même dossier, la réplication risque d'échouver. Pour executer une réplication, suivez la procédure indiquée ci-dessous. Les performances peuvent être réduites pendant la réplication.

1 Dans Windows Storage Server, entrez « regedit » pour « Search programs and files (Recherche des programmes et les fischiers) » et appuyez sur la touche [Enter (Entrée)].
2 Localisez cet emplacement et cliquez dessus: « HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\NfsServer\Parameters »
3 Creez « FFCompat » pour DWORD dans « HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\NfsServer\Parameters ».
4 Définissez 1 comme valeur pour « FCCompat »
5 Redemarrez la TeraStation.

4 Cliquez sur dans la case [Replication destination (Destination de la réalication)] et selectionnez le dossier cible de la réalication dans le menu déroulant.

Remarques :

• Seuls les dossiers partages des TeraStations prénant en charge la réalisation peuvent être selectionnés. Pour obtenir la liste des périhériques pris en charge, consultez le site Web de Buffalo Technology (www.buffalotech.com).
• Avant de définir le dossier cible de la réalisation, suivez la procEDURE intitulée « Setting a Folder in This TeraStation as a Backup Folder (Définition d'un dossier de la TeraStation comme dossier de sauvegarde) » page 16 pour définiir le dossier comme un emplacement de la sauvégarde.
• Les dossiers partagés pour lesquels un mot de passer de sauvégarde est défini ne peuvent pas être sélectionnées comme cible de la réplication.
• Les données de la source de la réplication sont copiées vers le dossier cible de la réplication selon un remplacement différentiel. A noter : les données introuvables sur la source de la réplication seront supprimées.

5 Cliquez sur [Reflect the configuration (Réfléchir la configuration)]. Lorsque l'écran d'entrée du mot de passée s'affiche, saisissez le mot de passage définir pour le dossier cible de la sauvegarde.

Remarques :

Pour supprimer les parametes de la replication, selectionnee-les puis cliquez sur [Delete (Supprimer)].
- Cliquez sur [ReSynchro] pour copier les données de la source de la réplication vers le dossier cible de la réplication selon un remplacement différentiel.

6 Cliquez sur [OK].

La configuration de la réplication est maintainant terminée.

Chapitre 6 Création d'une cible iSCSI

Creation d'une cible iSCSI

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [Administrative Tools (Outils d'administration)] - [Microsoft iSCSI Software Target (Cible du logiciel Microsoft iSCSI)].

Faites un cli-c-droit sur [iSCSI Target (Cible iSCSI)] et cliquez sur [Create iSCSI Target (Créer une cible iSCSI)].

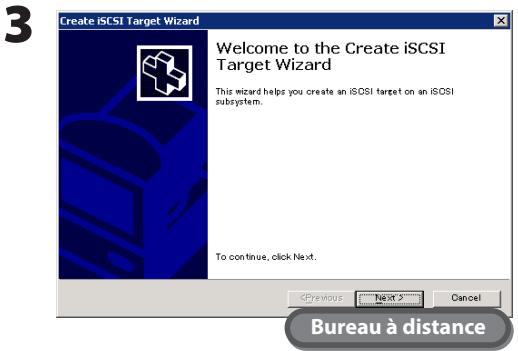

Cliquez sur [Next (Suvient)].

Saisissez le nom souhaité dans [iSCSI target name (Nom de la cible iSCSI)] et cliquez sur [Next (Suivant)].

5

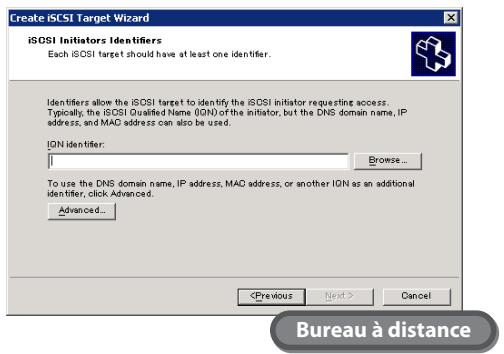

Sécicfiez l'IQN de l'initiateur iSCSI et cliquez sur [Next (Suvant)].

Remarque:

Pour afficher l'IQN de l'initiateur iSCSI sur l'ordinateur client, naviguez jusqu'à [Start (Démarrer)]-[All Programs (Tous les programmes)]-[Administrative Tools (Outils d'administration)]-[iSCSI Initiator (Initiateur iSCSI)]. L'IQN apparait sous la section « Name (Nom) » dans l'écran qui s'affiche.

6

Cliquez sur [Finish (Terminer)].

La création de la cible iSCSI est maintainant terminée. Vous pouvez maintainant créé un disque virtuel.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [Administrative Tools (Outils d'administration)] - [Microsoft iSCSI Software Target (Cible du logiciel Microsoft iSCSI)].

Faites un click-droit sur la cible iSCSI créé et cliquez sur [Create Virtual Disk for iSCSI Target (Créer un disque virtuel pour la cible iSCSI)].

Cliquez sur [Next (Suvant)].

Indiquez le fjichier (.vhd) à créé en tant que disque virtuel sélectionné et cliquez sur [Next (Suivant)].

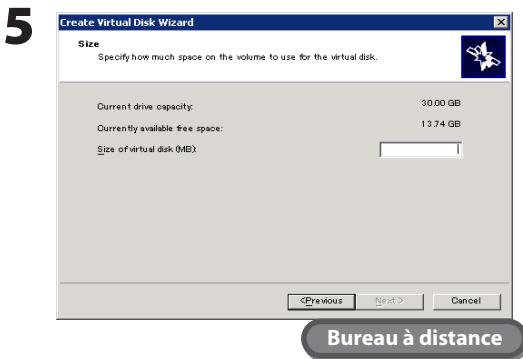

Saisissez la taille du disque virtuel et cliquez sur [Next (Suvant)].

6

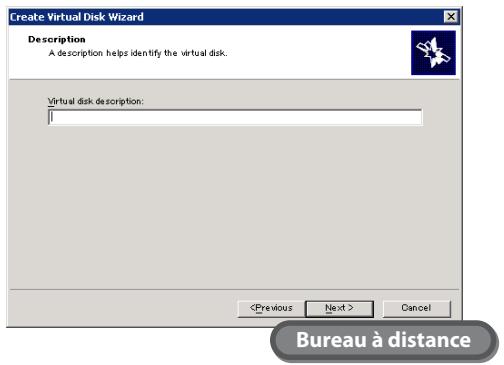

Saisissez une description du disque virtuel et cliquez sur [Next (Suivant)].

7

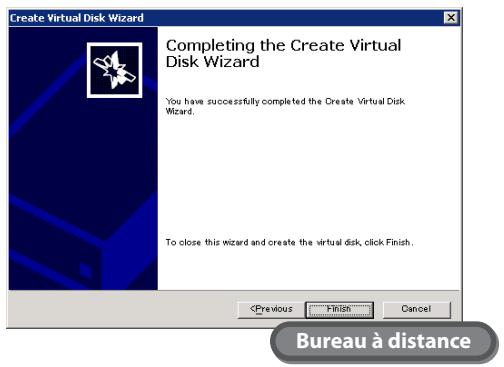

Cliquez sur [Finish (Terminer)].

8 Cliquez sur [Devices (Péripériques)] et faites un cli-droit sur le péripérique virtuel qui a été créé dans la fenêtre de droite.
9 Cliquez sur [Disk Access (Accès au disque)] - [Mount Read/Write (Monter Lecture/Écriture)].
10 Cliquez sur [OK].
11 Sur l'ordinateur client, selectionnez la cible depuis l'initiateur client et cliquez sur [Connect (Connector)].
12 Cliquez sur [OK].
13 Formatez le disque depuis [Disk Management (Gestion des disques)].

La création d'un disque virtuel pour la cible iSCSI est maintainant terminée.

La cible iSCSI créé peut être connectée depuis un autre serveur du réseau grâce à l'initiateur iSCSI. Pour connaître les procédures d'utilisation spécifique de l'initiateur iSCSI, consultez l'aide du système d'exploitation.

Chapitre 7 Paramètres divers

Réglage de la date et de l'heure

Cette section indique comme régler l'horloge de Windows Storage Server.

1

Cliquez sur l'heure affichée dans la barre des tâches de Windows Storage Server.

2

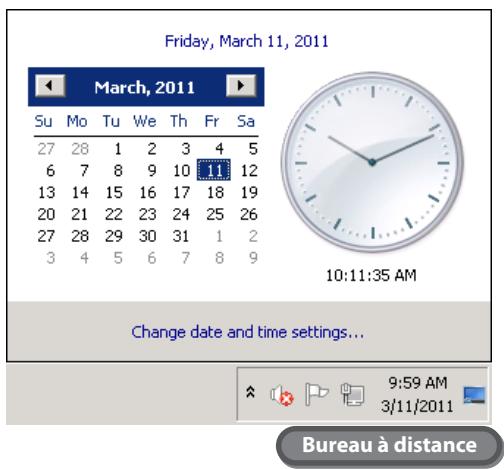

Cliquez sur [Change date and time settings (Modifier les paramètres de la date et de l'heure)] - [Date and Time (Date et heures)], puis réglez la date et l'heure dans le calendrier et sur l'horloge.

Remarque:

La date et l'heure peuvent se régler automatiquement. Pour cela, cliquez sur l'onglet [Internet Time (Temps internet)] et Sélectionnez [Synchronize with an Internet time server (Synchroniser avec un serveur de temps internet)].

Le réglage de la date et de l'heure est maintainant terminé.

Modification du nom de serveur, du groupe de travail et du domaine

Le nom de serveur, le groupe de travail et le domaine de la TeraStation peuvent être modifiés grâce à la procédure indiquée ci-dessous.

1 Cliquez sur [Start (Démarrer)], faites un cli-c-droit sur [Computer (Ordinateur)] et sélectionnez [Properties (Propriétés)].
2 Sous [Computer name, domain, and workgroup settings (Paramètres de nom d'ordinateur, de Domaine et de groupe de travail)], cliquez sur [Change settings (Modifier les paramètres)].

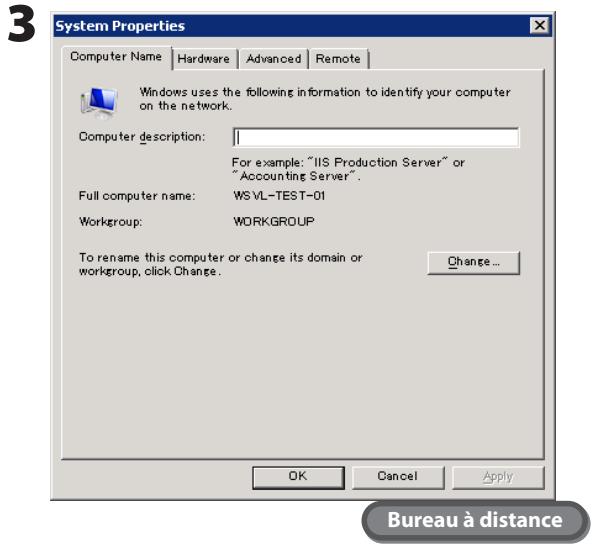

Cliquez sur [Computer Name (Nom de l'ordinateur)] - [Change (Modifier)].

Saisissez le nom de l'ordinateur, choisissez Domaine ou Groupe de travail puis cliquez sur [OK].

Remarque:

Le nom de l'ordinateur peut se composer de 16 caractères maximum. Si vous entrez plus de 16 caractères, les caractères supplémentaires seront ignorés.

La modification du nom de serveur, du groupe de travail et des paramètres du domaine est maintainant terminée.

Par mesure de sécurité, il est recommendé de modifier le mot de passer administrateur par défaut de la TeraStation.

Modification du mot de passer pour le compte ouvert

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [Control Panel (Panneau de configuration)] - [User Accounts (Comptes d'utilisateurs)].
2 Cliquez sur [Change your password (Modifier votre mot de salle)].
3 Indiquez « password » comme mot de salle actuel et saisissez le nouveau mot de salle souhaite puis confirmez-le.
4 Cliquez sur [Change password (Modifier le mot de salle)].

La modification du mot de passer est maintenant terminée.

Modification du mot de passer pour les autres comptes

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [Administrative Tools (Outils d'administration)] - [Computer Management (Gestion de l'ordinaire)].
2 Cliquez sur [Local Users and Groups (Utilisateurs et groupes locaux)].

Faites un cli-croit sur l'utilisateur dont vous souhaitez modifier le mot de passer et cliquez sur [Set Password (Définir le mot de passer)].

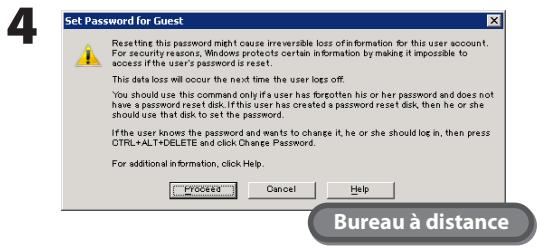

Cliquez sur [Proceed (Continuer)].

Saisissez le mot de passer dans les sections [New password (Nouveau mot de passer)] et [Confirm password (Confirmer le mot de passer)], puis cliquez sur [OK].

La modification du mot de passer est maintenant terminée.

La procédure indiquée ci-dessous permet d'ajouter un utiliser.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [Administrative Tools (Outils d'administration)] - [Computer Management (Gestion de l'ordinaire)].
2 Cliquez sur [Local Users and Groups (Utilisateurs et groupes locaux)].

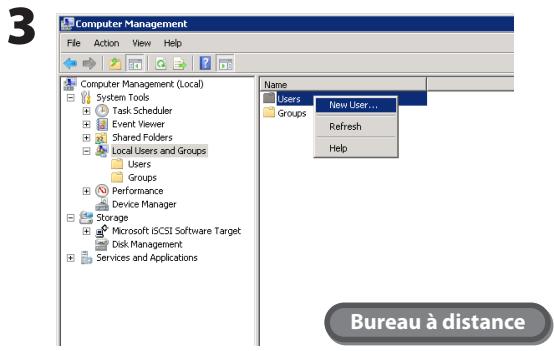

Faites un cli-c-droit sur [Users (Utilisateurs)] et cliquez sur [New User (Nouvel utilisateur)].

L'écran Nouvel utilise s'affiche.

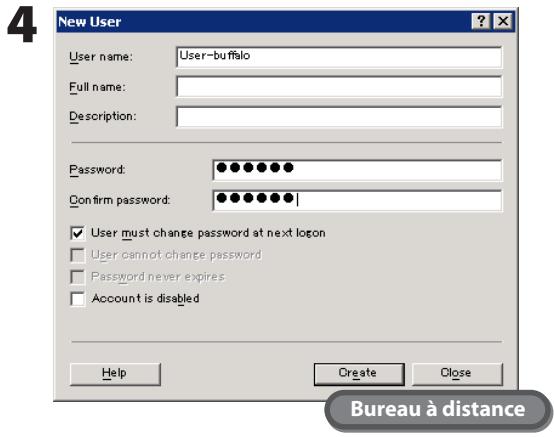

Saisissez le nom d'utilisateur, le mot de passer et d'autres informations, puis cliquez sur [Create (Créer)].

L'ajout d'un nouvel utilisateur est maintainant terminé.

Remarque :

Les comptes n'appartenant pas au groupe d'administrateurs ne peuvent pas etre connectés au Bureau a distance.

La procédure indiquée ci-dessous permet d'ajouter un groupe.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [Administrative Tools (Outils d'administration)] - [Computer Management (Gestion de l'ordinaire)].
2 Cliquez sur [Local Users and Groups (Utilisateurs et groupes locaux)].

Faites un cli-croit sur [Groups (Groupes)] et cliquez sur [New Group (Nouveau groupe)]. L'écran Nouveau groupe s'affiche.

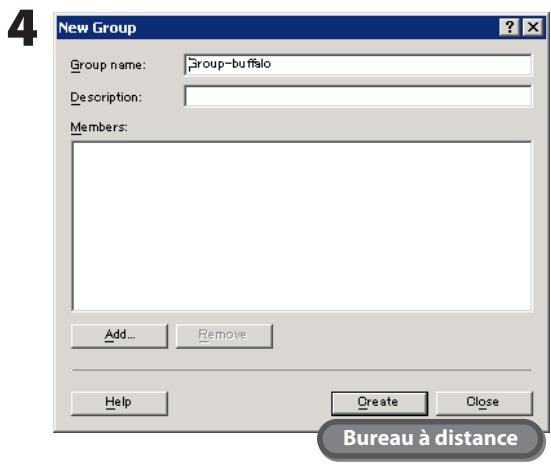

Indiquez le nom du groupe ainsi qu'une description puis cliquez sur [Add (Ajouter)].

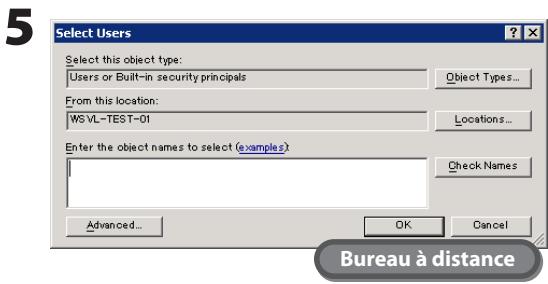

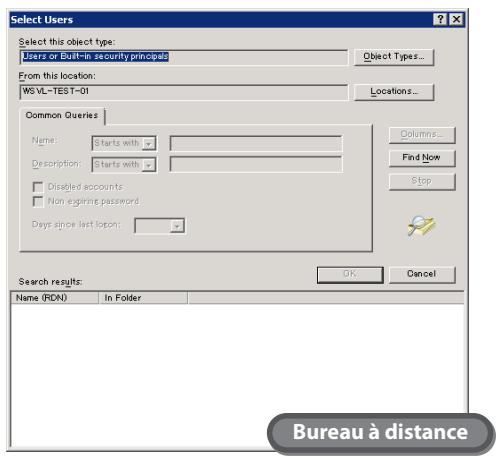

Cliquez sur [Advanced (Avancé)].

6

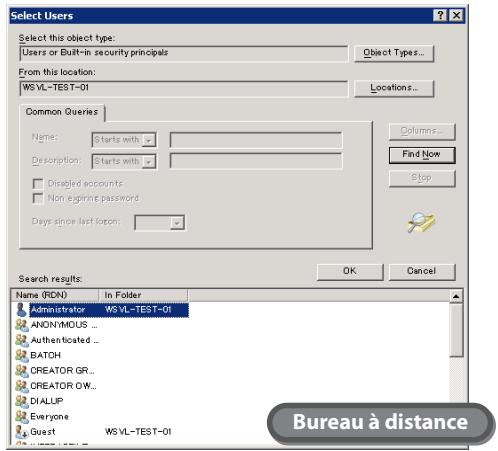

Cliquez sur [Find Now (Trouver maintainant)].

7

Selectionnez les utilisateurs à enregistrer dans le groupe puis cliquez sur [OK].

8

Cliquez sur [OK].

9

Cliquez sur [Close (Fermer)].

L'ajout d'un nouveau groupe est maintainant terminé.

Dans les paramètres par défaut,aucun dossier partagé n'est définie.Suive la procédure ci-dessous pour creer des dossiers partages.

1 Dans Windows Storage Server, naviguez jusqu'à [Start (Démarrer)] - [All Programs (Tous les programmes)] - [Administrative Tools (Outils d'administration)] - [Computer Management (Gestion de l'ordinaire)].
2 Cliquez sur [Shared Folders (Dossiers partages)].

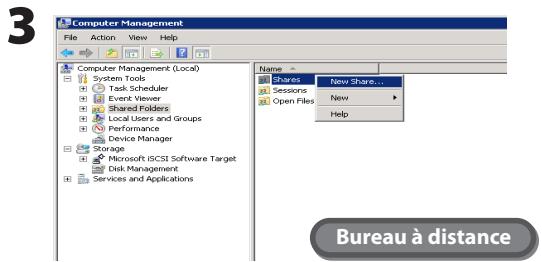

Faites un cli-croit sur [Shares (Partages)] puis cliquez sur [New Share (Nouveau partage)]. L'assistant de configuration se lance automatiquement.

Cliquez sur [Next (Suvant)].

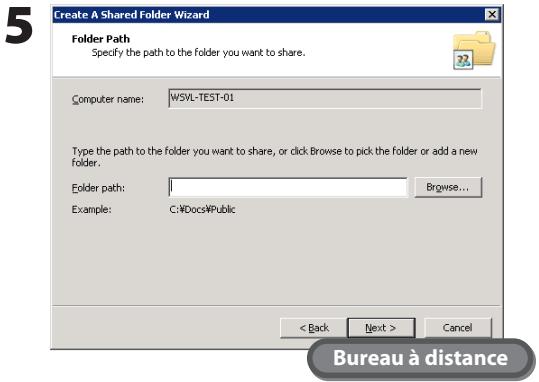

Saisissez le chemin d'un dossier existant ou d'un nouveau dossier puis cliquez sur [Next (Suivant)].

Remarque : Si le message « The system cannot find the specified path. Do you want to create it? (Le chemin spécifique est introuvable. Souhaitez-vous lemaker ? » s'affiche,clinquez sur [Yes (Oui)].

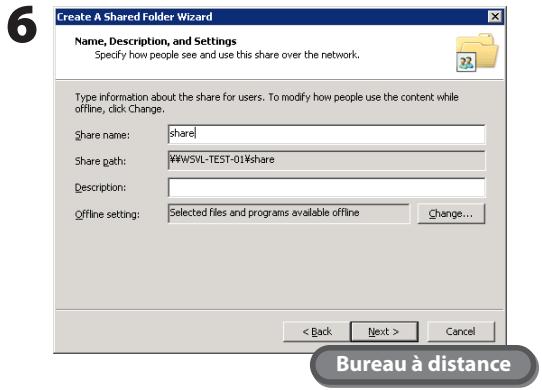

Complétez les champs [Share name (Nom de partage)] et [Description] puis cliquez sur [Next (Suivant)].

7

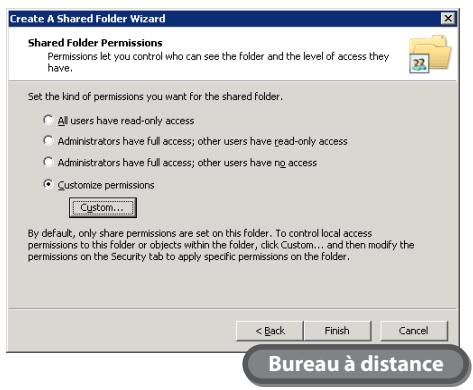

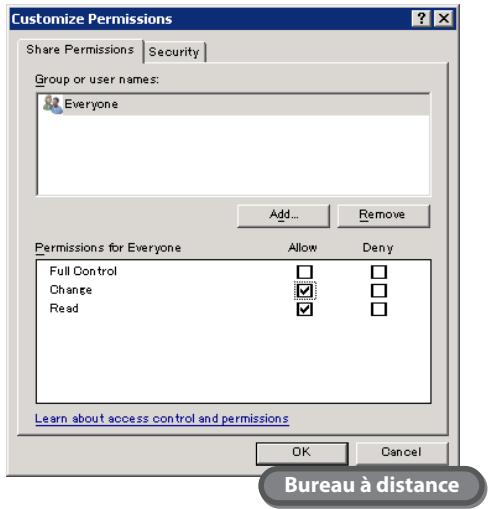

Sélectionnez [Customize permissions (Personnaliser les permissions)], puis cliquez sur [Custom... (Personaliser...)].

8

Choisissez [Everyone (Tout le monde)], puis sélectionnez [Allow (Autoriser)] en face de [Change (Modifier)].

9

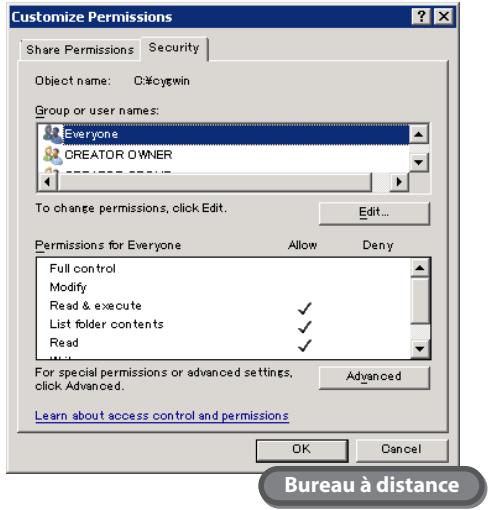

Sous l'onglet [Security (Securité)], cliquez sur [Edit (Modifier)] - [Add (Ajouter)].

10

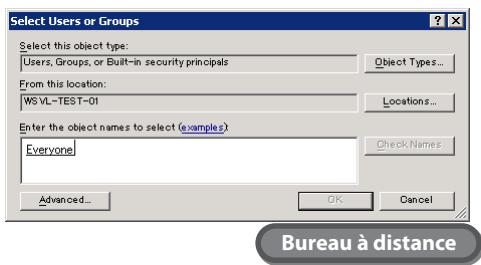

Saisissez « Everyone » sous « Enter the object names to select (Saisir les noms d'objet à sélectionner)», puis cliquez sur [OK].

11

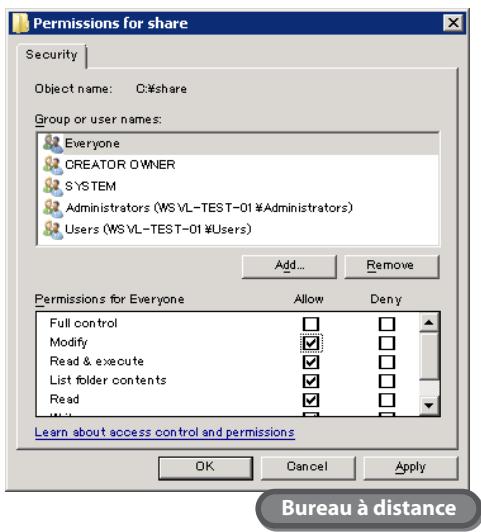

Choisissez [Everyone (Tout le monde)], puis sélectionnez [Allow (Autoriser)] en face de [Modify (Modifier)].

12

Cliquez sur [OK] - [OK] - [Finish (Terminer)].

Remarques :

• Pour activer un compte invite, veillez suivre la procEDURE indiquee ci-dessous.

1 Cliquez sur [Local Users and Groups (Utilisateurs et groupes locaux)] dans [Computer Management (Gestion de l'ordinaire)].
2 Sélectionnez [Local Users and Groups (Utilisateurs et groupes locaux)] - [Computer Management (Gestion de l'ordinaire)] puis double-cliquez sur [Guest (Invité)] sous [Name (Nom)]. Les Propriétés invite s'affichent.
3 Allez sur l'onglet [General (Général)] puis cliquez sur [Account is disabled (Le compte est désacté) ] pour déselectionner la case à cocher.
4 Cliquez sur [OK].

Pour activer l'accès au dossier partagé, le dossier partagé doit être définir comme autorisant l'accès. Pour autoriser l'accès au dossier partagé, faites un cli-droit sur le dossier partagé, puis Sélectionnez [Properties (Propriétés)] - [Security (Sécurité)]. Dans la liste des [Local Users and Groups (Utilisateurs et groupes locaux)], ajoutez les utilisateurs ou les groupes qui seront autorisés (les utilisateurs et les groupes doivent avoir été créés au préalable). Pour autoriser l'accès de tous les utilisateurs, ajoutez un invité et définièsez l'option « Administrators Access permission (Permission d'accès des administrateurs) » sur « Full Control (Contrôle complet) »

Un nouveau dossier partagé est désormais créé.

Paramètres de la notification par courrier électronique

Dans les paramètres de la notification par courrier électronique des outils Buffalo, vous pouvez configurer la TeraStation pour qu'elle envoie un message à l'adresse électronique spécifique lorsque les paramètres sont modifiés ou en cas d'erreur.

1 Cliquez sur [Start (Démarrer)] - [All Programs (Tous les programmes)] - [BUFFALO] - [Mail Notification Setting (Paramètre de la notification par courrier électronique)] - [Launch Mail Notification Setting (Ouvrir les paramètres de la notification par courrier électronique)].

2

1 Sélectionnez la case à coser de l'option [Enable mail notification (Activer la notification par courrier électronique)].
2 Cliquez sur [New (Nouveau)] dans la section de l'adresse électronique, puis entrez les adresses électroniques des destinataires. Les notifications peuvent être envoyées à cinq adresses maximum.

Remarque:

Veillez à saisir correctement les adresses électroniques.

3 Indiquez le numero de port et l'adresse du serveur SMTP.
4 Pour [User authorization (Autorisation utiliser)],CHOisissez [Do not use (Ne pas utiliser)], [POP before SMTP (POP avant SMTP)], [LOGIN (SMTP-AUTH) (CONNEXION (SMTP-AUTH))] ou [CRAM-MD5 (SMTP-AUTH)], puis entrez le nom d'utilisateur et le mot de salle.

Remarques :

• Si vous utilisez la fonction [POP before SMTP (POP avant SMTP)], indiquez le numero de port et l'adresse du serveur POP3.
• N'utilisez pas d'apostrophe (') dans le mot de passer.

5 Si vous utilisez une connexion sécurisée, SéLECTIONnez le système (SSL/TLS).

6 Indiquez l'objet du courrier électronique de notification.

Remarque :

Utilisez uniquement des caractères alphanumerices codés sur un octet. Les autres types de caractères risquent d'être illisibles.

7 Sélectionnez les événements de notification.

Status Report (Rapport d'état)	Un rapport d'état de la TeraStation est envoyé à une heures prédéfinie.
Disk Error (Erreur du disque)	Un courrier électronique est envoyé en cas d'erreur du disque dur.
When boot/restart (Au démarrage/redémarrage)	Un courrier électronique est envoyé lorsqu'le système démarre/ redémarre.
Fan Failure (Défaillance du ventilateur)	Un courrier électronique est envoyé en cas d'erreur du ventilateur.
Specify event ID (Spécifier une ID d'événement)	L'ID d'événement souhaitée peut être indiquée. Un courrier électronique est envoyé lorsqu'le événement spécifique se produit.

8 Cliques sur [Apply (Appliquer)].

La configuration de la notification par courrier électronique est maintenant terminée.

Les paramètres disponibles dans l'écran des paramètres de la notification par courrier électronique sont indiqués ci-dessous.

Enable mail notification (Activer la notification par courrier électronique)	Sélectionnez la case à coser correspondante pour utiliser la notification par courrier électronique.
Mail address (Adresse électronique)	Cliquez sur [New (Nouvelle)] pour ajouter une nouvelle adresse électronique. Pour modifier une adresse existante, sélectionnez-la puis cliquez sur [Edit (Modifier)]. Pour supprimer une adresse, sélectionnez-la puis cliquez sur [Delete (Supprimer)]. Les notifications peuvent être envoyées à cinq adresses maximum.
SMTP Server (Serveur SMTP)	Dans la section [Server address (Adresse du serveur)], saisissez l'adresse du serveur SMTP (adresse électronique du serveur). Dans la section [Port], saisissez le numéro du port SMTP. Remarque: Sauf indication contraire, le port standard (25) est utilisé. En outre, si la configuration de l'authentication est définie sur [Do not use (Ne pas utiliser)] ou sur [POP before SMTP (POP avant SMTP)], le numéro de port standard (25) est utilisé quel que soit le numéro indiqué dans cette case.
Authentication setup (Configuration de l'authentication)	L'option [User authorization (Autorisation utilisateur)] peut être sélectionnée parmi les valeurs suivantes: [POP before SMTP (POP avant SMTP)], [LOGIN (SMTP-AUTH) (CONNEXION (SMTP-AUTH))] et [CRAM-MD5 (SMTP-AUTH/CRAM-MD5)]. Si la fonction [POP before SMTP (POP avant SMTP)] est sélectionnée, indiquez le numéro de port et l'adresse du serveur POP (adresse du serveur de courrier électronique). Remarque: Sauf indication contraire, le port standard (110) est utilisé. Dans la section [User name (Nom d'utilisateur)], saisissez le nom d'utilisateur utilisé pour l'authentication. Dans la section [Password (Mot de passer)], saisissez le mot de passer utilisé pour l'authentication.
SSL/TLS	Si les options [LOGIN (SMTP-AUTH) (CONNEXION (SMTP-AUTH))] ou [CRAM-MD5 (SMTP-AUTH/CRAM-MD5)] sont sélectionnées dans la section Configuration de l'authentication, indiquez si vous souhaitez utiliser le protocole [SSL] ou [TLS].
Notification	L'objet de la notification par courrier électronique est spécifique ici. Remarque: Utilisez des caractères codés sur un octet. Les caractères codés sur plusieurs octets risquènt de ne pas s'afficher correctement.
IP address for notification (Adresse IP pour la notification)	Sélectionnez l'option correspondante pour utiliser le protocole IPv6 pour les notifications par courrier électronique.
Contents (Contenus)	Sélectionnez les événements déclenchant une notification par courrier électronique. [Status Report (Rapport d'état)]: Un rapport sur l'état du disque dur de la TeraStation est envoyé à une heures prédéfinie. [Disk Error (Erreur du disque)]: Une notification est envoyée lorsqu'une erreur du disque dur de la TeraStation se produit. [When boot/restart (Au démarrage/redémarrage)]: Un courrier électronique est envoyé lorsqu'il s'est démarré/ redémarrre. [Fan Failure (Défaillance du ventilateur)]: Une notification est envoyée lorsqu'une erreur du ventilateur de la TeraStation se produit. [Specify event ID (Spectifier une ID d'événement)]: L'ID d'événement souhaitée peut être indiquée.
Test Message (Message test)	Un courrier électronique test est envoyé selon les paramètres actuels.
Apply (Appliquer)	Cette option permet d'appliquer les paramètres actuels.
Close (Fermer)	Cette option permet de fermer l'écran des paramètres de la notification par courrier électronique.

Utilisez la procedure ci-dessous pour modifier l'adresse IP.

Dans NAS Navigator2, faites un cli-c-droit sur l'icone de la TeraStation et selectionnez [Properties (Propriétés)].

Remarque:

Sous Mac OS, maintenez la touche Control enfoncée et cliquez sur l'icone de la TeraStation, puis cliquez sur [Configure (Configurer)] - [IP Address (Adresse IP)].

1 Cliquez sur l'onglet [IP Settings (Parametes IP)].
2 Indiquez l'adresse IP, le masque de sous-réseau et la passerelle par défaut souhaités.

Remarque :

Ou sélectionnez l'option « Obtain IP address automatically via DHCP (Obtenir l'adresse IP automatiquement via DHCP) » pour définir ces paramètres automatiquement.
3 Cliquez sur [OK].

Remarque :

Saisissez le nom d'utilisateur et le mot de passer de la TeraStation si nécessaire. Par défaut, ils sont définis respectivement comme « Administrator » et « password »

La modification de l'adresse IP est maintainant terminée.

Chapitre 8 NAS Navigator2

Commandes menu

L'utilitaire NAS Navigator2 peut être utilisé pour ouvrir l'écran de la TeraStation (Windows Storage Server), pour modifier l'adresse IP et pour vérifierrapidement l'espace disponible depuis le Bureau à distance.

Effectuez la configuration avec TeraNavigator pour installer NAS Navigator2.

NAS Navigator2 est lancé dans la barre des tâches lorsque le système d'exploitation démarre.

Lancement du NAS Navigator2 :

• Double-cliquez sur l'icone Buffalo NAS Navigator2 presente sur le bureau.
• Cliquez sur [Start (Démarrer)] - [All Programs (Tous les Programmes)] - [BUFFALO] - [BUFFALO NAS Navigator2] - [BUFFALO NAS Navigator2].

Nom		Descriptions
Menu	Map remote default share to drive letter (Mapper le partage par défaut distant à une dette de lecteur) *	Non disponible sur ce produit (option grisée).
	Disconnect mapped drive letter (Déconnecter la dette de lecteur mappé) *	Non disponible sur ce produit (option grisée).
	Map all remote shares to drive letters (Mapper tous les partages distants à deslettres de lecteur)	Tous les dossiers partagés déetectés sur la TeraStation sont mappés auxlettres de disque comme disques réseau. Cette option est disponibleuniquement lorsqu'un dossier partagé a été créé.
	Create desktop shortcut for Tera/LinkStation (Créer un raccourci sur le bureau pour la Tera/LinkStation) *	Cette option permet de creator une icône de raccourci sur le bureau lorsqu'un dossier partagé est créé sur la TeraStation.
	Launch NASNavigator2 on startup (Lancer NASNavigator2 au démarrage)	Permet de lancer le NAS Navigator2 au démarrage de Windows.
	Display the error information (Afficher les informations d'erreur)	Permet de lancer le NAS Navigator2 au démarrage de Windows.
	Use default browser (Utiliser le navigateur par défaut)	Cette option n'est pas utilisée sur ce produit.
	Properties (Propriétés) *	Permet d'ouvrir la fenêtre des Propriétés de la TeraStation sélectionnée.
	Close (Fermer)	Permet de fermer la fenêtre du NAS Navigator2.
View (Afficher)	View (Afficher)	[Icons (Icônes)] : affiche une icône pour plus de simplicité.[Details (Détails)] : affiche le nom d'hôte, le nom du produit, le groupe de travail, l'adresse IP, le masque de sous-réseau et la passerelle par défaut.
	Sort by (Trier par)	Permet de sélectionner l'ordre de tri à respecter pour l'affichage lorsqu plusieurs TeraStations sont déetectées :le nom d'hôte, le nom du produit, le groupe de travail, l'adresse IP, le masque de sous-réseau et la passerelle par défaut
Browse (Parcourir) *		Permet d'ouvrir le;dossier partagé affiché sur la TeraStation.
Refresh (Actualiser)		Permet de chercher à nouveau la TeraStation.
I'm here (Je suis ici) *		Cliquez sur cette option pour que la TeraStation fasse retentir unesonnerie. Toutes les TeraStations ne prennt pas en charge cette option.

• Cliquez sur l'icone de votre TeraStation pour afficher ces options.

Lorsque le NAS Navigator2 est minimisé, faites un clic-droit sur l'icone du NAS Navigator2 dans la barre des tâches pour acceder aux options suivantes.

Option de menu		Descriptions
Nom de la TeraStation	Browse Shares (Parcourir les partages)	Permet d'ouvrir un dossier partagé sur la TeraStation.
	Open Remote Desktop (Ouvrir le Bureau à distance)	Permet d'ouvrir l'écran Windows Storage Server dans le Bureau à distance.
	Properties (Propriétés)	Permet d'ouvrir la fenêtre des Propriétés de la TeraStation sélectionnée.
	Create short cut (Créer un raccourci)	Le dossier partagé de la TeraStation recherche est assimilé à un lecteur réseau.
	I'm here (Je suis ici)	Permet de faire retentir une sonnerie depuis la TeraStation ( cette option est désactivée si le produit ne prend pas en charge cette fonction).
Refresh (Actualiser)		Permet d'actualiser la liste des péripérisques NAS.
Browse Shares (Parcourir les partages)		Permet d'afficher la fenêtre du NAS Navigator2.
Exit (Quitter)		Permet de quitter le NAS Navigator2.

Les tâches qui suivent peuvent être réalisées depuis la fenêtre des propriétés de la TeraStation.

Ordinateur

Option de menu	Description
Remote Desktop (Bureau à distance)	Cliquez sur [Open Remote Desktop (Ouvrir le Bureau à distance)] pour ouvrir Windows Storage Server.
IP Settings (Paramètres IP)	Sélectionnez [Obtain IP address automatically via DHCP (Obtenir l'adresse IP automatiquement via le protocole DHCP)] pour assigner une adresse IP automatiquement. Si aucun serveur DHCP n'est disponible, vous pouvez entraîr l'adresse IP, le masque de sous-résseau et la passerelle par défaut manuellement.

Annexe

Valeurs d'usine par défaut

Les paramètres suivants sont les paramètres d'usine par défaut de la TeraStation.

Nom d'utilisateur	Administrator
Mot de passer	password
Dossiers partagés	Cette option n'est pas configurée par défaut.
Client DHCP	En temps normal, la TeraStation obtient automatiquement son adresse IP depuis un serveur DHCP du réseau. Si aucun serveur DHCP n'est disponible, alors l'adresse IP sera assignée comme suit : Adresse IP : 169.254.xxx.xxx (ou xxx est attribué au hasard au démarrage de la TeraStation). Masque de sous-réseau : 255.255.0.0
Groupe enregistré	Cette option n'est pas configurée par défaut.
Paramétrage des groupes réseau Microsoft	WORKGROUP
Mode RAID	Lecteur C : une batterie de disques en miroir utilisant les disques 1 et 2 Lecteur D : une batterie de disques RAID 5 utilisant tous les disques* * WS-WVL : le lecteur D est une batterie de disques en miroir utilisant les disques 1 et 2

Ce produit inclut les logiciels suivants : BitLocker Drive Encryption, Multipath I/O, Network Load Balancing, Remote Server Administration Tools, SMTP Server, Storage Manager for SANs, Windows Process Activation Service, Windows Server Backup Features, .NET Framework 3.5.1, file services

Remarque :

Pour plus d'informations, cliquez sur [Start (Démarrer)] – [All Programs (Tous les programmes)] – [Administrative Tools (Outils d'administration)] – [Server Manager (Gestionnaire de serveur)] et sélectionnez « Features (Fonctionnalités) » et « Roles (Rôles) ».

Un panneau LCD est fourni sur l'avant de la TeraStation. Vous trouvez ci-dessous la liste des messages affichés ainsi que leur signification.

Affichage normal

Vouss pouvez alterner entre les differents modes d'affichage de l'ecran LCD en appuyant sur le bouton situé à l'avant de la TeraStation. Les éléments affichés peuvent etre défiinis dans la section « Paramètres de l'ecran LCD » en page 6.

Message de l'écran LCD		Description
LINK SPEED Lorsqu'un cable Ethernet est connecté au port 2 du réseau local, le message « LINK SPEED 2 » s'affiche.	LINK SPEED No Link	L'appareil n'est pas connecté au réseau.
	LINK SPEED 10 Mbps	La vitesse de connexion est de 10 Mbits/s.
	LINK SPEED 100 Mbps	La vitesse de connexion est de 100 Mbits/s.
	LINK SPEED 1000 Mbps	La vitesse de connexion est de 1000 Mbits/s, en duplex intégral.
Espace disque utilisé	HDD USED C_D_E_F	Les barres de graphique indiquent l'espace utilisé sur les disques internes C, D, E et F de la TeraStation. Lorsqu'un disque dur est rempli, le signe « ^ » est indiqué.
Nom d'hôte et adresse IP	WS-VLXXX 192.168.11.150	Affiche le nom d'hôte et l'adresse IP.
Calendrier/horloge	DATE TIME 2011/09/17 11:11	Affiche la date et l'heure définies sur la TeraStation.
Système d'exploitation installé	Windows St orage Server 2008 R2	Affiche le système d'exploitation installé sur la TeraStation.
Adresse IP 2	NETWORK 2 192.168.11.151	Affiche l'adresse IP du port 2 du réseau local lorsqu'un cable Ethernet est connecté au port 2 du réseau local.

Affichage d'erreur, affichage d'advertissement

L'écran LCD de la TeraStation affiche les messages indiqués ci-dessous lorsqu'une erreur se produit sur la vitesse du ventilateur, si une erreur est détectée concernant la température interne de la TeraStation ou lorsqu'un disque dur est introuvable.

Message de l'écran LCD	Description
SYSTEM Error E11 Fan Failure	Une erreur s'est produit sur la vitesse du ventilateur. Vérifie qu'aucun objet extérieur ne bloque le ventilateur et qu'il n'y a pas de poussière. Si vous trouvez de la poussière ou des objets extérieurs, utilisez une pince, un dépoussierant sec ou un autre outil pour les retirer. Si l'erreur s'affiche à nouveau, contactez le support technique de Buffalo pour obtenir de l'aide.
SYSTEM Error E12 Cooling Failure	La température du système a dépassé la valeur maximale de sécurité. Ne placez aucun objet à proximité de la TeraStation et placez l'unité TeraStation dans un endroit plus frais.
HDx Error E16 HDx Not Found	Le disque dur X est introuvable, il est peut-être déconnecté ou défaillant. Réinstallé-le.

FCC Warning

Avertissement lié au marquage CE

Avertissement lié au marquage CE

Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut générer des interférences au niveau des fréquences radio. Si tel est le cas, l'utilisateur pourra se voir contraint de prendre les mesures qui s'imposent.

Respect de l'environnement

• La fabrication de l'équipement que vous venez d'acquérir a nécessité l'extraction et l'utilisation de ressources naturelles.
• Cet équipement peut contenir des substances dangereuses susceptibles de nuire à la santé ou à l'environnement.
• Afin d'éviter la diffusion de ces substances dans l'environnement et de limiter l'impact sur les ressources naturelles, nous vous encourageons à recourir aux dispositifs de mise au rebut adéquats.
• Ces/dispositifs réutiliseront ou recycleront la plupart des matérielles composant votre équipement en fin de vie.
• Le symbole représentant une poubelle barrée vous invite à utiliser ces dispositifs de mise au rebut.
• Pour de plus amples informations sur les dispositifs de collecte, de réutilisation et de recyclage, veuillez contacter les services compétents.

KC
