AUTOCAD 2006 - Logiciel de conception assistée par ordinateur (CAO) AUTODESK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Logiciel de conception assistée par ordinateur (CAO)
Marque	AUTODESK
Modèle	AUTOCAD 2006
Version	2006
Plateformes supportées	Microsoft Windows XP, Windows 2000
Configuration minimale	Pentium III, 512 Mo RAM, 750 Mo disque dur, carte graphique 1024x768, lecteur CD-ROM
Fonctions principales	Dessin 2D, modélisation 3D, annotation, cotation, calques, blocs, références externes (Xrefs), hachures, texte multiligne
Interface utilisateur	Barre d'outils, ligne de commande, palettes d'outils, fenêtre de texte, menus déroulants
Formats de fichier natifs	DWG, DXF
Langues disponibles	Multilingue (français inclus)
Aide intégrée	Oui, accessible via la touche F1
Raccourcis clavier	Oui, touches F1 à F12, CTRL+0, CTRL+9, CTRL+R (voir manuel)
Personnalisation	Alias de commandes, palettes d'outils, variables système, paramètres de barre d'état
Saisie des coordonnées	Cartésiennes absolues/relatives, polaires absolues/relatives, filtres, saisie directe de distance, verrouillage d'angle
Sélection d'objets	Clic individuel, cycle de sélection (CTRL+clic), fenêtre, capture, polygone, trajet
Outils de productivité	Palettes d'outils, alias de commandes, touches de raccourci, variables système
Mise à jour	Non précisé dans la notice (mise à jour via versions ultérieures)
Entretien	Aucun entretien physique ; maintenir le logiciel à jour et effectuer des sauvegardes régulières
Sécurité	Utiliser un antivirus, sauvegarder les fichiers de dessin, protéger les fichiers DWG par mot de passe
Pièces détachées et réparabilité	Non applicable (logiciel) ; support technique via Autodesk
Informations générales	Notice d'utilisation de 6 pages au format PDF, téléchargeable gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - AUTOCAD 2006 AUTODESK

Comment afficher ou masquer la grille ?

Appuyez sur la touche F7 pour activer ou désactiver l'affichage de la grille.

Comment activer l'accrochage aux objets ?

Appuyez sur la touche F3 pour activer ou désactiver l'accrochage aux objets actifs.

Quels sont les alias de commandes les plus courants ?

Exemples : L pour LIGNE, C pour CERCLE, Z pour ZOOM, E pour EFFACER, CP pour COPIER. La liste complète se trouve dans le manuel (fichier acad.pgp).

Comment sélectionner des objets superposés ?

Maintenez la touche CTRL enfoncée et cliquez à côté de l'objet jusqu'à ce qu'il soit en surbrillance, puis appuyez sur ENTREE.

Comment créer un texte multiligne ?

Utilisez la commande TEXTMULT (alias TX) ou cliquez sur l'outil Texte multiligne dans la barre d'outils. Saisissez le texte dans l'éditeur intégré.

Comment définir un nouvel alias de commande ?

Ouvrez le fichier acad.pgp via Outils > Personnaliser > Paramètres de programme. Ajoutez une ligne sous le format alias, *commande, puis redémarrez AutoCAD.

Comment utiliser les filtres de coordonnées ?

Saisissez .x, .y ou .z pour extraire une coordonnée unique, ou .xy, .yz, .xz pour deux coordonnées. Combinez ensuite avec un autre point.

À quoi sert la variable système DRAGMODE ?

La variable DRAGMODE contrôle l'affichage des objets lors du glissement. Les valeurs possibles : 0 (aucun glissement), 1 (glissement à la demande), 2 (glissement automatique).

Comment parcourir les fenêtres dans l'espace objet ?

Utilisez la combinaison de touches CTRL+R pour parcourir les fenêtres actives dans l'ordre.

Comment désactiver temporairement la saisie dynamique ?

Appuyez sur la touche F12 pour désactiver temporairement la saisie dynamique. La variable système correspondante est DYNAMODE.

MODE D'EMPLOI AUTOCAD 2006 AUTODESK

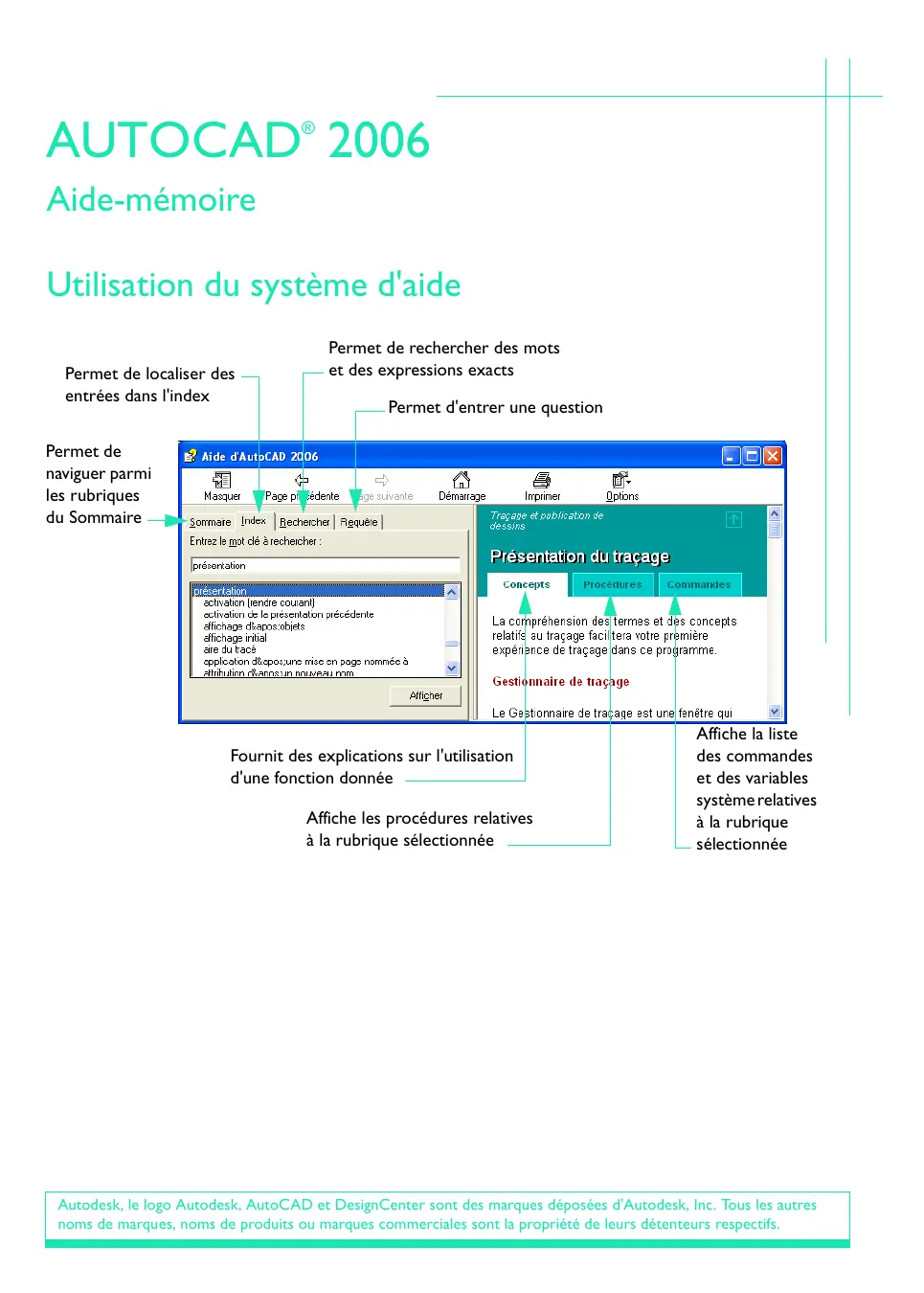

Utilisation du système d'aide

Alias de commandes

Commande	Alias	Commande	Alias
ADCENTER	adc	DECALER	dc
ANNULER	u	COPIER	cp
AJUSTER	aj	COTSTYLE	cst
ARC	a	OPTIONS	op
BLOC	b	PALETTEOUTILS	tp
CALQUE	PI	PAN	p
CERCLE	c	PARAMDESS	pm
DECOMPOS	de	POLYLIGN	po
DEPLACER	dp	PROLONGE	pr
DISTANCE	di	PROPRIETES	prop
EFFACER	ef	RACCORD	rd
HACHURES	h	ROTATION	ri
INSERER	i	TABLEAU	tb
LIGNE	l	XREF	xr
TEXTMULT	tx	ZOOM	z

Vou puez definir vos propres alias de commandes; consultez la rubrique concernant la creation d'alias de commande dans le système d'aide. Pour obtaining la liste complete des alias de commande, cliquez sur Outils Personnel > Paramétres de programme (acad.pgp).

Touches de raccourci

Touches de raccourci	Description	Commande ou variable système
F1	Ouvre le système d'aide	AIDE
F2	Permet de basculer entre la fenêtre de texte et la zone de dessin	ECRANGRA, ECRANTXT
F3	Active ou désactive l'accrochage aux objets actifs	ACCROBJ
F6	Modifie l'affichage des coordonnées dans la barre d'état	COORDS
F7	Active ou désactive l'affichage de la grille	GRILLE
F8	Active ou désactive le mode ortho	ORTHO
F9	Active ou désactive l'accrochage	RESOL
F10	Active ou désactive le repérage polaire	PARAMDESS
F11	Active ou désactive le repérage d'accrochage aux objets	PARAMDESS
F12	Désactive temporairement la saisie dynamique	DYNAMODE
CTRL+9	Active ou désactive la fenêtre de commande	LIGNECOMMANDE/ MASQUERLIGNECOMMANDE
CTRL+0	Active ou désactive les éléments d'interface	NETECRANACTIF/ NETECRANINACTIF
CTRL+R	Parcourt les fenêtres	CVPORT

Saisie des coordonnées

Méthode	Format	Description
Coordonnées cartésiennes absolues	#X,Y	Définit un emplacement mesure par les distances à partir de l'origine 0,0 dans le SCU courant
Coordonnées cartésiennes relatives	@X,Y	Définit un emplacement mesure par les distances à partir du dernier point
Coordonnées polaires absolues	#distance<angle	Définit un emplacement mesure par la distance et l'angle à partir de l'origine 0,0 dans le SCU courant
Coordonnées polaires relatives	@distance<angle	Définit un emplacement mesure par la distance et l'angle à partir du dernier point
Filtres de coordonnées	.x ou .y ou .z ou .xy ou .yz ou .xz	Définit un emplacement grâce à l'extraction et la combinaison des valeurs de coordonnées de deux ou de trois emplacements
Saisie directe d'une distance	distance	Définit un emplacement à partir de la direction de déplacement du périphérique de pointage et la distance entée
Verrouille un angle pour un point	<angle	Définit un angle de remplacement qui verrouille le curseur pour le point entré suivant

Saisissez des coordonnées, filtres et distances à une invite de la ligne de commande.

Variables système

Variable système	Description
DRAGMODE	Gère l'affichage des objets déplacés par glissementment
GRIPOBJLIMIT	Déactive l'affichage des poignées lorsque le jeu de sélection initial inclut un nombre d'objets supérieur à celui spécifique
LTSCALE	Définit le facteur d'échelle global du type de ligne
PICKADD	Déterminé si les nouvelles sélections replacent le jeu de sélection courant ou s'y ajoutent
PICKDRAG	Gère la méthode de dessin d'une fenêtre de sélection
PICKSTYLE	Gère l'utilisation de la sélection des groupes et des hachures associatives
PSLTSCALE	Gère l'échelle du type de ligne dans une presentation
UCSICON	Gère l'affichage de l'icône SCU dans la fenêtre courante
VISRETAIN	Gère la visibilité, la couleur, le type de ligne, l'épaissur des lignes et les styles de tracé des calques dépendant d'une xréf (si PSTYLEPOLICY a pour valeur 0)
XLOADCTL	Active ou déactive le chargement sur demande des xréfs et gère l'ouverture du dessin original ou d'une copie

Pour obtenir la liste complète des variables système, consultez la Présentation des commandes dans le système d'aide.

Sélection d'objects

Pour sélectionner	Utilisez cette méthode à l'invite Choix des objets.
Objets individuels	Cliquez sur l'objet à sélectionner
Objets superposés (cycle de sélection)	Appuyez sur CTRL et cliquez à côté de l'objet jusqu'à ce qu'il apparaisse en surbrillation, puis appuyez sur ENTREE
Dernier objet visible créé	Dernier (entrez D)
Dernier jeu de sélection	Précédent (entrez p)
Ajout ou suppression d'objets de la sélection	Maintenez la touche MAJ enforcée et sélectionnez les objets
Objects touchant la fenêtre de capture ou objets contenus dans la fenêtre de capture (les objets sélectionnés sont en gris dans l'illustration)	Capture (faites glisser le curseur de la droite vers la gauche ou entrez c)
Objects complètement inclus dans la sélection (les objets sélectionnés sont en gris dans l'illustration)	Fenêtre (faites glisser le curseur de la droite vers la gauche ou entrez f)
Objects touchés par un trajet ou inclus dans une polyglène de capture (les objets sélectionnés sont en gris dans l'illustration)	Trajet (entrez t)
Objects traversant un polygone ou complètement inclus dans le polygone (les objets sélectionnés sont en gris dans l'illustration)	CPolygone (entrez cp)
Objects complètement inclus dans un polygone (les objets sélectionnés sont en gris dans l'illustration)	WPolygone (entrez wp)

Palettes d'outils

Placez, sur une palette d'outils, les hachures, les commandes et les blocs fréquement utilisés.
- Crééz des outils et des textes personnalisés.
Faites glisser des blocs et des hachures de la palette d'outils vers votre dessin.
Cliquez avec le bouton droit de la souris sur chaque zone indiquée dans l'illustration pour afficher le menu contextual correspondant.

Editeur de texte intégré (commande TEXTMULT)

Creez un ou plusieurs paragraphs de texte multiligne (textmult) dans l'éditeur de texte intégré.

Paramètres de barre d'etat

Gere l'affichage des boutons de barre d'etat disponibles dans le menu contextuel. Lorsque les paramètres de barre d'etat sont actifs, des icones et des notifications apparaissent à l'extrémité droit de la barre d'etat.
