INCOGNITO LM10 - Système audio multiroom CAMBRIDGE AUDIO - Notice d'utilisation et mode d'emploi gratuit

Marque	Cambridge Audio
Modèle	Incognito LM10
Catégorie	Module d’entrée locale pour système audio multiroom
Type de produit	Module mural d’entrée source locale
Dimensions (version UE)	50 × 50 × 48 mm
Dimensions (version UC)	42 × 70 × 54 mm
Poids	100 g
Alimentation	24 V CC, 20 mA max (via concentrateur AH10)
Connectique	Câble Cat-5/5e (connecteurs punchdown Krone ou 110)
Longueur max. câble	30 m (100 ft)
Entrées audio	2 x RCA (L/R) pour source locale
Sortie IR	Signal modulé 34-40 kHz et 55-59 kHz
Niveau d’entrée max.	2,2 VRMS
Fonctions principales	Ajoute une source locale (lecteur MP3, console, etc.) dans une pièce ; commutation Local 1 / Local 2 ; compatible avec KP10 et LR10 ; réglage de gain indépendant
Compatibilité	Concentrateur AH10, module amplifié KP10, télécommande LR10
Montage	Encastré dans boîte électrique (profondeur 47 mm UE, 50 mm UC)
Sécurité	Ne pas installer à proximité de variateurs de lumière ; éviter environnements humides ; alimentation très basse tension (24 V CC)
Garantie	Garantie limitée pièces et main-d’œuvre (durée selon pays)
Pièces détachées / réparabilité	Plaque frontale interchangeable ; contacter SAV agréé pour réparation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Informations générales	Utilisation avec câblage EIA/TIA 568A ; jusqu’à 2 LM10 par zone primaire ; zones secondaires supportées

FOIRE AUX QUESTIONS - INCOGNITO LM10 CAMBRIDGE AUDIO

Comment installer le module LM10 dans une boîte encastrée ?

Retirez la plaque frontale, connectez les conducteurs Cat-5 aux bornes selon le code couleur, placez le module dans la boîte électrique et fixez-le avec les vis fournies (M3.5x20 pour version UE, 6-32 UNC x 6mm pour version UC). Remettez la plaque frontale en la clipsant.

Quel type de câble utiliser pour connecter le LM10 ?

Utilisez un câble Cat-5 ou Cat-5e non blindé ou blindé, avec une configuration de câblage EIA/TIA 568A pour les connecteurs RJ-45. Les conducteurs se connectent via un outil de punchdown (Krone pour UE, 110+ lame pour UC).

Comment configurer deux sources locales (Local 1 et Local 2) dans une même zone ?

Pour le premier LM10 (Local 1), réglez le commutateur SW1 sur ON et SW2 sur OFF. Pour le second LM10 (Local 2), réglez SW1 sur OFF et SW2 sur ON. Utilisez ensuite le clavier KP10 ou la télécommande LR10 pour basculer entre les sources.

Le LM10 nécessite-t-il une alimentation secteur ?

Non, le LM10 est alimenté directement par le câble Cat-5 qui fournit du 24 V CC (20 mA max) depuis le concentrateur AH10. Il ne requiert aucune connexion secteur.

Comment activer le mode de sélection de source locale sur le clavier KP10 ?

Appuyez simultanément sur le bouton Volume haut et le bouton d'alimentation pendant environ quatre secondes. L'affichage défile pour indiquer le nombre de sources disponibles (1-6 par défaut, puis avec une ou deux sources locales). Relâchez les boutons lorsque le voyant correspondant s'allume.

Puis-je utiliser le LM10 avec une zone secondaire ?

Oui, le LM10 prend en charge les zones secondaires. La source locale est alors audible à la fois dans la zone primaire (pièce où est installé le LM10) et dans la zone secondaire correspondante, si elle est configurée.

Comment régler le niveau audio de la source locale ?

Le LM10 dispose de deux potentiomètres de réglage de gain (un par entrée locale). Tournez dans le sens horaire pour augmenter le niveau, antihoraire pour le diminuer. Utilisez un petit tournevis pour ajuster.

Que faire si la télécommande LR10 ne commande pas la source locale ?

Vérifiez que la source locale est sélectionnée via le clavier ou la télécommande. Le signal IR n'est transmis que si la source locale (Local 1 ou Local 2) est active. Assurez-vous également que les piles de la télécommande sont en bon état.

Quelles sont les précautions de sécurité lors de l'installation ?

N'installez pas le LM10 dans une boîte contenant des fils secteur. Évitez les variateurs de lumière et les environnements humides. Respectez toujours les réglementations de câblage en vigueur dans votre pays. Le LM10 fonctionne en très basse tension, ce qui réduit les risques.

Le LM10 est-il compatible avec d'autres plaques frontales ?

Oui, la plaque frontale du LM10 est interchangeable avec les plaques standard de la même norme (50x50 mm pour UE, Decora pour UC). Vous pouvez remplacer la plaque d'origine par un modèle d'une autre marque compatible (MK Electric, Leviton, etc.).

MODE D'EMPLOI INCOGNITO LM10 CAMBRIDGE AUDIO

Guide d'installation

TABLE des matières

Caractéristiques techniques 39

Installation du système 40

Montage du LM10. 42

Installation du LM10. 42

Mesures de sécurité. 43

Plaques frontales. 43

Guide de câblage : norme de câblage EIA/TIA 568A. 43

Connexions Cat-5. 44

Illustration de l'installation d'une seule source audio. 45

Illustration de l'installation de deux LM10 dans une seule zone. 47

Illustration de l'installation d'un seul LM10 avec zone primaire et zone secondaire. 48-49

Illustration de l'installation de deux LM10 avec zones primaire et secondaire. 50

Commutation des sources locales 1 & 2 sur le clavier. 51

Réglage du niveau audio. 53

Garantie limitée 54

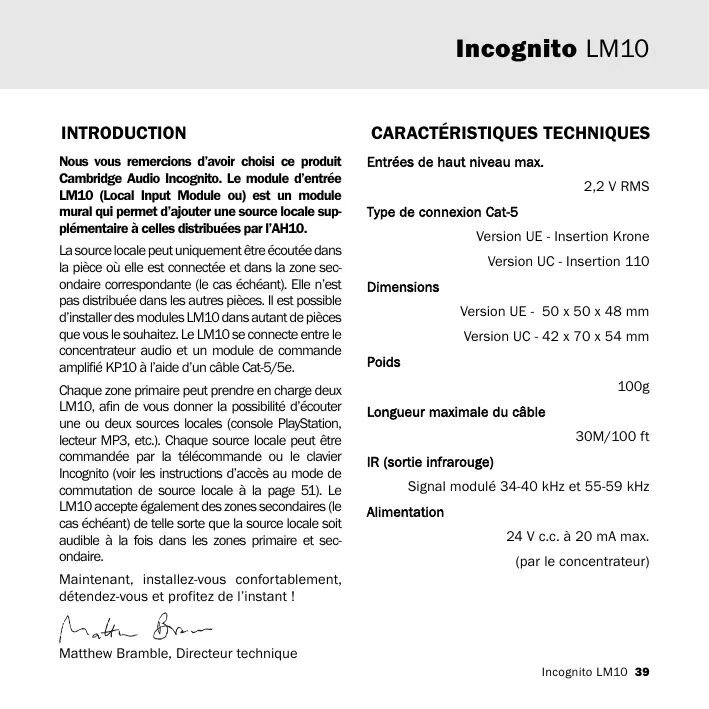

Nous vous remercions d'avoir choisi ce produit Cambridge Audio Incognito. Le module d'entrée LM10 (Local Input Module ou) est un module mural qui permet d'ajouter une source locale supplémentaire à celles distribuées par l'AH10.

La source locale peut uniquement être écoutée dans la pièce où elle est connectée et dans la zone secondaire correspondante (le cas échéant). Elle n'est pas distribuée dans les autres pièces. Il est possible d'installer des modules LM10 dans autant de pièces que vous le souhaitez. Le LM10 se connecte entre le concentrateur audio et un module de commande amplifié KP10 à l'aide d'un câble Cat-5/5e.

Chaque zone primaire peut prendre en charge deux LM10, afin de vous donner la capacité d'écouter une ou deux sources locales (console PlayStation, lecteur MP3, etc.). Chaque source locale peut être commandée par la télécommande ou le clavier Incognito (voir les instructions d'accès au mode de commutation de source locale à la page 51). Le LM10 accepte également des zones secondaires (le cas échéant) de telle sorte que la source locale soit audible à la fois dans les zones primaire et secondaire.

Maintenant, installez-vous confortablement, détendez-vous et profitez de l'instant!

Matthew Bramble, Directeur technique

Entrées de haut niveau max.

2,2 VRMS

Type de connexion Cat-5

Version UE - Insertion Krone

Version UC - Insertion 110

Dimensions

Version UE - 50 × 50 × 48 mm

Version UC - 42 x 70 x 54 mm

Poids

100g

Longueur maximale du câble

30M/100 ft

IR (sortie infrarouge)

Signal modulo 34-40 kHz et 55-59 kHz

Alimentation

24 V c.c. à 20 mA max.

(par le concentrateur)

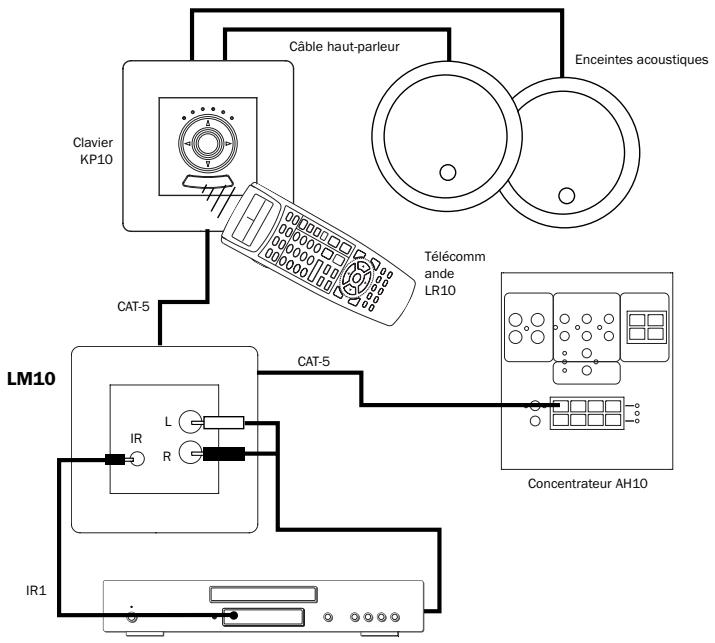

Installation du système (version UE)

INSTALLATION DU SYSTÈME (VERSION UC)

Montage du LM10

Placez le LM10 à proximité de la source. Vérifiez que toutes les connexions soient établies et testez le bon fonctionnement du système avant d'installer le LM10 au mur. À l'aide du matériel informatique fourni, installez le LM10 dans la colonne électrique classique (qui maintient les fils contre le mur) (LM10-UE=UK47mm de profondeur, LM10-UC= J-box 50mm type USA).

Important

Le choix de l'emplacement du LM10 doit être effectué avec soin. Réglez-vous TOUJOURS aux mesures de sécurité mentionnées plus loin dans ce guide. N'oubliez pas que toute source locale aura probablement besoin d'une alimentation électrique.

Le LM10 ne doit jamais être installé dans une boîte d'encastrement qui contient des fils électriques reliés au secteur.

Installation du LM10

Remarque: Le LM10 ne nécessite pas de raccordement au secteur, il est alimenté par le câble Cat-5.

Retirez la plaque frontale du LM10 en la séparant délicatement du module. Elle se détachera naturellement.

Raccordez chaque conducteur du câble Cat-5 à sa borne dans le connecteur à insertion à l'arrêt de LM10.

Veillez à bien suivre les codes couleurs indiqués sur le connecteur. Vérifiez toujours les raccordements, et l'insertion, deux fois.

Placez le LM10 dans la colonne électrique (qui maintient les fils au mur). Vous pourrez effectuer cela à l'aide des deux vis fournies (LM10-UE=M 3.5mm x 20, LM10-UC=6 x 32 UNC x 6mm Countersunk).

Pressez délicatement la plaque frontale sur le module pour qu'elle se mette en place.

Mesures de sécurité

Évitez de placer le LM10 à proximité de variateurs de lumière ou d'autres dispositifs qui génèrent beaucoup de bruit électrique. Évitez d'installer le LM10 dans des environnements fort humides.

Le LM10 fonctionne grâce à un courant continu de 24 V fourni par le câble de connexion. En tant que tel, il n'y a pas de tension secteur présente dans le LM10. Dans la plupart des cas, le module peut donc être installé en toute sécurité dans des endroits où des dispositifs à très basse tension sont autorisés. Cependant, il est impératif de toujours se référer aux réglementations en vigueur en matière de câblage pour l'application envisagée dans la région d'installation.

Le système de protection du LM10 est basé sur la norme standard (LM10-UE=50x50 modulo 'easy-clip', LM10-UC=DecoraTM) et est également compatible avec toute la gamme de protecteurs LM10 fabriqués par (LM10-UE=MK Electric, RPP etc., LM10-UC=Leviton etc), conformément à la norme. Si vous souhaitez obtenir un autre protecteur LM10, vous pourrez simplement le remplacer par tout autre modèle de protection conçu pour LM10.

Connexions CAT-5

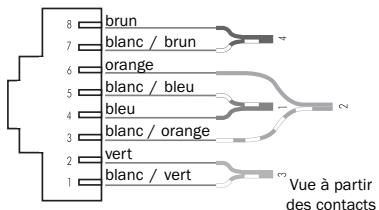

Un câble Cat 5 vous permettra de relier votre LM10 à la prise sortie d'un clavier, via un hub AH10 et un module de contrôle amplifié KP10. Utilisez des câbles Cat 5 (de type EIA/TIA 568A RJ-45 pour la configuration des câbles, voir page 43) de manière à connecter le hub au LM10 fixé au mur (facultatif), et le câble du mur au KP10 (voir les schémas ci-contre). Le LM10 compte des connecteurs Punchdown pour les huit conducteurs individuels qui composent le câble Cat 5. Pour insérer les conducteurs, munissez-vous d'un serre-joint (LM10-UE=Krone, LM10-UC=110+blade). Si vous utilisez un câble Cat 5 protégé, connectez les protections aux extrémités vertes suivant le schéma ci-contre (lignes en pointillés).

Remarque: Si vous cablez directement le LM10, sertissez un connecteur RJ-45 en vous aidant de la configuration des conducteurs RJ-45 EIA/TIA 568A (Voir Guide des cables : EIA/TIA 568A connexion standard page 43) pour réaliser la connexion au concentrateur.

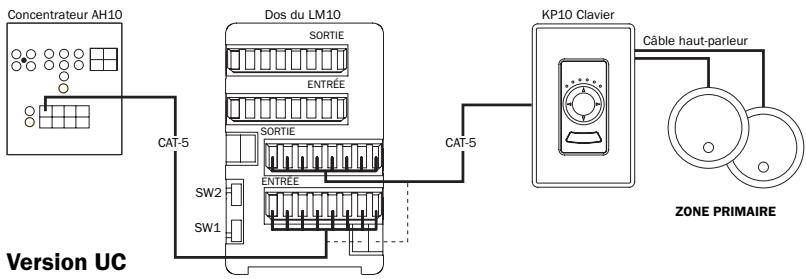

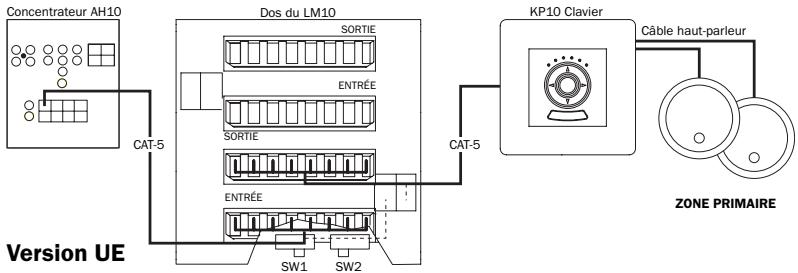

Connectez le LM10 comme indiqué sur les schémas ci-contre. Réglez le commutateur SW1 (LC1) à la position ON et le commutateur SW2 (LC2) à la position OFF. Le LM10 répondra à la commande distante Local 1 lors d'une sélection.

Connexions CAT-5 - suite

Il est possible d'installer deux modules LM10 par zone primaire. Dans un tel cas, vous pourrez écouter la source de l'un ou de l'autre en effectuant une sélection à l'aide du clavier ou de la télécommande LR10 (Local 1/Local 2). Il est alors nécessaire d'indiquer au module si un ou deux modules d'entrée (LM10) sont présents.

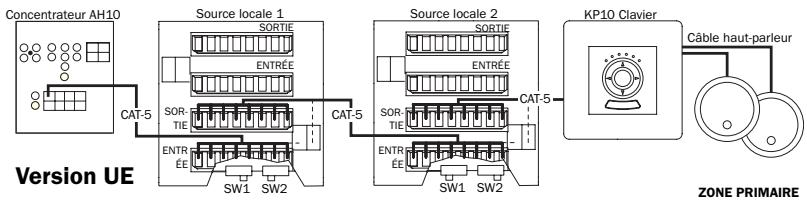

Deux LM10 installés dans une même zone :

Connectez le LM10 comme indiqué sur les schémas ci-contre.

Source locale 1 - Réglez le commutateur SW1 (LC1) à la position ON et le commutateur SW2 (LC2) à la position OFF.

Source locale 2 - Réglez le commutateur SW1 (LC1) à la position OFF et le commutateur SW2 (LC2) à la position ON.

Remarque: Si vous utilisez une télécommande LR10 pour sélectionner la source locale, ce réglage a uniquement pour effet de définir Local 1 par défaut.

Version UC

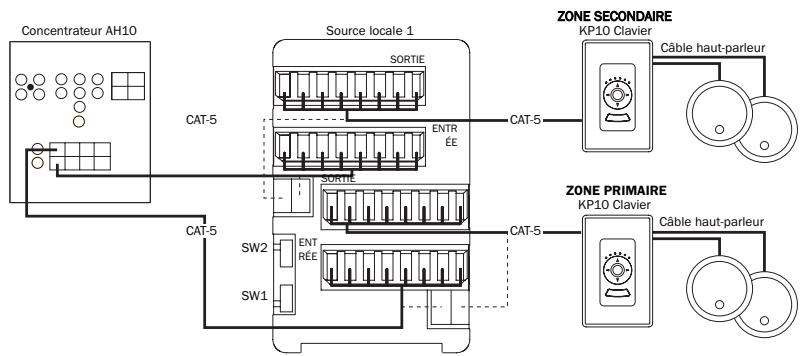

LM10 unique avec zone primaire et zone secondaire :

Connectez les LM10 comme illustré ci-dessous. Réglez le commutateur SW1 (LC1) à la position ON et SW2 (LC2) à la position OFF.

Le LM10 répondra à la commande distante Local 1 lors d'une sélection.

Deux LM10 avec zones primaire et secondaire :

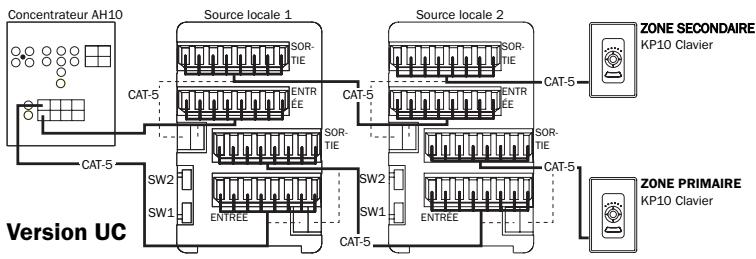

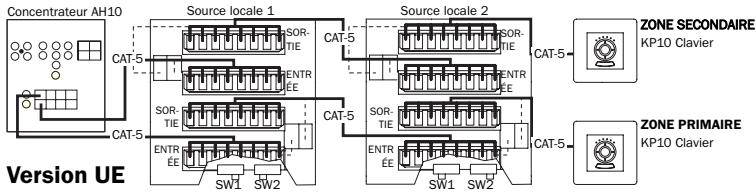

Connectez les LM10 comme illustré ci-dessous.

Source locale 1 - Réglez le commutateur SW1 (LC1) à la position ON et le commutateur SW2 (LC2) à la position OFF.

Source locale 2 - Réglez le commutateur SW1 (LC1) à la position OFF et le commutateur SW2 (LC2) à la position ON.

Remarque: Si vous utilisez une télécommande LR10 pour sélectionner la source locale, ce réglage a uniquement pour effet de définir Local 1 par défaut.

Commutation des sources locales 1 & 2 sur le clavier

Remarque: Cette fonction est accessible uniquement si le KP10 fait partie d'un système Incognito multipièce complet avec un ou deux modules d'entrée locale (LM10) connectés.

Le mode de sélection de source locale doit être activé pour configurer correctement le KP10. Ce mode est accessible uniquement lorsque le commutateur Mode est défini sur le mode "AH10". Les LM10 peuvent être utilisés uniquement dans ce mode. Pour plus d'informations, veuillez vous reporter au guide d'installation de votre LM10.

Une pression sur les boutons Select droit ou gauche sur le clavier vous permet de faire défiler successivement les six sources comme source par défaut. Cependant, il est possible d'ajouter une ou deux sources locales en accédant au Mode de Sélection de source locale. Pour entrer dans ce mode, appuyez simultanément sur le bouton Volume haut et sur le bouton d'alimentation pendant quatre secondes. L'affichage fait défiler la série illustrée dans la figure de droite et désigne comme suit :

Commutation des sources locales 1 & 2 sur le clavier - suite

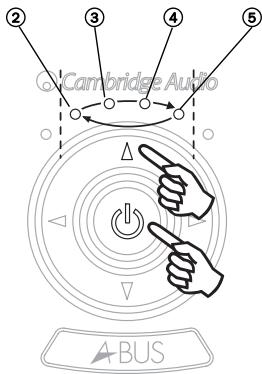

Lorsque vous maintenez les deux boutons enfoncés pendant une brève période, le voyant 2 s'affiche indiquant que les Sources 1-6 (défaut) sont accessibles pour la sélection.

Lorsque vous maintenez les deux touches enfoncées, l'évoyant 3 s'allume indiquant que les Sources 1-6 + mode 1 source locale sont accessibles pour la sélection.

Lorsque vous maintenez les deux touches enfoncées, l'voyant 4 s'allume indiquant que les Sources 1-6 + modes 1 source locale + 2 source locale sont accessibles pour la sélection.

Lorsque vous maintenez enfoncés les boutons Volume haut et alimentation, levoyant 5 s'allume, indiquant que Mode Off est accessible pour la sélection; aucune source ne sera sélectionnée.

Pour sélectionner ces modes, attendez jusqu'à ce que le voyant correspondant soit allumé, puis relâchez le bouton d'alimentation et le bouton Volume haut.

Remarque: si aucun réglage n'est effectué, le système revient automatiquement au mode de réglage du volume après deux secondes. Si le mode "Standard A-BUS/Incognito Ready" est sélectionné sur le commutateur Mode, le KP10 commutera entre les 6 sources principales.

Réglage du niveau AUDIO

Le LM10 présente deux réglages de gain indépendants pour les entrées de source locale. Vous pourrez régler ces niveaux à l'aide d'un petit potentiomètre d'ajustement. Un réglage dans le sens des aiguilles d'une montre augmente le niveau audio, un réglage dans le sens contraire des aiguilles d'une montre le diminue.

Version UE

Version UC

Le LM10 possède également une sortie infrarouge (IR) locale permettant de commander la source locale via un signal IR1. Ce signal ne passée par la source ou les commandes distances que si la source locale a été sélectionnée (Local 1 ou Local 2) à partir de la télécommande LR10 ou du clavier KP10. Une fois la source locale sélectionnée, vous pourrait écouter toute source connectée aux prises Cinch R/L (G/D) du LM10.

Garantie limitee

Cambridge Audio garantit ce produit contre tout défaut de matériel et de main-d'œuvre (dans les conditions stipulées ci-dessous). Cambridge Audio peut décider de réparer ou de remplacer (à sa propre description) ce produit ou toute pièce défectueuse de ce produit. La période de garantie peut varier selon le pays. En cas de doute, adressez-vous à votre revendeur. Veillez à conserver la preuve d'achat de cet appareil.

Pour une réparation sous garantie, veuillez contacter le revendeur Cambridge Audio agréé chez qui vous avez acheté ce produit. Si votre revendeur ne peut procéder lui-même à la réparation de Cambridge Audio, ce dernier pourra être envoyé par votre revendeur à Cambridge Audio ou à un service après-vente Cambridge Audio agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent.

Une prévue d'achat qu'une facture attestant que le produit est couvert par une garantie valable doit être présentée pour tout recours à la garantie. Cette garantie est annulée si (a) le numéro de série d'usine a été modifié ou supprimé de ce produit ou (b) ce produit n'a pas été acheté auprès d'un revendeur Cambridge Audio agréé. Pour confirmer que le numéro de série n'a pas été modifié ou que ce produit a été acheté auprès d'un revendeur Cambridge Audio agréé, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays.

Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la négligence, à un usage commercial ou à une modification d'une partie quelconque du produit. Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne quelle qu'elle soit étrangère à Cambridge Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agréé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus " EN L'ÉTAT " ou " WITH ALL FAULTS ".

LES RÉPARATIONS OU REMPLACEMENTS EFFECTÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉNCLI TOUTE RESPONSABILITÉ POUR TODT DOMMAGE ACCESSIOIRE OU INDIRECT DE LA RUPTURE DE TOUTE GARANTIE EXPRESSÉ OU IMPLICITÉ CONCERNANT CE PRODUIT. SAUF DANS LA MEASURE PRÉVUE PAR LA LOLI, CETTE GARANTIE EXCLUT TOUTE AUTRE GARANTIE EXPRESSÉ OU IMPLICITÉ DE QUELUQE SORTE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIE RELATIVE À L'APTIODE DU PRODUIT À ÉTRÉ COMMERCIALISED ET À ÉTRÉ UTILISÉ DANS UN APEL UNPACTIQUEPARTICULIERÉ.

Certains pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifiques, outre d'autres droits qui varient d'État à État ou de pays à pays.
