Type de produit	Préamplificateur phono
Marque	CAMBRIDGE AUDIO
Modèle	AZUR 640P
Dimensions (HxLxP)	46 x 215 x 133 mm
Poids	0,9 kg
Consommation électrique maximale	5 W
Alimentation	Adaptateur secteur externe (fourni)
Gain @ 1 kHz (MM)	39 dB
Gain @ 1 kHz (MC)	55 dB
Distorsion harmonique totale (MM)	< 0,005 %
Distorsion harmonique totale (MC)	< 0,002 %
Réponse RIAA (MM/MC)	< +/- 0,3 dB (20 Hz - 50 kHz)
Rapport signal/bruit (MM)	> 86 dB
Rapport signal/bruit (MC)	> 72 dB
Diaphonie @ 20 kHz (MM)	> 83 dB
Diaphonie @ 20 kHz (MC)	> 69 dB
Entrées	MM (3-5 mV, 47 kΩ, 220 pF) et MC (0,5-1 mV, 100 Ω, 220 pF)
Sorties	Niveau ligne (RCA)
Filtre subsonique	Oui, commutable
Sélection de cartouche	Commutateur MM/MC
Relais de temporisation	15 secondes
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon humide non pelucheux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à des éclaboussures. Débrancher en cas d'orage ou non-utilisation prolongée.
Pièces détachées et réparabilité	L'appareil ne contient aucune pièce réparable par l'utilisateur. Contacter un distributeur agréé.

FOIRE AUX QUESTIONS - AZUR 640P CAMBRIDGE AUDIO

Comment raccorder ma platine vinyle au Cambridge Audio AZUR 640P ?

Connectez les câbles de sortie de votre platine aux entrées appropriées : utilisez les entrées MM pour une cartouche magnétique mobile et les entrées MC pour une cartouche à bobine mobile. Si votre platine possède un câble de terre, raccordez-le à la borne de mise à la terre. Ensuite, reliez les sorties du préamplificateur à une entrée ligne (Aux, CD, etc.) de votre amplificateur.

Comment sélectionner le bon type de cartouche (MM ou MC) ?

Utilisez le commutateur situé sur le panneau arrière : placez-le sur MM pour une cartouche magnétique mobile ou sur MC pour une cartouche à bobine mobile. Assurez-vous que la position correspond à votre cartouche pour éviter des niveaux de volume inadaptés.

Que faire si je n'obtiens aucun son ?

Vérifiez que l'appareil est sous tension (la DEL bleue doit être allumée). Assurez-vous que tous les câbles sont correctement branchés : platine vers AZUR 640P et AZUR 640P vers amplificateur. Vérifiez également que l'entrée sélectionnée sur votre amplificateur est correcte et que le commutateur de type de cartouche est bien positionné.

Pourquoi y a-t-il un bourdonnement ou un ronronnement ?

Cela peut être dû à une boucle de masse ou à une proximité excessive avec l'amplificateur. Vérifiez que le câble de terre est bien connecté si votre platine en possède un. Éloignez également la platine de l'amplificateur et assurez-vous que toutes les connexions sont sûres et non oxydées.

Le volume est trop faible ou trop fort, que faire ?

Assurez-vous que le commutateur de sélection de cartouche correspond bien à votre type de cartouche. Si vous utilisez une cartouche MC sur une entrée MM, le volume sera trop faible ; l'inverse donnera un volume trop élevé et risqué de saturer. Certaines cartouches MC haut niveau peuvent toutefois être utilisées sur une entrée MM.

À quoi sert le filtre subsonique ?

Le filtre subsonique coupe les très basses fréquences (sous 25 Hz) générées par les imperfections du vinyle (ronronnement). Il est commutable et peut être activé si ces fréquences perturbent l'écoute ou endommagent vos haut-parleurs. Il est recommandé de l'utiliser avec des enceintes sensibles.

Mon AZUR 640P met du temps à produire du son, est-ce normal ?

Oui, le modèle 640P est équipé d'un relais de temporisation qui active les sorties après environ 15 secondes. Cela évite les bruits de mise sous tension. Si le son ne vient pas après ce délai, vérifiez les connexions.

Comment entretenir et nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et humide (non pelucheux) pour essuyer le boîtier. N'utilisez jamais de produits contenant de l'alcool, de l'ammoniaque ou des abrasifs. Ne pulvérisez pas de liquide directement sur l'appareil.

Que couvre la garantie et comment l'invoquer ?

La garantie couvre les défauts de pièces et de fabrication pour une durée variable selon les pays. Pour l'invoquer, contactez votre revendeur agréé Cambridge Audio. Conservez toujours une preuve d'achat (facture). La garantie ne couvre pas les dommages esthétiques, l'usure normale, les modifications non autorisées ou les réparations effectuées par des tiers non agréés.

L'appareil chauffe-t-il normalement ?

Oui, une légère chaleur est normale car l'étage de sortie fonctionne en classe A. Assurez-vous que l'appareil est bien ventilé et ne le placez pas dans un espace confiné. Si la chaleur devient excessive ou si l'appareil s'éteint, vérifiez qu'il n'est pas obstrué.

MODE D'EMPLOI AZUR 640P CAMBRIDGE AUDIO

Nous vous remercions d'avoir acheté ce préamplificateur de phonographie de la série Azur de Cambridge Audio. Il est le fruit de notre programme de recherche et de développement qui depuis plus de trente ans s'applique à produire en permanence des produits audio de haute qualité. Nous espérons que vous en apprécierez les résultats et passerez de nombreuses années d'écoute agréables.

Sa conception de haute qualité mais économique représenté un défi de taille. Proposer une performance de pointe avec un budget restreint est une chose, obtenir la même performance avec des fourchettes de prix serrées en est une autre, et requiert tout le savoir et l'expérience que Cambridge Audio apporte à la conception de ses produits. Nous croyons avoir réussi à créer un produit abordable de première classe.

Le modèle 540P propose un étage mobile magnétique tandis que le 640P est équipé d'étages mobiles magnétiques et de bobines acoustiques. Tous deux sont équipés de transistors discrets pour les étages d'entrée essentiels au lieu de circuits intégrés, plus classiques.

Leur conception doit pouvoir restituer un gain et une linéarité élevés, sans nécessiter de grandes sommes de contre-reactions pour obtenir la faible distorsion. Ces modèles utilisent également un étage de gain à sortie unique de "classe A", avec un correcteur RIAA passif audiophile.

Partout on retrouve des composants de haute qualité, tels que les résistances de couche qui comportent 1% de métal et les condensateurs de polypropylène à tolérances étroites.

Le modele 640P utilise des circuits d'amplification plus exotiques afin de fournir une distorsion et un bruit encore plus bas, ainsi qu'un étagé de gain plus élevé pour les cartouches à bobine mobile. En outre, il est équipé de condensateurs multi-paralleles afin d'obtenir la précision exceptionnelle RIIA de seulement 0.3dB jusqu'à 50kHz et d'un contrôle subsonique commutable.

A nous vous invitons à vous asseoir, à vous détendre et à passer un agréable moment d'écoute!

Matthew Bramble

Directeur technique

TABLE des matières

Introduction. 14

Informations importantes relatives à la sécurité. 15

Raccordements du panneau arrière 16

Dépannage. 18

Spécifications. 18

Restriction de garantie 19

Informations importantes relatives à la sécurité

Nous vous invitons à consacrer quelques instants à la lecture de ces remarques avant de procéder à l'installation de votre préamplificateur Azur. Vous pourrez ainsi tirer le meilleur profit des performances de l'appareil et prolonger sa durée de vie. Nous vous recommandons de suivre toutes les instructions, en tenant compte des avertissements, et de les conserver pour une utilisation ultérieure.

Il faut tenir l'appareil à l'écart de toute source de suintement et d'éclaboussure d'eau ou d'autres liquides. Aucun objet contenant un liquide, tel qu'un vase par exemple, ne doit être placé sur l'appareil. Si le cas se produit, éteindre immédiatement l'appareil, puis le débrancher du secteur et contacter le distributeur pour obtenir des conseils.

Ne pas laisser trainer le câble d'alimentation, afin d'éviter qu'il ne soit écrasé ou endommagé par d'autres appareils situés à proximité.

Les composants audio électronique ont une période de rodage d'environ une (en cas d'utilisation plusieurs heures par jour). Les nouveaux composants peuvent ainsi trouver leur mode de fonctionnement normal et les propriétés soniques sont améliorées.

Lorsque l'appareil n'est pas utilisé pendant une période prolongée, il est recommandé de le débrancher du secteur.

Lorsque vous nettoyez l'appareil, séchez le boîtier avec un chiffon humide non pelucheux. Ne pas utiliser de fluides nettoyants contenant de l'alcool, de l'ammoniaque ou des produits abrasifs. Ne pas vaporiser d'aerosol en direction ou approximative de l'amplificateur.

Ces appareils ne peuvent pas être réparés par l'utilisateur. Vous ne devez donc jamais tenter de démonter ou de reconstruire l'appareil en cas de problème. Il pourrait se produire une décharge électrique grave si les présentes précautions n'étaient pas suivies. En cas de problème ou de panne, veuillez prendre contact avec votre représentant.

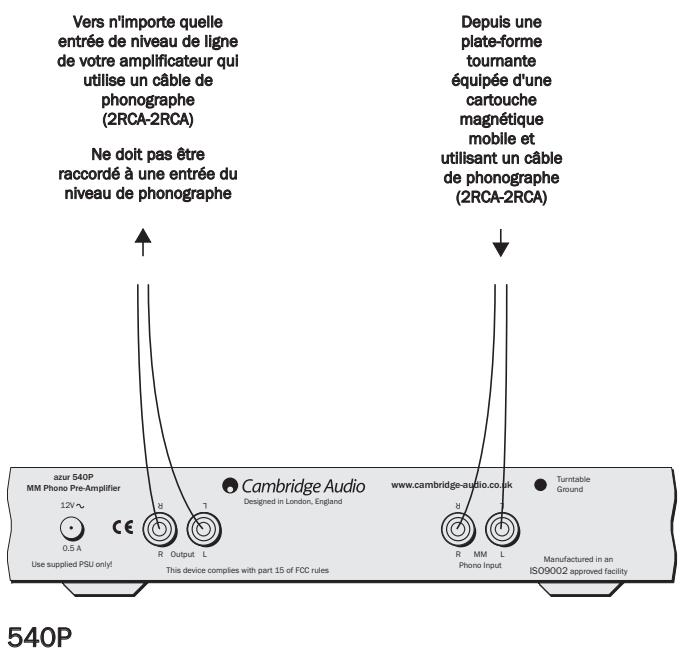

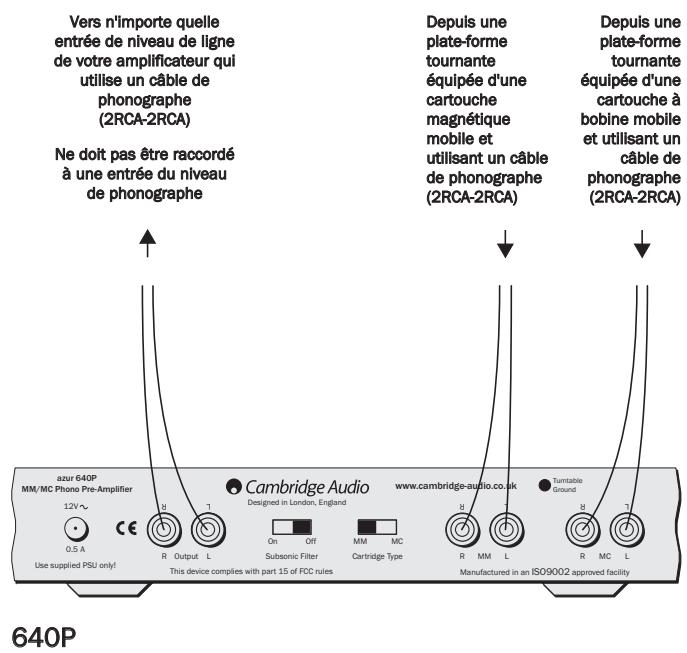

Raccordements du panneau arrière

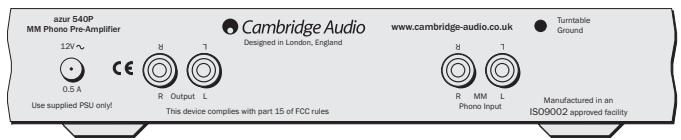

540P

Supports d'entrée à bobine mobile (uniquement pour le 640P)

Si votre plate-forme tournante utilise une cartouche à bobine mobile, raccordez les sorties à ce niveau (0.5-1mV, avec une charge de 100 ohm 220pF)

Supports d'entrée MM (magnétique mobile)

Si votre plate-forme tournante utilise une cartouche magnétique mobile, raccordez les sorties à ce niveau (3-5mV, avec une charge de 47k ohm 220pF)

Mise à la terre

Si la plate-forme tournante est équipée d'un câble à la terre séparé, raccordez-le ici. Cela fournit un blindage au bras et aux circuits sensibles de la plate-forme.

Commutateur de sélection du type de cartouche (uniquement pour le modèle 640P)

Placez ce commutateur sur le type de cartouche qui correspond à votre plateforme tournante. MM pour une cartouche magnétique mobile ou MC pour une cartouche à bobine mobile.

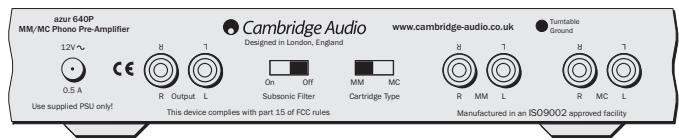

640P

Filtre subsonique (uniquement pour le modèle 640P)

Le filtre subsonique coupe le "ronronnement" à très faible fréquence, causé par les imperfections du vinyle, susceptibles d'altérer les performances de votre système.

Sorties de support

Utilisez des câbles de phonographie pour raccorder toute entrée de niveau de ligne sur votre amplificateur, celle que Aux.

Remarque: Ne pas raccorder à une entrée du niveau de phonographie.

Support du bloc d'alimentation

Une fois tous les raccordements à l'amplificateur et à la plate-forme tournante effectués, branchez le câble d'alimentation du bloc dans la prise appropriée du secteur. La DEL bleue située sur le panneau avant indique que l'appareil est sous tension. L'appareil est inconçu pour rester en permanence sous tension.

Note: Le 640p possède un relais de temporisation qui active les sorties de l'appareil après 15 secondes.

Remarque: N'utiliser qu'une alimentation électrique conforme.

Il n'y a pas de tension

Assurez-vous que le câble d'alimentation CA est correctement branché. Veillez à ce que la fiche soit entièrement insérée et que l'appareil soit sous tension.

Il n'y a pas de son

Assurez-vous que l'appareil est bien branché.

Vérifiez si votre plate-forme tournante est correctement raccordée.

Vérifiez si vos haut-parleurs sont correctement raccordés.

Contrôlez si tous les raccordements sont sûrs et si l'entrée sélectionnée de l'amplificateur est correcte.

Assurez-vous que c'est le bon type de cartouche qui a été sélectionné (MM ou MC)

Il n'y aeldom son sur un des canaux

Vérifiez si vos haut-parleurs sont correctement raccordés. Contrôlez si tous les raccordements sont sûrs.

On entend un fort bourdonnement ou un ronronnement

Veillez à ce qu'aucun raccordement ne soit desserré ou défectueux.

Assurez-vous que la plate-forme tournante ne soit pas située trop près de l'amplificateur.

Le volume est trop fort/bas

Vérifiez si le type de cartouche correspond bien au type d'entrée indiqué. Si une cartouche MC est raccordée via les entrées de MM, le volume est trop bas (et l'inverse). Remarquez qu'il est possible d'obtenir des cartouches MC de haut niveau qui soient conçues pour une entrée MM.

	540P	640P (MM)	640P (MC)
Consummation électrique maximale	5W	5W	5W
Gain @ 1kHz	39dB	39dB	55dB
Puissance nominale	300mV	300mV	300mV
Sensibilité pour puissance nominale	3,35mV	3,35mV	0,5mV
THD 20Hz-20kHz	<0,009%	<0,005%	<0,002%
Limites de courbe RIIA	<+/-0,65dB	<+/-0,3dB	<+/-0,3dB
	25Hz-20kHz	20Hz-50kHz	20Hz-50kHz
Signal au taux de bruit (utilise Audio Precision RIAA-1 avec des entrées à la terre)	>85dB	>86dB	>72dB
Diaphonie @ 20kHz	>76dB	>83dB	>69dB
Dimensions (HxIxP) mm	46x215x133	46x215x133	46x215x133
pouces	1,8x8,5x5,2	1,8x8,5x5,2	1,8x8,5x5,2
Poids kg	0,8	0,9	0,9
livres	1,8	2	2

Restriction de garantie

Cambridge Audio garantit ce produit libre de tout défaut de pièce et/ou de fabrication (sous réserve des conditions établies ci-dessous). Cambridge Audio réparera ou remplacera (le choix étant laissé à la libre appréciation de Cambridge Audio) ce produit ou toute pièce défectueuse s'y rapportant. La durée de la garantie peut varier d'un pays à l'autre. En cas d'hésitation, consultez votre distributeur et veillez à conserver la preuve de votre achat.

Pour bénéficier du service de la garantie, veuillez contacter le distributeur Cambridge Audio agréé chez qui vous avez acheté ce produit. Si votre distributeur n'est pas outillé pour assurer la réparation de votre produit Cambridge Audio, il peut renvoyer le produit à Cambridge Audio ou à un agent agréé.

Le produit devra être réexpédé dans son emballage d'origine ou dans un conditionnement qui assure un degré de protection équivalent. Pour bénéficier du service de la garantie, le produit doit être accompagné d'une preuve d'achat, sous la forme d'un contrat de vente ou d'une facture, afin de confirmer que la période de garantie est toujours valable.

Cette garantie n'est pas valable si (a) le numéro de série d'usine a été altéré ou effacé du produit ou (b) ce produit n'a pas été acheté après un distributeur Cambridge Audio agréé. Vous pouvez appeler Cambridge Audio ou voir distributeur local Cambridge Audio pour confirmer que vous avez fait l'acquisition d'un appareil Cambridge Audio dont le numéro de série n'a pas été altéré et/ou qui a été acheté après un distributeur agréé.

Cette garantie ne couvre pas les produits ayant subi un endommagement d'ordre esthétique ou suite à une catastrophe

naturelle, ou ayant subi abus, négligence, accident, utilisation incorrecte, utilisation commerciale ou dont une partie ou l'ensemble a subi des modifications. Cette garantie ne couvre pas les dommages causés par une utilisation, une installation ou une maintenance inappropriée, ni les produits qui ont été réparés par une personne étrangère à Cambridge Audio ou à l'équipe de ses distributeurs agréés, ou de ses agents habilités à assurer des travaux de garantie Cambridge Audio. Toute réparation non autorisée annulera les effets de la présente garantie. Cette garantie ne couvre pas les produits vendus AVEC TOUTES LES DEFAILLANCES.

LES REPARATIONS OU REMPLACEMENTS TELS QUE PREVUS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LA SOLUTION EXCLUSIVE DU CONSOMMATEUR. CAMBRIDGE AUDIO N'EST EN RIEN TENU RESPONSABLE DES EVENTUELS DOMMAGES ACCESSOIRES OU INDIRECTS SUBIS EN CAS DE VIOLATION DE Toute GARANTIE EXPRESSE OU TACITE RELATIVE A CE PRODUIT. SAUF INDICATIONS CONTRAIRES INTERDITES PAR LA LOI, CETTE GARANTIE EST EXCLUSIVE ET TIENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE ET TACITE Y COMPRIS, MAIS NON LIMITEE A, LA GARANTIE DE QUALITE MARCHANDE ET D'APTITUDE A L'EMPLOI PRATIQUE.

Certains pays, dont les États-Unis, n'autorisent pas l'exclusion ou la restriction des dommages accessoires ou indirects ou des garanties tacites, auquel cas les exclusions stipulées ci-dessus ne s'appliquent pas. Cette garantie vous donne des droits légaux spécifiques, mais vous pourriez avoir d'autres droits statutaires qui varient d'un état à l'autre ou d'un pays à l'autre.
