AZUR 540P - Préamplificateur phono CAMBRIDGE AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préamplificateur phono
Caractéristiques techniques principales	Compatible avec les cellules MM (Moving Magnet) et MC (Moving Coil)
Alimentation électrique	Alimentation secteur, 240V
Dimensions approximatives	215 x 70 x 300 mm
Poids	1.5 kg
Compatibilités	Compatible avec la plupart des platines vinyles
Fonctions principales	Amplification du signal phono, ajustement de la charge pour les cellules MC
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service client
Sécurité	Utiliser uniquement avec une alimentation compatible, éviter l'humidité
Informations générales utiles	Idéal pour les audiophiles souhaitant améliorer la qualité sonore de leur système audio

FOIRE AUX QUESTIONS - AZUR 540P CAMBRIDGE AUDIO

Quel type de phono préamplificateur est le Cambridge Audio Azur 540P ?

Le Cambridge Audio Azur 540P est un préamplificateur phono conçu pour les platines vinyles à entraînement par courroie et à entraînement direct, compatible avec les cellules à aimant mobile (MM).

Comment connecter le Cambridge Audio Azur 540P à mon amplificateur ?

Connectez la sortie du Cambridge Audio Azur 540P aux entrées phono de votre amplificateur en utilisant des câbles RCA. Assurez-vous que votre amplificateur est réglé sur la source correcte.

Le Cambridge Audio Azur 540P nécessite-t-il une alimentation externe ?

Non, le Cambridge Audio Azur 540P fonctionne avec une alimentation interne et ne nécessite pas d'alimentation externe.

Pourquoi n'entends-je pas de son après avoir connecté mon Azur 540P ?

Vérifiez que votre platine vinyle est correctement connectée et que la cellule est fonctionnelle. Assurez-vous également que votre amplificateur est réglé sur la bonne source et que le volume est suffisamment élevé.

Le Azur 540P peut-il être utilisé avec une cellule à bobine mobile (MC) ?

Non, le Cambridge Audio Azur 540P est conçu uniquement pour les cellules à aimant mobile (MM). Pour les cellules à bobine mobile (MC), un préamplificateur différent est nécessaire.

Y a-t-il des réglages à faire sur le Cambridge Audio Azur 540P ?

Le Cambridge Audio Azur 540P ne nécessite pas de réglages supplémentaires. Il est prêt à l'emploi dès sa connexion.

Comment dois-je entretenir mon Cambridge Audio Azur 540P ?

Gardez le préamplificateur dans un endroit propre et sec, évitez l'exposition à l'humidité et à la chaleur excessive. Pour le nettoyage, utilisez un chiffon doux et sec.

Le Cambridge Audio Azur 540P a-t-il une garantie ?

Oui, le Cambridge Audio Azur 540P est généralement livré avec une garantie de deux ans. Veuillez consulter votre revendeur pour les détails spécifiques de la garantie.

MODE D'EMPLOI AZUR 540P CAMBRIDGE AUDIO

Préamplificateur de phonographie

Mode d'emploi

Cambridge Audio

Nous vous remercions d'avoir acheté ce préamplificateur de phonographie de la série azur de Cambridge Audio. Il est le fruit de notre programme de recherche et de développement qui, depuis plus de trente ans, s'applique à produire en permanence des produits audio de haute qualité. Nous espérons que vous en apprécierez les résultats et passerez de nombreuses années d'écoute agréables.

Sa conception de haute qualité mais économique représenté un défi de taille. Proposer une performance de pointe avec un budget restreint est une chose, obtenir la même performance avec des fourchettes de prix serrées en est une autre, et requiert tout le savoir et l'expérience que Cambridge Audio apporte à la conception de ses produits. Nous croyons avoir réussi à créer un produit abordable de première classe.

Le modèle 540P propose un étage mobile magnétique tandis que le 640P est équipé d'étages mobiles magnétiques et de bobines acoustiques. Tous deux sont équipés de transistors discrets pour les étages d'entrée essentiels au lieu de circuits intégrés, plus classiques.

Leur conception doit pouvoir restituer un gain et une linéarité élevés, sans nécessiter de grandes sommes de contre-reactions pour obtenir la faible distorsion. Ces modèles utilisent également un étage de gain à sortie unique de "classe A", avec un correcteur RIAA passif audiophile.

Partout on retrouve des composants de haute qualité, tels que les résistances de couche qui comportent 1% de métal et les condensateurs de polypropylène à tolérances étroites.

Le modele 640P utilise des circuits d'amplification plus exotiques afin de fournir une distorsion et un bruit encore plus bas, ainsi qu'un étagé de gain plus élevé pour les cartouches à bobine mobile. En outre, il est équipé de condensateurs multi-paralleles afin d'obtenir la précision exceptionnelle RIIA de seulement 0.3dB jusqu'à 50kHz et d'un contrôle subsonique commutable.

A nous vous invitons à vous asseoir, à vous détendre et à passer un agréable moment d'écoute!

Matthew Bramble

Directeur technique

TABLE des matières

Introduction. 14

Informations importantes relatives à la sécurité. 15

Raccordements du panneau arrière. 16

Dépannage 18

Spécifications. 18

Restriction de garantie 19

Informations importantes relatives à la sécurité

Nous vous invitons à consacrer quelques instants à la lecture de ces remarques avant de procéder à l'installation de votre préamplificateur Azur. Vous pourrez ainsi tirer le meilleur profit des performances de l'appareil et prolonger sa durée de vie. Nous vous recommandons de suivre toutes les instructions, en tenant compte des avertissements, et de les conserver pour une utilisation ultérieure.

Il faut tenir l'appareil à l'écart de toute source de suintement et d'éclaboussure d'eau ou d'autres liquides. Aucun objet contenant un liquide, tel qu'un vase par exemple, ne doit être placé sur l'appareil. Si le cas se produit, éteindre immédiatement l'appareil, puis le débrancher du secteur et contacter le distributeur pour obtenir des conseils.

Ne pas laisser trainer le câble d'alimentation, afin d'éviter qu'il ne soit écrasé ou endommagé par d'autres appareils situés à proximité.

Les composants audio électronique ont une période de rodage d'environ une (en cas d'utilisation plusieurs heures par jour). Les nouveaux composants peuvent ainsi trouver leur mode de fonctionnement normal et les propriétés soniques sont améliorées.

Lorsque l'appareil n'est pas utilisé pendant une période prolongée, il est recommandé de le débrancher du secteur.

Lorsque vous nettoyez l'appareil, séchez le boîtier avec un chiffon humide non pelucheux. Ne pas utiliser de fluides nettoyants contenant de l'alcool, de l'ammoniaque ou des produits abrasifs. Ne pas vaporiser d'aerosol en direction ou à proximité de l'amplificateur.

Ces appareils ne peuvent pas être réparés par l'utilisateur. Vous ne devez donc jamais tenter de démonter ou de reconstruire l'appareil en cas de problème. Il pourrait se produire une décharge électrique grave si les générées précautions n'étaient pas suivies. En cas de problème ou de panne, veuillez prendre contact avec ce représentant.

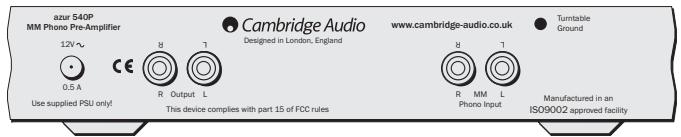

Raccordements du panneau arrière

540P

Supports d'entrée à bobine mobile (uniquement pour le 640P)

Si vous plate-forme tournante utilise une cartouche à bobine mobile, raccordez les sorties à ce niveau (0.5-1mV, avec une charge de 100 ohm 220pF)

Supports d'entrée MM (magnétique mobile)

Si votre plate-forme tournante utilise une cartouche magnétique mobile, raccordez les sorties à ce niveau (3-5mV, avec une charge de 47k ohm 220pF)

Mise à la terre

Si la plate-forme tournante est équipée d'un câble à la terre séparé, raccordez-le ici. Cela fournit un blindage au bras et aux circuits sensibles de la plate-forme.

Commutateur de sélection du type de cartouche (uniquement pour le modèle 640P)

Placez ce commutateur sur le type de cartouche qui correspond à votre plate-forme tournante. MM pour une cartouche magnétique mobile ou MC pour une cartouche à bobine mobile.

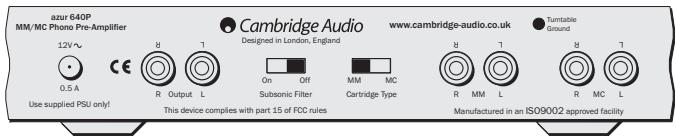

640P

Filtre subsonique (uniquement pour le modèle 640P)

Le filtre subsonique coupe le "ronronnement" à très faible fréquence, causé par les imperfections du vinyle, susceptibles d'altérer les performances de votre système.

Supports de sortie

Utilisez des câbles de phonographie pour raccorder toute entrée de niveau de ligne sur votre amplificateur, telle que Aux.

Remarque: Ne pas raccorder à une entrée du niveau de phonographie.

Support du bloc d'alimentation

Une fois tous les raccordements à l'amplificateur et à la plate-forme tournante effectués, branche le câble d'alimentation du bloc dans la prise appropriée du secteur. La DEL bleue située sur le panneau avant indique que l'appareil est sous tension. L'appareil est inconçu pour rester en permanence sous tension.

Note: le 640p possède un relais de temporisation qui active les sorties de l'appareil après 15 secondes.

Remarque: N'utiliser qu'une alimentation électrique conforme.

540P

640P

Il n'y a pas de tension

Assurez-vous que le câble d'alimentation CA est correctement branché. Veillez à ce que la fiche soit entièrement insérée et que l'appareil soit sous tension.

Il n'y a pas de son

Assurez-vous que l'appareil est bien branché.

Vérifiez si votre plate-forme tournante est correctement raccordée.

Vérifiez si vos haut-parleurs sont correctement raccordés.

Contrôlez si tous les raccordements sont sûrs et si l'entrée sélectionnée de l'amplificateur est correcte.

Assurez-vous que c'est le bon type de cartouche qui a été sélectionné (MM ou MC)

Il n'y aeldom son sur un des canaux

Vérifiez si vos haut-parleurs sont correctement raccordés.

Contrôlez si tous les raccordements sont sûrs.

On entend un fort bourdonnement ou un ronronnement

Vérifiez si la plate-forme tournante ou si le bras de lecture ne

connaisent pas un problème au niveau du conducteur de terre.

Veillez à ce qu'aucun raccordement ne soit desserré ou défectueux.

Assurez-vous que la plate-forme tournante ne soit pas située trop près de l'amplificateur.

Le volume est trop fort/bas

Vérifiez si le type de cartouche correspond bien au type d'entrée indiqué. Si une cartouche MC est raccordée via les entrées de MM, le volume est trop bas (et l'inverse). Remarquez qu'il est possible d'obtenir des cartouches MC de haut niveau qui soient conçues pour une entrée MM.

	540P	640P (MM)	640P (MC)
Consommation électrique maximale	5W	5W	5W
Gain @ 1kHz	39dB	39dB	55dB
Puisance nominale	300mV	300mV	300mV
Sensibilité pour puissance nominale	3,35mV	3,35mV	0,5mV
THD 20Hz-20kHz	<0,009%	<0,005%	<0,002%
Limites de courbe RIIA	<+/-0,65dB	<+/-0,3dB	<+/-0,3dB
	25Hz-20kHz	20Hz-50kHz	20Hz-50kHz
Signal au taux de bruit (utilise Audio Precision RIAA-1 avec des entrées à la terre)	>85dB	>86dB	>72dB
Diaphonie @ 20kHz	>76dB	>83dB	>69dB
Dimensions (HxIxP) mm	46x215x133	46x215x133	46x215x133
pouces	1,8x8,5x5,2	1,8x8,5x5,2	1,8x8,5x5,2
Poids kg	0,8	0,9	0,9
livres	1,8	2	2

Restriction de garantie

Cambridge Audio garantit ce produit libre de tout défaut de pièce et/ou de fabrication (sous réserve des conditions établies ci-dessous). Cambridge Audio réparera ou remplacera (le choix étant laissé à la libre appréciation de Cambridge Audio) ce produit ou toute pièce défectueuse s'y rapportant. La durée de la garantie peut varier d'un pays à l'autre. En cas d'hésitation, consultez votre distributeur et veillez à conserver la preuve de votre achat.

Pour bénéficier du service de la garantie, veuillez contacter le distributeur Cambridge Audio agréé chez qui vous avez acheté ce produit. Si votre distributeur n'est pas outillé pour assurer la réparation de votre produit Cambridge Audio, il peut renvoyer le produit à Cambridge Audio ou à un agent agréé.

Le produit devra être réexpédé dans son emballage d'origine ou dans un conditionnement qui assure un degré de protection équivalent. Pour bénéficier du service de la garantie, le produit doit être accompagné d'une preuve d'achat, sous la forme d'un contrat de vente ou d'une facture, afin de confirmer que la période de garantie est toujours valable.

Cette garantie n'est pas valable si (a) le numéro de série d'usine a été altéré ou effacé du produit ou (b) ce produit n'a pas été acheté auprès d'un distributeur Cambridge Audio agréé. Vous pouvez appeler Cambridge Audio ou votre distributeur local Cambridge Audio pour confirmer que vous avez fait l'acquisition d'un appareil Cambridge Audio dont le numéro de série n'a pas été altéré et/ou qui a été acheté auprès d'un distributeur agréé.

Cette garantie ne couvre pas les produits ayant subi un endommagement d'ordre esthétique ou suite à une catastrophe

naturelle, ou ayant subi abus, négligence, accident, utilisation incorrecte, utilisation commerciale ou dont une partie ou l'ensemble a subi des modifications. Cette garantie ne couvre pas les dommages causés par une utilisation, une installation ou une maintenance inappropriée, ni les produits qui ont été réparés par une personne étrangère à Cambridge Audio ou à l'équipe de ses distributeurs agréés, ou de ses agents habilités à assurer des travaux de garantie Cambridge Audio. Toute réparation non autorisée annulera les effets de la présente garantie. Cette garantie ne couvre pas les produits vendus AVEC TOUTES LES DEFAILLANCES.

LES REPARATIONS OU REMPLACEMENTS TELS QUE PREVUS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LA SOLUTION EXCLUSIVE DU CONSOMMATEUR. CAMBRIDGE AUDIO N'EST EN RIEN TENU RESPONSABLE DES EVENTUELS DOMMAGES ACCESSOIRES OU INDIRECTS SUBIS EN CAS DE VIOLATION DE Toute GARANTIE EXPRESSE OU TACITE RELATIVE A CE PRODUIT. SAUF INDICATIONS CONTRAIRES INTERDITES PAR LA LOI, CETTE GARANTIE EST EXCLUSIVE ET TIENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE ET TACITE Y COMPRIS, MAIS NON LIMITEE A, LA GARANTIE DE QUALITE MARCHANDE ET D'APTITUDE A L'EMPLOI PRATIQUE.

Certains pays, dont les États-Unis, n'autorisent pas l'exclusion ou la restriction des dommages accessoires ou indirects ou des garanties tacites, auquel cas les exclusions stipulées ci-dessus ne s'appliquent pas. Cette garantie vous donne des droits légaux spécifiques, mais vous pourriez avoir d'autres droits statutaires qui varient d'un état à l'autre ou d'un pays à l'autre.
