VAL 6 - Chauffage mobile industriel SOVELOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage mobile industriel
Marque	SOVELOR
Modèle	VAL 6
Puissance thermique	40 kW
Combustible	Kérosène ou pétrole domestique
Capacité du réservoir	40 litres
Alimentation électrique	230 V / 50 Hz monophasé
Puissance électrique absorbée	65 W
Système d'allumage	Transformateur haute tension 15 000 V
Pression de la pompe	7 bars (7 kg/cm²)
Gicleur	1 gal/h (3,78 l/h), cône creux 80°
Contrôle de flamme	Cellule photoélectrique, pré-ventilation 5 s, post-ventilation 180 s
Niveau sonore	69 dB(A)
Matériau de la chambre de combustion	Isolation spéciale par fibres céramiques
Poids net à vide	53 kg environ
Plage de température d'utilisation	-20°C à +40°C
Taux de renouvellement d'air requis	1 m³/min
Distance de sécurité aux matériaux combustibles	2,5 m minimum tout autour
Entretien périodique	Remplacement du filtre fuel (3 fois/an), vidange réservoir, remplacement gicleur, nettoyage cellule photoélectrique
Pièces détachées	Disponibles (liste détaillée dans la notice)
Fonctions principales	Chauffage par infrarouge, inclinaison verticale, rotation horizontale, raccordement thermostat d'ambiance optionnel

FOIRE AUX QUESTIONS - VAL 6 SOVELOR

Quel type de combustible utiliser avec le SOVELOR VAL 6 ?

Utilisez uniquement du fioul domestique de bonne qualité ou du kérosène. Le pétrole lampant est toléré s'il est de bonne qualité. Ne jamais utiliser d'essence.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne en 230 V monophasé 50 Hz. Une tension inférieure à 210 V peut endommager l'électronique.

Comment démarrer l'appareil pour la première fois ?

Branchez l'appareil, mettez l'interrupteur sur ON. Une fumée peut apparaître lors de la première utilisation (évaporation d'humidité et d'huile anticorrosive), elle disparaît après 30 secondes. Ne débranchez pas avant l'arrêt complet.

Que faire si le ventilateur ne démarre pas ?

Vérifiez le câble d'alimentation, les branchements, le fusible (1,6 A) et la tension. Si nécessaire, utilisez un câble plus gros ou moins long.

À quelle fréquence faut-il remplacer le filtre à fuel ?

Il est conseillé de remplacer le filtre fuel au moins 3 fois par an. Suivez la procédure décrite dans la notice.

Puis-je utiliser l'appareil à l'intérieur ?

Oui, dans un local aéré avec un taux de renouvellement d'air frais de 1 m³/minute, ou en plein air. Respectez les réglementations en vigueur.

Quelle est la distance de sécurité à respecter autour de l'appareil ?

Maintenez une distance minimale de 2,5 mètres devant, derrière et sur les côtés de l'appareil pour tout produit combustible, enfant ou animal domestique.

Comment purger la pompe à fuel ?

Retirez la vis de purge de la pompe, mettez l'appareil en route jusqu'à ce que le fuel jaillisse, puis remettez la vis.

Que faire en cas de fumée noire ou d'odeur ?

Cela indique une mauvaise combustion. Réglez l'entrée d'air et utilisez un combustible de bonne qualité.

Où trouver les pièces détachées d'origine ?

Utilisez uniquement des pièces d'origine SOVELOR. La notice contient une liste détaillée des pièces avec leurs codes. Contactez votre revendeur agréé.

MODE D'EMPLOI VAL 6 SOVELOR

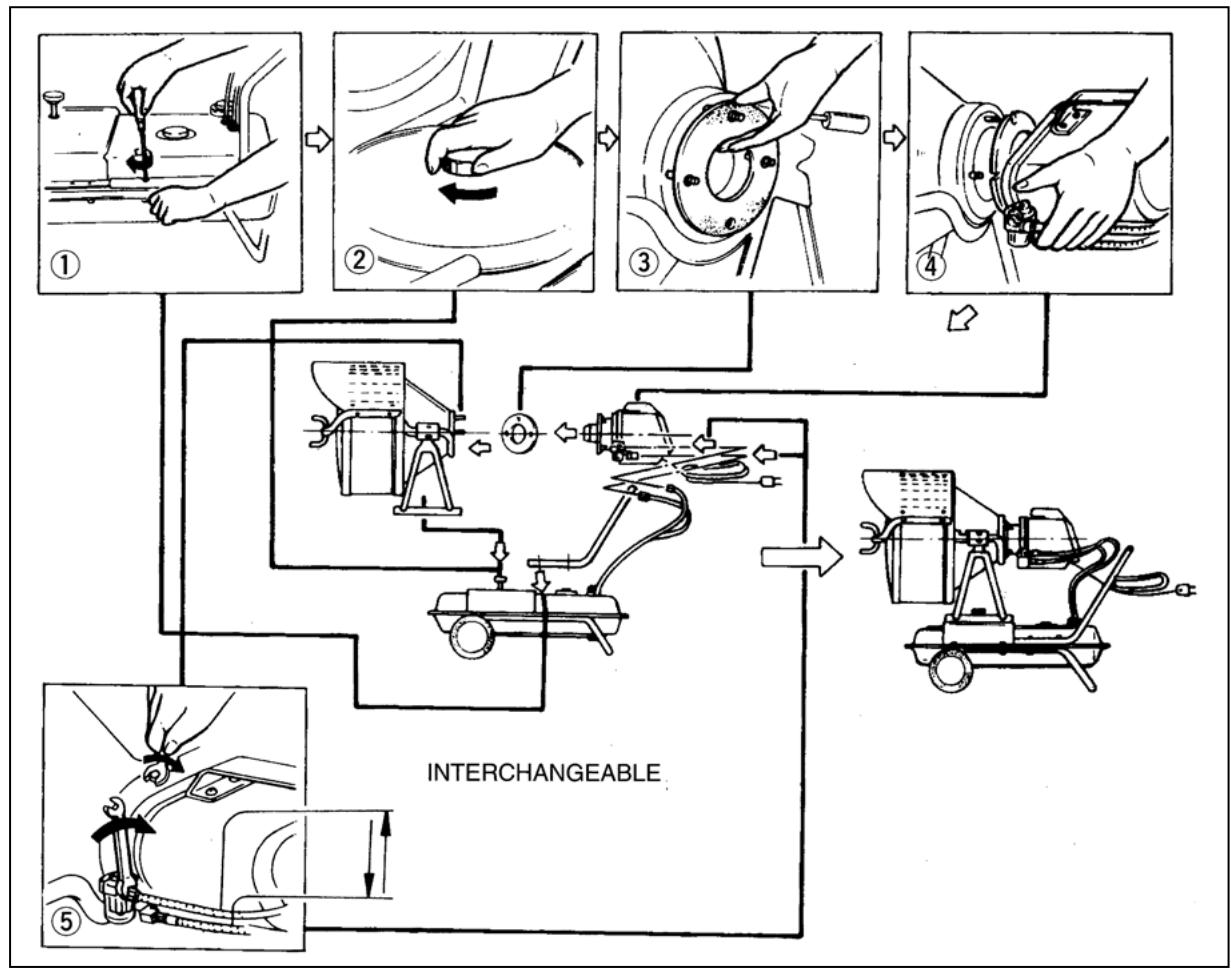

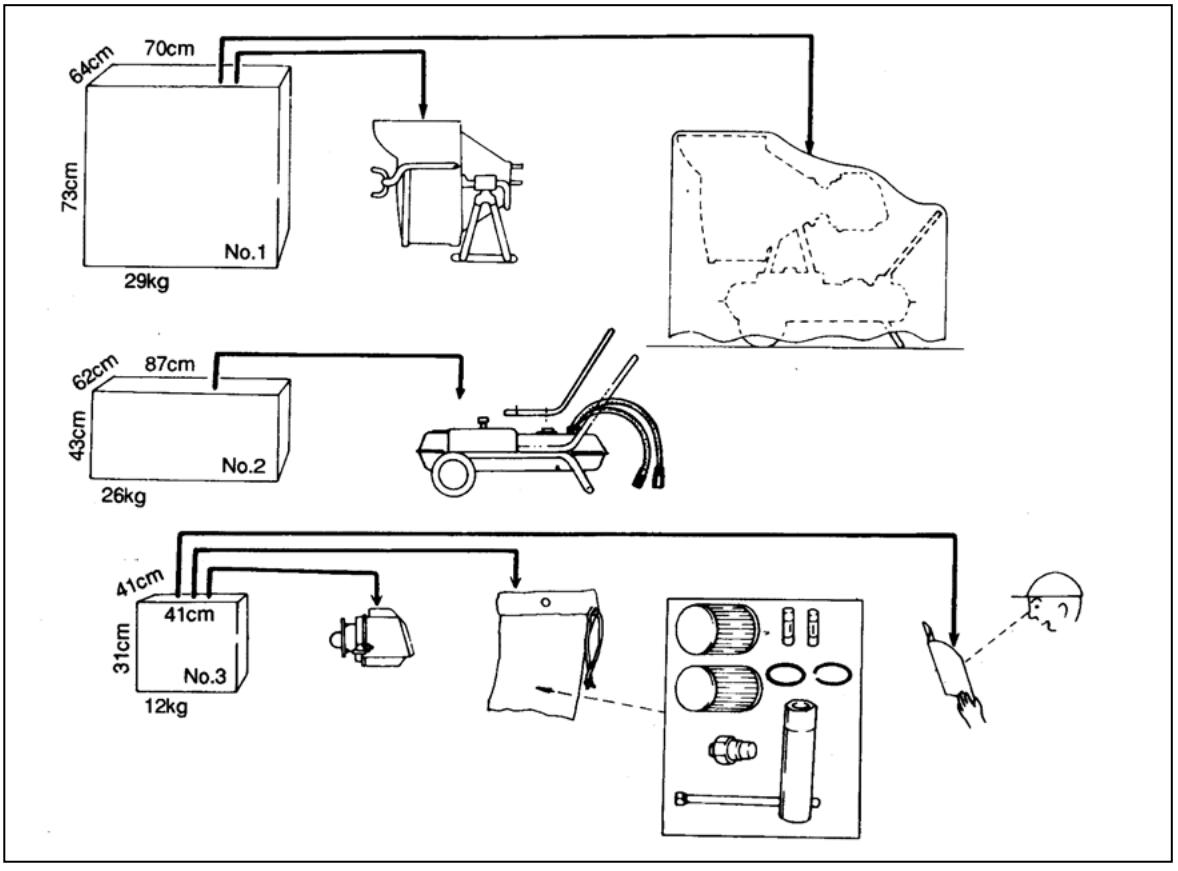

Réception (emballages et contenus), Assemblage 5

Conseils d'utilisation et fonctionnement. page 6

Diagramme de fonctionnement. page 7

Angle d'inclinaison et rotation. page 7

Contrôle automatique de la température (thermostat d'ambiance optionnel)...... pages 8

Prise (fuite) d'air. page 9

Entretien & Maintenance.. pages 9,10,11

Filtre fuel... page 9

Remplacement du filtre fuel. page 10

Réservoir... page 10

Remplacement du gicleur... page 10

Nettoyage de la cellule photoélectrique... page 11

Remplacement du fusible... page 11

Liste des pannes possibles... page 12

Caractéristiques techniques.. page 12

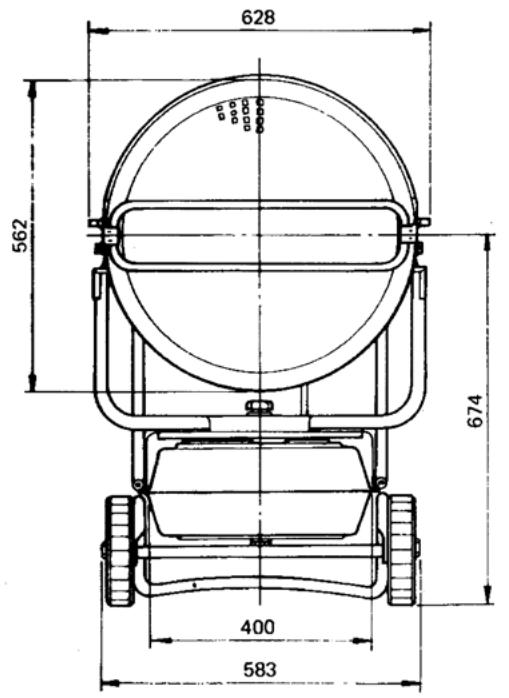

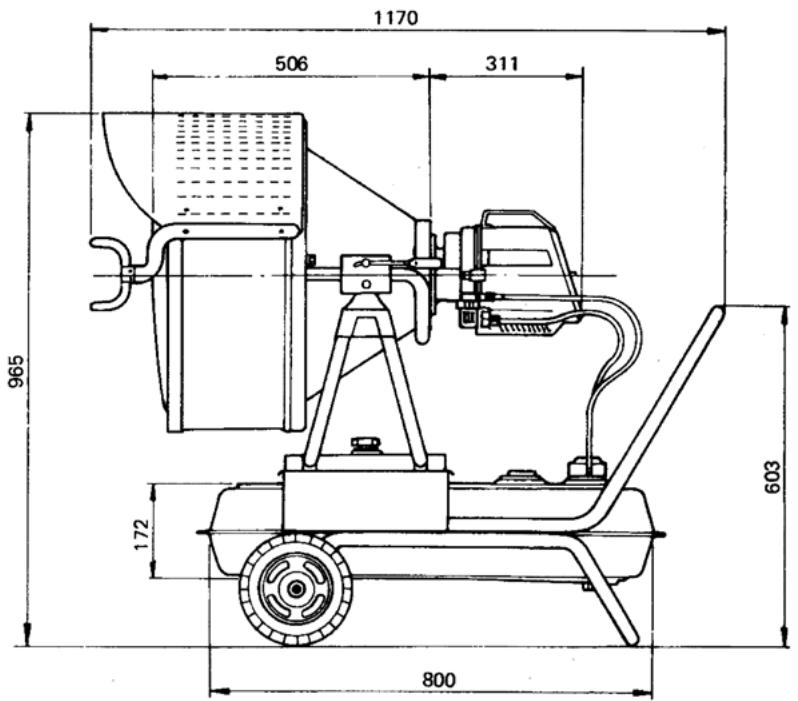

Dimensions. page 13

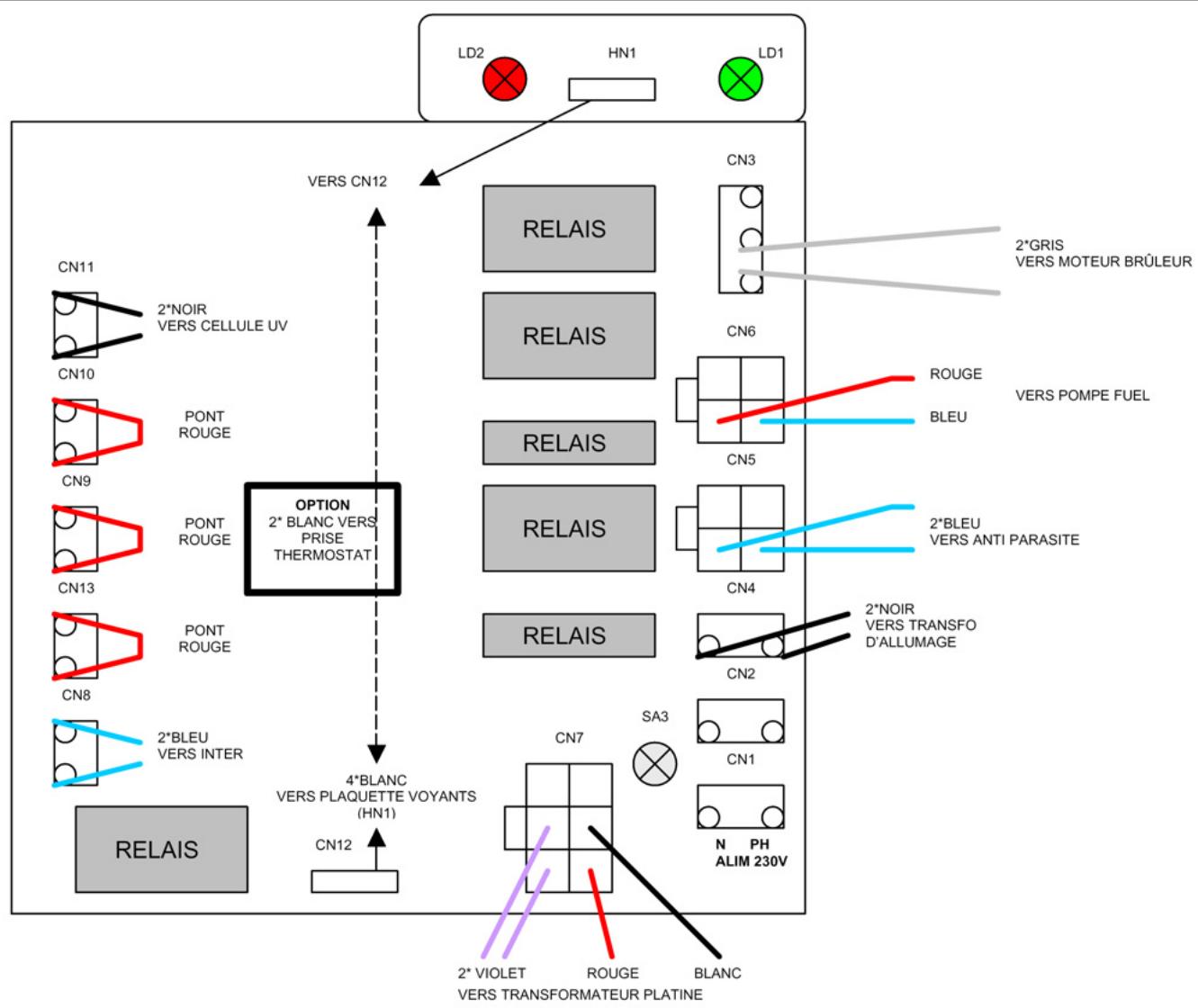

Scheme 13

Tableau de réglage. page 14 Val 6/2

Vue éclatée et références de pièces détachées. pages 15 à 19

Brûleur... type EP6 JA(S). page 15, 16, 17

Réservoir... page 18

Chambre de combustion.... page 19

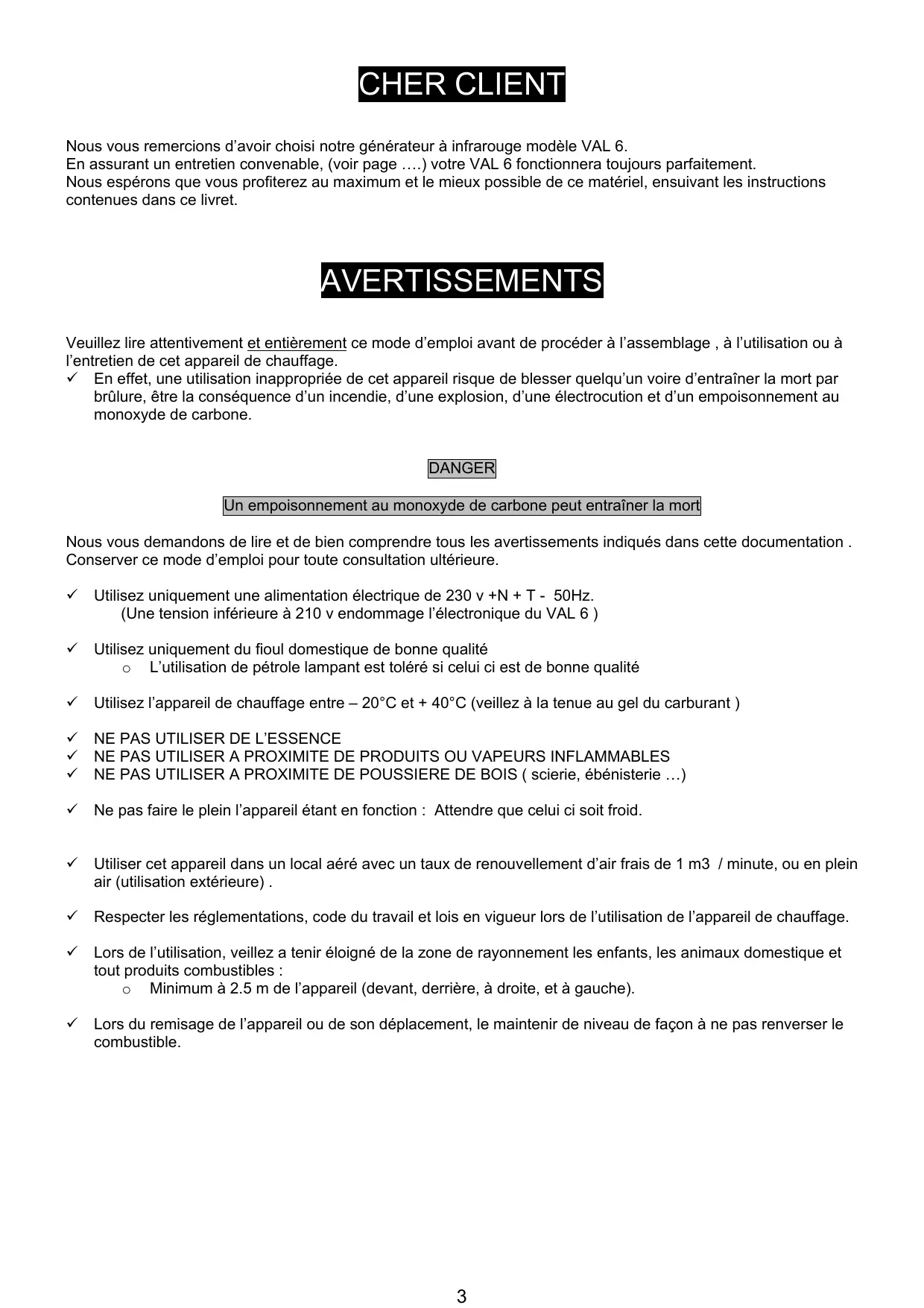

Nos vous remercions d'avoir choisi notre générateur à infrarouge modèle VAL 6.

En assurant un entretien convenable, (voir page....) assurez-vous que le VAL 6 fonctionnera tous les jours parfaitement.

Nous espérons que vous profiterez au maximum et le dernier possible de ce matériel, suivant les instructions continues dans ce livre.

Avertissements

Veuillez lire attentivement et entièrement ce mode d'emploi avant de procéder à l'assemblage, à l'utilisation ou à l'entretien de cet appareil de chauffage.

En effet, une utilisation inappropriée de cet appareil risque de blesser quelqu'un, voire d'entraîner la mort par brûture, être la conséquence d'un incendie, d'une explosion, d'une électrocution et d'un empoisonnement au monoxyde de carbone.

Un empoisonnement au monoxyde de carbone peut entraîner la mort

Nous vous demandons de lire et de bien comprendre tous les avertissements indiqués dans cette documentation. Conserver ce mode d'emploi pour toute consultation ultérieure.

Utilisez uniquement une alimentation électrique de 230 v +N + T - 50Hz. (Unetensioninférieurea210vendommagelelectroniqueduVAL6) Utilisez uniquement du fioul domestique de bonne qualité L'utilisation de petrole lampant est toléré si celui ci est de bonne qualité Utilisez l'appareil de chauffage entre - 20°C et + 40°C (veillez à la tenue au gel du carburant ) NE PAS UTILISER DE L'ESSENCE ✓ NE PAS UTILISER A PROXIMATE DE PRODUITS OU VAPEURS INFLAMMABLES NE PAS UTILISER A PROXIMATE DE POUSSIÈRE DE BOIS (scierie, ébénisterie...) Ne pas faire le plein l'appareil étant en fonction : Attendre que celui ci soit froid. Utiliser cet apparéil dans un local aéré avec un taux de renouvellement d'air frais de 1 m3 / minute, ou en plein air (utilisation extérieure). Respecter les reglementations, code du travail et lois en vigueur lors de l'utilisation de l'appareil de chauffage. Lors de l'utilisation, veillez a tener éloigné de la zone de rayonnement les enfants, les animaux domestique et tout produits combustibles : Minimum à 2.5 m de l'appareil (devant, derrière, à droite, et à gauche). Lors du remisage de l'appareil ou de son déplacement, le maintainir de niveau de façon à ne pas renverser le combustible.

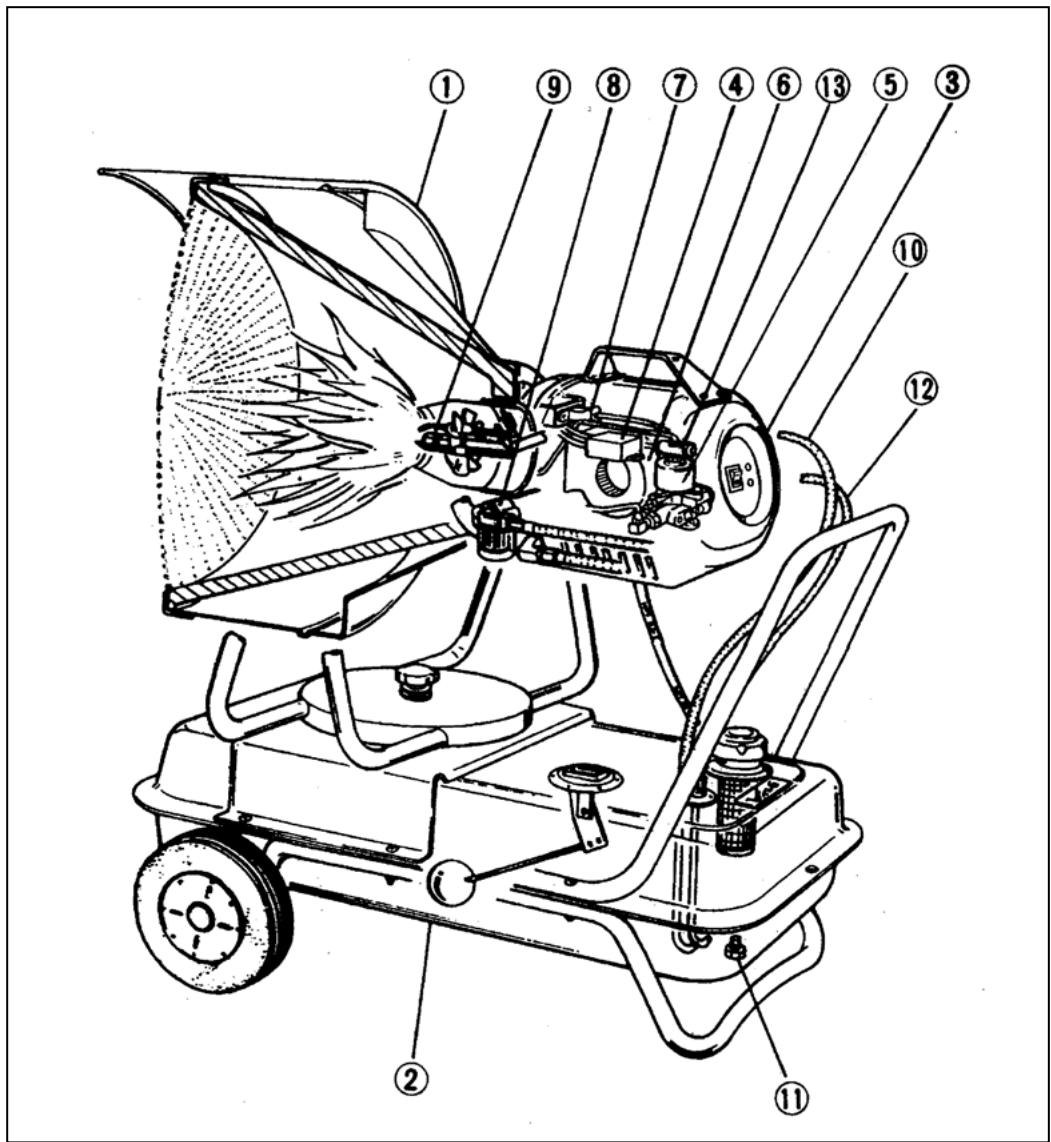

1- Chambre de combustion 2- Réservoir 3- Brûleur 4- Transformateur haute tension 5- Pompe fuel 6- Ventilateur (moteur du brûleur) 7- Cellule photoélectrique de contrôle de flamme 8- Filtre à fuel 9- Gicleur 10- Tuyau d'alimentation 11- Vis de vidange 12- Tuyau de retour fuel 13- Valve automatique (soupape)

Conseils d'utilisation

Le VAL 6 a été conçu pour être utilisé au sol ou sur un plancher. Nous dégageons notre responsabilité sur les dommages pouvant résulter d'une utilisation non conforme aux avertissements page 2 et recommandations suivantes :

Ne pas utiliser le VAL 6 en séparant le brûleur du réservoir, Ne pas utiliser le VAL 6 en le suspendant dans des lieux élevés. Un mauvais taux de renouvellement d'air frais (1m3/minute) peut entraîner une mauvaise combustion et encrasser l'appareil. Ne pas débrancher la prise de courant avant l'arrêt total de l'appareil (post-ventilation)

1ÈRE utilisation :

La fumée s'échappant lors de la première mise en service est due à l'évaporation de l'humidité dans les matériaux, et en particulier dans la chambre de combustion, ainsi qu'à l'huile anti-corrosive qui protège l'appareil durant le transport. Au bout de 30 secondes de fonctionnement, la fumée disparaît. Nous rappelons qu'il est conseillé très fermement de ne pas débrancher la prise de courant avant d'avoir mis l'interrupteur OFF en position d'arrêt pour bien faire la post-ventilation. Le voyant de contrôle de fonctionnement doit rester allumé.

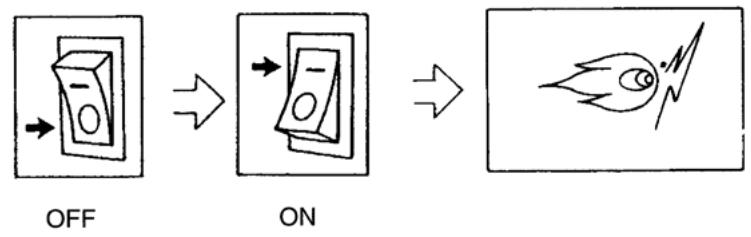

Fonctionnement

Si l'air ne sort pas 30 secondes après, le témoin de Rate d'allumage s'allumera et l'opération s'arrête.

Eteignez puis rallumez. Si nécessaire, recommencez jusqu'à ce que l'allumage se fasse.

5 cycles maxi, ensuite voir page;

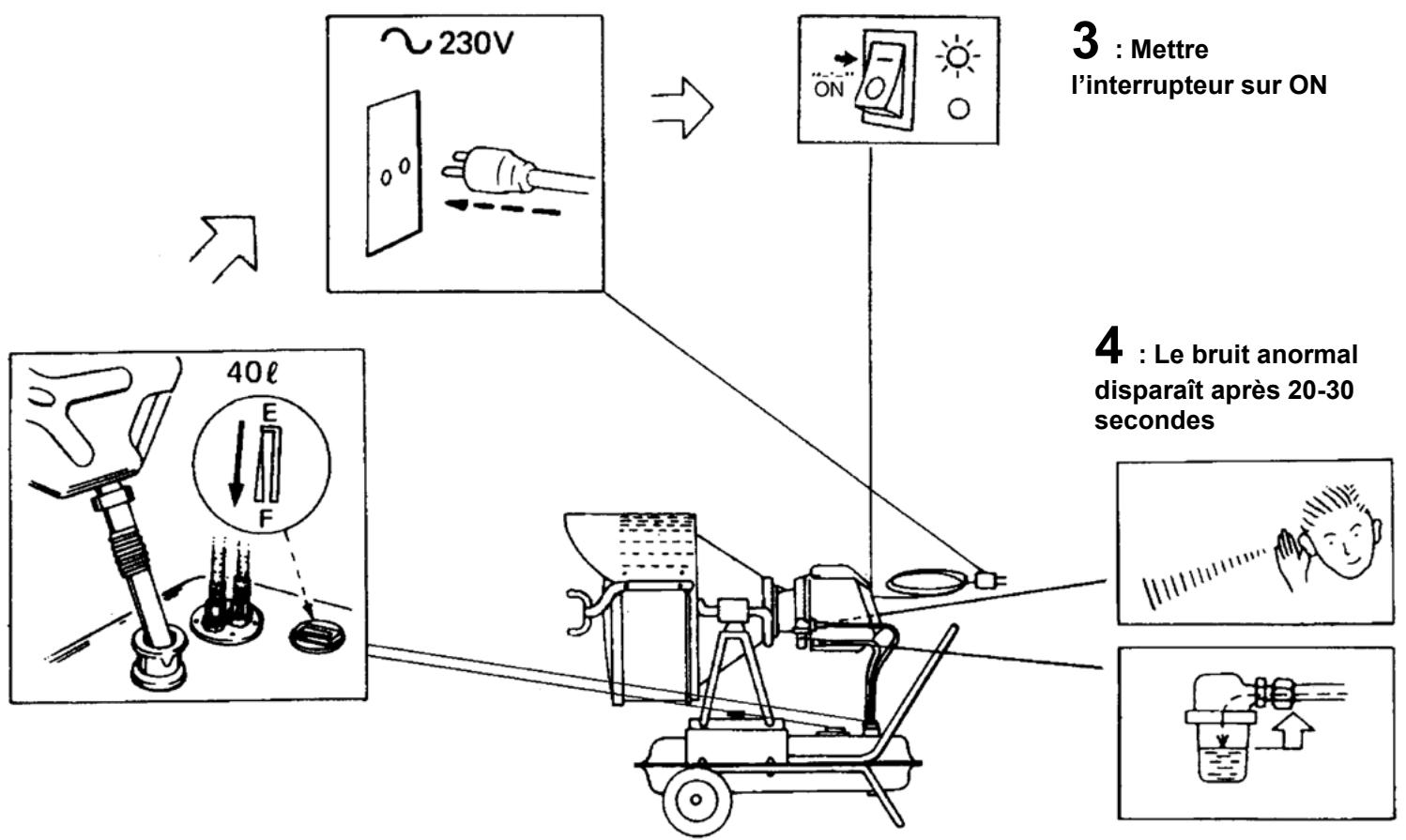

Purge et 1er démarrage

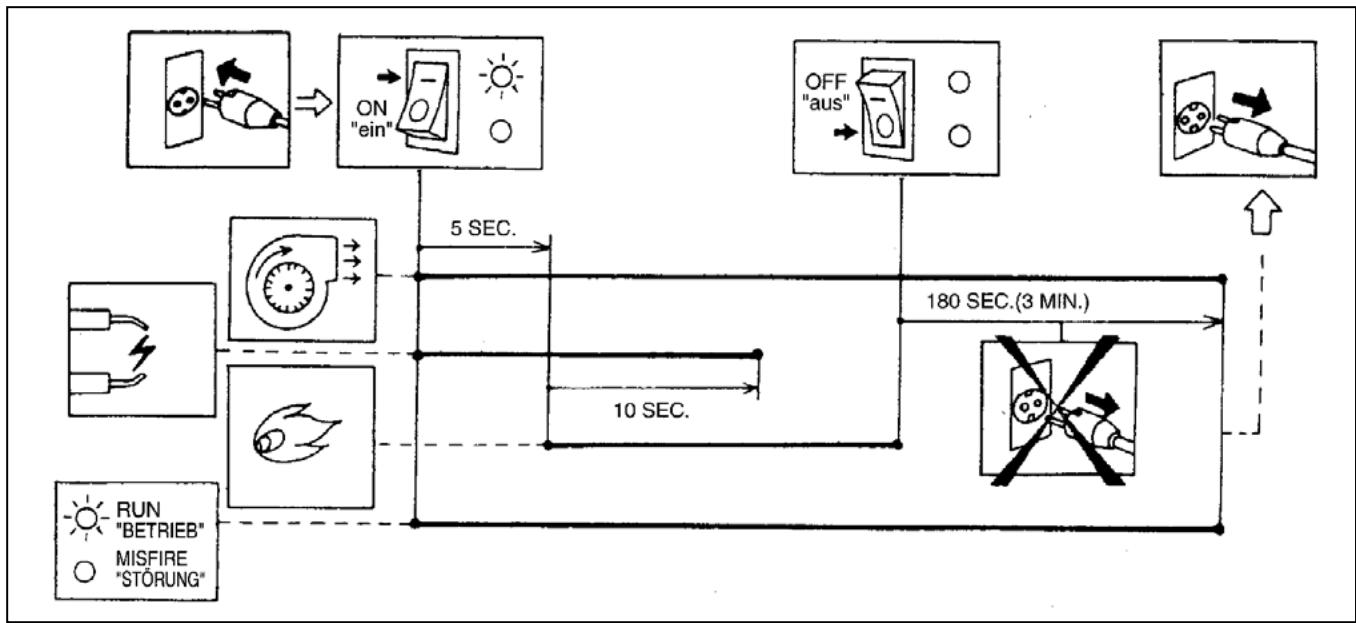

Diagramme de fonctionnement

• N'enlevez pas le fil électrique de la prise de courant avant que le ventilateur soit arrêté et que le témoin lumineux soit éteint.

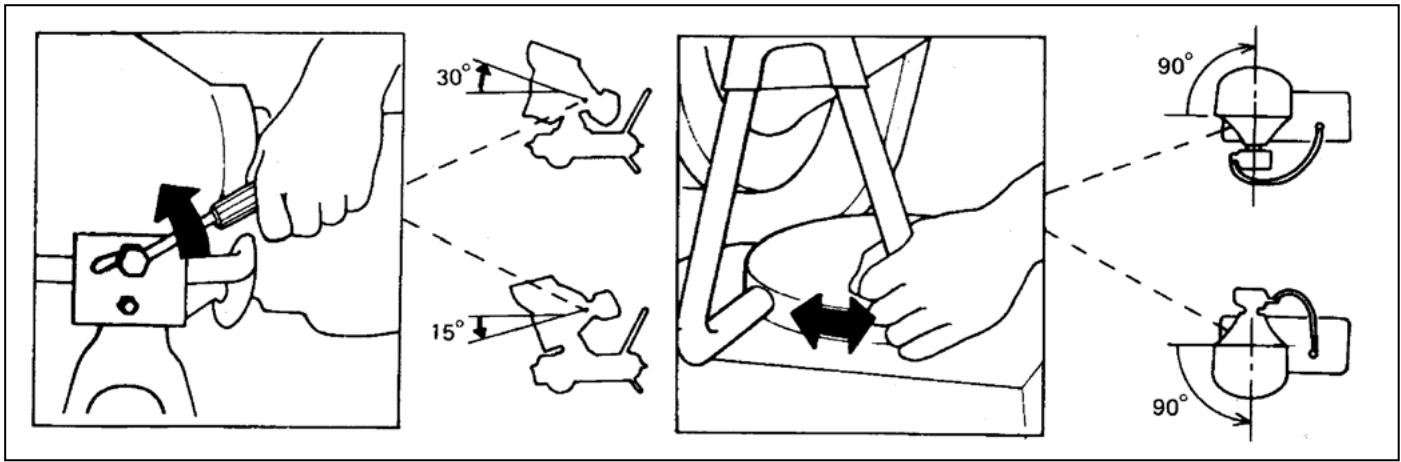

Angle d'inclinaison et rotation

• Réglage de l'inclinaison verticale

Réglage de la rotation horizontale

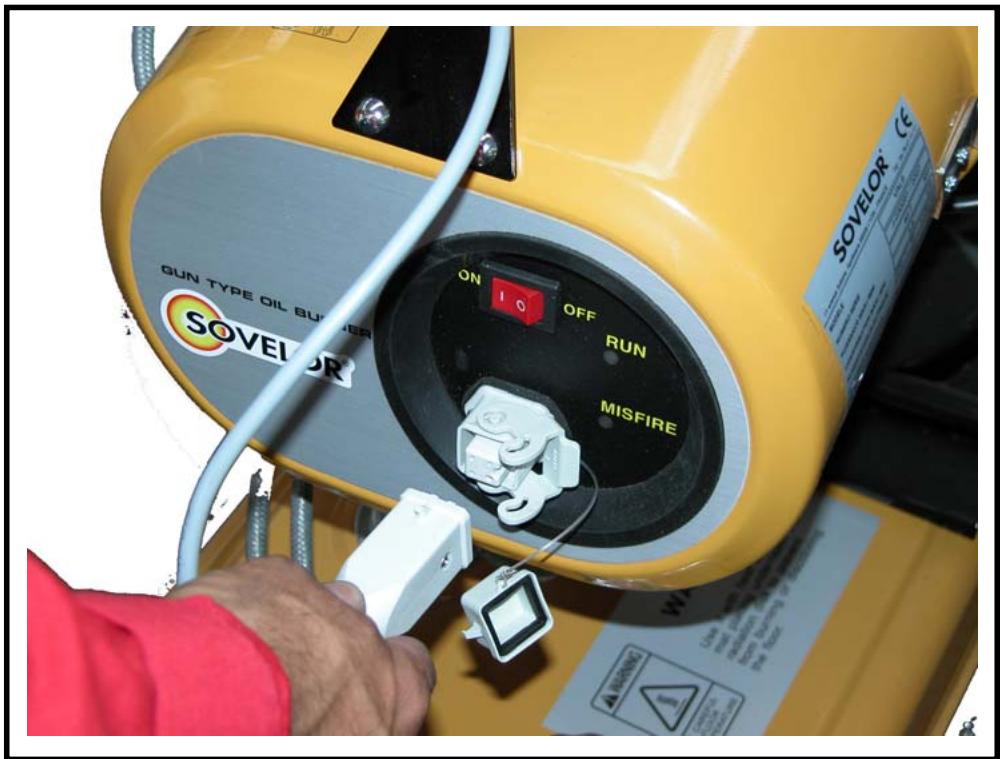

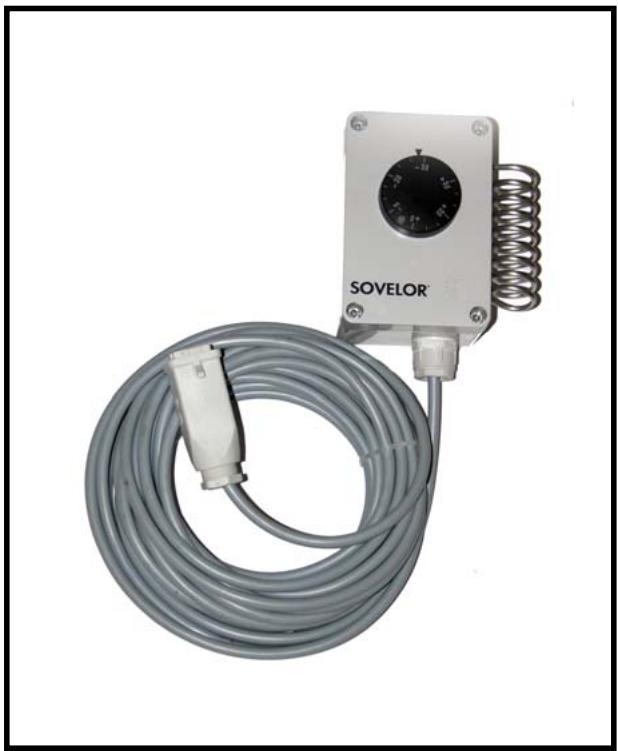

Raccordement d'un thermostat d'ambiance

Raccordement sur fiche

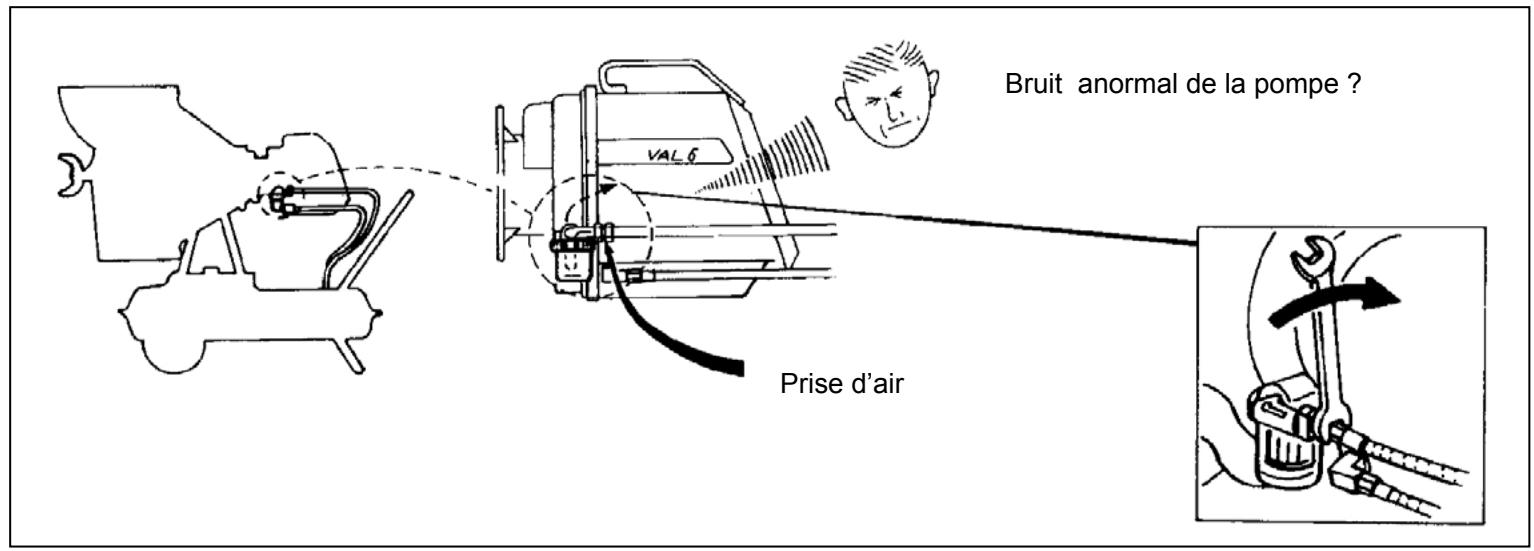

Prise d'air

Si la pompe aspire de l'air pendant le

fonctionnement, il y aura un bruit anomal et

la flamme deviendra instable ou pourra

même s'éteindre.

Dans ce cas, éteignez le VAL 6

Remédier à la prise (fuite) d'air :

• Réservoir vide. Tuyau ou joint sur l'aspiration plus étanche.

Rallumez.

Entretien & maintenance

L'utilisation de pièces détachées d'origine SOVELOR est obligatoire

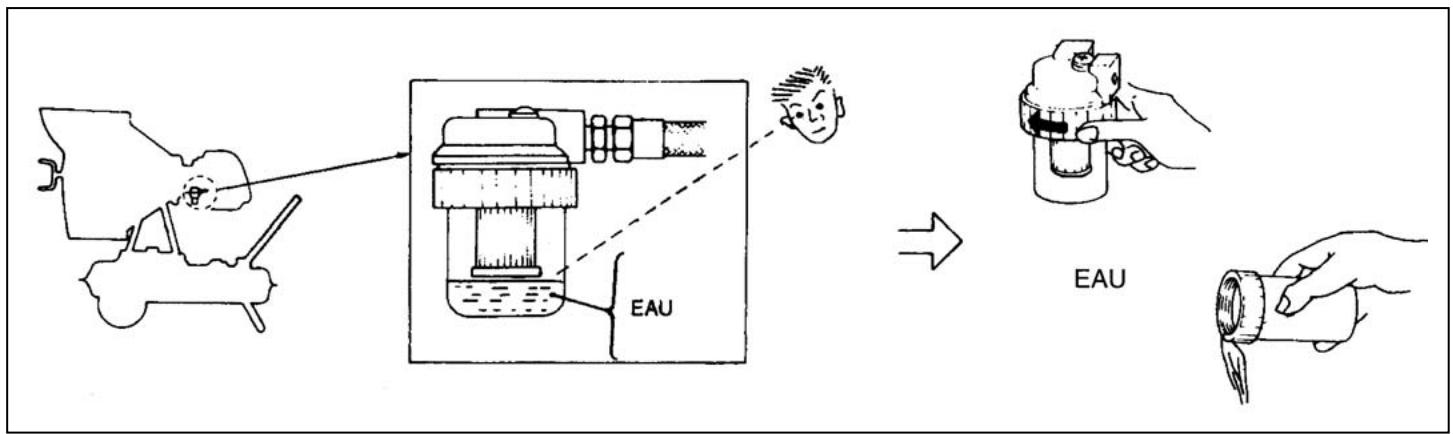

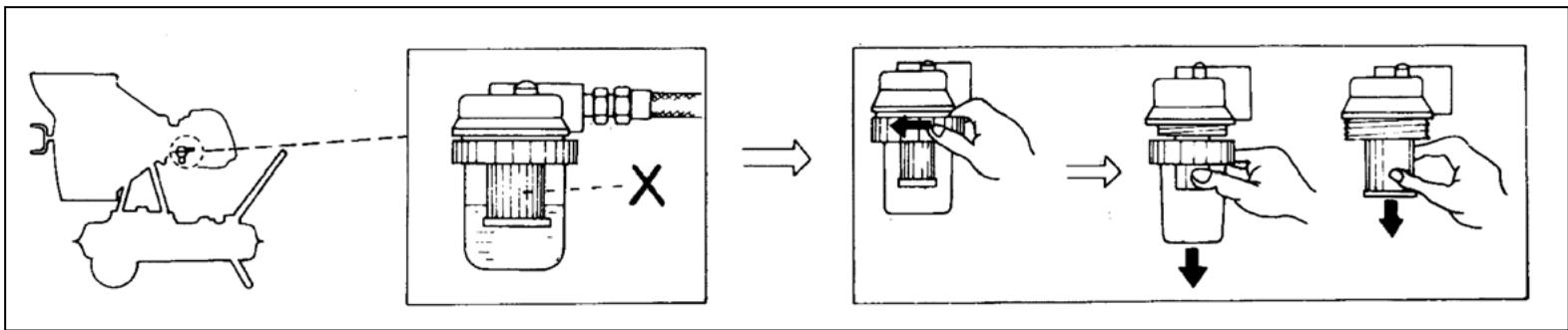

Filtrefuel

Si l'eau s'est introduite dans la cuve du filtre, vidanger l'eau.

Entretien & maintenance (suite...)

Remplacement du filtre fuel (il est conseillé de remplacer le filtre fuel au moins 3 fois par an)

Si le filtre fuel est obstrué, procéder à son remplacement.

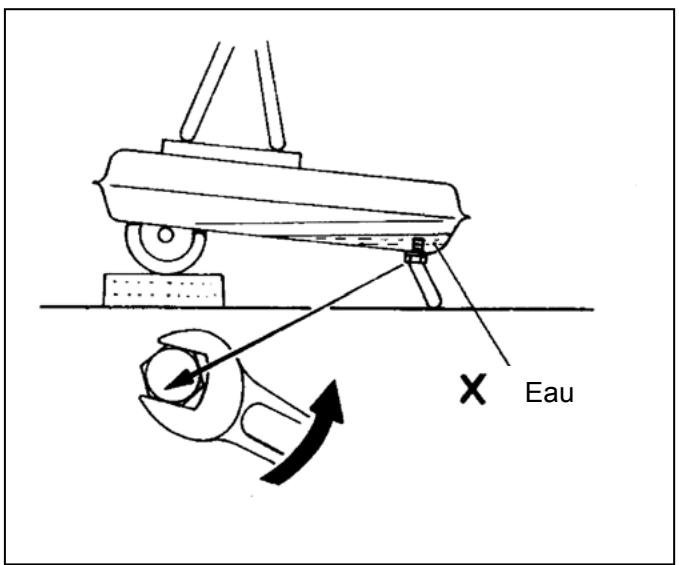

Réservoir

Vidanger l'eau contenue dans le fond du réservoir.

Gicleur

Si le gicleur est obstrué, procéder à son remplacement grâce à la clé fournie avec l'appareil (aucun démontage n'est nécessaire).

Entretien & maintenance (suite...)

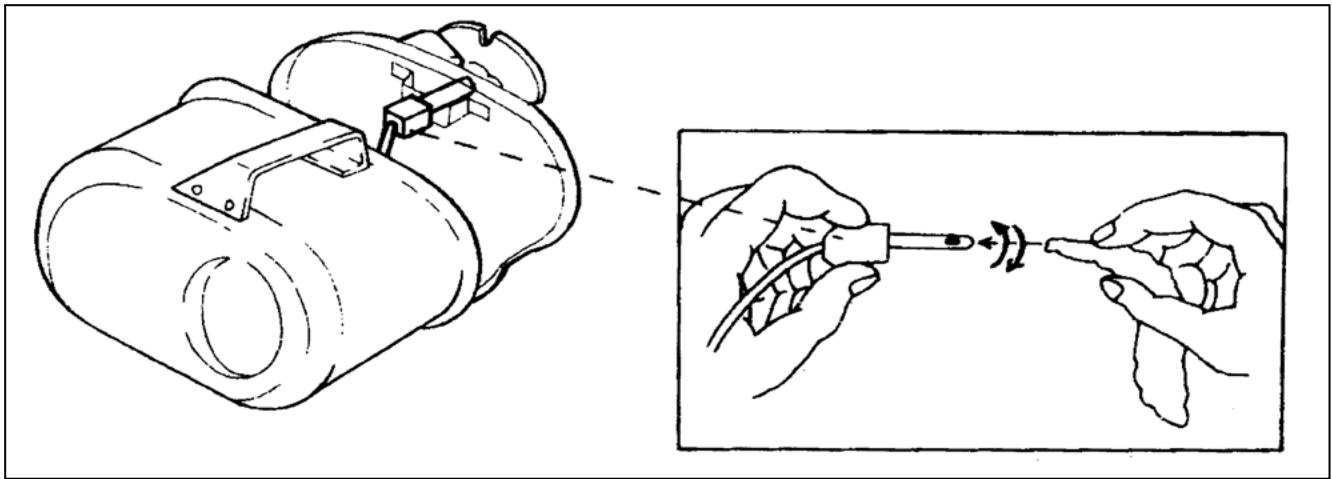

Nettoyage de la cellule

Retirer la cellule de son support, et la nettoyer avec un chiffon doux, sec et propre.

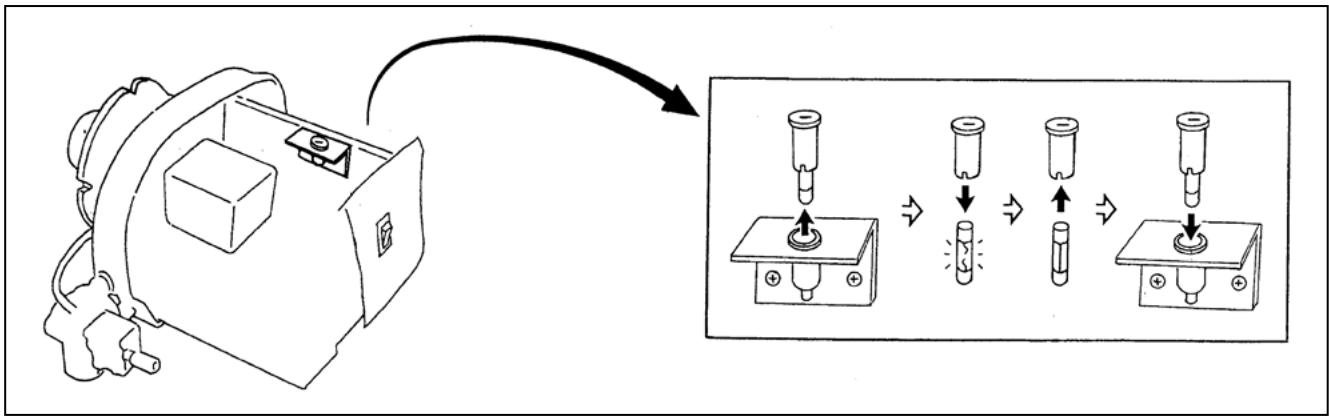

Remplacement d'un fusible

Une trop forte intensité de courant dans le système électrique fait fondre le fusible qui protège l'appareil. Vérifiez la cause de cet incident et replacez le fusible fondu par un neuf.

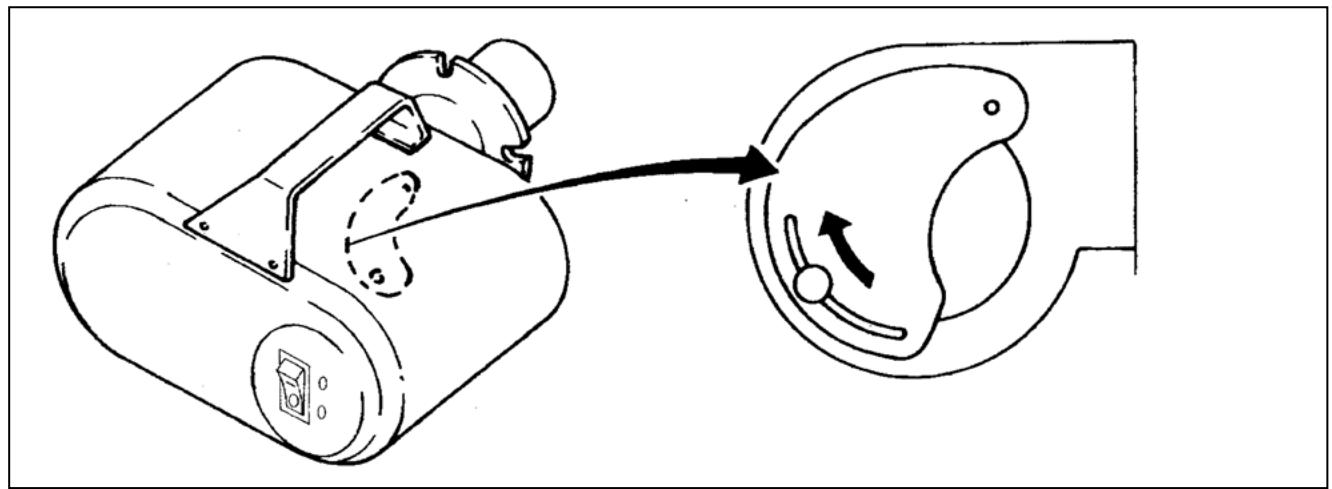

Réglage de l'air comburant

SYMPTOMES	CAUSES	MESURES
Le ventilateur ne démarre pas lorsqu'on branche l'appareil.	Défaut dans le cable de branchement. Branchment défectueux. Fusible grillé. Voltage insuffisant.	Localiser et réparer la partie de cable endommagée. Remplacer ou réparer ce branchement. Fusible remplaced par un nouveau. Utiliser un cable d'alimentation plus gros ou moins long.
Le ventilateur démarre mais l'allumage ne se fait pas. Le disque du générateur ne devient pas incandescent.	Réservoir vide. Gicleur obstrué. Filtre obstrué. Carburant de mauvaise qualité.	Remplir le réservoir. Nettoyer ou changer le giclure. Nettoyer ou changer filtre. Vérifier la qualité du carburant et replacer le kerosène.
Odeur et fumée noire. Flamme instable.	Mauvaise combustion. Carburant de mauvaise qualité.	Regler l'entrée d'air. Utiliser carburant de bonne qualité
L'allumage est suivi d'une mauvaise combustion puis arrêt.	L'oeil électrique a besoin d'être nettoyé.	Nettoyer la cellule ou la replacer.
Bruit anormal à la pompe électromagnétique.	Raccordement des tuyaux a une fuite d'air. Reservoir vide.	Vérifier et desserrer les raccords et le filtre. Remplir le réservoir.

En cas d'incident autre que ceux décrits ci-dessus, mettez-vous s'il vous plaît en rapport avec nos représentants et distributeurs.

Caractéristiques techniques

PUISSANCE	40kW
COMBUSTIBLE	KEROSENE OU PETROLE
CONTENANCE DU RESERVOIR	40LITRES
TENSION ELEC TRIQUE	230V/50HZ MONO
PUISSANCE ELECTRIQUE ABSORBEE	65W
CONTROL DE FLAMME	PREVENTILATION 5 SECONDS POSTVENTILATION 180 SECONDS
SECURITE	PAR CELLULE PHOTO-ELECTRIQUE FUSIBLE 1.6 AMPERES
SYSTEME DE COMBUSTION	BRULEUR FUEL A HAUTE PRESSION
SYSTEME D'ALLUMAGE	PAR TRANSFORMATEUR HAUTE TENSION 15.000 VOLTS
PRESSION DE LA POMPE	7kg/cm²(7bars) (686 k Pa)
NIVEAU DE BRUIT	69dB(A)
GICLEUR	1gal/h(3.78l/h) CONE CREUX 80°
MATIERE DE LA CHAMBRE DE COMBUSTION	ISOLATION SPECIAL PAR FIBRES DE CERAMIQUES
POIDS NET A VIDE	53kgs ENVIRON

Ces spécifications sont susceptibles d'être modifiées sans préavis en vue de perfectionner nos appareils.

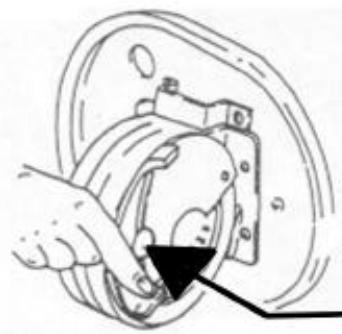

Ventilateur de combustion :

volet d'air 7

repere 7

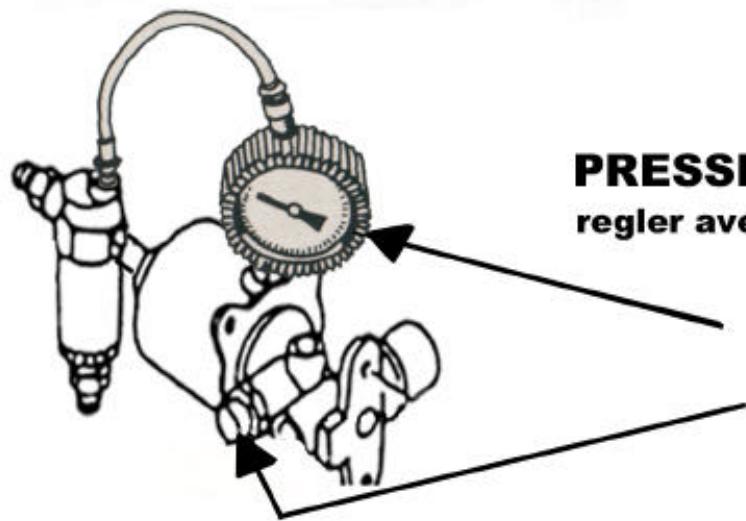

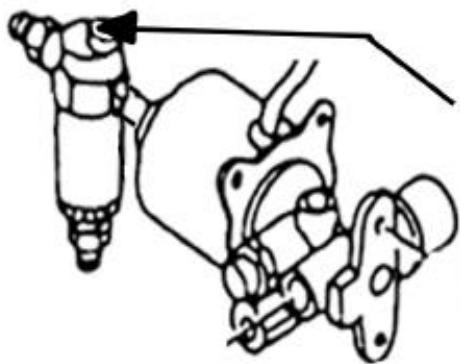

Pression de POMPE FUEL:

Régler avec 1 manomètre la pression à 7 BAR

7 BAR

VIS DE REGLAGE PRESSION DE POMPE

PURGE de la POMPE pour amorcage

Enlever la vis de purge et mettre en route jusqu'à ce que le fuel jaillisse puis remettre la vis.

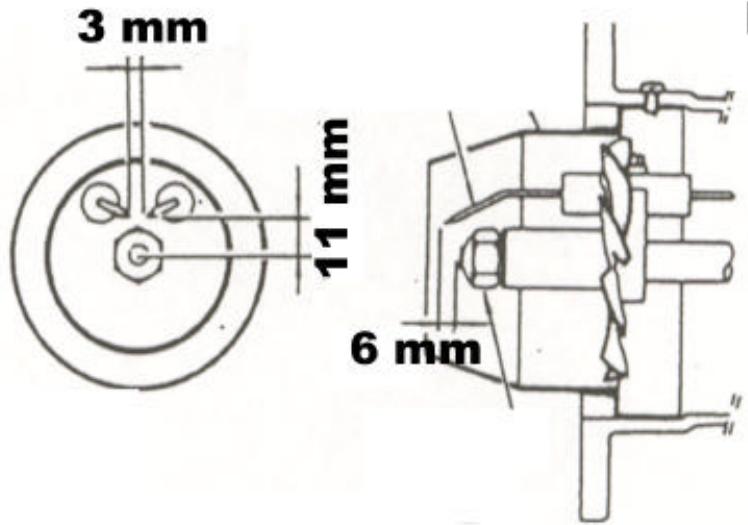

Reglage des electrodes

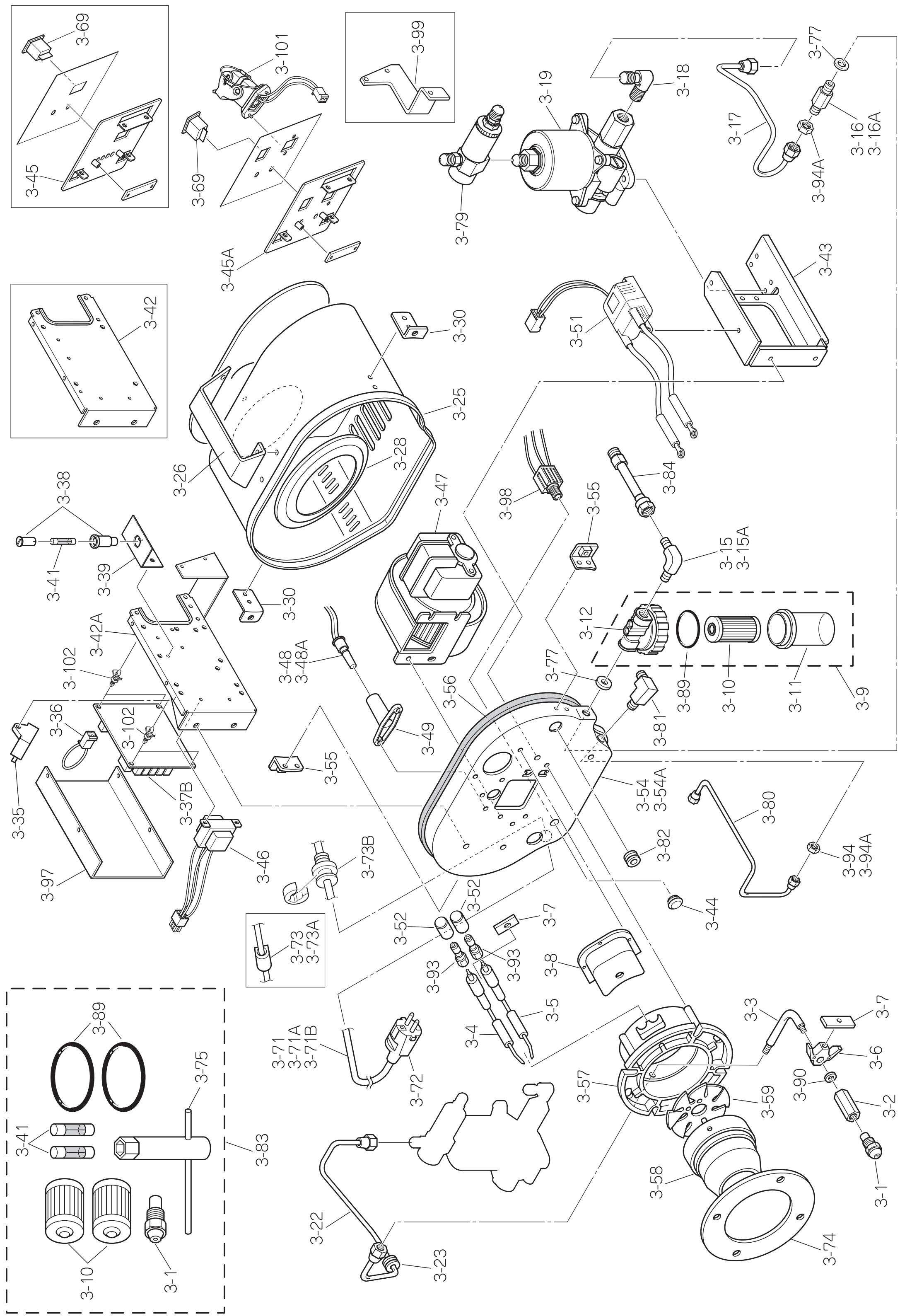

PART NO.	DESIGNATION EP6A, KBE1JA	CODE NO.	Q'TY /SET	REMARQUES
3	BRULEUR	248780	1	pour EP6A/6JA
3A	BURNER ASSEMBLY	503061-01001	1	Pour KBE1JA
3-1	GICLEUR	210220 003-1	1
3-2	SUPPORT GICLEUR	210220 003-2	1
3-3	COUDE DE LIAISON GICLEUR	210220 003-3	1
3-4	ELECTRODE DROITE	210220 003-4	1	INCLU 3-93
3-5	ELECTRODE GAUCHE	210220 003-5	1	INCLU 3-93
3-6	SUPPORT ELECTRODE	210220 003-6	1
3-7	PATTE DE FIXATION ELECTRODES	210220 003-7	2
3-8	CACHE ELECTRODE	210220 003-8	1
3-9	FILTRE FUEL COMPLET	210210 003-9	1	INCLU 3-10,3-11,3-12 & 3-89
3-10	CARTOUCHE FILTRE	210210 03-10	1
3-11	CUVE DE FILTRE FUEL	210210 03-11	1	L=56mm
3-12	CORPS DE FILTRE	210210 03-12	1	INCLUDE RING NUT
3-15	COUDE M/M ENTRE FILTRE FUEL	210210 03-15	1
3-16	RACCORD M/M SORTIE FILTRE	210210 03-16	1
3-17	CANALISTION FUEL	502802 02009	1	SORTIE FILTRE / ENTREE POMPE
3-18	COUDE M/M ENTREE POMPE	502042 01025	1
3-19	POMPE FUEL	50305 201A04	1	Raccordement par connecteur sur CN 6
3-22	CANALISATION FUEL	502802 02010	1
3-23	PROTECTION CAOUTCHOUÇ	210220 03-25	1
3-25	CAPOT BRULEUR	210210 03-25	1
3-26	POIGNEE CAPOT BRULEUR	210220 03-28	1
3-28	JOINT DE PANNEAU CDE CAPOT	213005 03-65	1
3-30	PATTE DE FIXATION CAPOT	210210 03-30	2
3-35	CONDENSATEUR 1μF	502912 01021	1
3-36	SHUNT / CONNECTEUR CN...	502492 03047	3
3-37	PLATINE ELECTRONIQUE	50321 204005	1	Raccordement par connecteurs
3-38	PORTE FUSIBLE	502912 01004	1
3-39	SUPPORT DE PORTE FUSIBLE	502912 01018	1
3-41	FUSIBLE 1.6 A	502912 01006	1
3-42	CHASSIS TOLE SUPPORT PLATINE	222150 30015	1
3-43	CHASSIS TOLE SUPPORT PLATINE	213005 03-48	1
3-44	BOUCHON PLASIQUE DE TH	502912 01014	1	9, FOR EP6A
3-45	PANNEAU FRONTAL DE CDE	502912 01007	1
3-46	TRANSFORMATEUR lere ALLURE	502912 01002	1	Raccordement sur CN 7
3-47	MOTEUR DE VENTILATEUR	502912 01009	1	Raccordement sur CN 3
3-48	CELLULE PHOTOELECTRIQUE	502622 02030	1	Raccordement sur CN 11
3-49	SUPPORT DE CELLULE	502622 02029	1
3-51	TRANSFORMATEUR ALLUMAGE	502912 01003	1	Raccordement sur CN 4
3-52	EMBOUT ISOLANT	502912 01016	2	Raccordement ELECTRODES
3-54	CARTER BRULEUR	502802 0200A	1
3-55	PATTE DE FIXATION CAPOT	210210 03-55	2
3-56	JOINT CAPOT BRULEUR	210220 03-54	1
3-57	BRIDE BRULEUR	210220 03-55	1
3-58	CANON BRULEUR	210220 03-56	1
3-59	ACCROCHE FLAMME	210220 03-57	1
3-69	INTERRUPTEUR MARCHE / ARRET	502911 01002	1
3-71	CABLE D'ALIMENTATION	503032 01005	1	INCLUDE 3-72 & 3-73
3-72	PRISE D'ALIMENTATION	502332 01005	1
3-73	PRESSE ETOUPE	502212 A2028	1
3-74	JOINT DE BRIDE BRULEUR	210220 03-66	1
3-75	CLE GICLEUR	210220 03-68	1	Inclus dans 3-83
3-77	JOINT ETANCHÈITE	210220 03-45	2
3-79	SOUPAPE - VALVE DE PURGE	210620 03-67	1
3-80	CANALISATION RETOUR FUEL	502912 01013	1	entre SOUPAPE / COUDE
3-81	COUDE M/M RETOUR FUEL	213005 03-60	1	entre COUDE / FLEXIBLE
3-82	PROTECTION CAOUTCHOUC	210210 03-82	1
3-83	KIT ENTRETIEN :	503052 03-83	1
3-84	TUBE DE LIAISON CHROME	210210 03-84	1
3-89	JOINT TORIQUE	210210 03-13	1	2 joints Inclus dans 3-83
3-90	JOINT ETANCHÈ. support GICLEUR	213005 003-6	1
3-93	CONNECTEUR ELECTRODES	210210 03-93	2
3-94	ECROU FIXATION COUDE 3-81	213005 03-58	1
3-97	COUVERCLE EN TOLE / PLATINE	222150 30013	1
3-98	PRISE JACK FEMILLE (thermostat)	503062 01002	1	FOR KBE1JA/EP6JA
3-99	SUPPORT TOLE DE PANNEAU Av	213005 03-72	1
3-101	CONNECTEUR THERMOSTAT	503062 01007	1
3-102	SUPPORT PLATINE	502291 04005	4

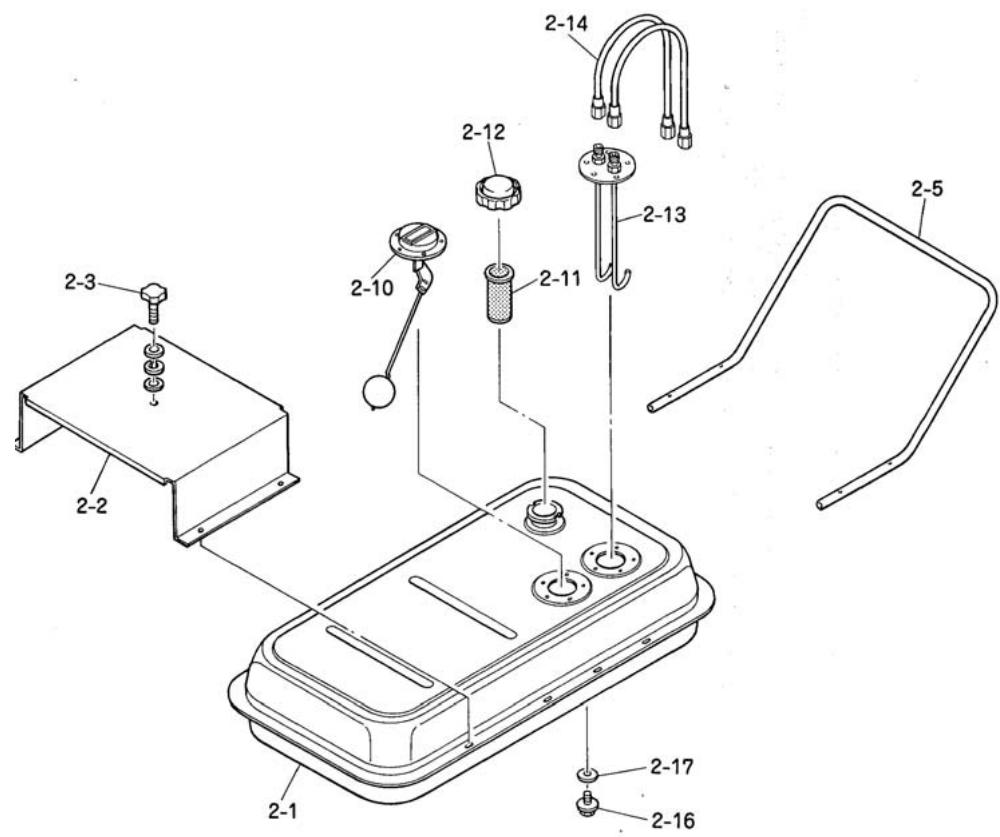

PART NO.	DESIGNATION POUR TOUS LES MODELES	CODE NO.	Q'TY /SET	REMARQUES

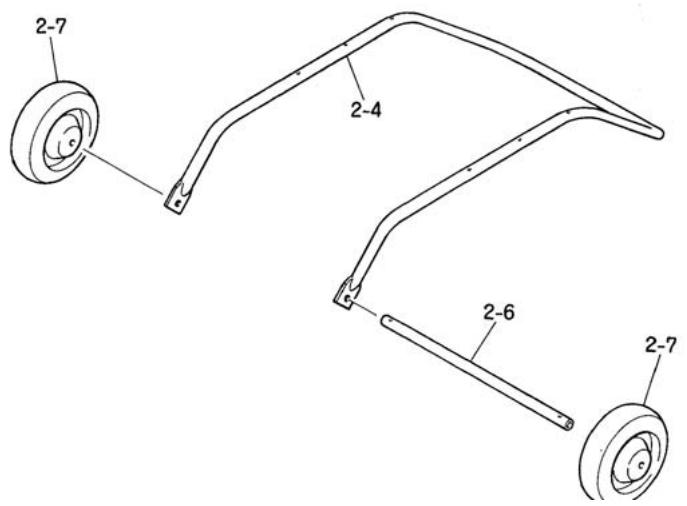

2	RESERVOIR COMPLET		1
2-1	RESERVOIR NU	210220 002-1	1
2-2	EMBASE DE SUPPORT rotatif	210220 002-2	1
2-3	MANETTE DE SERRAGE	210220 002-3	1	pour support rotatif
2-4	BRANCARD SUPPORT réservoir	210220 002-4	1
2-5	GUIDON	210220 002-5	1
2-6	AXE DE ROUES	210220 002-6	1
2-7	ROUE	502012 04006	2
2-10	JAUGE CARBURANT	210220 02-10	1
2-11	FILTRE DE REMPLISSAGE	210220 02-11	1
2-12	BOUCHON DE RESEROIR	210220 02-12	1
2-13	TUBE PLOUDEUR ASPIRATION	213005 02-13	1
2-14	FLEXIBLES Aspiration / Retour	210220 02-14	2
2-16	BOUCHON DE VIDANGE	502312 04020	1
2-17	JOINT DE BOUCHON	502312 04021	1

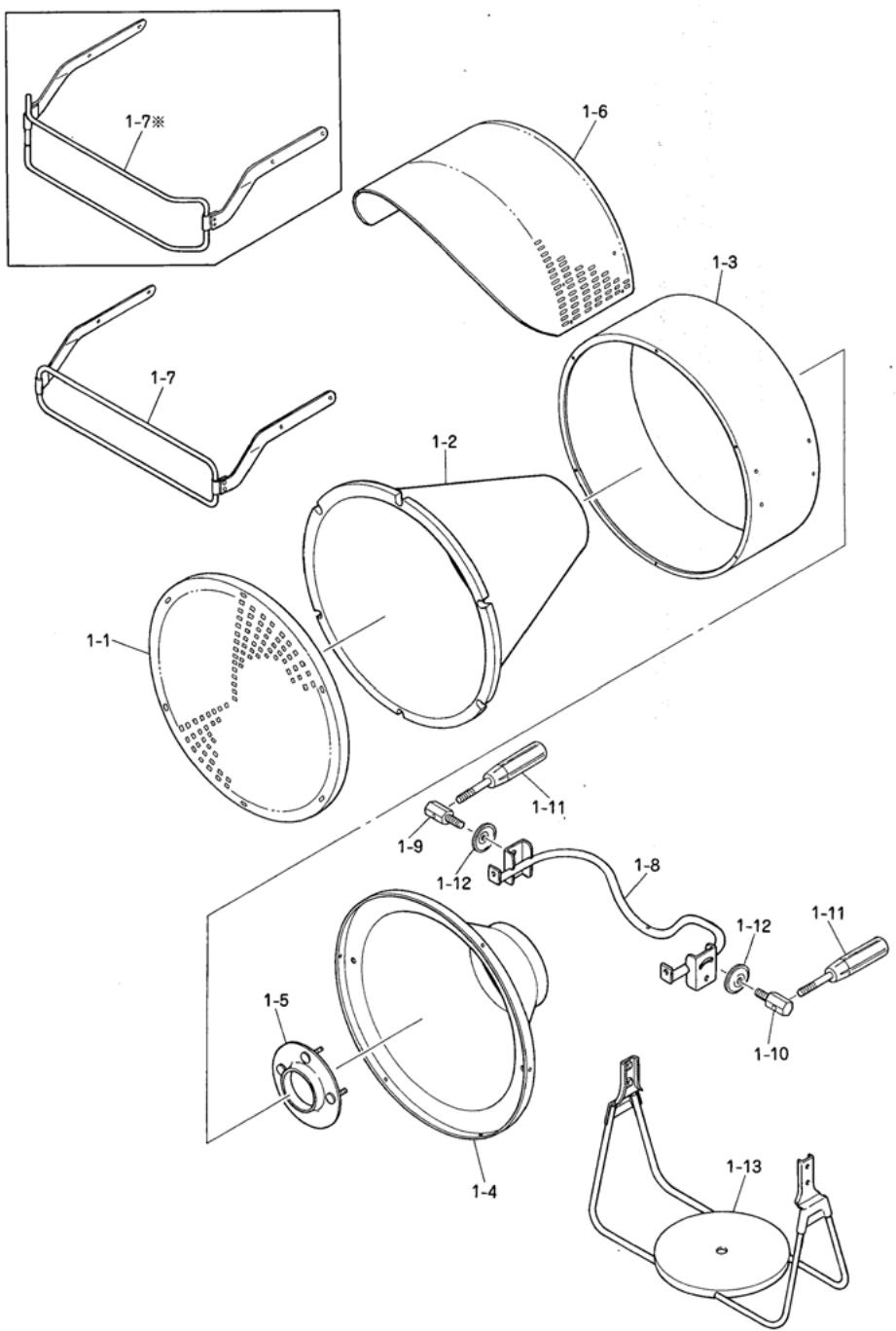

PART NO.	DESIGNATION Pour tout modèles	CODE NO.	Q'TY /SET	REMARQUES
1	CHAMBRE COMPLETE		1
1-1	DISQUE DE COMBUSTION	210220 001-1	1
1-2	CONE ISOLATION	210220 001-2	1
1-3	CARROSSEIRE DIFFUSEUR	210220 001-3	1
1-4	CHAMBRE DE COMBUSTION	210220 001-4	1
1-5	BRIDE BRULEUR	210220 001-5	1
1-6	CASQUETTE DE PROTECTION	210220 001-6	1
1-7	PROTECTION AVANT	210220 001-7	1	FOR SPARE PART ONLY
1-8	ETRIER / FIXATION CHAMBRE	210220 001-8	1	SUR SUPPORT ROTATIF 1-13
1-9	BOULON DE SERRAGE Droit	210220 001-9	1	Inclinaison par poignée 1-11
1-10	BOULON DE SERRAGE Gauche	210220 01-10	1	Inclinaison par poignée 1-11
1-11	POIGNEE D'INCLINAISON	210220 01-11	2	Fixation sur boulon 1-9 / 1-10
1-12	RONDELLE	502012 01055	2
1-13	SUPPORT ROTATIF	210210 01-13	1
